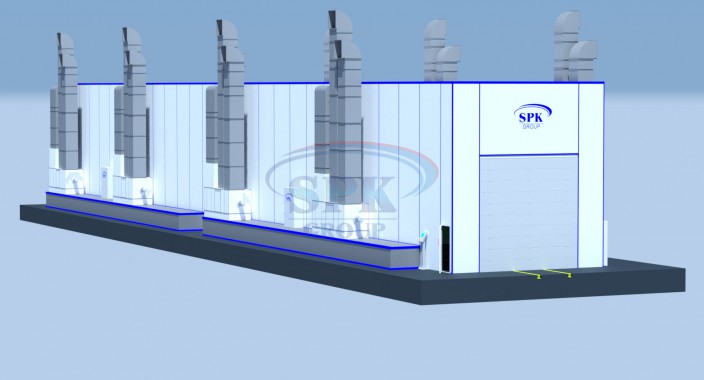

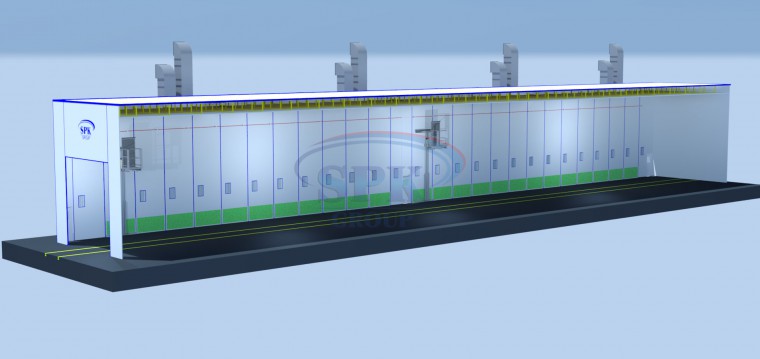

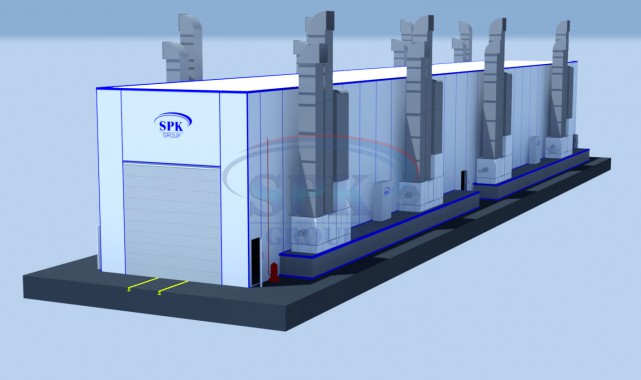

Окрасочно-сушильная камера для локомотивов SPK-56.7.7

Окрасочно-сушильная камера для локомотивов SPK-56.7.7
Окрасочно-сушильная камера для локомотивов SPK-56.7.7
Окрасочно-сушильная камера для локомотивов SPK-56.7.7
Окрасочно-сушильная камера для локомотивов SPK-56.7.7

Односекционная окрасочно-сушильная камера тупикового типа c размерами:

внутренними - 56000 x 7500 х 7500 мм,

наружными - 56100 х 7600 х 8100 мм.

Комплектация окрасочно-сушильной камеры:

1. Камера собирается из металлокаркаса и сэндвич панелей. Имеет распашные ворота (состоящие из 4 створок) и 6 сервисных дверей. Вентиляционная приточно-вытяжная система внутреннего исполнения имеет диагональный отвод воздуха. Группы притока и вытяжки регулируют потоки воздуха на входе и на выходе.

2. Агрегаты подготовки воздуха внутреннего исполнения на комбинированной системе нагрева. Система фильтрации воздуха, как поступающего из атмосферы для очистки от пыли, так и отводимого для очистки от газообразных и твердых примесей, содержащихся в воздухе камеры после технологических процессов окраски.

3. Рекуперативные теплообменники.

4.Система освещения с верхним и боковым светом по всей длине камеры.

5. Система контроля технологических режимов.

6.Система автоматического пожаротушения и пожарной сигнализации  с выводом на пульт.

Спецификация окрасочно-сушильной камеры

Размеры

Внутренние размеры камеры  (ДхШхВ):

56000х7500х7500 mm

Внешние размеры комплекса:

56100x7600x8100 mm



Поток воздуха

Диагональный поток

Вытяжка

Через боковые решетки

Боковая вытяжка

Количество каналов

2

Размещения канала

В боковых стенах камеры

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Подъемно-секционные ворота с электроприводом



Количество

1 шт.

Просвет ворот

5000х5500 (ШхВ)

Материал

Сталь

Наполнитель

Минеральная вата на основе базальтового волокна

Стеновые панели.

Толщина  панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³





Сервисная дверь

Количество дверей

6 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

С боковых сторон

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 800-1000 Люкс

Верхний свет (45 градусов)

62 плафонов по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

62 плафонов  по 4 лампы

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

 Справа и слева от камеры

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

8 генератора

Количество генераторов вытяжки

8 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор

Модель вытяжного вентилятора

Центробежный вентилятор



15  кВт



15 кВт



Производительность общая:

280 000 м³/ч



Производительность общая:

280 000 м³/ч

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Перегретый пар

Количество теплообменников

8 шт.

Дополнительный способ подогрева

Рекуперативные теплообменники

Количество

8 шт.

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтр притока

Предварительный  фильтр карманной формы G4;

Потолочный фильтр EU5

Фильтр вытяжки

Стекловолоконный фильтр G3, Предварительный  фильтр карманной формы G4

Система контроля технологических режимов. IP 65

Способ управления

Программируемый контроллер с сенсорным  дисплеем



Панель управления

Окрашивание; режим продувки; сушка до 80 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка.

Питание

Питание двигателя

3х380 В/50Гц

Питание освещения

220 В/50Гц

Общая мощность не более 280 кВт.
