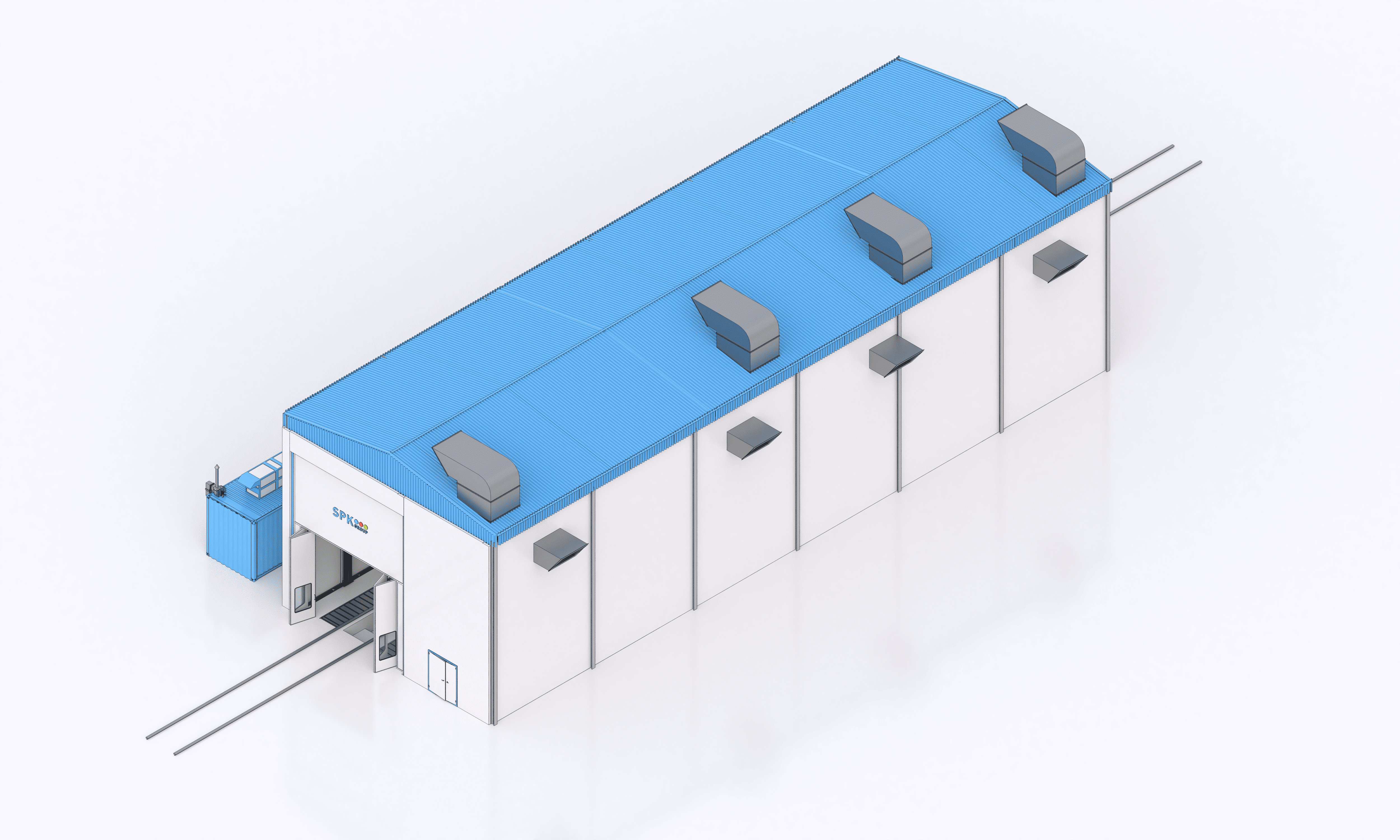

Окрасочно-сушильный комплекс SPK-SCB(О)-36.6.7 уличного размещения: технический обзор

Покрасочная станция промышленного класса SPK-SCB(О)-36.6.7 представляет собой сквозной (проходной) обитаемый бокс, разделенный на два независимых внутренних сегмента. Оборудование спроектировано для полного технологического цикла обслуживания крупногабаритных ЖД-компонентов, включая малярную подготовку, нанесение жидких эмалей и последующую термоотверждаемую сушку.

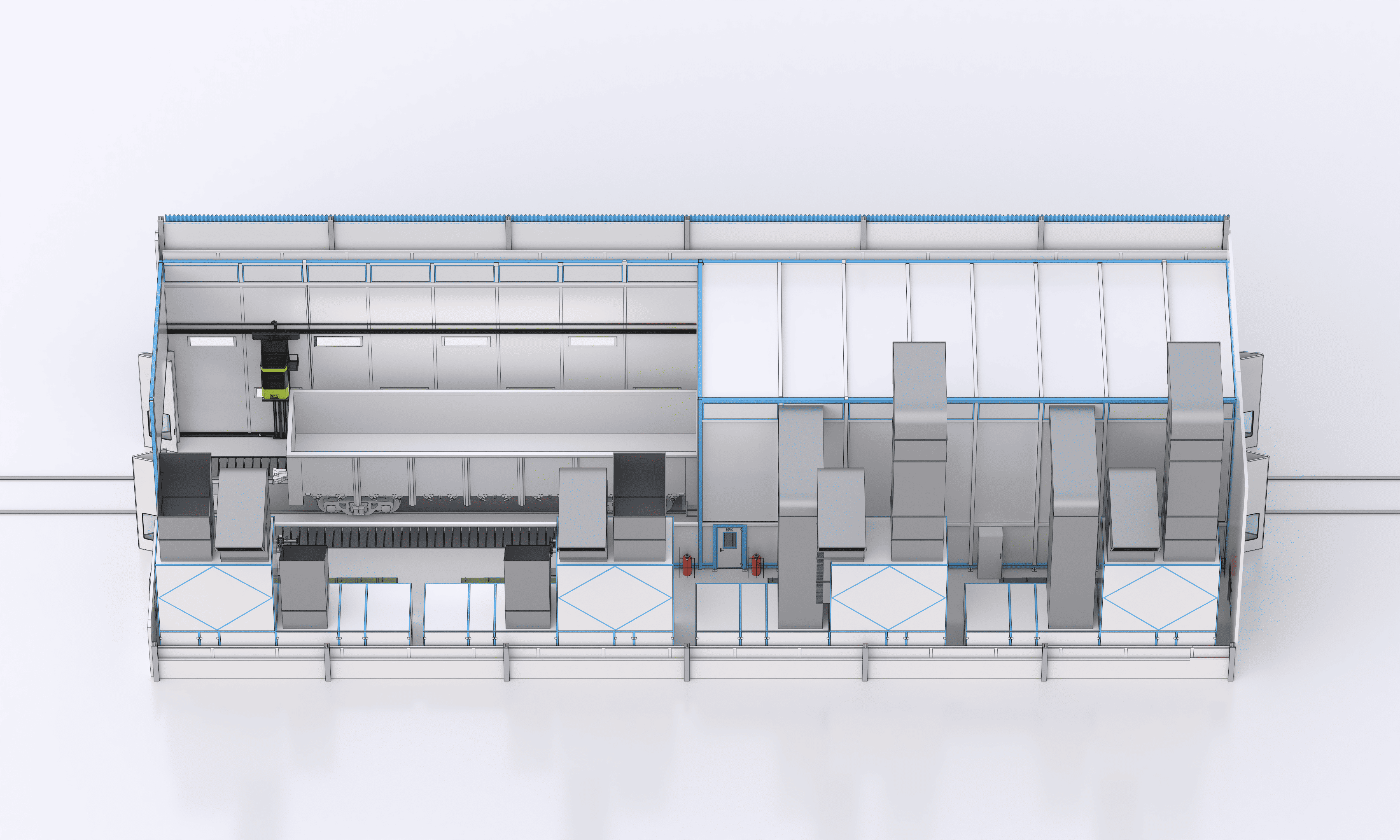

Внутри рабочей зоны создается нисходящий воздушный поток ламинарного типа, направленный вертикально от потолочного пленума к напольным решеткам. Очистка технологического воздуха от взвеси мелкодисперсных частиц ЛКМ реализуется по принципу сухой многоступенчатой фильтрации. Данная схема гарантирует защиту свежего покрытия от сора без существенных инвестиций в строительство водных очистных сооружений оборотного цикла.

Эксплуатационное назначение и весогабаритные рамки обрабатываемого подвижного состава

Внутренняя геометрия и несущие узлы комплекса оптимизированы под логистику и обработку двух распространенных типов железнодорожной техники:

1. Грузовые открытые полувагоны

   • Предельные внешние габариты обрабатываемой единицы (ДхШхВ): 13 920 х 3 165 x 3 477 мм.

   • Полная масса порожней конструкции: 24 000 кг.

   • Расчетная площадь защитно-декоративного окрашивания (1 вагон): 206,92 м².

2. Вагоны ЖД-транспорта закрытого типа (крытые грузовые/пассажирские)

   • Предельные внешние габариты обрабатываемой единицы (ДхШхВ): 18 870 х 3 286 x 4 797 мм.

   • Полная масса порожней конструкции: 26 000 кг.

   • Расчетная площадь защитно-декоративного окрашивания (1 вагон): 336,58 м².

Параметры микроклимата и специфика климатического исполнения ОСК

• Формат работы станции: Оборудование циклического (дискретного) действия.

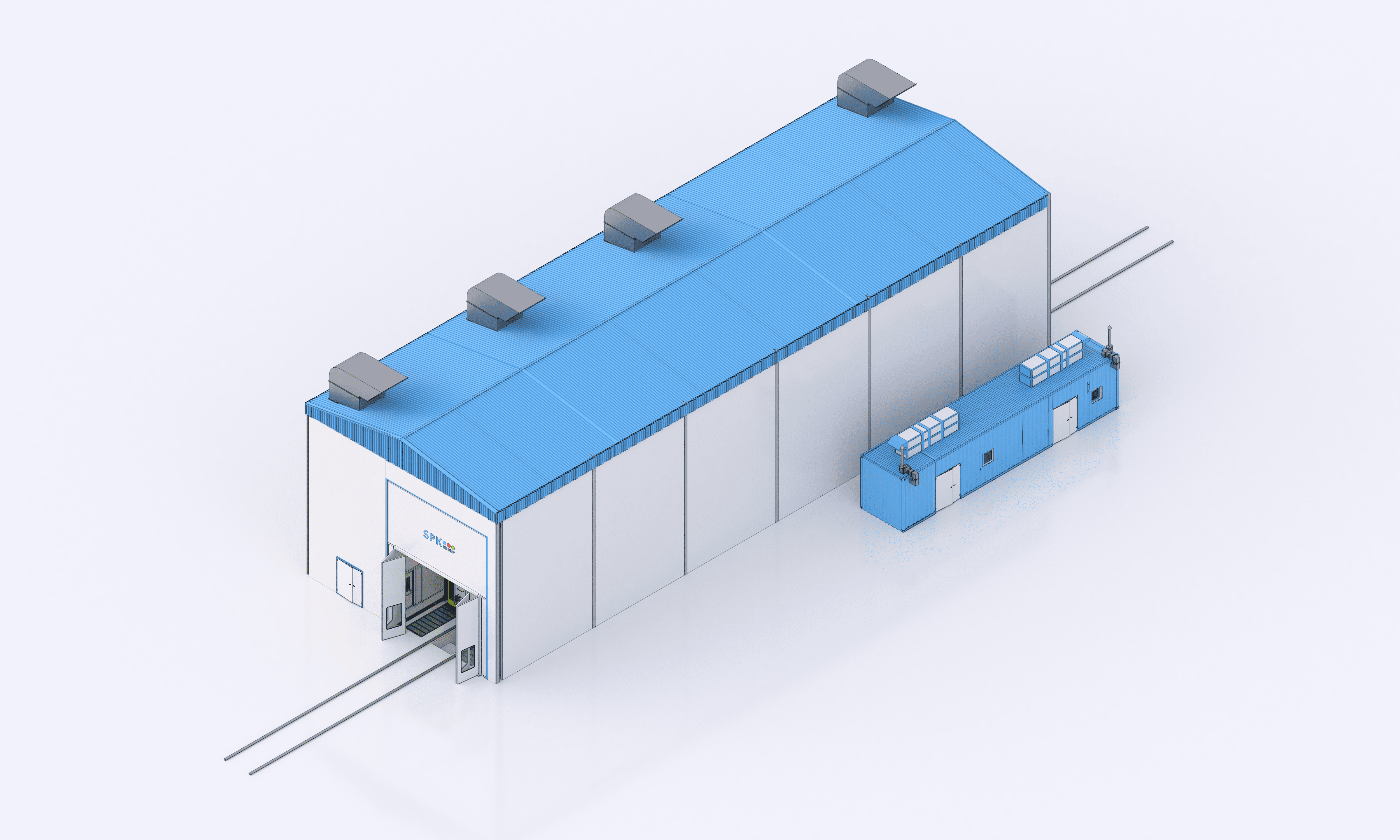

• Категория устойчивости к внешней среде: Класс УХЛ1. Модули приспособлены к беззащитной установке на открытых производственных площадках. Конструкция полностью изолирована от проникновения ливневых/снеговых масс и рассчитана на ветровой подпор и сильные температурные перепады межсезонья.

• Температурный шаг в фазе окрашивания: Поддержание стабильной внутренней среды на отметке +20°C (с погрешностью не более ±2°C).

• Температурный шаг в фазе полимеризации: Принудительный конвективный прогрев воздушной среды до +60°C (с погрешностью не более ±2°C).

Геометрические параметры корпуса и инженерно-строительные регламенты

Компоновка наружного бокса обеспечивает неизменность пространственной геометрии при внешних силовых воздействиях:

• Полезный рабочий створ (ДхШхВ): 36 000 х 6 300 х 7 000 мм.

• Общие внешние контуры с учетом агрегатного отсека и защитного козырька (ДхШхВ): 36 300 х 12 800 х 11 355 мм.

• Внутренняя сегментация: Пространство делится на две изолируемые друг от друга секции.

• Требования к строительной площадке: Камера монтируется на предварительно подготовленный сложный железобетонный фундамент. В основании закладываются рельсовые направляющие, технологические приямки под вытяжное вентиляционное оборудование и лотки под замену фильтров.

Конструктивное устройство, изоляция и жесткость обшивки

• Силовой остов: Пространственная рама из металлического профиля круглого и квадратного сечения, воспринимающая ветровые, снеговые нагрузки, а также внутреннее избыточное давление вентиляционных систем.

• Кровельный элемент: Плоское герметичное перекрытие сплошного типа, жестко зафиксированное на верхнем поясе стального каркаса.

• Стеновые перегородки: Сборные термоизолирующие трехслойные сэндвич-панели. Внешний защитный периметр набран из панелей толщиной 150 мм, внутренние разделяющие перегородки выполнены из панелей толщиной 80 мм.

• Теплоизоляционный сердечник: Прессованная базальтовая вата с плотностью наполнения 100 кг/м³. Материал относится к категории НГ (полностью негорючий), имеет минимальный коэффициент теплопроводности и гасит акустические вибрации от работы вентиляторов.
