Промышленные окрасочно-сушильные камеры (ОСК) проходного и тупикового типа: расчет кратности воздухообмена, мощности притока и вытяжки
Камеру выбирают по габаритам, цене и мощности горелки. Воздух остаётся на потом. А потом в лаке пыль, в цеху пахнет растворителем, а счёт за топливо зимой удивляет бухгалтерию. Частая причина одна: воздухообмен прикинули «на глаз» или скопировали с соседней камеры.
Ниже разбираем, как считается воздух для промышленной ОСК и чем тупиковая схема отличается от проходной.

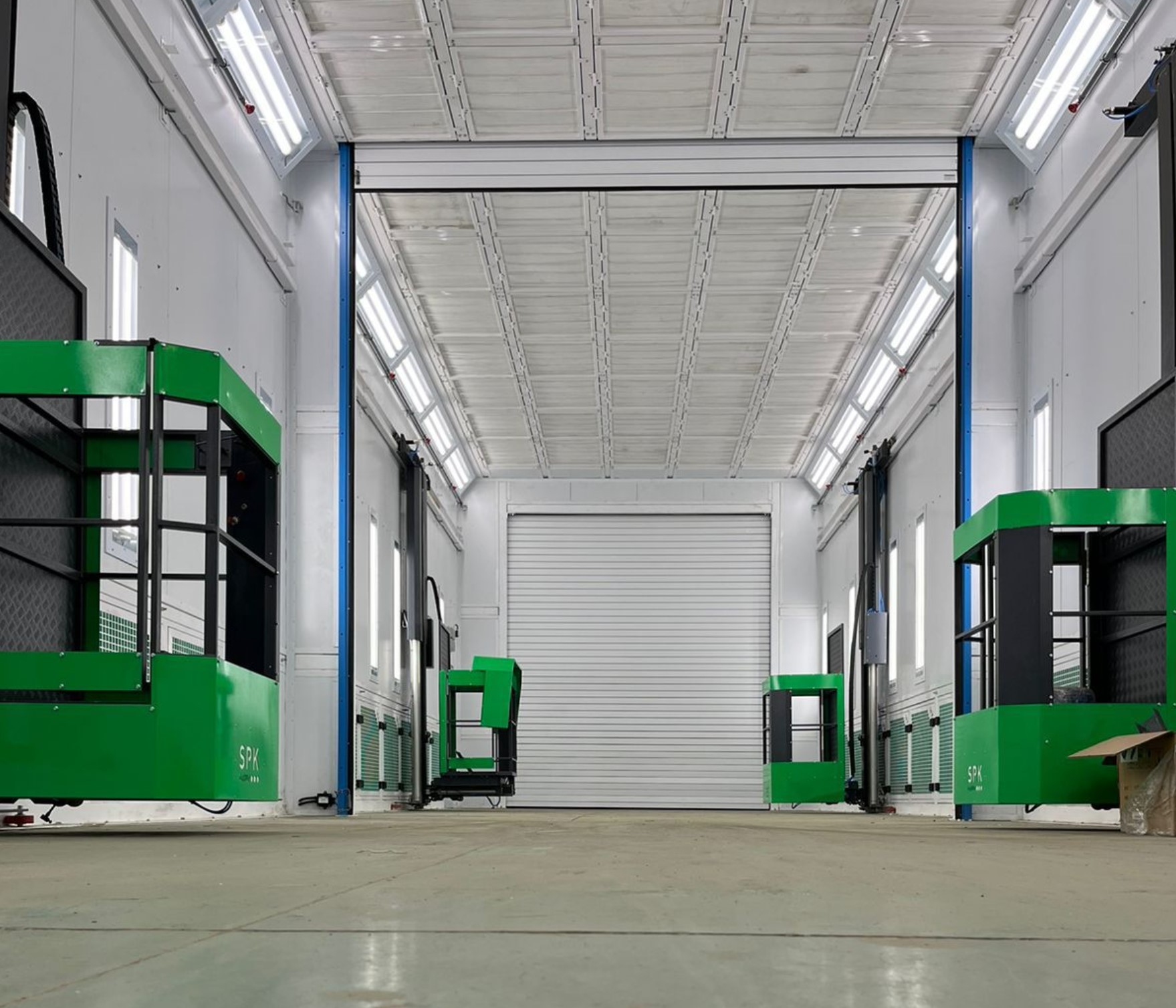

Тупиковая и проходная ОСК: что меняется для вентиляции
|
Тупиковая |
Проходная |
|
|---|---|---|
|
Проёмы |
Одни ворота: въезд и выезд с одной стороны |
Ворота или проёмы с двух сторон |
|
Где применяют |
Сервис, мелкие серии, ограниченная площадь |
Поточные линии, тележки и конвейер, длинномерные изделия |
|
Схема потока |
Нисходящий (потолок — пол) или горизонтальный |
Чаще нисходящий; возможен горизонтальный вдоль длины |
|
Что усложняет расчёт |
Пыль и подсос при открывании ворот |
Два проёма: сквозняк, утечки, баланс с соседними зонами |
Тупиковая камера проще: один проём, понятный воздушный баланс. Проходная нужна, когда изделия идут потоком, но два проёма — это две дыры в балансе, и их приходится закрывать шлюзами, тамбурами или воздушными завесами.
Главное: кратность — не исходная цифра
В обычном цеху кратность берут из справочника: 5, 10, 20 обменов в час. В ОСК это не работает. Воздух здесь часть технологии: он уносит туман краски и пары растворителя из зоны дыхания маляра, держит чистоту у изделия и задаёт равномерный поток. Поэтому считают в обратном порядке: сначала скорость потока в сечении камеры, из неё расход, и только потом кратность как результат.
Шаг 1. Расход воздуха по скорости потока
L = F × v × 3600, где L — расход, м³/ч; F — расчётное сечение, м²; v — скорость потока, м/с.
F зависит от схемы. При нисходящем потоке это площадь камеры в плане. При горизонтальном — поперечное сечение (ширина на высоту). Скорость v обычно лежит в диапазоне 0,25–0,5 м/с. Конкретное значение берут из ТЗ, требований к покрытию и норм: чем строже требования и опаснее материал, тем ближе к верхней границе.
Пример. Камера 7 × 4 × 3 м (длина, ширина, высота), нисходящий поток, v = 0,3 м/с:
L = 28 × 0,3 × 3600 ≈ 30 200 м³/ч
Та же камера с горизонтальным потоком (F = 4 × 3 = 12 м²) при той же скорости даст около 13 000 м³/ч. Разница в 2,3 раза — вот почему «просто посчитать по объёму» не выйдет.
Шаг 2. Кратность
n = L / V. Для нашей камеры V = 84 м³, значит n ≈ 360 1/ч при нисходящем потоке и около 155 1/ч при горизонтальном. Для нисходящего потока есть короткая связь: n = 3600 × v / H, где H — высота камеры. При одинаковой скорости в камере высотой 6 м кратность будет вдвое ниже, а воздух работает так же. Поэтому кратность годится для сверки и сравнения коммерческих предложений, но не для проектирования.
Шаг 3. Проверка по растворителям
L = G / (C_пред − C_вх), где G — масса растворителя, которая испаряется в камере, мг/ч; C_пред — предельная концентрация; C_вх — концентрация в приточном воздухе (обычно ноль). Предельную концентрацию определяют и по ПДК рабочей зоны, и по доле от НКПР, а в расчёт берут более жёсткую. Для смеси растворителей действует суммация: сумма отношений C/ПДК по всем компонентам не больше единицы.
Пример. В камере испаряется 1 кг/ч ксилола. ПДК рабочей зоны принимаем 50 мг/м³ (сверяйте с действующим перечнем гигиенических нормативов):
L = 1 000 000 / 50 = 20 000 м³/ч
Это меньше, чем 30 200 м³/ч по скорости потока, значит, запас есть. Теперь по НКПР. У ксилола он около 1 % по объёму, это примерно 44 г/м³. Четверть от него, 11 г/м³ (так считают по европейской практике, EN 12215; российские нормы и ТЗ могут требовать жёстче):
L = 1000 / 11 ≈ 91 м³/ч
В нормальном режиме до взрывоопасных концентраций далеко. Но пары распределены по камере неравномерно, а вытяжка может встать. Поэтому безопасность держится не на запасе по расчёту, а на блокировках: нет потока воздуха — нет распыления и нет нагрева.
Шаг 4. Баланс притока и вытяжки
Приток и вытяжку делают неравными намеренно. Если важна чистота покрытия, камеру держат под небольшим избыточным давлением, обычно единицы–десятки паскалей: приток больше вытяжки на несколько процентов, и пыль из цеха не затягивает. Если важнее не выпустить пары в цех, давление держат нейтральным или слегка пониженным относительно цеха. В проходной камере утечки и подсосы через оба проёма закладывают в баланс отдельной строкой, иначе поток в зоне окраски начнёт «гулять».
Шаг 5. Мощность вентиляторов
N = L × ΔP / (3600 × 1000 × η), кВт; здесь L в м³/ч, ΔP в Па, η — общий КПД вентилятора с приводом (для оценки 0,55–0,7).
ΔP складывается из потерь на нагревателе, предфильтре, потолочном фильтре, воздуховодах и плафоне, напольных фильтрах, глушителях. Считать нужно по загрязнённым фильтрам, не по чистым. Иначе через месяц работы расход просядет, а скорость потока выйдет из допуска.
Пример. Приток 30 200 м³/ч при ΔP = 1200 Па и η = 0,65:
N = 30 200 × 1200 / (3600 × 1000 × 0,65) ≈ 15,5 кВт
С запасом 10–15 % ставим двигатель на 18,5 кВт. Вытяжка при ΔP около 700 Па даёт порядка 9 кВт, берём 11 кВт. Частотный преобразователь на обоих вентиляторах держит расход по мере забивания фильтров и переключает режимы окраски и сушки.
Шаг 6. Мощность нагрева
Для приточного воздуха: Q = L × 0,335 × Δt / 1000, кВт (0,335 Вт·ч/(м³·К) — плотность воздуха 1,2 кг/м³, умноженная на теплоёмкость 1,005 кДж/(кг·К) и пересчитанная в Вт·ч).
Пример, режим окраски. Зима, наружная температура −26 °C (для примера), подаём +20 °C, воздух полностью свежий:
Q = 30 200 × 0,335 × 46 / 1000 ≈ 465 кВт
Как правило, это самый прожорливый режим камеры, и именно здесь решается, как экономить: режим пониженного расхода в простое, частотное регулирование, рекуперация там, где это позволяет загрязнённость вытяжки. Рециркуляция в режиме окраски — отдельный инженерный вопрос, она допустима только при контроле концентрации паров; в стандартных камерах окраска, как правило, идёт на свежем воздухе.
Режим сушки считают по сумме: свежий воздух, потери через ограждения, нагрев изделия, разгон камеры. Пример для +60 °C, свежего воздуха 3000 м³/ч, остальное в рециркуляции:
- свежий воздух: 3000 × 0,335 × 86 / 1000 ≈ 86 кВт;
- потери через стены и потолок (панели 80 мм, около 95 м²): 4–5 кВт;
- нагрев кузова легкового автомобиля (1,2 т стали на 40 К за 15 минут): около 25 кВт.
Итого порядка 115 кВт. Горелку берут с запасом на быстрый разгон. Нагрев, как правило, идёт через теплообменник: продукты сгорания не должны попадать в камеру.

Нормы и безопасность
Перед проектом сверяйте актуальные редакции. Основные ориентиры: ГОСТ 12.3.005-75 (окрасочные работы), СП 60.13330 (вентиляция), СП 12.13130 (категории по взрывопожарной опасности), ГН 2.2.5.3532-18 (ПДК в воздухе рабочей зоны), ПУЭ гл. 7.3 и ГОСТ IEC 60079-10-1 (классификация взрывоопасных зон), ТР ТС 012/2011 (оборудование для взрывоопасных сред), для европейских поставок EN 12215.
На практике это означает: вытяжной вентилятор во взрывозащищённом исполнении, предпродувка перед включением нагрева, блокировка горелки и распыления по потоку воздуха, датчики перепада давления на фильтрах.
Типичные ошибки
- Кратность взята из справочника для цеха, а не посчитана по скорости потока.
- Вентилятор подобран по чистым фильтрам.
- Не учтена зима: горелку подобрали по летним условиям.
- Забыт режим сушки, считали только окраску.
- Сэкономили на вытяжке, и пары пошли в цех.
- В проходной камере не заложены утечки через проёмы.
Частые вопросы
Какая кратность воздухообмена нужна для ОСК? Универсальной цифры нет. Для камер высотой 3–4 м с нисходящим потоком при скорости около 0,3 м/с получается порядка 270–360 1/ч, при горизонтальном потоке обычно заметно ниже. Определяет не кратность, а скорость потока и проверка по растворителям.
Можно ли для проходной камеры взять тот же расчёт, что для тупиковой? За основу можно, но утечки и подсосы через проёмы нужно учесть отдельно и решить вопрос со шлюзами или завесами.
Нужен ли отдельный вентилятор для сушки? Часто режим сушки обеспечивают тем же вентилятором с частотным регулированием и рециркуляционным контуром. Решает проект.
