Дробеструйная или дробеметная камера: сравнительный анализ технологий

Качественная подготовка поверхности — определяющий этап перед нанесением антикоррозийных и лакокрасочных покрытий в тяжелом машиностроении и строительстве металлоконструкций. Согласно отраслевым стандартам, до 80% преждевременных разрушений защитного слоя вызваны именно некачественной очисткой металлического основания от окалины, ржавчины, сварочного шлака и загрязнений.

"Главный вопрос, возникающий при проектировании или модернизации заготовительного участка: что выбрать — дробеструйную или дробеметную обработку?"

Несмотря на схожие названия и общую цель, эти технологии существенно различаются по принципу подачи абразива, производительности, степени автоматизации и сфере применения.

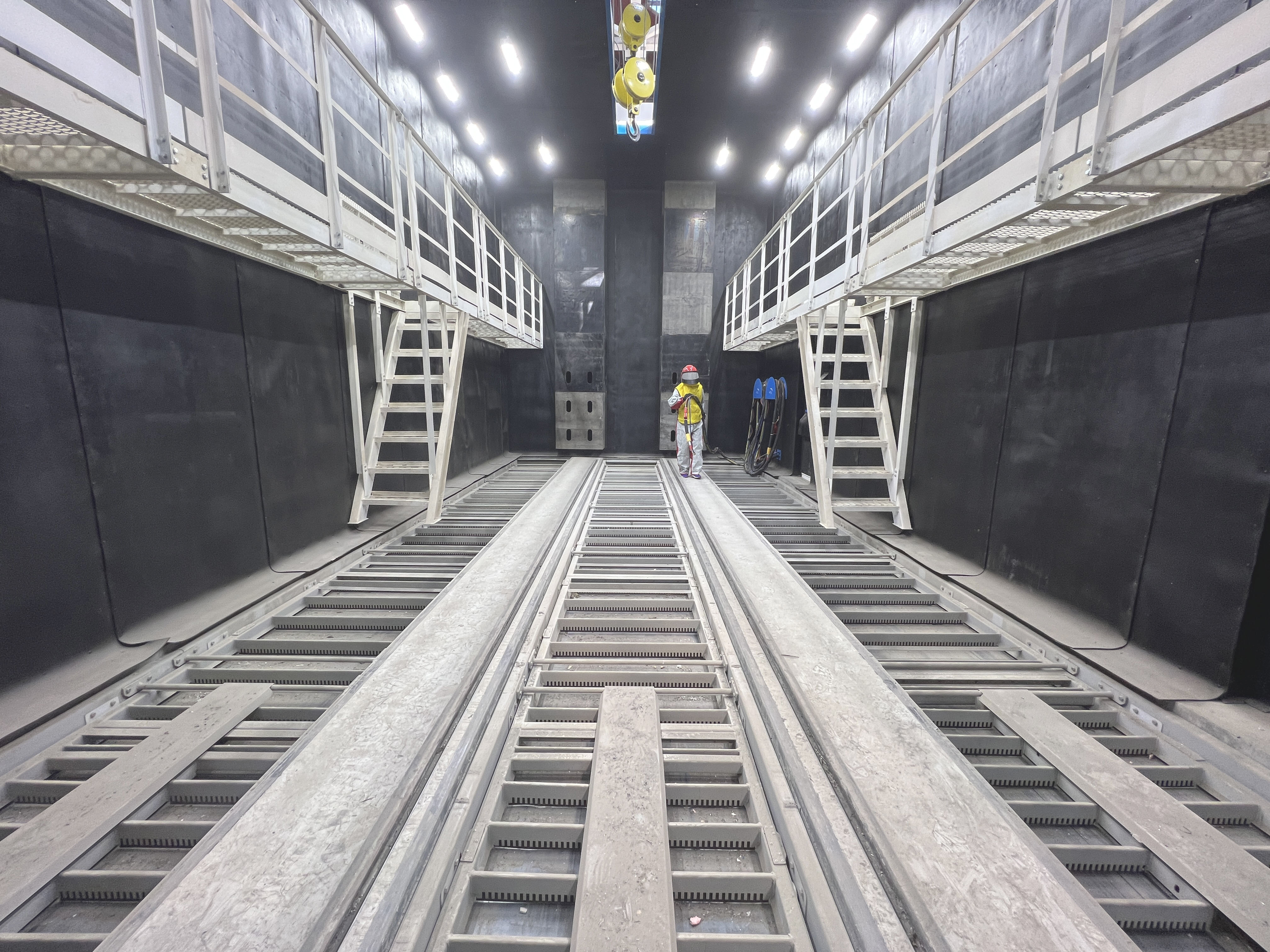

1. Принцип работы и особенности дробеструйной обработки

Дробеструйная обработка основана на подаче абразивного материала в потоке сжатого воздуха под высоким давлением. Обычно от 5 до 8 бар.

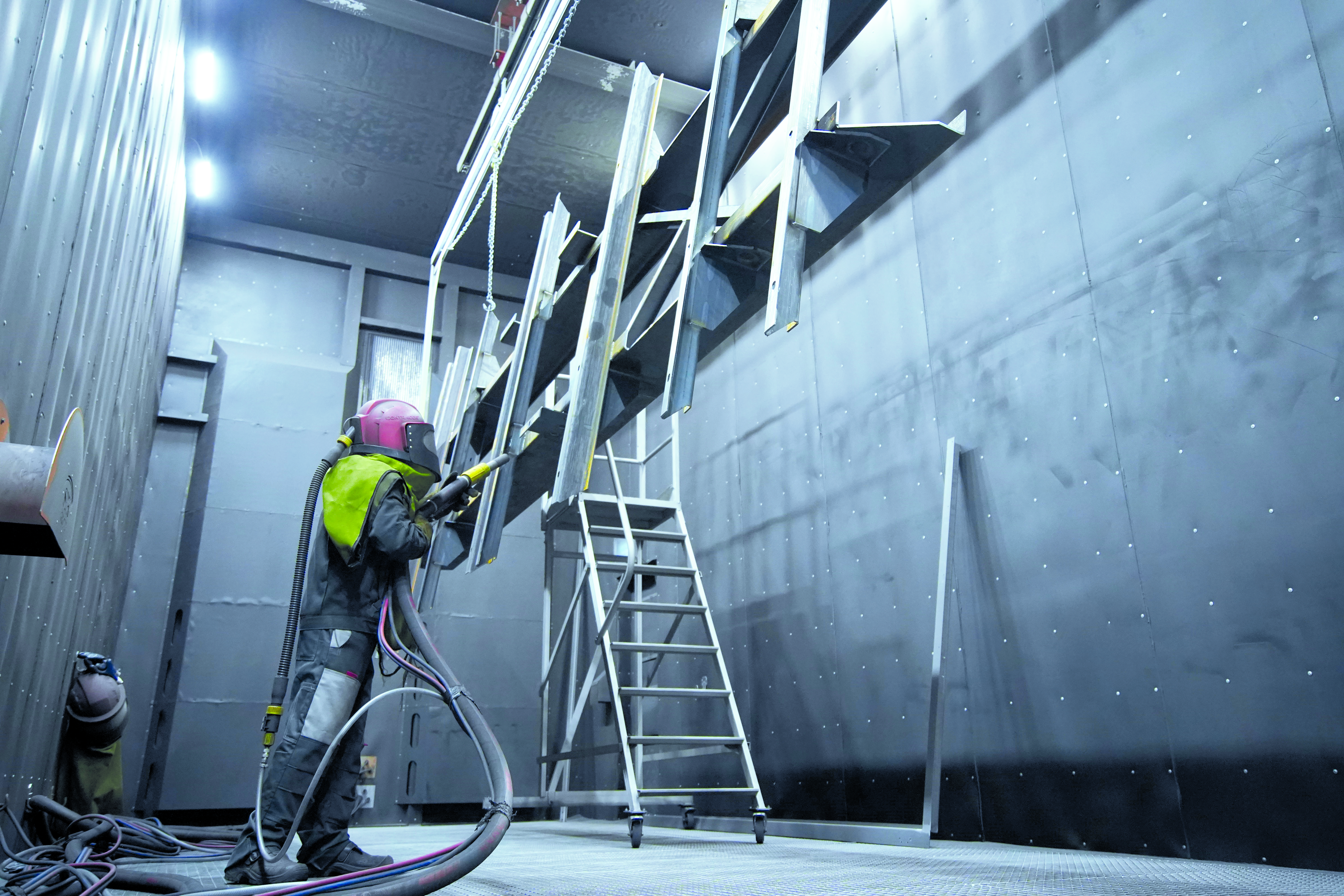

Абразивная смесь подается из напорного аппарата через сопло с высокой скоростью на обрабатываемую поверхность. Оператор вручную или с помощью манипулятора направляет сопло, регулируя угол атаки, дистанцию и время воздействия.

Преимущества ручной и полуавтоматической очистки сложной геометрии

• Пневматическая струя легко проникает в скрытые полости, внутренние углы, карманы, ниши, зоны сварных швов и вокруг фасонных элементов.

• В одной дробеструйной камере можно обрабатывать изделия любых габаритов и форм — от мелких кронштейнов и сварных узлов до крупногабаритных пространственных ферм, рам и корпусов.

• Оператор визуально контролирует степень очистки каждого участка, регулируя интенсивность воздействия и устраняя локальные глубокие очаги коррозии.

• Переход на другой тип абразива или изменение режимов обработки не требуют сложной перенастройки оборудования.

2. Принцип работы дробеметных установок

Дробеметная обработка — это механизированный метод, в котором разогнанный абразив подается на деталь не сжатым воздухом, а за счет центробежной силы, создаваемой вращающимися турбинами. Лопатки турбины, вращаясь со скоростью 2200–3000 об/мин, метают дробь на поверхность со скоростью до 80–100 м/с.

Дробеметное оборудование представляет собой автоматизированные проходные или тупиковые установки. Обработка производится автоматически без оператора.

Производительность и автоматизация при обработке листового и профильного проката

• Производительность одной дробеметной турбины по выбросу абразива в десятки раз превышает показатели одного дробеструйного сопла. Это позволяет обрабатывать огромные объемы металла за минимальное время.

• Участие человека сводится к укладке деталей на конвейер/рольганг и снятию готовой продукции. Процесс полностью повторяем, исключен человеческий фактор.

• Установки проходного типа идеально подходят для непрерывного цикла очистки стального листа, двутавра, швеллера, профильных и круглых труб перед раскроем и сваркой.

3. Критерии выбора под задачи производства

Для принятия верного технико-экономического решения необходимо сопоставить параметры заготовок с технологическими возможностями оборудования:

Критерий	Дробеструйная камера	Дробеметная установка
Геометрия изделий	Сложная пространственная геометрия, сварные конструкции, решетчатые фермы, объёмные рамы	Простой и профильный прокат (лист, швеллер, балка, труба), плоские и симметричные детали
Габариты и вес	Неограничены, так как размеру дробеструйной камеры проектируются специально под габариты обрабатываемых изделий.	Ограничены проходным окном установки и нагрузкой на рольганг/конвейер
Степень автоматизации	Ручная или полуавтоматическая	Полностью автоматическая
Тип абразива	Любой: дробь, электрокорунд, купершлак и т.д.	Преимущественно литая или колотая стальная дробь определённой фракции

4. Практические кейсы применения в тяжелом машиностроении

На практике машиностроительные предприятия часто комбинируют обе технологии или проектируют специализированные комплексы под конкретные узлы.

Пример реализации: Высокопроизводительный комплекс подготовки и окраски рам грузовых автомобилей КАМАЗ (г. Набережные Челны)

Для завода по производству грузовой техники SPK GROUP спроектировала и реализовала автоматизированную линию подготовки и окраски рам.

Специфика задачи и параметры изделий:

• Изделие: Рамы грузовых автомобилей КАМАЗ.

• Габариты изделия: До 12 000 × 1 600 × 700 мм.

• Масса одной рамы: До 1 500 кг.

• Площадь окрашиваемой поверхности: Около 30 м² на одно изделие.

Технологическое решение:

Чтобы обеспечить высокую производительность при ограниченной площади цеха, было внедрено нестандартное инженерное решение — окраска рам в вертикальном положении с использованием подвесного толкающего конвейера (ПТК) и опускных секций элеватора.

Состав и технологический цикл комплекса:

1. Зона загрузки на подвесной толкающий конвейер (ПТК) с помощью элеваторной опускной секции.

2. Предварительная подготовка и очистка: Проходная камера с гарантированным удалением технологических загрязнений.

3. Двухсекционная окрасочная камера (26 × 3.7 × 5 м): Нанесение первого и второго слоев лакокрасочного покрытия.

4. Камера растекания и трёхзонная камера сушки: Обеспечение равномерного градиента температур для идеального термоотверждения покрытия.

5. Камера контроля, дефектовки и зона разгрузки.

Комплекс оснащен единой сенсорной панелью управления, автоматической системой контроля наработки моточасов и сигнализацией регламентного обслуживания, что минимизирует простои линии.

Данный кейс демонстрирует, как грамотное сочетание автоматизированной транспортной системы и специализированных камер подготовки и нанесения покрытий позволяет решать сложнейшие задачи тяжелого машиностроения.

Что выбрать для вашего производства?

• Выбирайте дробеметные установки, если ваша главная задача — первичная обработка листового и профильного металлопроката, балок или серийных однотипных деталей в больших объемах перед механической обработкой и раскроем.

• Выбирайте дробеструйную камеру, если вы выпускаете сложные сварные металлоконструкции, пространственные рамы, емкости, спецтехнику или оказываете услуги по очистке разнообразных изделий с высокими требованиями к качеству подготовки поверхности.
