Категорирование взрывопожарной опасности окрасочных цехов: требования к электрооборудованию Ex, датчикам НКПР и системам аварийной блокировки

Проектирование и модернизация малярного производства всегда начинаются не с подбора краскопультов, а с расчета категорий помещений по взрывопожарной и пожарной опасности (СП 12.13130). Окрасочные и сушильные участки, где применяются органорастворимые ЛКМ, практически без исключений попадают в категорию А — повышенная взрывопожароопасность.

Основная угроза здесь предсказуема: переход летучих органических растворителей (ксилол, толуол, бутилацетат, уайт-спирит) в паровую фазу при распылении и сушке. Если расчетное избыточное давление взрыва в помещении превышает 5 кПа, статус категории А фиксируется документально, а проект автоматически обрастает жестким пакетом требований ПУЭ, ТР ТС 012/2011 и ГОСТ IEC 60079.

Ниже разберем, как на практике увязать категорирование зон, выбор взрывозащищенного оборудования (Ex), расстановку газоанализаторов НКПР и логику противоаварийной автоматики.

1. Классификация взрывоопасных зон: от теории к геометрии цеха

Внутри самого помещения категории А взрывоопасность распределяется неравномерно. Согласно ГОСТ IEC 60079-10-1 и ПУЭ (глава 7.3), пространство цеха делится на три класса зон:

• Зона 0. Внутренний объем технологических емкостей (баки краскоприготовительных отделений, аппараты подачи ЛКМ), где паровоздушная смесь присутствует постоянно или на протяжении длительных периодов.

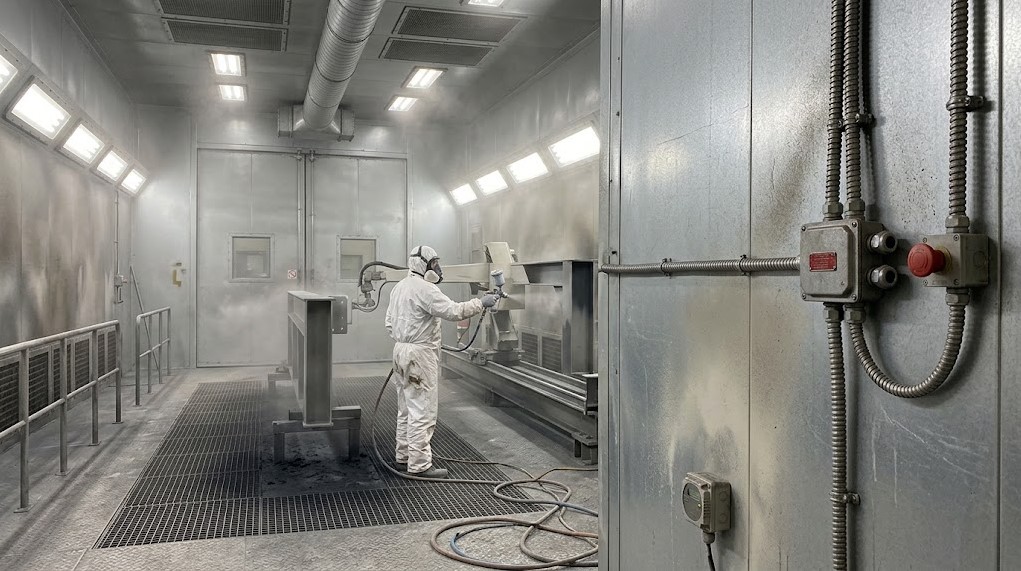

• Зона 1. Пространство внутри окрасочно-сушильной камеры (ОСК), постов открытой окраски и зоны смешивания красок. Здесь взрывоопасная концентрация паров возникает в штатном режиме работы. Также зоной 1 считается объем в радиусе до 1–1,5 м от проемов камер и фильтровальных решеток.

• Зона 2. Участки цеха, прилегающие к ОСК и краскоприготовительным постам (обычно радиус 3–5 м по горизонтали и вертикали от открытых проемов или оборудования). Здесь взрывоопасная смесь в норме не образуется, но может появиться при нештатной ситуации (разгерметизация шланга, остановка вытяжки, разлив растворителя).

Принудительная вентиляция способна снизить класс зоны (например, перевести окружающее пространство из зоны 1 в зону 2), но только при условии подтвержденной кратности воздухообмена и наличия резервных вентиляторов.

2. Электрооборудование в исполнении Ex: специфика подбора

Все электротехнические изделия, устанавливаемые в зонах 0, 1 и 2, обязаны иметь сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Обычное общепромышленное исполнение здесь категорически запрещено.

Оболочки и типы взрывозащиты

В зависимости от узла применяются разные концепции защиты:

• Взрывонепроницаемая оболочка (Ex d). Стандарт для электродвигателей вытяжных и приточных вентиляторов, распределительных коробок и тяжелой коммутации. Оболочка выдерживает давление взрыва внутри себя и не дает пламени выйти наружу.

• Искробезопасная электрическая цепь (Ex i / Ex ia / Ex ib). Обязательна для датчиков, концевых выключателей ворот, кнопочных постов и цепей управления. Энергия искры ограничена настолько, что поджечь смесь паров ксилола или толуола она физически не способна.

• Повышенная защита вида Ex e и герметизация компаундом Ex m. Массово используются в промышленных светодиодных светильниках для окрасочных камер.

Маркировка: температурный класс и подгруппа смеси

Пары большинства растворителей относятся к подгруппе IIA или IIB. При проектировании универсальных цехов оборудование закладывают под категорию смеси IIB (или даже IIC, если цех работает со сложными спецсоставами).

Критический параметр — температурный класс. Он задает максимальную температуру поверхности прибора, исключая самовоспламенение среды:

• Для подавляющего большинства ЛКМ минимально допустимый класс — T3 (макс. температура поверхности 200 °C).

• Если в технологическом цикле применяются составы с низкой температурой самовоспламенения или высокотемпературная сушка (до 80–120 °C), стандартом для освещения и двигателей становится класс T4 (не более 135 °C).

Кабельные вводы обязаны быть сертифицированными (Ex d/Ex e), с обязательным уплотнением под конкретный диаметр кабеля. Прокладка кабелей сквозь стены окрасочной камеры выполняется через герметичные трубные проходки с засыпкой или заливкой компаундом, исключающими перетекание горючих паров.

3. Газоанализаторы и контроль НКПР

Непрерывный мониторинг довзрывоопасных концентраций — базовое требование ПБ для производств категории А. Контролируется показатель НКПР (нижний концентрационный предел распространения пламени).

Типы сенсоров

• Оптические (инфракрасные). Оптимальное решение для паров углеводородов в малярных цехах. Они не боятся «отравления» взвесью ЛКМ, пылью и силиконами, стабильно работают при циклической смене температур и требуют калибровки раз в 1–3 года.

• Термохимические (каталитические). Дешевле, но быстро деградируют в атмосфере цеха из-за полимеризации частиц краски на чувствительном элементе. Их применение требует установки надежных фильтров-коагуляторов.

Точки размещения

Плотность паров большинства растворителей (ксилол — 3,66 по воздуху, бутилацетат — 4,0, толуол — 3,18) существенно выше плотности воздуха. Они скапливаются в нижнем ярусе.

1. Высота 0,3–0,5 м от чистого пола: в приямках, под решетчатым настилом ОСК, в зонах сбора шлама и у технологических приямков.

2. Воздуховоды рециркуляции и вытяжки: датчики врезаются непосредственно в канал перед блоком рекуперации или фильтрации для контроля накопления паров в потоке.

3. Зоны возможного застоя воздуха: углы краскоприготовительных комнат и участков промывки пистолетов.

4. Алгоритмы противоаварийной автоматики и блокировок

Система управления вентиляцией, подачей сжатого воздуха и окрасочными агрегатами строится по жесткой логике ступенчатого реагирования. Сигнал с датчиков НКПР обрабатывается программируемым логическим контроллером (ПЛК) с уровнем надежности не ниже SIL2.

Отраслевой стандарт предусматривает два порога срабатывания:

Порог 1: Предупредительный (10–20% НКПР)

• Включается светозвуковая сигнализация (Ex-маяк и сирена) внутри камеры и снаружи на посту оператора.

• Вентиляционная установка автоматически переходит из экономичного режима или режима рециркуляции на 100% прямоточный выброс с максимальной производительностью.

• На экраны АСУ ТП выводится предупреждение дежурному персоналу.

Порог 2: Аварийный (40–50% НКПР)

• Мгновенная отсечка подачи сжатого воздуха на краскопульты и насосы подачи ЛКМ (срабатывает быстродействующий электромагнитный клапан во взрывозащищенном исполнении). Без воздуха распыление физически невозможно.

• Отключение силового оборудования: обесточиваются инфракрасные излучатели, электронагреватели теплообменников, конвейерные линии и вспомогательные механизмы внутри зоны.

• Аварийная вентиляция: продолжает работать на предельной мощности в прямоточном режиме до полного падения концентрации ниже первого порога.

• Формируется сигнал на пульт общезаводской пожарной сигнализации (СПС).

Технологические взаимоблокировки

Помимо контроля НКПР, система безопасности должна аппаратно исключать человеческий фактор:

1. Блокировка «Вентиляция — Краскопульт». Подача воздуха в пистолет невозможна, пока датчик перепада давления (дифманометр) на вытяжном вентиляторе не подтвердит наличие разрежения и устойчивого воздушного потока.

2. Контроль положения ворот и дверей. При открытии сервисной двери камеры во время цикла окраски или сушки происходит сброс давления подачи ЛКМ либо отключение нагрева.

3. Продувка перед запуском. Включение нагревателей сушки разрешается только после предварительной продувки внутреннего объема камеры свежим воздухом (не менее 3–5 объемов помещения) для вытеснения остаточных паров.

Комплексный подход — от корректного математического расчета категории помещения до монтажа бронированных кабельных трасс с разделительными уплотнителями и сертифицированной автоматикой — единственный способ не просто пройти экспертизу промышленной безопасности, но и защитить производство от катастрофических аварий при малейшем технологическом сбое.
