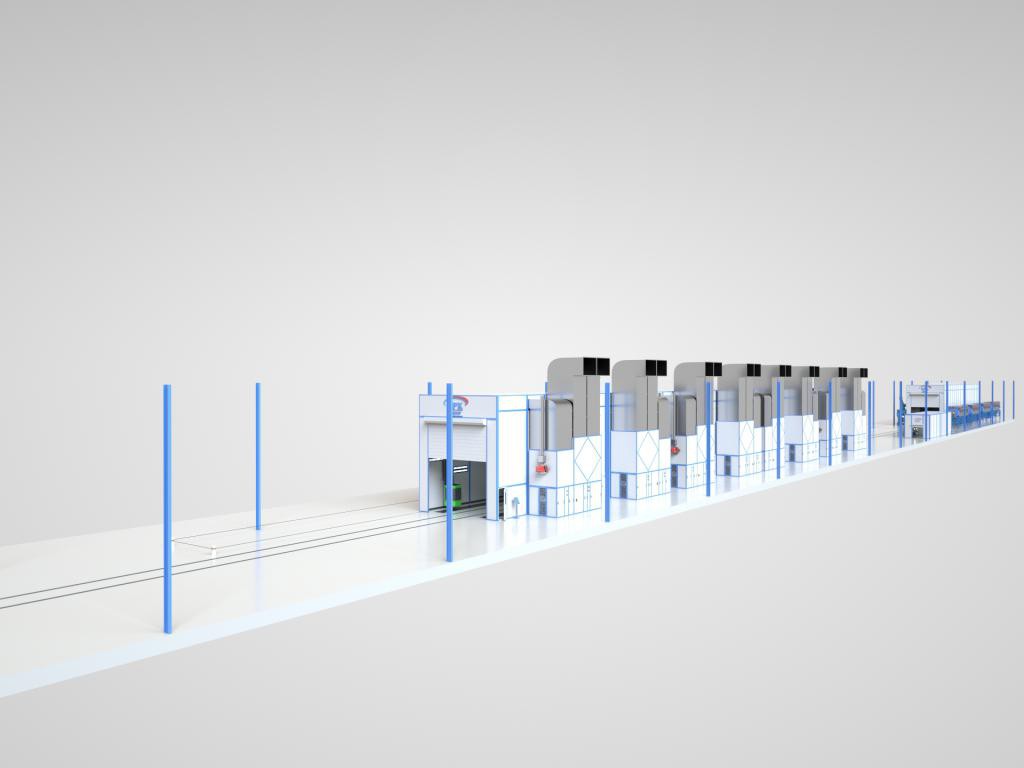

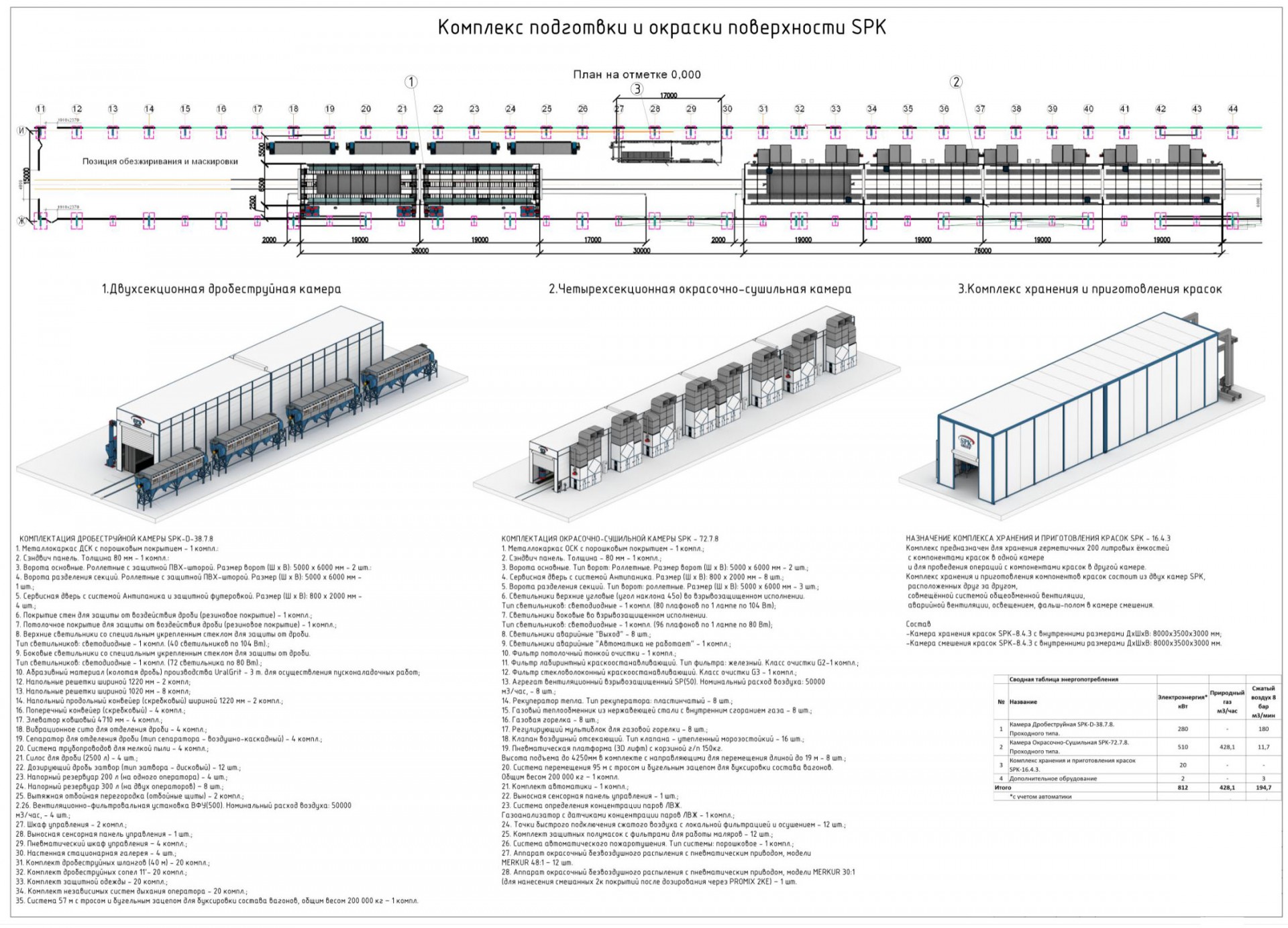

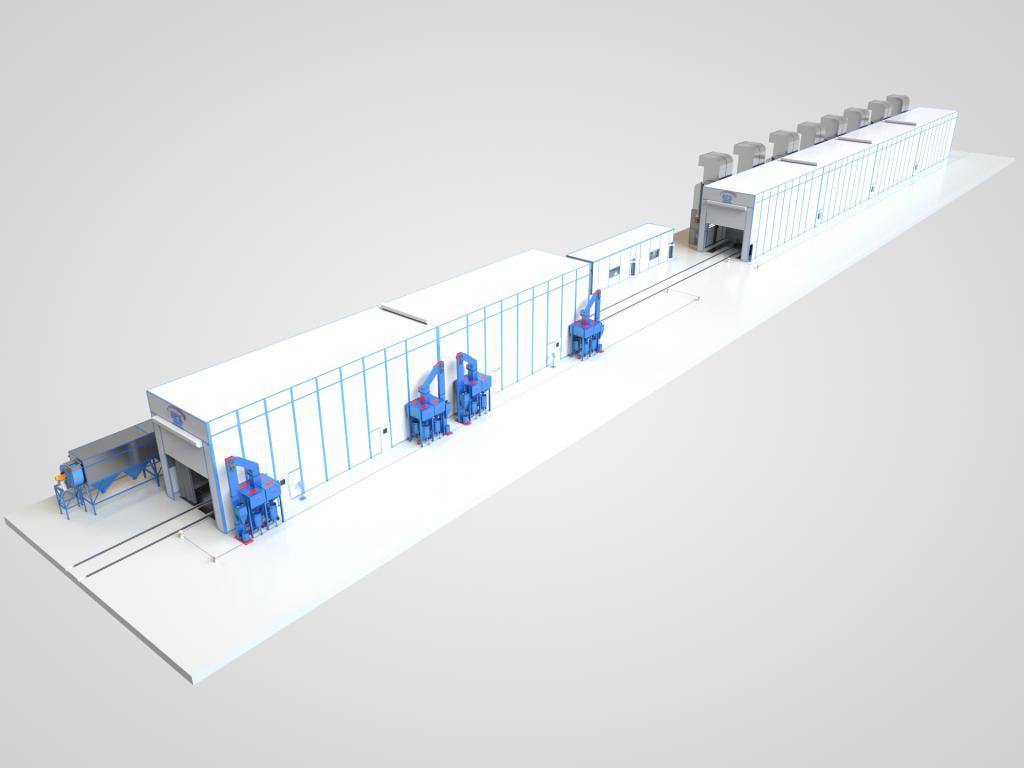

Комплекс подготовки и покраски для полувагонов SPK

Комплекс подготовки и покраски для полувагонов SPK
Комплекс подготовки и покраски для полувагонов SPK

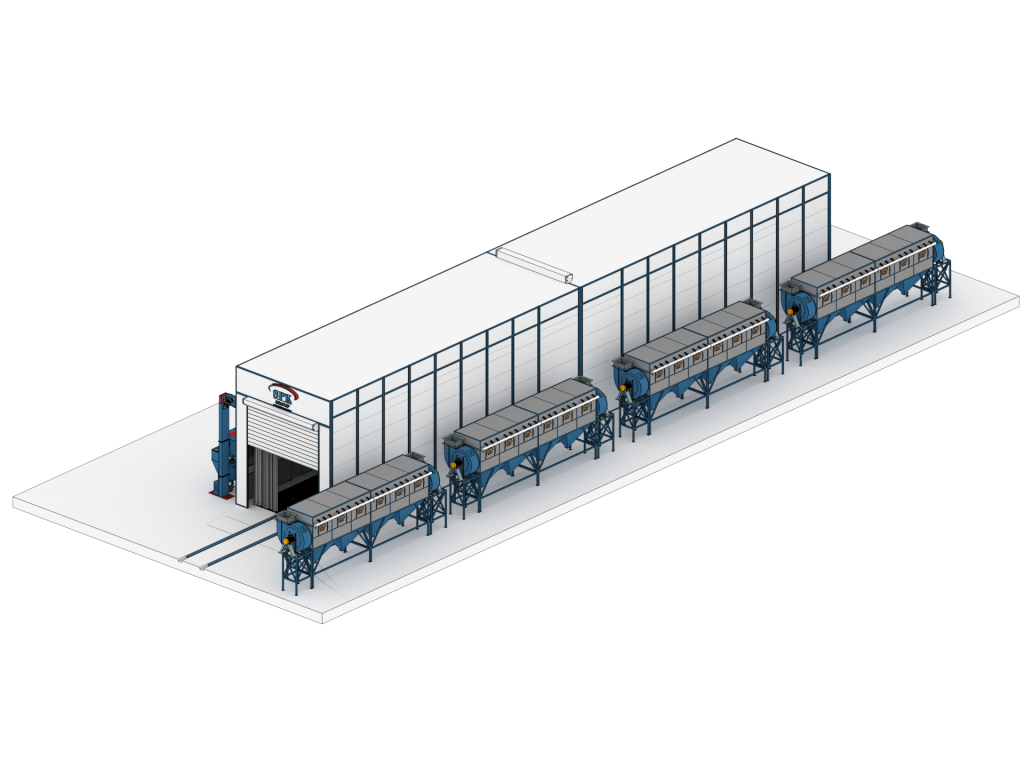

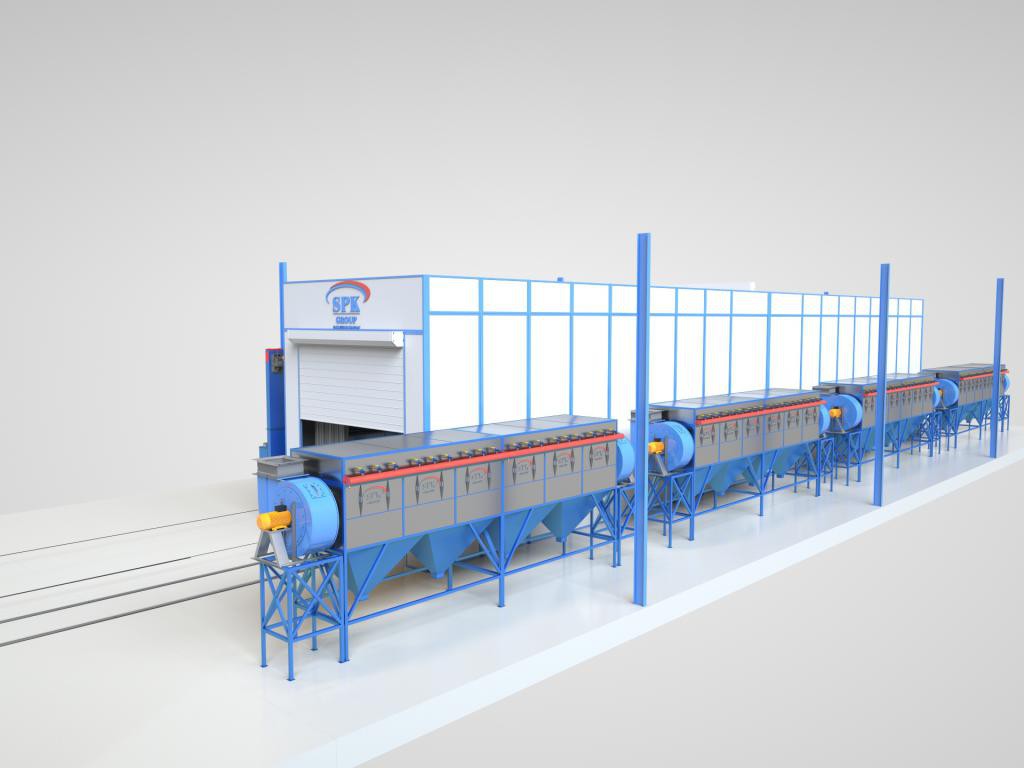

Проходная дробеструйная камера предназначена для обработки полувагонов.

Максимальные габариты изделий: 13900х3200х4000 мм, вес изделий – 55 тонн. Площадь обрабатываемой поверхности – 292 м2. Применяемый абразив – дробь колотая.

Габариты камеры внутренние: 38х6,5х8 м, внешние: 38,16х6,66х8,6 м. Конструкция камеры двухсекционная.

Предусмотрено двое роллетных ворот с защитной шторой из ПВХ. Размеры ворот в свете: 5000х6000 мм.

Для операторов устанавливается 4 сервисные двери габаритами 800х2000 мм.

Освещение в камере. 40 верхних светильников по 104 Вт, 72 боковых светильника по 80 Вт. Уровень освещенности камеры – не менее 650 Лк.

Система сбора дроби механическая, продольная транспортировка дроби при помощи скребкового конвейера. 4 поперечных конвейера.

Система рекуперации дроби. 4 шт. Подача дроби через ковшовый элеватор.

Дробеструйное оборудование. 4 напорных агрегата по 200 л. И 8 по 300 л. Воздухообмен в камере. Система вентиляции – принудительная вытяжная. Приток потолочный боковой. Вытяжка – в боковые щиты по всей длине камеры. Поток направлен по диагонали со скоростью 0,183 м/с.

Предусмотрено 4 ВФУ(500) с расходом сжатого воздуха на 1 ВФУ – 1 м3 в мин.

Система перемещения. Тип – с тросом и бугельным зацепом. Длина пути- 57 м.

Максимальный вес перемещаемого состава – 200 т.

Способ управления – контроллер, сенсорная панель управления на стойке.

Электрическое питание двигателей – 3х380 В/ 50 Гц.

Общая потребляемая электрическая мощность камеры – 276 кВт.

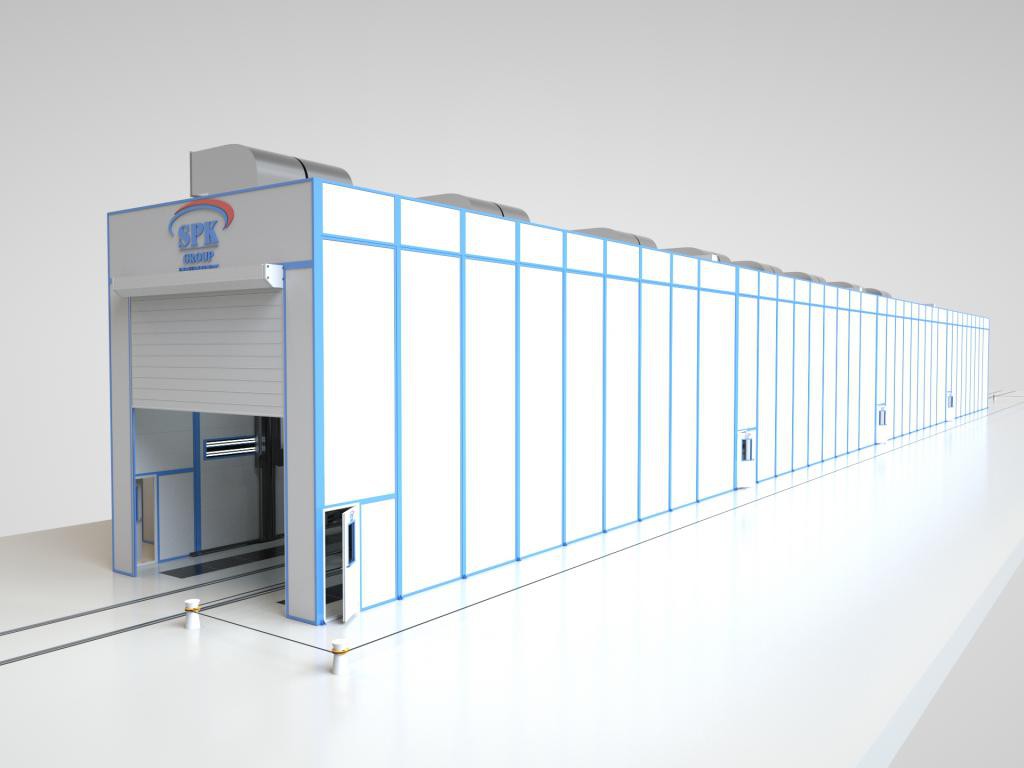

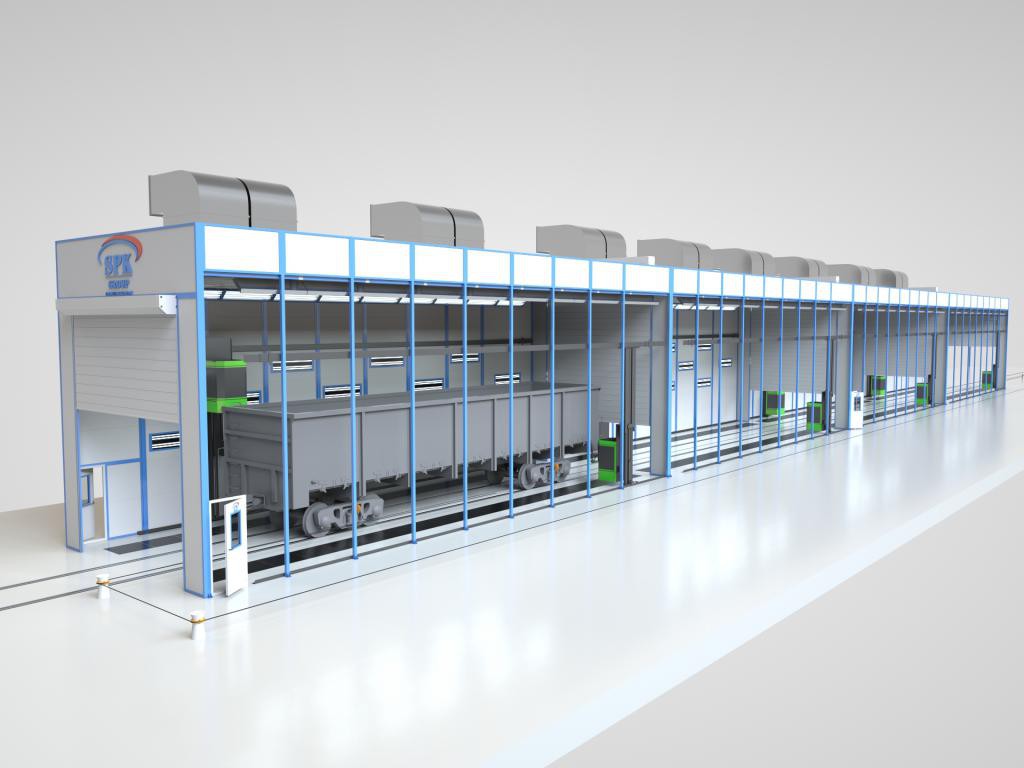

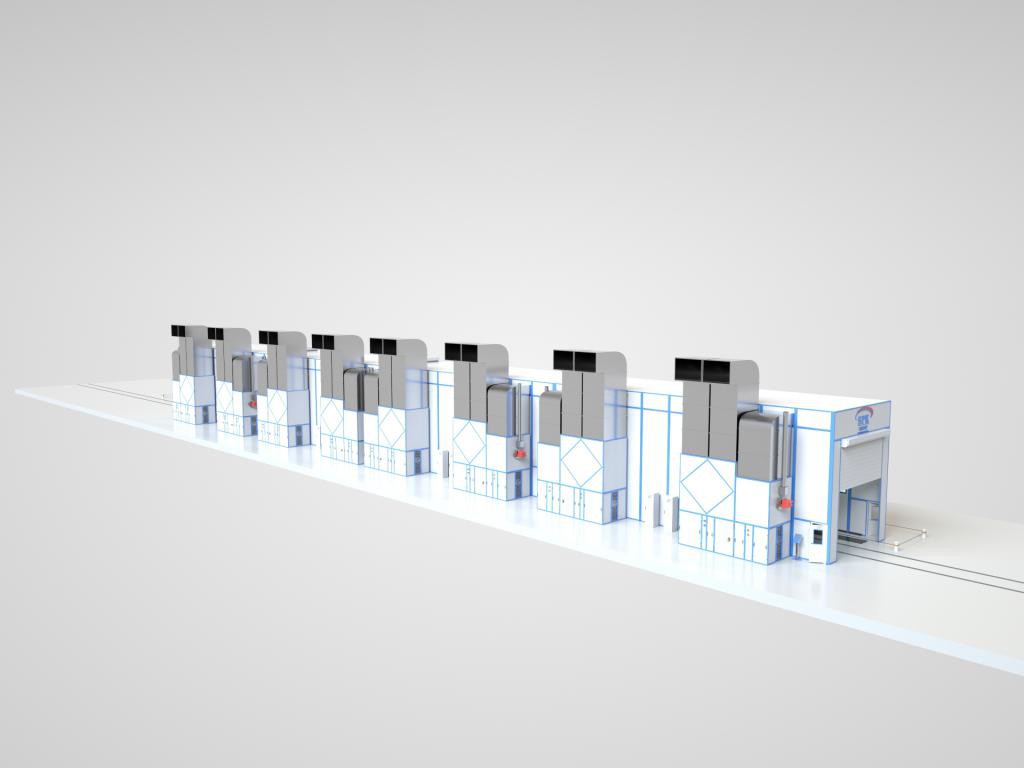

Окрасочно-сушильная камера на рельсах проходного типа SPK-72.7.8

Конструкция камеры состоит из 4 секций. Предназначение – подготовка к покраске полувагонов, нанесение на них лакокрасочных покрытий, сушка при повышенной температуре. Исходные данные по изделиям аналогичны тем, которые даны для дробеструйной камеры.

Температура окраски/ сушки: 20 oC/ 60 oC.

Внутренние габариты камеры: 72000х6500х8000 мм, внешние: 72160х6660х8600 мм.

4 секции.

3 ступени фильтрации вытяжки, 2 ступени фильтрации.

Предусматриваются 2 роллетных ворот 5000х6000 мм.

8 сервисных дверей размером 800х2000 мм, расположены в боковых стенах.

Система освещения. Уровень освещенности в камере составляет 750 – 1000 Люкс. Обеспечивается 80 светильниками под углом 45 град. и 96 боковыми, врезанными в стены. Исполнение – взрывозащитное.

Воздухообмен. Приток потолочный полный, вытяжка – в пол. Общий расход воздуха – 400 тыс. м3 в час. Скорость воздуха составляет 0,24 м в сек.

Устанавливается 8 вентагрегатов SP(50), исполнение взрывозащитное.

Энергоноситель – газ природный. Предусмотрено 8 газовых теплообменников, выполненных из нержавеющей стали. Общая тепловая мощность теплообменников – 3658 кВт. Максимальный расход энергоносителя при окраске – 428,1 м3 в час.

Предусмотрено 8 пластинчатых рекуператора тепла. Тепловая мощность 1-го рекуператора составляет 457 кВт. Общая сэкономленная мощность рекуператорами – 3658 кВт.

8 утепленных морозостойких клапана 1350х1350 мм.

Система перемещения изделий – с тросом и бугельным зацепом. Длина пути – 95 м. Вес перемещаемого изделия максимальный – 200 000 кг. Предусмотрено 8 площадок для перемещения операторов. Управление с контроллера. Общая потребляемая мощность камеры – 509 кВт.

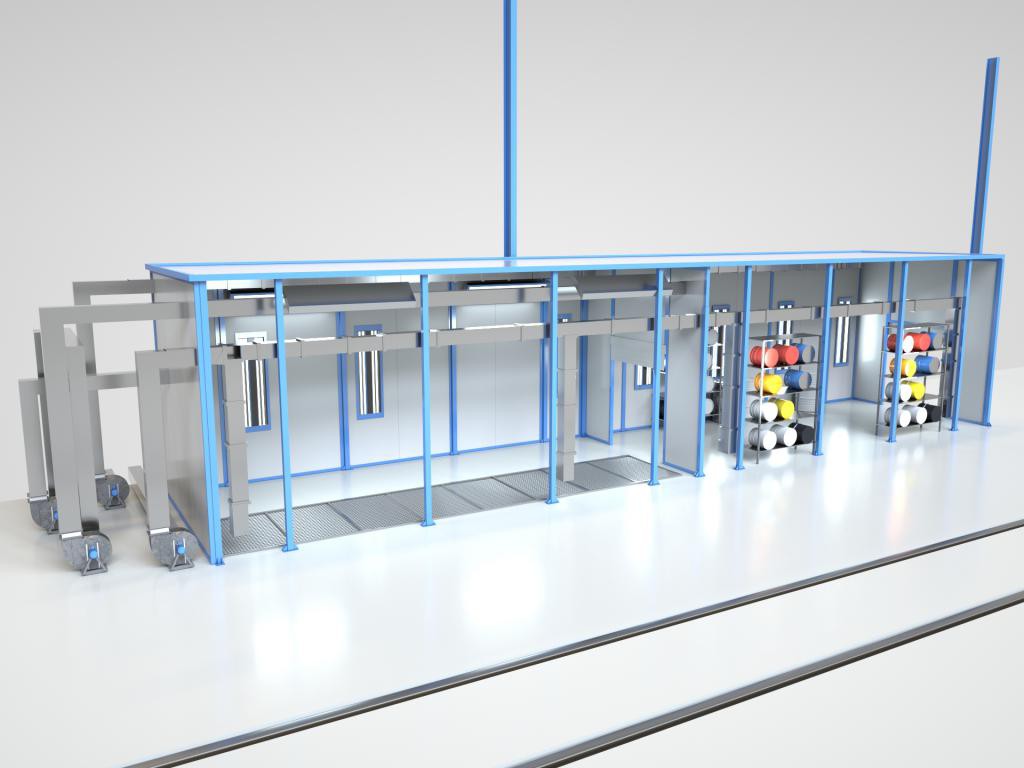

Проектом также предусмотрен комплекс хранения и приготовления красок SPK-16.4.3

Комплекс предназначен для хранения герметичных 200 литровых ёмкостей с компонентами красок в одной камере и для проведения операций с компонентами красок в другой камере.

Комплекс хранения и приготовления компонентов красок состоит из двух камер SPK разного типа, расположенных друг за другом, совмещённой системой общеобменной вентиляции, аварийной вентиляции, освещением, фальш-полом в камере смешения.

Камера хранения красок SPK-8.4.3 с внутренними размерами ДхШхВ: 8000х3500х3000 мм;

Камера смешения красок SPK-8.4.3 с внутренними размерами ДхШхВ: 8000х3500х3000 мм.
