Покрасочно-сушильная камера для ж/д вагонов SPK-36.6.7, г. Рузаевка

КРАТКОЕ ОПИСАНИЕ ПРОЕКТА

Проходная покрасочно-сушильная камера с внутренними габаритами 36 х 6 х 6,5 м. Внешние размеры: 36 500 х 8 900 х 7 500 мм. 2 секции.

Габариты обрабатываемых изделий максимальные: 15 100 х 3 520 х 4 800 мм.

Несущие конструкции кабины – каркас внутреннего исполнения. Стены покрасочной камеры выполняются из 80-мм сэндвич-панелей.

Устанавливается двое ворот для прохода изделий. Ворота роллетные расположены они с обоих торцов камеры. Габариты ворот: 36 500 х 8 900 х 7 500 мм.

Камера в проходном исполнении с внутренними габаритами 36 000 х 6 000 х 6 500 мм, внешние размеры составляют: 36 500 х 8 900 х 7 500 мм. Предусмотрено 2 секции.

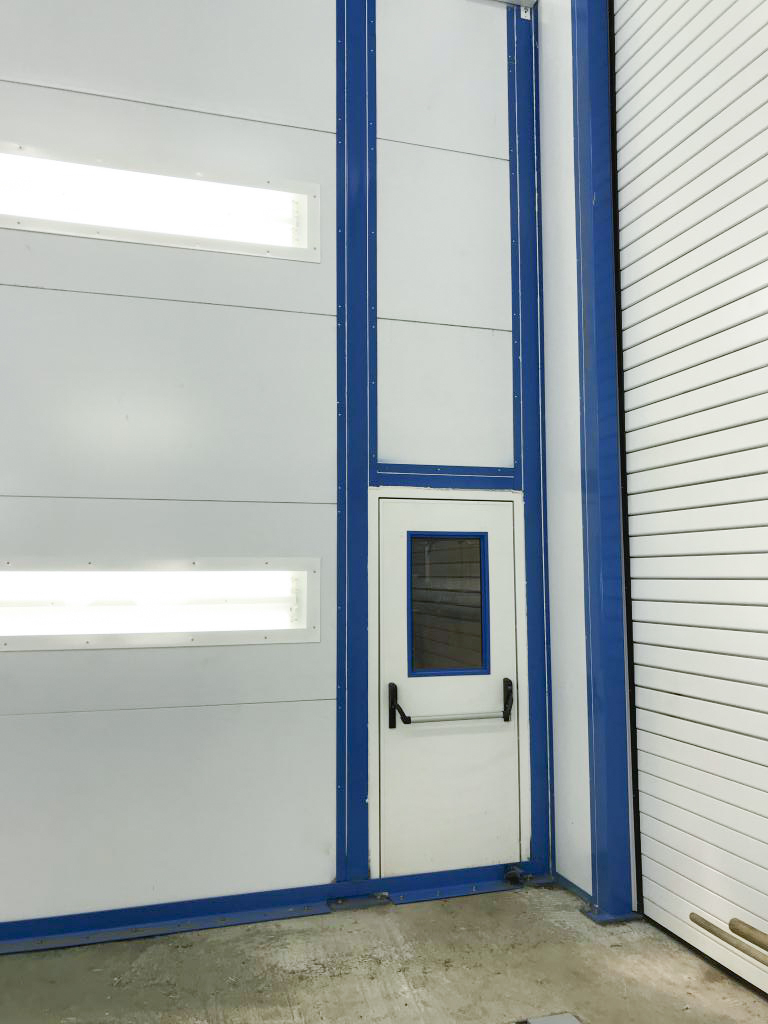

В камере устанавливаются 4 сервисные двери.

Система приточной вентиляции обеспечивает распределение воздуха равномерно по объему камеры в направлении сверху –вниз.

Вытяжка осуществляется через воздушные каналы, которые располагаются в полу камеры окраски и сушки.

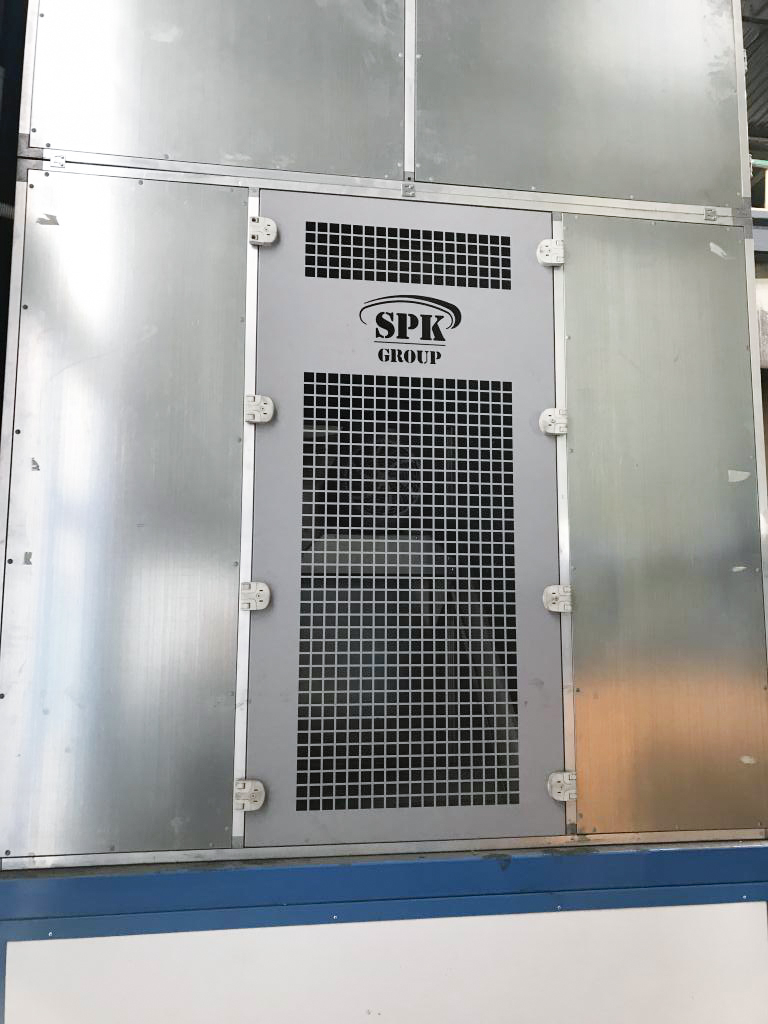

В систему вентиляции входят 2 приточно-вытяжных агрегата SP(50).

Электродвигатели вентиляторов оснащаются частотными преобразователями с целью защиты от перегрузок, а также для регулировки разряжения в камере.

Энергоноситель – природный газ.

Все вентагрегаты камеры комплектуются газовым теплообменником, выполненным из нержавеющей стали, а также газовой горелкой и газовым мультиблоком.

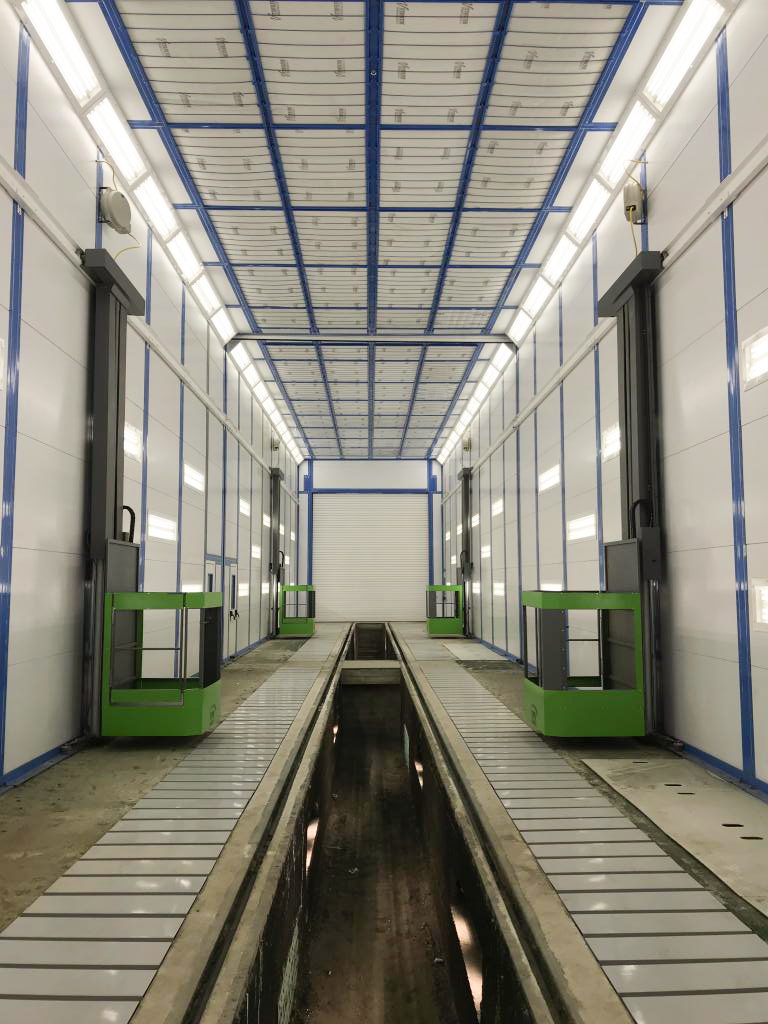

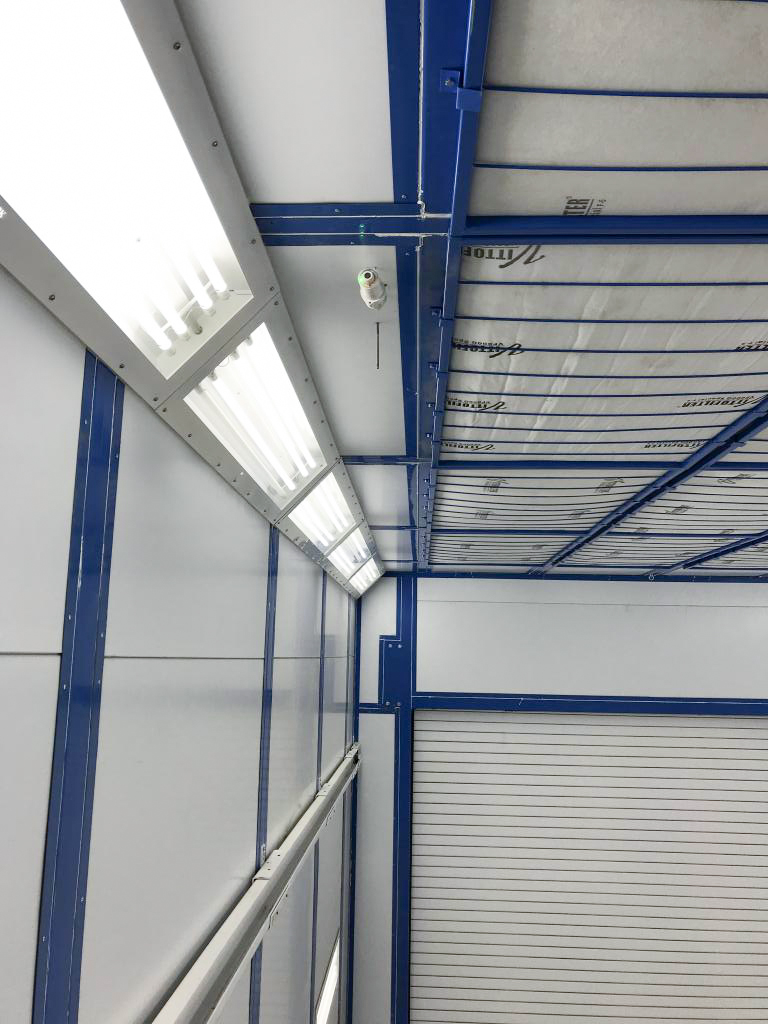

Для освещения данной камеры применяются светодиодные светильники повышенной яркости. Предусмотрено 40 потолочных, а также боковых светильников. Общий уровень освещенности – 1000 Люкс.

Для освещения приямка применяется дополнительный нижний пояс освещения.

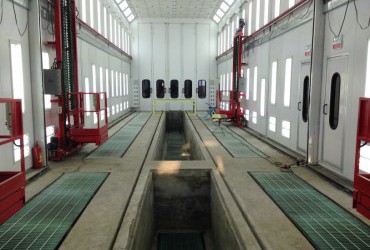

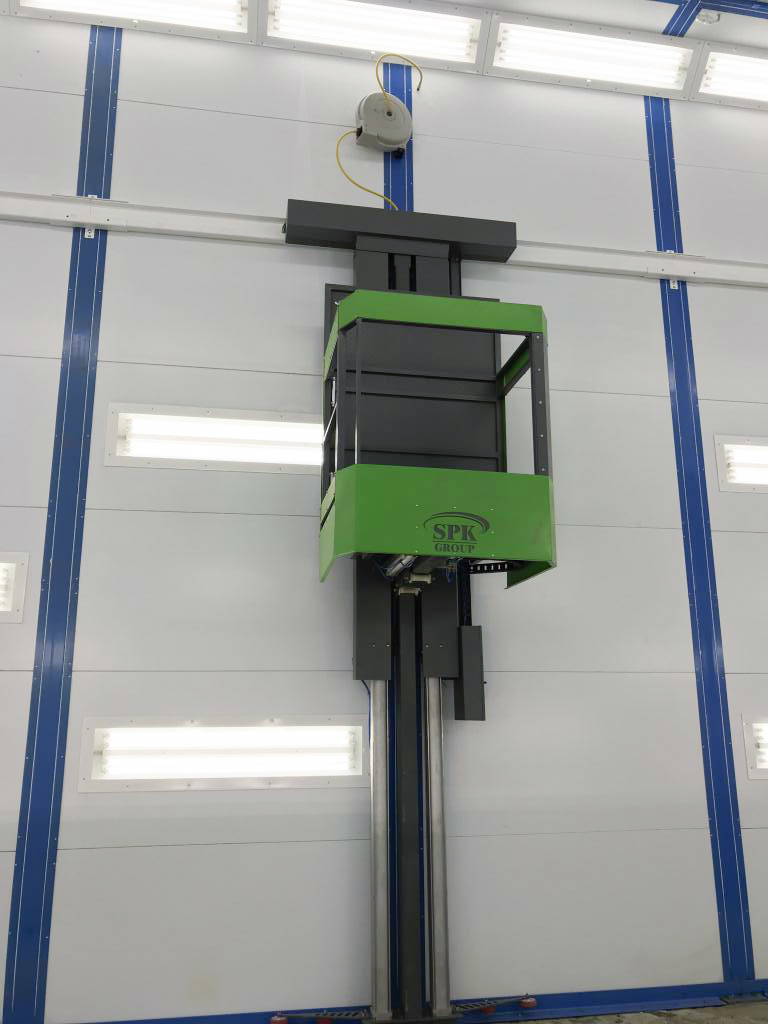

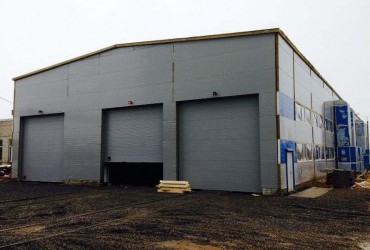

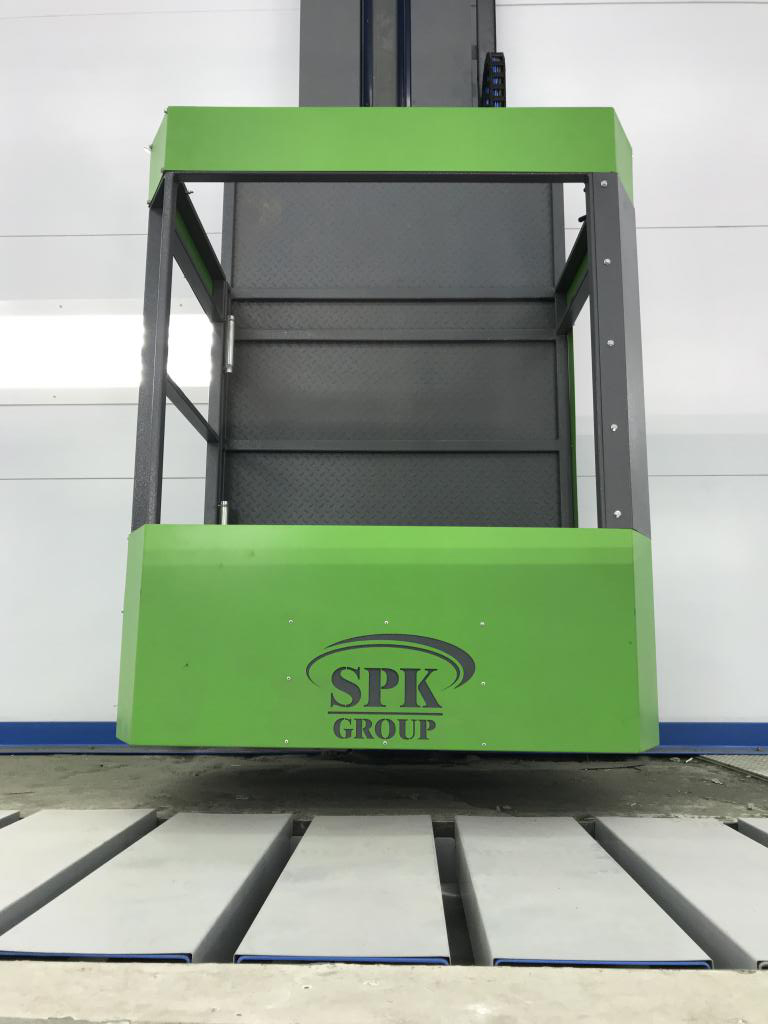

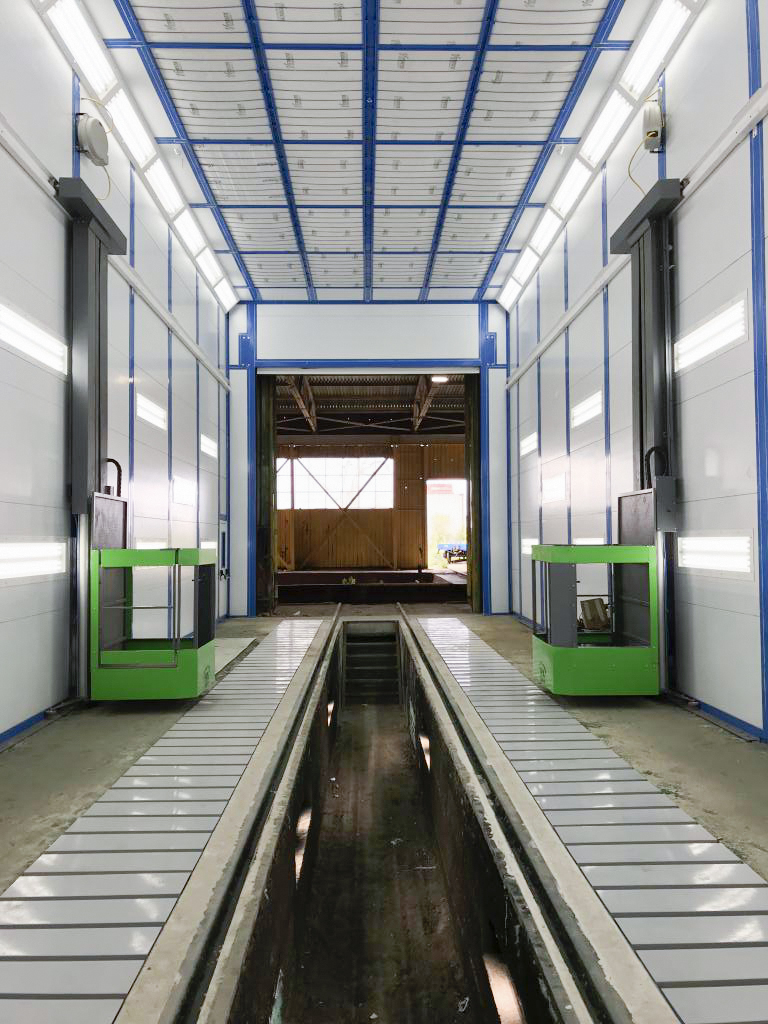

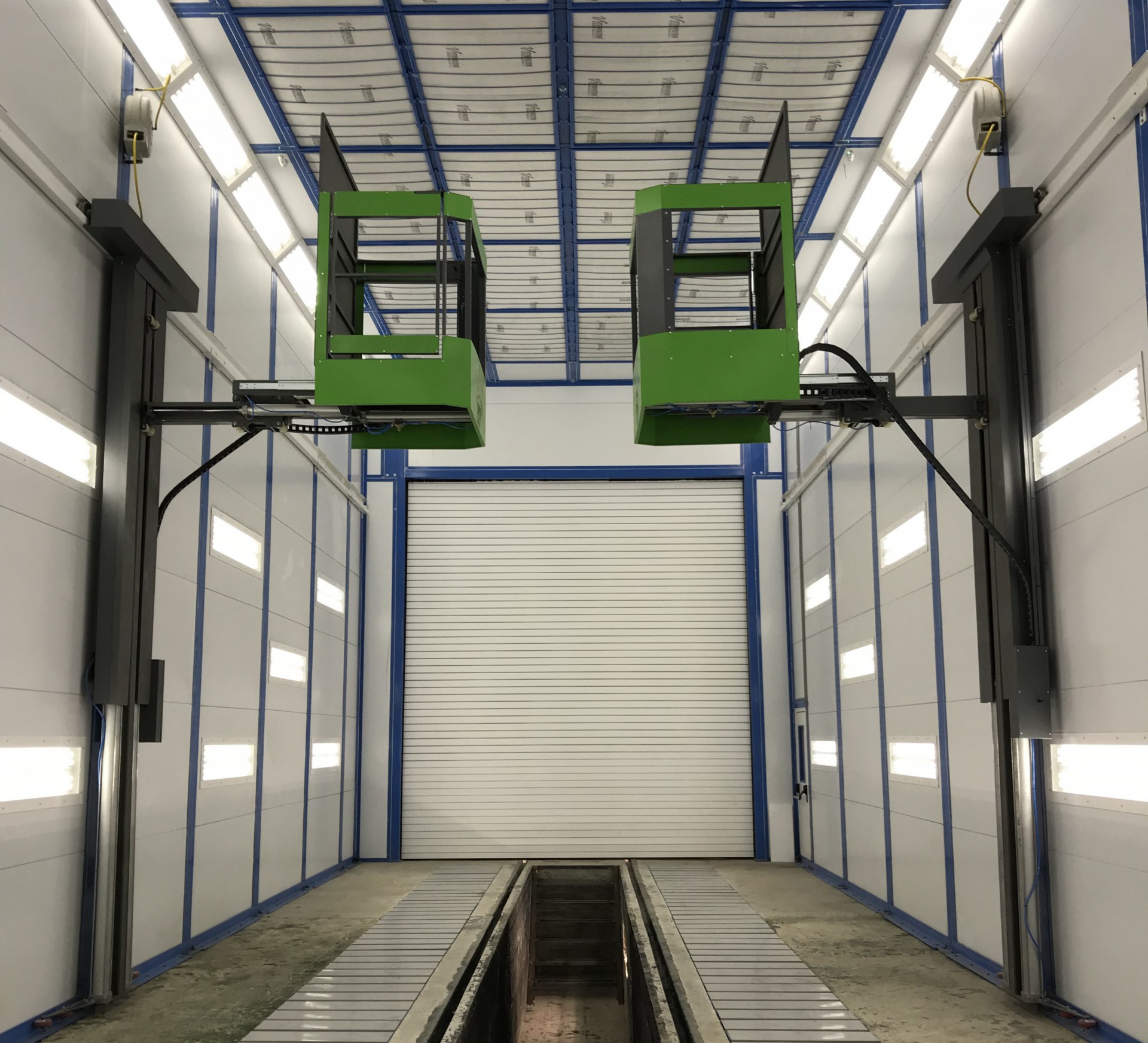

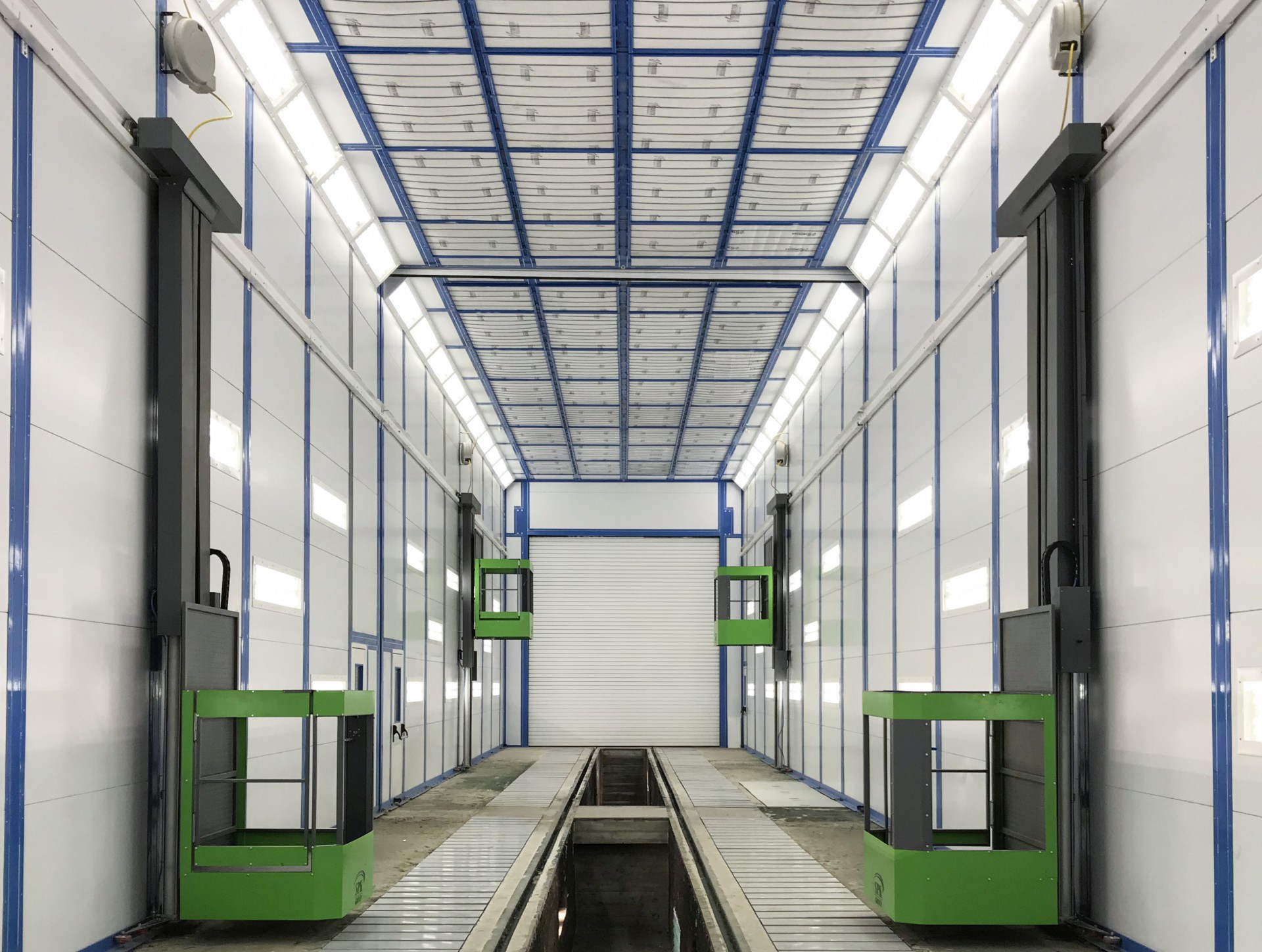

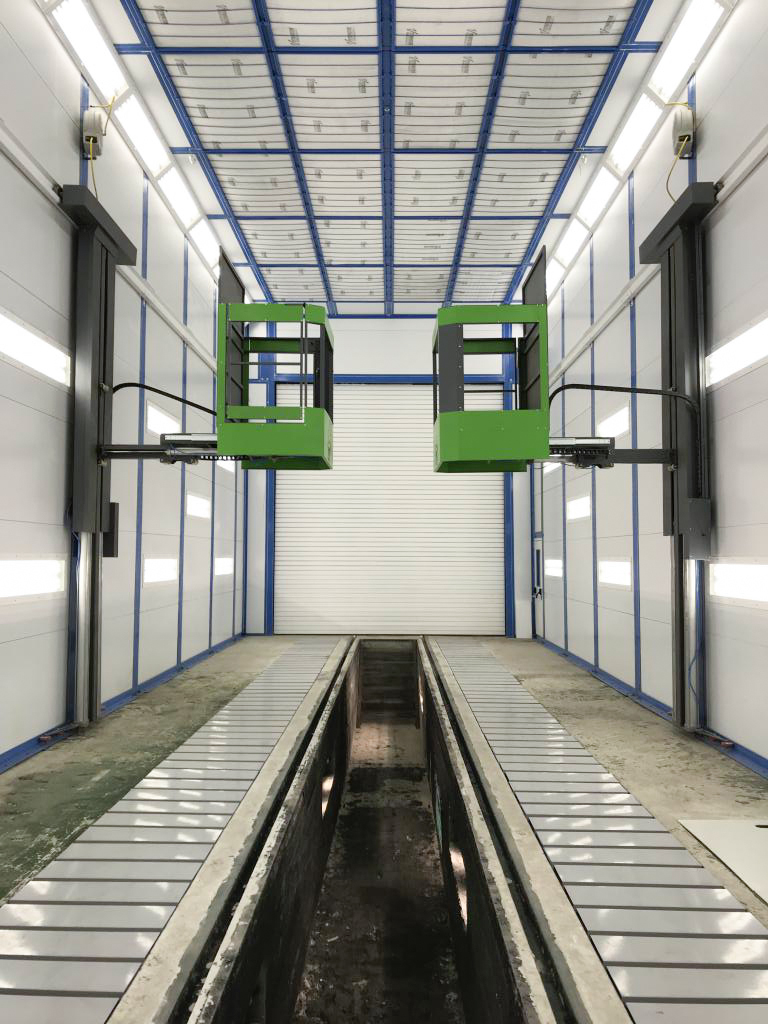

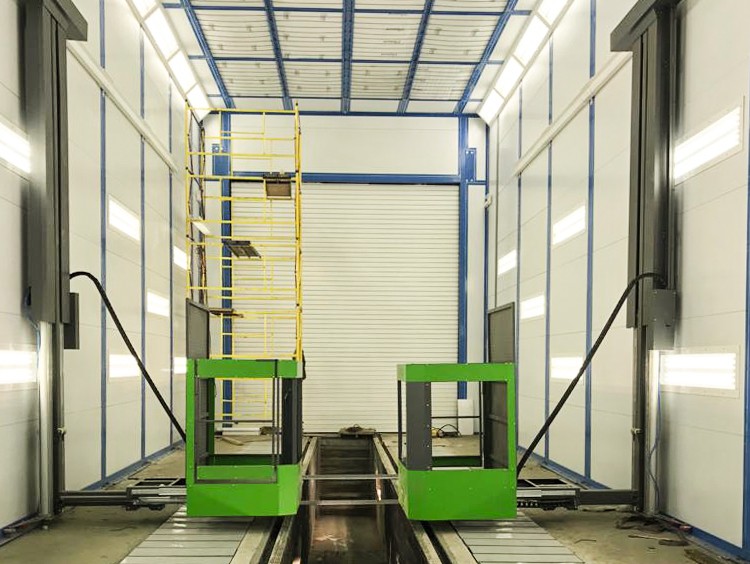

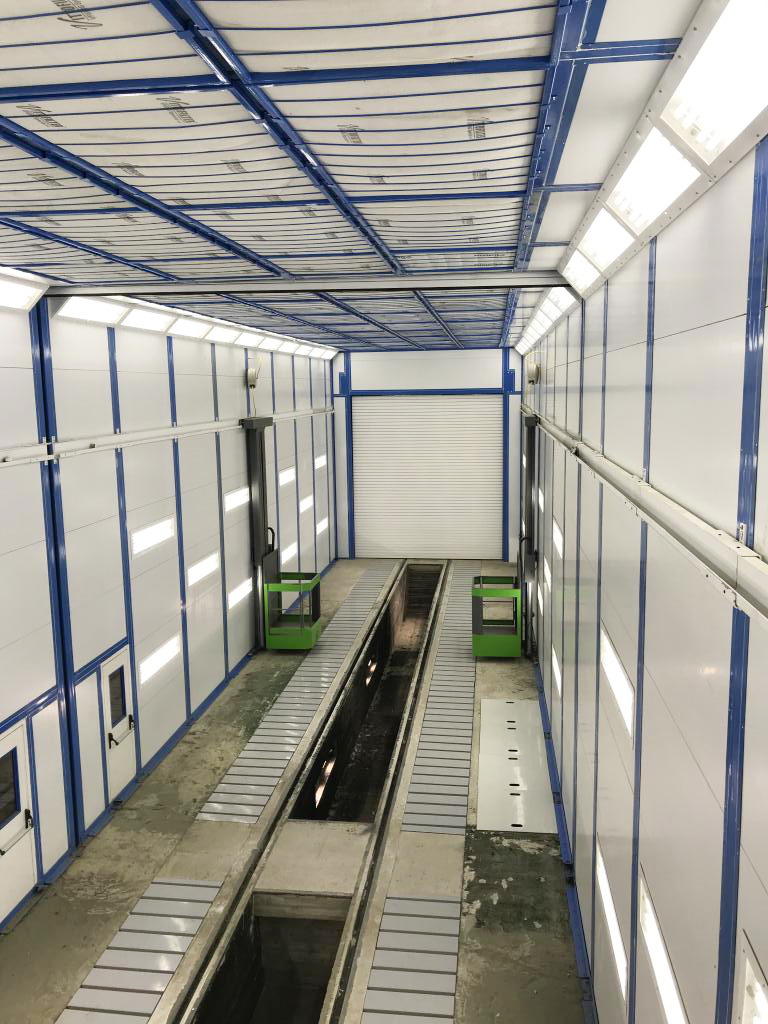

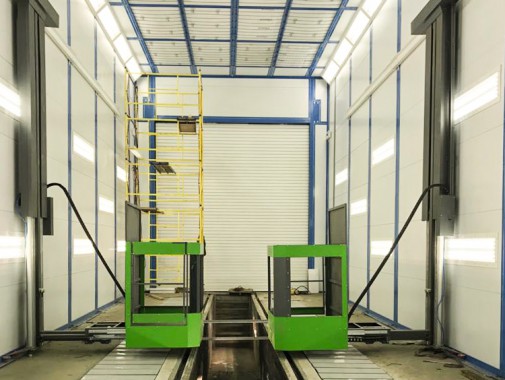

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
