Зона открытой окраски для крупногабаритных металлоконструкций SPK-Z 60.45

Зона открытой окраски для крупногабаритных металлоконструкций SPK-Z 60.45

свободная покраска в цеху

свободная окраска металлоконструкций окрасочная камера для металлоконструкций

окрасочные камеры зона свободной окраски

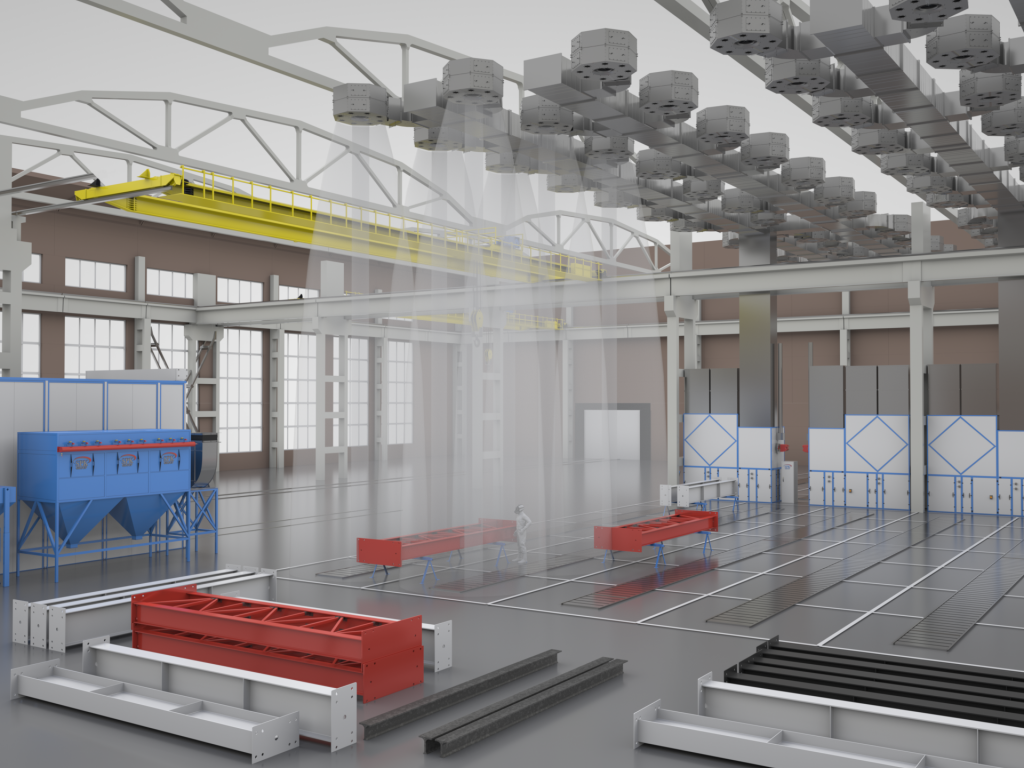

  Данная зона предназначено для организации малярного цеха без потребности в строительстве покрасочно-сушильной камеры. В зоне при проведении работ по покраске удаляются пары ЛВЖ и элементы краски.

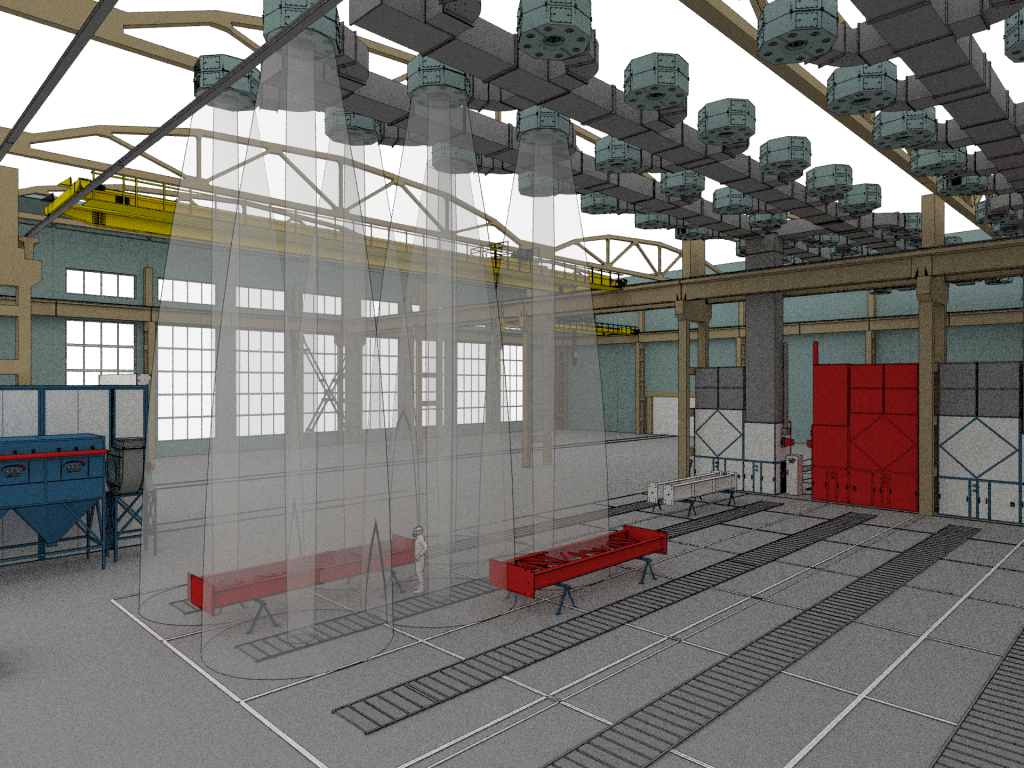

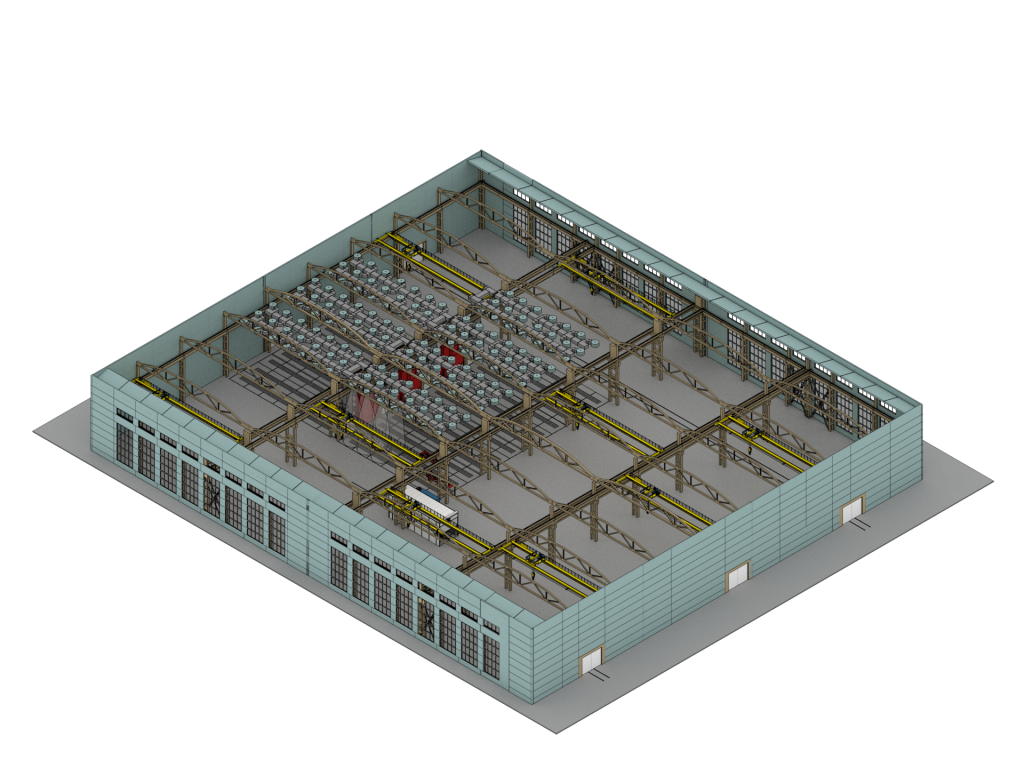

  Зона открытой окраски имеет размеры 60х45 м. Пространство зоны разделяется на участки размером 4х4х м, каждый из них обслуживает свое подающее воздушное сопло. Оператор выполняет работы по покраске на любом из участков, предварительно выбрав его на пульте управления.

  В зоне предусмотрен приточно-вытяжной агрегат с производительностью до 50 тыс. куб. м в час. Агрегат снабжен рекуператором тепла, благодаря которому сокращаются энергозатраты на теплоноситель до 45%.

  Энергоноситель – газ природный.

  Общая тепловая мощность на каждую зону составляет 460 кВт на теплообменники, 390 кВт – не рекуператор тепла.

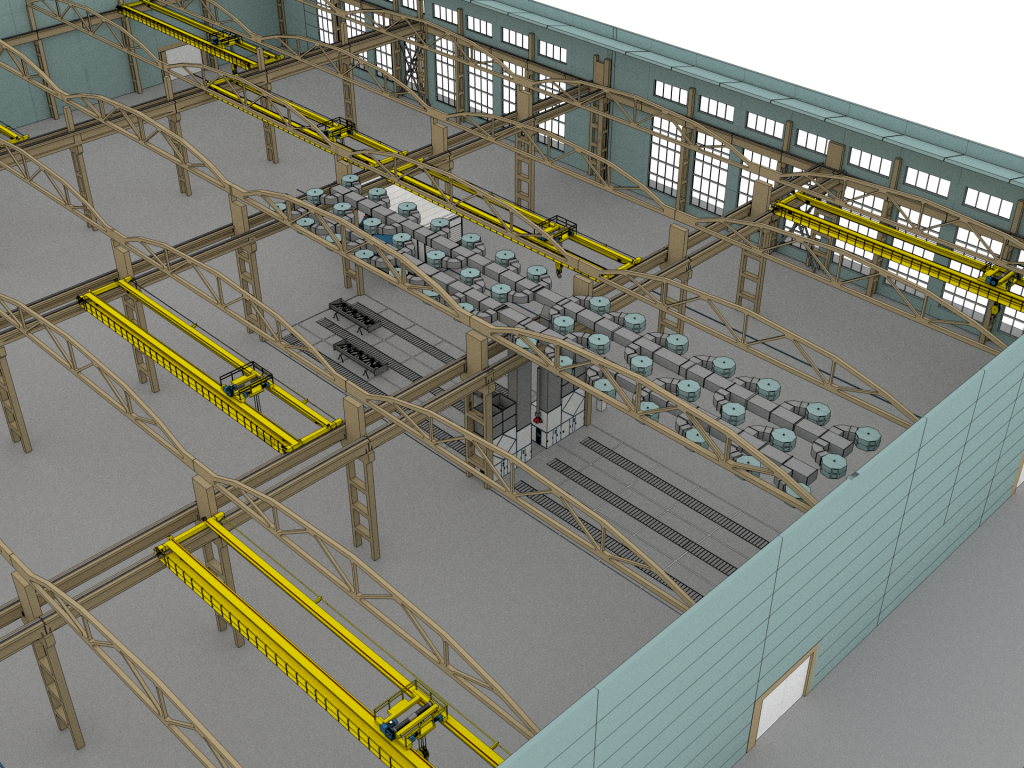

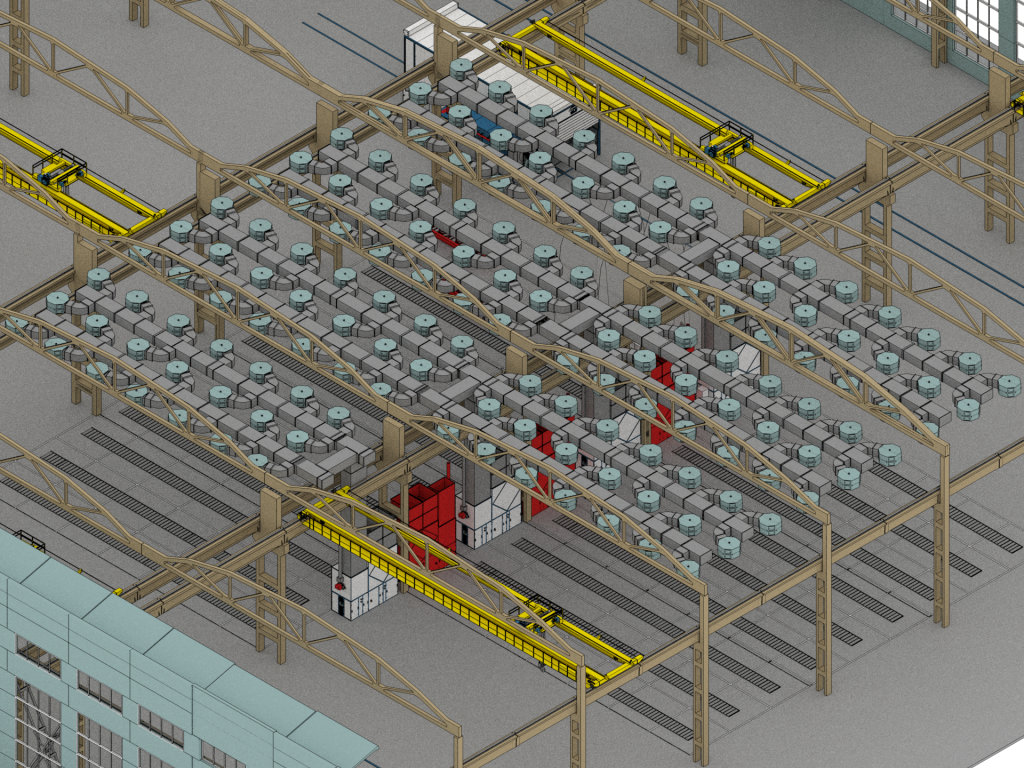

  Приточно-вытяжный агрегат обеспечивает работу до 6-ти сопел, благодаря которым формируется рабочий участок 8х12 м.

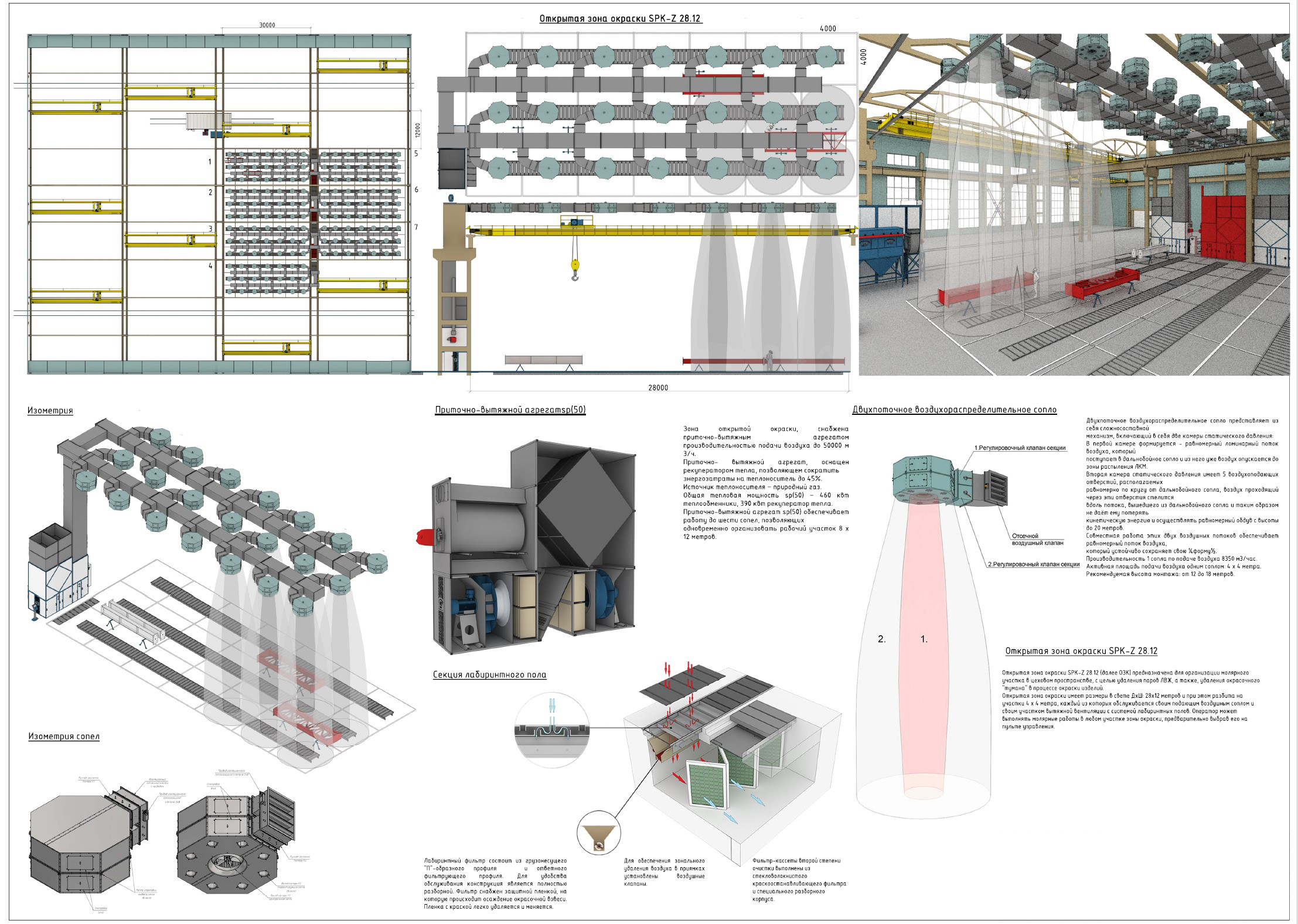

  Сопло 2-поточное воздухораспределительное – это сложносоставной механизм, в который входит 2 камеры статического давления. В первой формируется ламинарный воздушный поток, который затем поступает в дальнобойное сопло, а затем воздух опускается до зоны распыления краски.

  Во 2-й камере статического давления имеет 5 воздухоподающих отверстий, которые размещаются равномерно по кругу от сопла, таким образом не теряется кинетическая энергия и производится равномерный обдув с высоты до 20 метров.

  Общая работа двух воздушных потоков создает равномерный поток воздуха, который сохраняет свою форму. Производительность сопла по подаче воздуха составляет 8350 куб.м в час. Активная площадь подачи воздуха одним соплом составляет 4 х 4 метра.

  Высота монтажа рекомендуемая составляет от 12 до 18 м.

  Конструкцией зоны открытой окраски предусмотрен лабиринтный фильтр, который состоит из грузонесущего профиля, а также ответного фильтрующего профиля. Для удобства обслуживания конструкция разбирается. Фильтр снабжается защитной пленкой, куда осаждается взвесь. Пленка с краской меняется и удаляется.
