Зона открытой окраски SPK-OPSS-12.12 для металлоконструкций

Открытый окрасочный пост SPK-OPSS-12.12 спроектирован для нанесения лакокрасочных покрытий на массивные металлоизделия и крупногабаритные промышленные конструкции непосредственно в общем объеме производственного цеха. Отсутствие жестких стеновых ограничений позволяет загружать тяжелые детали стандартным грузоподъемным оборудованием — кран-балками и тельферами.

Конструктивные преимущества и организация воздухообмена

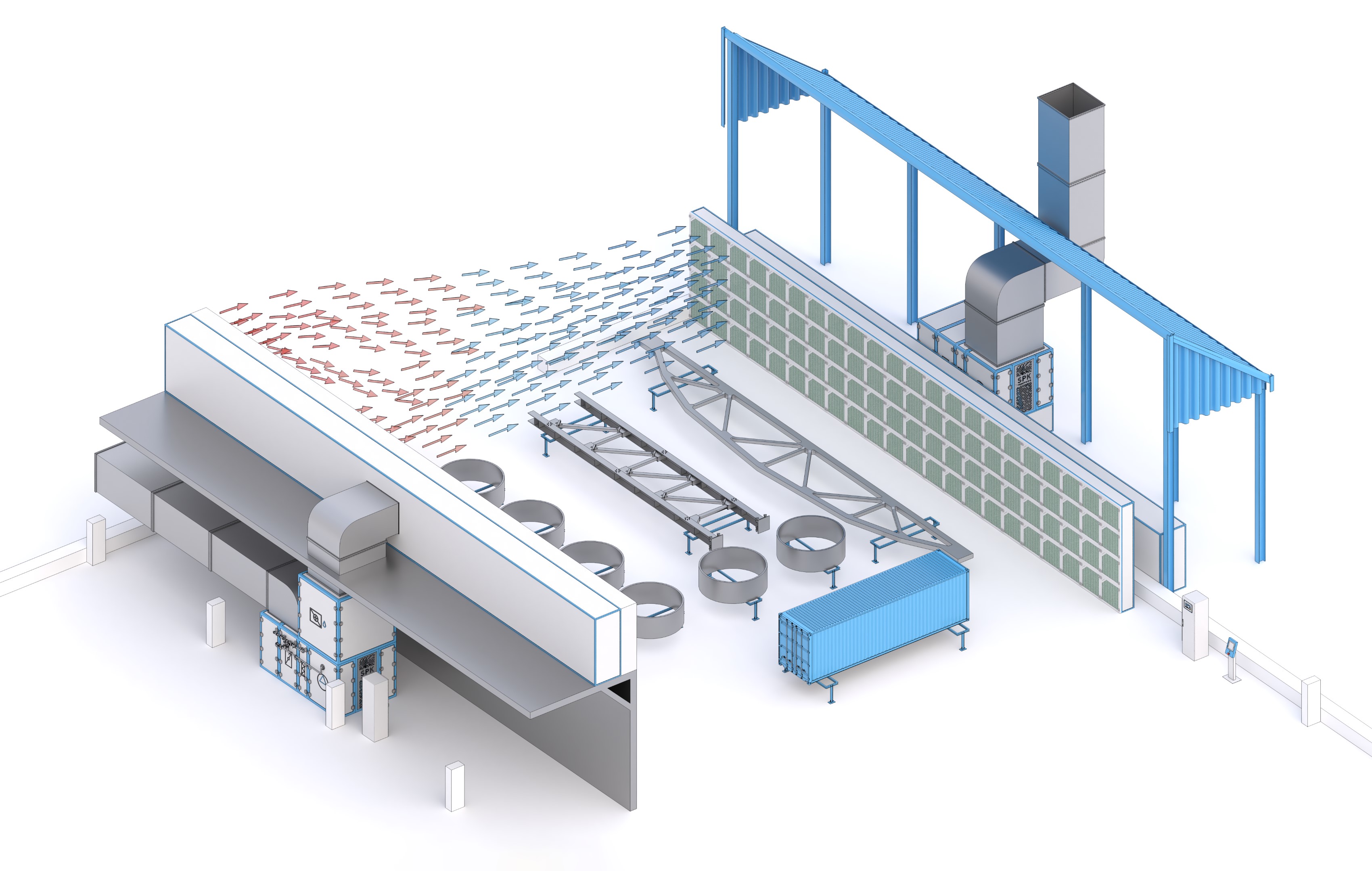

Рабочее пространство габаритами 12×12 м разделено на два автономных сектора (12×6 м каждый).

Раздельная вентиляция: приточно-вытяжная система включается адресно — только в той зоне, где непосредственно ведутся малярные работы, что существенно снижает энергопотребление.

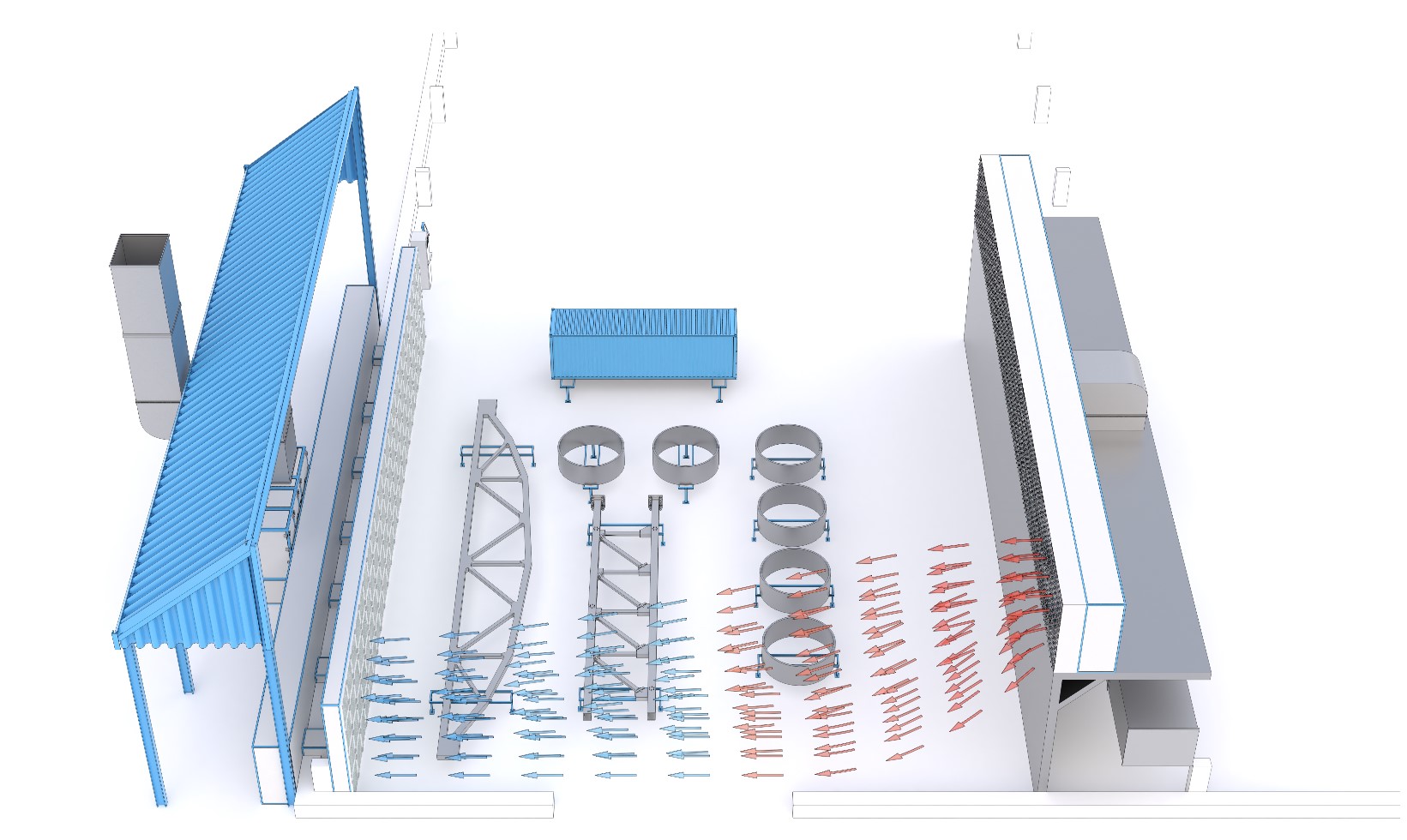

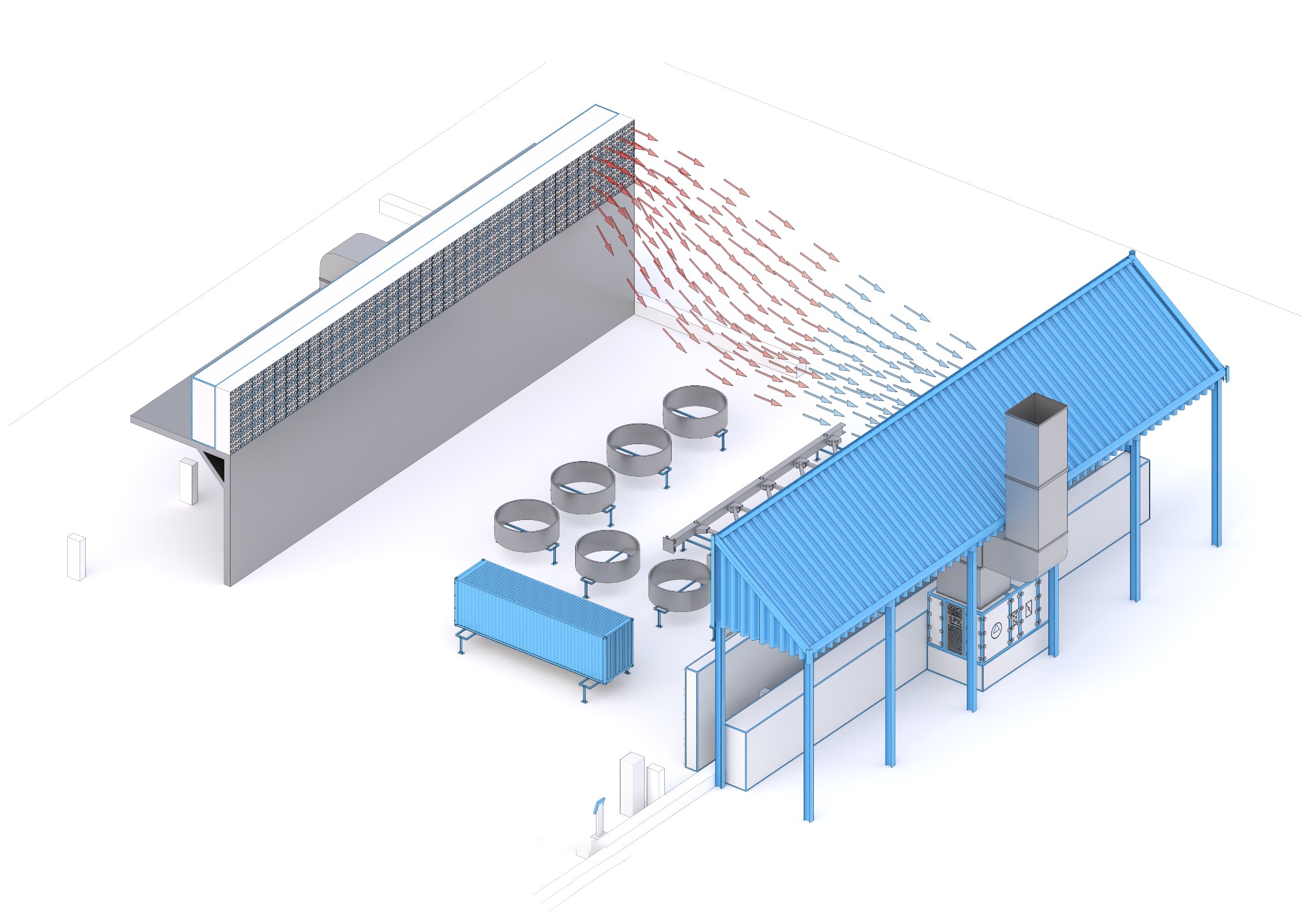

Направленный диагональный поток: регулируемые сопла создают устойчивый вектор движения воздуха, осаждающий частицы красочного тумана и смещающий их к приемным каналам вытяжки.
Двухуровневая очистка: первичное улавливание аэрозоля происходит в стекловолоконных фильтрах (G3) боковых вытяжных коробов, а финишная тонкая фильтрация осуществляется карманными элементами (G4) внутри вентиляционного блока.

Технические параметры

Характеристика	Параметр
Габариты рабочей площадки	12 × 12 м (два независимых сектора 12 × 6 м)
Вентиляционная установка	SPK-VU-35 (взрывозащищенная, с искробезопасным рабочим колесом)
Производительность по воздуху	35 000 м³/ч
Теплогенератор	Дизельный теплообменник (нержавеющая сталь)
Тепловая мощность	620 кВт
Рабочая температура при окраске	от +8 до +20 °C (при внешнем воздухе до −32 °C)
Предельный расход топлива	до 54 л/ч (встроенный бак на 500 л)
Энергопотребление	40 кВт (3 фазы, 400 В / 50 Гц)

Цифровая система управления

Контроль технологических процессов реализован на базе щита автоматизации с русскоязычной сенсорной панелью OMRON (диагональ от 10″):

Оперативное переключение рабочих постов и зон обдува в одно касание.
Мониторинг температурных режимов, дифференциального давления на фильтрах и точная ПИД-регулировка нагрева.
Фиксация наработки оборудования с предиктивными напоминаниями о ТО и необходимости обновления фильтрующих кассет.
