Система лабиринтных полов для зоны открытой окраски SPK

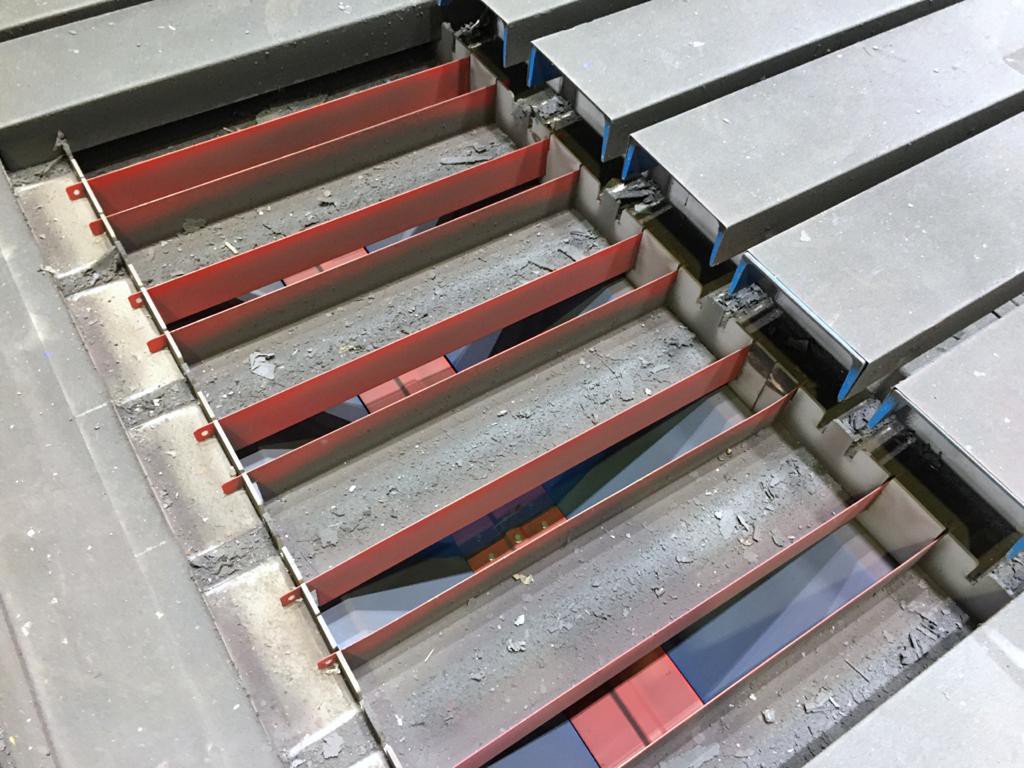

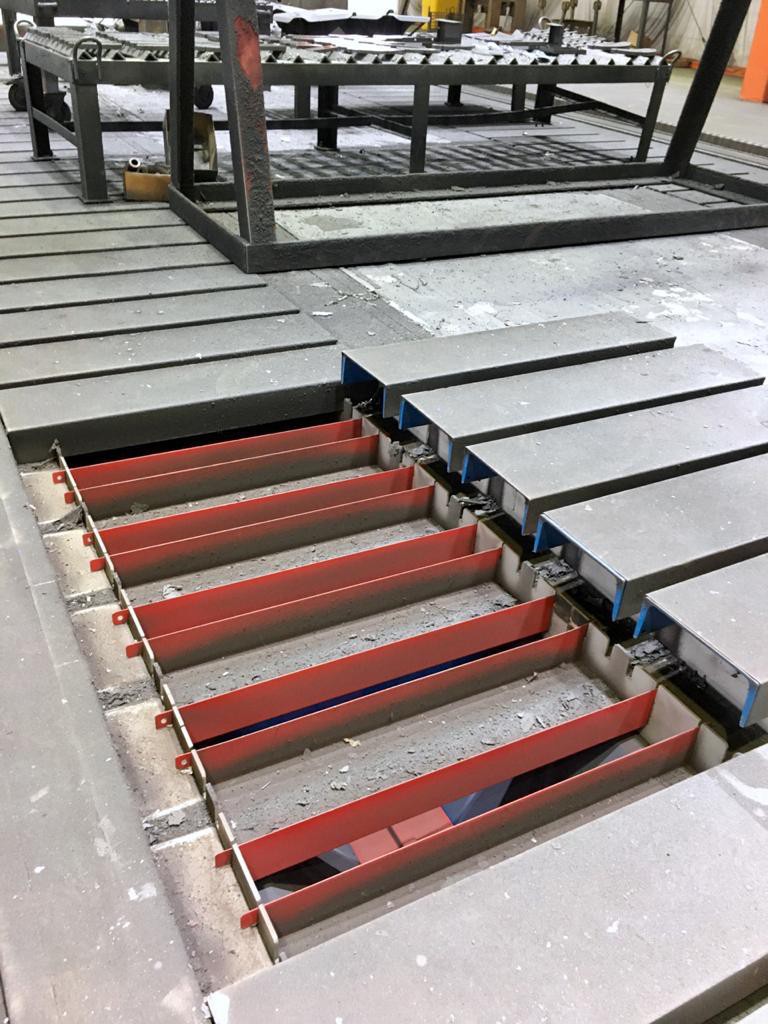

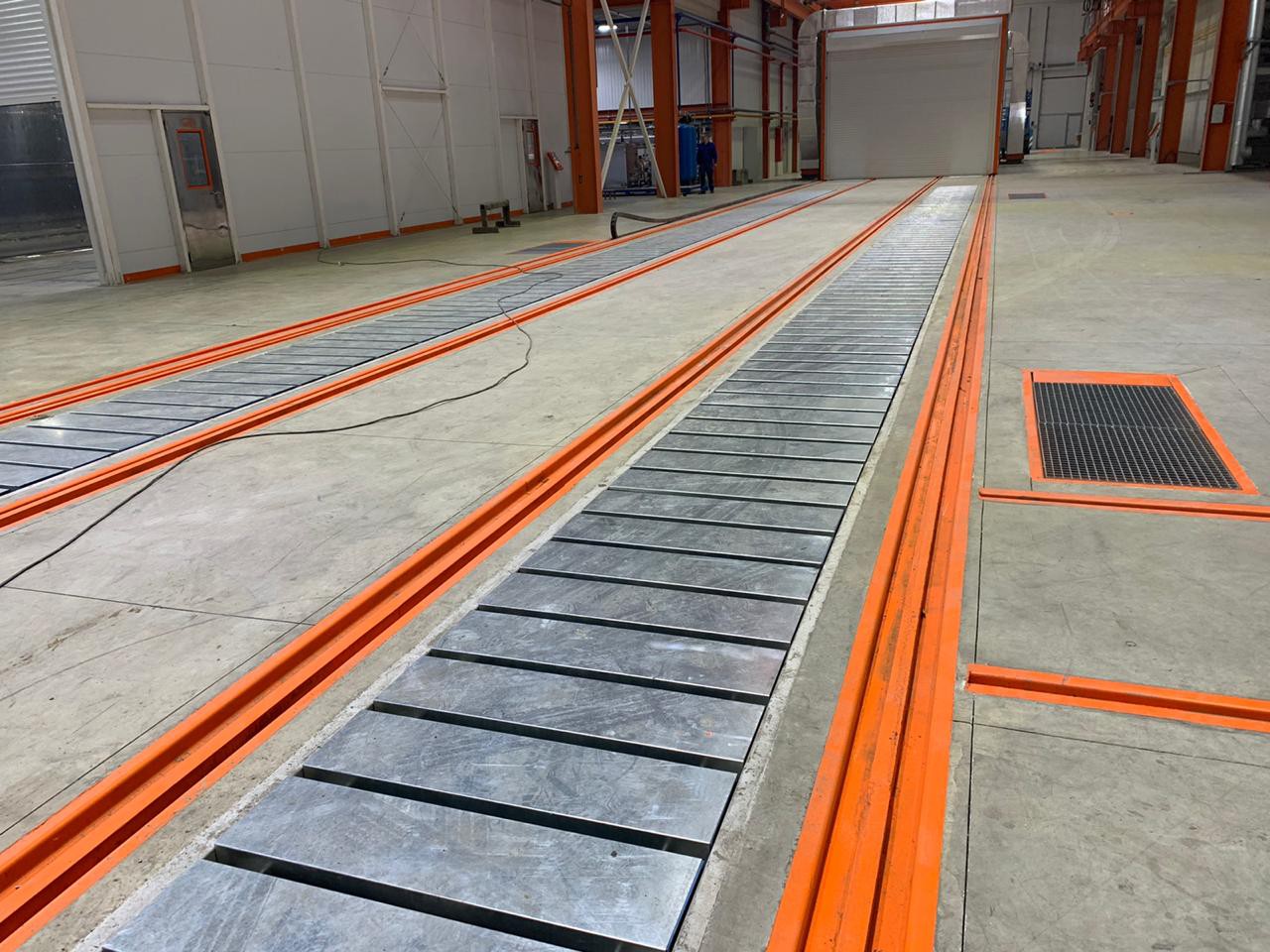

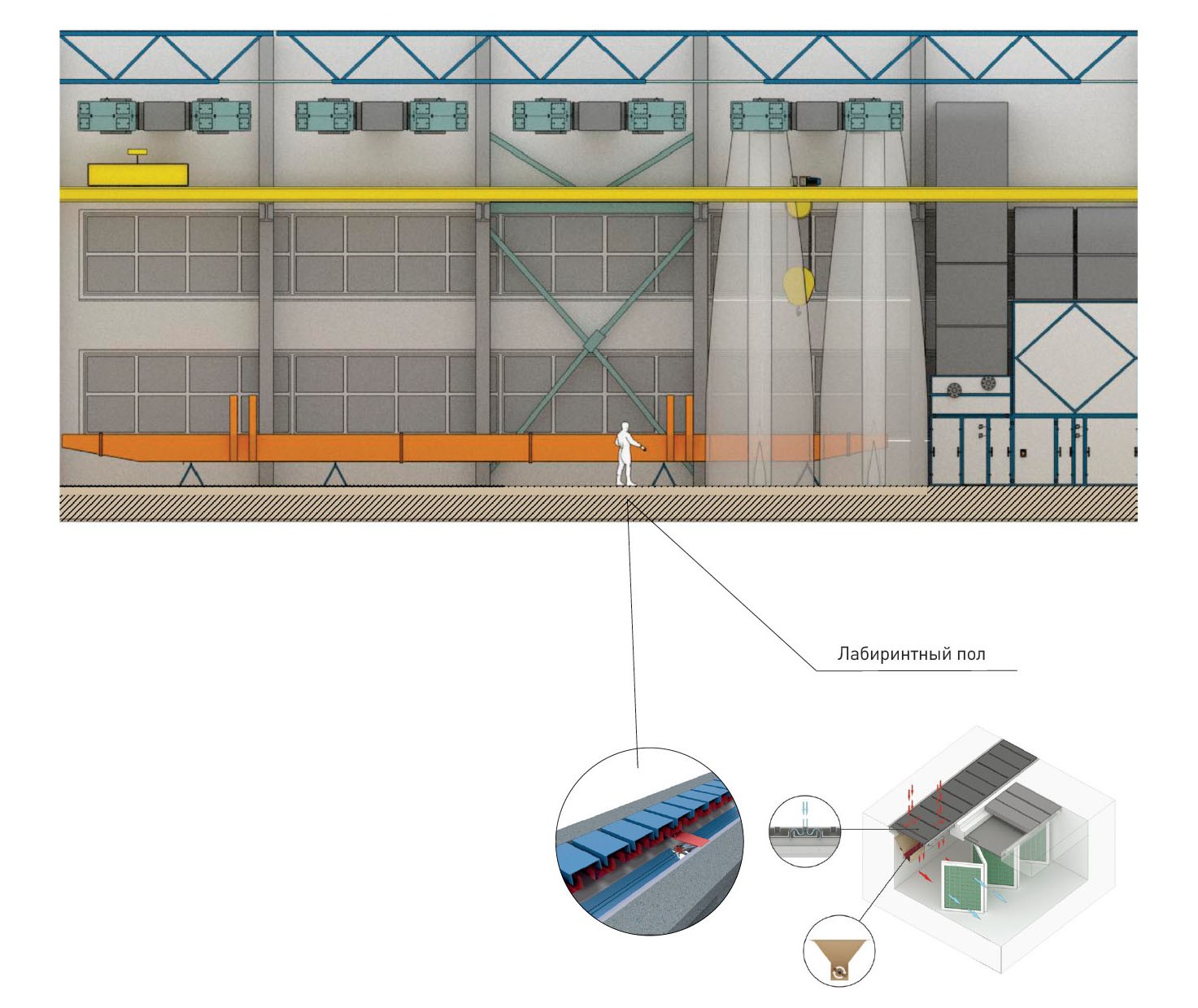

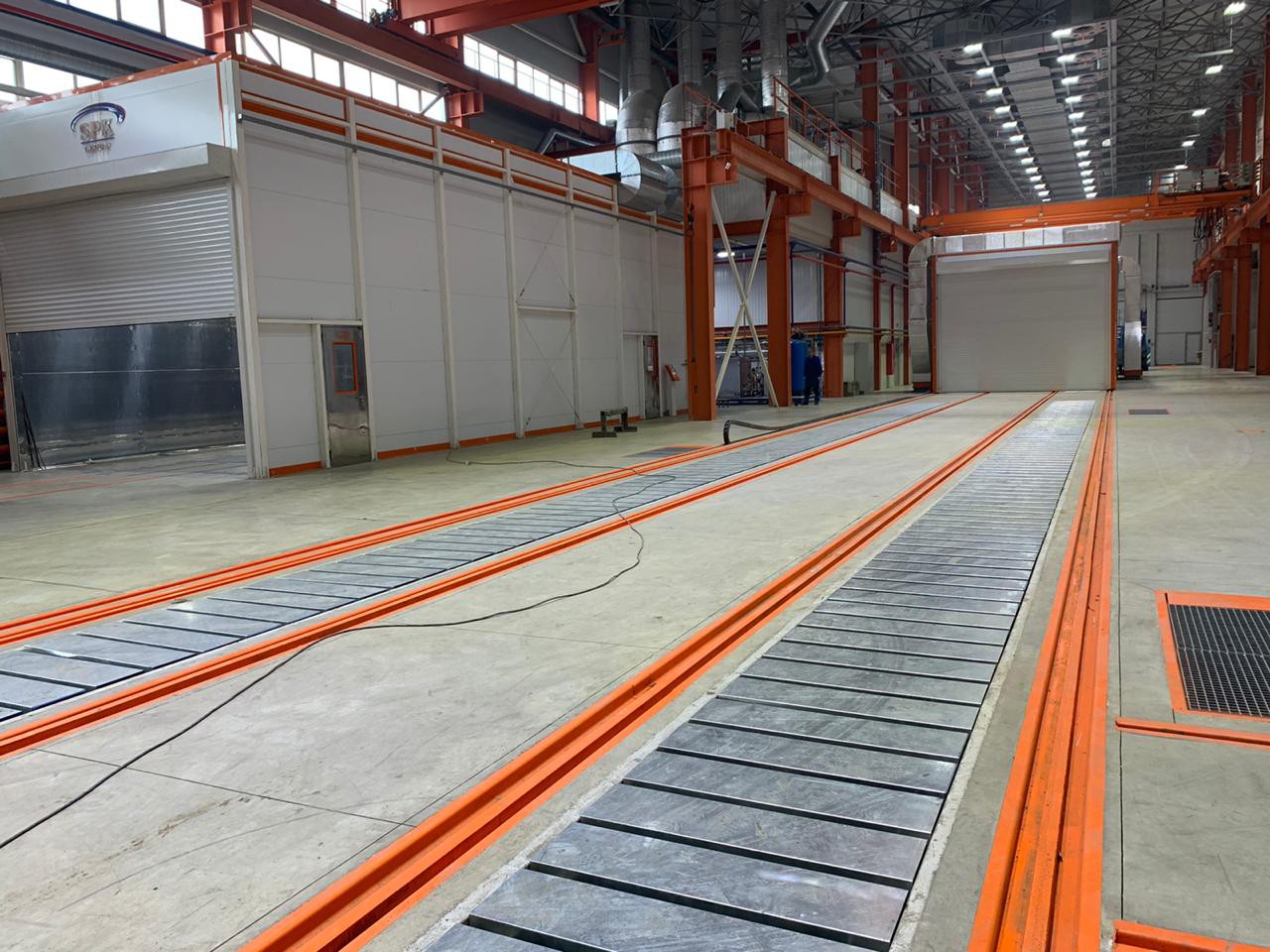

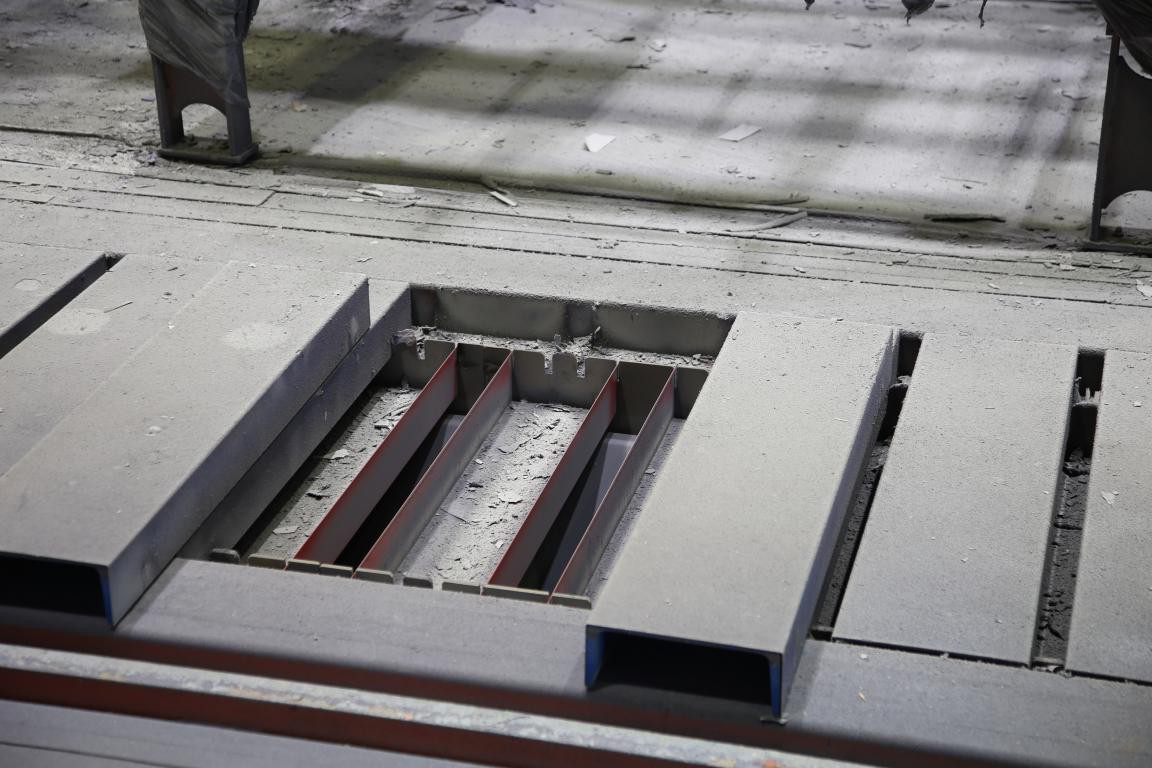

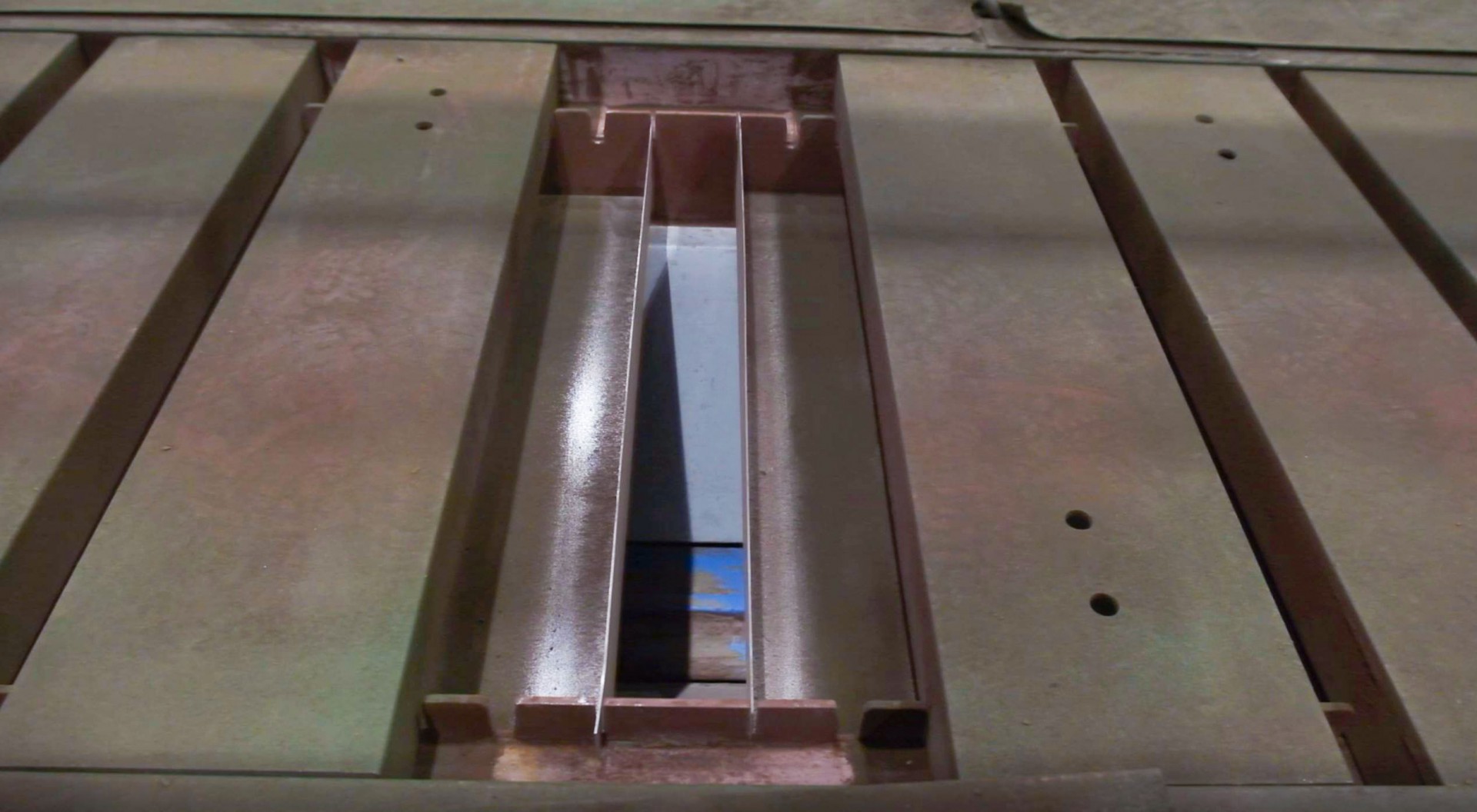

Система лабиринтных полов представляет собой важнейшую составляющую зоны открытой окраски. Каждое сопло зоны в тандеме связано с секцией лабиринтного пола.

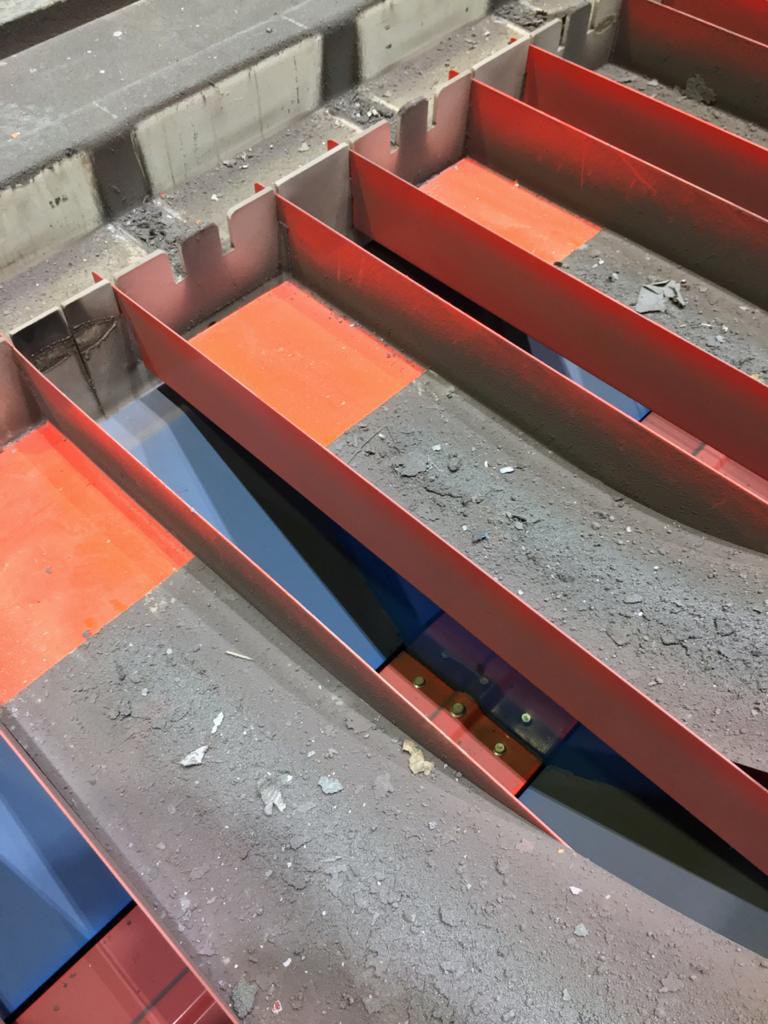

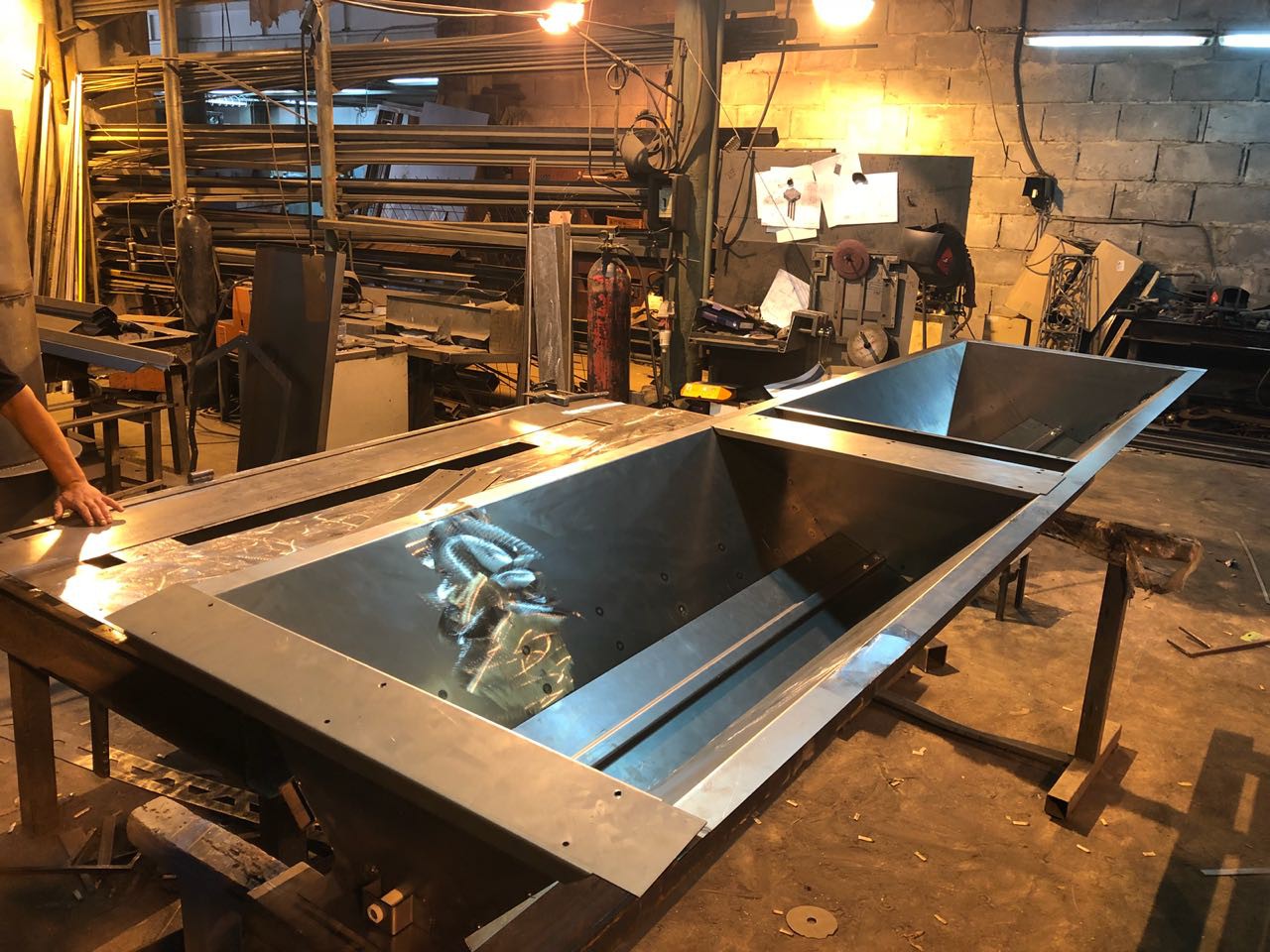

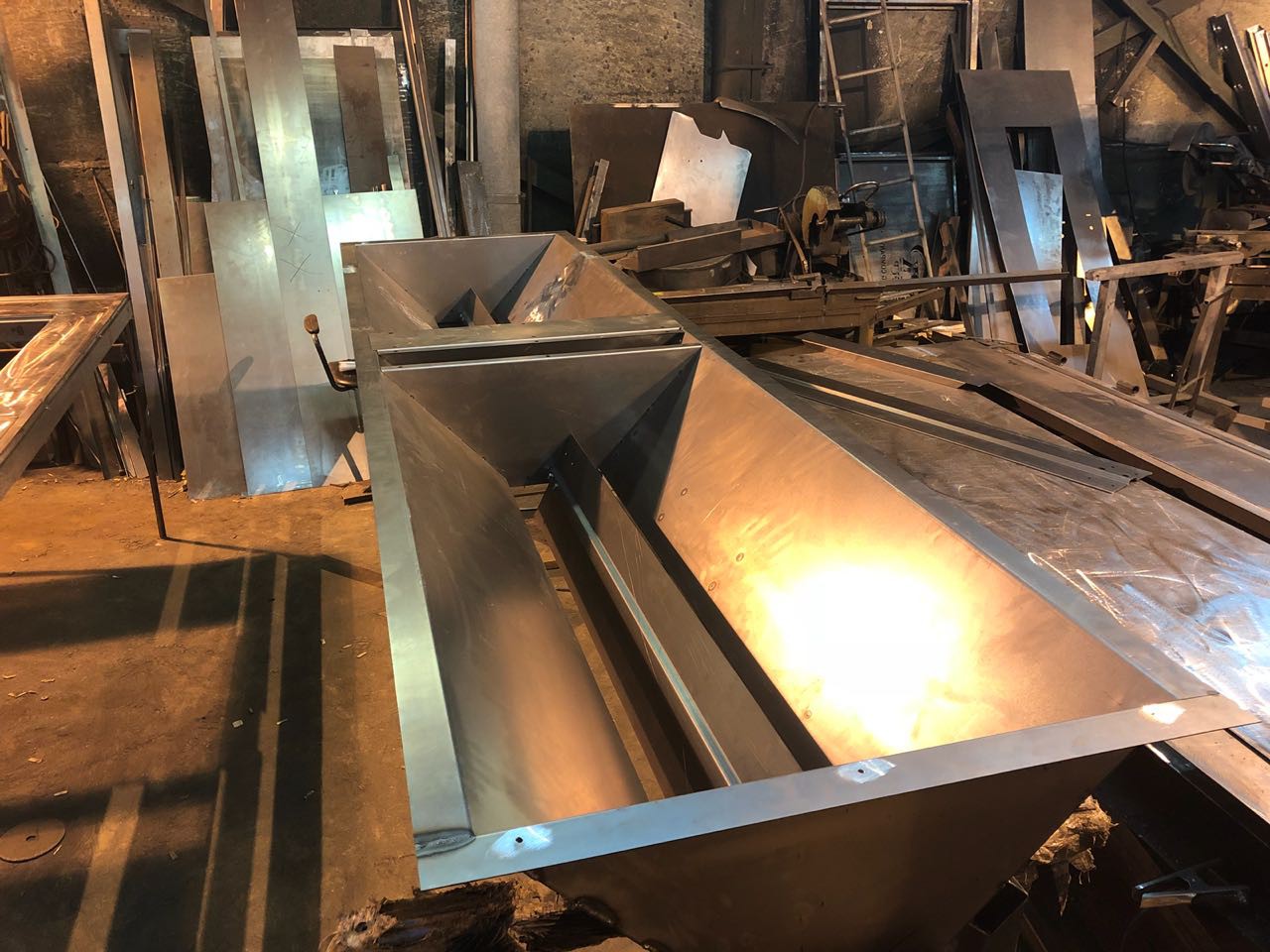

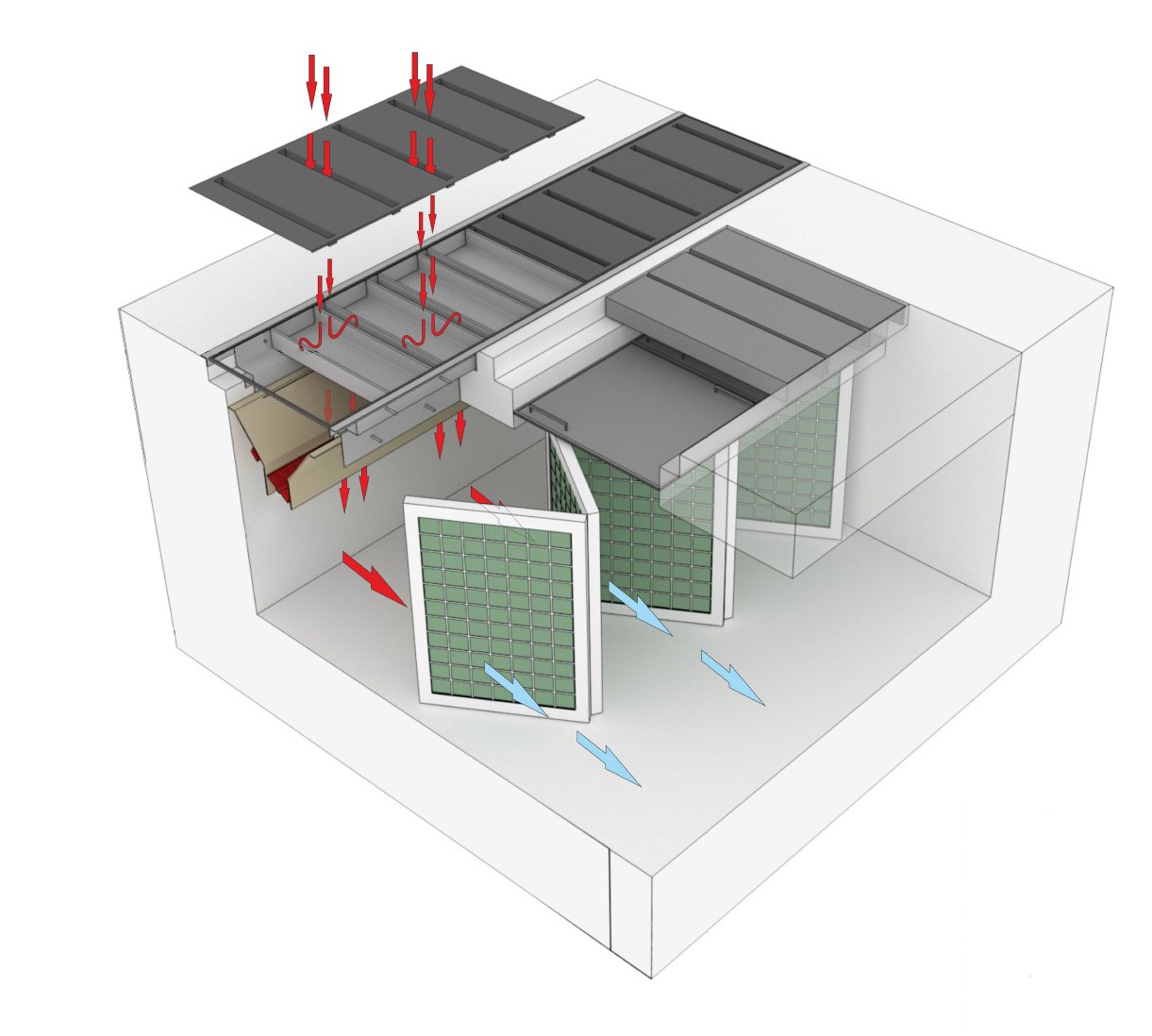

Эта секция является частью системы лабиринтной фильтрации. Воздух, проходящий через металлический канал, имеющий сложнопрофильную форму, уносит с собой элементарные частицы краски в процессе работы зоны при нанесении ЛКМ на изделия.

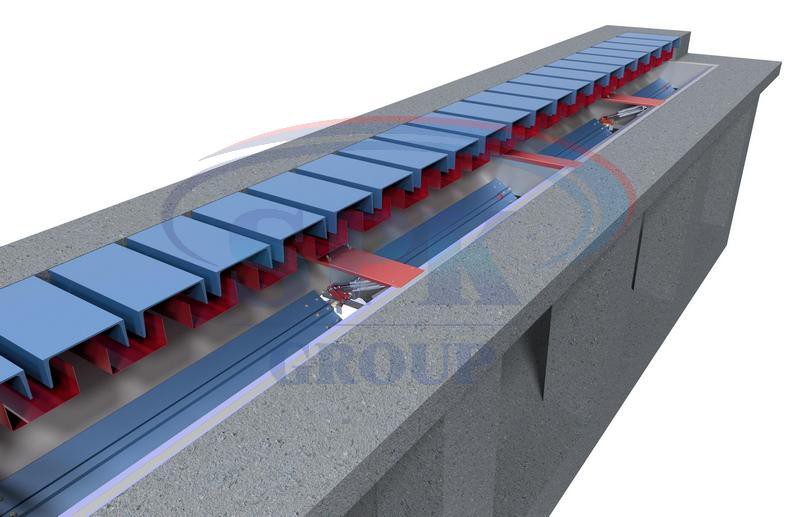

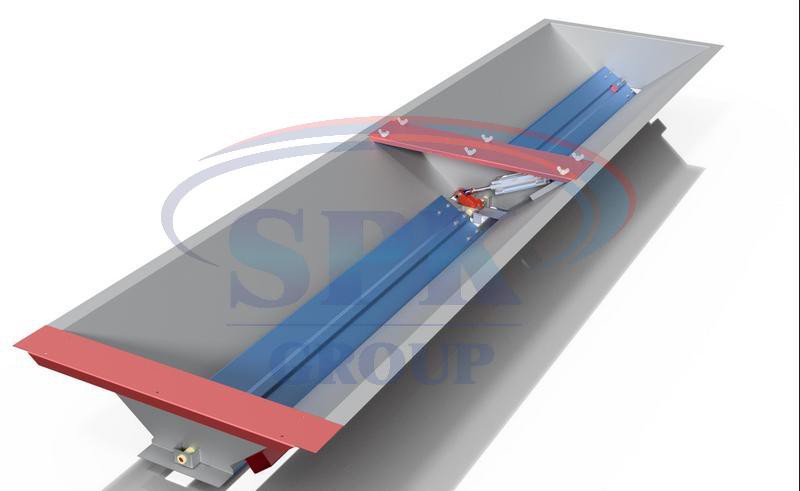

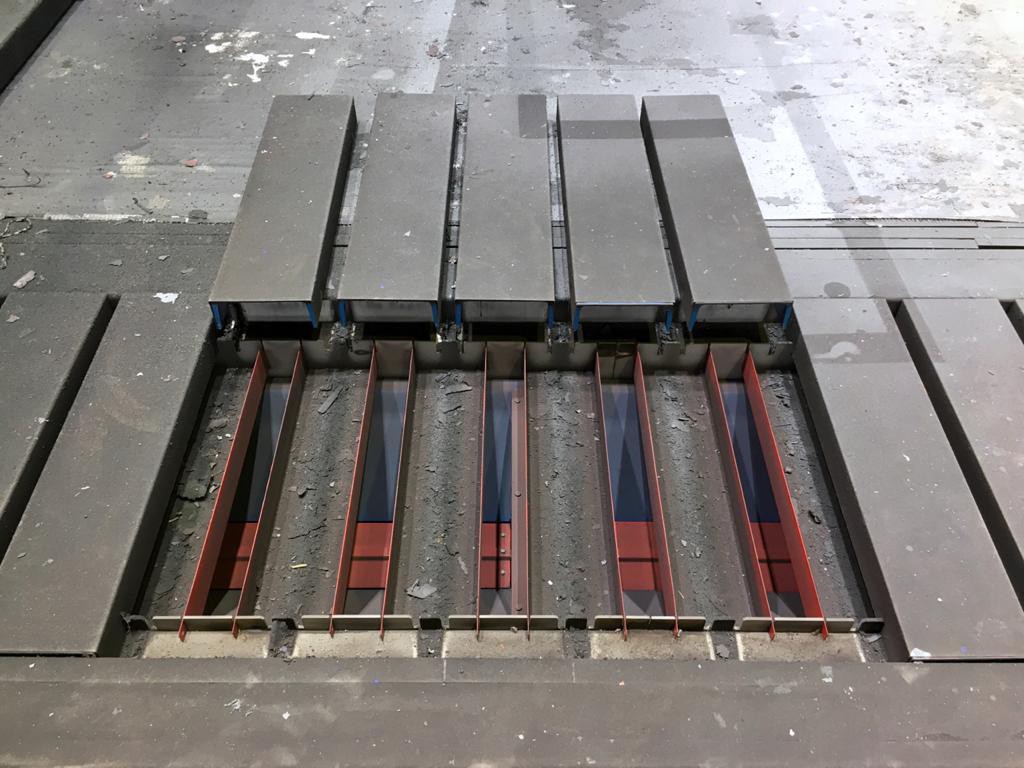

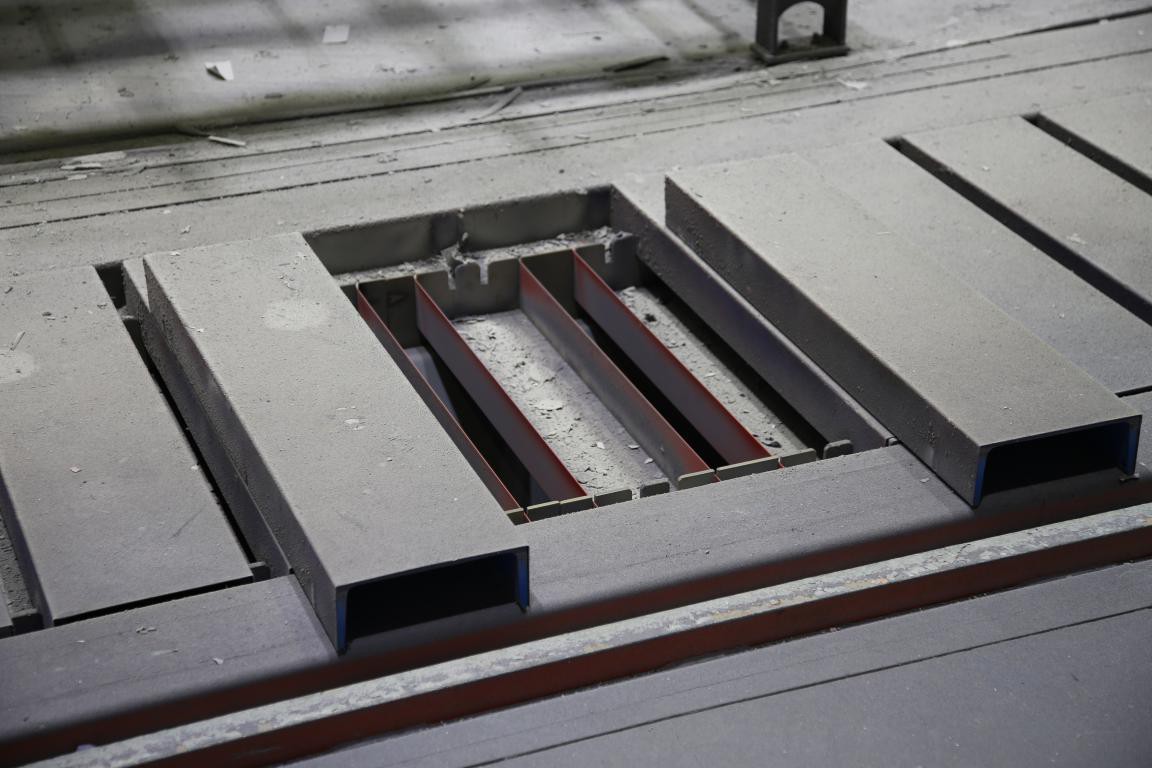

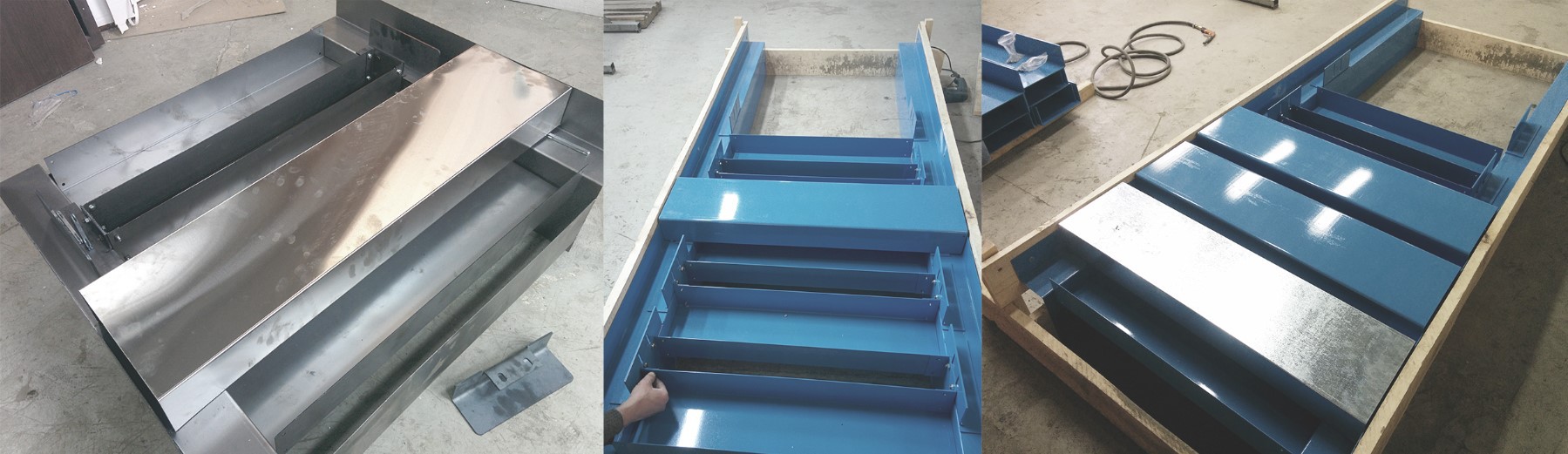

Конструкция лабиринтного пола - разборная, верхняя его часть может сниматься благодаря специальным приспособлениям, которые идут в комплекте поставки.

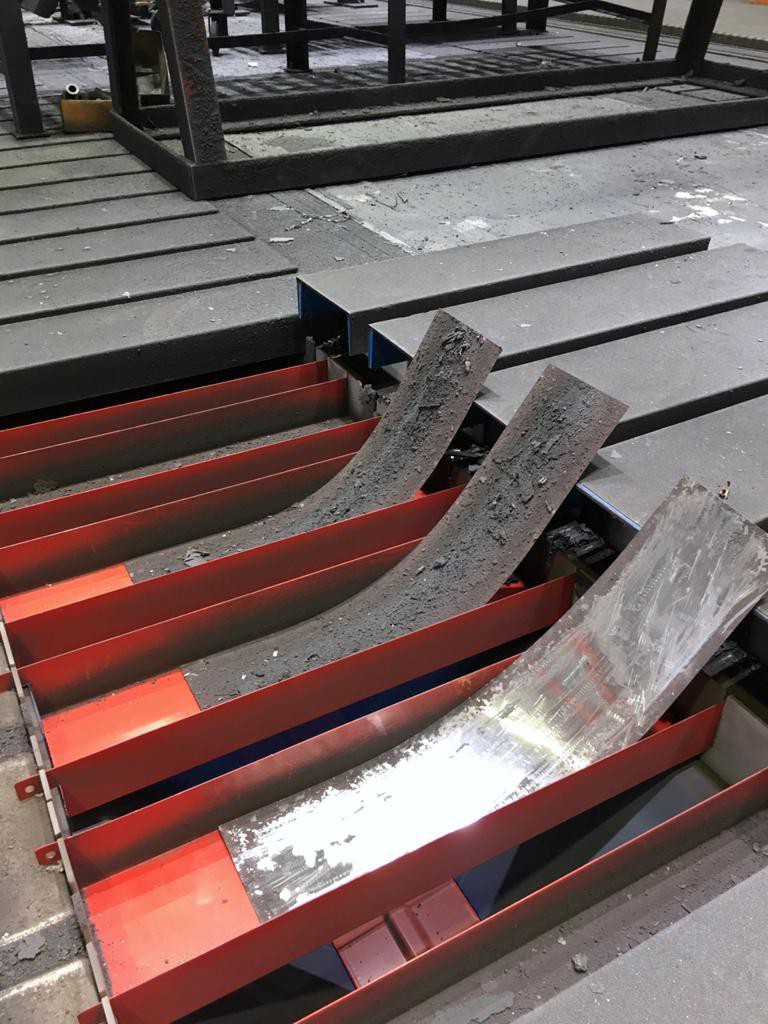

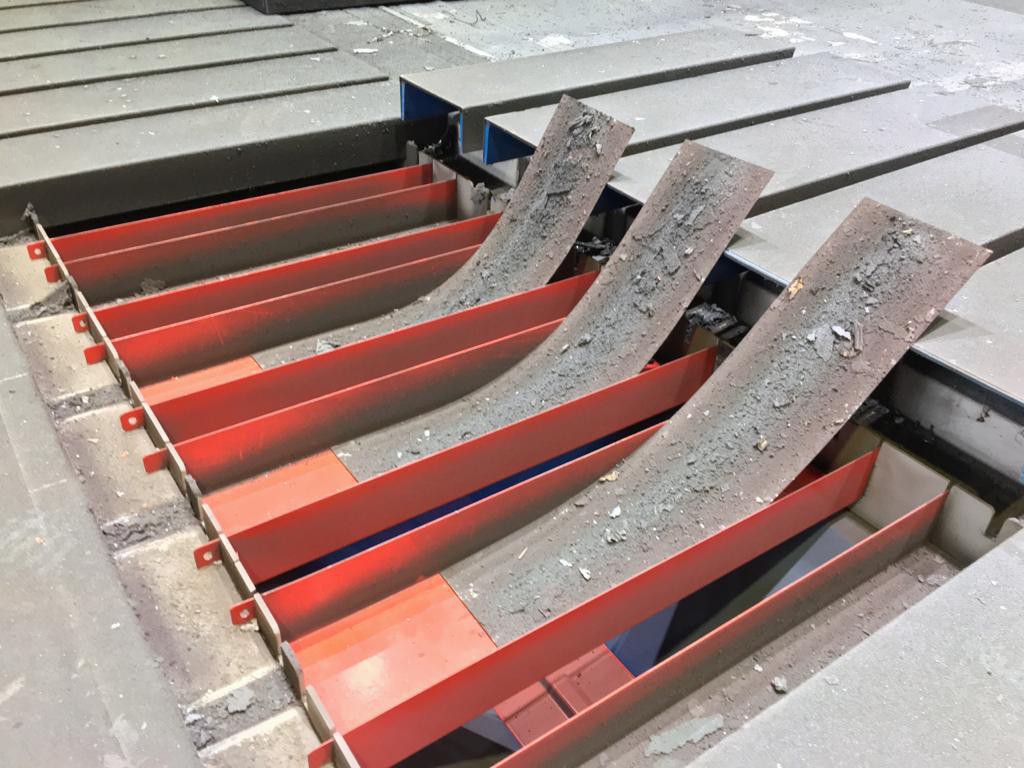

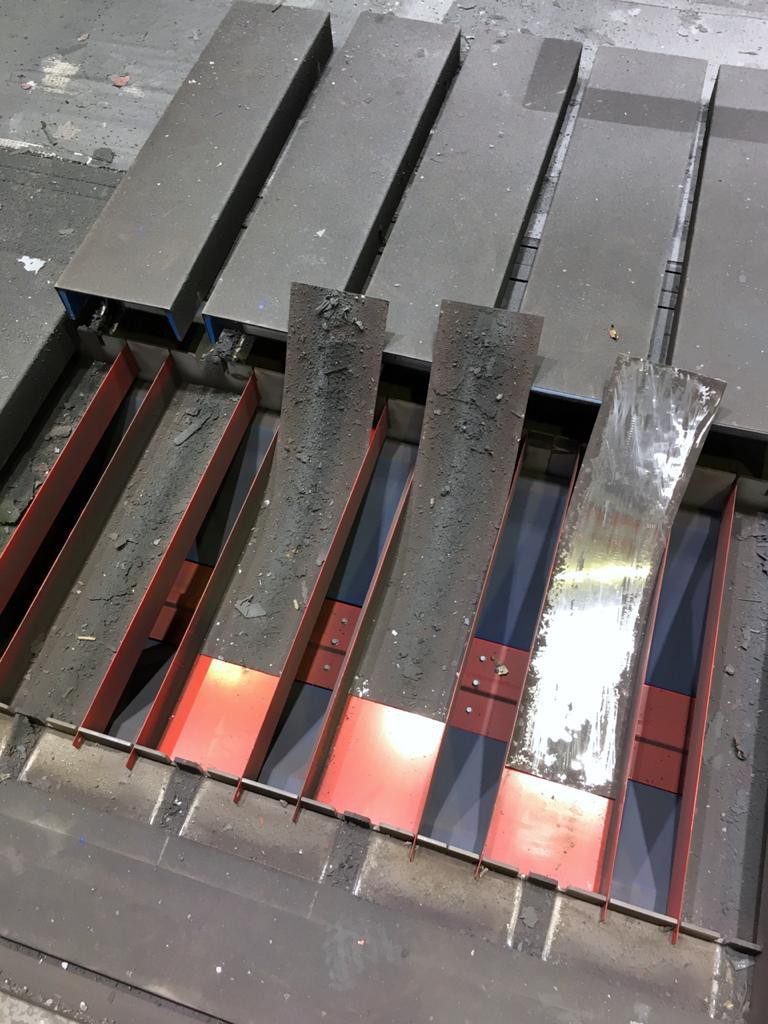

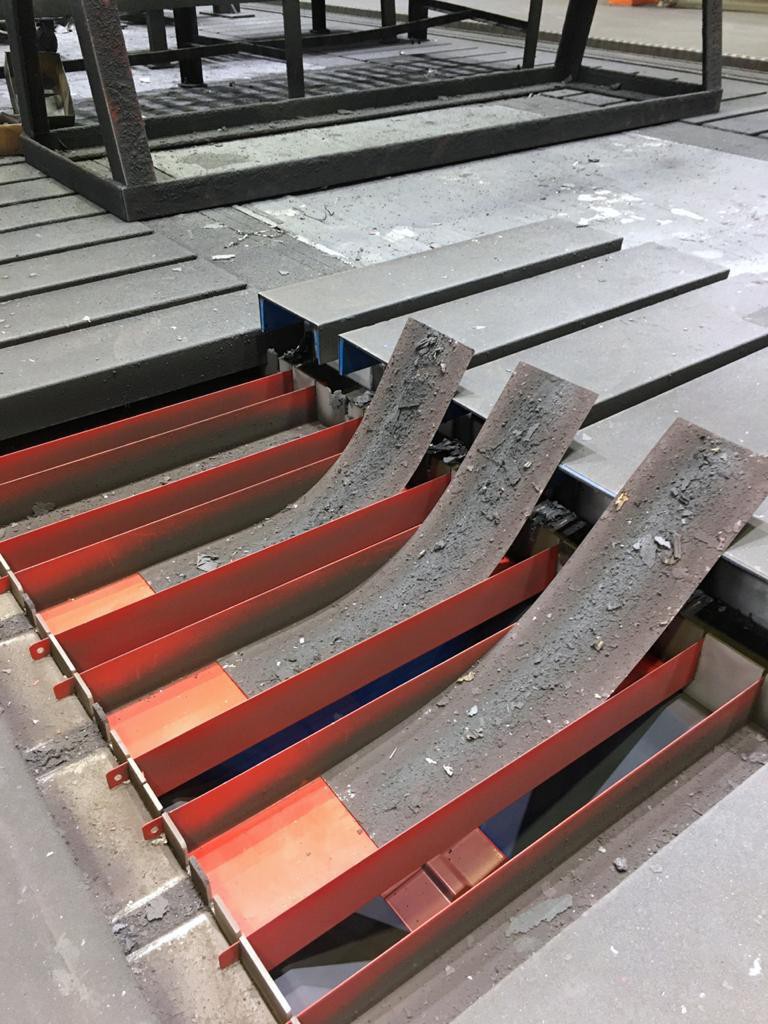

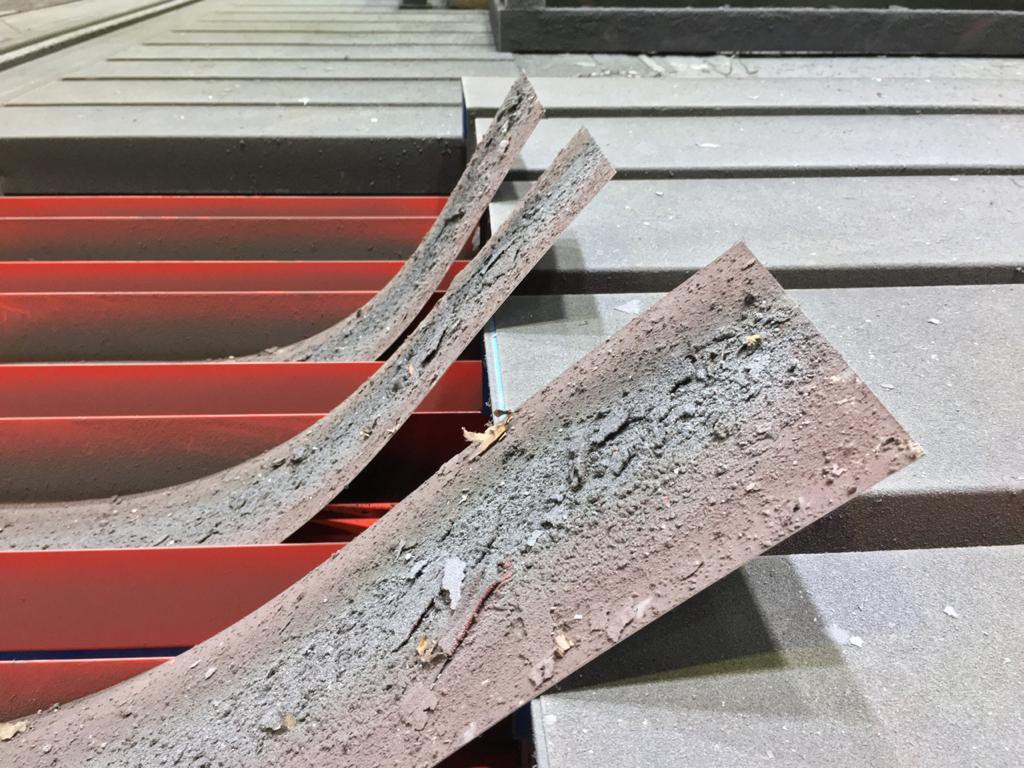

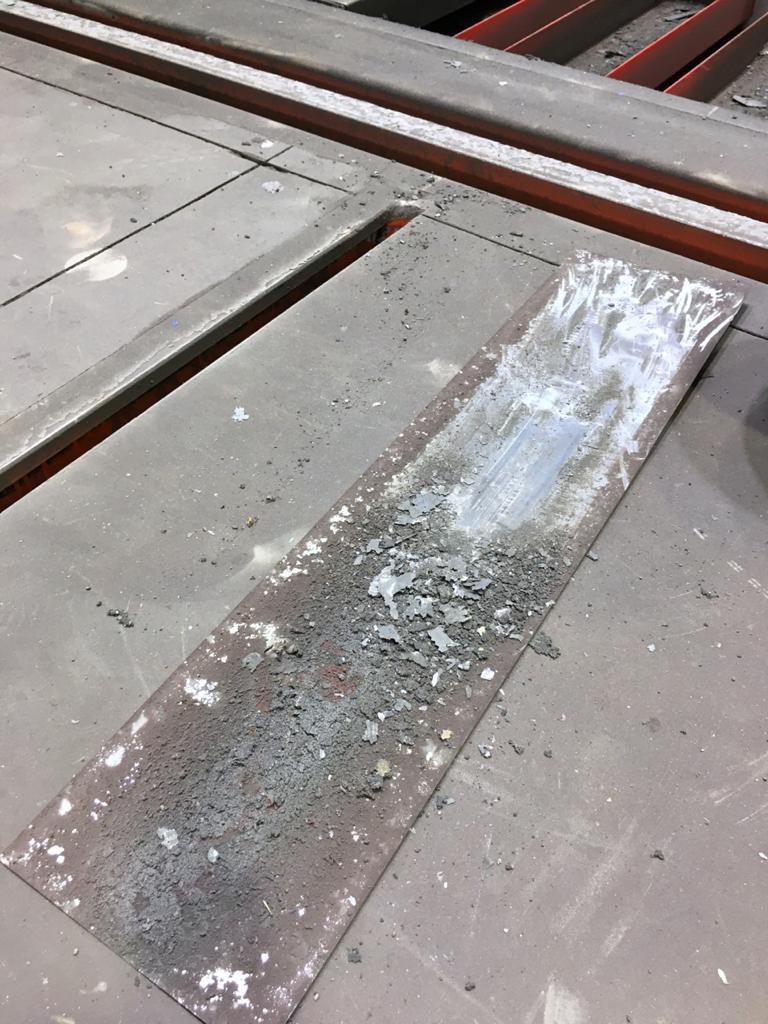

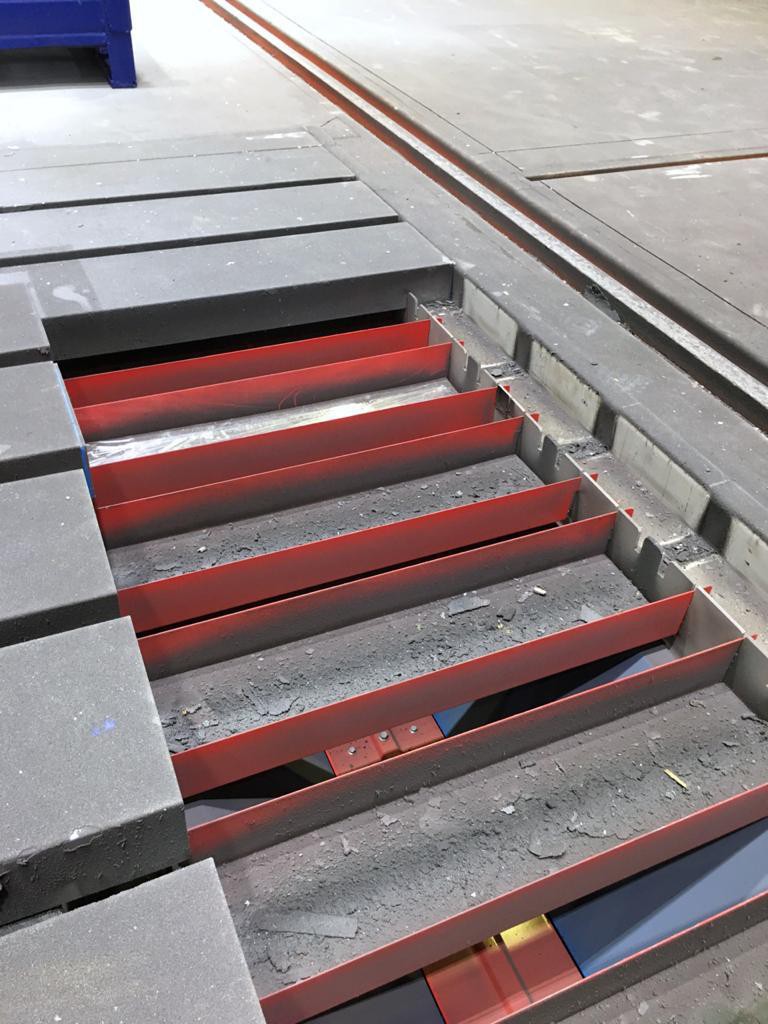

В лабиринте устанавливается дешевая пленка, которая с легкостью сдирается вместе с осевшей на ней краской, затем утилизируется. В итоге, лабиринтный пол остается чистым. Класс очистки G2 означает, что лабиринтный пол собирает до 75% краски.

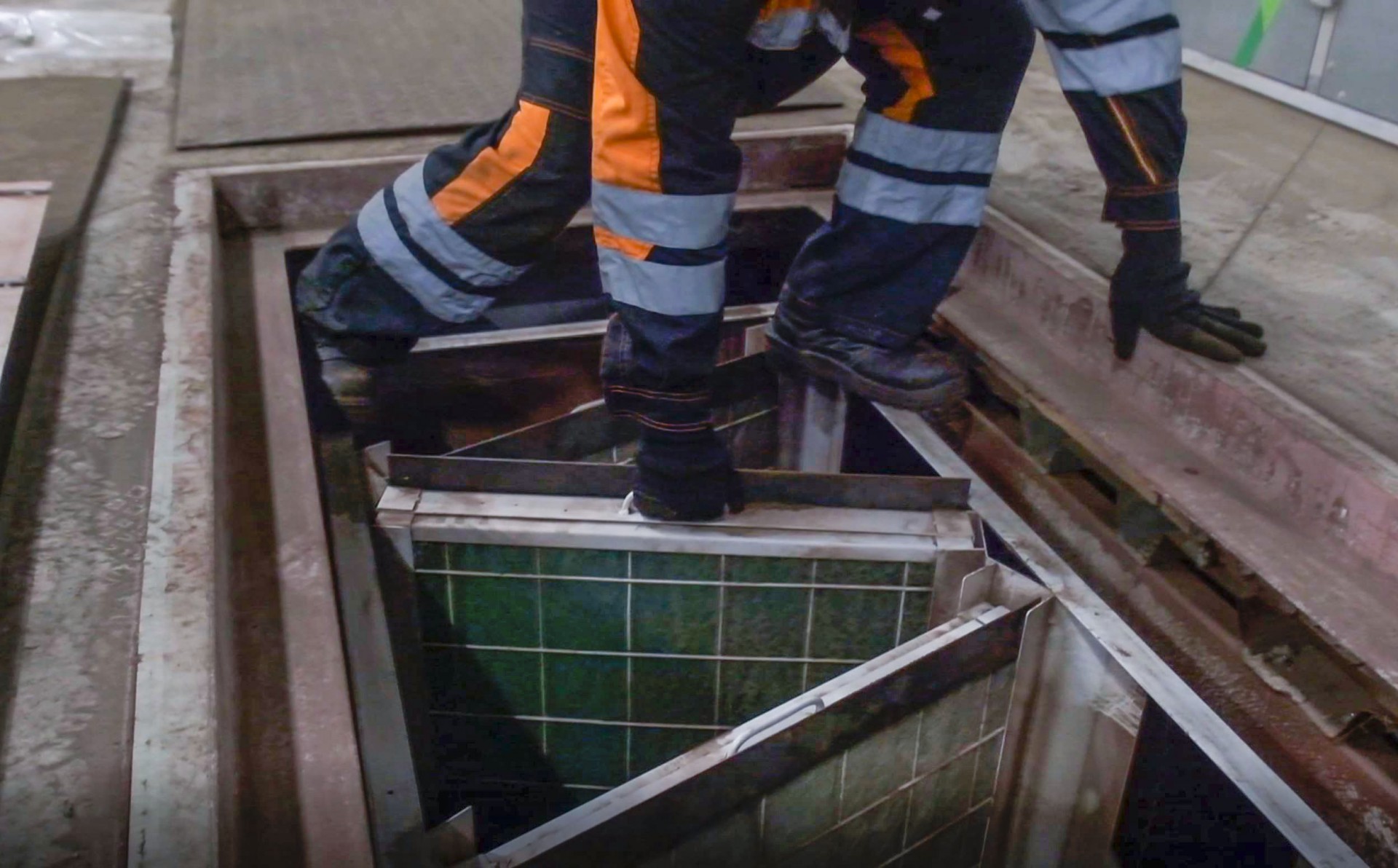

2 ступень фильтрации вытяжного воздуха устанавливается перед вентиляционным агрегатом. Это фильтры G3 (краскоостанавливающие стекловолоконные фильтры), устанавливаются они в бетонном канале, имеют доступ через пространство цеха, их можно заменять через специальные люки. Система автоматики оповещает, когда нужно менять фильтры. 3-я ступень фильтрации воздуха расположена в вентагрегате, это карманный фильтр G4.

Лабиринтные фильтры не имеют дорогостоящих расходных материалов, поэтому зона открытой окраски является экономичным оборудованием.
