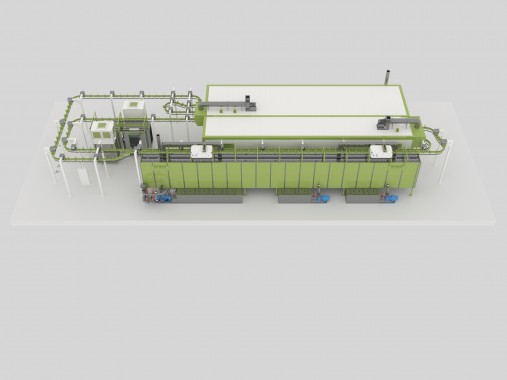

Линия порошковой окраски с монорельсовым конвейером для светотехнического оборудования

SPK-линия установлена на производственной площадке заказчика. Назначение линии — полимерное окрашивание светотехнического оборудования.

Выполняемые работы, временные затраты:

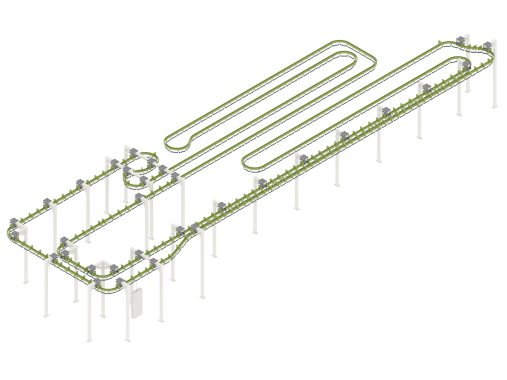

Между участками обработки изделия передаются на монорельсовой подвесной транспортной системе (конвейере):

• автоматический непрерывный конвейер;
• грузоподъёмность крюка — 30 кг;
• длина транспортного пути — 175 метра;
• расстояние между крюками — 400 мм;
• 2 приводных установки;
• карданная бипланарная цепь — 180 метров;
• группы натяжения, зоны теплового расширения;
• расчётная скорость 2.3 м/мин.

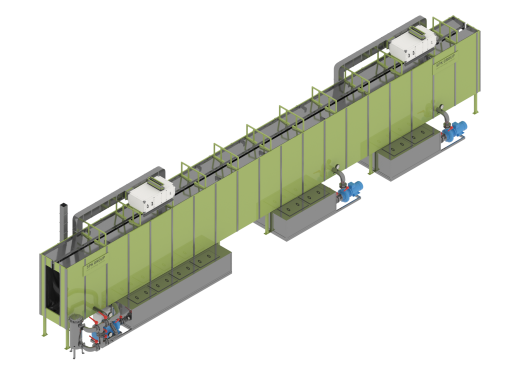

Камера обработки растворами:

• 19 000 х 12 000 х 2400 мм;
• сварная конструкция с утеплением минеральной ватой;
• зона струйного облива обезжиривающим и фосфатирующим раствором;
• зона струйного облива технической водой;
• зона струйного облива деминерализованной водой;
• в водно-масляном отделителе смазочного масла установлен насос мощностью 0,16 кВт, напором 4,5 метра.

Печь термосушки:

• 14 900 х 2400 х 3590 мм;
• циркуляционный вентилятор;
• вентиляционная установка;
• природный газ для нагрева воздуха.

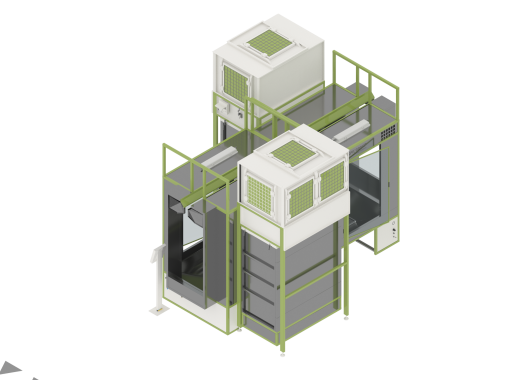

Камера окрашивания:

• картриджная камера;
• металлический корпус
• проёмы для операторов — 2 шт;
• безопасные светильники;
• ВФУ 5600 м³/час — 2 шт;
• система рекуперации, обеспечивающая сбор до 99 % неосевшей краски;
• пневматическая обвязка;
• обдувочный пистолет — 1 шт;
• автоматический пистолет — 8 шт;
• манипулятор для автоматического пистолета — 2 шт;
• ручной пистолет — 2 шт;
• рамка позиционирования изделия — 1 шт;
• блок управления.

Камера полимеризации:

• рабочая температура — 180°С;
• диапазон температур — 180°С — 210°С.
