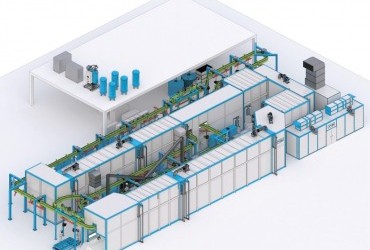

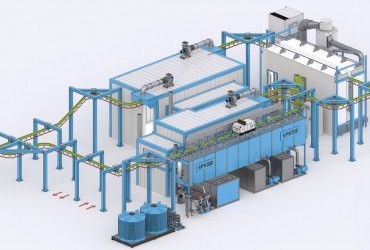

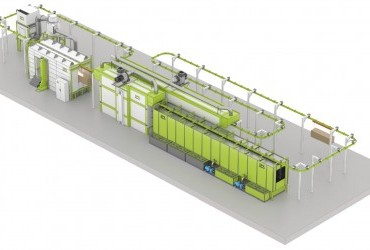

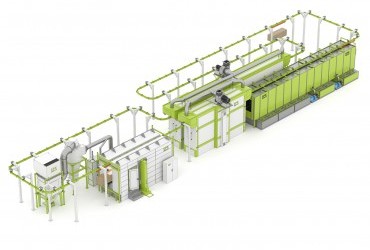

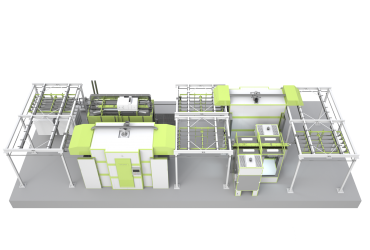

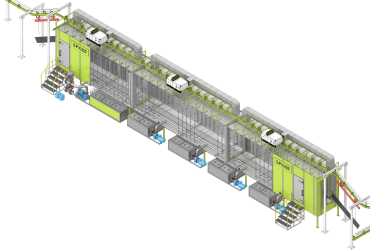

Автоматические линии порошковой окраски с монорельсовым конвейером SPK

В условиях современного промышленного производства ключевыми факторами рентабельности становятся автоматизация процессов и оптимизация внутрицеховой логистики. Инжиниринговая компания SPK GROUP проектирует, производит и поставляет под ключ высокопроизводительные автоматические линии порошковой окраски SPK, оснащенные подвесным монорельсовым конвейером.

Данный тип малярных комплексов разработан для организации непрерывного поточного нанесения полимерных покрытий на металлоизделия в серийных и крупносерийных объемах. Использование надежного механизированного транспорта позволяет полностью исключить ручной труд при межоперационном перемещении деталей, минимизировать брак из-за человеческого фактора и обеспечить стабильно высокий темп выпуска готовой продукции.

Принцип работы и технологические этапы конвейерной линии

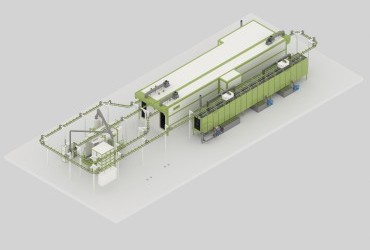

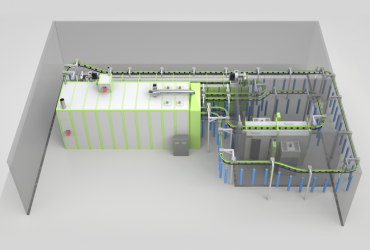

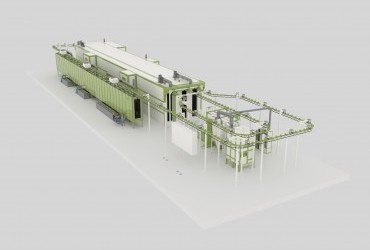

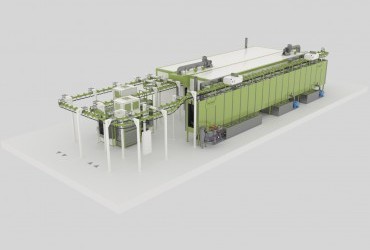

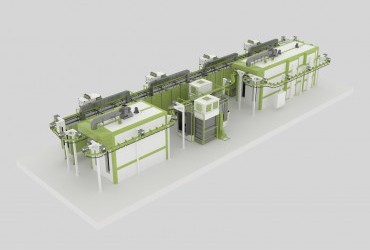

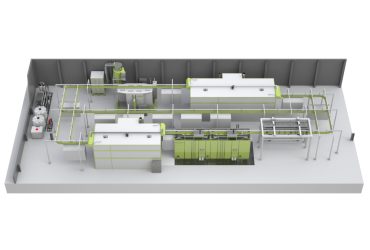

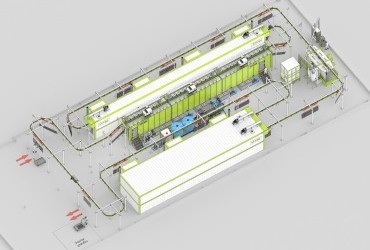

Сердцем комплекса является замкнутый подвесной монорельсовый путь (цепного или карданного типа). Закрепленные на конвейере заготовки последовательно и с заданной скоростью проходят через все зоны технологического цикла:

1. Автоматическая подготовка поверхности (МО): многостадийная струйная очистка в проходном туннеле. В зависимости от ТЗ заказчика здесь происходят химическое обезжиривание, фосфатирование (или нанотехнологическая обработка поверхностей) и промывка деминерализованной водой для создания максимальной адгезии.

2. Проходная печь сушки от влаги: удаление остатков растворов перед нанесением порошка в условиях регулируемого высокотемпературного обдува.

3. Камера автоматического напыления: изделия перемещаются мимо роботизированных манипуляторов (реципрокаторов). Датчики считывают геометрию деталей, а электростатические пистолеты-распылители равномерно наносят порошковую краску. Система циклонной рекуперации возвращает до 98% неосевшего порошка обратно в цикл.

4. Печь полимеризации: оплавление и запекание порошкового слоя при температуре 180–200°C. Траектория монорельса внутри печи рассчитывается таким образом, чтобы обеспечить необходимое время выдержки при пиковой температуре.

5. Зона охлаждения и выгрузки: готовые изделия остывают непосредственно на подвесах конвейера и поступают на пост технического контроля и упаковки.

Конструктивные преимущества оборудования SPK

Индивидуальный расчет нагрузок Прочность монорельсового пути, шаг подвесов и мощность приводных станций рассчитываются строго под сортамент заказчика. Мы создаем системы для транспортировки как легких длинномерных профилей, так и массивных штампованных или литых узлов весом в несколько сотен килограммов.

• Идеальная синхронизация: плавный ход цепи без рывков критически важен для корректной работы автоматики напыления. Это гарантирует строго заданную толщину сухого слоя лакокрасочного покрытия на всей площади детали.

• Термо- и химостойкость элементов: каретки, направляющие и тяговые цепи изготавливаются из износостойких сплавов со специальной смазкой, выдерживающей длительное воздействие высоких температур в печах и агрессивных сред в туннелях мойки.

• Экономия пространства цеха: подвесной формат логистики позволяет задействовать верхний ярус помещения, освобождая полезную площадь на полу для складирования заготовок и работы смежных участков.

• Умное управление на базе ПЛК (PLC): скорость движения монорельса, параметры температуры в камерах и режимы напыления настраиваются оператором с единого сенсорного пульта АСУ ТП.

Проектирование и поставка от SPK GROUP

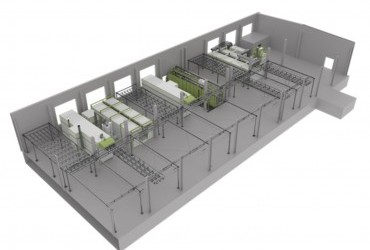

Мы реализуем проекты по схеме (инжиниринг, поставка, строительство). Специалисты SPK GROUP разработают оптимальную топологию путей (прямолинейную, П-образную, кольцевую) под архитектурные особенности вашего цеха, проведут шеф-монтаж, пусконаладочные работы и обучение вашего персонала.

Чтобы купить автоматическую линию порошковой окраски SPK с монорельсовым конвейером или получить предварительный расчет окупаемости оборудования для вашего предприятия, оставьте заявку на сайте или свяжитесь с нашим коммерческим отделом.
