Линия порошковой окраски огнетушителей

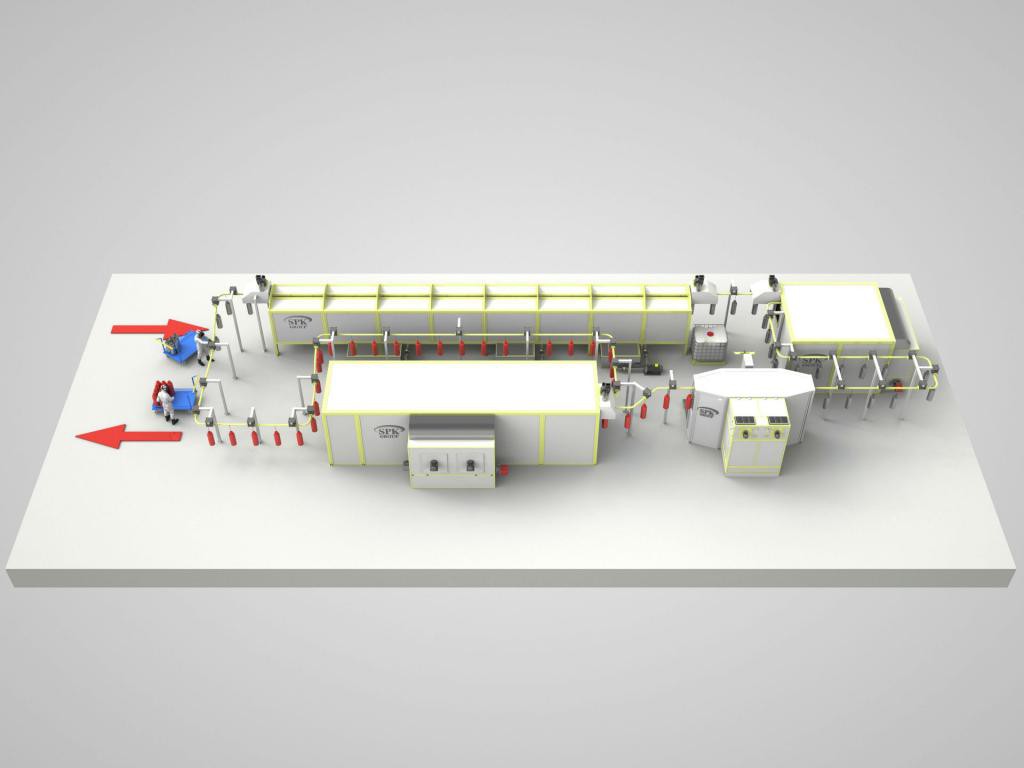

Данным проектом покрасочной линии предусматривается автоматическая окраска изделий, перемещающихся по автоматической конвейерной линии. Обрабатываемые изделия - огнетушители ОП-2 и ОП-4. Габариты изделий: 650х170 мм.

Оборудование Линии служит для обеспечения автоматической подготовки поверхности в трехступенчатом агрегате химической подготовки и сушку при рабочих температурах +80…+120 град. С, автоматическую покраску изделий порошковой краской, докраску в ручном режиме, полимеризацию покрытия, снятие изделий с линии.

Последовательность операций, проводимых в Линии:

  1. Загрузка изделия на линию оператором в ручном режиме.
  2. Автоматический облив изделия раствором совмещенного фосфатирования/ обезжиривания.
  3. Облив изделий водой автоматический.
  4. Сушка изделий при значениях температур от +80 °С до +120 °С.
  5. Охлаждение изделий в цеховом пространстве до 50-60 °С.
  6. Нанесение порошковой краски на изделия при помощи авто-манипулятора.
  7. Полимеризация краски в печи с рабочей температурой +80 °С до +120 °С.
  8. Охлаждение изделий в цеху.
  9. Снятие изделий с линии.

Скорость движения конвейера – 4 метра в мин. Длина такта составляет 0,8 м. Средняя скорость изделия: 1,14 метра в мин. Время прохождения линии изделием составляет 103 мин. Число обрабатываемых изделий в мес.: 20360 шт.

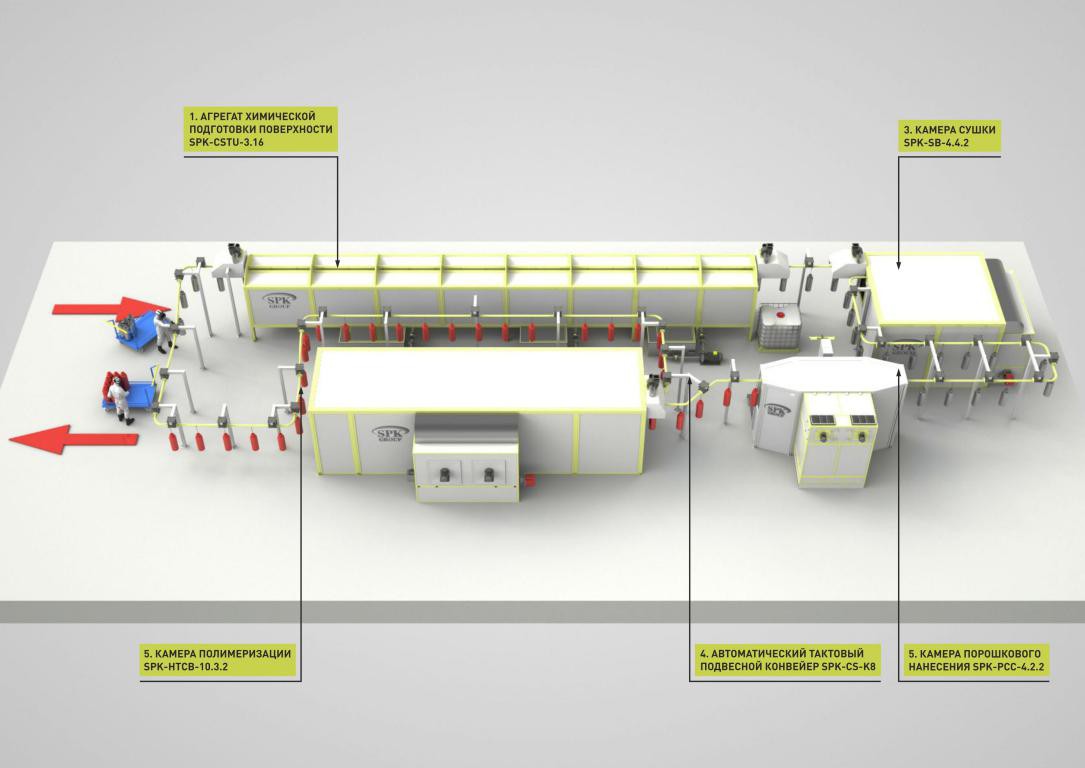

Оборудование линии окраски SPK:

  1. автоматический подвесной тактовый конвейер SPK-CS-K8;
  2. агрегат химической подготовки поверхности SPK-CSTU-3.16;
  3. камера сушки SPK-СB-4.4.2;
  4. камера порошковой окраски проходного типа SPK-PCC-1;
  5. камера полимеризации проходного исполнения SPK-HTСB-16.6.2.
