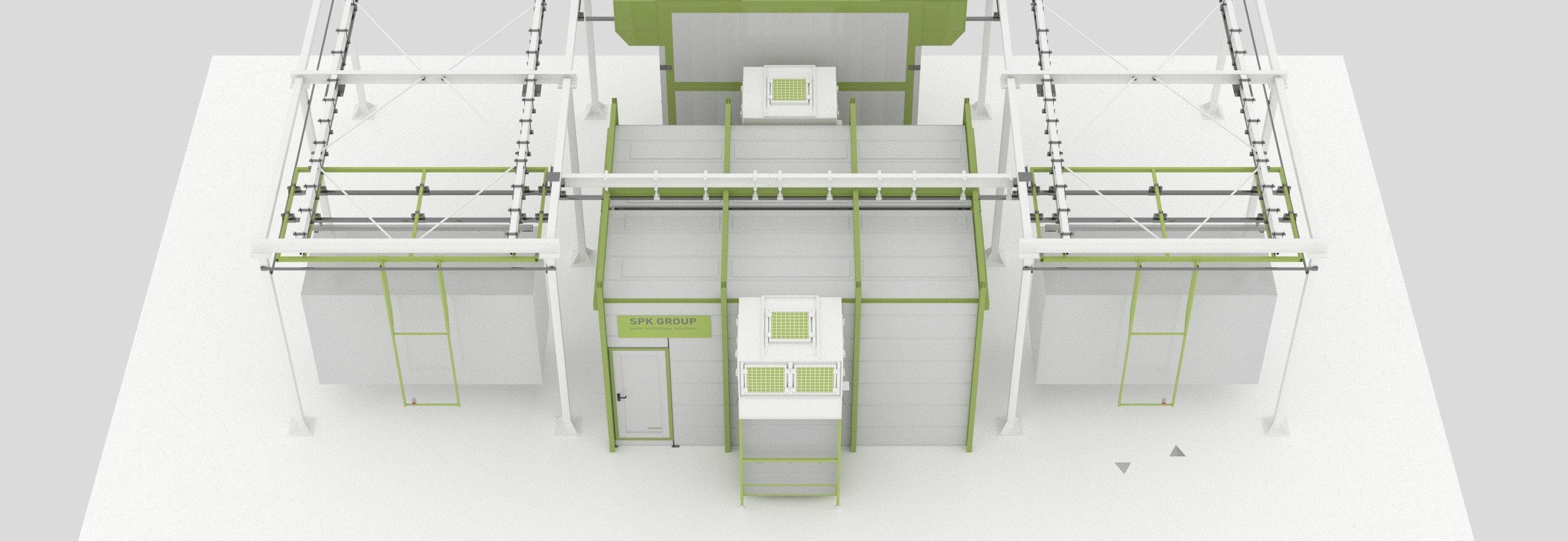

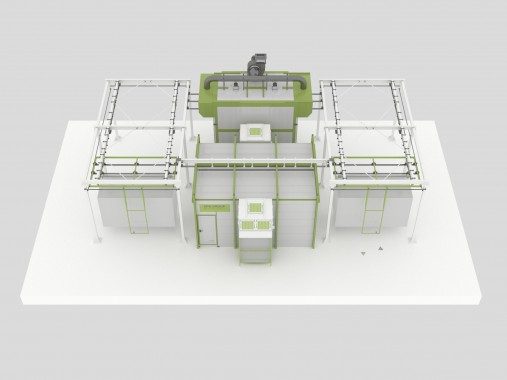

Линия порошковой окраски с ручной конвейерной системой для сельскохозяйственной техники

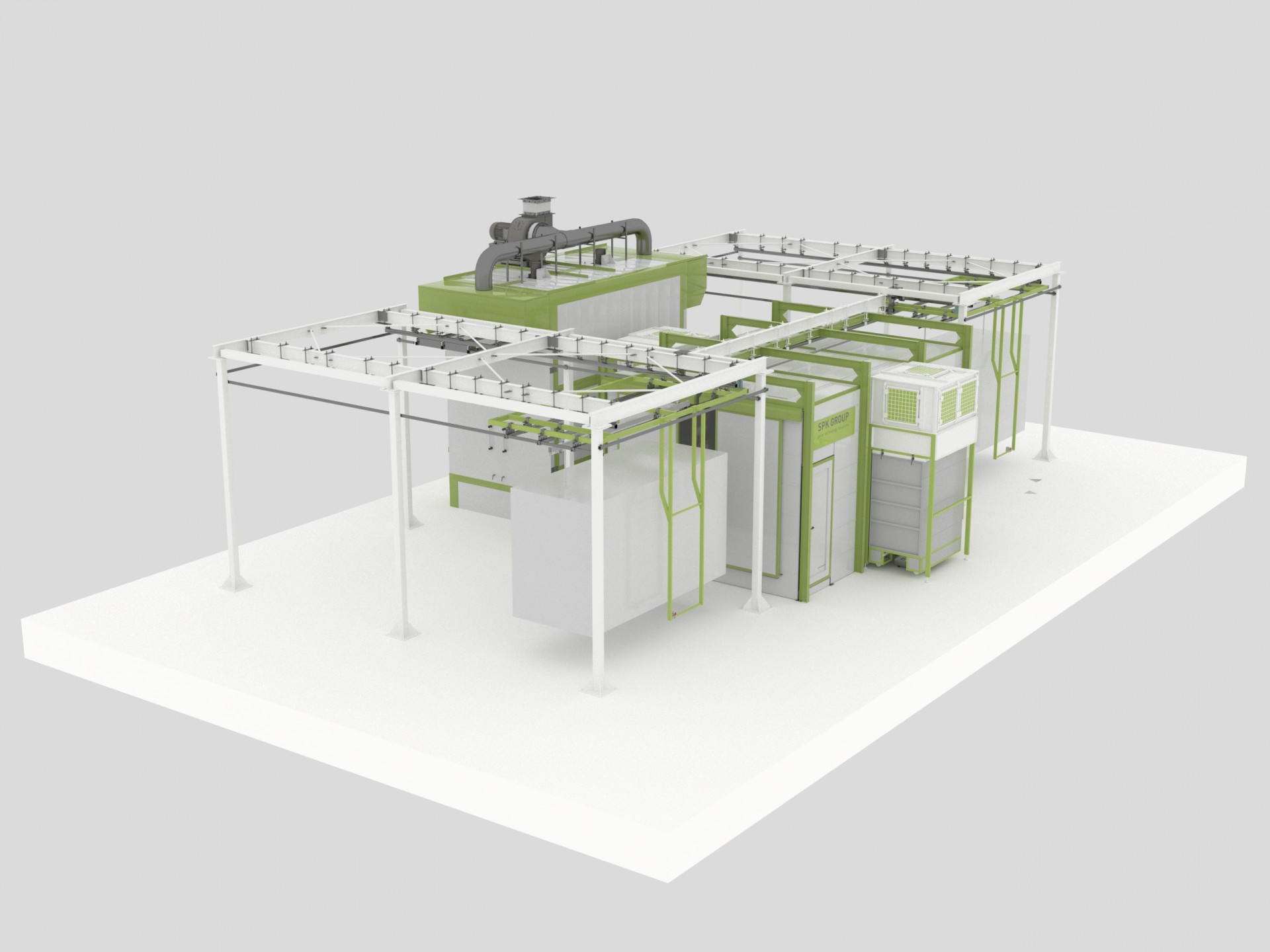

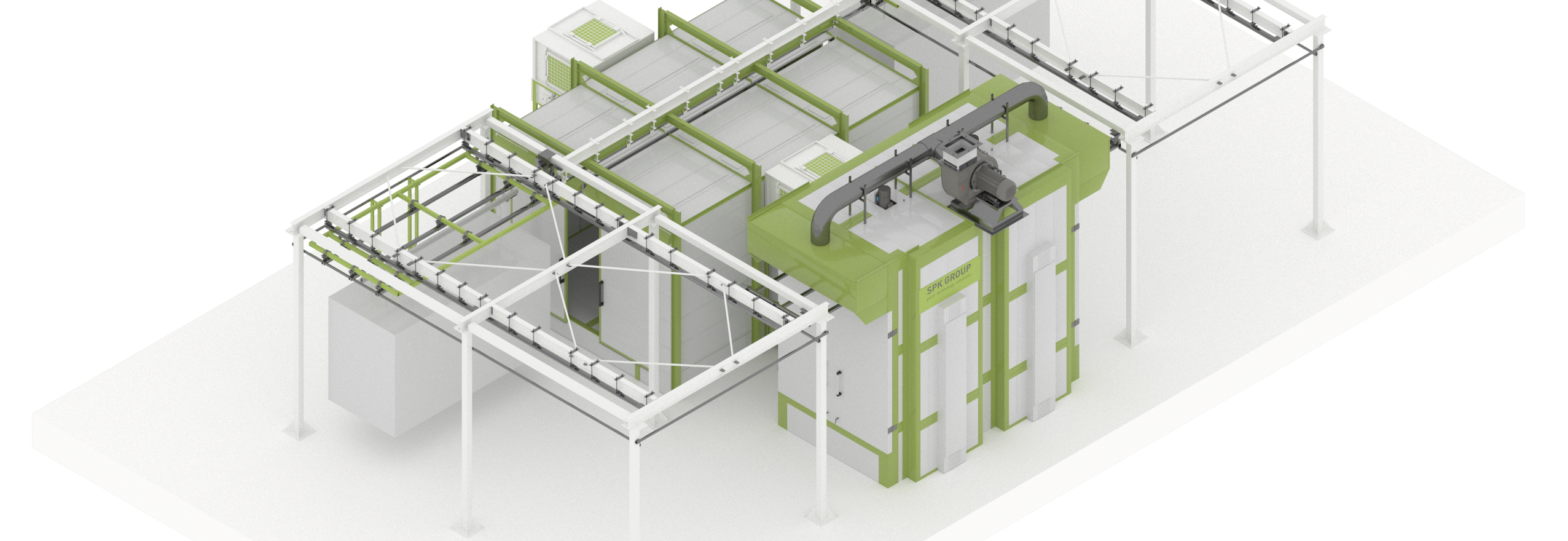

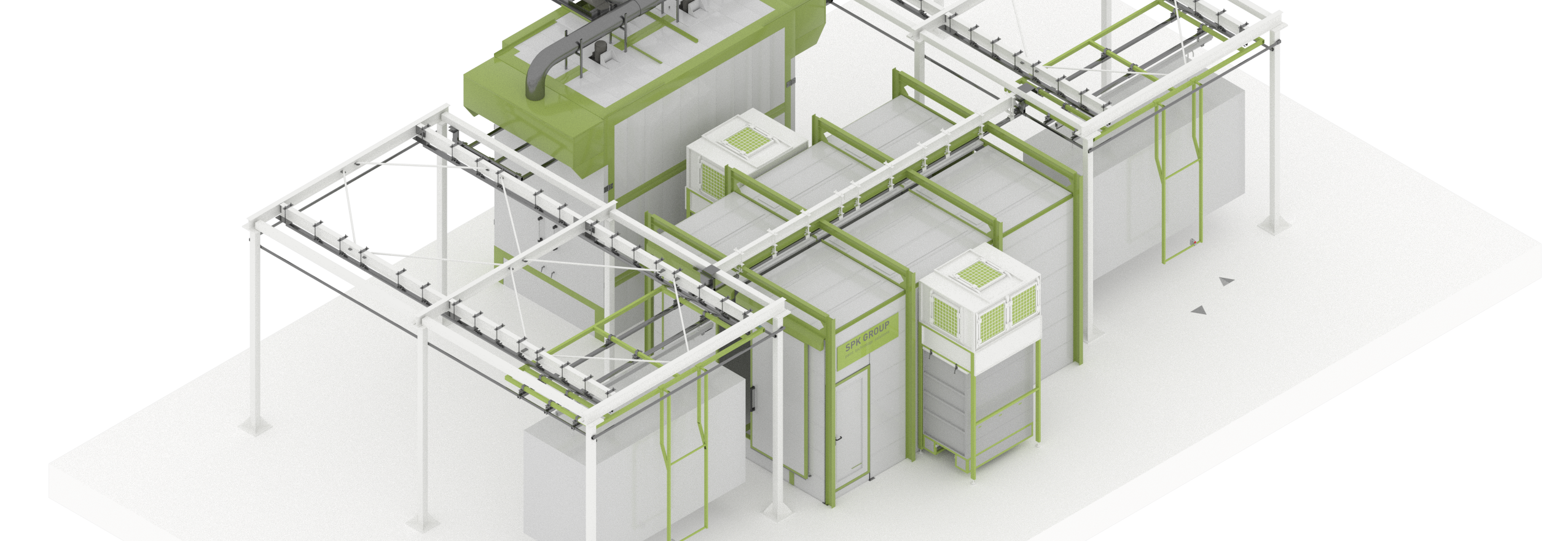

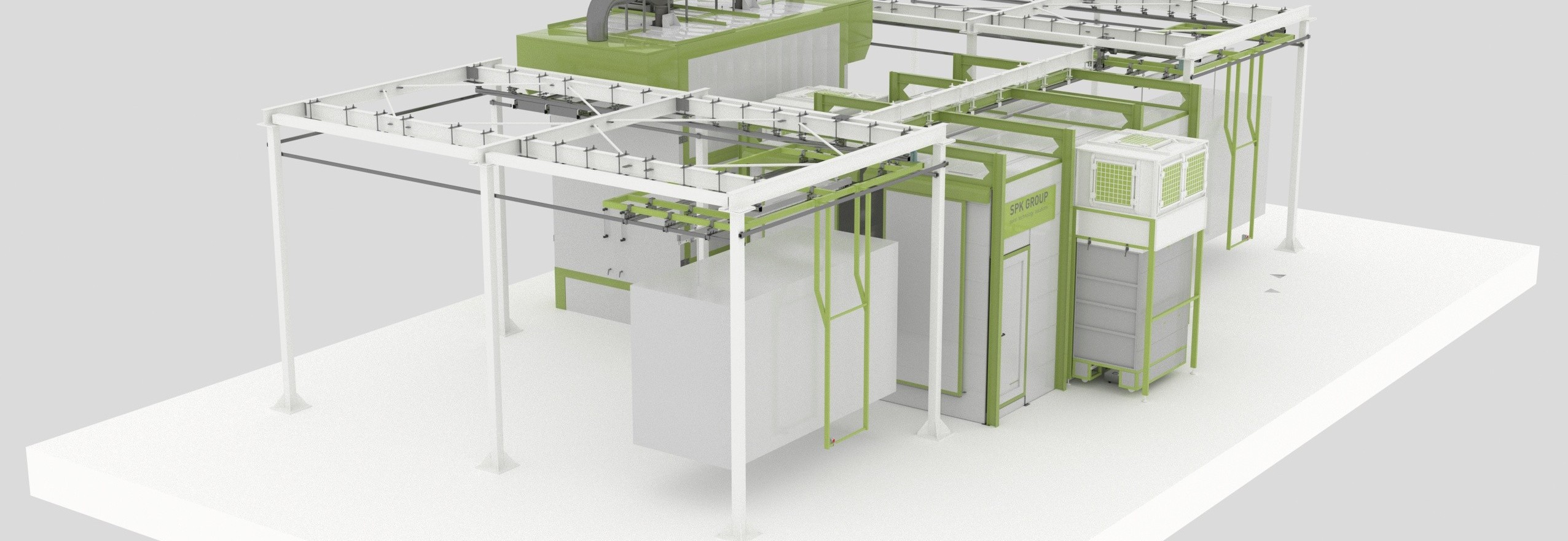

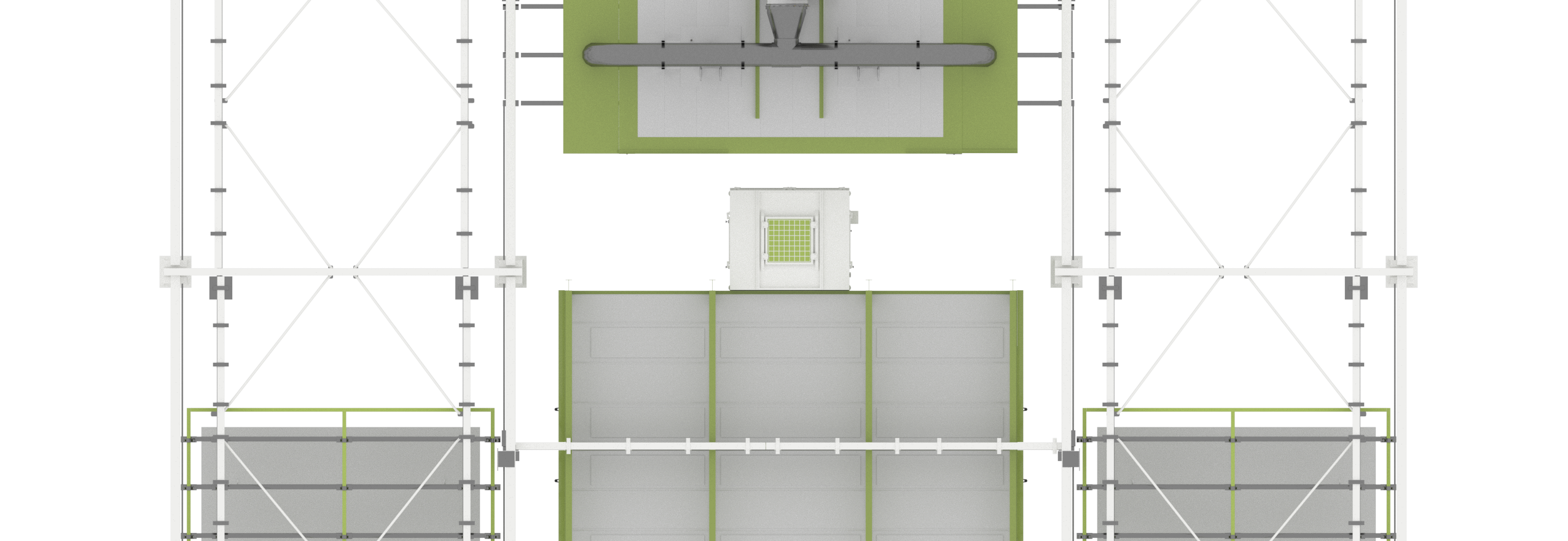

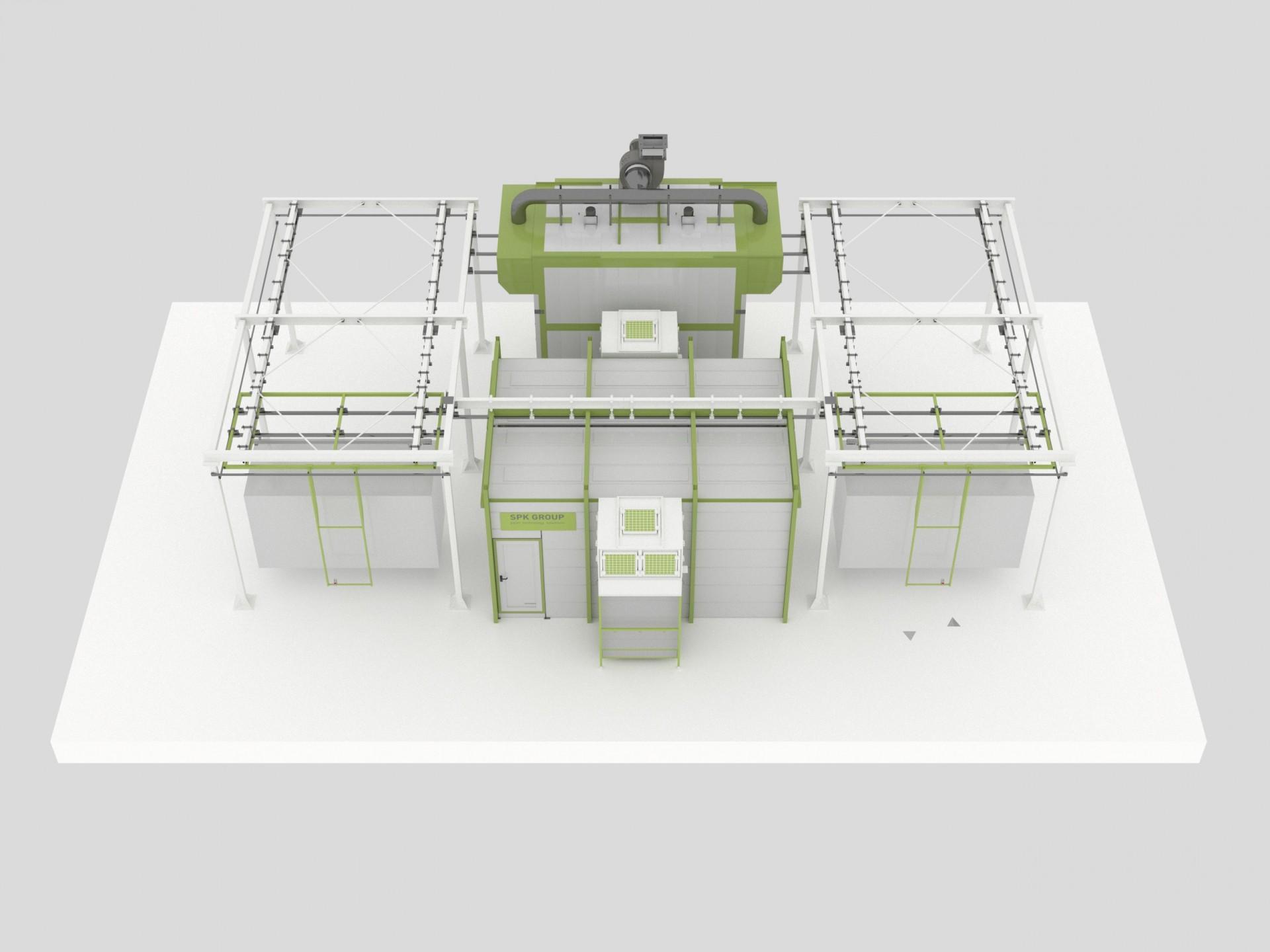

SPK — линия окрашивания сельскохозяйственной техники состоит из камеры нанесения краски, печи термосушки (полимеризации) и объединяющего камеры транспортного ручного конвейера.

Выполняемые на линии операции:

• помещение изделия на траверсу в зоне загрузки — 4 минуты;
• окрашивание — 35 минут;
• термосушка (полимеризация) краски — 40 минут;
• окончательная полимеризация и остывание изделий — 8-10 минут;
• снятие изделия с траверсы в зоне выгрузки — 4 минуты.

Характеристики камер:

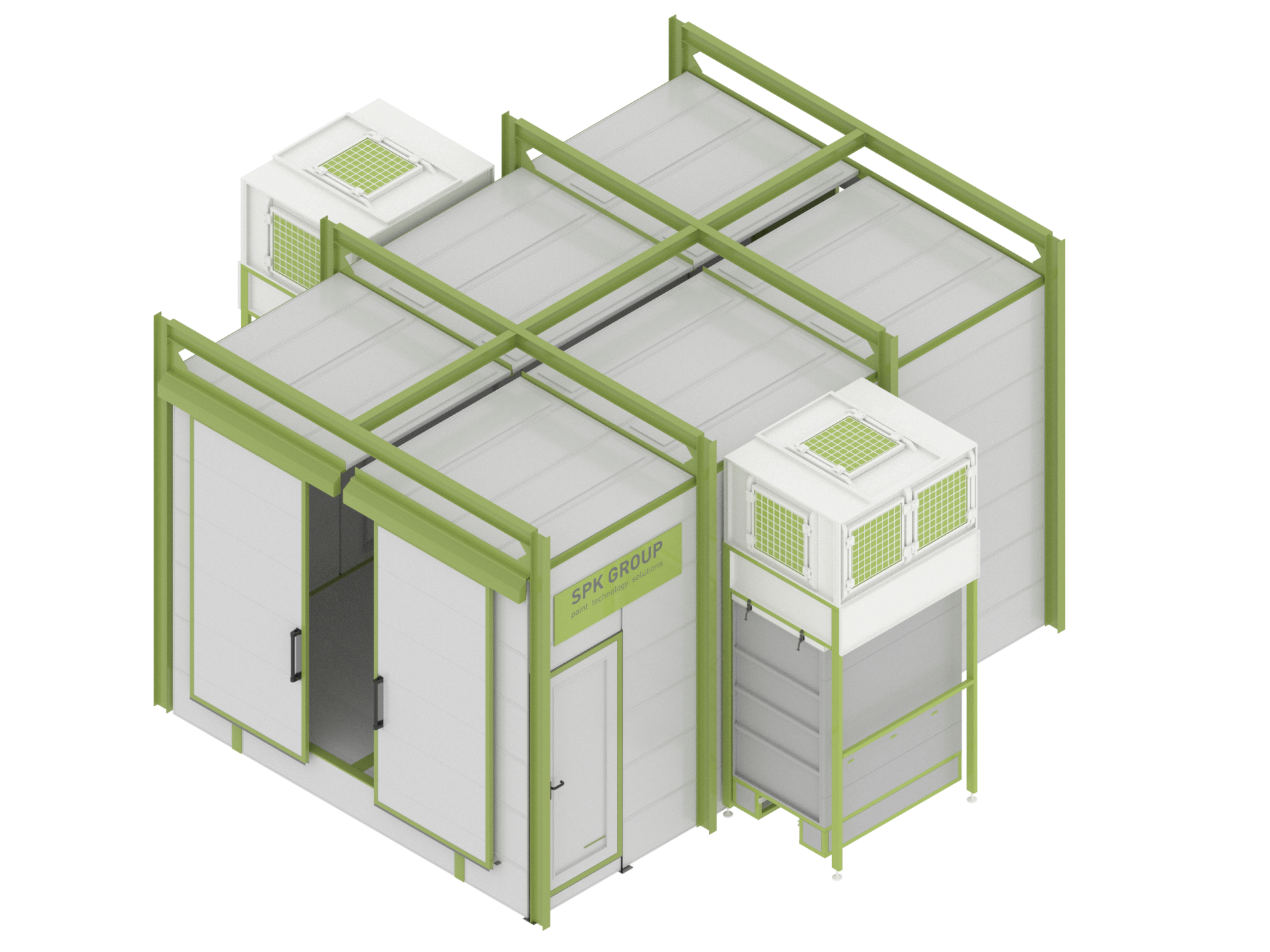

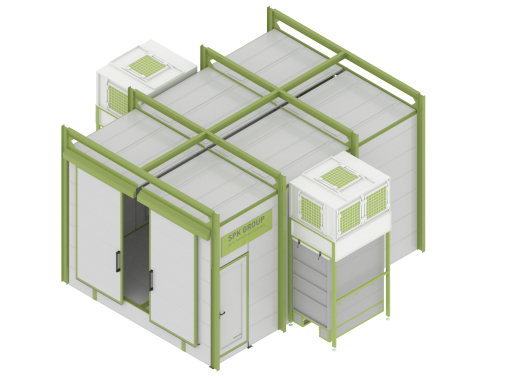

камера окрашивания:

• работы выполняются вручную;
• металлокаркас;
• система освещения;
• система сбора и рекуперации краски;
• вентиляционная установка мощностью 9000 м³/час;
• картриджный фильтр в вытяжных каналах.

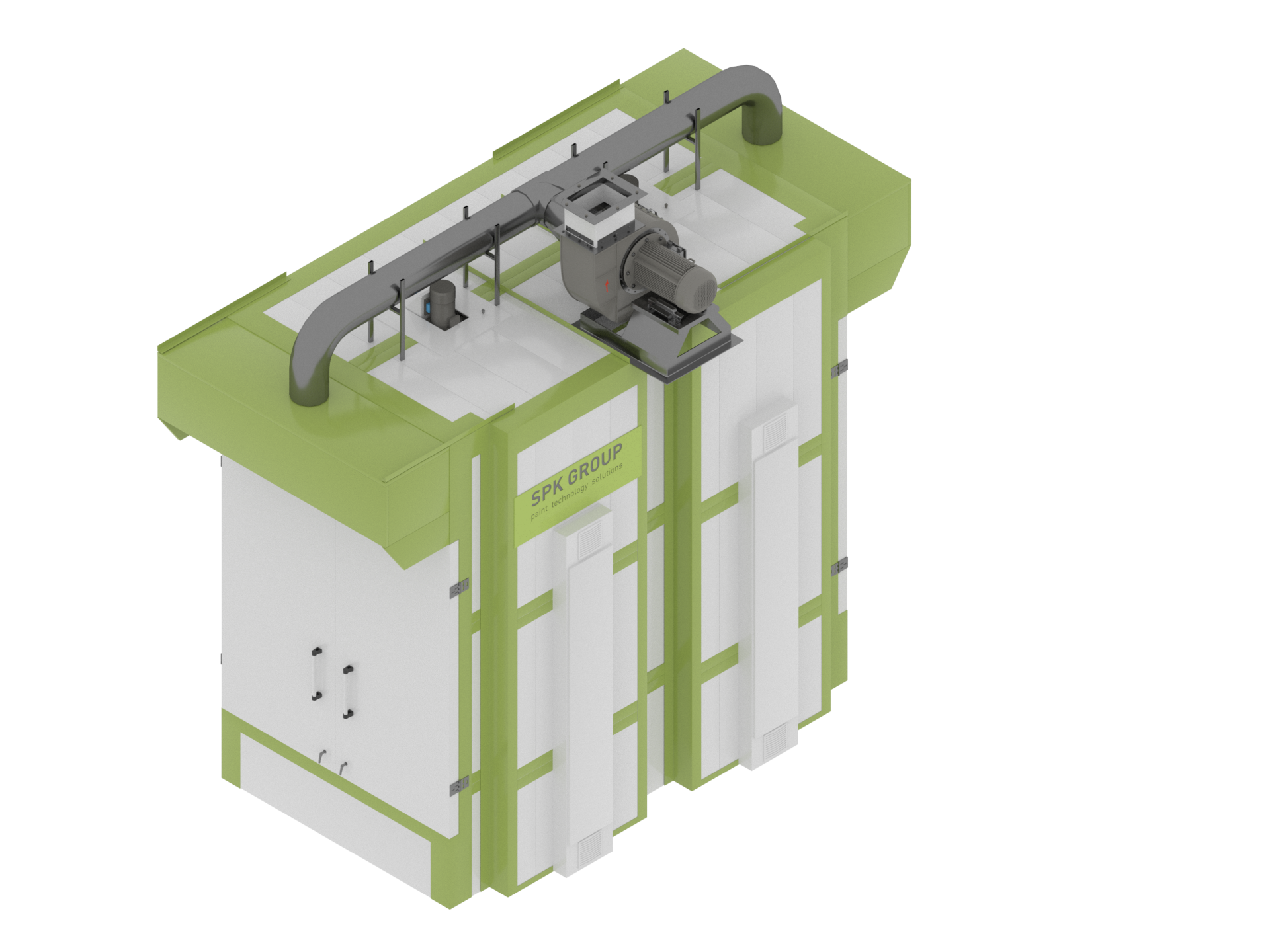

печь термосушки:

• стальная металлоконструкция;
• обшивка сэндвич панелями с заполнением из минеральной ваты. Толщина обшивки — 200 мм по стенам и на потолке, 150 мм — по полу;
• размер — 4300 х 2500 х 4350 мм;
• транспортировочный проем закрыт воротами с термоизоляцией. Окружающее пространство защищено от высоких температур в печи;
• температура сушки — 180 °С;
• максимально возможный нагрев — 220°С;
• фальшпол для равномерного нагрева воздуха;
• термодатчик РТ-100 для контроля температуры;
• вентиляционная установка во взрывозащите;
• печь рассчитана сушку одновременно 3изделий.

Транспортная ручная система для перемещения изделий между камерами без перевешивания:

• перемещение выполняется вручную;
• 6 траверс;
• 2 каретки;
• грузоподъёмность траверсы 300 кг.
