ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОПИСАНИЕ КОМПЛЕКСА ОБОРУДОВАНИЯ ДЛЯ НАНЕСЕНИЯ И СУШКИ ПОРОШКОВЫХ ПОКРЫТИЙ

Данный производственный комплекс разработан для полного цикла обработки поверхностей, нанесения порошковых ЛКМ и последующего термического запекания изделий. Перемещение деталей между технологическими постами осуществляется с помощью ручной подвесной системы конвейерного типа.

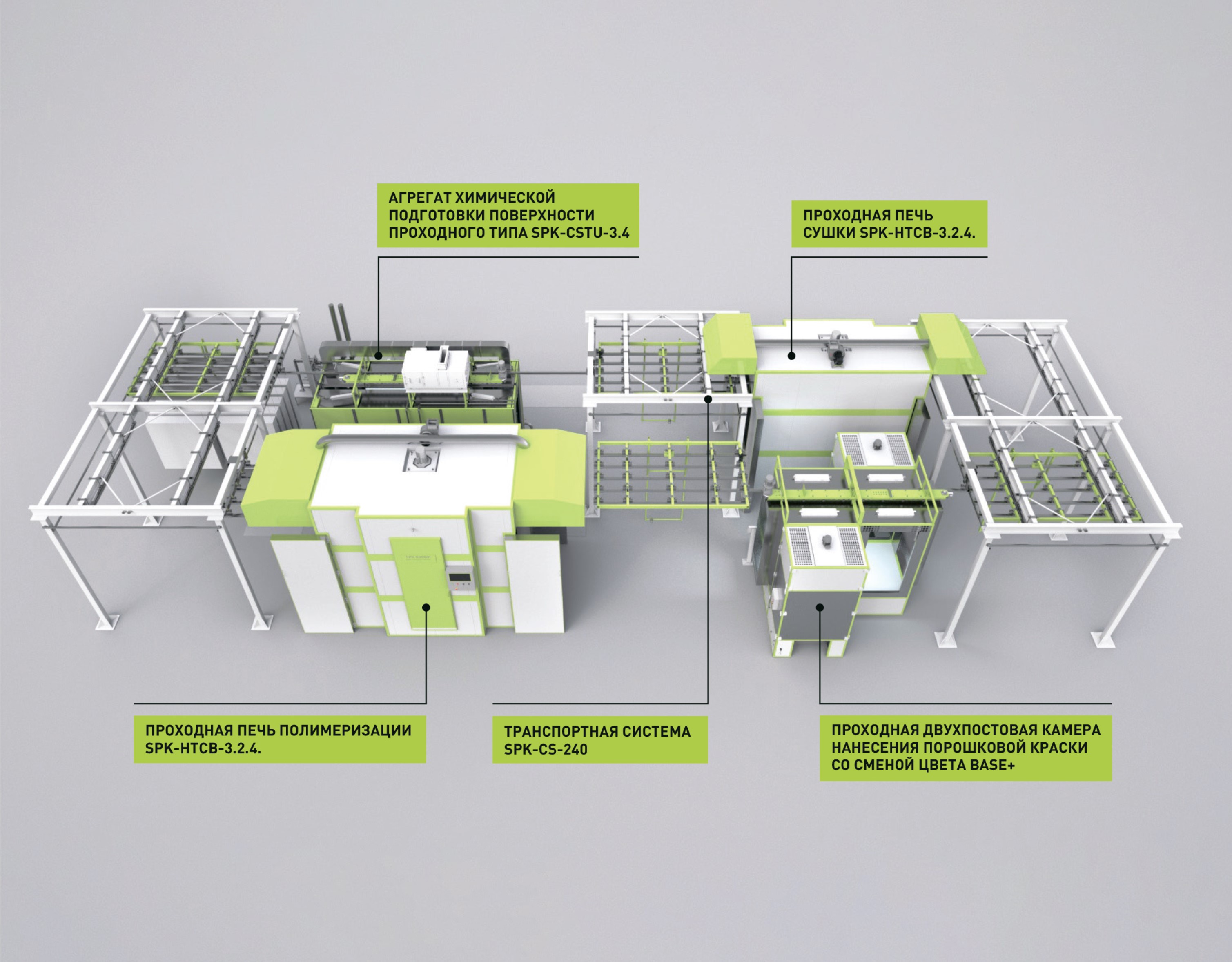

1. Спецификация и состав линии

В базовую инженерную конфигурацию комплекса включены следующие узлы:

1. Подвесная ручная транспортная система плоско-параллельного типа.

2. Агрегат химической подготовки поверхности (АХПП) непрерывного (проходного) действия.

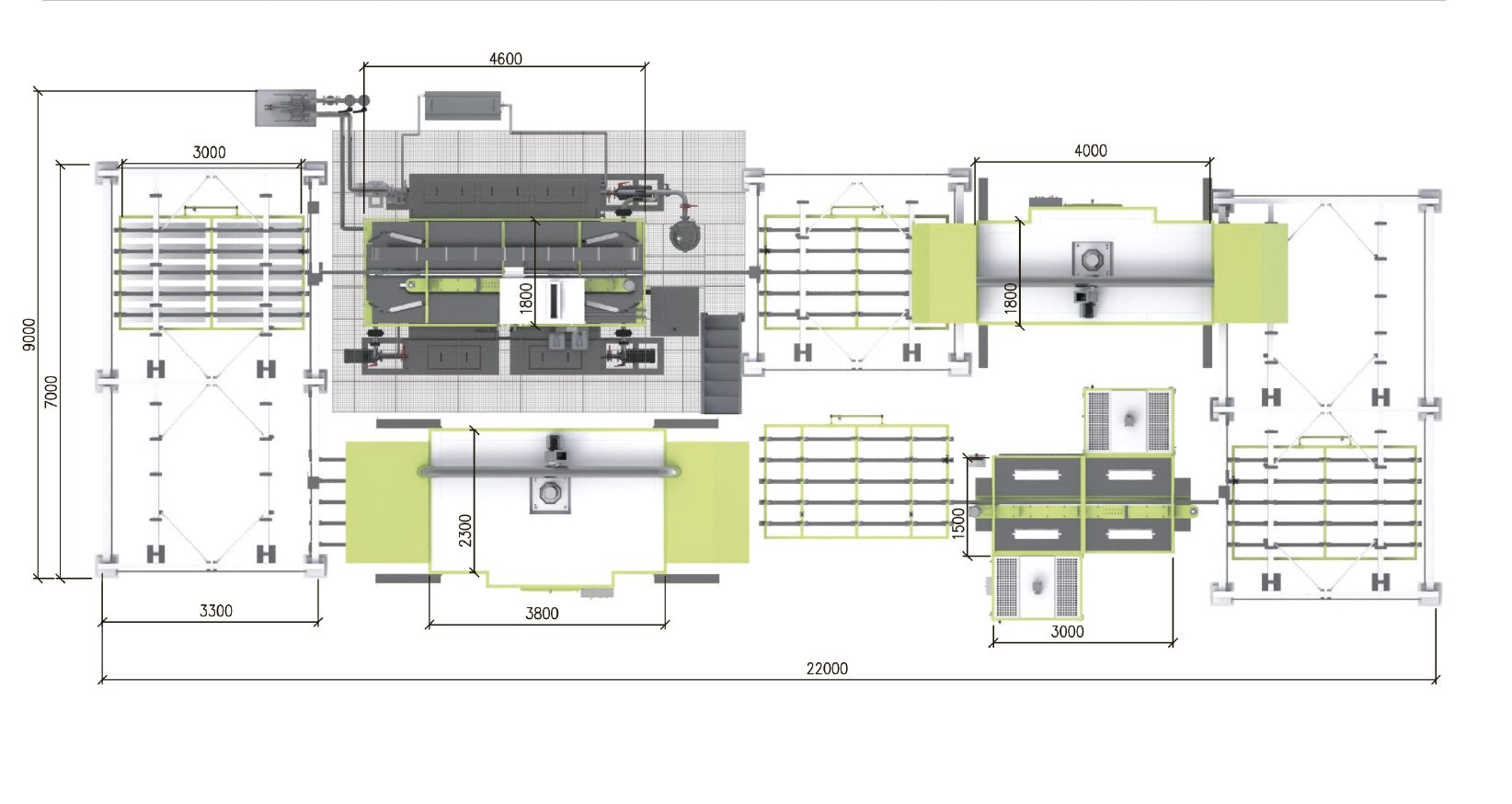

3. Термокамера предварительной сушки (внутренний объем: 3000 х 2100 х 4000 мм).

4. Двухпостовая кабина напыления порошковых материалов.

5. Проходная печь полимеризации (внутренний объем: 3000 х 2100 х 4000 мм).

6. Высокотехнологичный окрасочный пост Sames Innocart VT.

2. Подвесной конвейер и логистика заготовок

Транспортная магистраль служит для сквозного перемещения обрабатываемых полуфабрикатов по всем этапам без промежуточного перевешивания. Конструкция базируется на системе путевых накопителей и подвижной эстакады с направляющими ложементами.

Механика и порядок работы

• Технологический алгоритм: Детали закрепляются на съемных несущих балках (траверсах), продвигаются по этапам очистки и окрашивания, после чего группируются на накопительном участке перед термопечью. По завершении термической обработки подвесы выводятся в зону естественного охлаждения и последующей разгрузки.

• Манипуляции с грузом: Первичная навеска и финальный съем готовой продукции выполняются силами персонала либо с применением цехового грузоподъемного оборудования (кран-балки) предприятия.

• Конструктивные нюансы: Подвижные каретки оснащены стопорными механизмами фиксации положения на направляющих рельсах. Окончательные габариты опорных металлоконструкций утверждаются на этапе привязки проекта к помещению.

3. Модуль струйной химобработки (АХПП)

Узел предназначен для прецизионного обезжиривания и очистки металлических поверхностей посредством направленного факельного распыления рабочих химреагентов с последующими циклами водной промывки.

Устройство и материалы

• Корпус: Проходной туннель представляет собой жесткую сварную металлоконструкцию. Все внутренние экраны, ванны для растворов и защитные кожухи выполнены из химически стойкой нержавеющей стали. Исходя из компоновки цеха, АХПП проектируется в моноблочном исполнении либо в виде двух сопряженных модулей.

• Этапы обработки: Система разделена на три автономных технологических поста — секцию нанесения обезжиривающего состава и два последовательных барьера промывки. Каждая зона укомплектована выделенным резервуаром, перекачивающим насосным агрегатом и запорно-регулирующей арматурой.

• Гидравлика и энергоэффективность: Параметры емкостей рассчитаны на обеспечение регламентного расхода жидкостей через форсунки и сохранение теплового баланса. Для предотвращения поломок насосов в контур интегрированы ревизуемые фильтры грубой очистки. Резервуар с горячим химреагентом защищен слоем теплоизоляции для оптимизации расхода энергии.

• Нагрев и автоматизация: Поддержание заданных температурных режимов рабочих жидкостей обеспечивается за счет выносных электрических пластинчатых теплообменников. Управление процессами возложено на пылевлагозащищенный электрошкаф (класс защиты IP54), оснащенный программируемым контроллером (ПЛК) и графическим дисплеем.

4. Камера удаления влаги (Сушка)

Тупиковый односекционный модуль предназначен для дегидратации (полного испарения остаточной влаги) с поверхностей деталей перед операцией напыления порошка. Блок монтируется внутри отапливаемого производственного помещения.

• Каркас и термоизоляция: Силовой остов тепловой кабины имеет усиленное исполнение, рассчитанное на статическую нагрузку от элементов конвейерного пути и встроенного настила. Ограждающие конструкции (стены, свод) набраны из трехслойных сэндвич-панелей с наполнением из базальтовой ваты. Внешний контур панелей имеет защитно-декоративное окрашивание.

• Аэрадинамика и терморегуляция: В камере задействован принцип воздушной рециркуляции с частичной продувкой (около 15% объема сбрасывается наружу и компенсируется притоком свежего воздуха извне). Потоки циркулируют вертикально снизу вверх: нагнетание происходит через распределительные регистры фальшпола, а сбор — через верхние решетки фальшпотолка. Равномерное температурное поле достигается за счет частотного регулирования вентиляторов и прецизионного импульсного управления блоком ТЭН. Для перехвата тепловых выбросов на входе установлены воздушные завесы (зонты).

• Генерация тепла: Реализована схема внешнего индукционного нагрева. Вентиляционный модуль, сопряженный с газовым теплогенератором (общепромышленное исполнение), закреплен на распределительном коробе вдоль внешней стены кабины. Воздушная масса прогревается в выносном теплообменном аппарате и транспортируется в рабочую зону.

5. Двухпостовая кабина нанесения порошка

Специализированный пост улавливания избыточного (не осевшего на деталях) порошкового материала, предотвращающий его распространение по цеху и обеспечивающий сбор для повторного использования.

• Элементы конструкции: Основой служит жесткий металлокаркас, обшитый листами из диэлектрического антистатического пластика, минимизирующего налипание краски на внутренние поверхности кабины. Напыление ЛКМ производится малярами вручную через технологические проемы.

• Аспирация и фильтрация: Интегрирована замкнутая система очистки воздуха. Воздушная масса из цеха затягивается внутрь обитаемой зоны, подхватывает взвесь порошка и транспортируется в порошковый фильтровальный узел (ПФУ) через промежуточный высокоэффективный циклон. ПФУ осуществляет тонкую очистку воздушного потока (коэффициент удержания частиц — до 99,7%), после чего очищенный воздух возвращается в объем цеха, не нарушая тепловой баланс здания.

• Контроль параметров: Системы автоматики кабины собраны в отдельном шкафу управления (IP54) на базе ПЛК с сенсорным экраном.

6. Печь полимеризации (Термоотверждение)

Проходной термоблок предназначен для оплавления нанесенного порошкового слоя и формирования финишного защитно-декоративного покрытия при температуре до 220 °С.

• Конструктивное исполнение: Камера сквозного типа (внутренние размеры — 3000 х 2100 х 4000 мм) устанавливается в теплом цехе. Металлокаркас адаптирован к высоким нагрузкам от веса заготовок на конвейере. Теплоизоляция обеспечена негорючими минераловатными сэндвич-панелями.

• Рециркуляция и нагрев: Нагрев осуществляется блоками электронагревателей (ТЭН) с плавным тиристорным регулированием мощности. Интегрированный в корпус вентилятор осуществляет непрерывное перемешивание воздушных масс по направлению снизу вверх (подача через напольные каналы, забор из потолочной зоны). Продолжительность термообработки задается оператором. На входном и выходном проемах установлены зонты для локализации тепла и отвода летучих продуктов запекания.

• Автоматика: Узел комплектуется независимым шкафом управления (IP54) с ПЛК и ЖК-панелью оператора.

7. Комплексная система автоматизации и контроля

Оборудование линии снабжено эргономичными пультами и стойками управления с повышенным классом защиты аппаратной части от пыли и влаги (IP65).

Интерфейс панели оператора и органы управления включают:

• Вводной рубильник (главный сетевой выключатель на фасаде стойки).

• Грибовидную кнопку экстренного выключения (аварийный стоп).

• Светосигнальную индикацию подачи фаз питания.

• Блок активации технологического освещения камер (аппаратные тумблеры либо программные экранные клавиши).

• Электронный таймер контроля времени выполнения рабочих фаз.

• Интеллектуальную систему регистрации сбоев с выводом журнала предупреждений и аварий на ЖК-дисплей для упрощения сервисного обслуживания.
