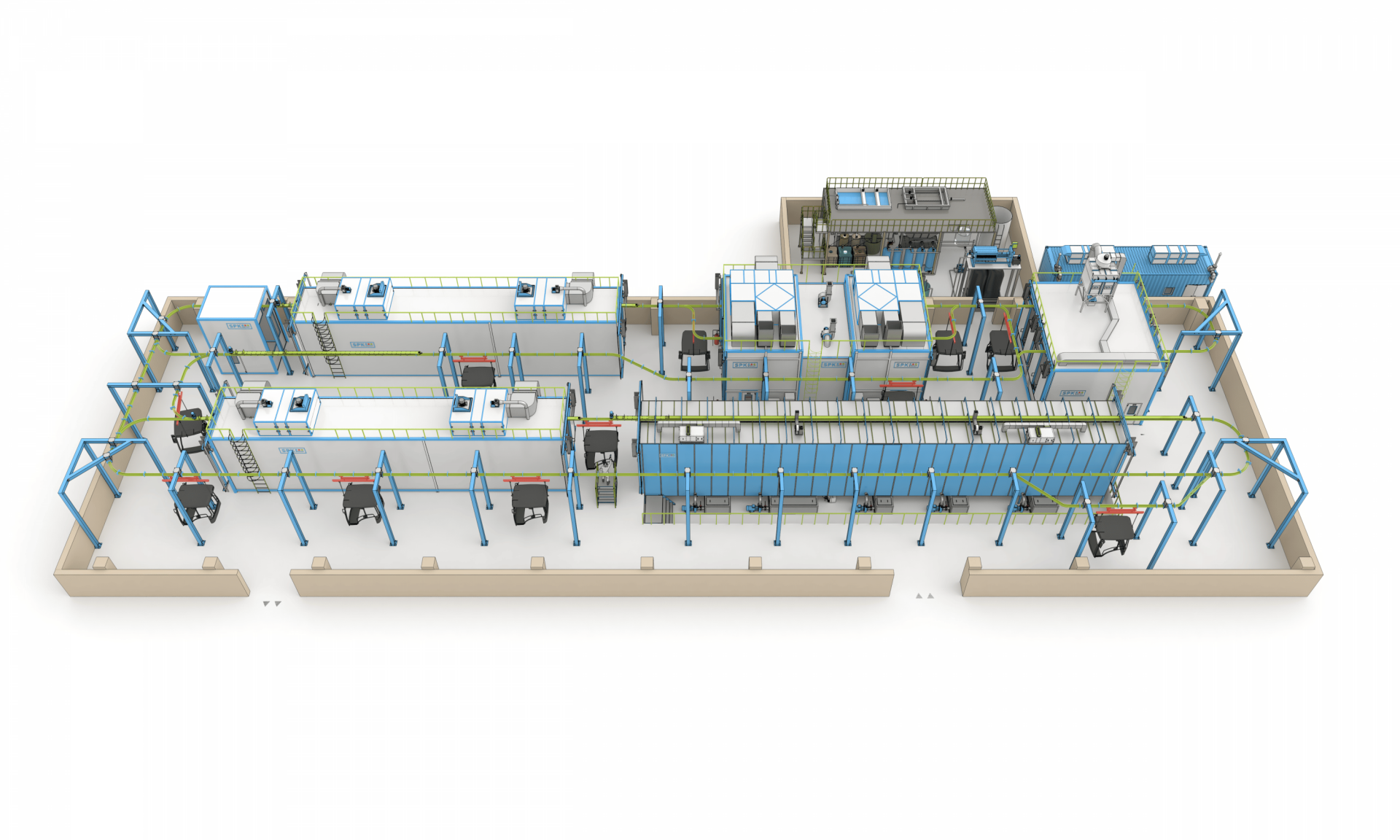

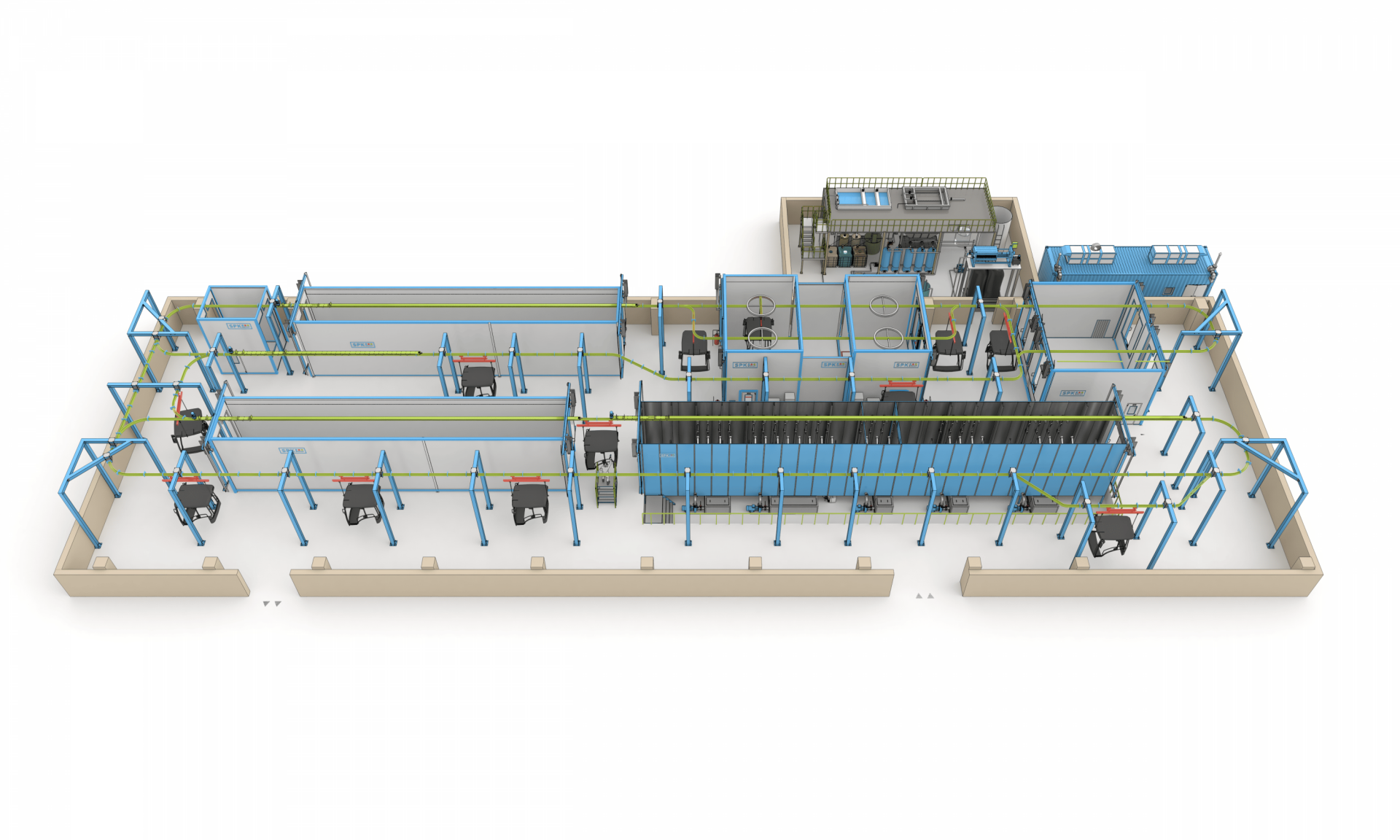

Линия окраски кабин и деталей спецтехники SPK

Линия окраски кабин SPK предназначена для подготовки поверхности, нанесения краски и сушки кабин, капотов и топливных баков.

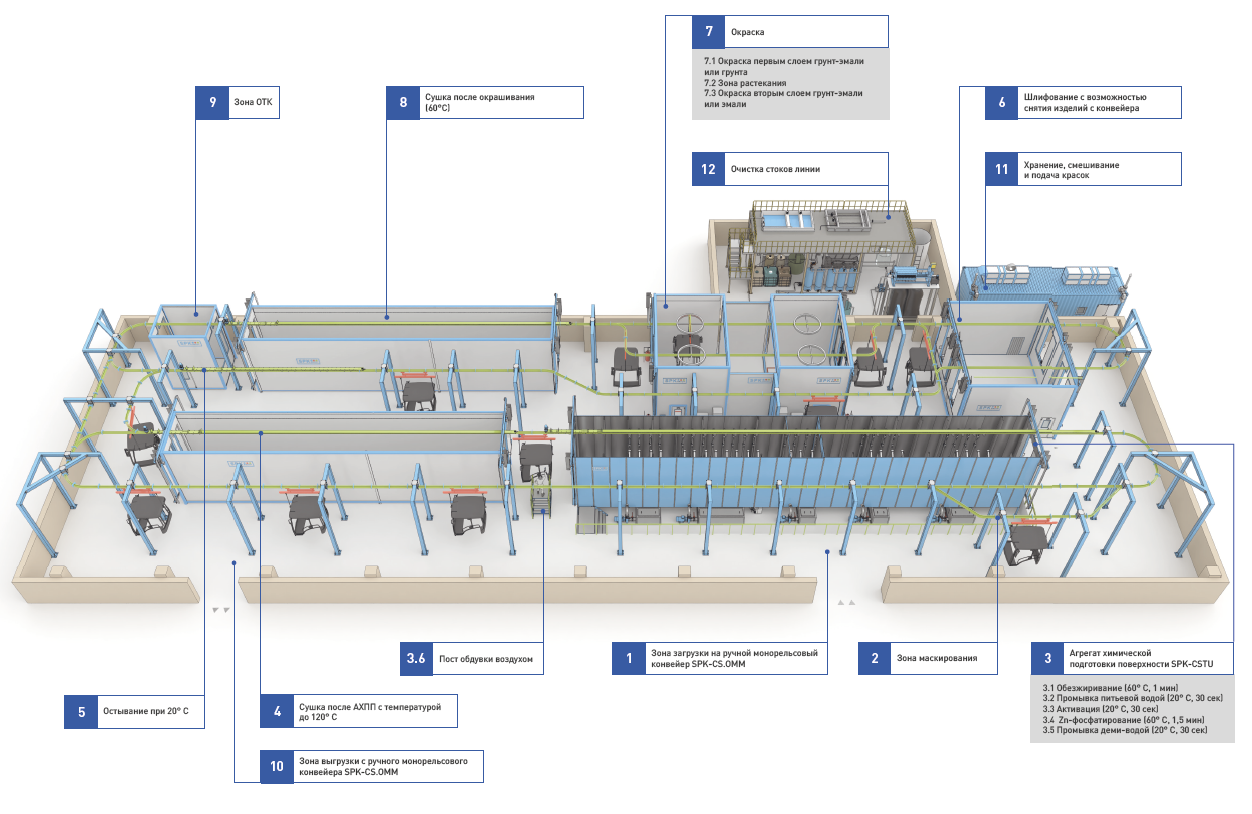

Состав линии SPK:

• Ручной монорельсовый конвейер SPK-CS.ОММ, оснащённый четырьмя элеваторами для загрузки и выгрузки изделий, а также автоматическими протяжками в зонах АХПП, сушки и охлаждения.
• Пятиступенчатый агрегат химической подготовки поверхности SPK-SCTB.
• Зона продувки изделий.
• Камера сушки SPK-CB.
• Зона охлаждения.
• Четырёхпостовая камера шлифовки SPK-GD.
• Камерa первичного окрашивания SPK-SB.
• Зона растекания краски.
• Камера вторичного окрашивания SPK-SB.
• Камера сушки SPK-CB.
• Зона контроля качества (ОТК).

Линия также включает в себя камеру хранения и смешивания красок SPK-PKS, оборудование для подготовки красок, локальные установки очистки, а также автоматическую порошковую систему пожаротушения для камер окраски, зон растекания и сушки после окраски.

В комплект поставки входят:

• Направляющие для прямолинейного участка.
• Горизонтальные повороты направляющих.
• Пневматические стрелки конвейера — 7 комплектов.
• Вращающие блоки траверсы (покрасочный участок) — 4 комплекта.
• Автоматические блоки перемещения изделий с регулировкой скорости (для участков АХПП и сушек) — 3 комплекта.
• Траверсы с грузоподъёмностью 400 кг, оснащённые роликоопорами — 1 комплект.
• Опорные стойки конвейера — 1 комплект.
• Блоки опускных секций конвейера (элеваторы) — 4 комплекта.
• Комплект автоматики — 1 комплект.

Агрегат химической подготовки поверхности SPK-CSTU:

• Каркас камеры из металла с панелями из нержавеющей стали.
• Пневматические сдвижные ворота (2 шт.).
• Нержавеющие контуры облива с форсунками из полипропилена.
• Обезжиривающая ванна из нержавейки с утеплением, нагревом, системой фильтрации, циркуляционным насосом и оборудованием дозирования реагентов.
• Две ванны промывки с фильтрацией и циркуляционными насосами.
• Ванна активации с системой пополнения реагентов.
• Ванна цинк-фосфатирования с утеплением, нагревом, фильтрацией и сбором шлама.
• Вытяжные зонты (2 шт.).
• Вентилятор для обновления воздуха.
• Комплект автоматики.

Камера сушки SPK-CB (после АХПП):

• Металлокаркас с 100 мм сэндвич-панелями.
• Раздвижные пневматические ворота (2 шт.).
• Два циркуляционных агрегата SPK-VU с нагревателями и горелками.
• Система воздухораспределения внутри камеры.
• Вытяжные зонты (2 шт.).
• Вентилятор обновления воздуха.
• Дежурное освещение.
• Комплект автоматики.

Камера шлифовки SPK-GD:

• Каркас и сэндвич-панели толщиной 50 мм.
• Вытяжные щиты для отбоя.
• Вакуумная установка для пылеудаления, рассчитанная на 4 шлифмашины.
• Фильтровальная установка SPK-VFU-200.
• Светодиодное освещение.
• Комплект автоматики.

Камера окраски SPK-SB:

• Каркас из металла и 80 мм сэндвич-панели.
• Дверь с системой «Антипаника».
• Взрывозащищённые светодиодные светильники.
• Система фильтрации приточного и вытяжного воздуха от окрасочного опыла.
• Вентиляционный агрегат SPK-VU с рекуператором взрывозащищённого типа.
• Газовый теплообменник.
• Воздухораспределительные каналы.
• Утеплённые воздушные клапаны.
• Газоанализаторы для контроля взрывоопасных концентраций.
• Порошковая система автоматического пожаротушения.
• Комплект автоматики — 2 комплекта.

Зона растекания SPK-CDDA:

• Каркас и оцинкованные панели.
• Сервисная дверь.
• Взрывозащищённое дежурное освещение.
• Вытяжной вентилятор взрывозащищённого типа.
• Воздухораспределительные воздуховоды.
• Обратный воздушный клапан.
• Комплект автоматики.

Камера сушки после окраски SPK-CB:

• Металлокаркас с 100 мм сэндвич-панелями.
• Пневматические раздвижные ворота.
• Взрывозащищённые циркуляционные агрегаты SPK-VU с газовым нагревателем и горелкой.
• Воздухораспределительная система.
• Вытяжные зонты (2 шт.).
• Вентилятор для обновления воздуха.
• Взрывозащищённое дежурное освещение.
• Порошковая система пожаротушения.
• Комплект автоматики.

Камера хранения и смешивания красок SPK-PKS:

• Каркас с защитным покрытием.
• 150 мм сэндвич-панели с минераловатным наполнением.
• Ручные ворота и сервисная дверь.
• Взрывозащищённое освещение.
• Настенные электрические калориферы взрывозащищённого типа.
• Приточная установка с температурным контролем.
• Вытяжной и аварийный вентиляторы взрывозащищённого типа.
• Внутренняя разводка воздуховодов.
• Автоматическая пожаротушащая система.
• Система газоанализа НКПР.
• Датчики взрывозащищённого типа.
• Комплект автоматики.

Оборудование для приготовления и подачи красок SPK:

• Системы подачи ЛКМ (компонент А, компонент В – отвердитель, растворитель).
• Трубопроводы для подачи ЛКМ в камеры окраски.
• Система подачи редко используемых ЛКМ.
• Комплект оборудования нанесения ЛКМ — 1 комплект.

Установка смешивания 2К материалов Ransburg:

• 6 регуляторов давления.
• Гидравлические и пневматические комплекты для подключения.
• Монтажный комплект.
• 6 пистолетов комбинированного распыления Ransburg.
• 6 шлангов высокого давления по 15 м.
• Комплекты гидравлических и пневматических компонентов для ручного нанесения ЛКМ — по 6 комплектов.
• Система регенерации растворителя — 1 шт.

Оборудование ЛОС:

• Приём сточных вод.
• Приготовление и подача реагентов.
• Очистка сточных вод.
• Финальная очистка.
• Обезвоживание осадка.
• Водоподготовка.
• Комплект автоматики.

Система автоматического пожаротушения (порошковая):

• Для камер окраски, зон растекания и сушки после окраски — 1 комплект.
