Комплект технологического оборудования SPK для подготовки и окраски судовых блоков

Описание комплекса

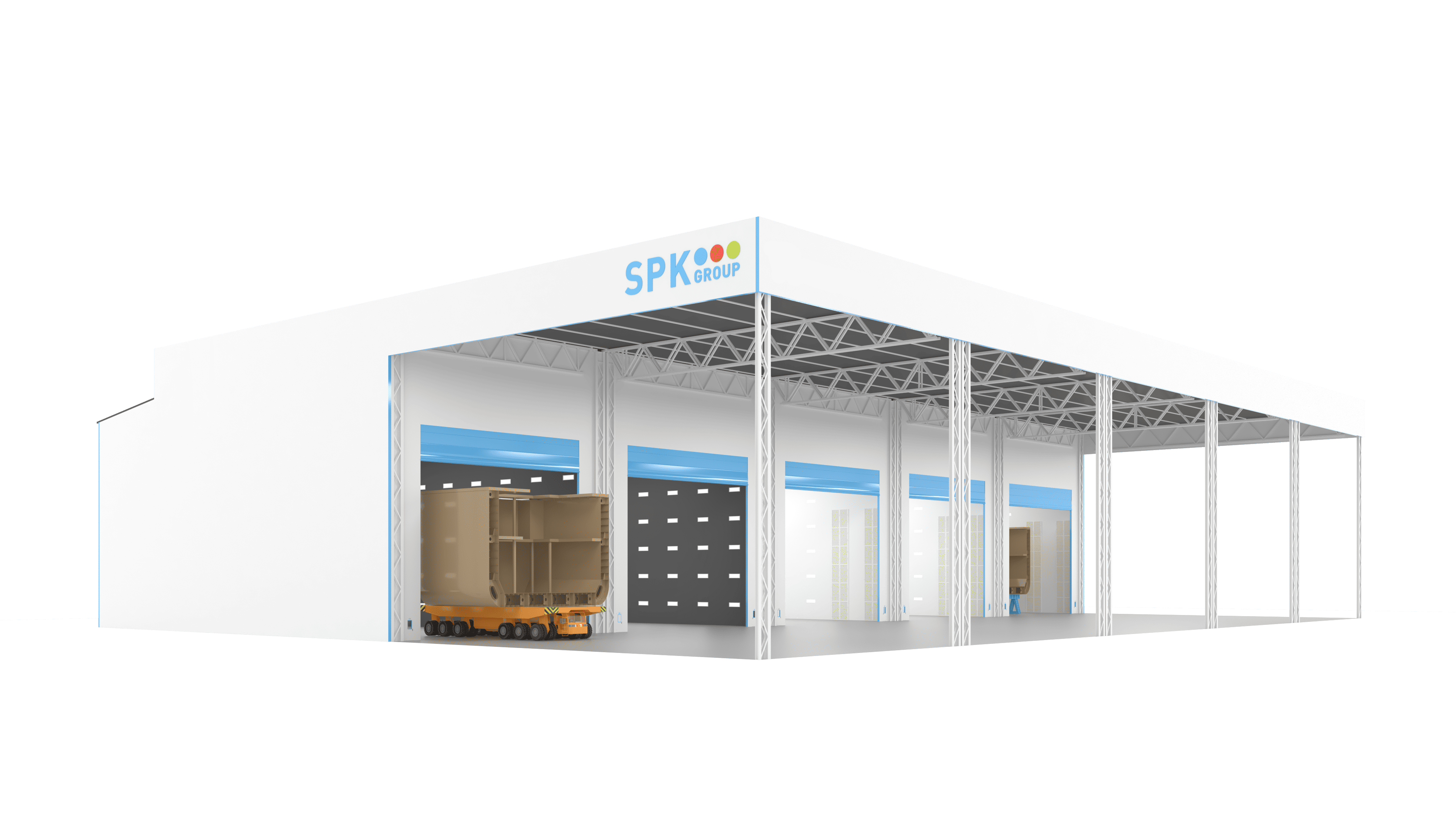

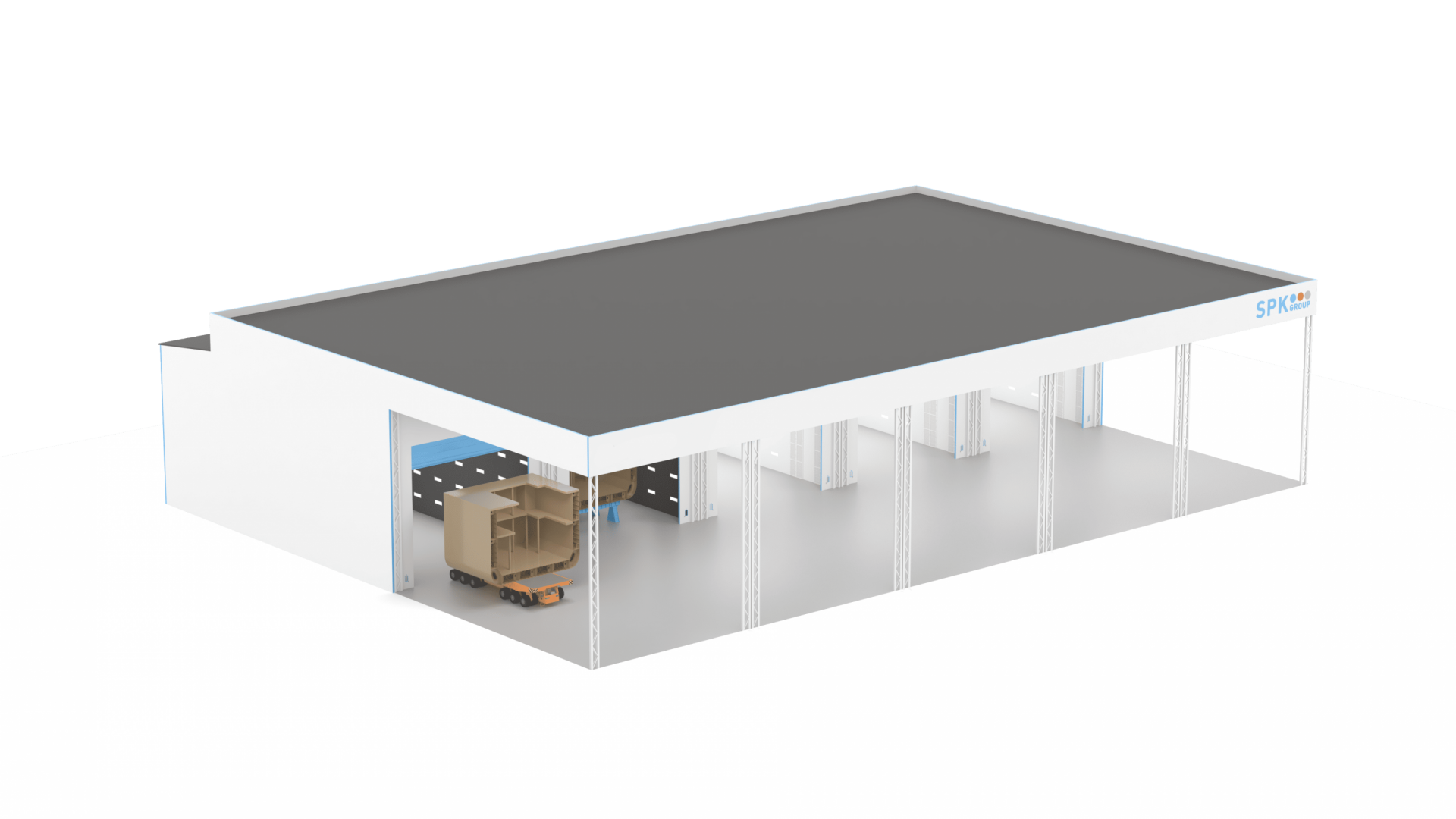

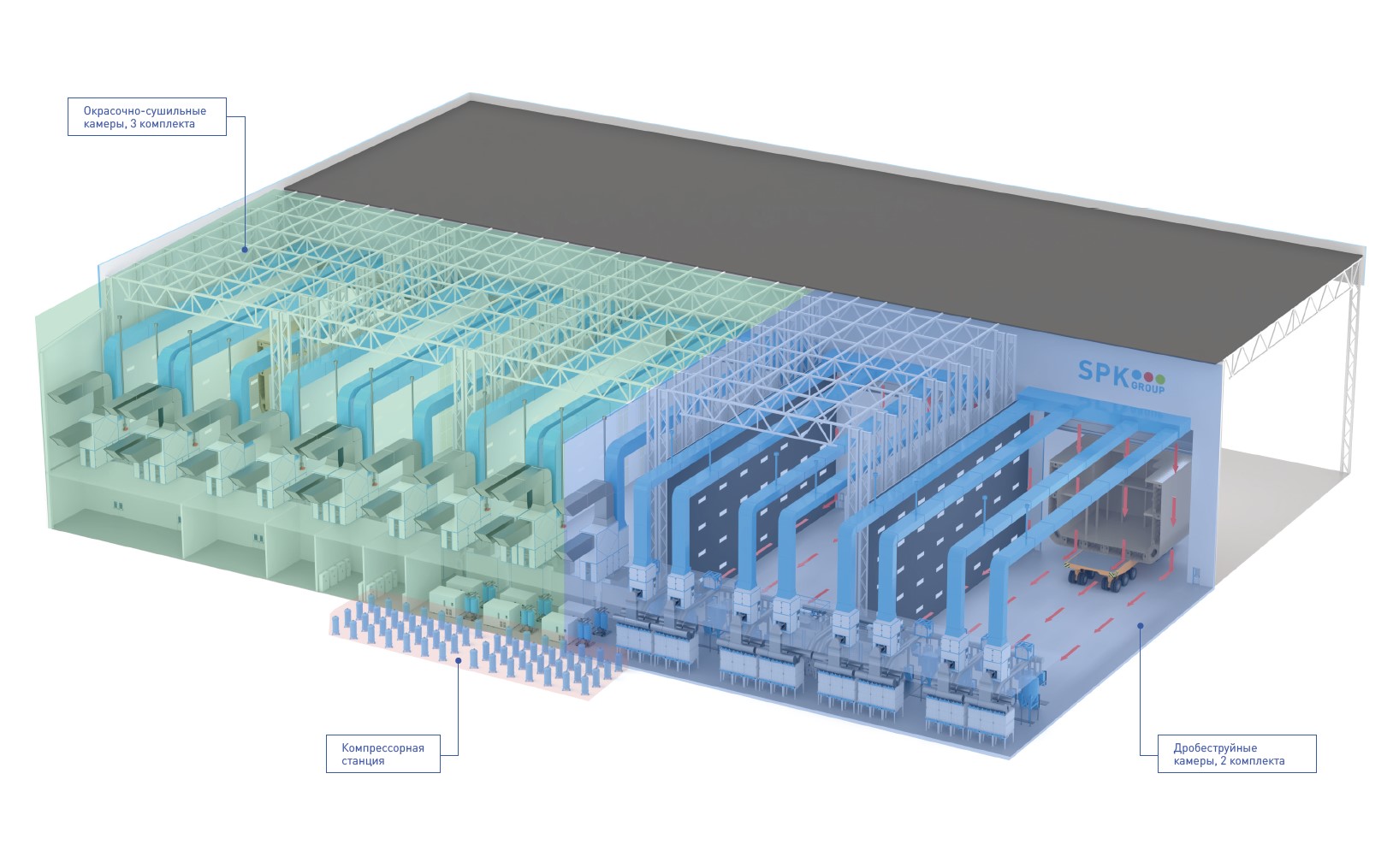

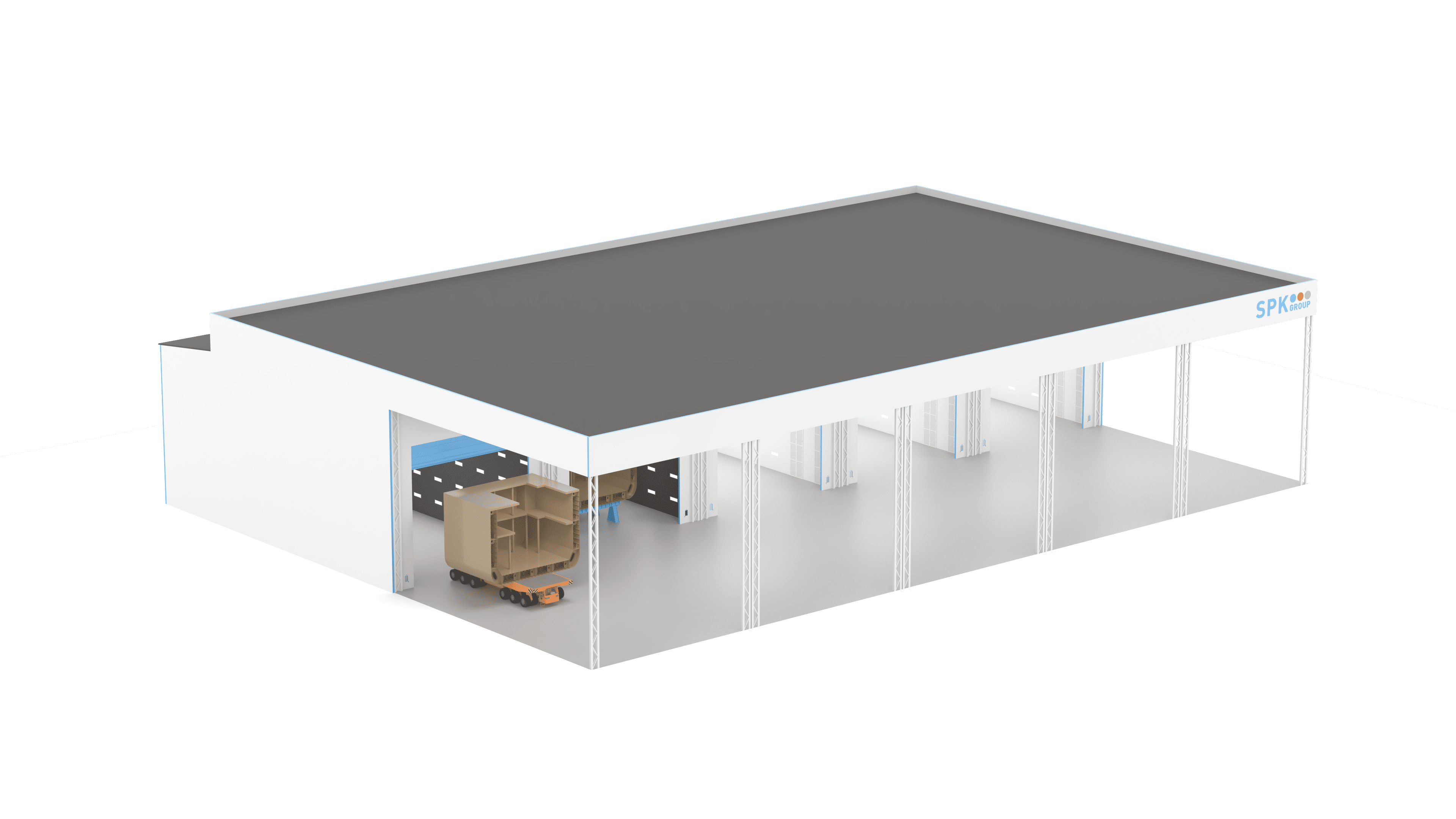

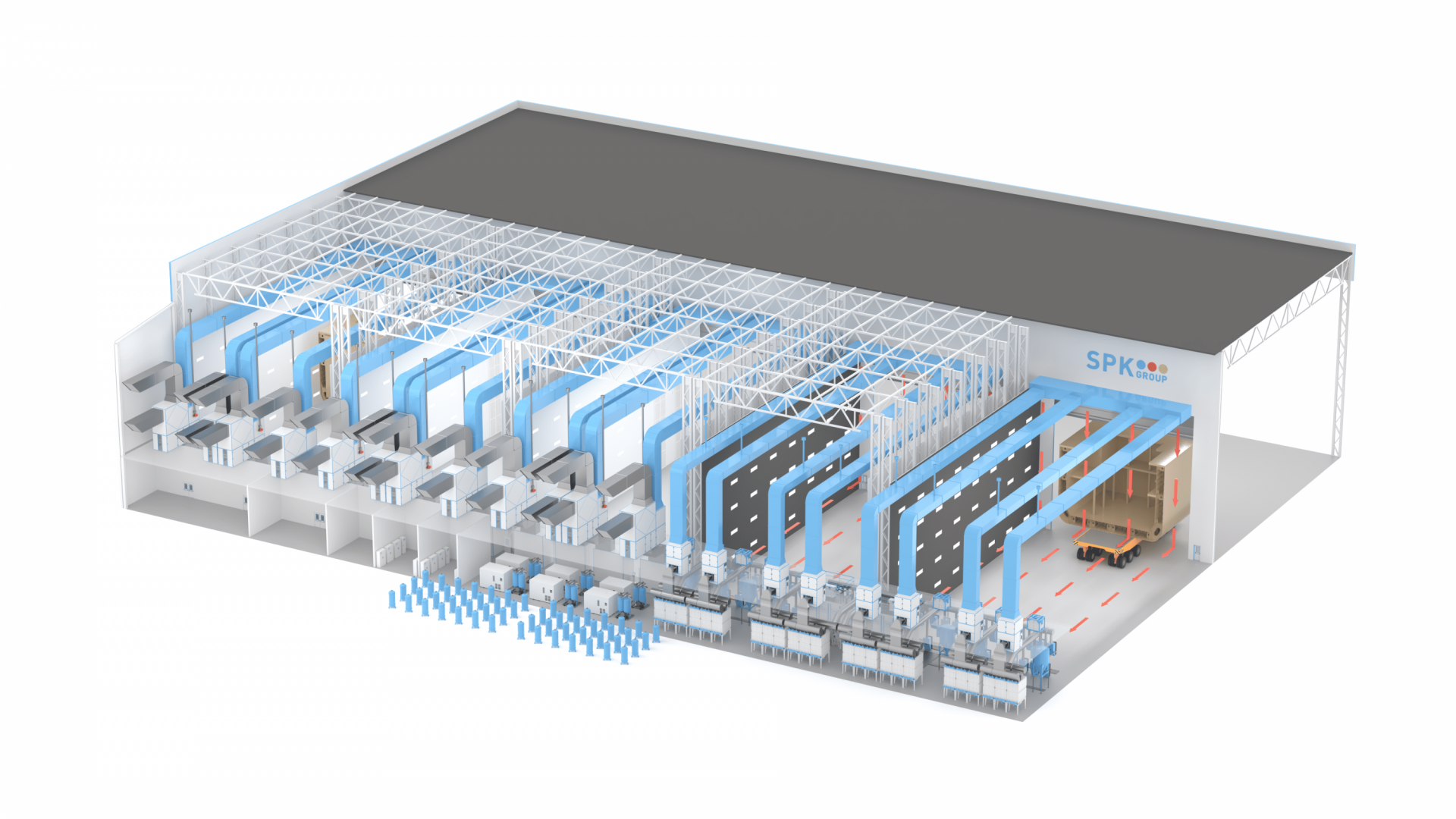

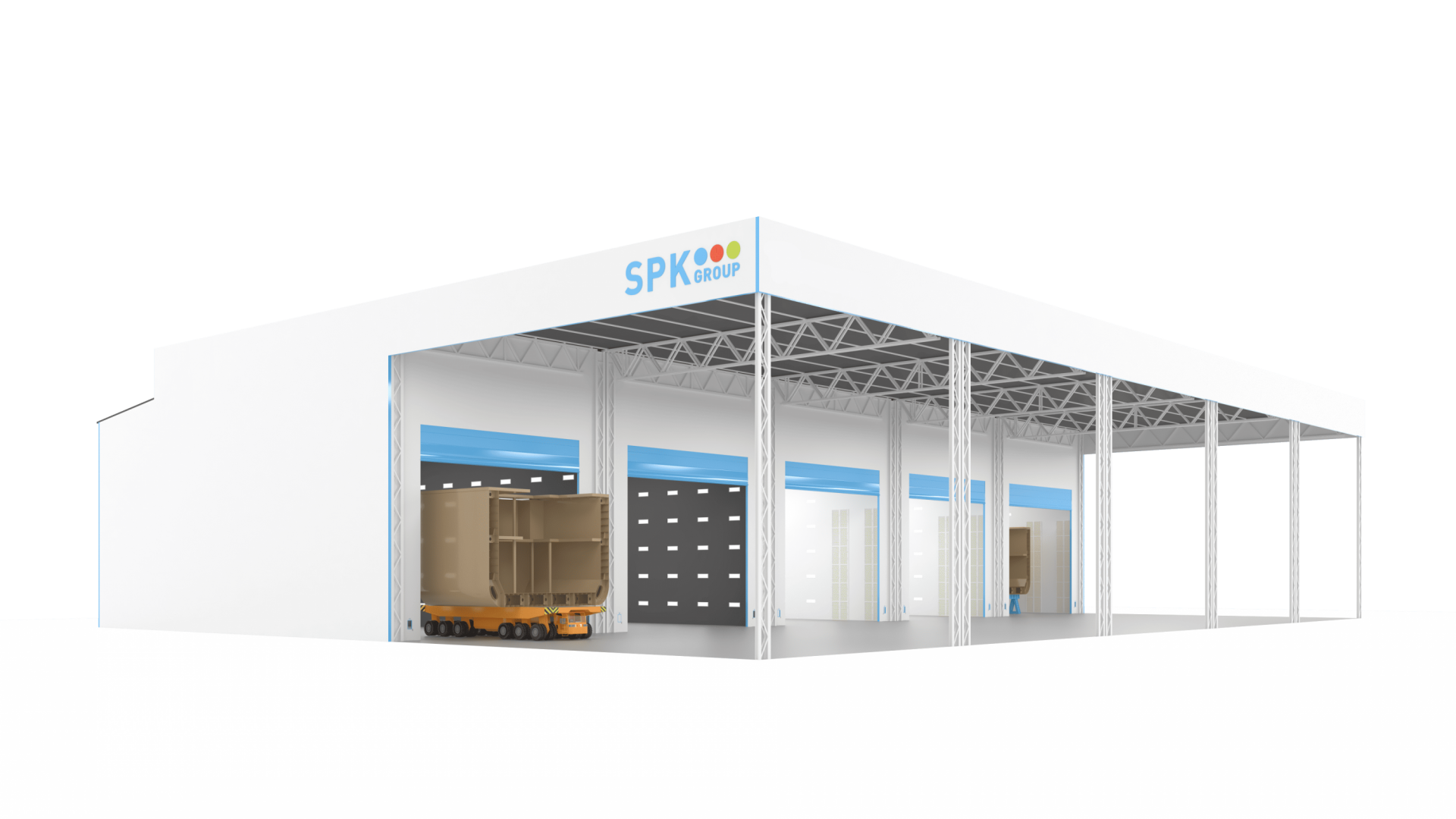

Данный комплекс включает в себя пять тупиковых камер внутренними размерами 40 м (длина) х 22,5 м (ширина) х 20 м (высота). В состав входят две дробеструйные и три камеры для окраски и сушки. К нему пристроены отделения КПО и АБК, а также двухэтажное помещение для размещения технологического оборудования и навес для предварительной подготовки изделий перед процессами очистки и окраски. Общие размеры здания составляют 106 м на 132 м и высотой 28 м.

Назначение камер

Камеры рассчитаны на выполнение различных технологических операций:

• Маскировка поверхностей, не подлежащих дробеструйной обработке.
• Проведение дробеструйной очистки металлоконструкций, включающей удаление ржавчины и окалины, а также активацию поверхности для повышения адгезии ЛКП.
• Обеспыливание изделий с помощью обдува сжатым воздухом, вакуумного удаления дроби из внутренних полостей и обеспыливания с помощью специальных вакуумных щеток.
• Маскировка участков, предназначенных для защиты от окраски.
• Нанесение краски методом безвоздушного распыления в несколько слоёв (грунт, грунт-эмаль, эмаль).
• Обезжиривание поверхности с промежуточной сушкой перед окраской.
• Высокотемпературная сушка изделий до 40°C.
• Контроль качества нанесённого ЛКП и исправление возможных дефектов.
• Снятие маскировки и окончательная обработка.

Система сбора дроби и абразива

Для удаления дроби из внутренних полостей изделий применяется вакуумная установка SPK-VTB-75. Собранная дробь фильтруется в специальном бункере, затем транспортируется по шнековому конвейеру SPK-SCS(SC), далее — по ленточному конвейеру SPK-CS, и в конце — в элеваторный приемник SPK-BBE. В системе имеются линии сбора абразива, состоящие из продольных и поперечных трубопроводов, предназначенных для отвода абразива из рабочей зоны и его рекуперации. Конструкция системы SCS(SC) модульная, что позволяет адаптировать её под конкретные требования проекта и выбрать подходящий тип системы рекуперации.

Технические параметры и эксплуатационные особенности

• SPK-VTB-75 — стационарная вакуумная система, предназначенная для эффективного сбора пыли, дроби, просыпей, сажи, золы и взрывоопасных веществ. Идеально подходит для условий сложных промышленных предприятий.
• Высокая мощность обеспечивает сбор материалов даже в тяжелых условиях эксплуатации.
• Трубопроводы позволяют транспортировать собранные материалы на расстояния до 250 метров.

Особенности сбора дроби

• Вдоль боковых сторон камер размещены вакуумные магистрали с двумя отводами для подключения гибких шлангов длиной по 35 метров.
• В системе одновременно функционируют две точки сбора дроби, что обеспечивает эффективную работу комплекса.
