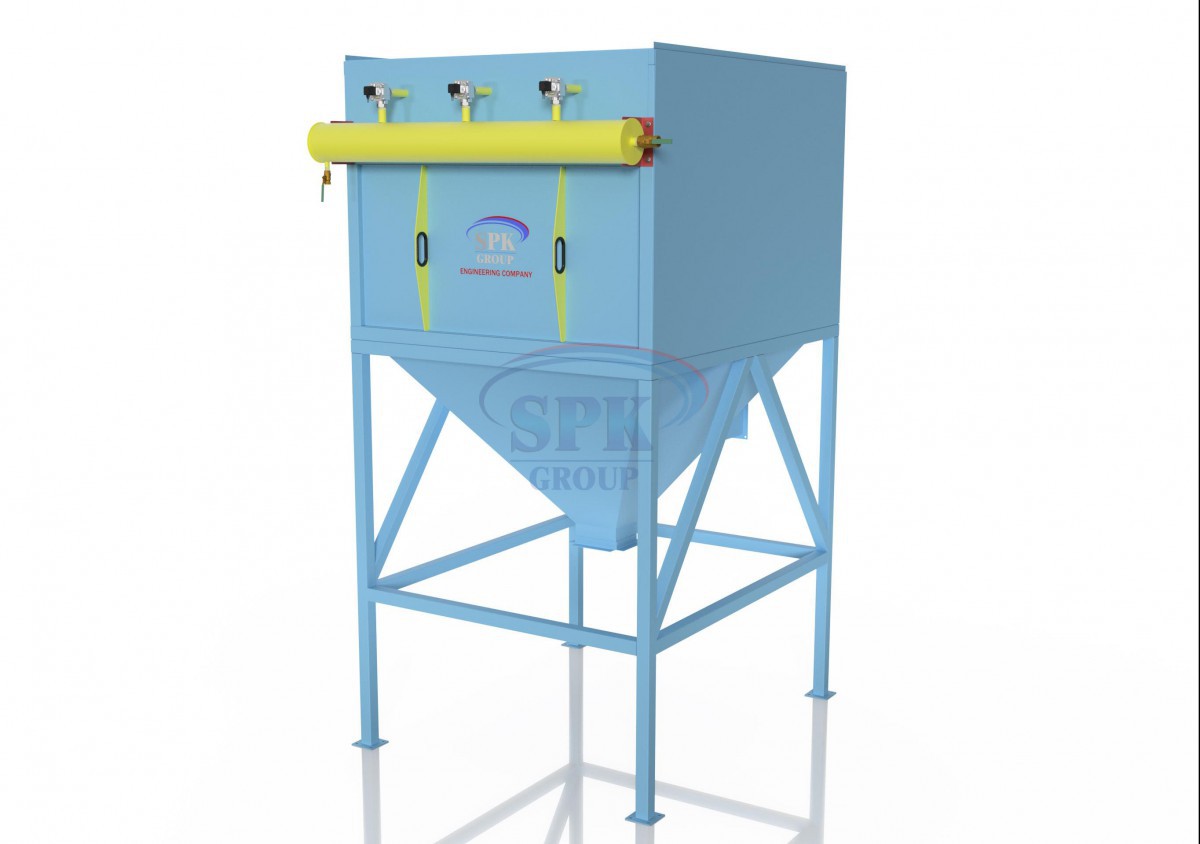

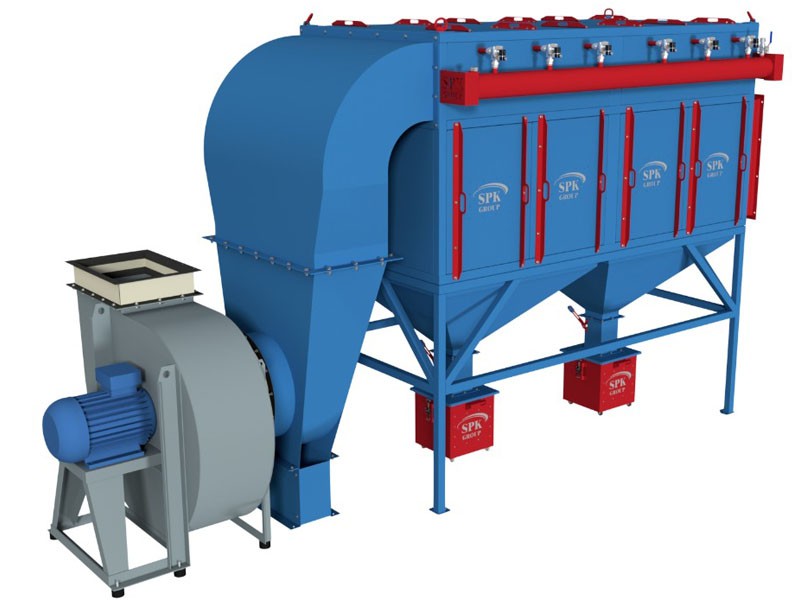

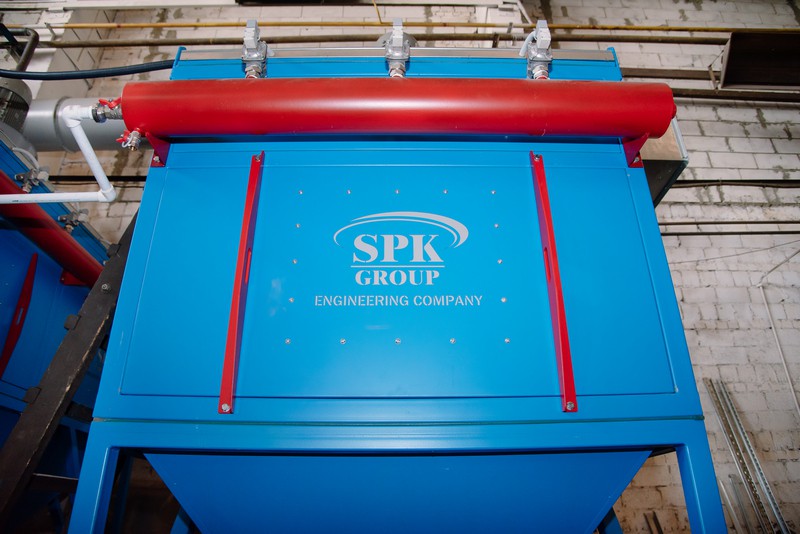

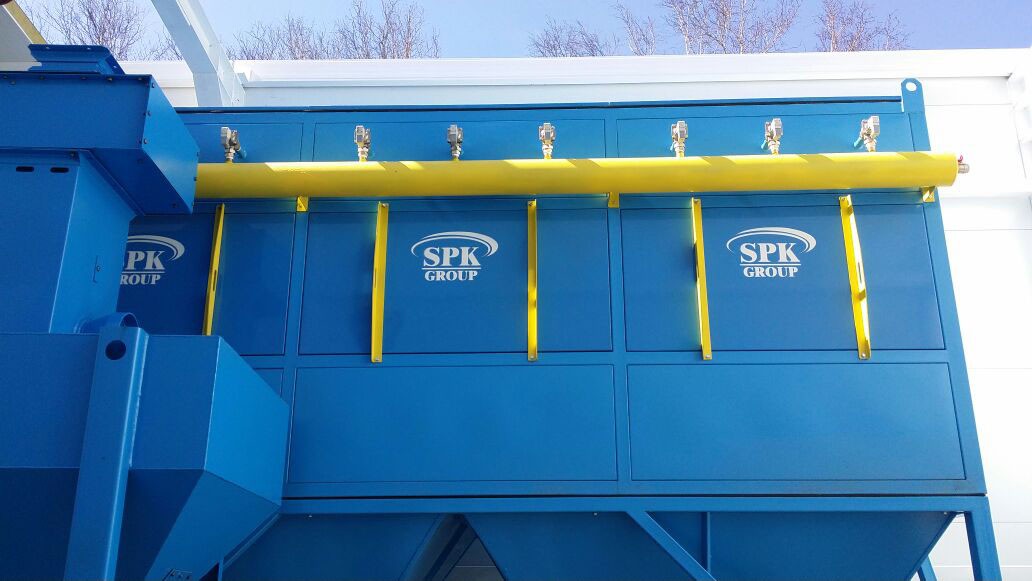

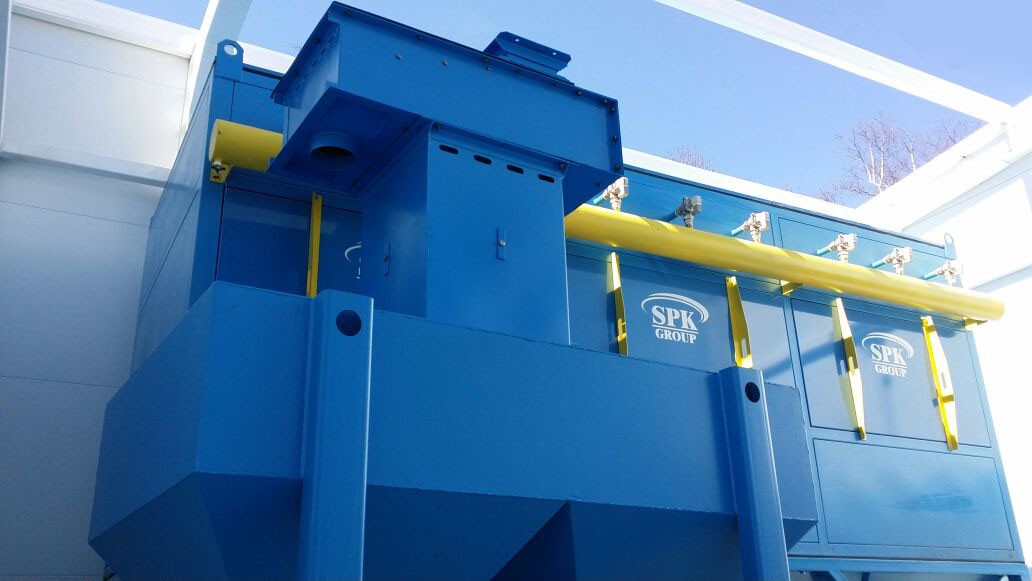

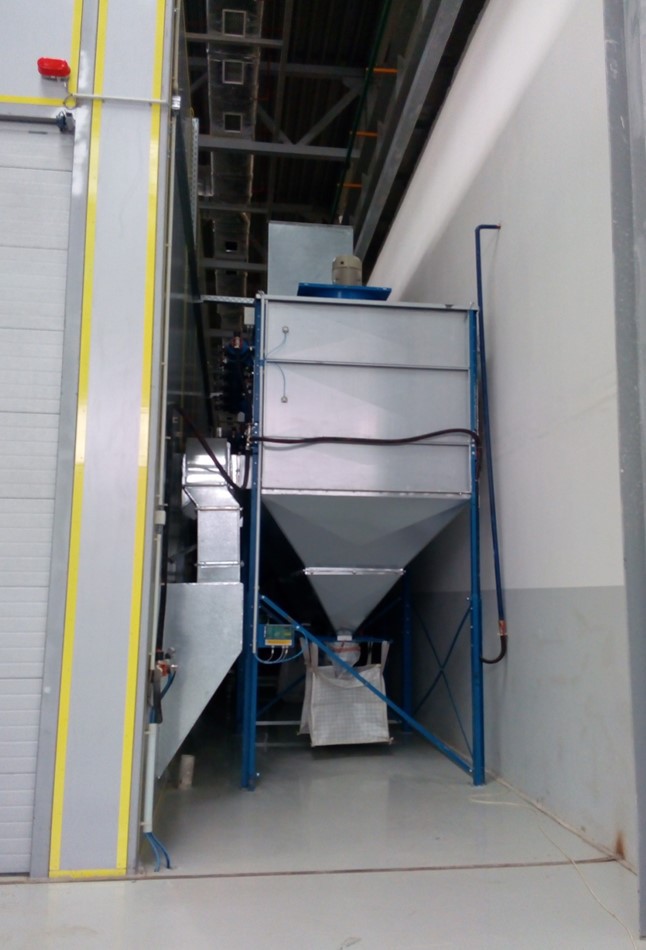

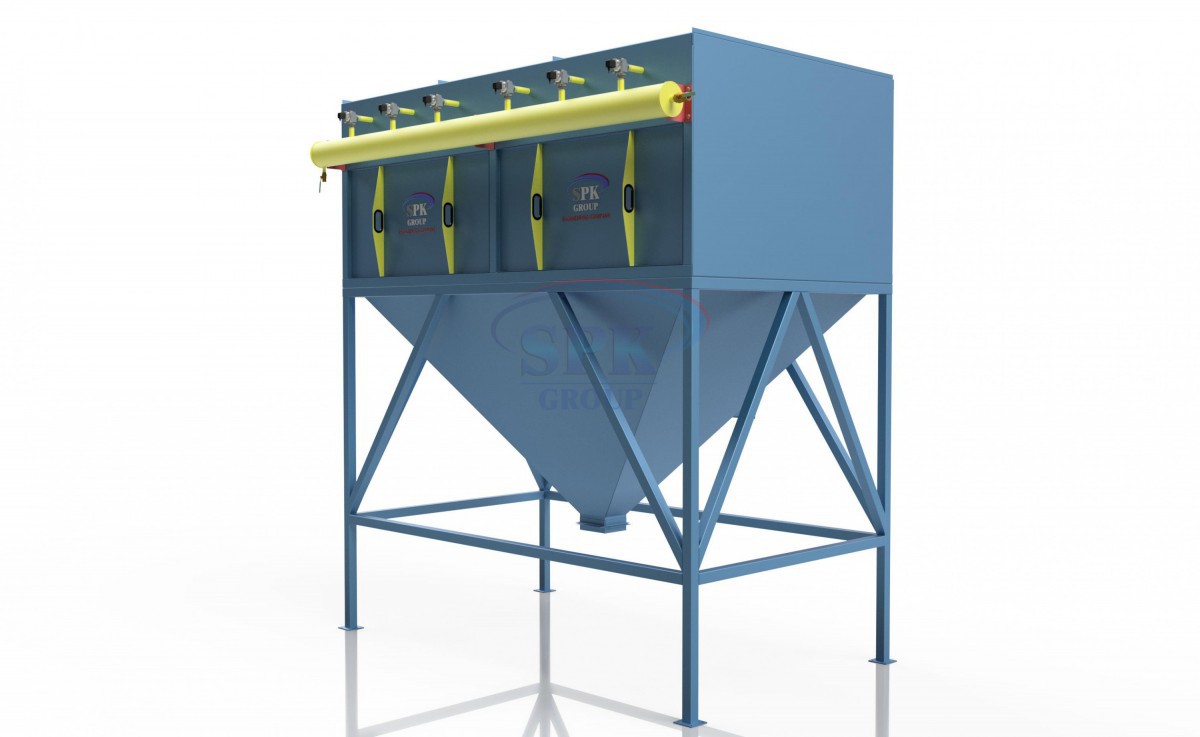

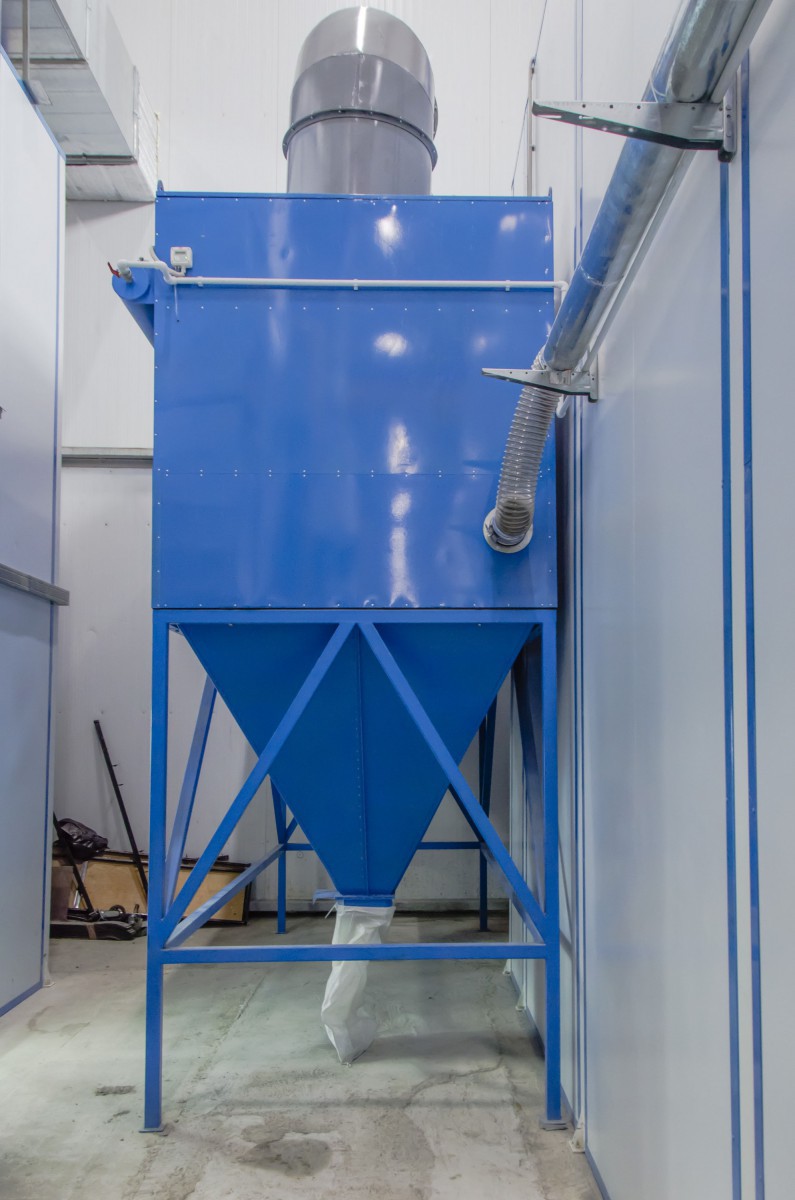

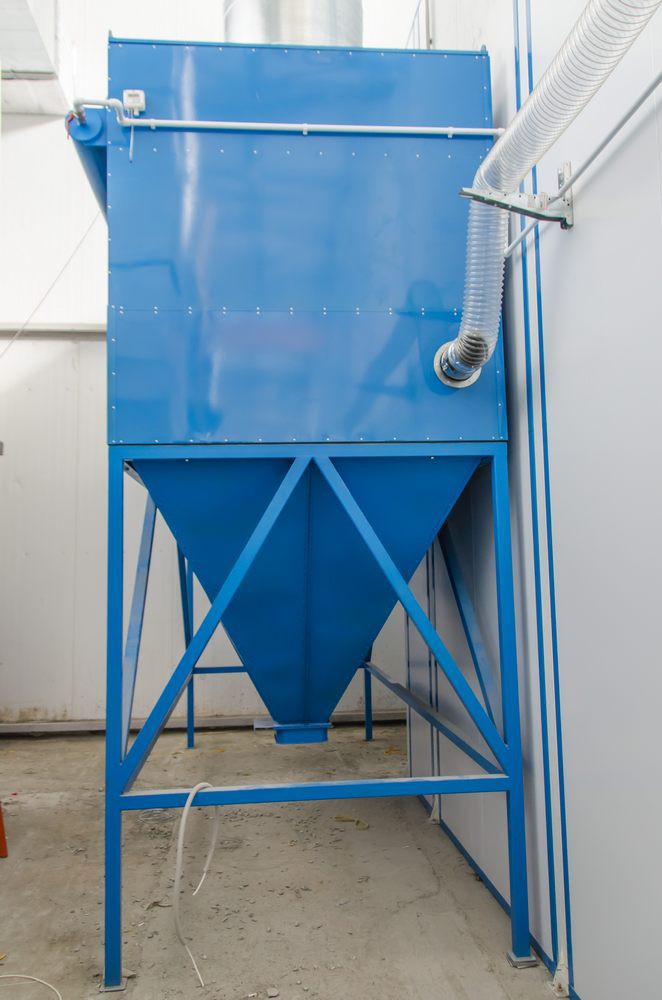

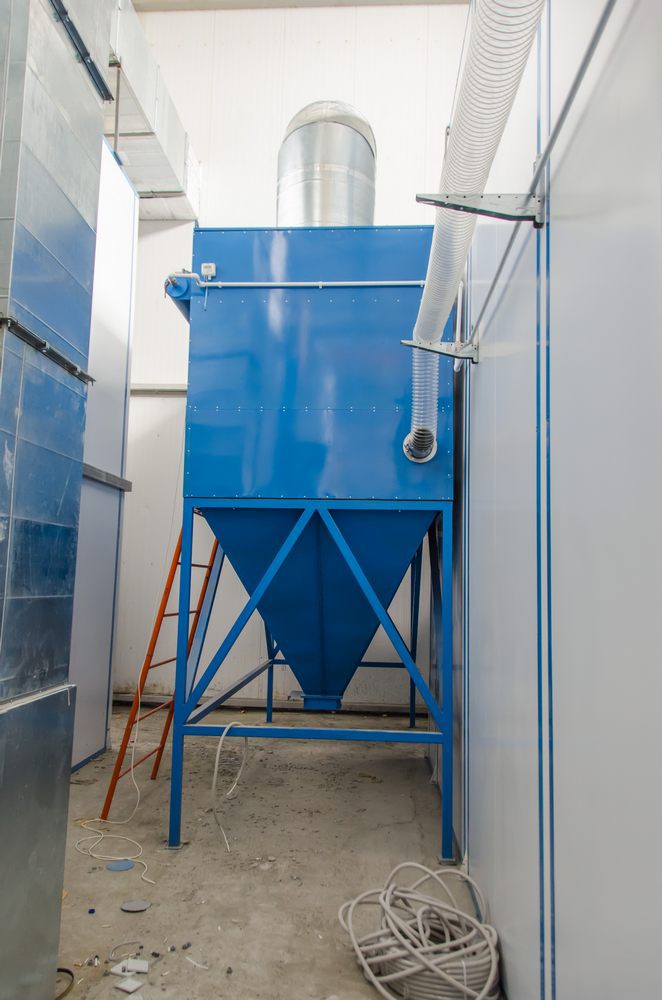

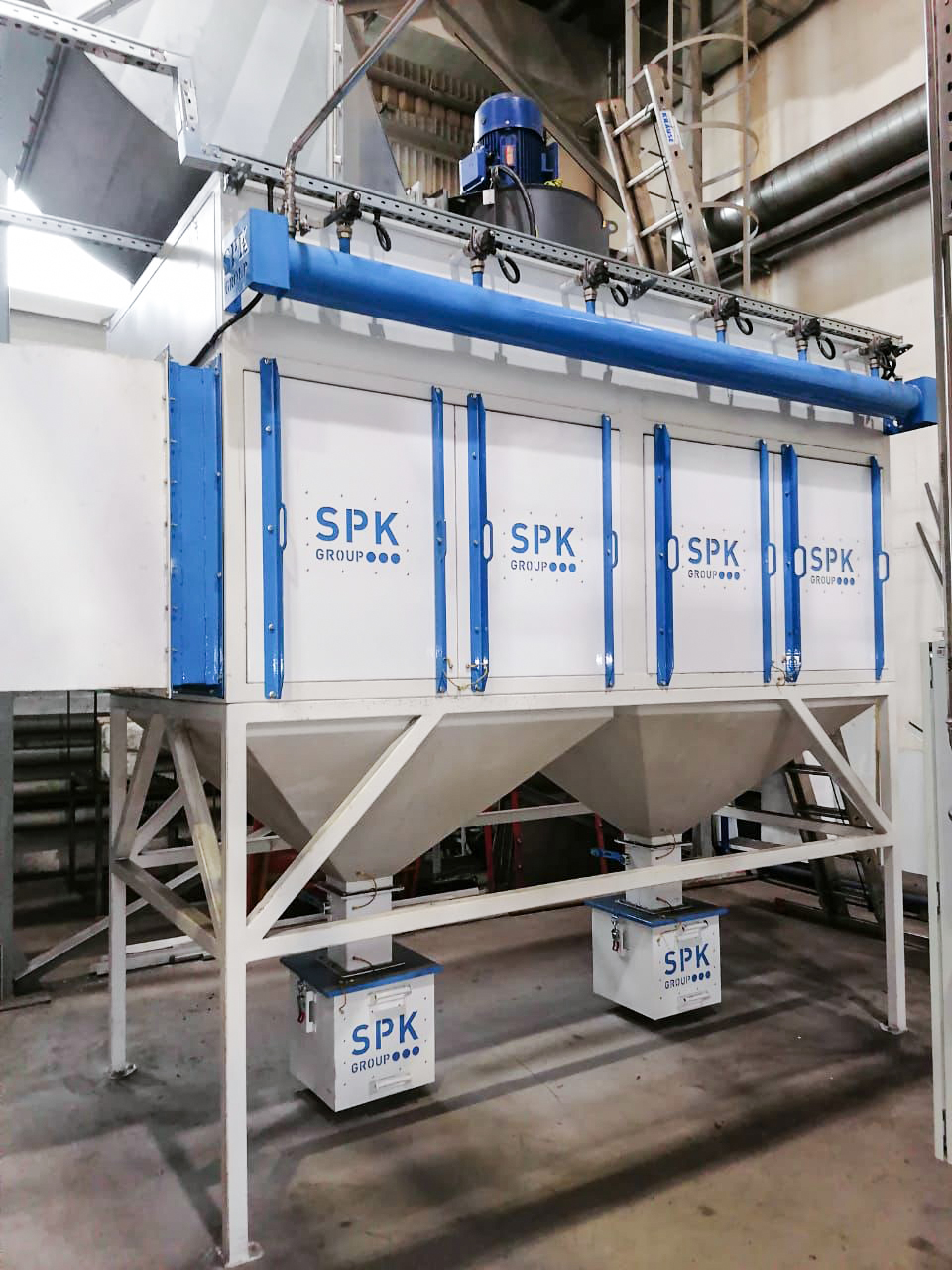

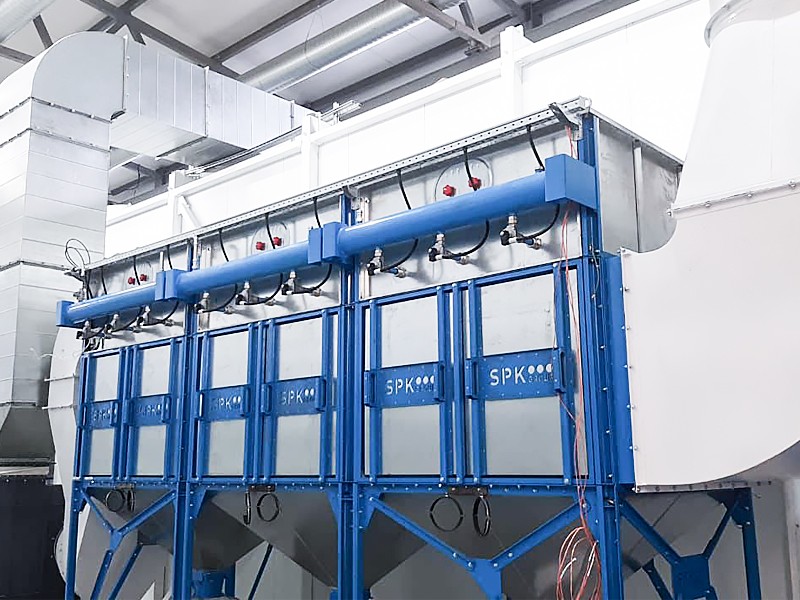

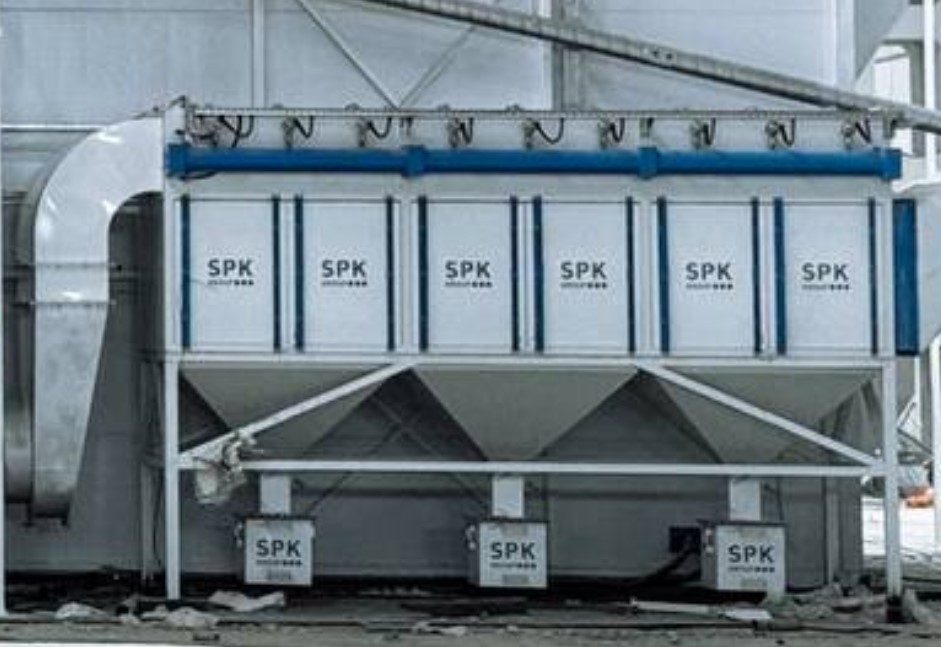

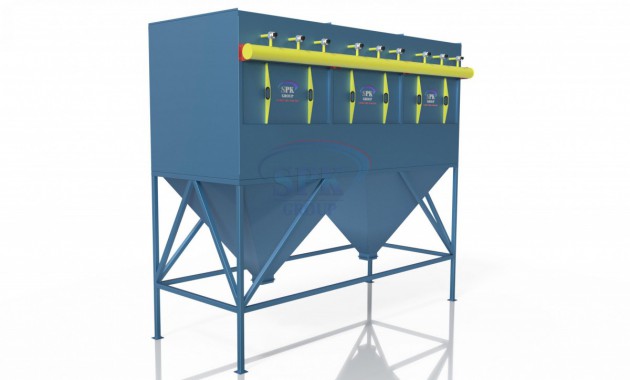

Вентиляционно-фильтровальная установка состоит из:

1. Патронно-фильтровальной системы, в которую входят

-  вентиляторы с прямым приводом;

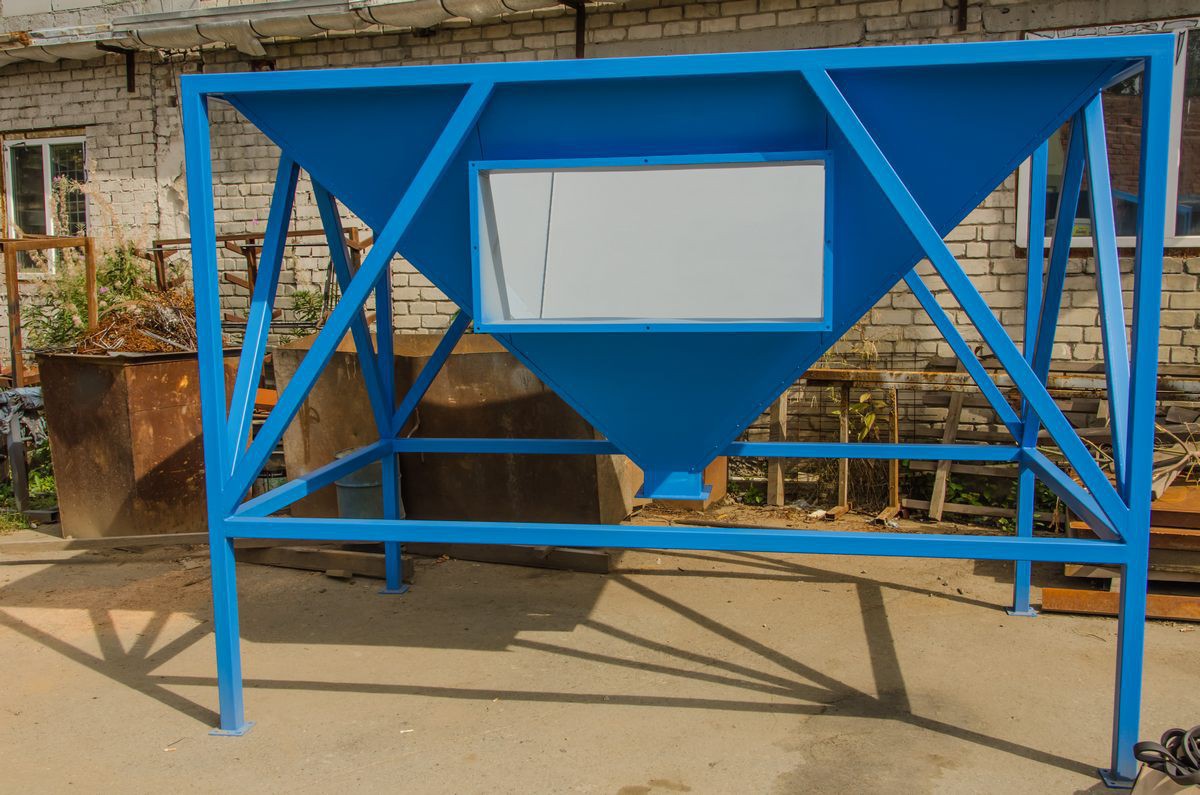

- емкости для приема пыли;

- дифференциальная автоматическая очистка сжатым воздухом.

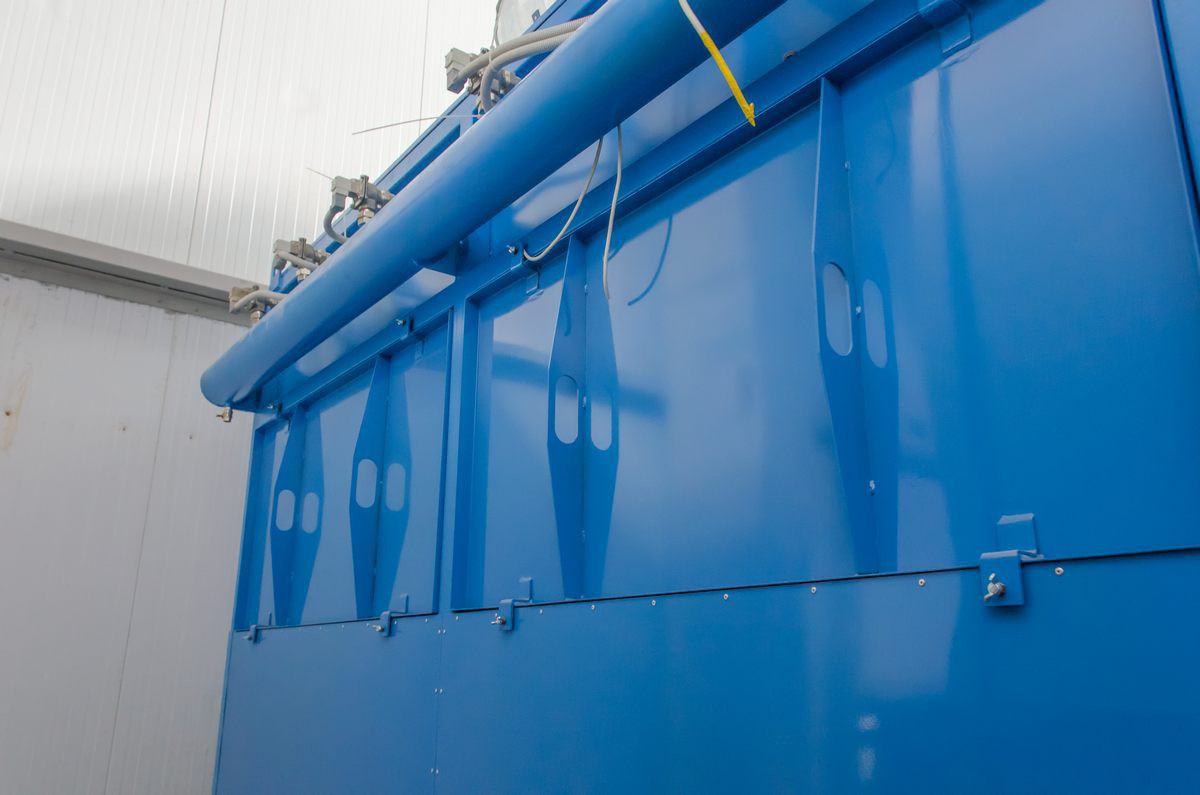

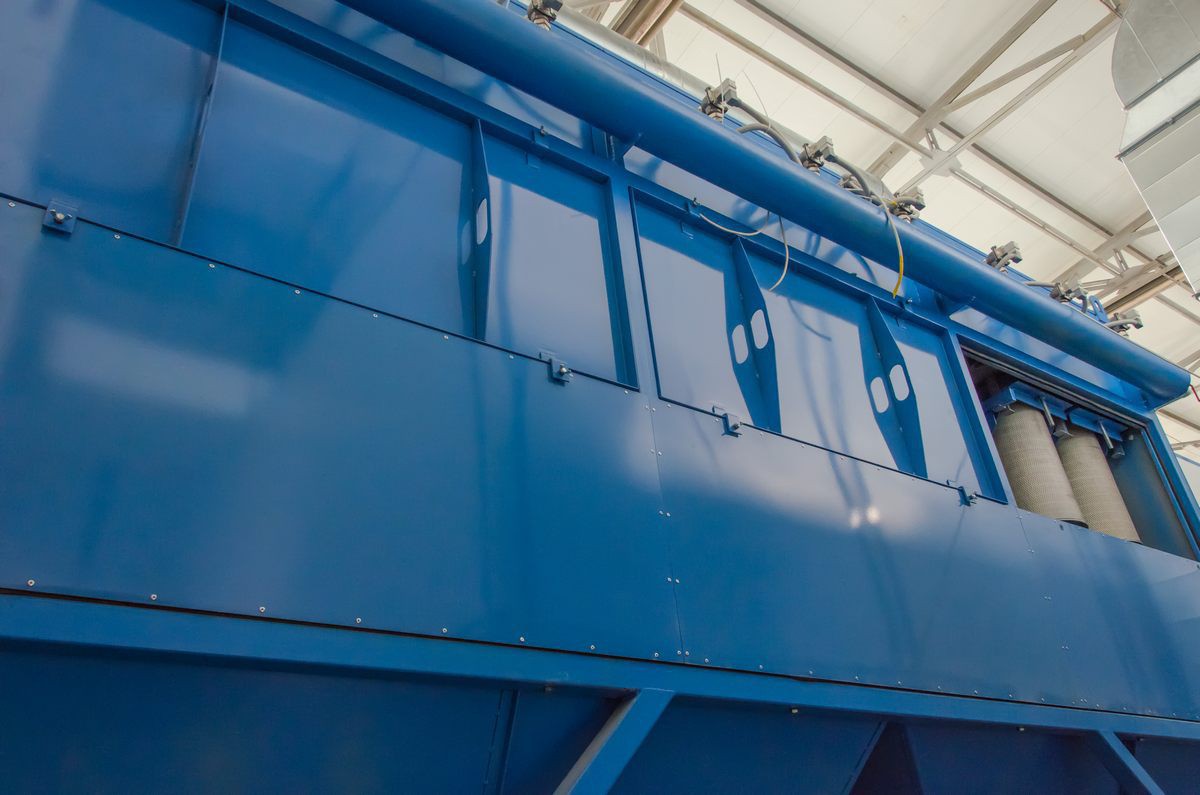

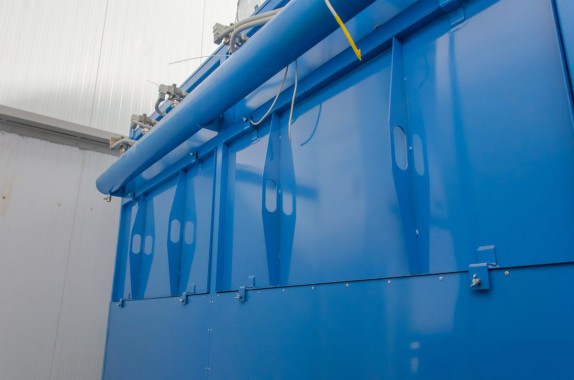

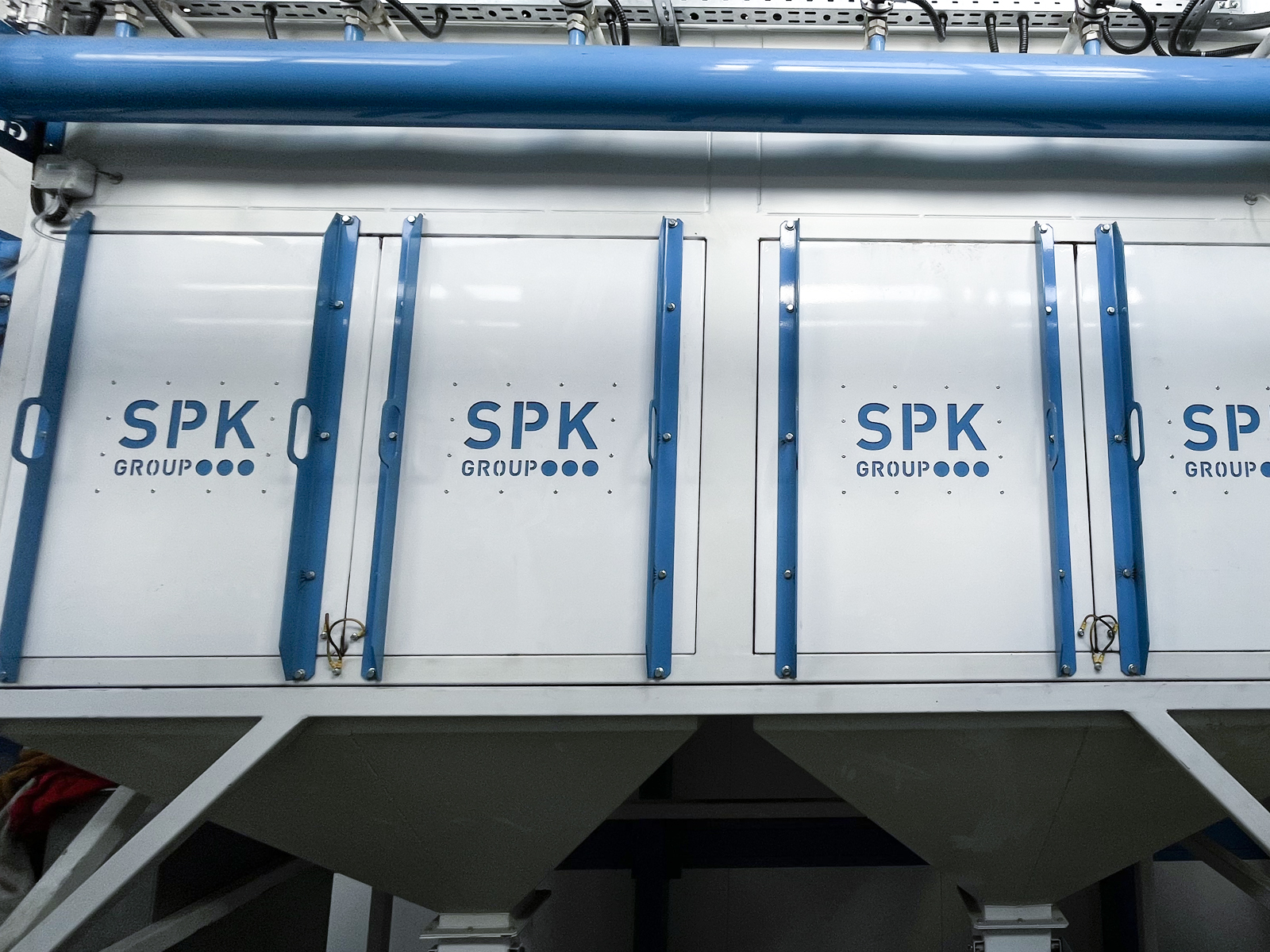

Установка имеет усиленный стальной корпус со всеми необходимыми отверстиями для обслуживания и инспекции. Отдельные патроны фильтровальной установки очищаются благодаря впрыску свежего воздуха, который регулируется автоматически тактовым управлением. Встроенный датчик разности давления показывает сопротивление фильтра и степень загрязнения фильтр-патронов. Патронная фильтровальная установка имеет компактную конструкцию и малую площадь.

2. Комплекта вытяжных отбойных щитов, который размещается в стене дробеструйной камеры. Функция отбойных щитов - всасывать загрязненный воздушный поток. В состав отбойных щитов входит отбойный сепаратор для возврата дроби.

3. Комплекта трубопроводов для вытяжки пыли.

4. Комплекта оборудования подачи свежего воздуха.

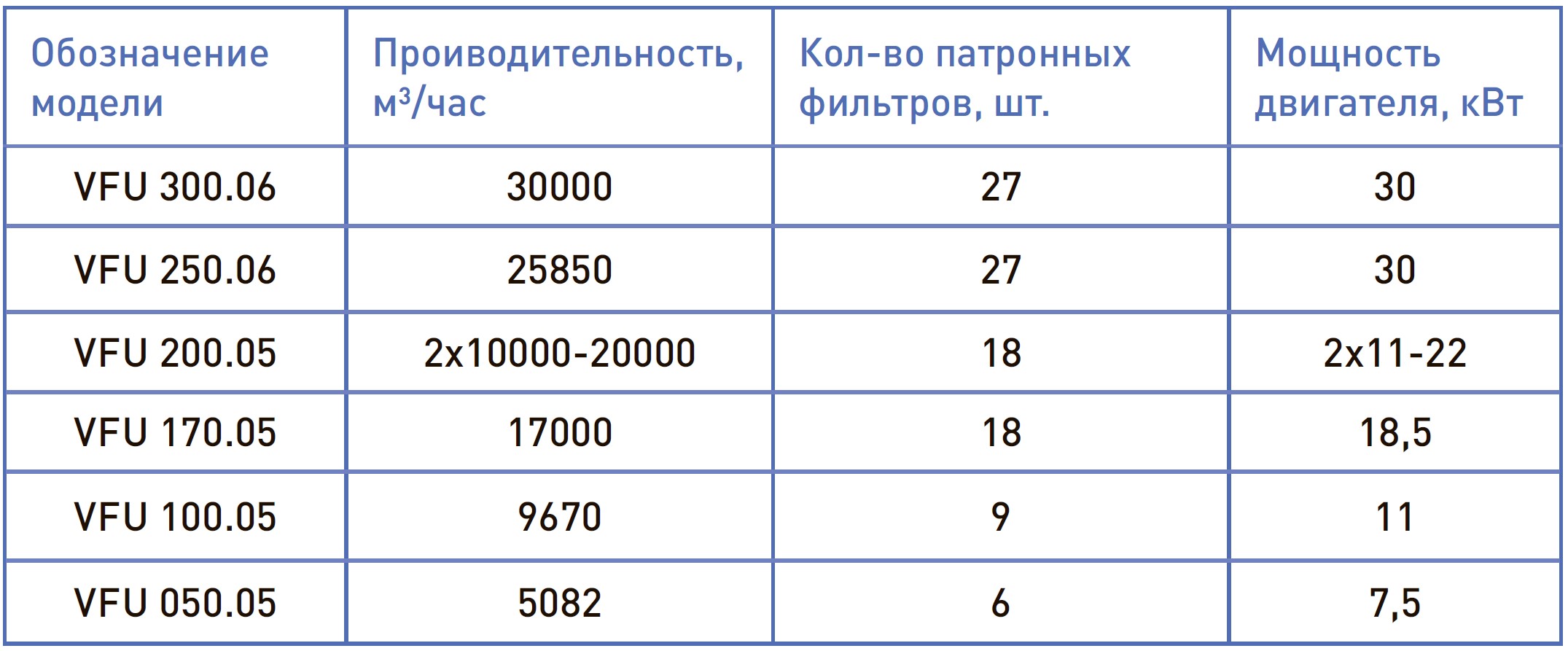

Обозначение

Производительность, куб.м/час

Кол-во патронных фильтров, шт

Мощность двигателя, кВт

Примечание

ВФУ.250.01

25000

36

30

вентилятор (1200х1200мм) располагается на полу рядом с установкой

ВФУ.170.01

17000

24

18.5

вентилятор располагается на крыше  установки

ВФУ.100.01

10000

12

11

вентилятор располагается на крыше  установки

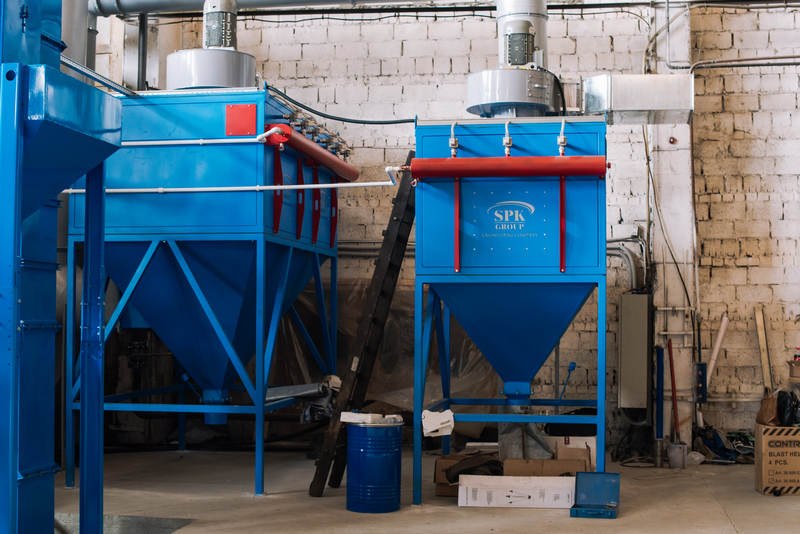

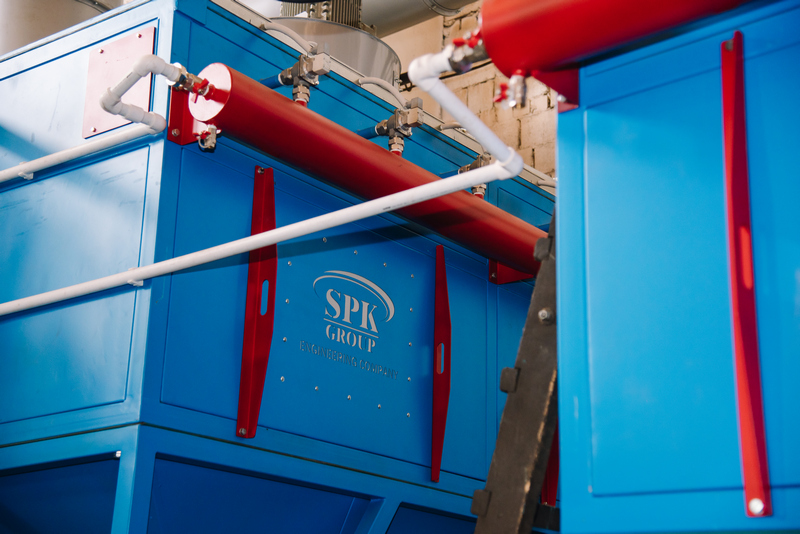

 дробеструйки оборудование дробеструйной камеры
