Дробеструйная камера уличная SPK-15.9.7

Промышленная обитаемая дробеструйная камера SPK: назначение и функции

Уличная обитаемая камера дробеструйной очистки SPK представляет собой тупиковый комплекс, спроектированный для механической подготовки поверхностей габаритных деталей и металлоконструкций.

Основные технологические возможности:

• Глубокая очистка металла от плотной окалины, следов коррозии и ржавчины.

• Деликатное снятие застарелых лакокрасочных и гальванических покрытий.

• Ликвидация побежалости после термической обработки или сварки.

• Поверхностный наклеп и упрочнение структуры сплавов для последующего нанесения ЛКМ.

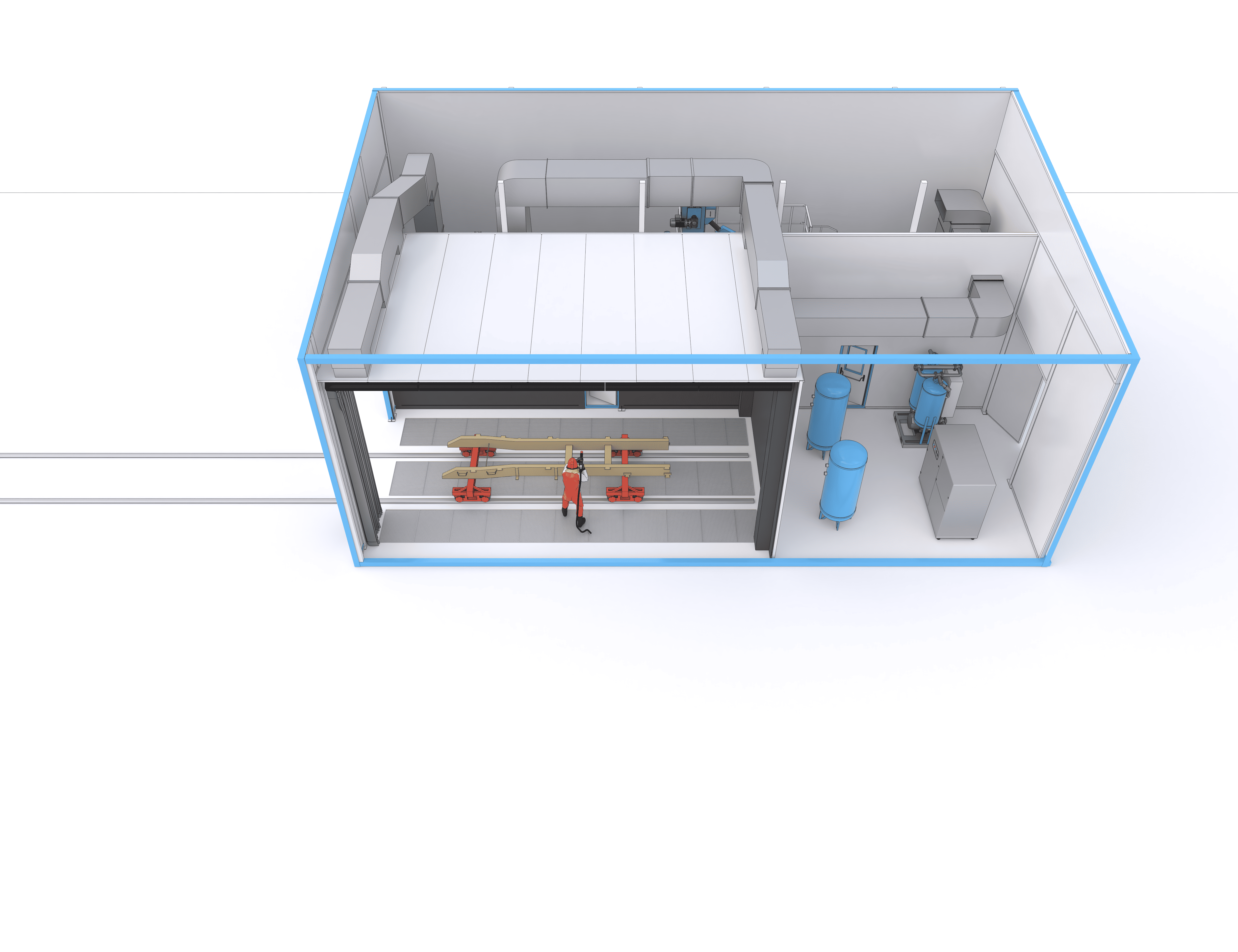

Габариты оборудования и конструктивные особенности ДСК

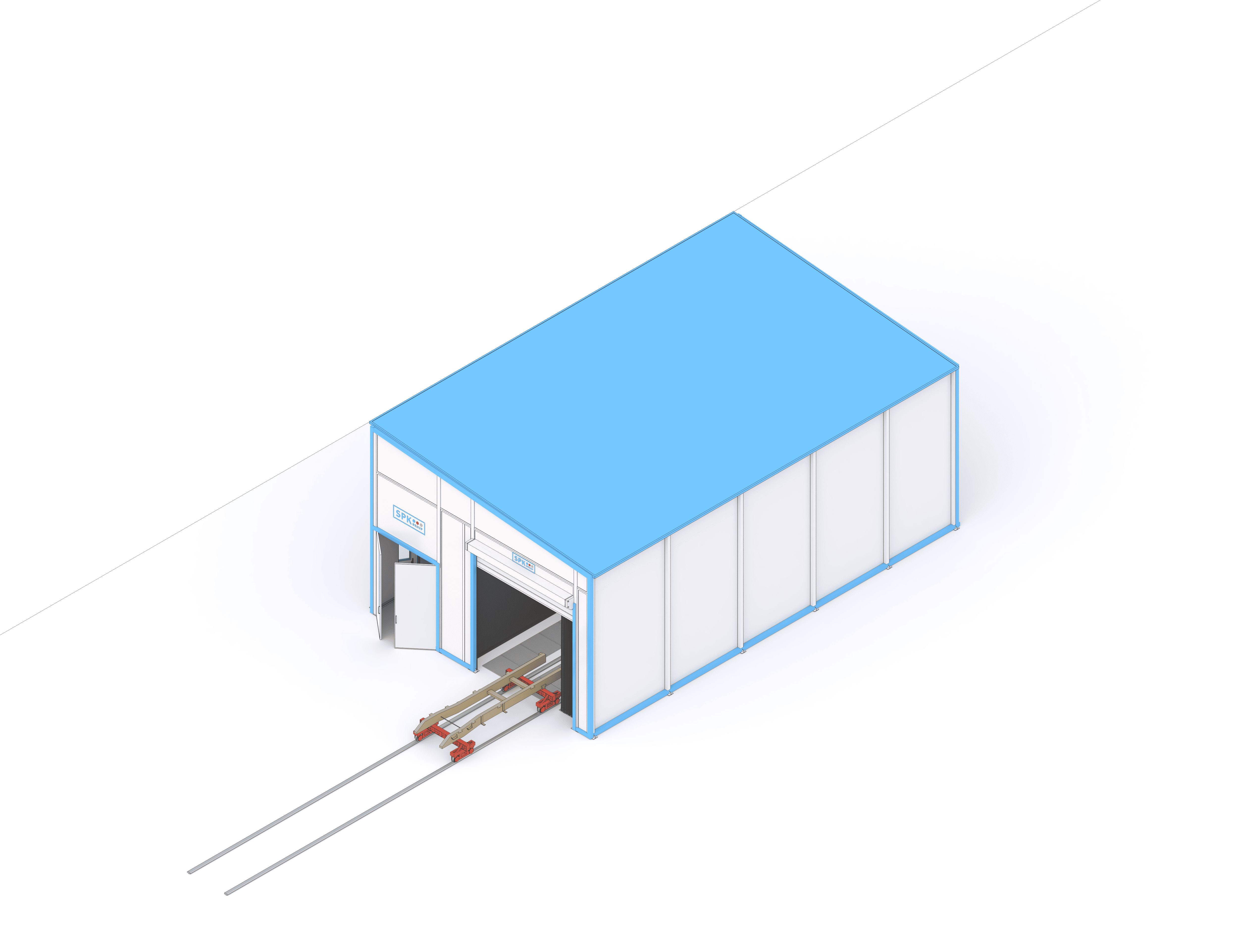

Комплекс поставляется в специальном всепогодном (уличном) исполнении со встроенным модулем для размещения агрегатов. Транспортировка заготовок в зону обработки осуществляется с помощью рельсовой телеги-диплори (включена в базовую комплектацию).

Размеры обрабатываемых зон и конструкций

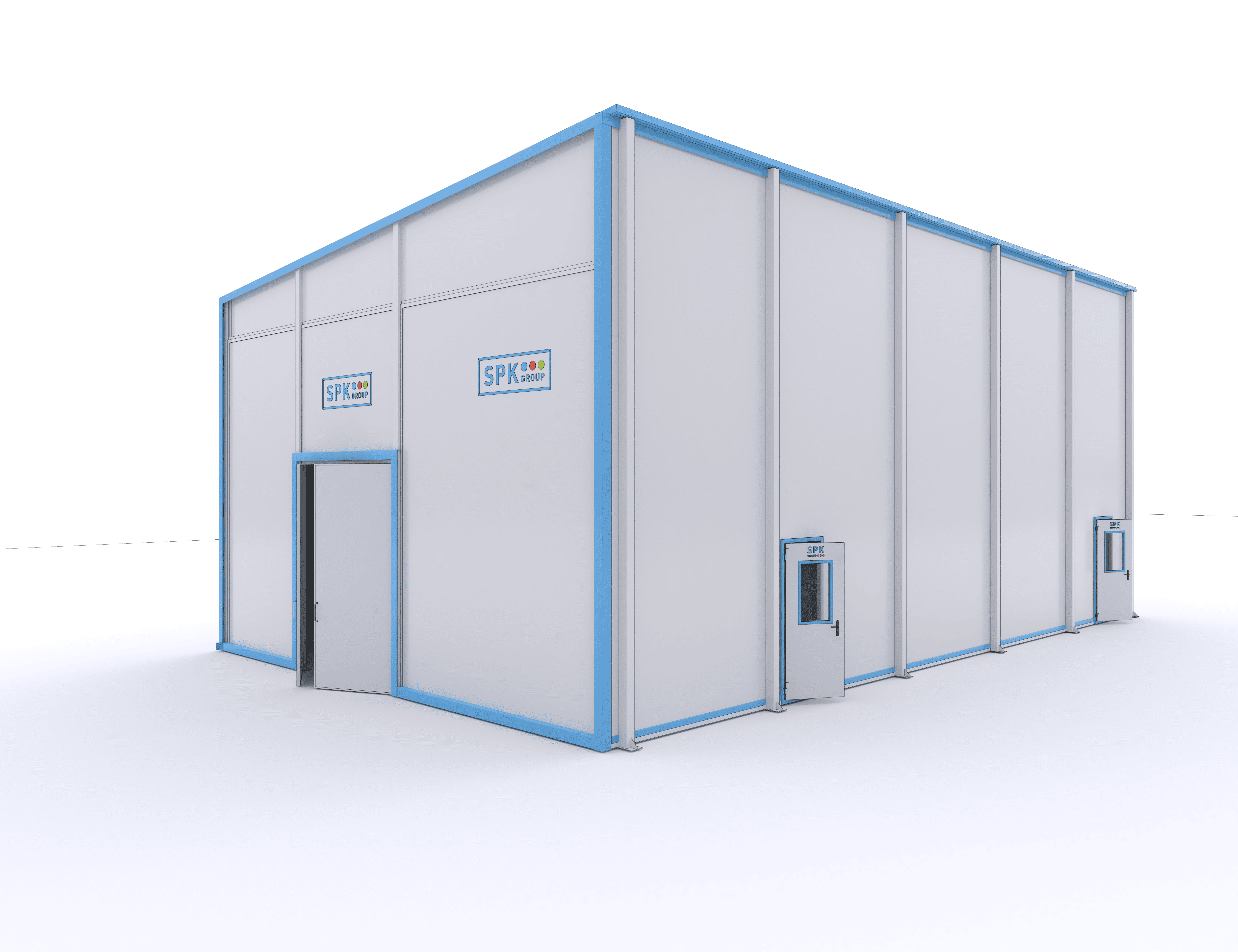

Конструктив стен: Наружный защитный контур и крыша выполнены из энергоэффективных сэндвич-панелей (толщина 120–200 мм) на жестком стальном каркасе. Внутренний пост защищен собственными панелями толщиной 50 мм.

Входные группы и ворота

• Въездной проем ДСК: Термоизолированные подъемно-секционные ворота (размер просвета — 4000 × 4500 мм) со специальной износостойкой защитной шторой.

• Техническое отделение: Механические распашные ворота (2500 × 2500 мм) и 2 изолированные сервисные двери (800 × 2000 мм) на боковой панели.

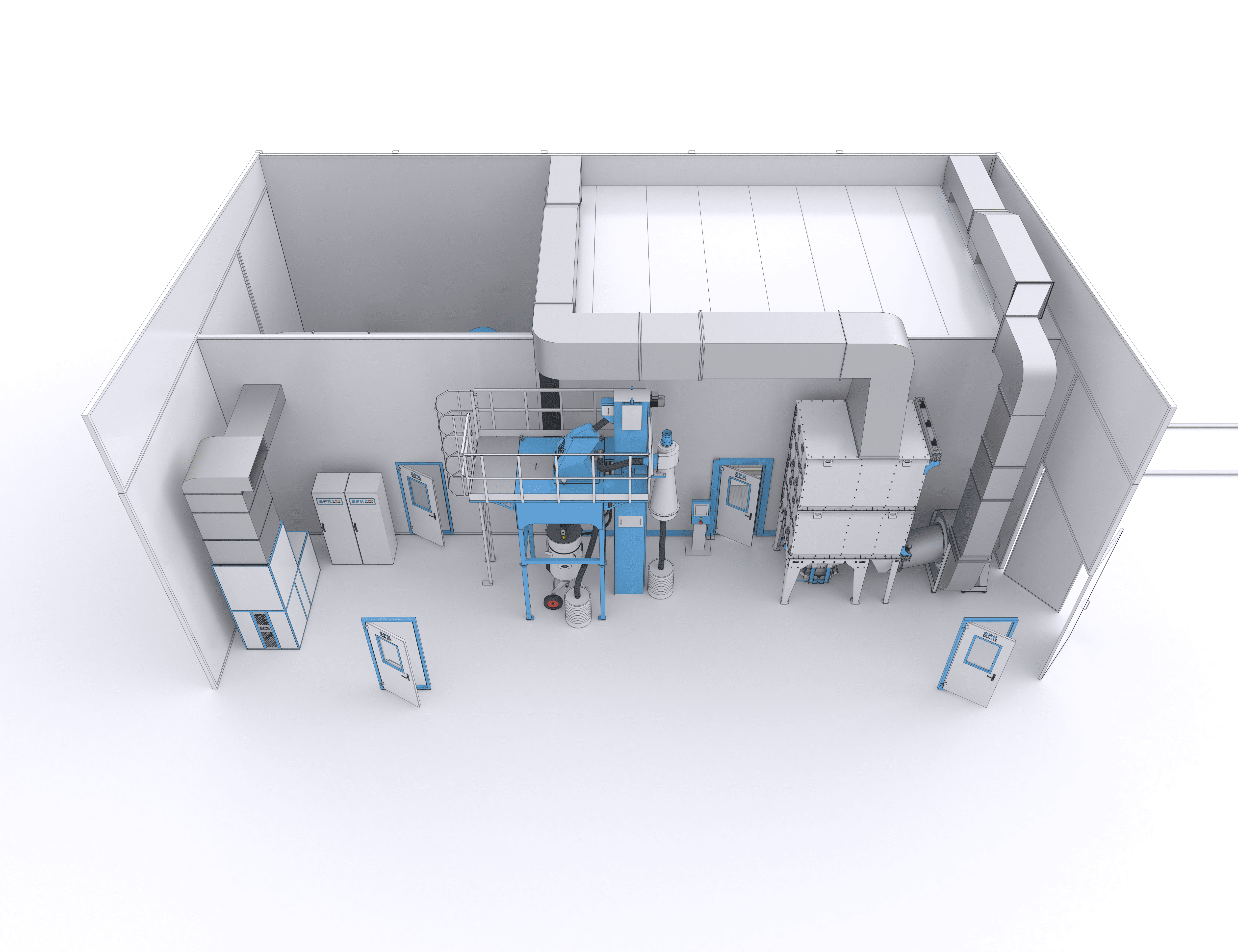

Механическая система сбора и замкнутой рекуперации дроби

Комплекс оснащен одной линией рекуперации, которая гарантирует непрерывную циклическую очистку и повторное использование абразивного материала.

Сбор абразивного материала (ССД)

Транспортировка упавшей дроби реализуется посредством скребковых конвейеров с экономичным пневматическим приводом:

• Продольная линия: 3 конвейерных комплекта (длина ~8500 мм).

• Поперечная линия: 1 конвейерный комплект (длина ~7500 мм), смонтированный в центральной части рабочего пространства.

• Потребление воздуха: средний расход на одну ветку составляет 0,15 м³/мин (суммарный расход системы сбора — 1,05 м³/мин).

Сепарация и элеваторная подача

• Подъем материала: Вертикальный ковшовый элеватор высотой 4760 мм (электродвигатель на 2,2 кВт).

• Очистка дроби: Интегрированное вибросито мощностью 0,27 кВт.

• Хранение: Накопительный силос-бункер полезным объемом 1000 литров.

Характеристики абразивоструйного оборудования

Станция рассчитана на эффективную работу одного оператора:

• Тип питателя: Высокопроизводительный напорный аппарат емкостью 200 л.

• Количество постов: 1 рабочее место (1 износостойкое дробеструйное сопло).

*Геометрические параметры и финальная длина конвейерных линий могут незначительно корректироваться на этапе подготовки проектной документации под требования площадки заказчика.
