Дождевальная камера для спецтехники SPK-26.8.7

Промышленный комплекс очистки и гидроиспытаний SPK-WB-26.8.7 от SPK GROUP

Назначение и область применения оборудования

Специализированная технологическая станция SPK-WB-26.8.7 спроектирована для выполнения комплексной санитарной обработки, а также проведения приемочных и климатических тестов колесных шасси и спецтехники.

Ключевые эксплуатационные задачи комплекса:

• Контроль герметичности методом дождевания: оценка качества изоляции и плотности сопряжения узлов специальных машин в условиях искусственного выпадения атмосферных осадков. Процедура полностью удовлетворяет предписаниям ГОСТ РВ 20.57.306 (пункт 5.17) и индивидуальным техническим условиям (ТУ) заказчика.

• Гидродинамическая очистка: эффективное удаление плотных слоев производственных загрязнений, включая остатки смазочно-охлаждающих жидкостей (СОЖ), консистентных смазок и иных продуктов нефтепереработки. Смыв осуществляется направленными потоками жидкого моющего концентрата.

• Осушение поверхностей: удаление остаточной влаги с кузовных элементов путем интенсивной принудительной обдувки сжатым воздухом или посредством ручной протирки.

Транспортировка колесной техники внутрь бокса осуществляется собственным ходом. Конструкция позволяет интегрировать в рабочий цикл дополнительные промежуточные операции. Комплекс функционирует в автоматическом энергосберегающем режиме, полностью отвечая актуальным регламентам РФ в области экологии, пожарной безопасности и охраны труда.

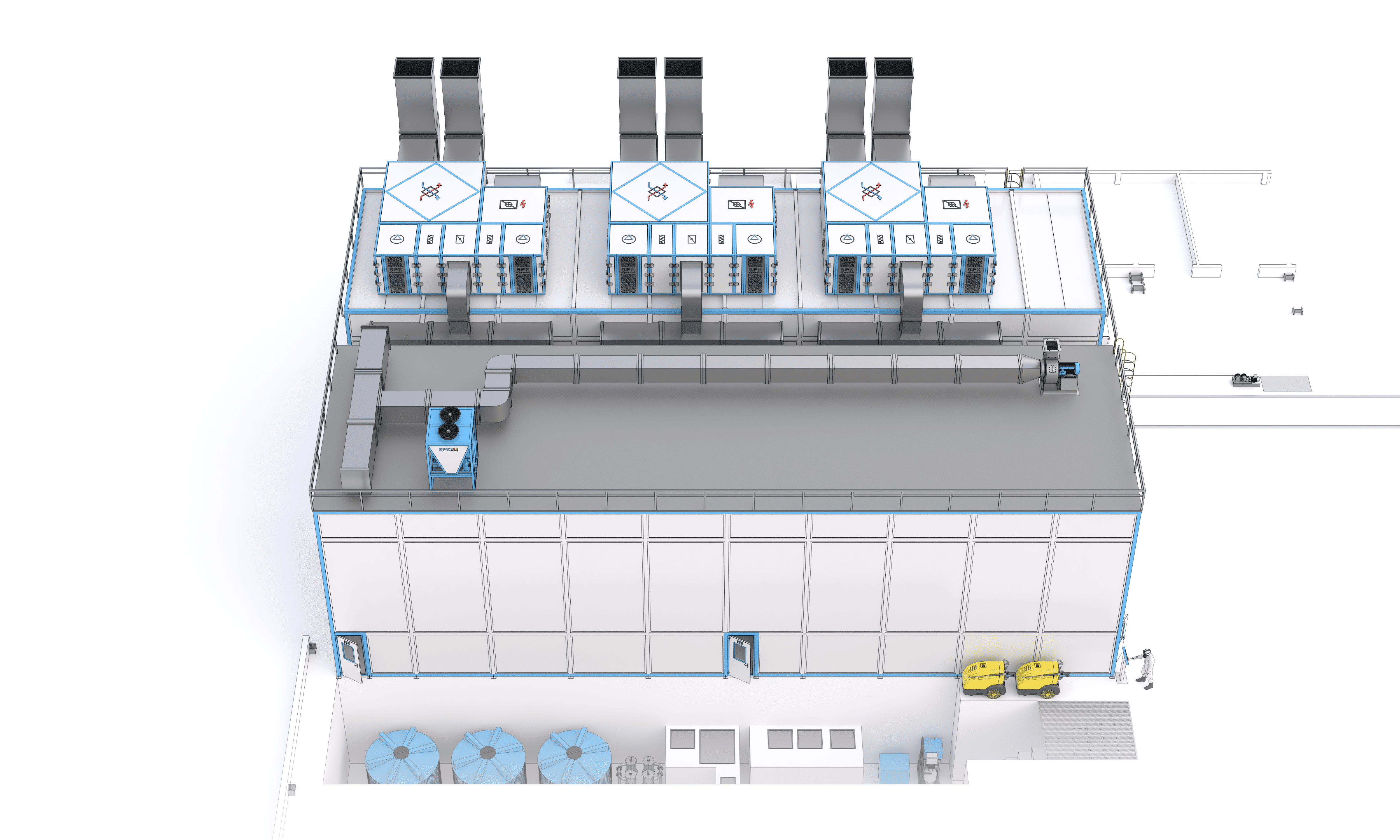

Архитектура и конструктивное исполнение бокса

Габаритные параметры и материалы корпуса

• Полезный внутренний объем: длина составляет 25,8 м, ширина — 7,5 м, предельная высота — 6,5 м.

• Несущий элемент: усиленный цельнометаллический каркас, воспринимающий основные эксплуатационные нагрузки.

• Стены и потолочные перекрытия: собраны из многослойных теплоизоляционных сэндвич-панелей толщиной 50 мм. Внутренний облицовочный слой панелей изготовлен из листов коррозионностойкой нержавеющей стали, устойчивой к химикатам. Поверхности рассчитаны на частую и легкую санобработку.

• Категория размещения: согласно нормам строительной климатологии, установка соответствует исполнению УХЛ4 (эксплуатация в закрытых контурах с регулируемым отоплением).

Организация сквозного проезда

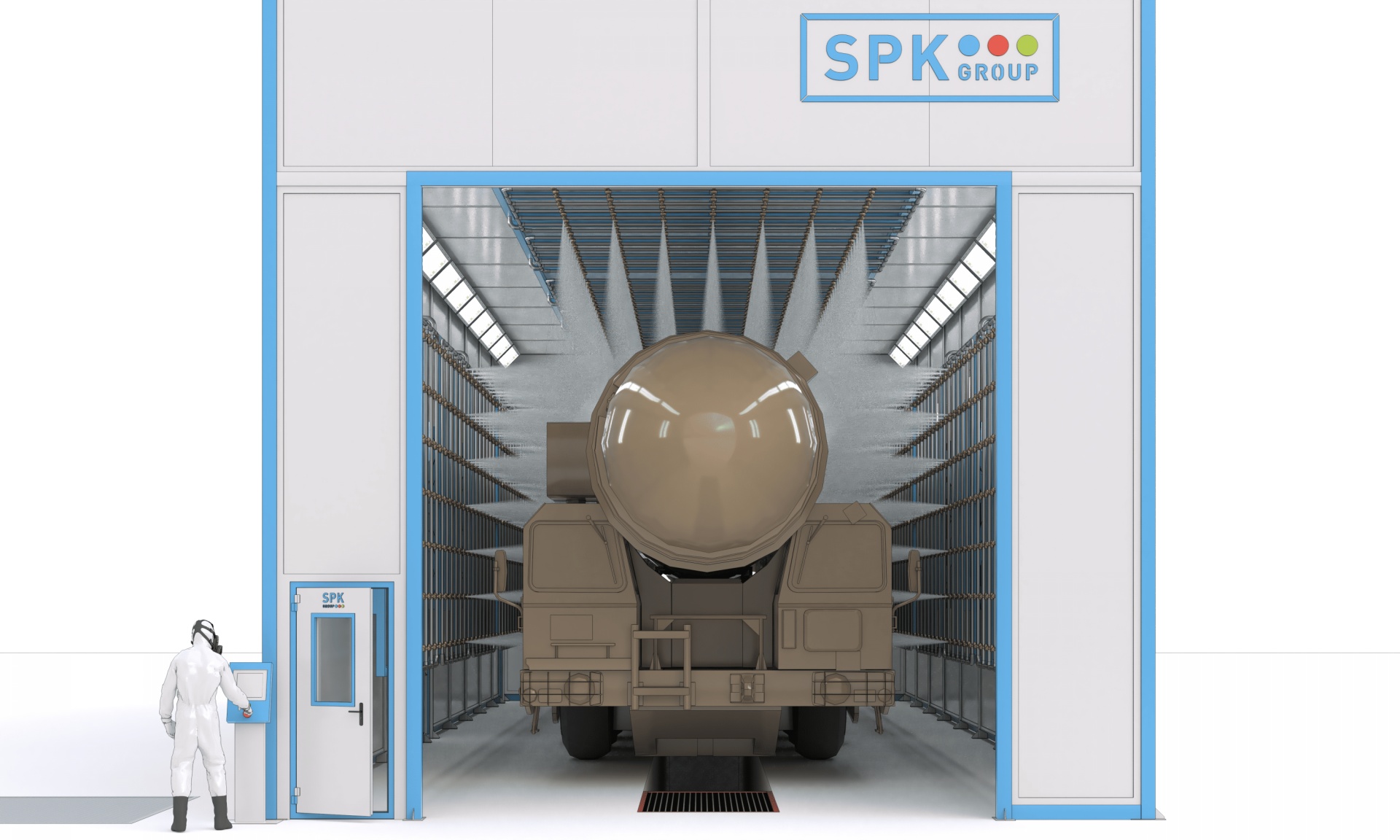

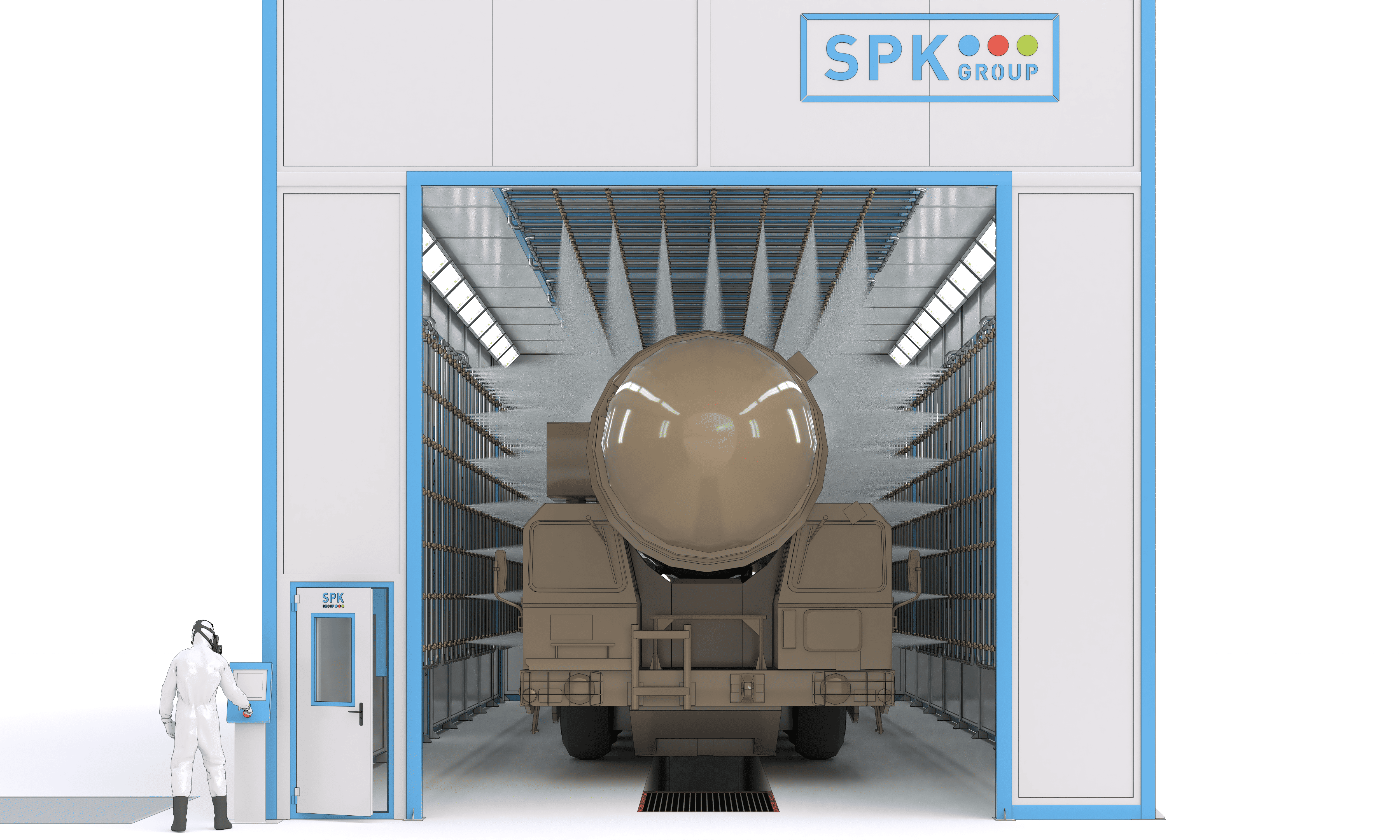

Конструкция бокса относится к проходному типу и оборудована парой въездных зон.

• Воротные системы: на торцевых участках смонтированы автоматические рулонные ПВХ-ворота.

• Световой проем (ШхВ): 5000 5500 мм.

• Специфика: полотна ворот и исполнительные механизмы инертны к условиям стопроцентной влажности и не требуют регулярного сложного сервиса.

Инжиниринг водяного контура и систем орошения

Технологический процесс предусматривает, что финальное дождевание образцов инициируется исключительно после цикла черновой мойки химическими растворами и последующего ополаскивания чистой водой внутренних поверхностей самого бокса, включая напольные каналы и приямок.

Подвижные рамные модули:

• Продольные (боковые) арки: закреплены на пристенных направляющих рельсах, позволяющих механически изменять расстояние до бортов тестируемой машины. Коммутация с напорной линией выполнена гибкими рукавами. Активация требуемого числа оросительных контуров настраивается программно или вручную оператором. Стартовая дистанция от форсунок до борта объекта выставляется в пределах 400–500 мм. На время стандартной мойки боковые модули сдвигаются и фиксируются.

• Торцевые (фронтальный и тыловой) контуры: обладают возможностью перемещения параллельно плоскости ворот (вылет от базовой точки — до 5 метров). При логистических операциях один из контуров выдвигается во внутрицеховую зону.

• Верхний пояс: стационарные трубные плети для гидрообработки крыши.

Параметры распылительного узла:

• Материал трубной обвязки: поливинилхлорид (ПВХ).

• Тип распыления: форсунки с полноконусным факелом и углом раскрытия струи 120°.

• Сетка расположения: межосевое расстояние между распределительными трубами и распылителями составляет 900 мм (конечные параметры утверждаются на этапе финализации проекта).

• Зона покрытия: контур дождевальной завесы гарантированно выступает за пределы габаритов машины как минимум на 30 см с каждой стороны.

Вспомогательные инженерные сети и безопасность

Гидравлика снабжения и водоочистки

1. Подача и фильтрация: оборотная система включает блок 3-ступенчатой механической сепарации, насосные станции, запорно-регулирующую арматуру, чиллерную установку для терморегуляции технологической воды и скиммеры для сбора нефтепродуктов. Накопительные емкости и насосы вынесены на технологическую подземную отметку –4.500 м.

2. Дренаж: включает бетонную приемную шахту сложной формы, магистральные трубопроводы, погружные дренажные насосы со встроенными датчиками контроля уровня и электронной блокировкой от работы «всухую».

Системы жизнеобеспечения и контроля

• Аварийные выходы: смонтированы 3 сервисные двери с беззамковыми механизмами быстрого распахивания (паника-выход) и внутренней нержавеющей обшивкой. Двери снабжены уплотнителями для обеспечения герметичности и оснащены внешними световыми сигнализаторами красного цвета.

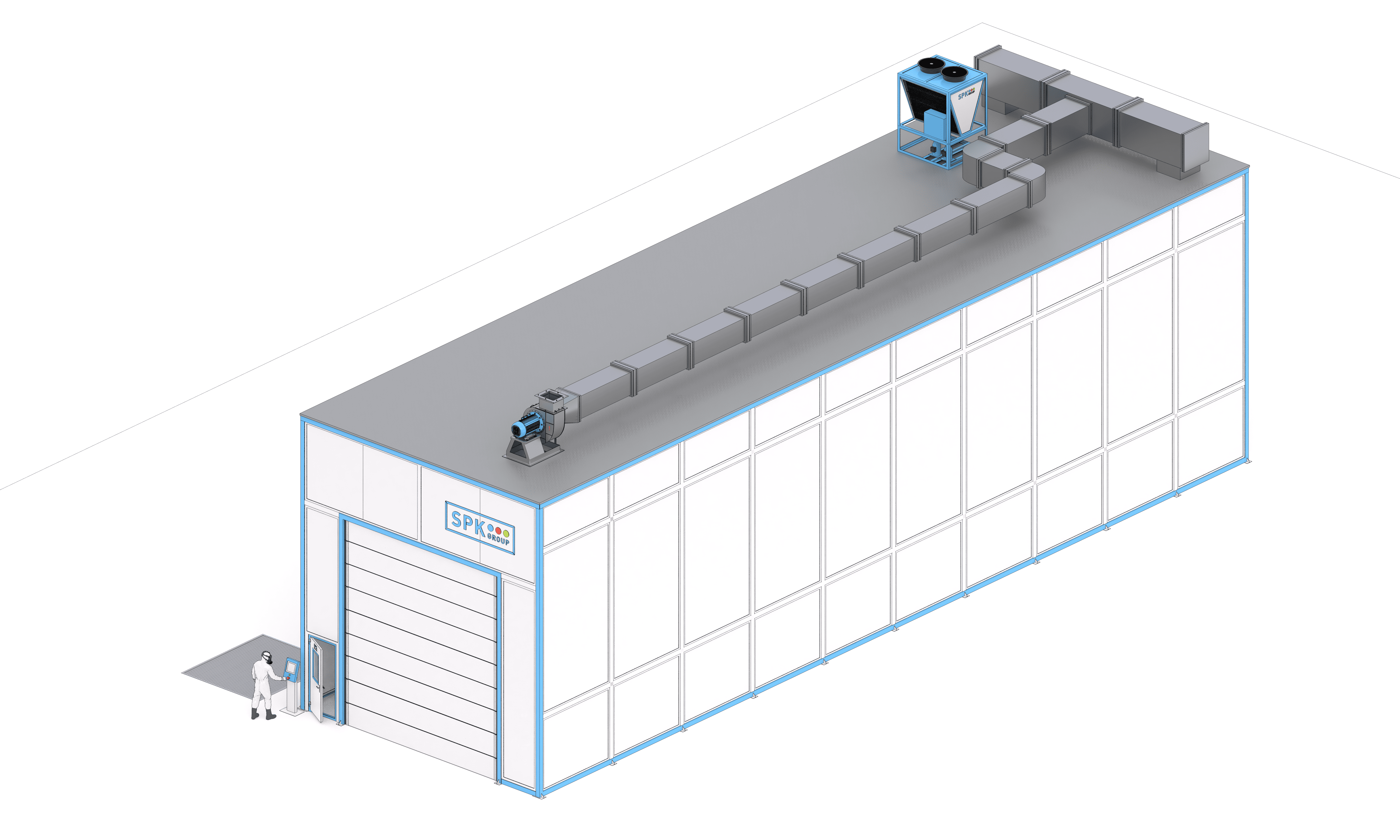

• Вентиляционный комплекс: мощный радиальный эксгаустер (вентилятор вытяжного типа) с разветвленной сетью воздуховодов для быстрого осушения пространства после тестов.

• Светодиодное освещение (норматив 500 Лк): применяются пыле- и влагозащищенные приборы класса IP65. В камере распределено 26 потолочных светильников (угол наклона 45°), 26 настенных приборов и 14 специализированных источников света для освещения смотровой ямы.

• Визуальный мониторинг: два смотровых окна из высокопрочного стекла расположены со стороны операторского поста управления.

• Экстерьер: наружные листы панелей окрашиваются в колер по спецификации заказчика (шкала RAL), силовой каркас имеет стойкое покрытие цвета RAL 5012.

Порядок проведения первичной аттестации испытательного комплекса

По факту завершения монтажных операций и окончания пусконаладки (ПНР) организуется процедура первичной государственной аттестации испытательного оборудования.

Мероприятие проводится экспертной комиссией из представителей Поставщика и Покупателя с обязательным привлечением независимой сертифицированной третьей стороны. Ход испытаний регламентируется программой, составленной инженерами SPK GROUP в строгом соответствии с положениями стандартов ГОСТ Р 8.568-2017 и ГОСТ РВ 008-002-2013. Заключительным этапом является подписание официального протокола испытаний и последующее оформление юридического аттестата на дождевальный комплекс.
