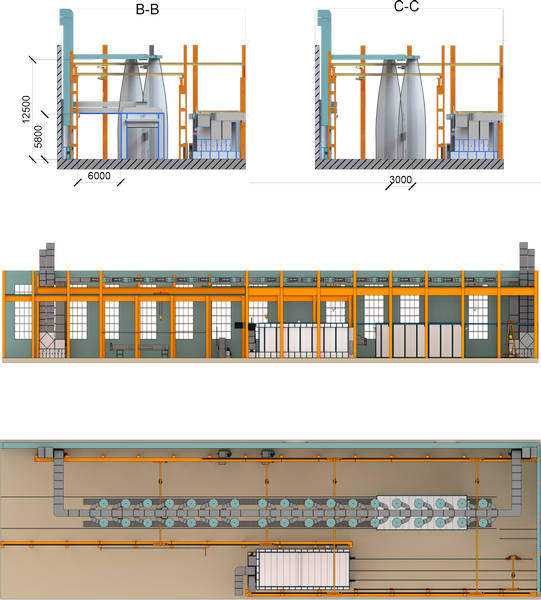

окраска башенных кранов

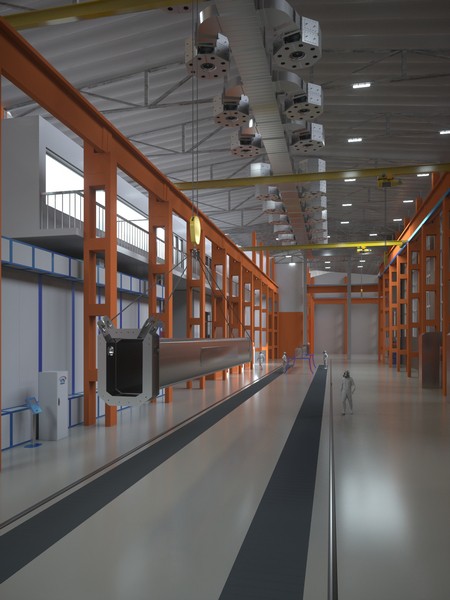

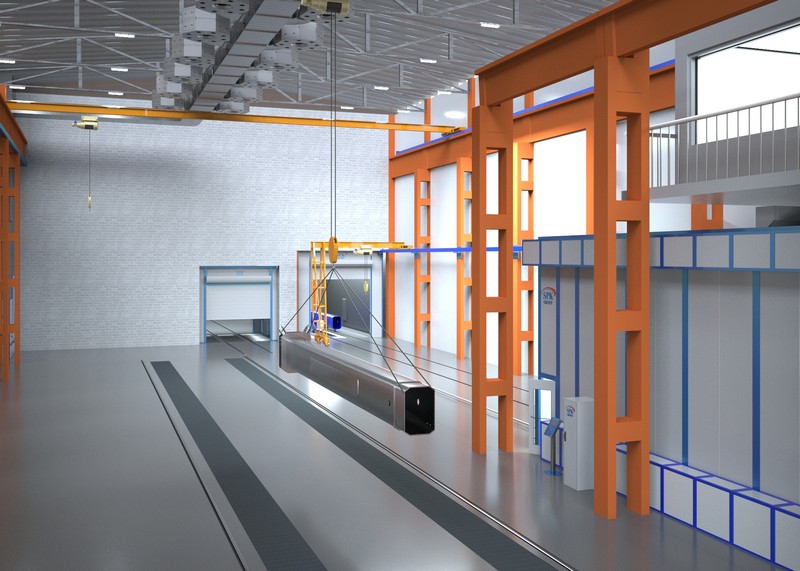

комплекс подготовки металла поверхности  комплекс подготовки поверхности

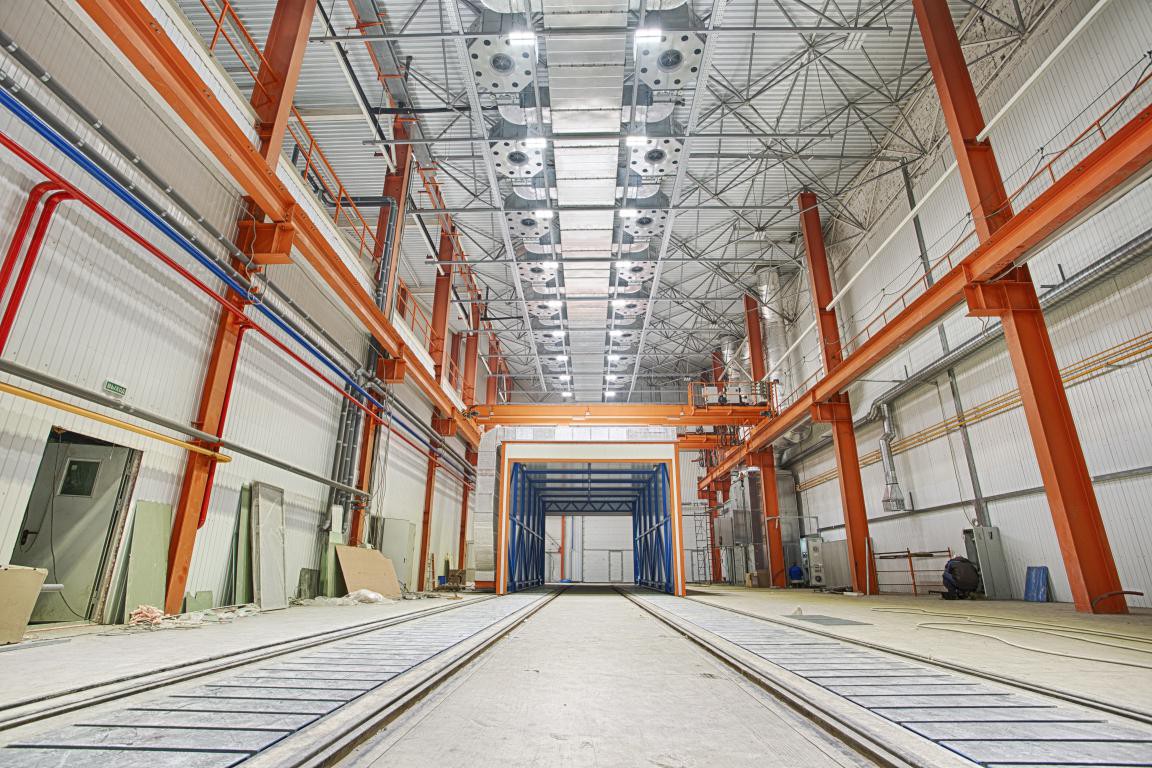

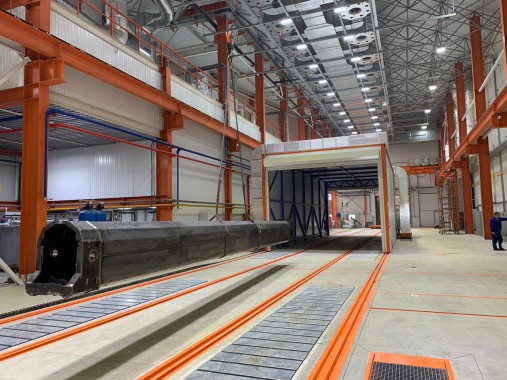

Зона открытой окраски 1,2 SPK-Z-36.6.9

Для подачи воздуха используется приточно-вытяжной вентиляционный агрегата, с производительностью 50 000 м3/час.

Вытяжка воздуха осуществляется через лабиринтную систему фильтрации.

Каждая зона делится на четыре рабочие зоны. Одновременно может работать две зоны.

Зона открытой окраски снабжена светодиодными светильниками повышенной яркости, расположенными на воздухораспределительной магистрали и обеспечивающие равномерный световой поток в зону окраски.

Для экономии энергоресурсов применён пластинчатый рекуператор тепла. Нагрев воздуха осуществляется газовым воздухонагревателем внутреннего сгорания газа.

В каждой из зон открытой окраски располагаются вихревые диффузоры. Каждый диффузор снабжён сервоприводом для регулирования направления потока и снабжён отсекающим воздушным клапаном повышенной плотности, для отделения диффузоров от подачи воздуха.

Комплекс предназначен для обработки деталей кранового оборудования.

Мин. габариты изделия: 100х100х100 мм.

Макс. габариты изделия: 12000х2000х2000 мм.

Макс. вес изделия: 1500 кг.

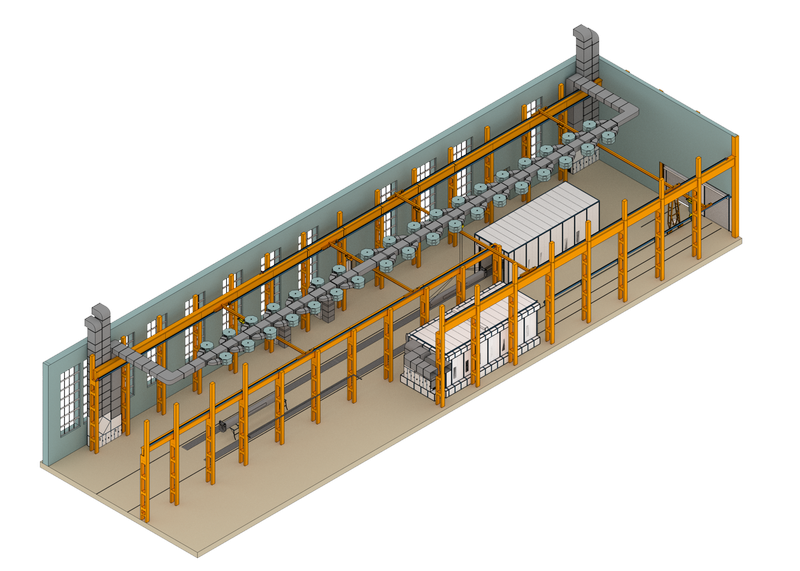

Комплекс подготовки поверхности, окраски и сушки SPK имеет следующий состав:

  • Камера обезжиривания и фосфатирования тупикового типа с внутренними размерами: 15000х5000х5000 мм. SPK-15.5.5;
  • Тельфер перегрузки крупногабаритных изделий с рельсовой телеги для дробеструйной обработки на рельсовую телегу для фосфатирования;
  • Зона открытой окраски 1, имеющая размеры: 36000х6000 мм. SPK-Z-36.6.9;
  • Зона открытой окраски 2, имеющая размеры: 36000х6000 мм. SPK-Z-36.6.9;
  • Камера сушки 1 перемещающаяся, двухпозиционная, имеющая размеры: 15000х5000х3000 мм. SPK-СК-15.5.3;

Камера фосфатирования SPK-15.5.5

Камера размером: 15000х5000х5000 мм. Тупикового типа с четырёх-створчатыми распашными воротами.

Делится на две секции роллетными воротами, расположенными посредине камеры.

Камера оснащена освещением, вентиляцией, бетонным приямком с погружным насосом, системой регенерации и очистки фосфатирующего раствора, системой подготовки жидкости, ёмкости для фосфатирующего раствора с подогревом, станции дозирования фосфатного концентрата, ёмкостью для подготовленной воды на промывку, двумя комплектами моечных пистолетов (по 2 штуки в каждом).

Управление камеры осуществляется с сенсорной панелью.

Камера оснащена двумя сервисными дверьми, оборудованных системой «Антипаника» и сервисным окном.

В состав системы вентиляции входит приточно-вытяжной агрегат, с производительностью 23000 м3/час. В состав приточно-вытяжного агрегата входит приточный блок, вытяжной блок, газовый теплообменник с горелкой, трубчатый рекуператор тепла.

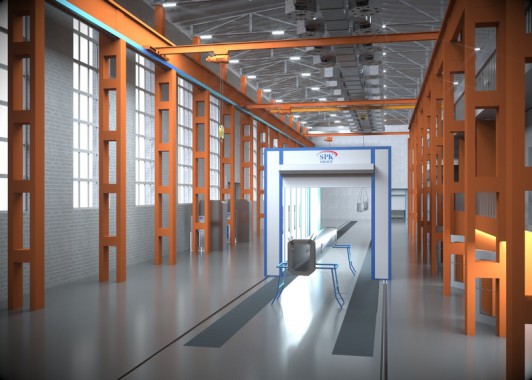

Камера сушки SPK-СК-15.5.3

Камера сушки имеет следующие внутренние размеры ДхШхВ: 15000х5000х3000 мм.

Камера проходного типа и снабжена двумя роллетными воротами 5000х3000 мм.

Толщина сэндвич панелей - 100 мм.

Камера перемещается на индивидуальном рельсовом пути и имеет 4 рабочих положения.

Внутри камеры имеется дежурное освещение 200 Лк.

Электричество для освещения, работы роллетных ворот и двигателей перемещения камеры подводится в бронированном кабель-канале.

Нагрев воздуха осуществляется в Сушильном вентиляционном агрегате газовым теплообменником внутреннего сгорания.

В каждом рабочем положении в бетонном приямке находится по 4 воздушных клапана - 2 на приток, 2 на вытяжку.
