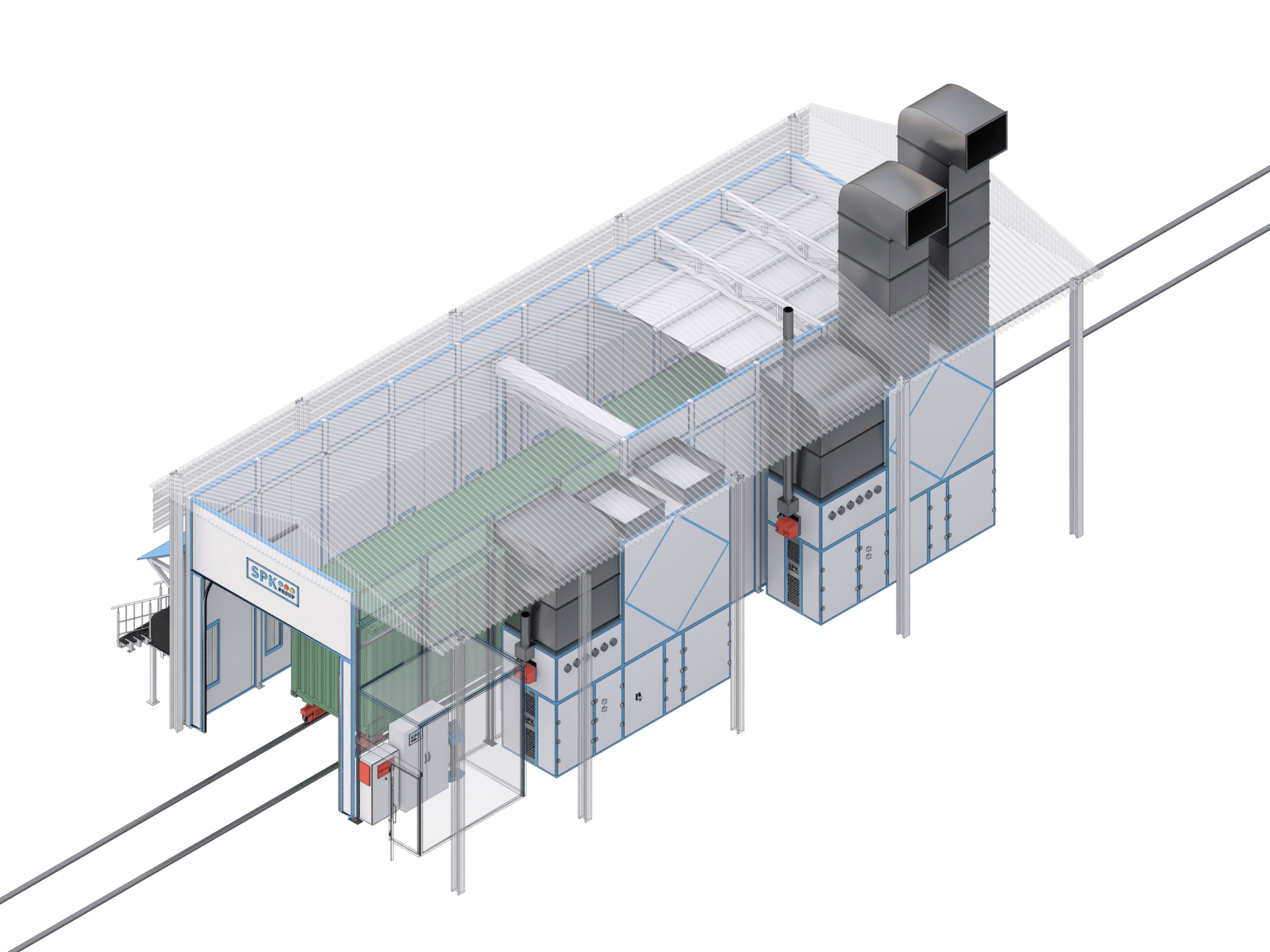

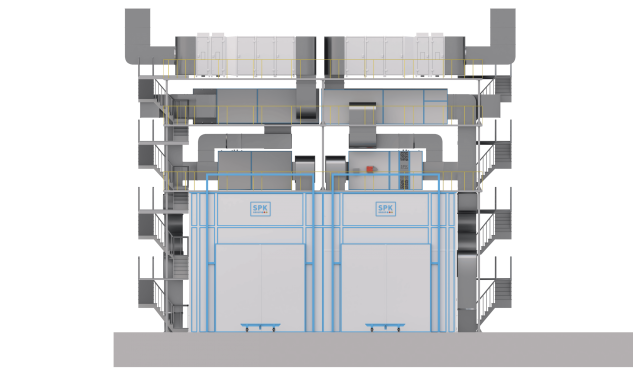

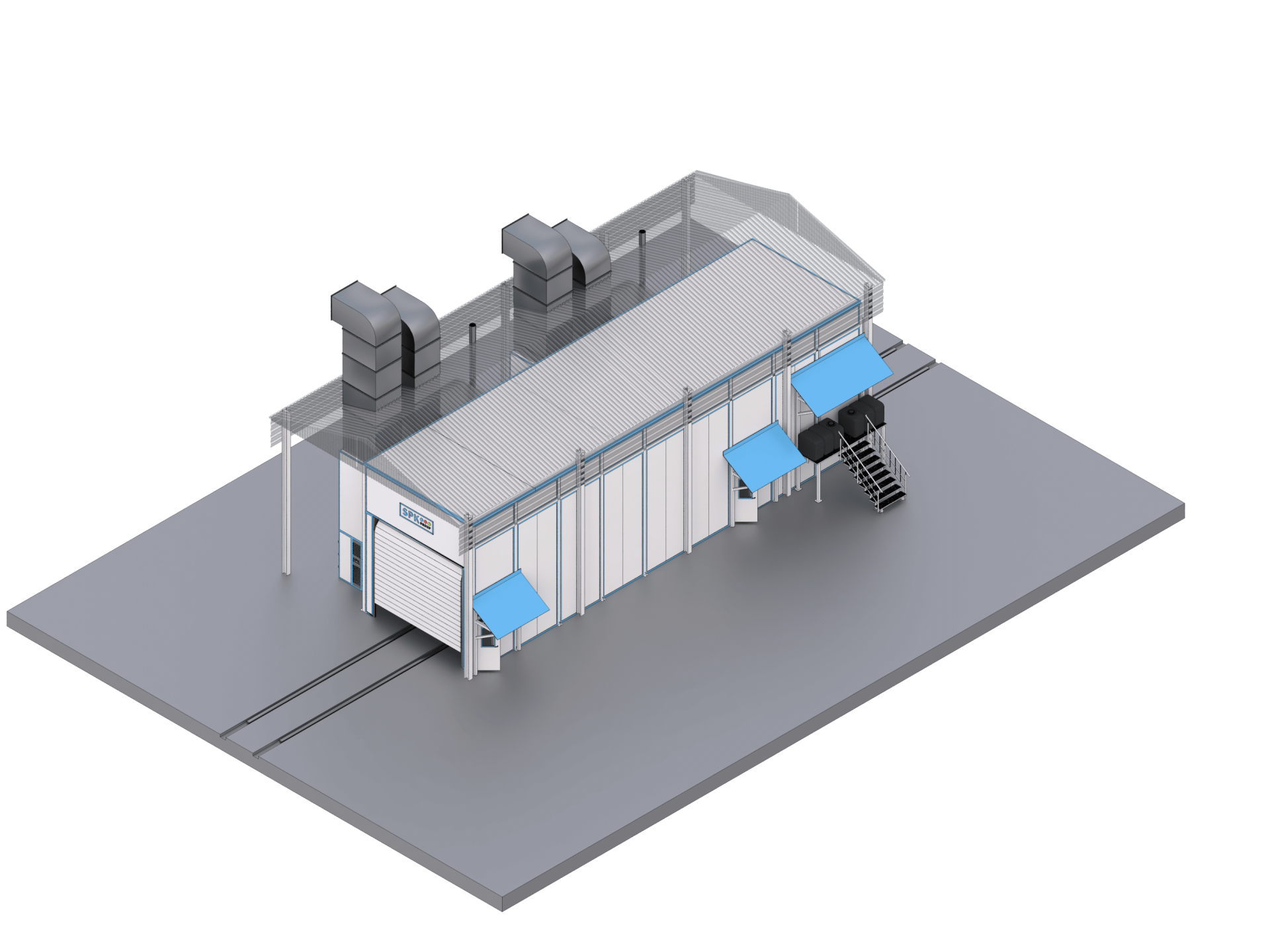

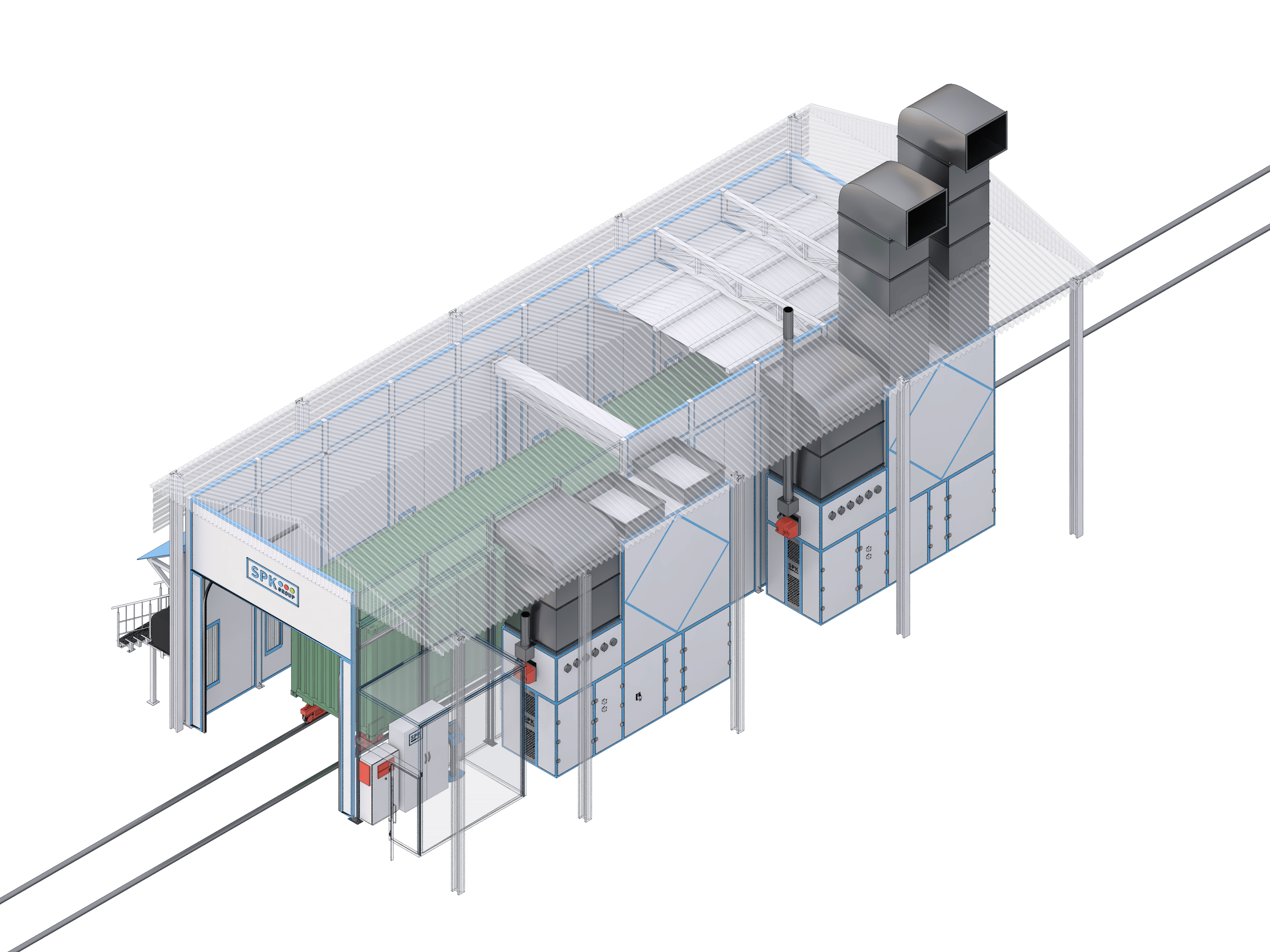

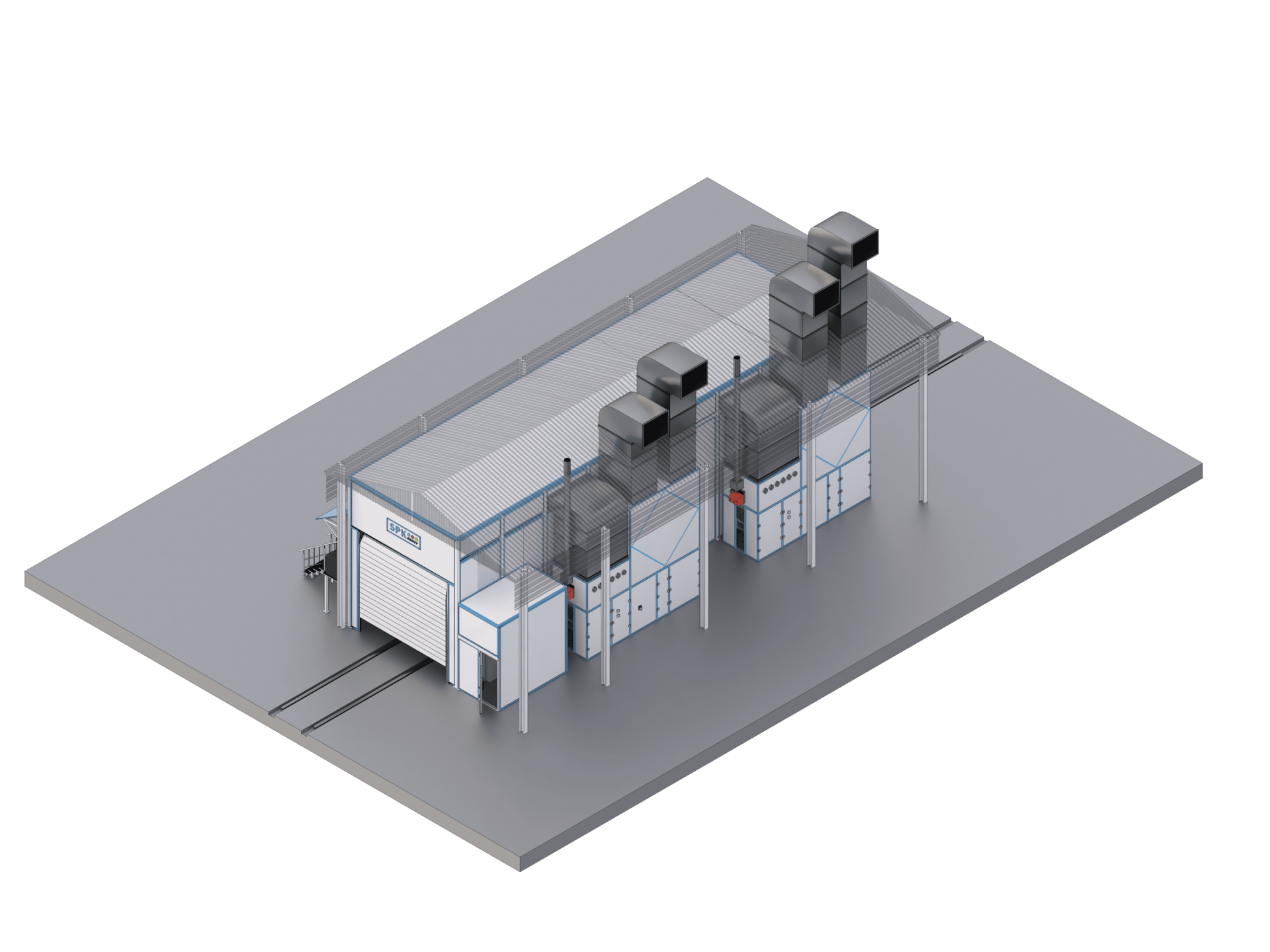

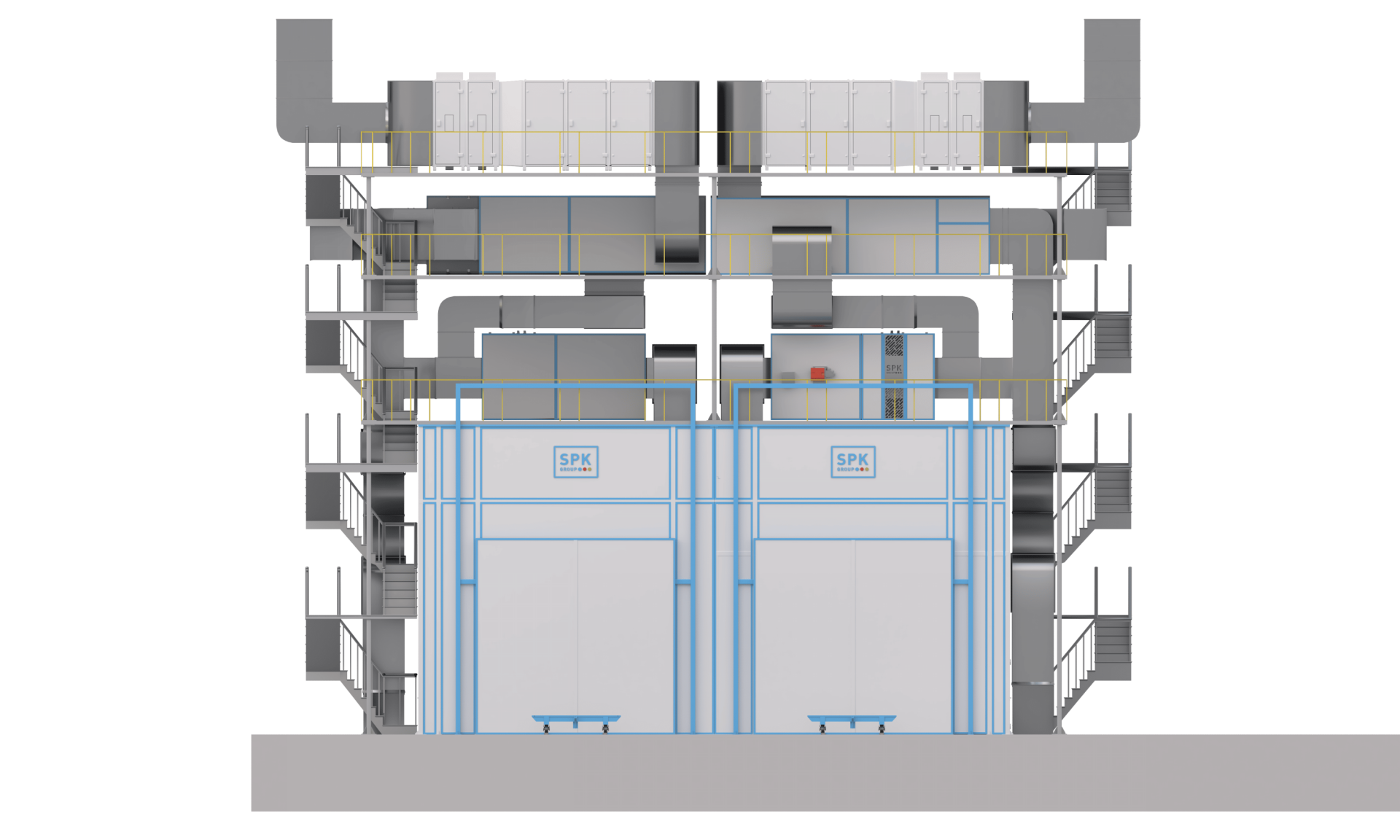

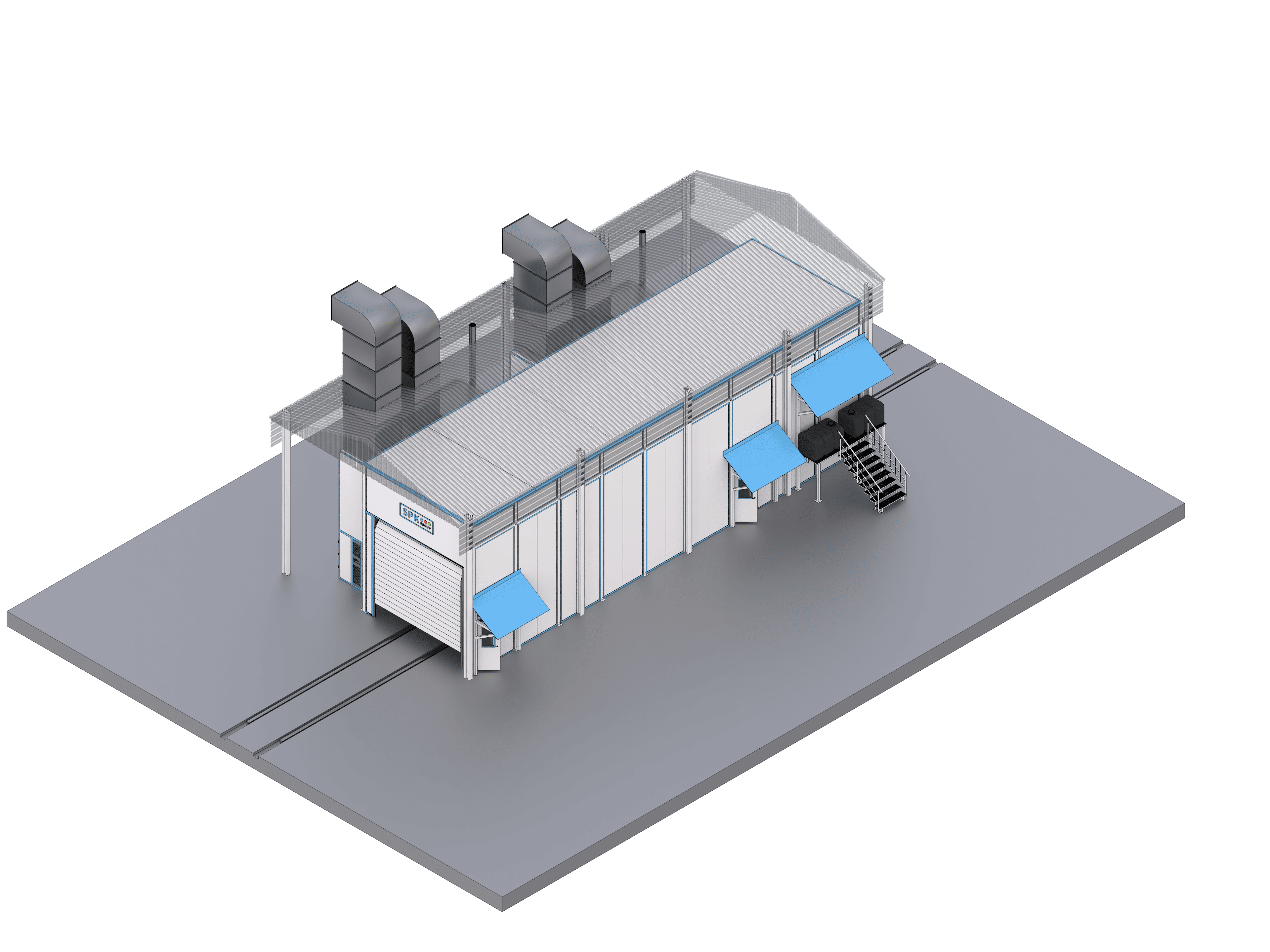

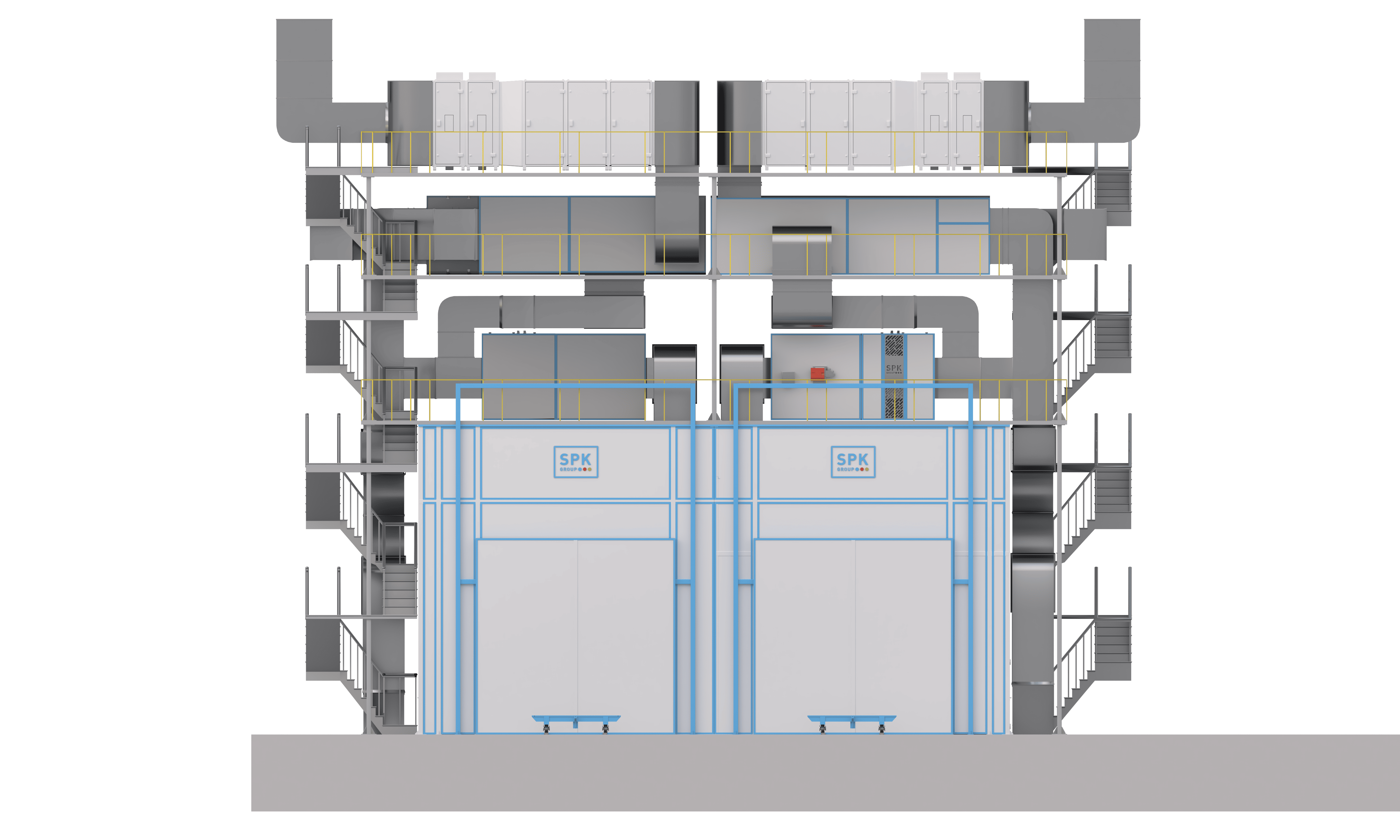

Окрасочно-сушильная камера SPK-15.5.5 для контейнеров

Технические параметры окрасочно-сушильной камеры модели SPK SCB (O) - 15.5.5

Общее описание

• Тип камеры: обитаемая, предназначенная для нанесения окраски и последующей сушки
• Климатические показатели: исполнение УХЛ1
• Рабочие температурные режимы:
  • Для окраски: +20°C ±2°C
  • Для сушки: +60°C ±2°C
• Принцип функционирования: циклическое (периодического действия)
• Конструкция:
  • Внутренние габариты: 15000 × 5000 × 5000 мм (Длина × Ширина × Высота)
  • Внешние размеры: 15240 × 5240 × 5800 мм
  • Внешние размеры с оборудованием: 15240 × 6890 × 5800 мм (подлежит уточнению в проектной документации)
• Количество секционных частей: две

Освещение и внутреннее оснащение

• Тип освещения: по стандарту ГОСТ Р55710-2013, в рабочей зоне — 750–1000 люкс
• Используемые светильники: светодиодные светильники серии SPK LED
• **Класс защиты: ** IP 65

Двери и ворота

• Сервисные двери: три штук размером 800×2000 мм (Ш×В), оборудованы системами "Антипаника"
• Основные ворота: секционные, подъемные, расположены по торцу камеры по оси симметрии
  • Проем: шириной 4000 мм
  • Высота проема: 4500 мм (уточнение на стадии проектирования)
• Двери для секционных разделений: роллетные, торцевые, шириной 4500 мм, высотой 4500 мм (подлежит уточнению)

Системы фильтрации воздуха

• Приточная и вытяжная системы: сухая фильтрация в два этапа
  • Вытяжка: G3 (рулонный стекловолоконный), G4 (карманный)
  • Подача воздуха: G4 (карманный), M5 (рулонный)

Конструктивные особенности и основание

• Фундамент: проектируется индивидуально, требует предварительных инженерных решений
• Стены: каркас из стали и сэндвич-панелей толщиной 120 мм, заполнение минераловатной плитой плотностью порядка 100 кг/м³
• Кровля: плоская, сплошная, из стальных элементов, облицована сэндвич-панелями

Инженерные системы и вентиляция

• Расположение дверных проемов: по боковой стене и внутри камеры для размещения светового и другого оборудования
• Дверные системы: оснащены "Антипаникой", дополнительно оборудованы окном для обслуживания
• Обмен воздуха:
  • Подача: из потолочной системы, полный приток
  • Вытяжка: через воздуховод в полу
  • Направление воздушных потоков: снизу вверх
  • Объем циркуляции воздуха: около 36 000 кубометров в час
  • Скорость воздушного потока при пустой нагрузке: примерно 0,22 м/с
  • Частота обмена воздуха: 160 циклов в час

Вентиляторное оборудование

• Используемые агрегаты: модели СПК-VU-18, взрывозащищенные, всего две
• Типы вентиляторов: по одному приточному и вытяжному на каждое устройство, всего — четыре
• Производительность: 18 000 м³/ч
• Рабочее давление: около 1000 Па
• Мощность каждого вентилятора: 15 кВт, вместе — 60 кВт

Режимы окраски и сушки

• Автоматические клапаны: с электроприводом, позволяющие переключаться между режимами
• Регулировка параметров: осуществляется через частотные преобразователи для достижения оптимальных условий работы
