Роботизированный комплекс нанесения грунта и эмали на самосвальную технику
Оборудование предназначено для автоматического и ручного окрашивания платформ самосвальных установок, рам, надставных бортов, оснований платформ, цистерн.
Максимальные габаритные размеры:
- Длина 9400 мм;
- Ширина 2550 мм;
- Высота 2300 мм.
Максимальная окрашиваемая площадь изделия 131 м².

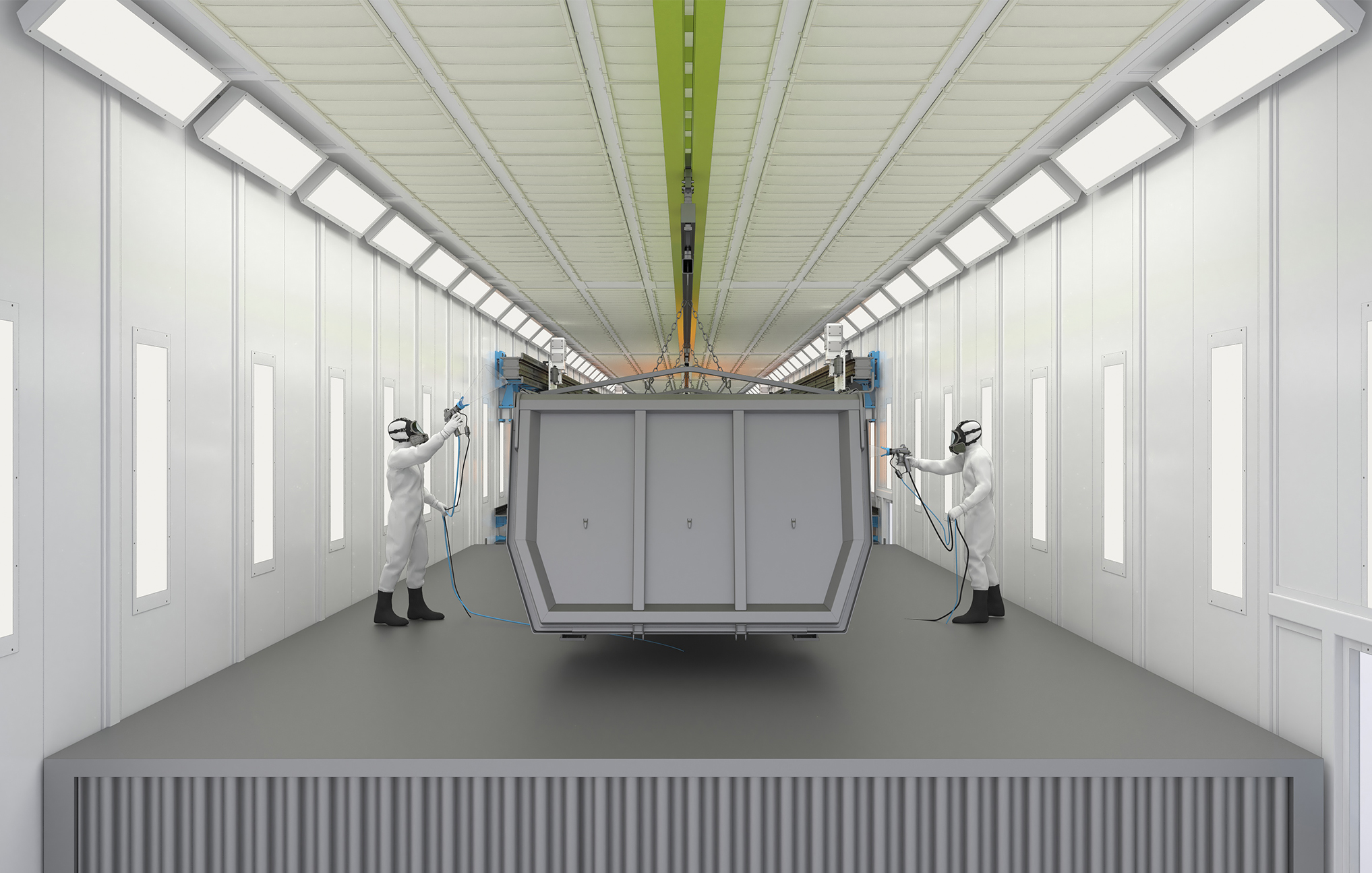

Проектом предусмотрена глубокая модернизация существующих роботизированных комплексов в камере грунтования Заказчика, а также поставка дополнительных 4 комплектов РТК – 1 дополнительный РТК для камеры грунтования и 3 дополнительных РТК для камеры нанесения эмалей. Также проектом предусмотрен комплект оборудования для осуществления ручной окраски на двух постах на 2 оператора каждый. SPK GROUP не осуществляет модернизацию самих камер окраски Заказчика в рамках работ по настоящему проекту.

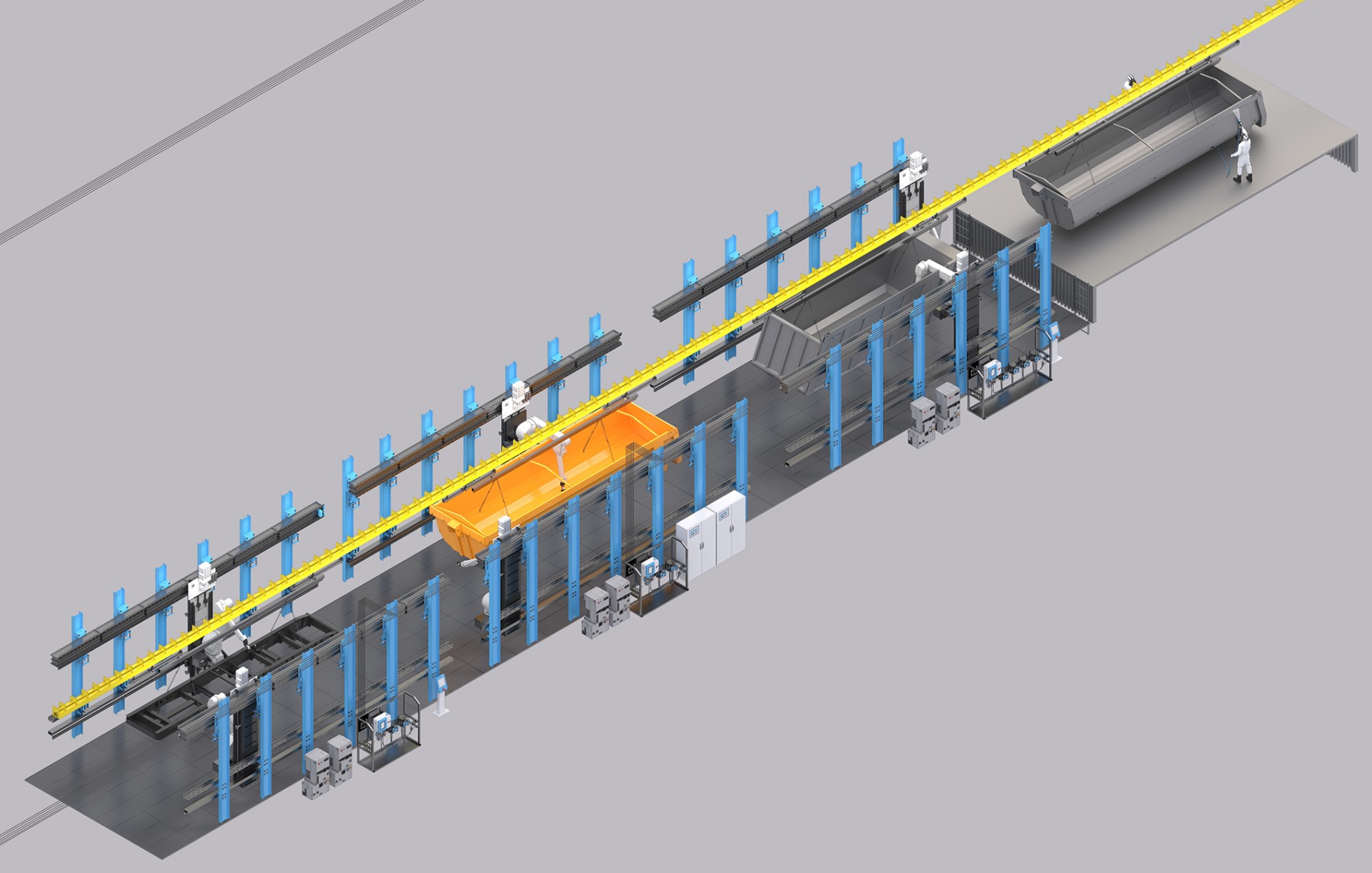

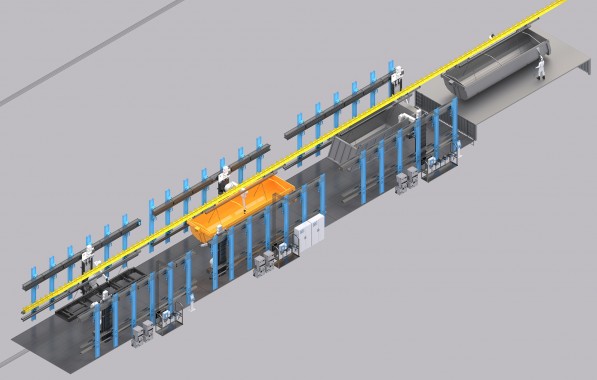

Роботизированная покраска обеспечивается 6-ю роботами в каждой камере окраски, установленными на линейных направляющих для горизонтального и вертикального перемещения роботов в пространстве окрасочной камеры (7я и 8я оси роботов), обеспечивающими окрашивание видовых поверхностей изделий максимальным линейным габаритом 9,5 м и высотой 2,3 м.
Для осуществления роботизированного окрашивания и ручной докраски комплекс оснащается:
- Колллекторами клапанов ВД (4 материала + 1 раств) для промывки линии подачи компонента А в системе смешивания;
- Колллекторами клапанов ВД (1 отверд + 1 раств) для промывки линии подачи компонента Б в системе смешивания;
- Ручными регуляторами высокого давления производства компании Binks (Англия);
- Регуляторами высокого давления с воздушным управлением производства компании Binks (Англия);
- Блоками переключения цвета внутри камеры;
- Промывочными блоками с седлом для пистолета и комплектом клапанов отсечки воздуха для промывки ручных пистолетов;
- Автоматическими комбинированными пистолетами AG363 с платформой на винте и соплом .027(0.69 мм);
- Ручными комбинированными пистолетами c реверсивным соплом .027(0.69 мм);
- Комплектом гидравлических компонентов для подключения постов нанесения ЛКМ;
- Комплектом пневматических компонентов для подключения постов нанесения ЛКМ.

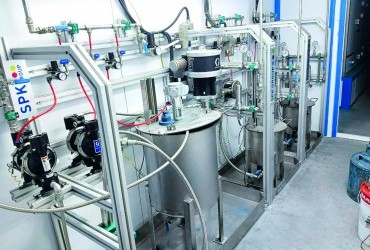

Для управления работой КПО устанавливается шкаф управления, который обеспечивает сигнализацию низкого уровня в баках и отключение подачи сжатого воздуха на насосы при необходимости. Для управления роботизированной камерой окраски устанавливается шкаф управления, обеспечивающий контроль процесса окраски в автоматическом режиме.
Применяемое ПО использует русский язык и сопровождается руководствами администратора и пользователя на русском языке.
