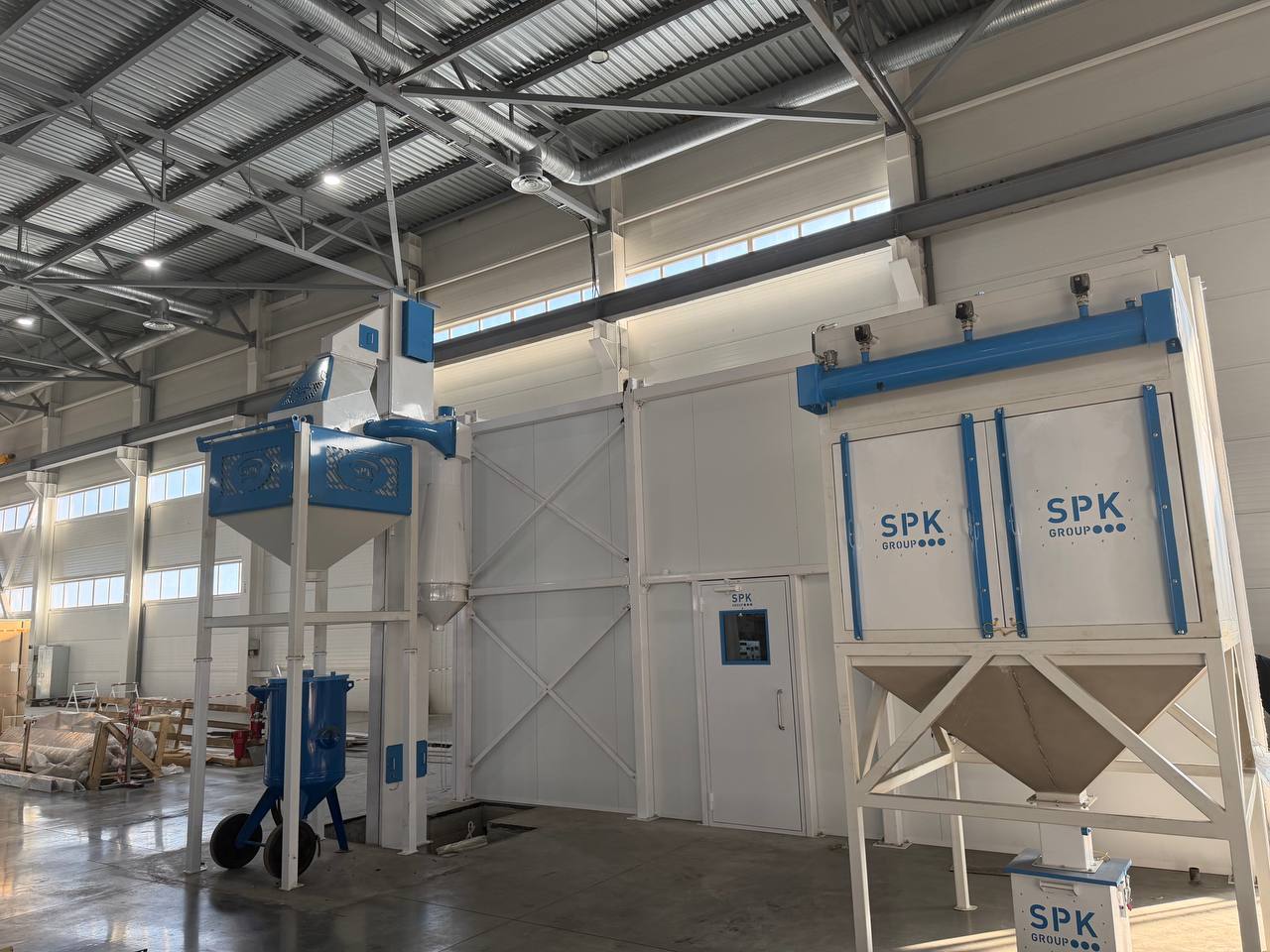

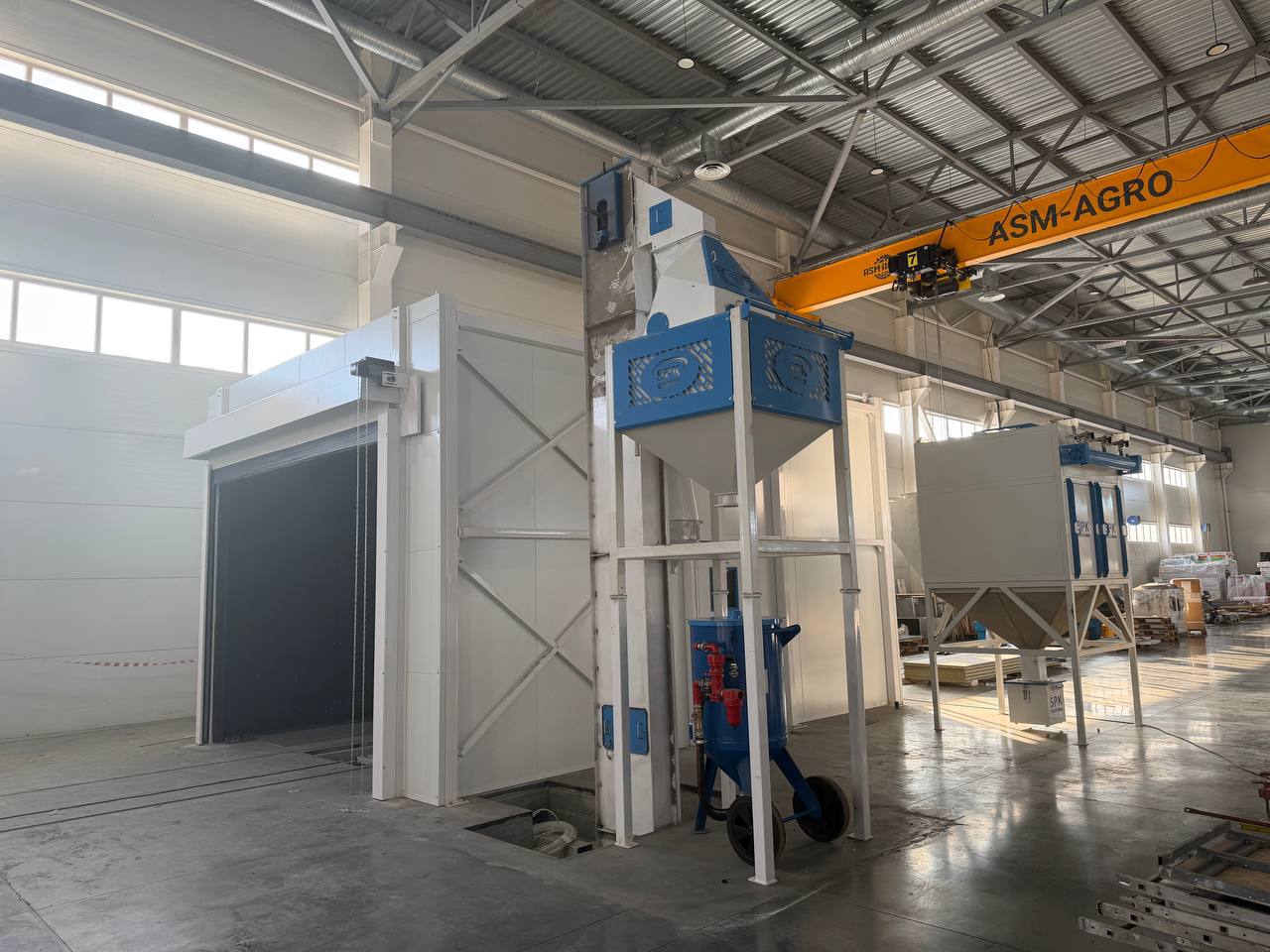

Дробеструйная камера SPK-SBB-7.5.4

Описание дробеструйной камеры SPK-SBB-7.5.4

Камера предназначена для ручной дробеструйной обработки металлических изделий из черного металла с использованием сухого сыпучего абразива — литой или дробленой стали.

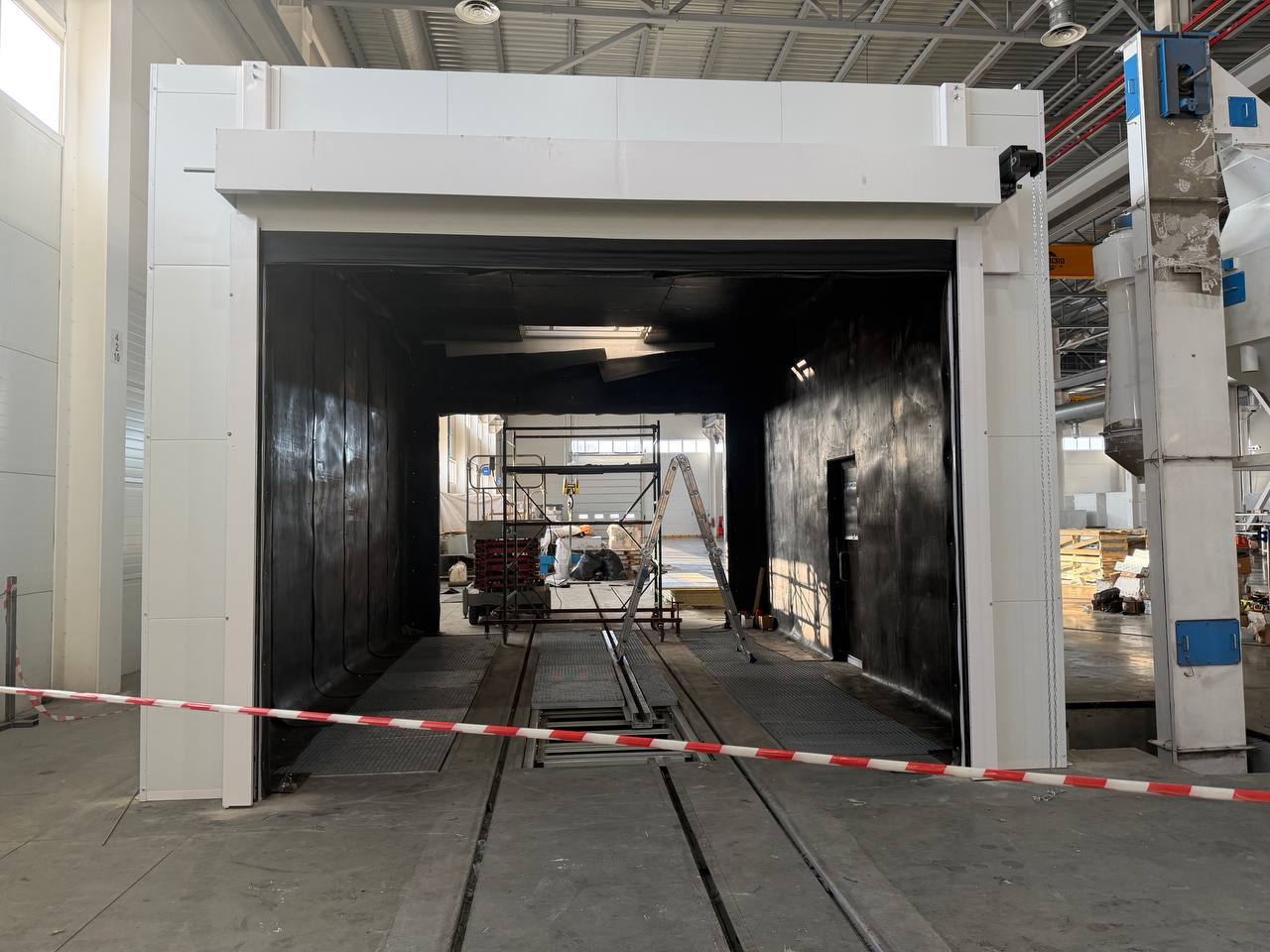

Кабина

• Внутренний объём (Д×Ш×В), мм: 7000 × 5000 × 4000;

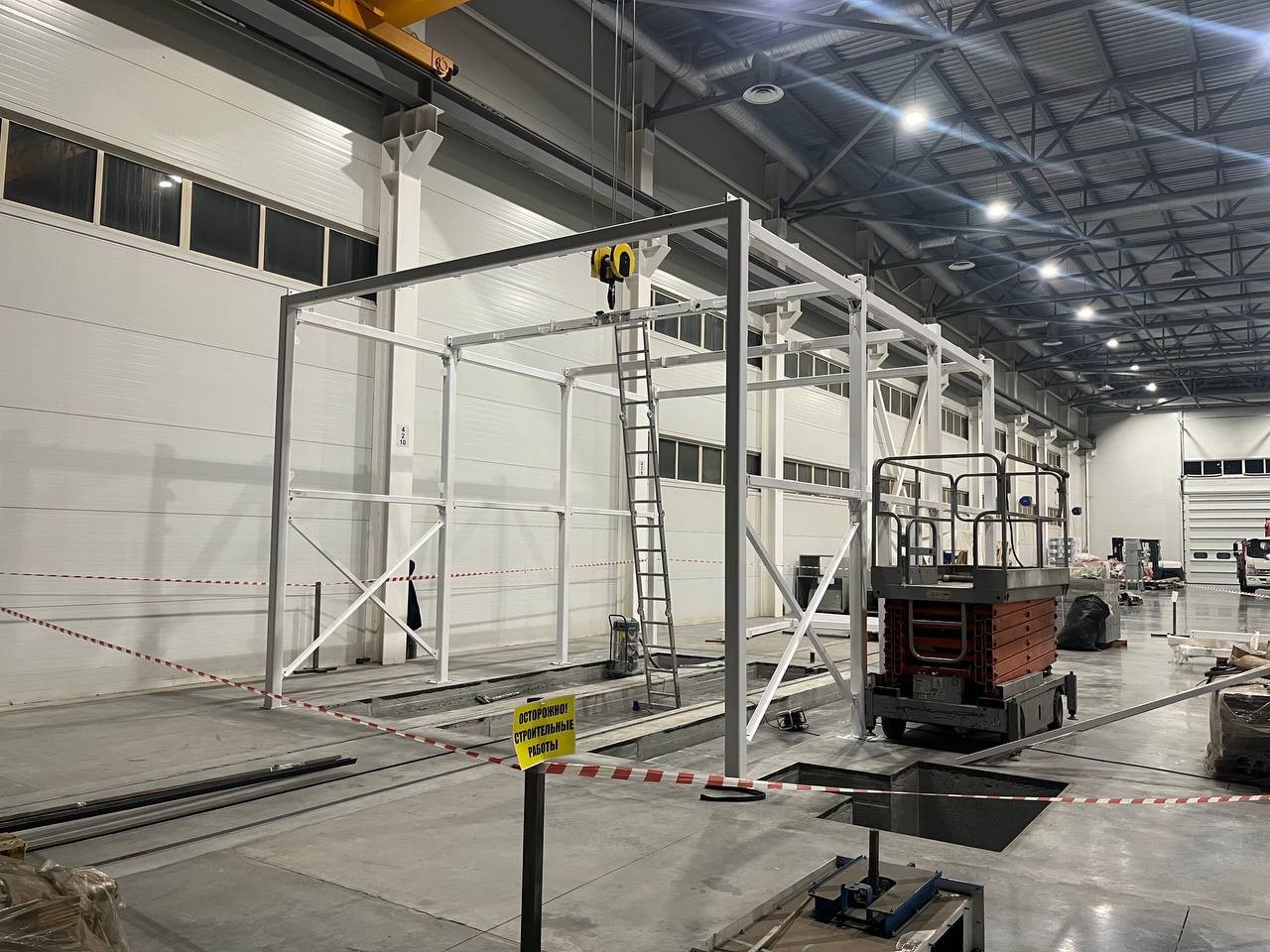

• Каркас изготовлен из металла и обшит сэндвич-панелями;
• Стены покрыты резиновым защитным слоем толщиной не менее 3 мм;
• Имеется 2 подъемных ворот с электроприводом размером 4000×3000 мм;
• Также предусмотрена 1 сервисная дверь размером 800×2000 мм;

Освещение

• В камере установлено 8 светодиодных светильников;
• Освещённость рабочей зоны на высоте 1 метра превышает 500 люкс;
• Имеется 1 аварийный светильник с временем работы до 3 часов;
• Светильники имеют общепромышленное исполнение.

Вентиляционная система

• Воздух циркулирует по диагонали вдоль камеры;
• Один вентилятор модели SPK-VFU-100 с производительностью 10 000 м³/ч;
• Количество фильтров — 9 единиц;
• Расход сжатого воздуха на вентилятор составляет 0,6–1,0 м³/мин;
• Эффективность очистки частиц размером 0,2–2,0 мкм равна 99,9%;
• Максимальное содержание пыли в загрязнённом воздухе до 2,0 г/м³;
• Максимальный остаток пыли в очищенном воздухе — 2,0 мг/м³.

Система сбора дроби

• Модель SPK-SCS(SF);
• Включает 4 пневматических цилиндра для скребковых полов;
• Расход сжатого воздуха на цилиндр — 0,15 м³/мин.

Система рециркуляции дроби

• Модель SPK-SRS-06.1;
• Поддерживаемый размер дроби: 0,2–2,0 мм;
• Общий объём силоса — 600 литров, из них 500 литров — запас дроби;
• Подключён один напорный аппарат.

Дробеструйный пост

• Количество рабочих постов — 1;
• Объём резервуара напорного аппарата — 200 литров;
• Максимальное давление — 12 бар;
• Диаметр агрегатного сопла — 9,5 мм;
• Длина рукава — 20 метров;
• Используемый абразив — литой или дробленый стальной, фракция 0,2–2,0 мм.

Электропитание

• Вентилятор: 11 кВт, 400 В, 50 Гц;
• Привод ворот: 1,1 кВт, 230 В, 50 Гц;
• Освещение: 1,2 кВт, 230 В, 50 Гц;
• Локальное электрооборудование (КЛЭ): 2,2 кВт, 400 В, 50 Гц;
• Общая установленная мощность — 19 кВт;
• Электропитание по схеме 3/N/PE, 400/230 В, 50 Гц;
