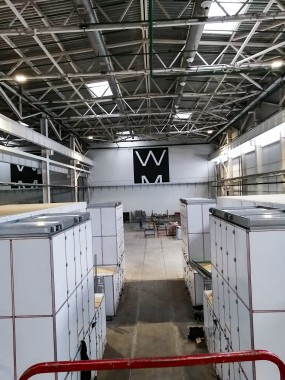

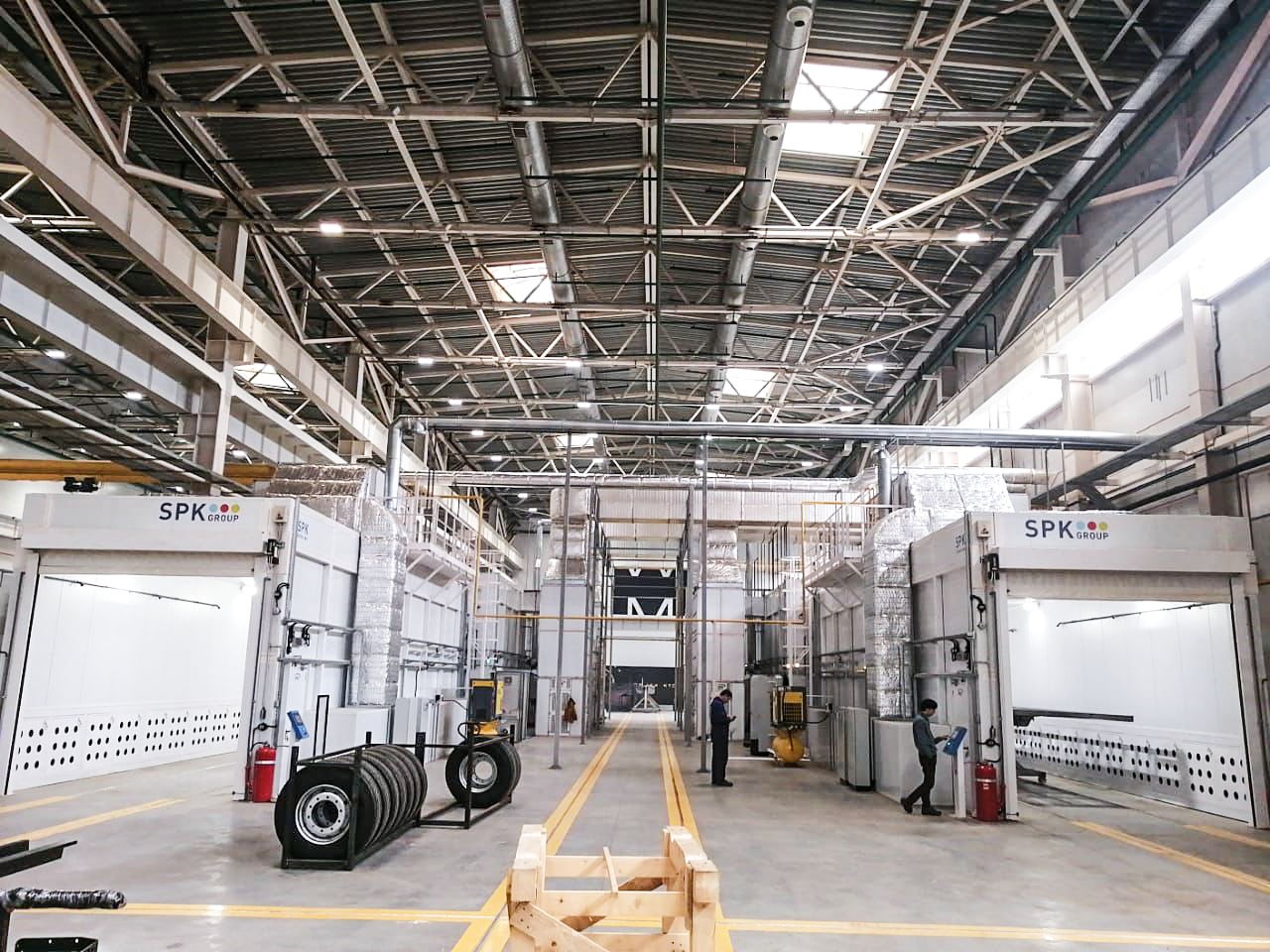

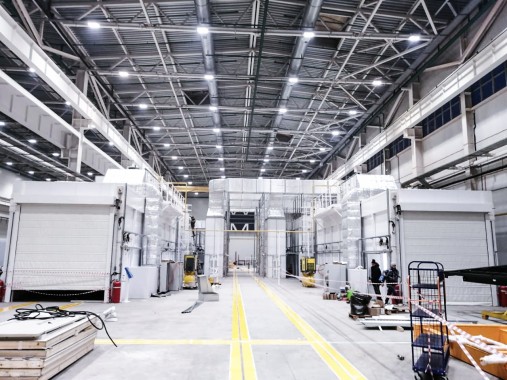

Линия подготовки и покраски рам полуприцепов SPK, г. Елабуга
Линия подготовки и покраски рам полуприцепов SPK, г. Елабуга

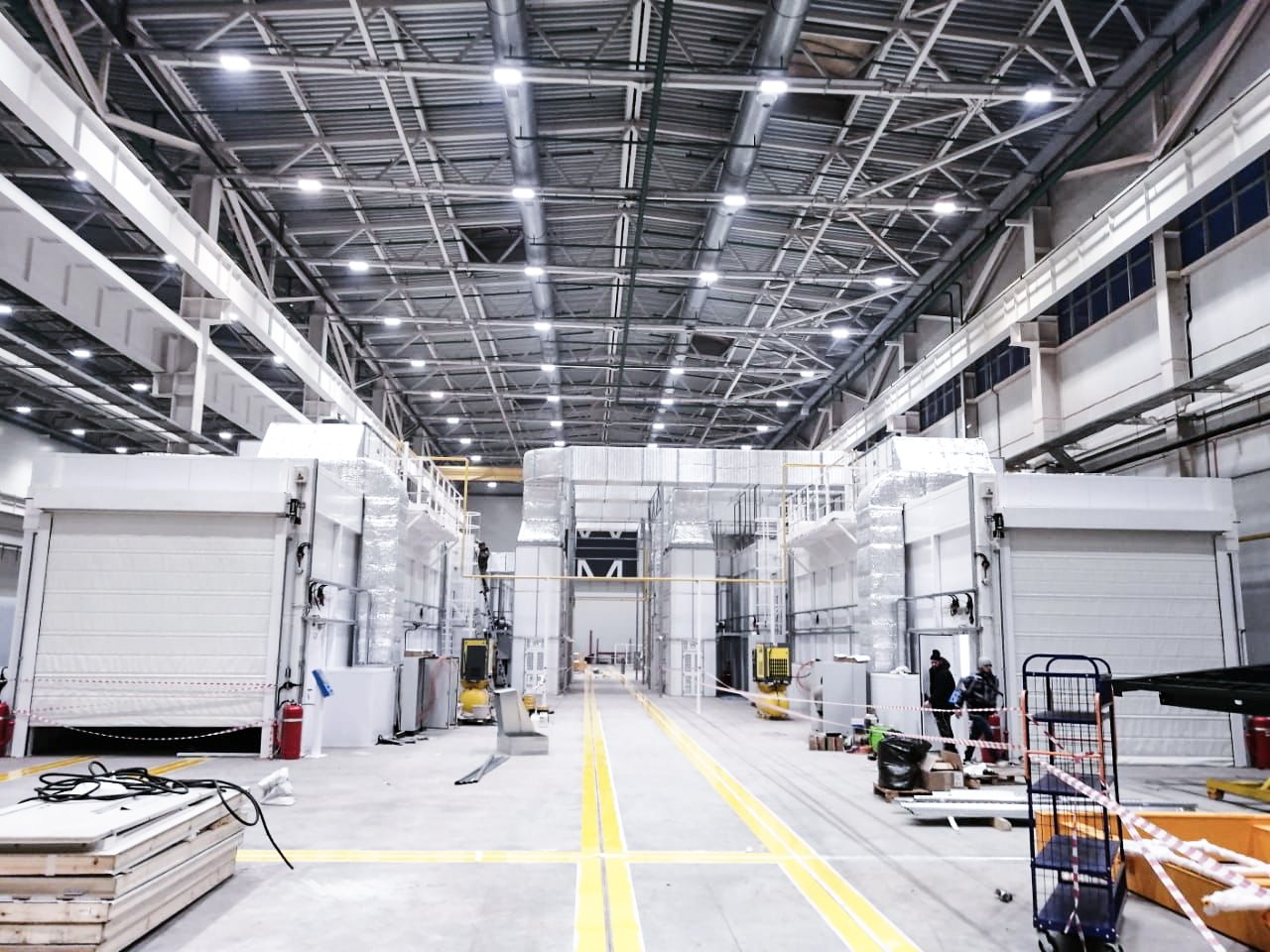

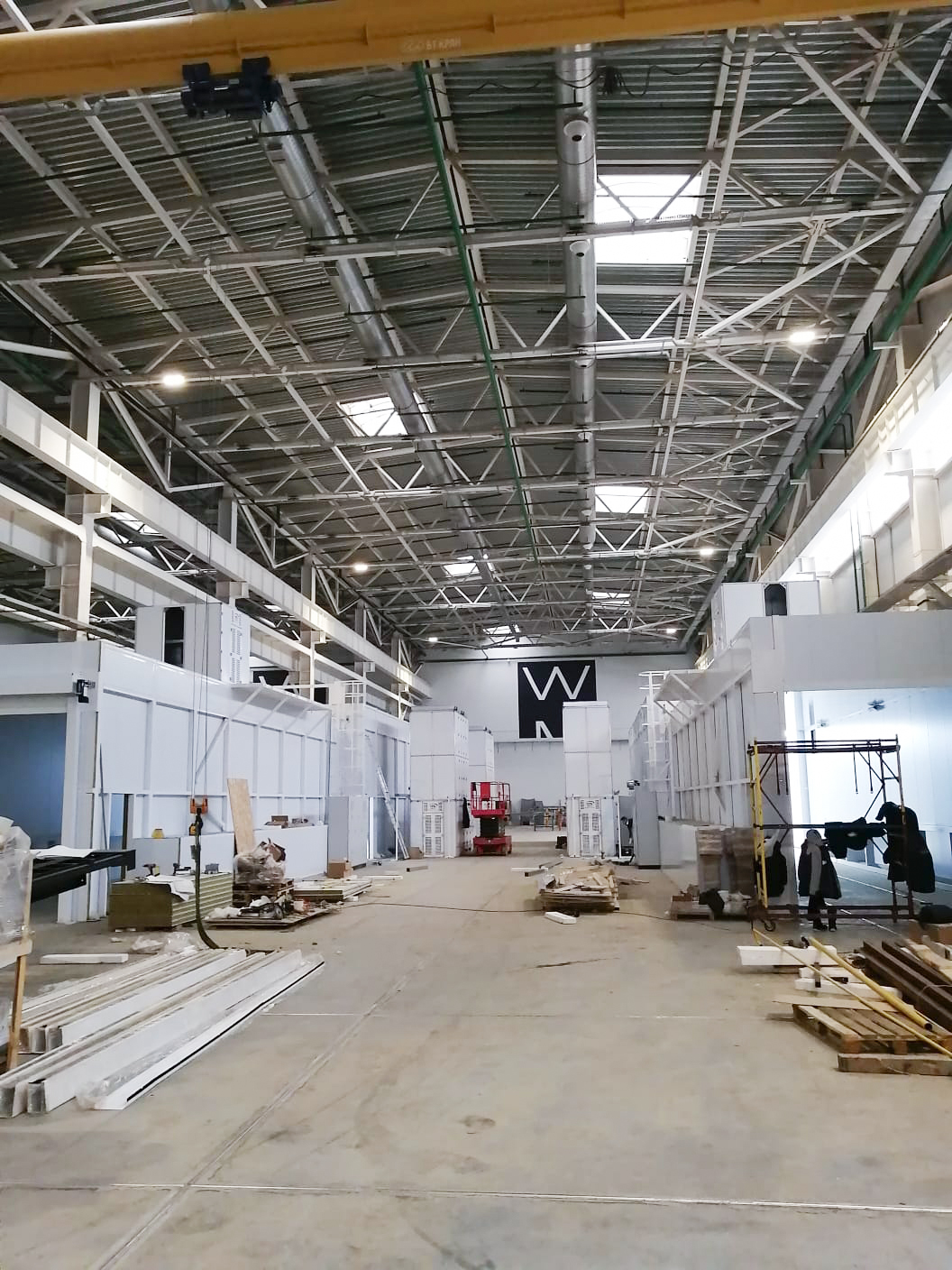

На линии в г. Елабуга производится окрашивание рам полуприцепов. Работы выполняются современными окрашивающими полимерными красками с применением новейшего оборудования и технологий окрашивания.

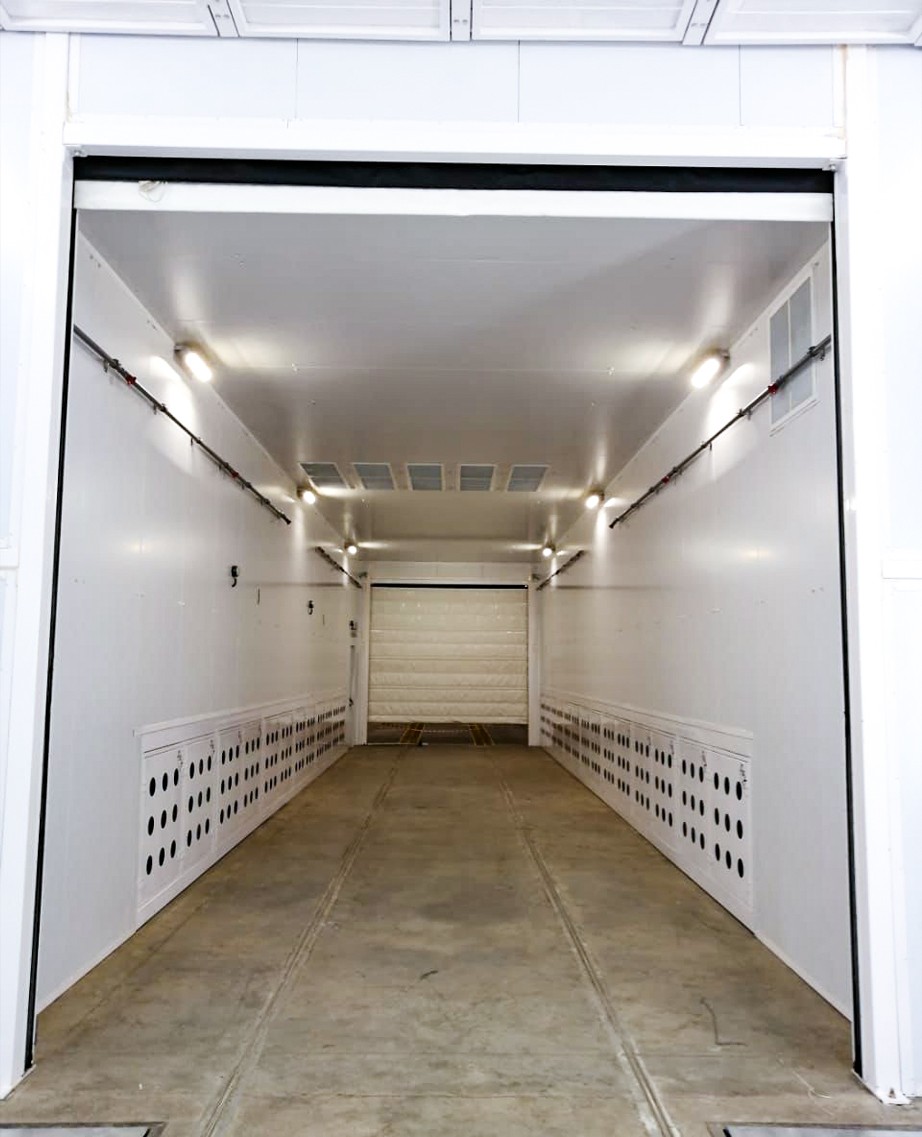

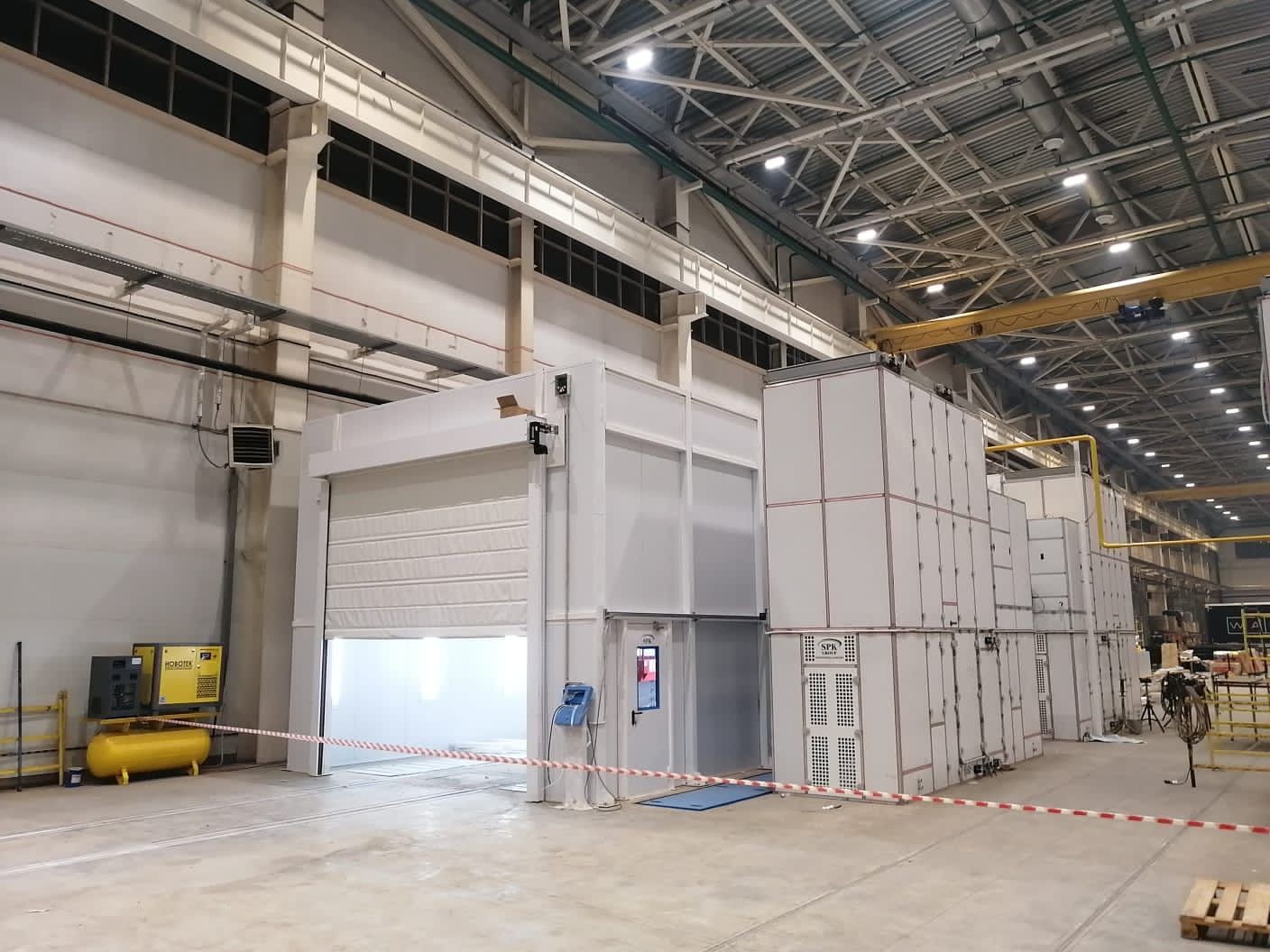

Дробеструйная камера SPK-SBB-18.6.5
|
конструкция |
металлокаркас, защитное резиновое покрытие изнутри |
|
рабочих мест |
2 |
|
оборудование рабочего места |
|
|
ворота |
4000 х 4000 мм, ПВХ |
|
сервисные двери |
800 х 2000 мм, 2 шт. |
|
система освещения |
светильники светодиодные с прочным стеклом |
|
рекуперация дроби |
система SPK-SRD-20.2:
|
|

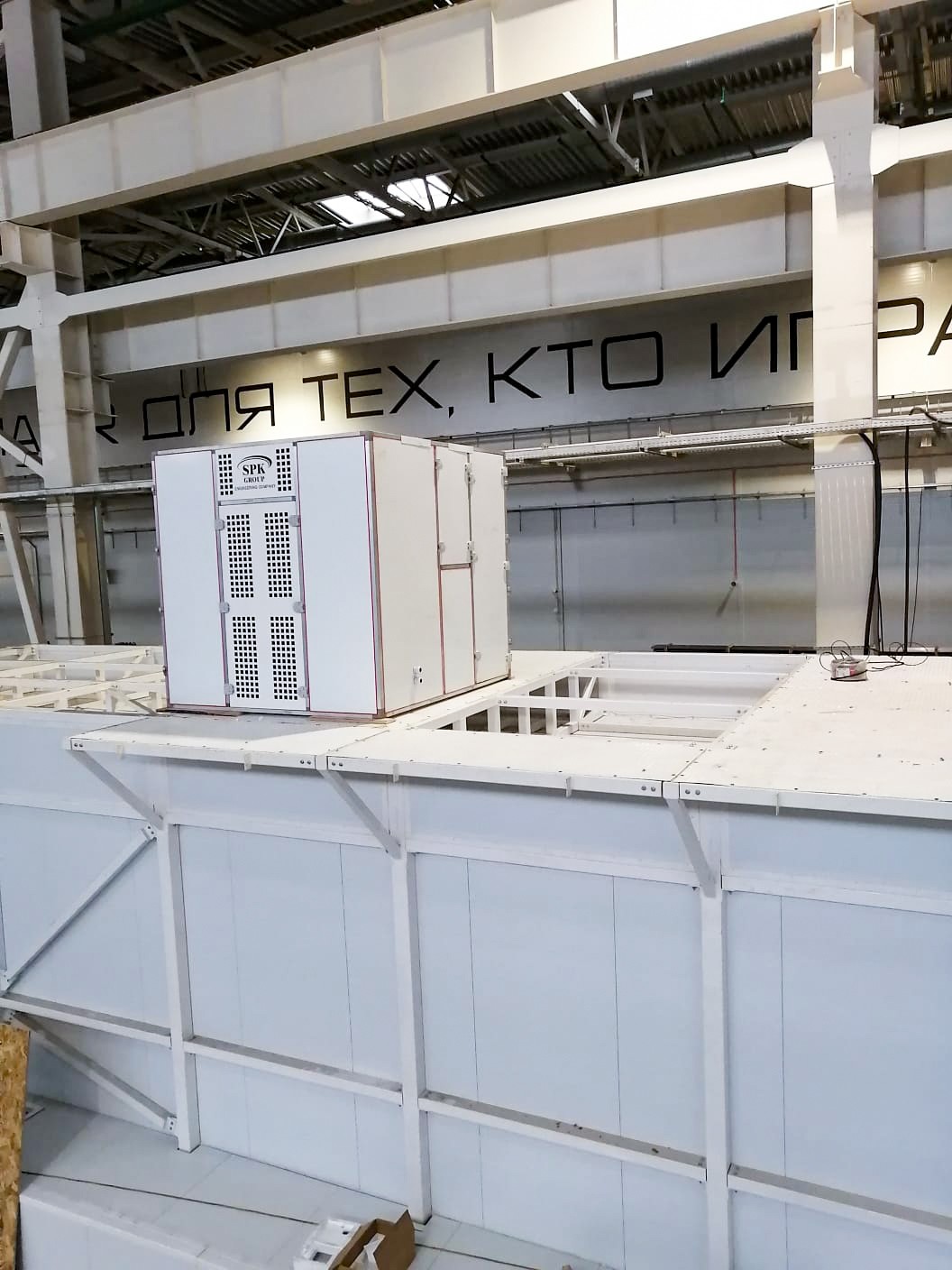

вентиляционный агрегат |
SPK-VFU-250.03 мощностью 25 000 м³/час |

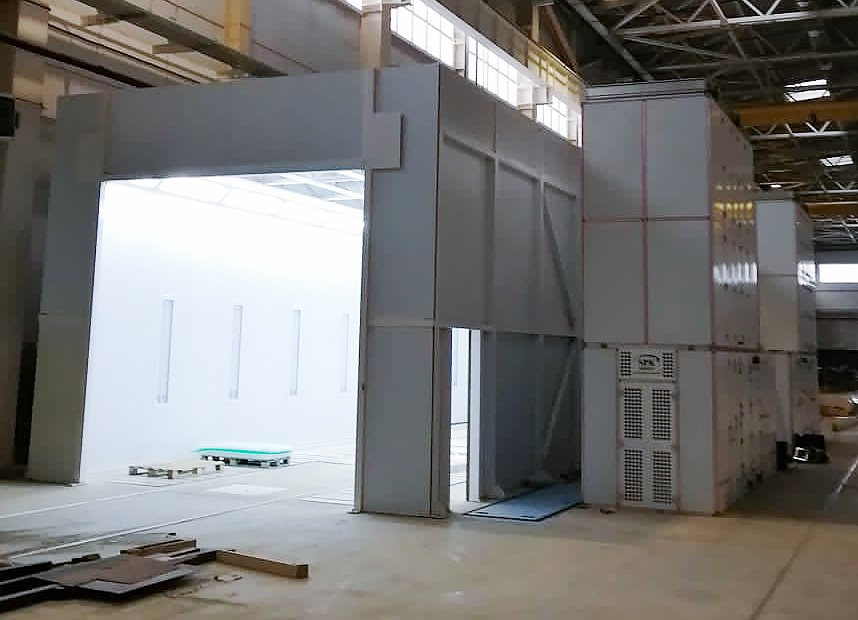

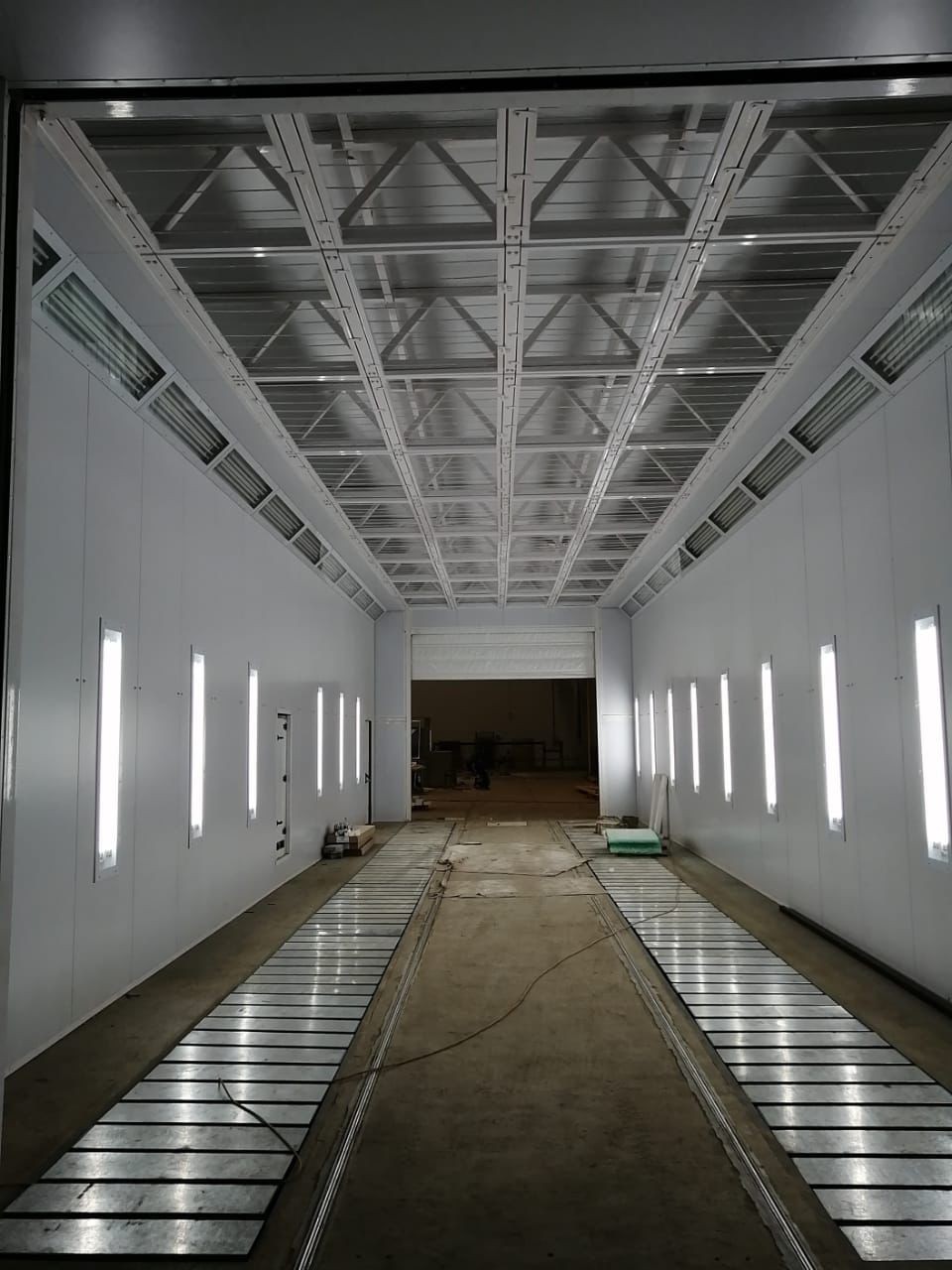

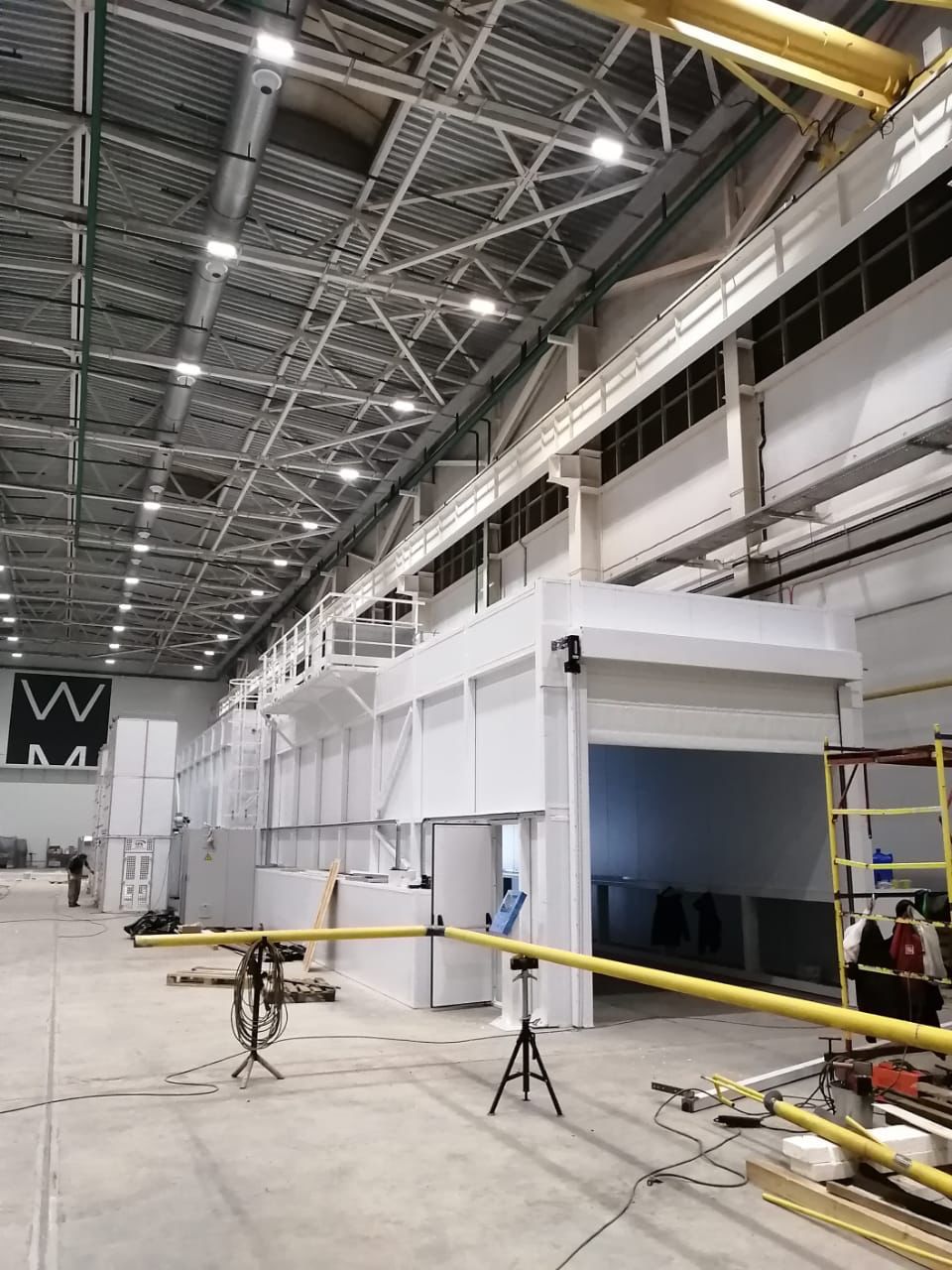

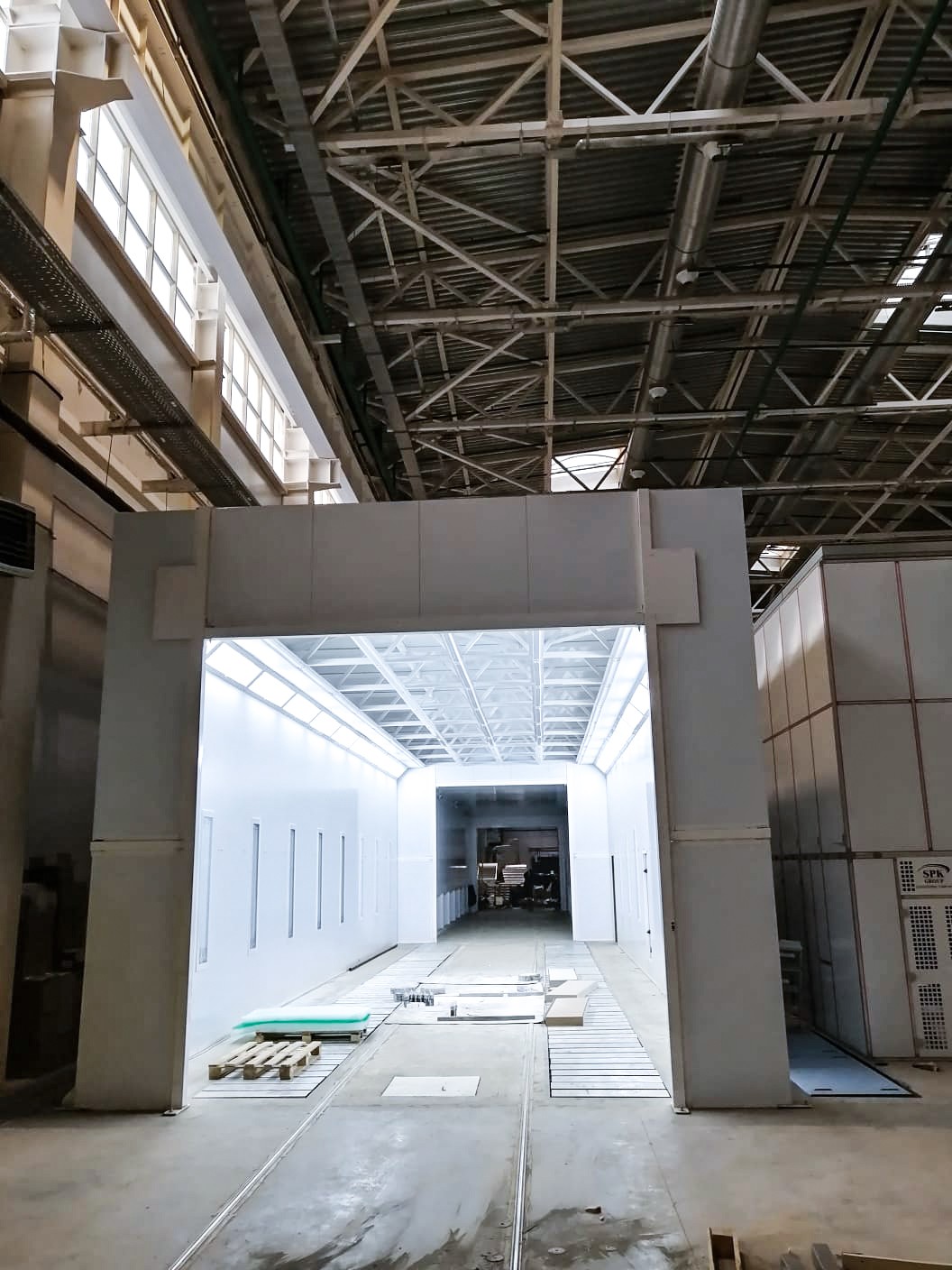

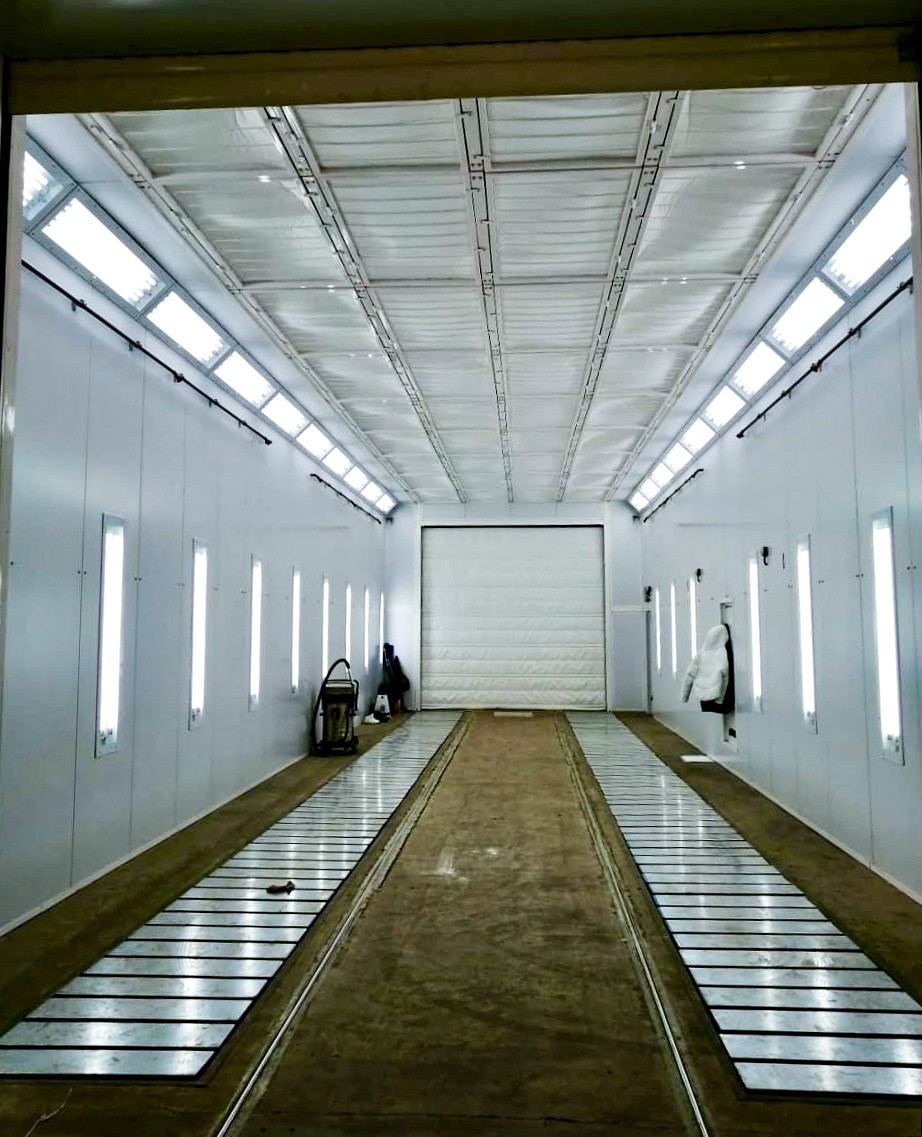

Камера окрашивания и сушки SPK-18.6.5
|
количество камер в линии |
2 |
|
конструкция |
металлокаркас, 50 мм сэндвич-панели |
|
ворота |
|
|
сервисные двери |
800 х 2000 мм, 2 шт. |
|
вентиляционный агрегат |
35 000 м³/час, изготовлен для использования на лакокрасочных производствах |
|

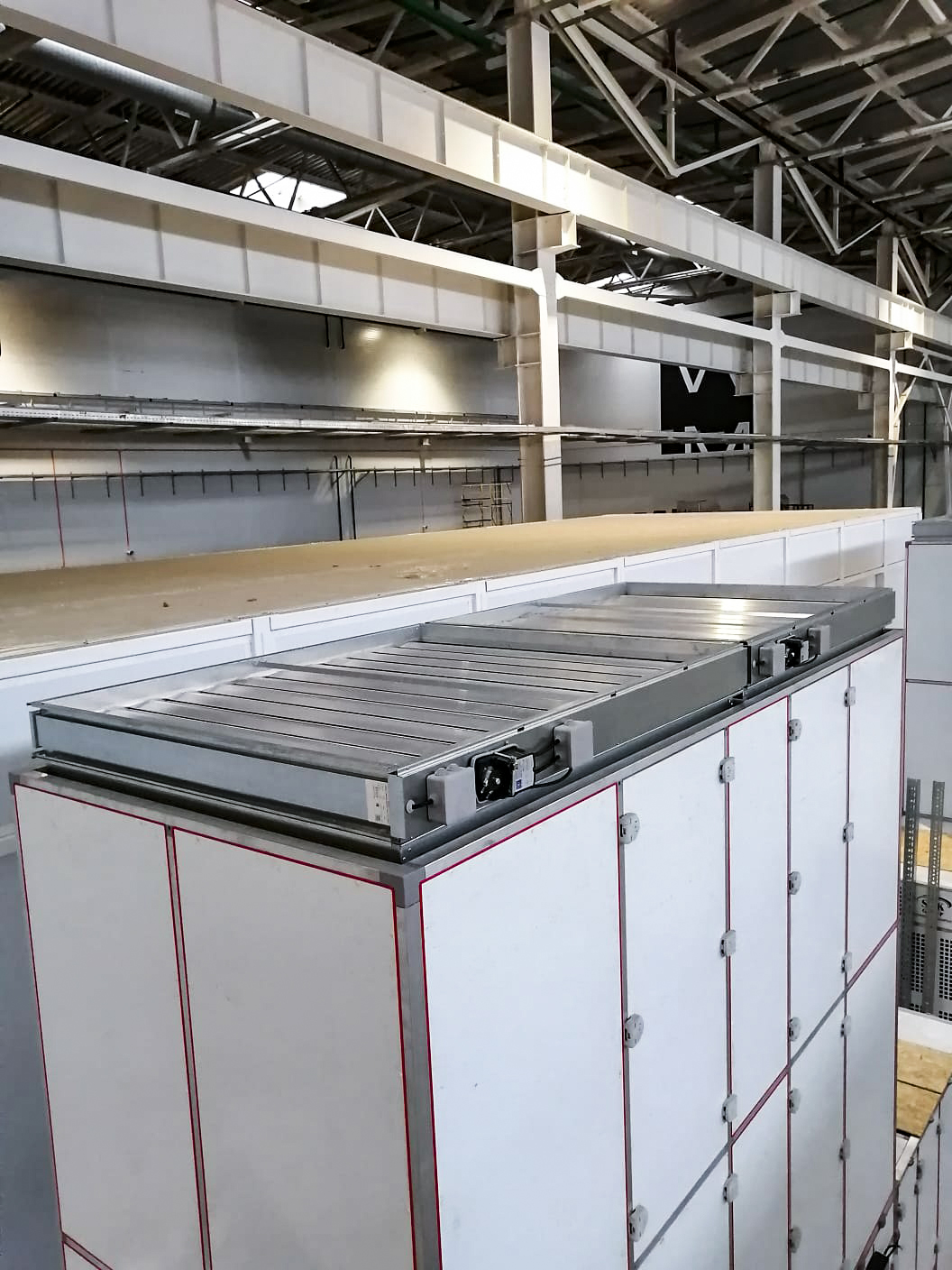

пластинчатый рекуператор |
2 шт. |
|
газовый теплообменник |
2 шт |
|
система пожаротушения |
автоматическая, порошковая |
|
система управления |
логический контроллер, сенсорная панель |
Камера сушки SPK-18.4.4
|
количество камер в линии |
2 |
|
конструкция |
металлокаркас, 80 мм сэндвич-панели |
|
ворота |
|
|
сервисные двери |
800 х 2000 мм, 1 шт.. |
|

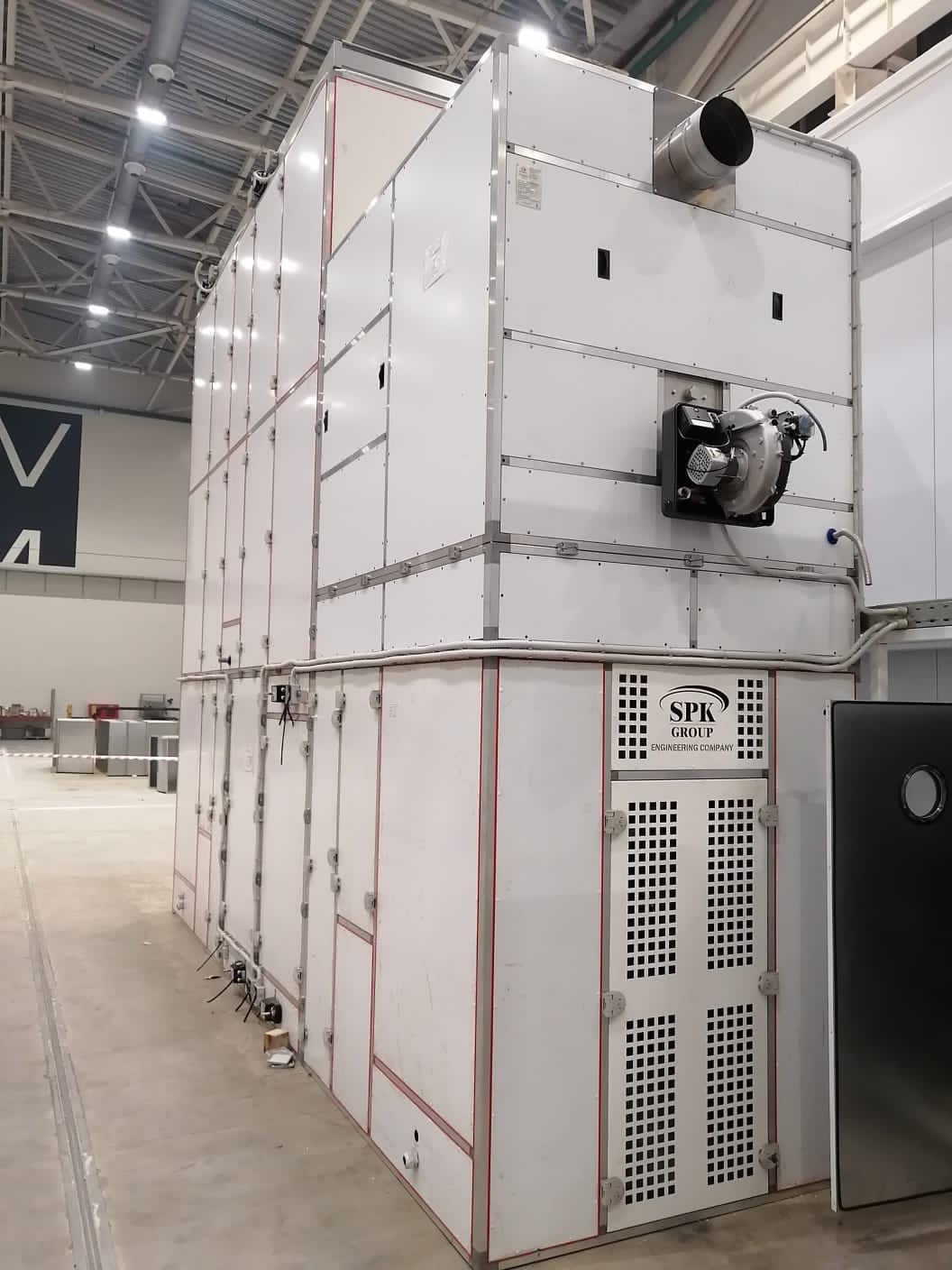

вентиляционный агрегат |
41000 м³/час, изготовлен для использования на лакокрасочных производствах |
|
газовый теплообменник из нержавеющей стали |
1 шт. |
|
обновление воздуха |
есть, установлен вытяжной вентилятор |
|
система пожаротушения |
автоматическая, порошковая |
|
система управления |
логический контроллер, сенсорная панель |
Вызовы проекта

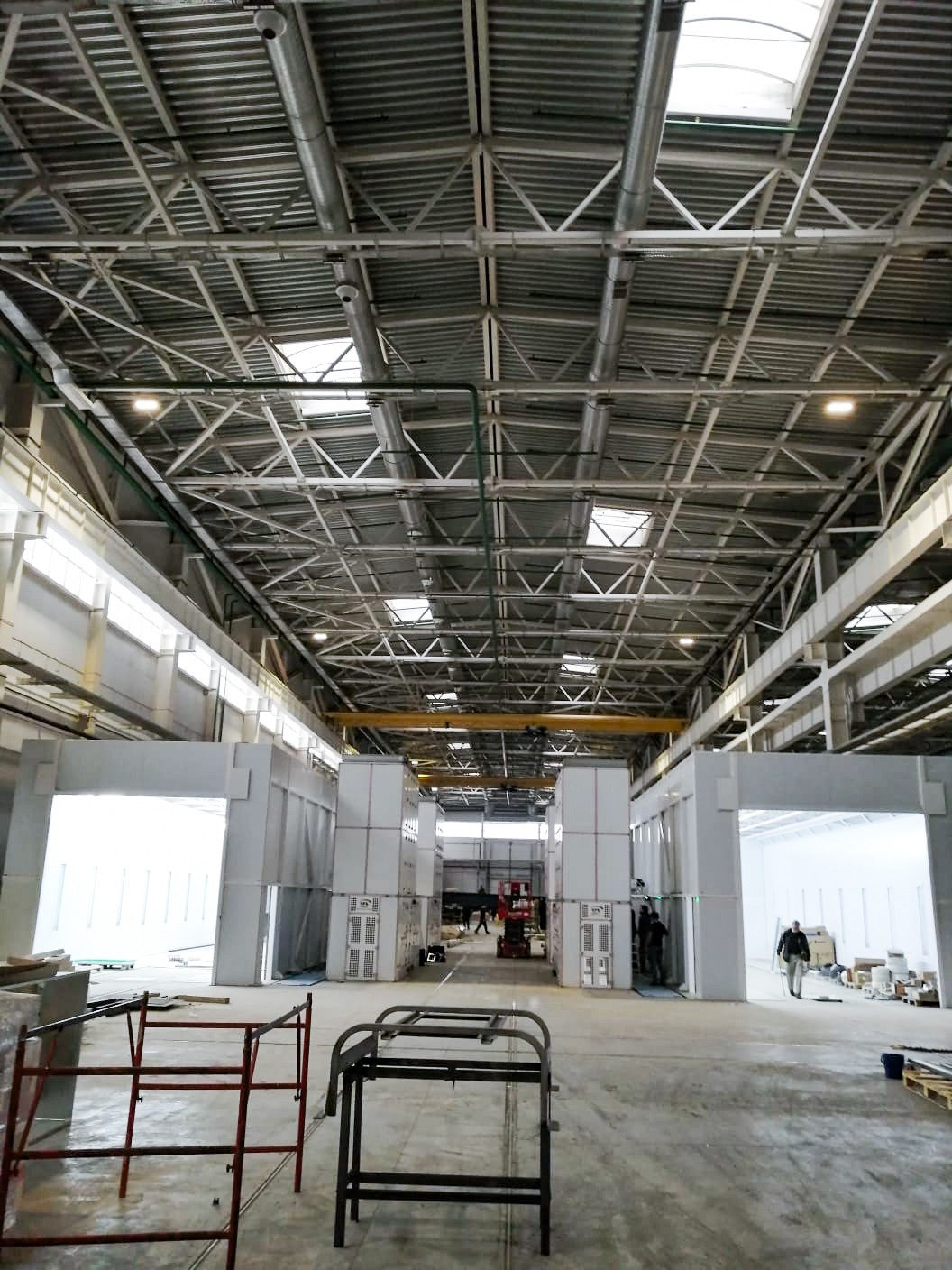

- Необходимость спроектировать и реализовывать проект с сохранением существующей кран-балки.
- Высота камеры и воздуховоды выполнены в соответствии с этим требованием.
- Камеры грунтовки и окраски изготовлены под дальнейшую роботизацию и выдерживают все расчетные статические и динамические нагрузки от роботов, способных дотянуться даже до внутренних поверхностей рамы.
- Система перемещения изделий на базе круглого рельса позволила минимизировать средства механизации, но создала очень высокие требования к заливке фундамента и прецизионной точности укладки рельса.
Параметры изделия
Габариты — 14 х 2,5 х 0,7 м, вес — до 3 тонн.
-
