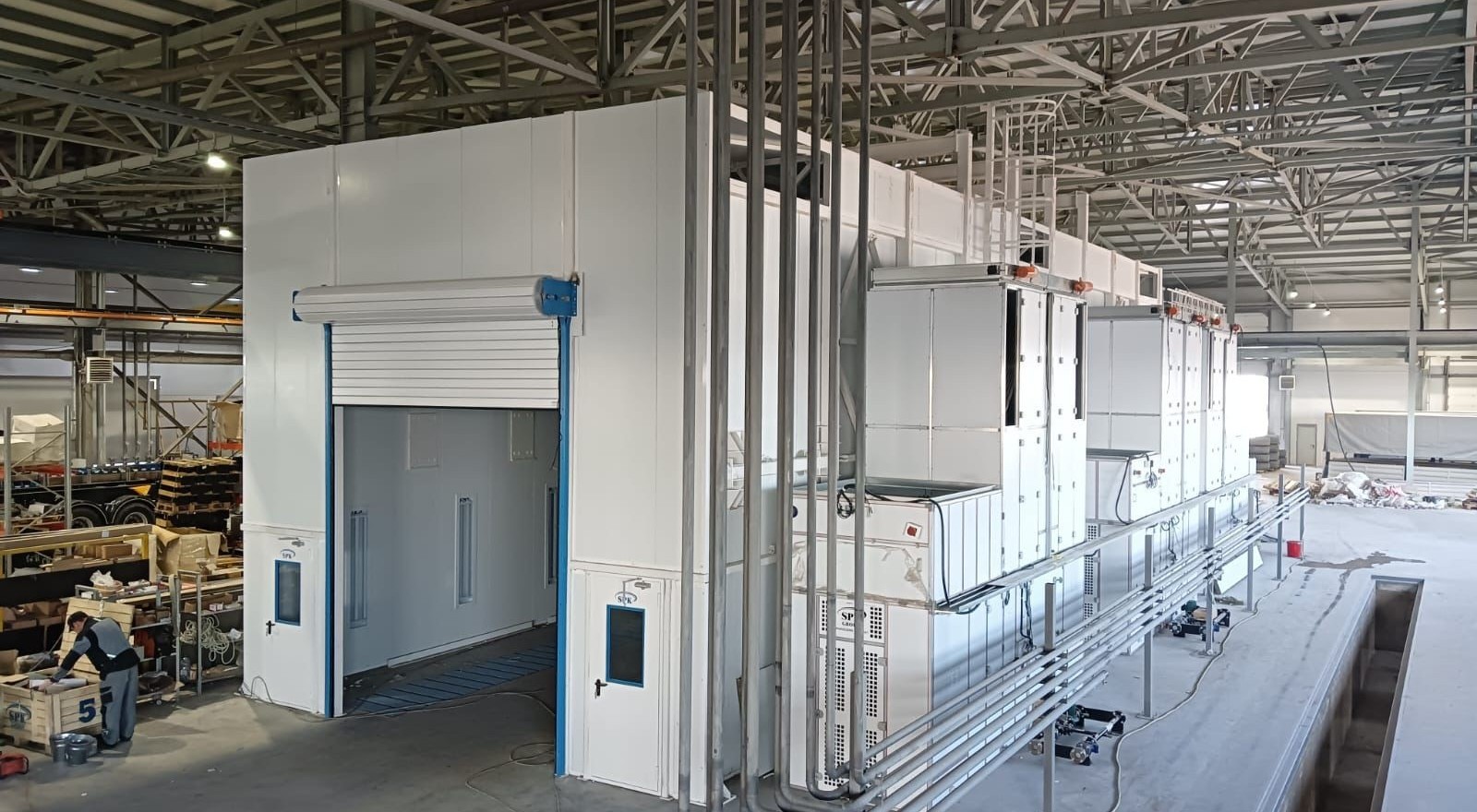

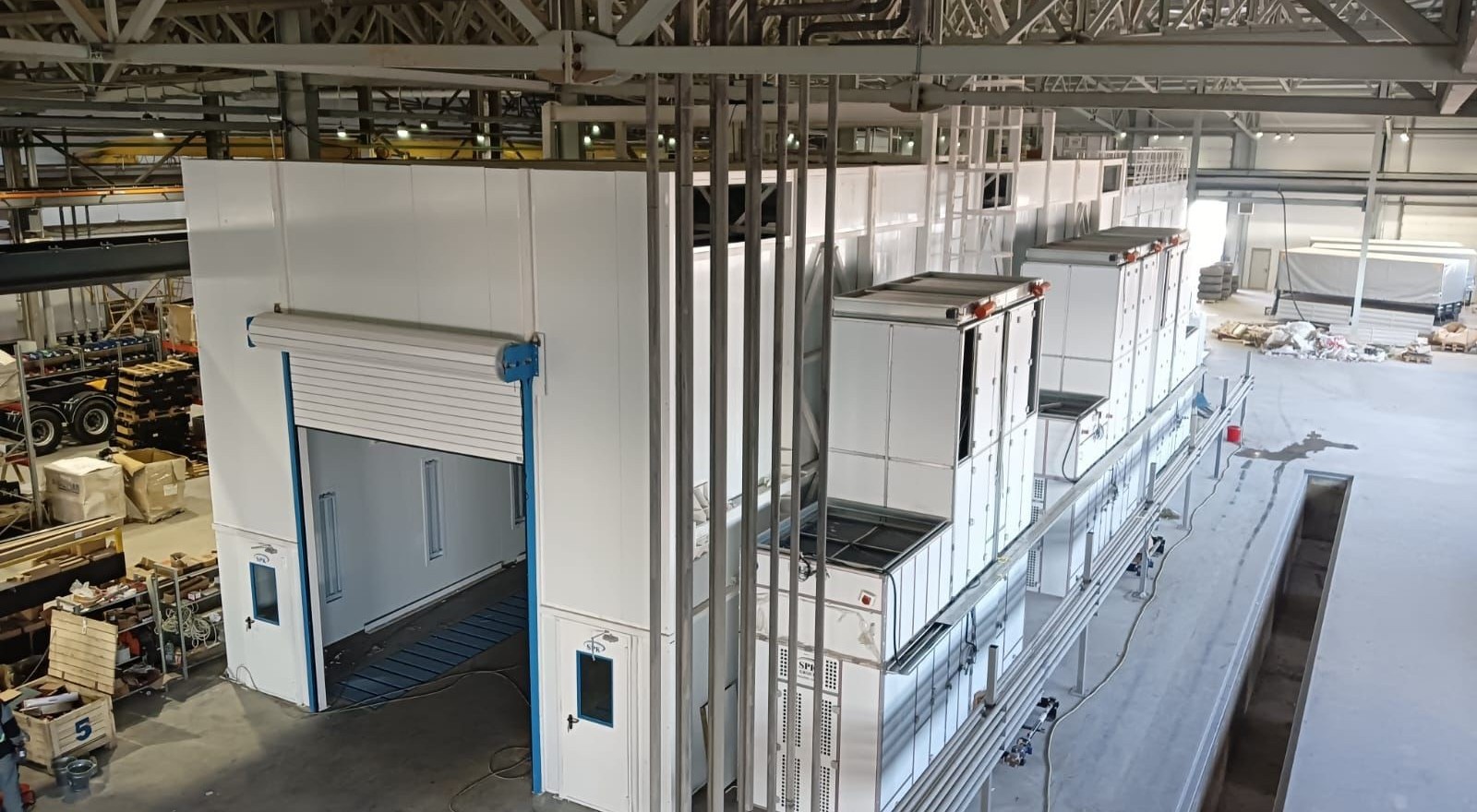

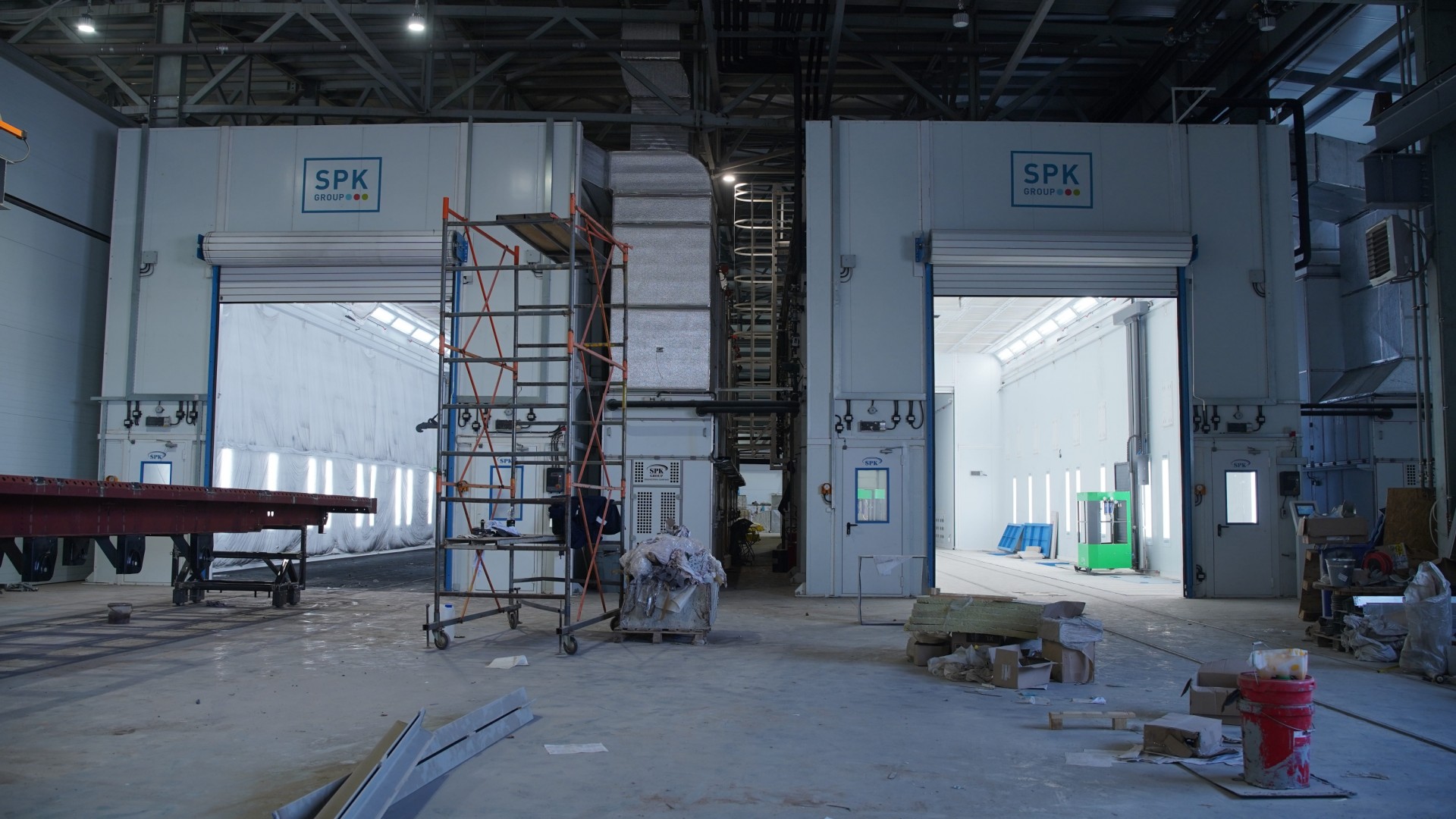

Комплекс камер окрашивания и сушки для автофургонов, полуприцепов, коммунальной и спецтехники в г. Рязань

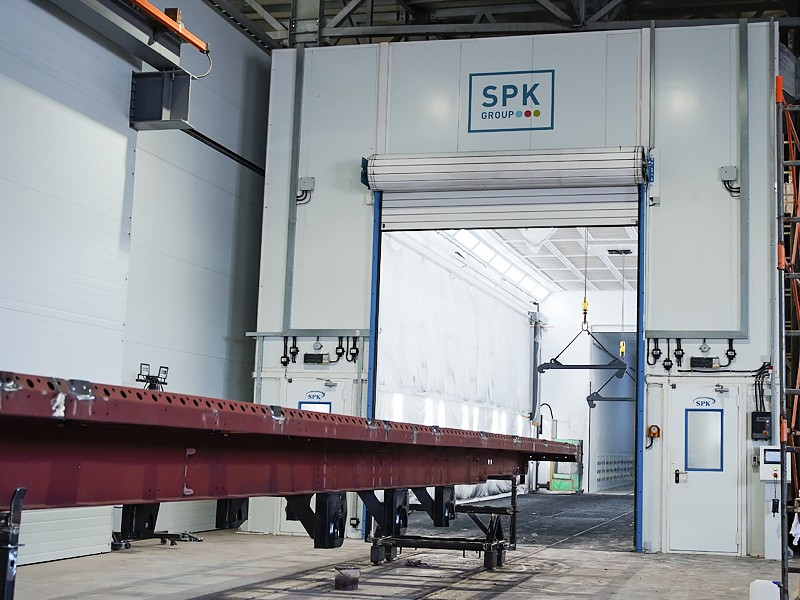

Комплекс камер окрашивания и сушки установлен для проведения работ по нанесению и термосушке защитного полимерного покрытия на изделия площадью до 100 м² и весом до 9 тонн. Окрашиваются рамы и стенки полуприцепов, кузова фургонов — рефрижераторов, самосвалов, спецтехника и техника для коммунальных работ.

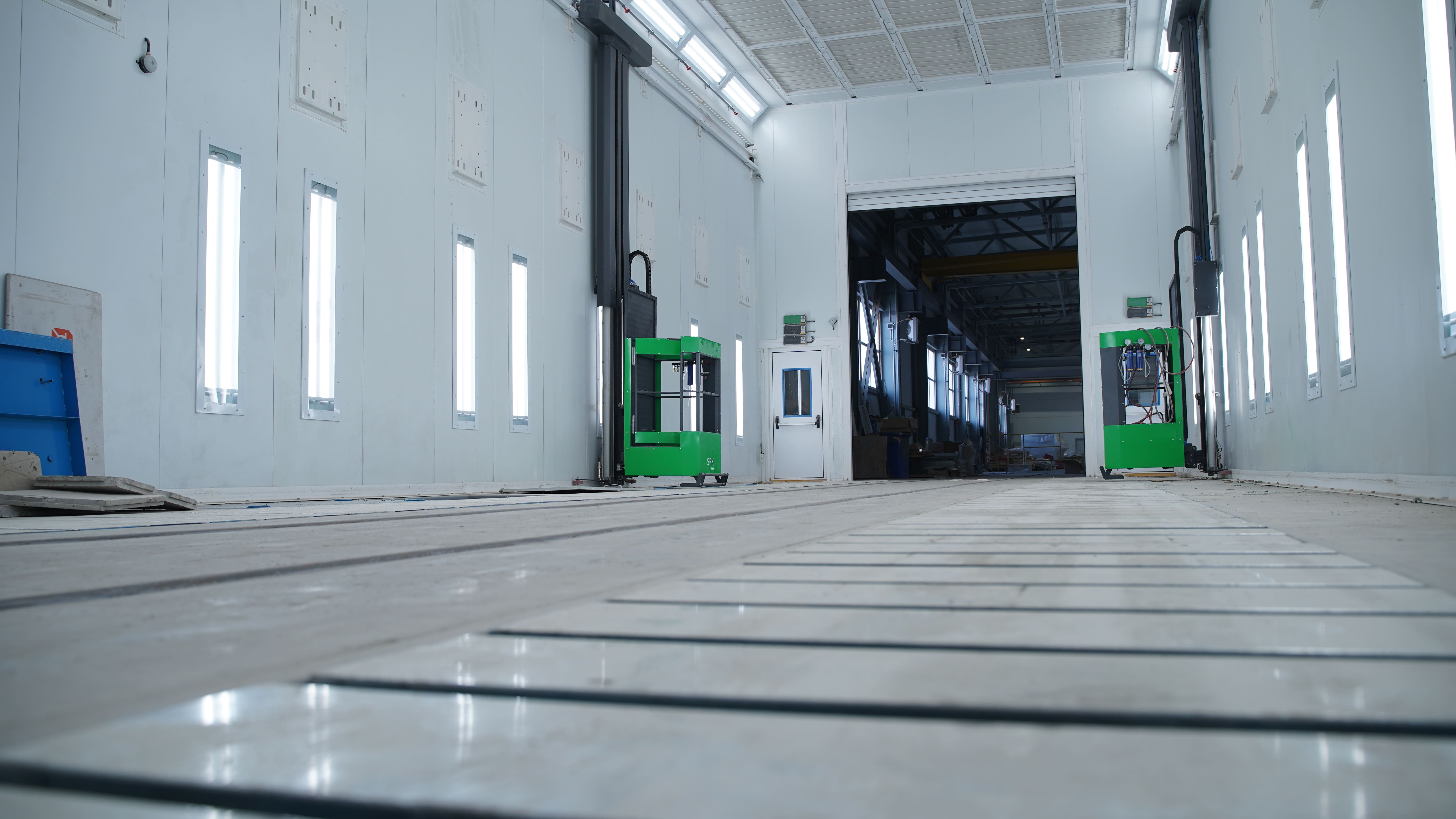

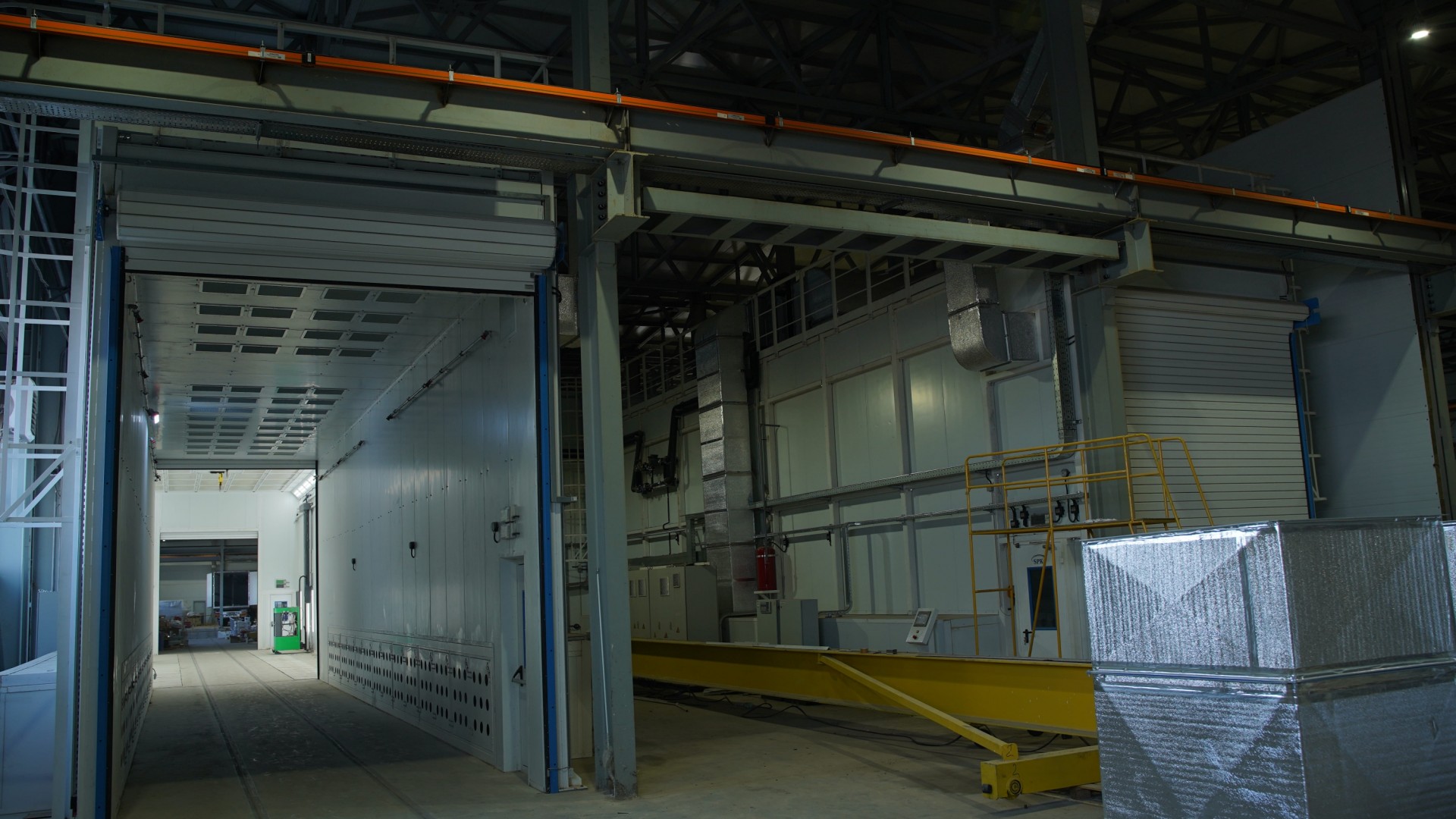

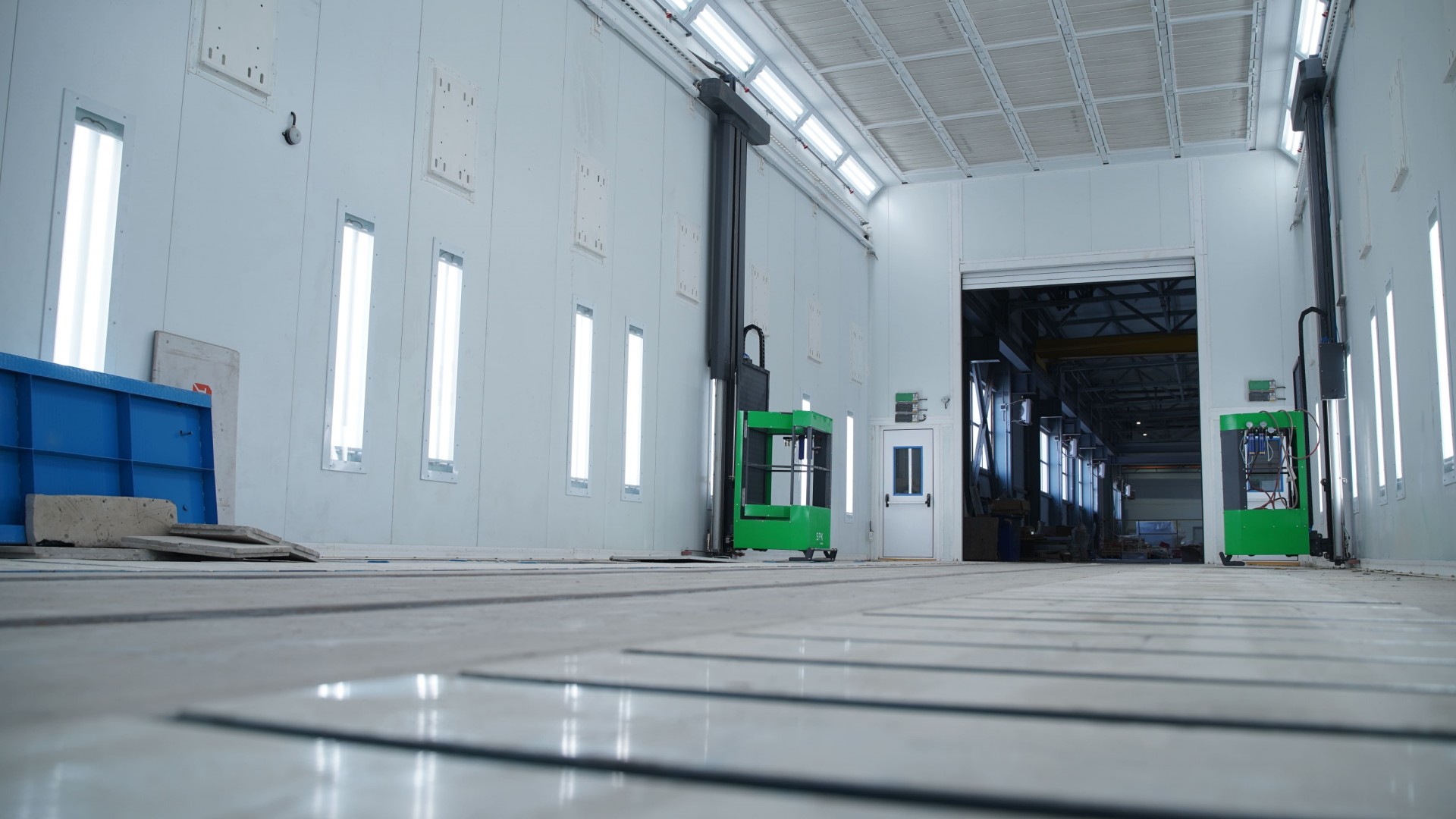

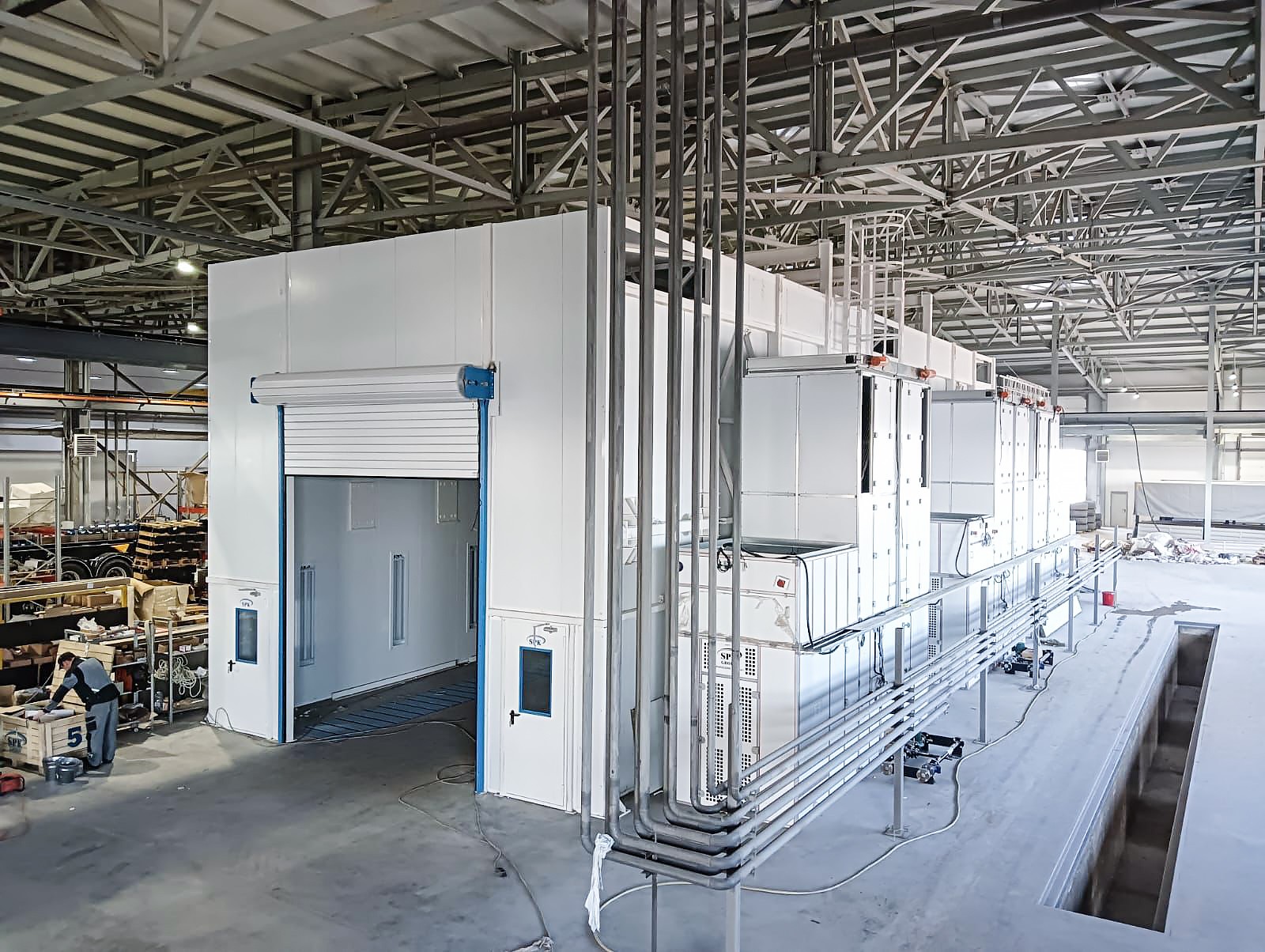

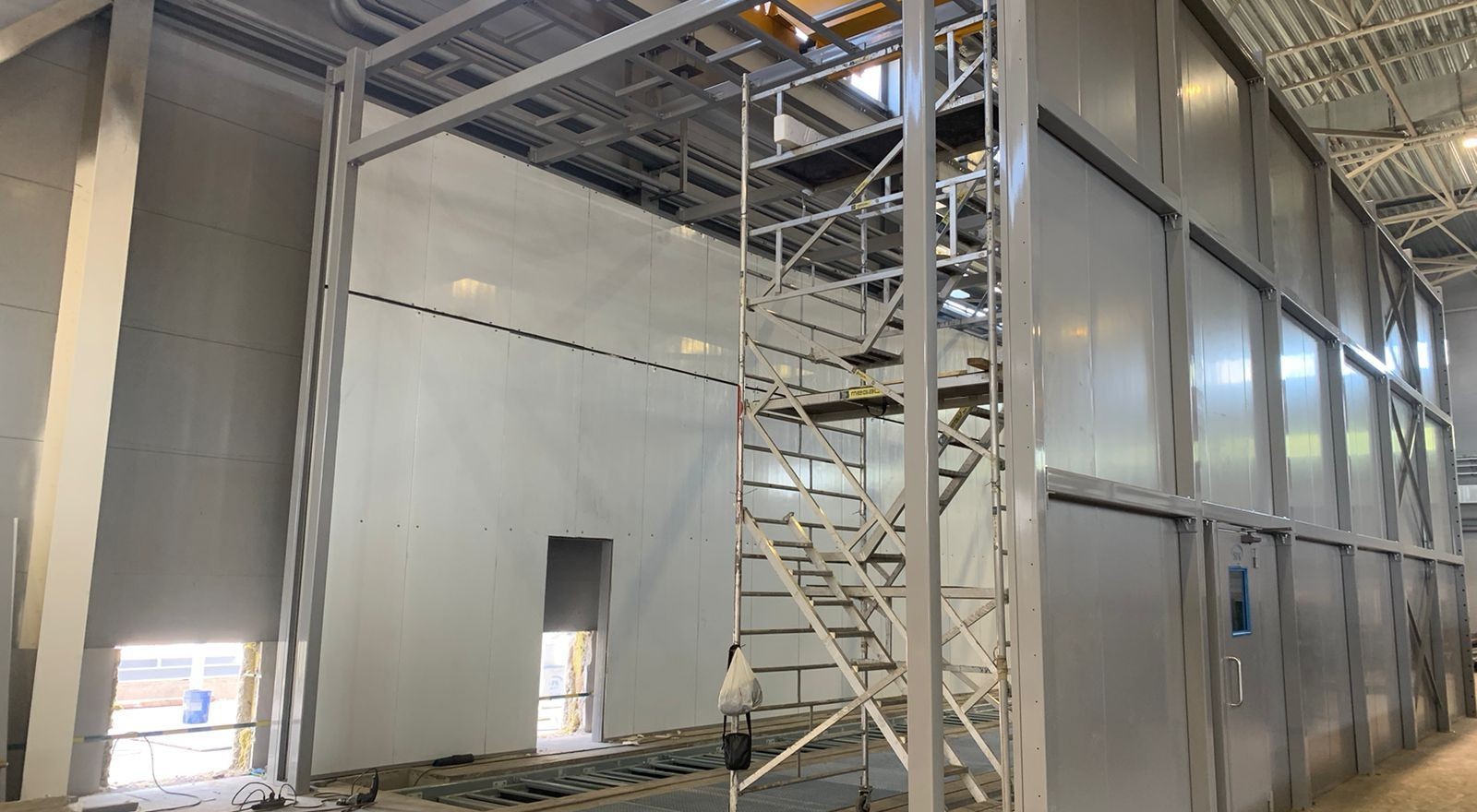

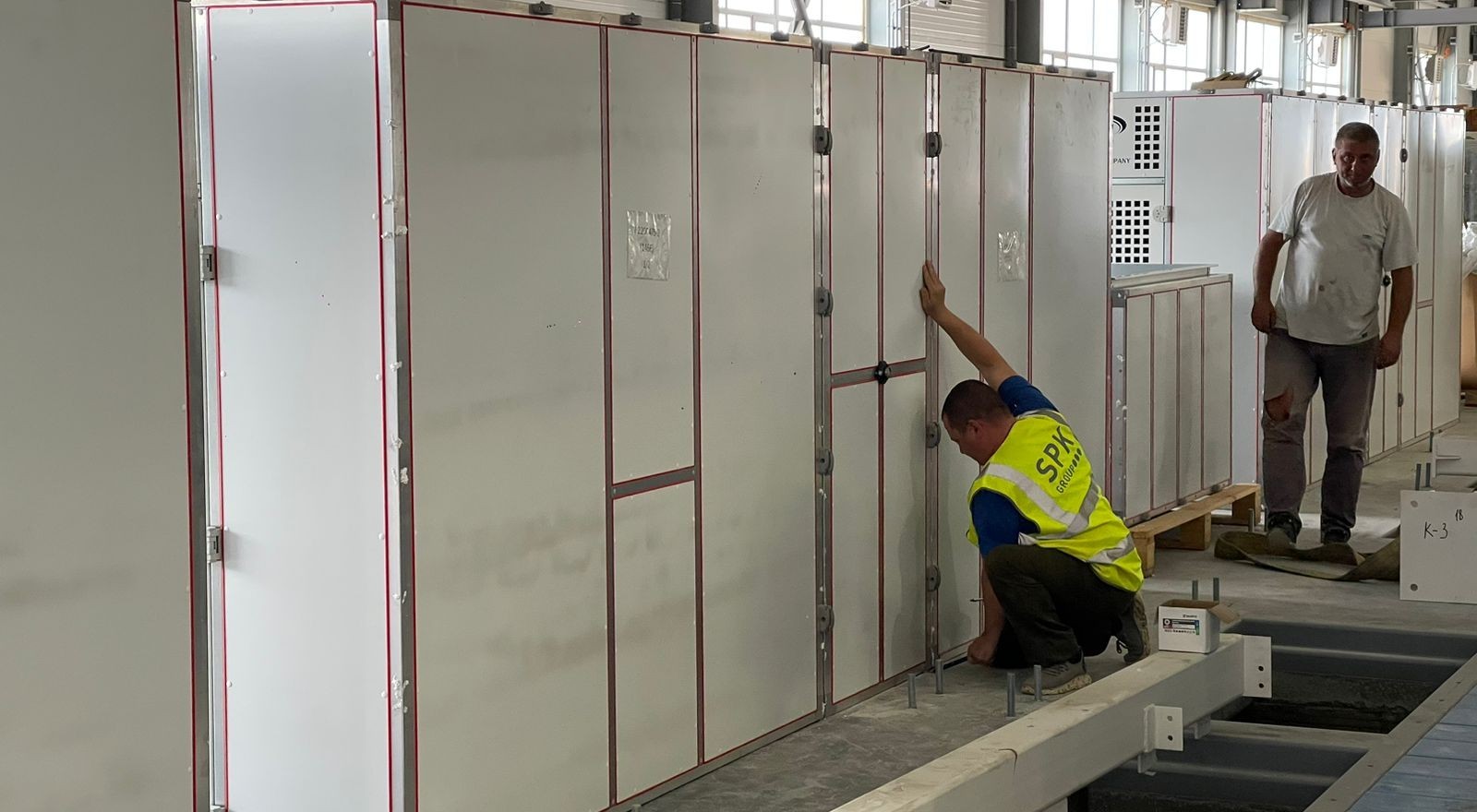

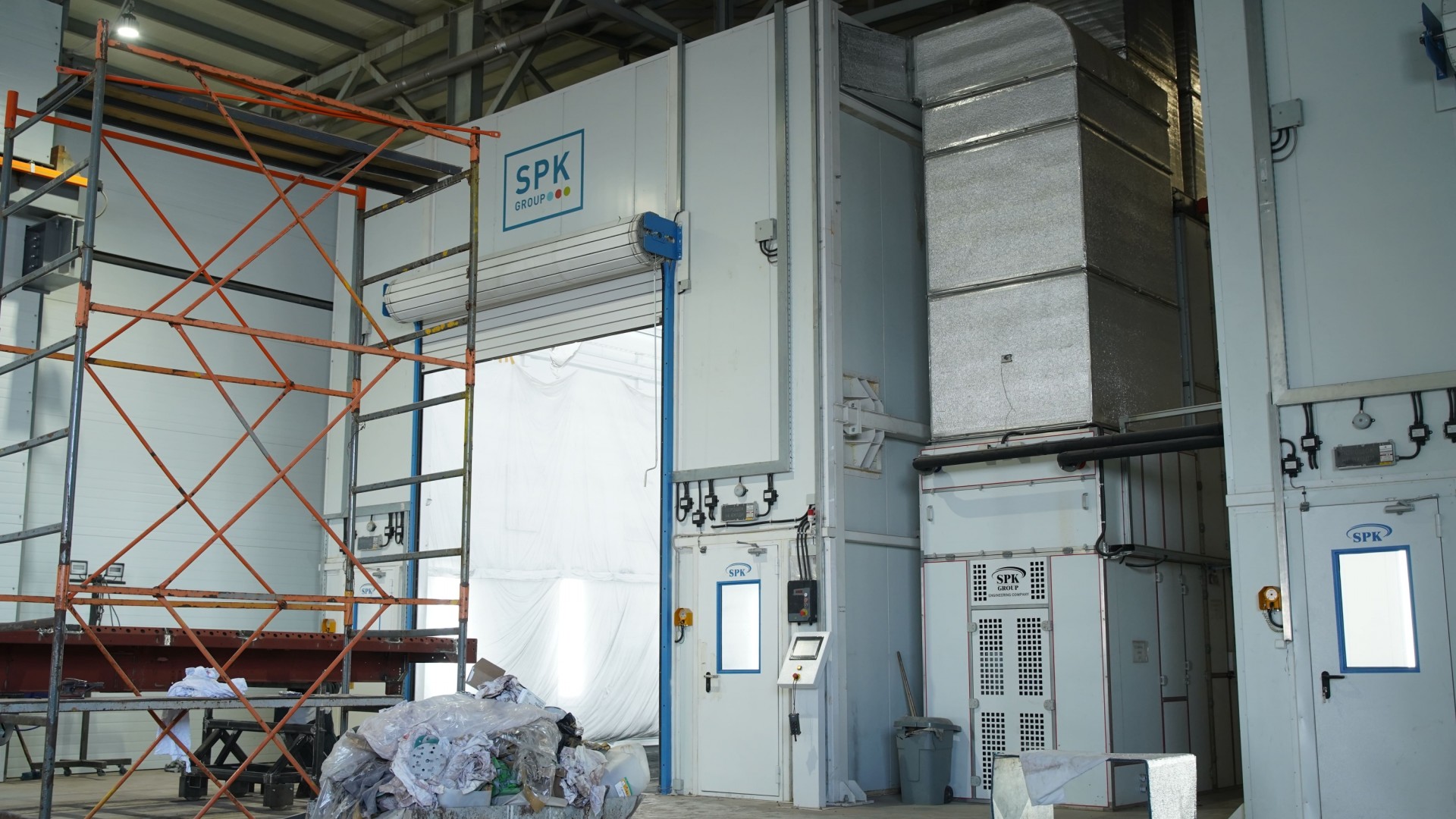

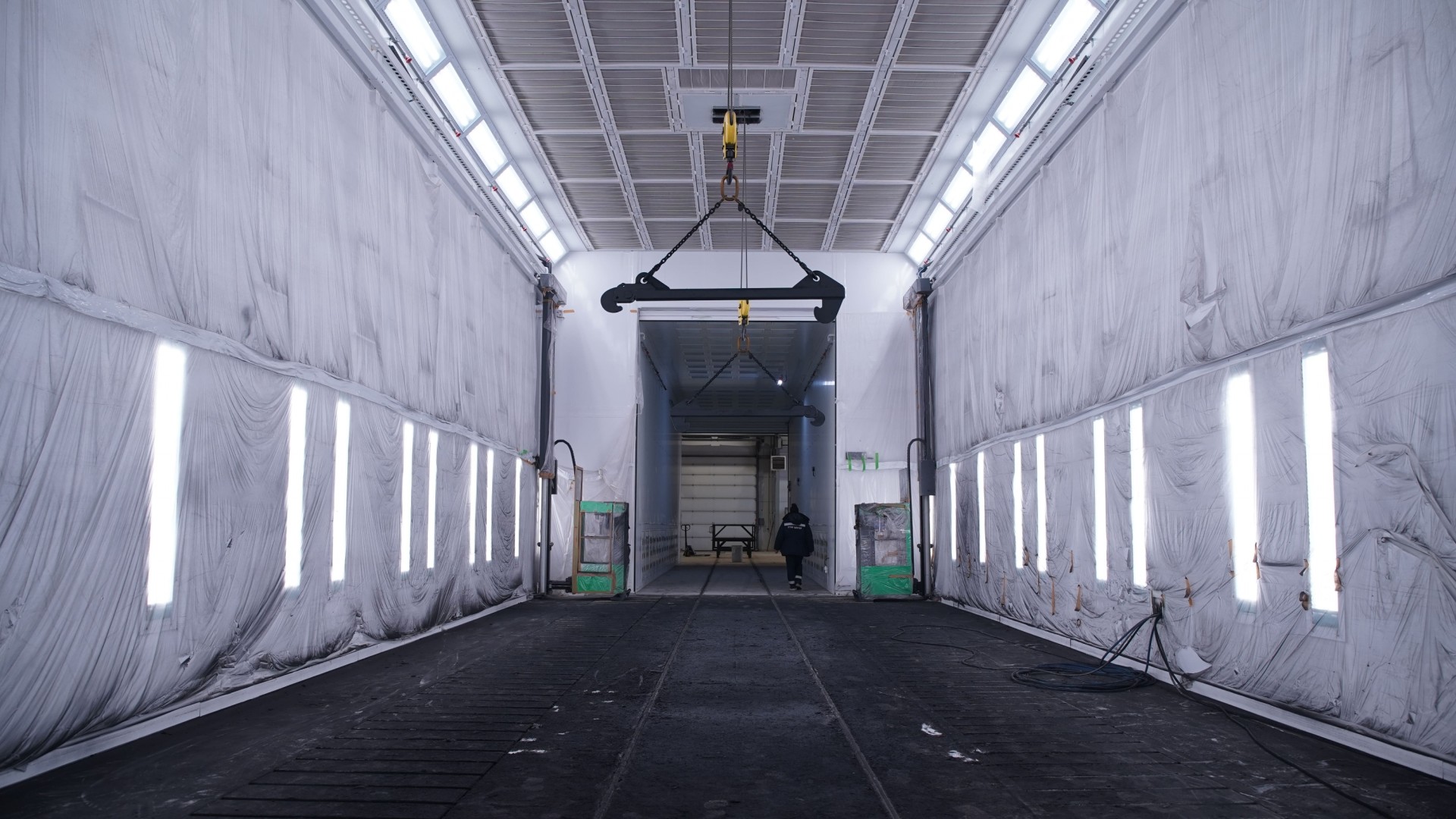

Камера окрашивания SPK-SCB-20.7.6 размерами 19 500 х 6500 х 6000 мм собрана на металлокаркасе. Сэндвич-панели обшивки заполнены базальтовым волокном 90-120 кг/м².

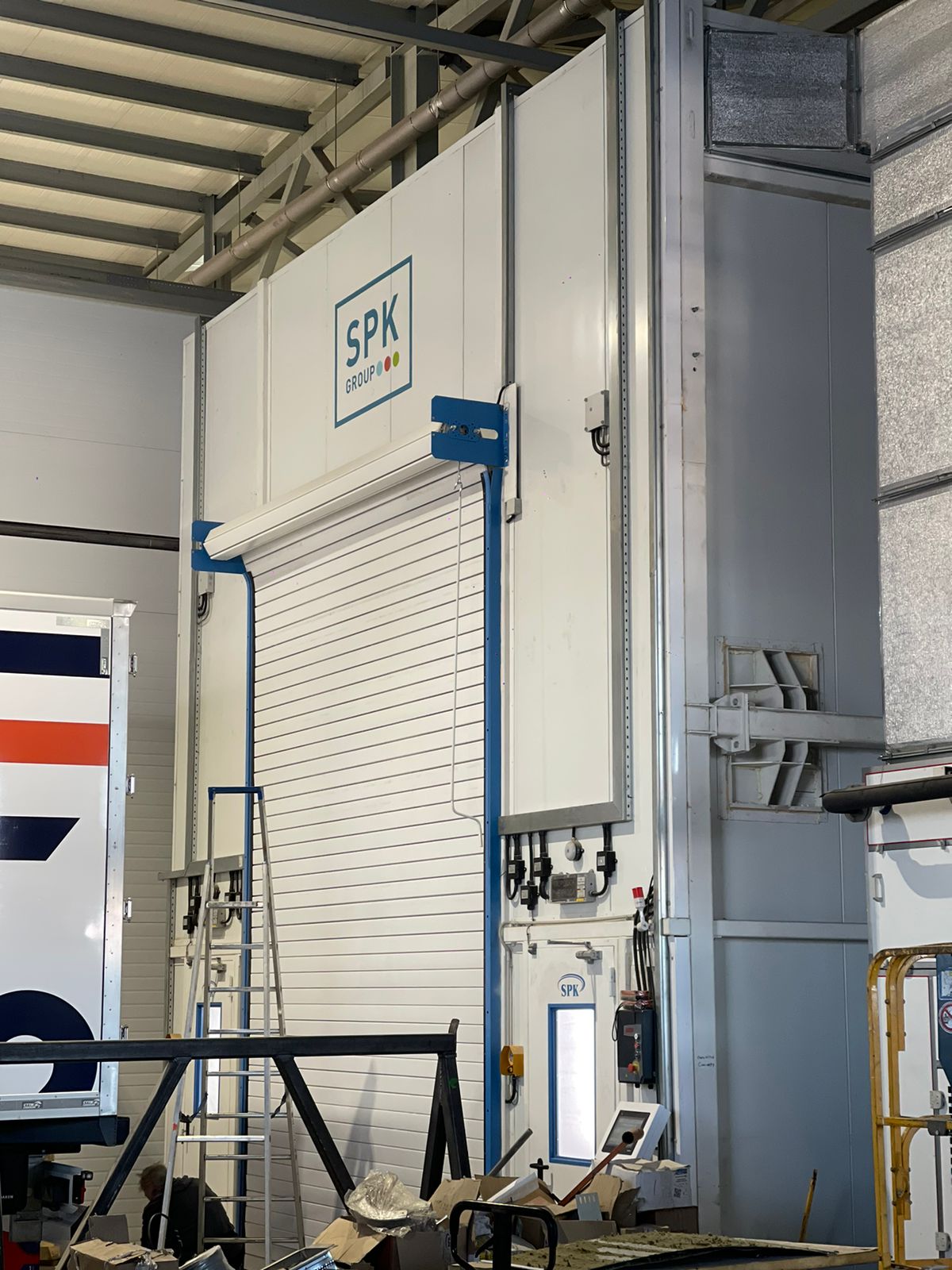

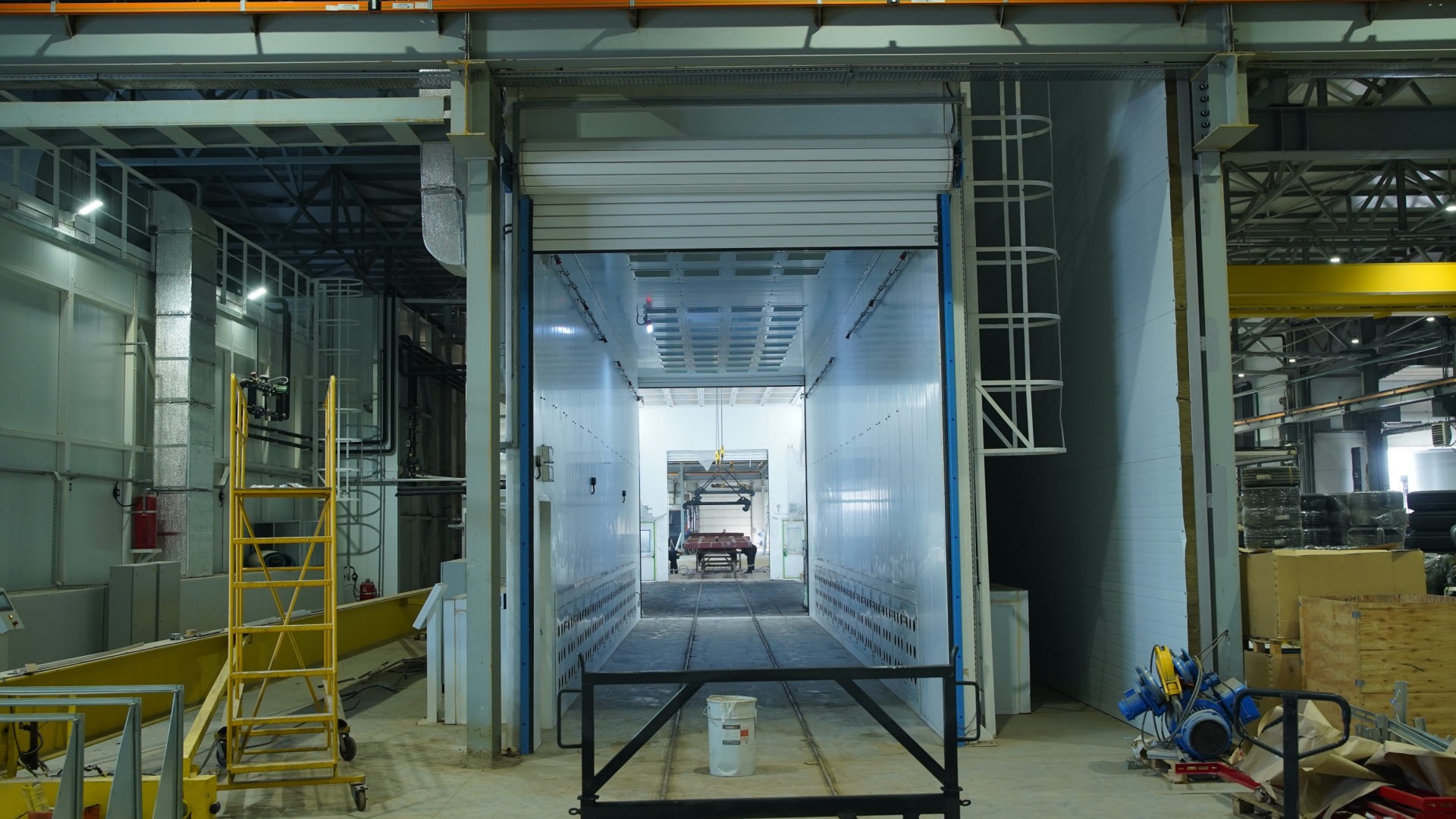

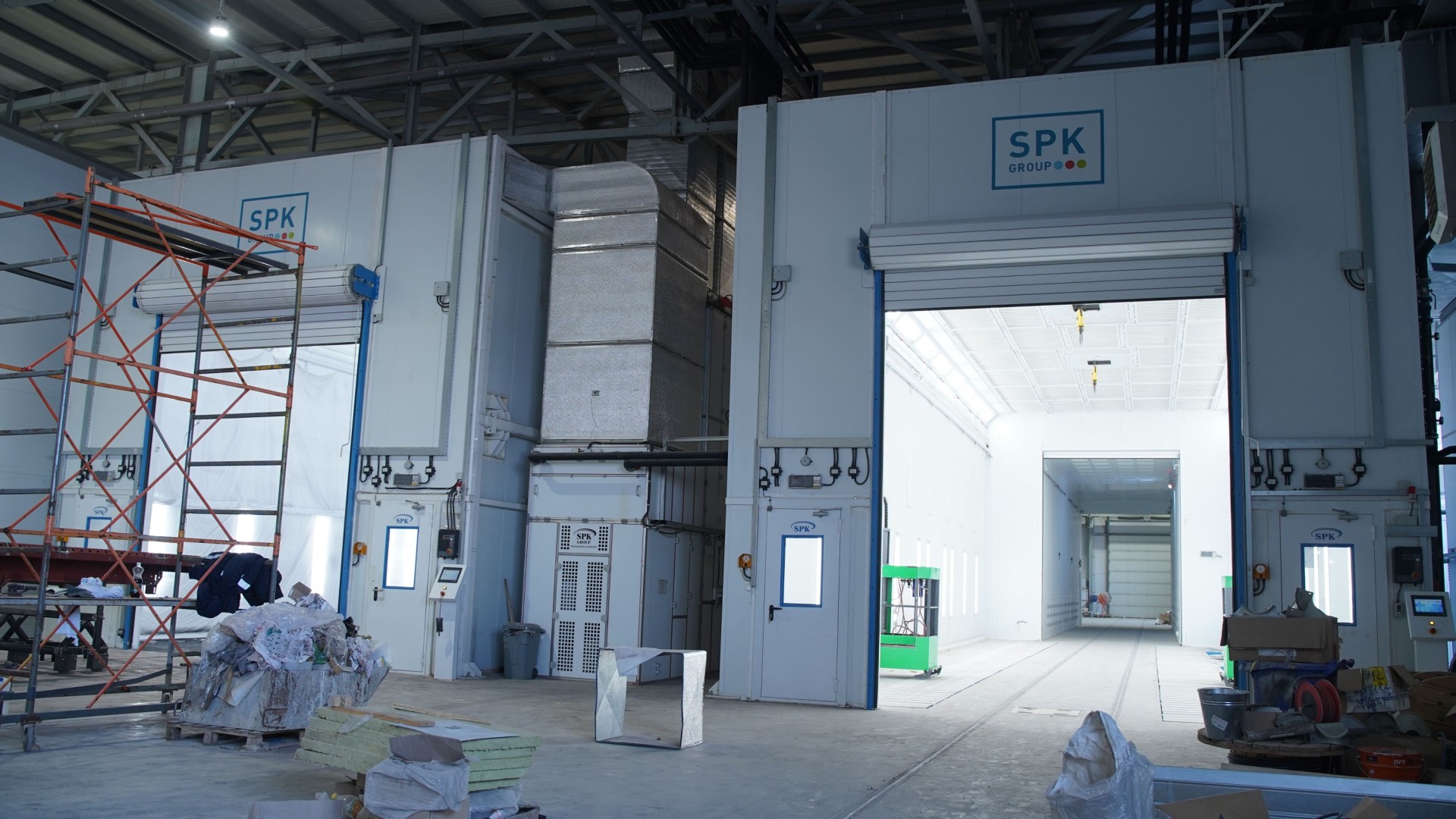

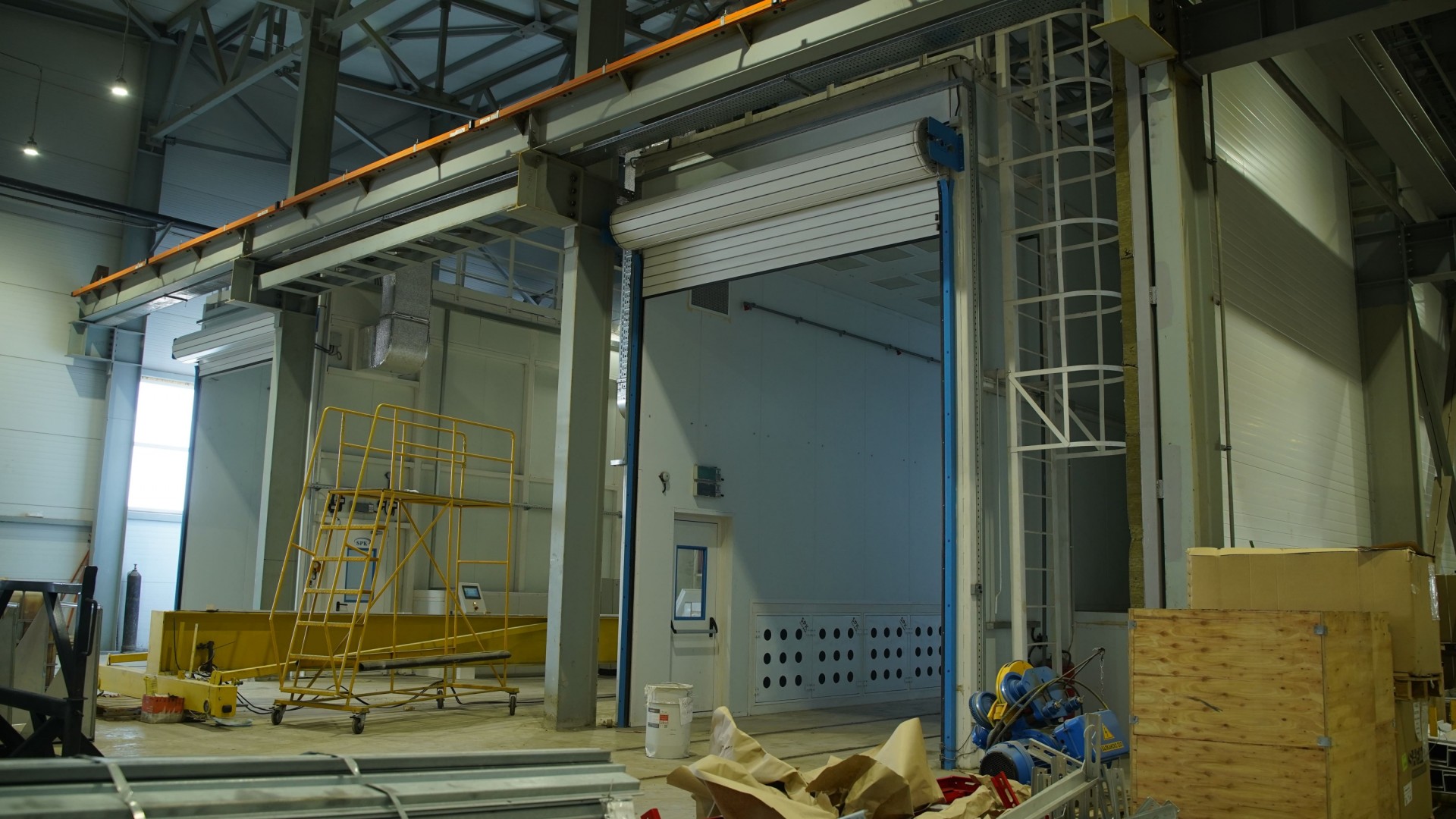

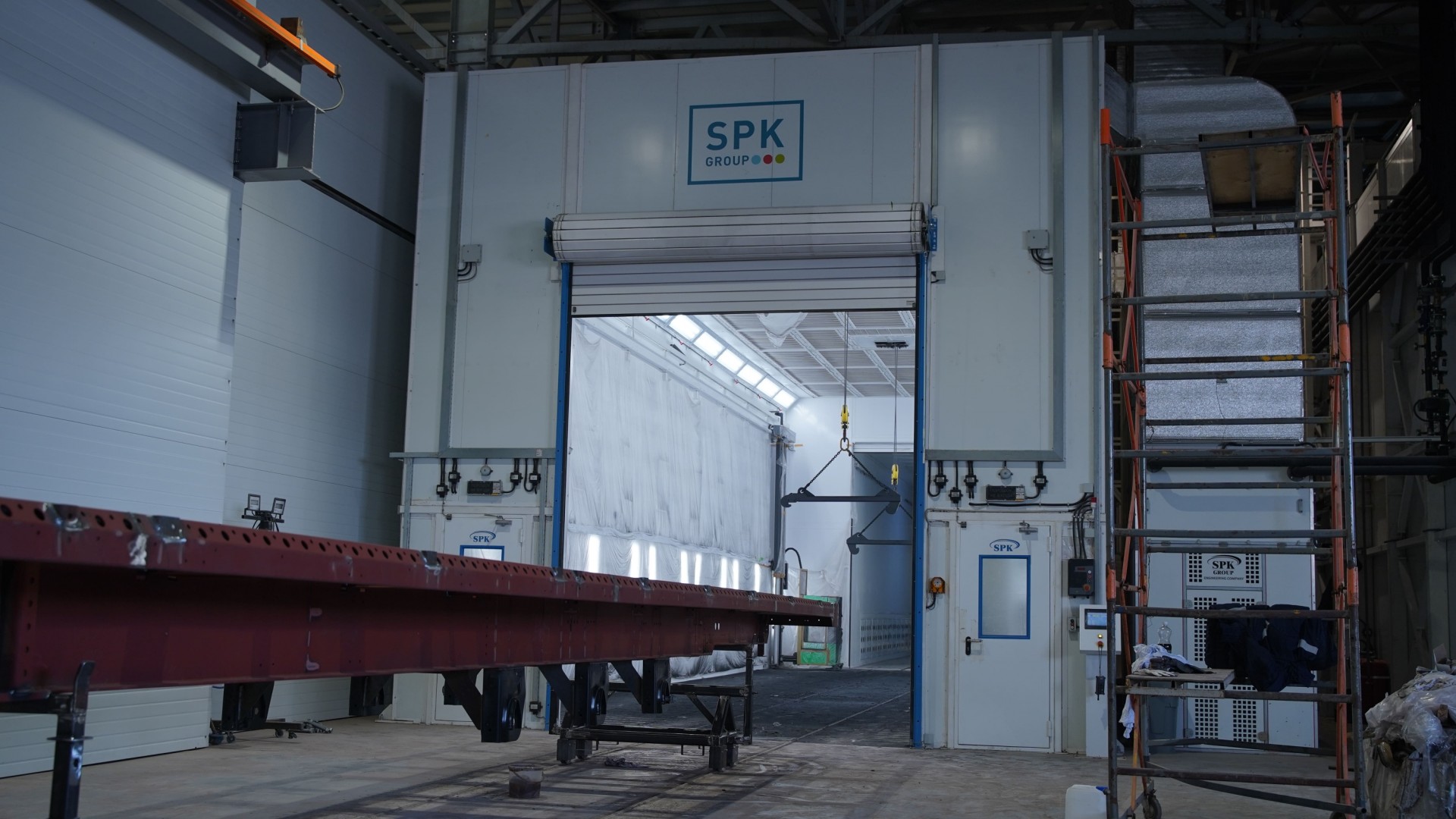

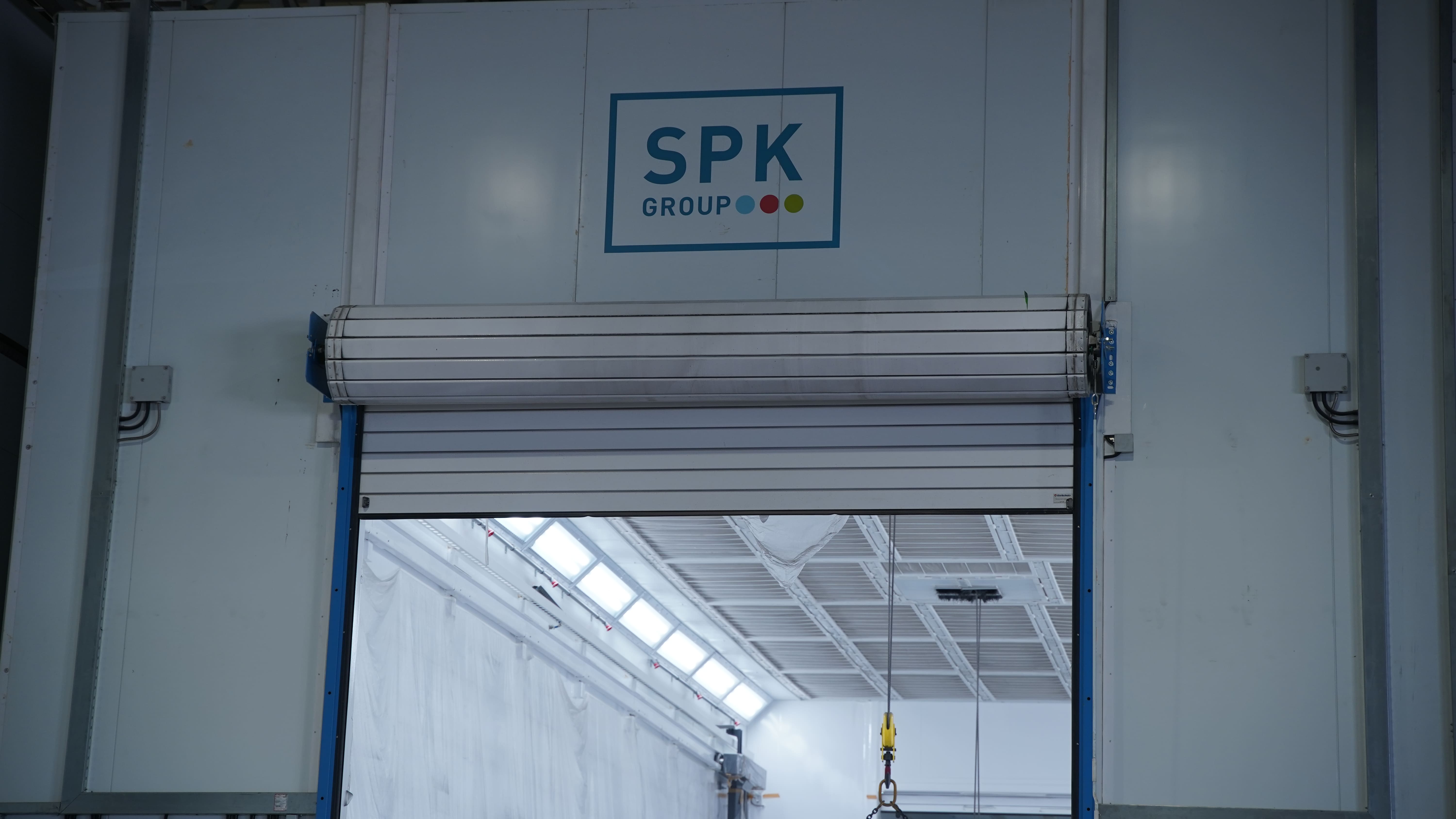

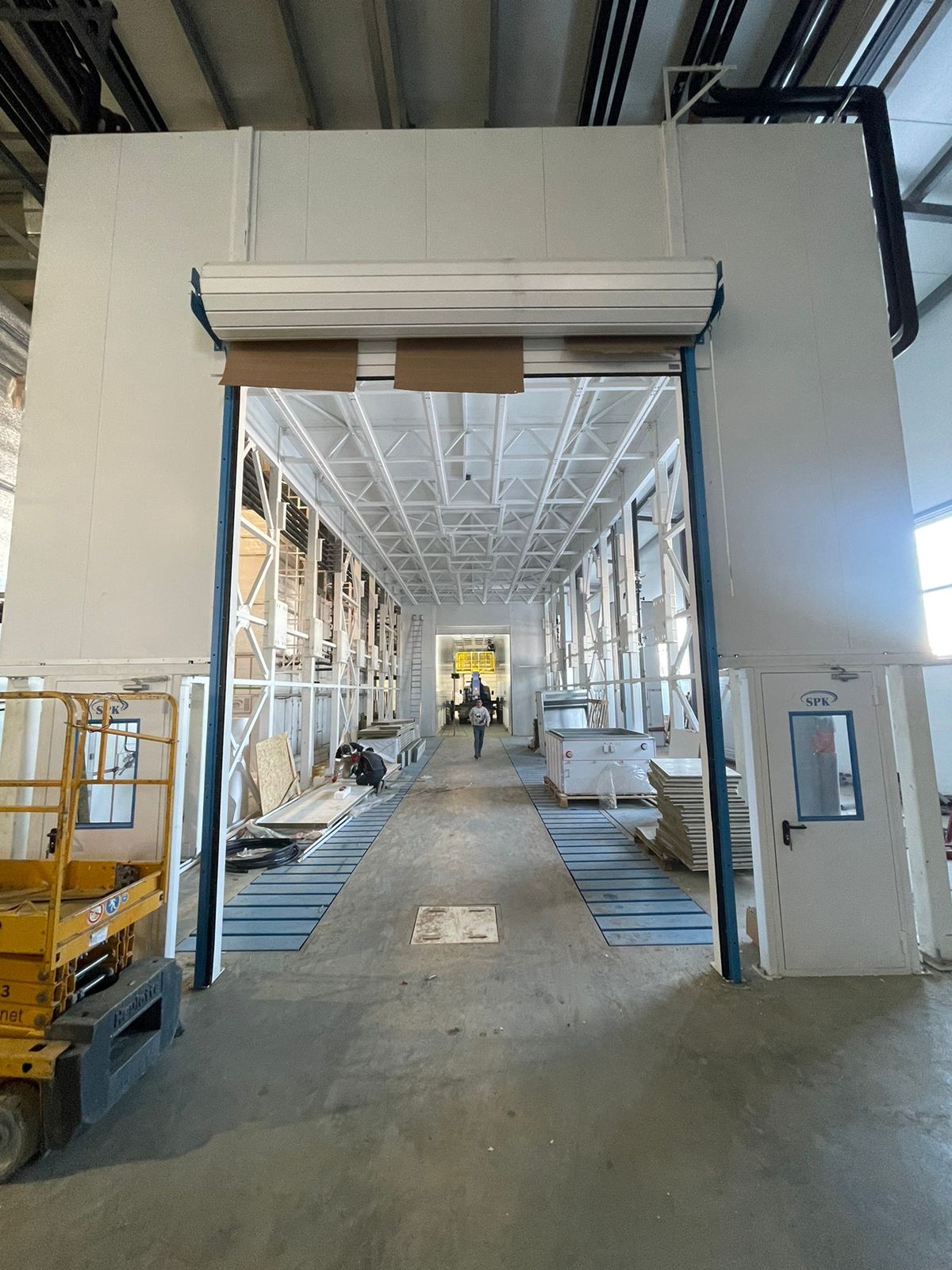

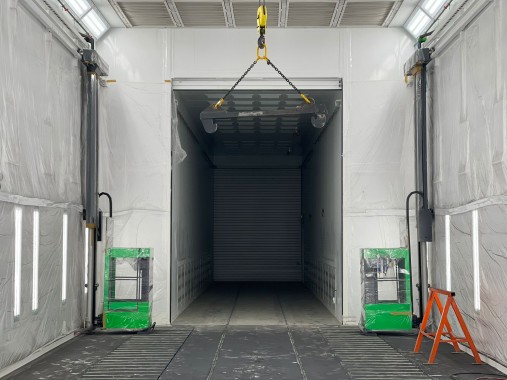

Камера проходного типа, имеет двое роллетных ворот 3500 х 4500 мм. Одни ворота являются общими с камерой сушки. Установлены две сервисные аварийные двери для персонала. Открывание/закрывание сервисных дверей осуществляется в обе стороны по системе “Антипаника”. Установлены световые таблички “Выход”.

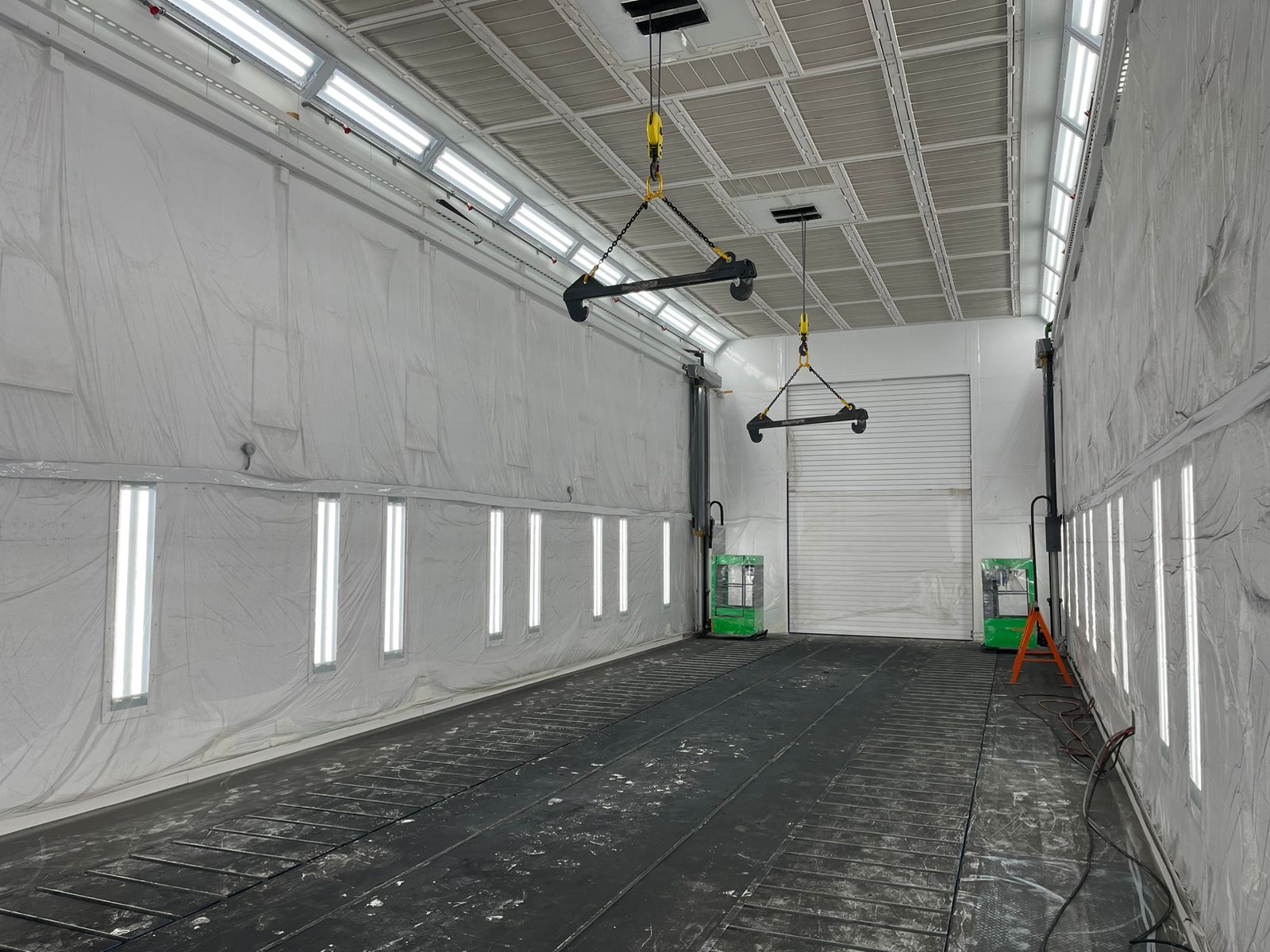

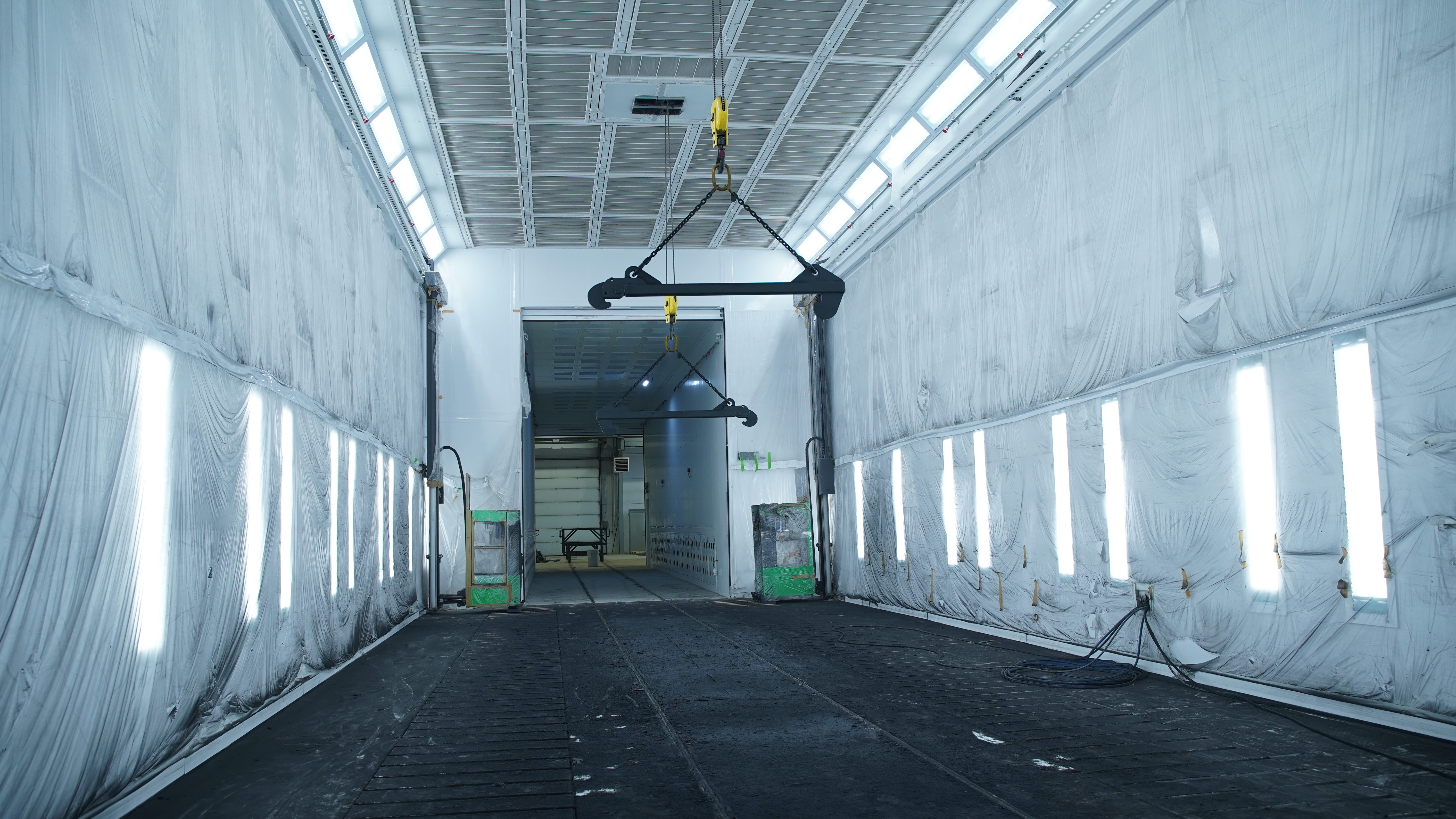

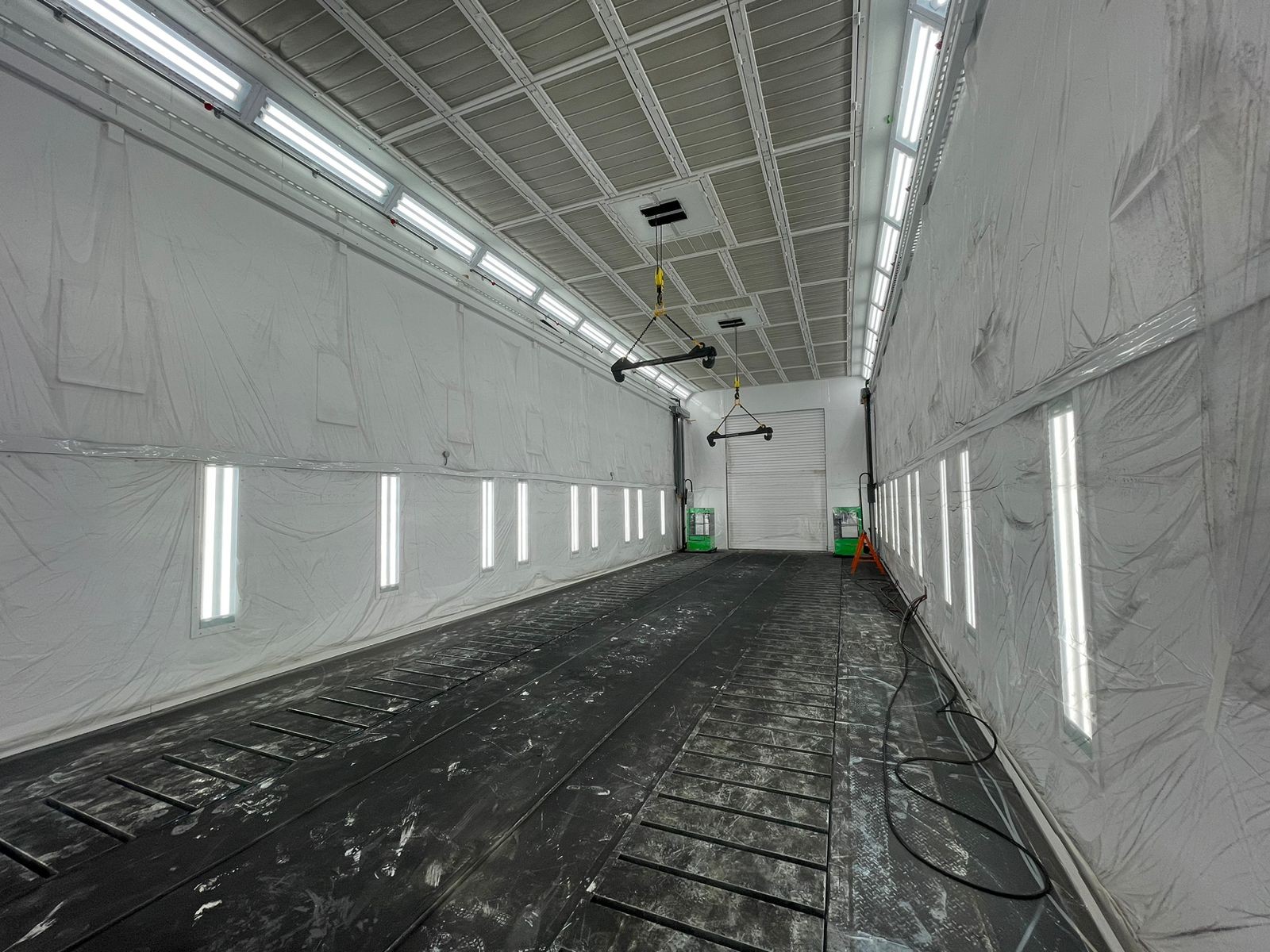

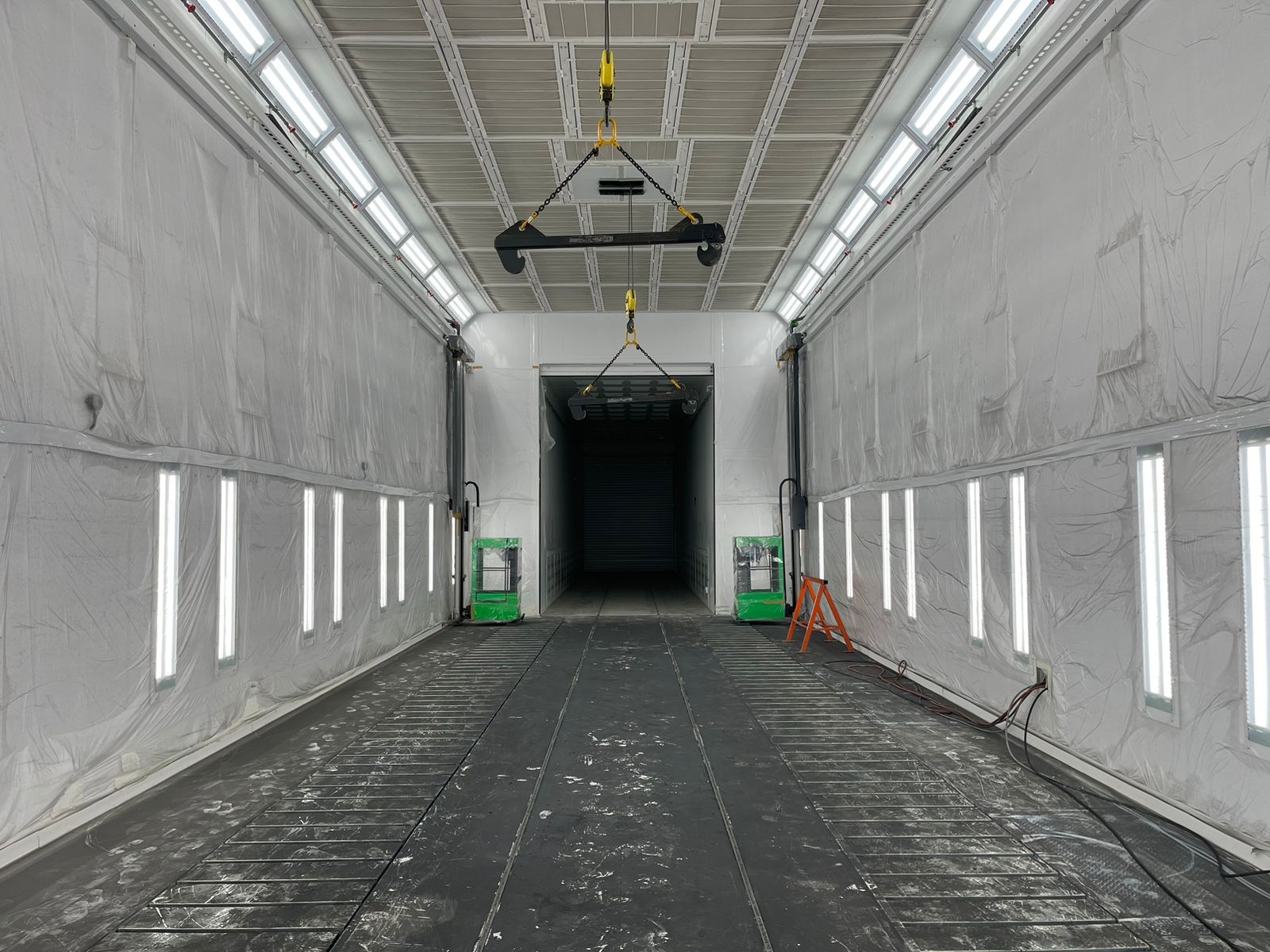

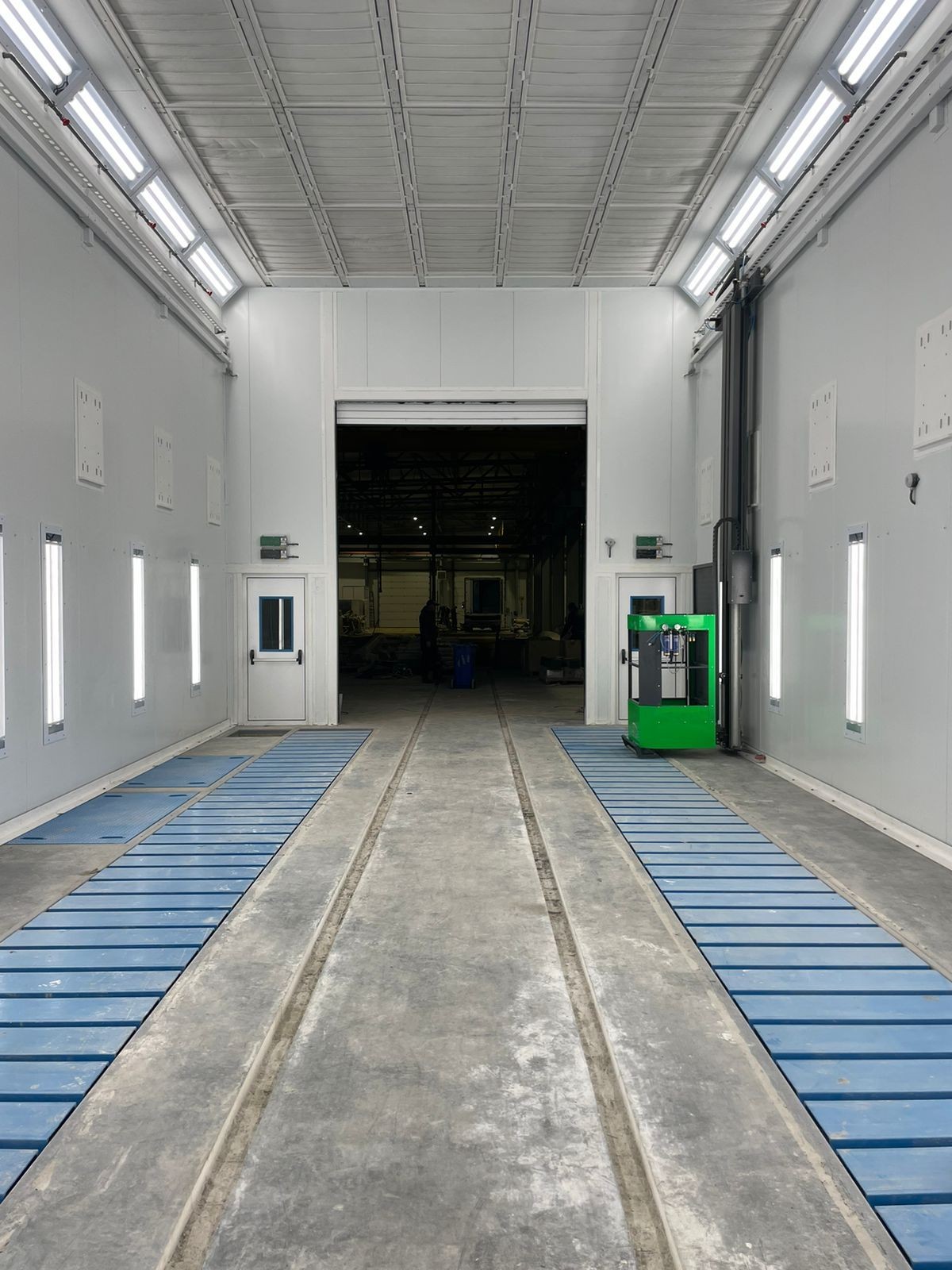

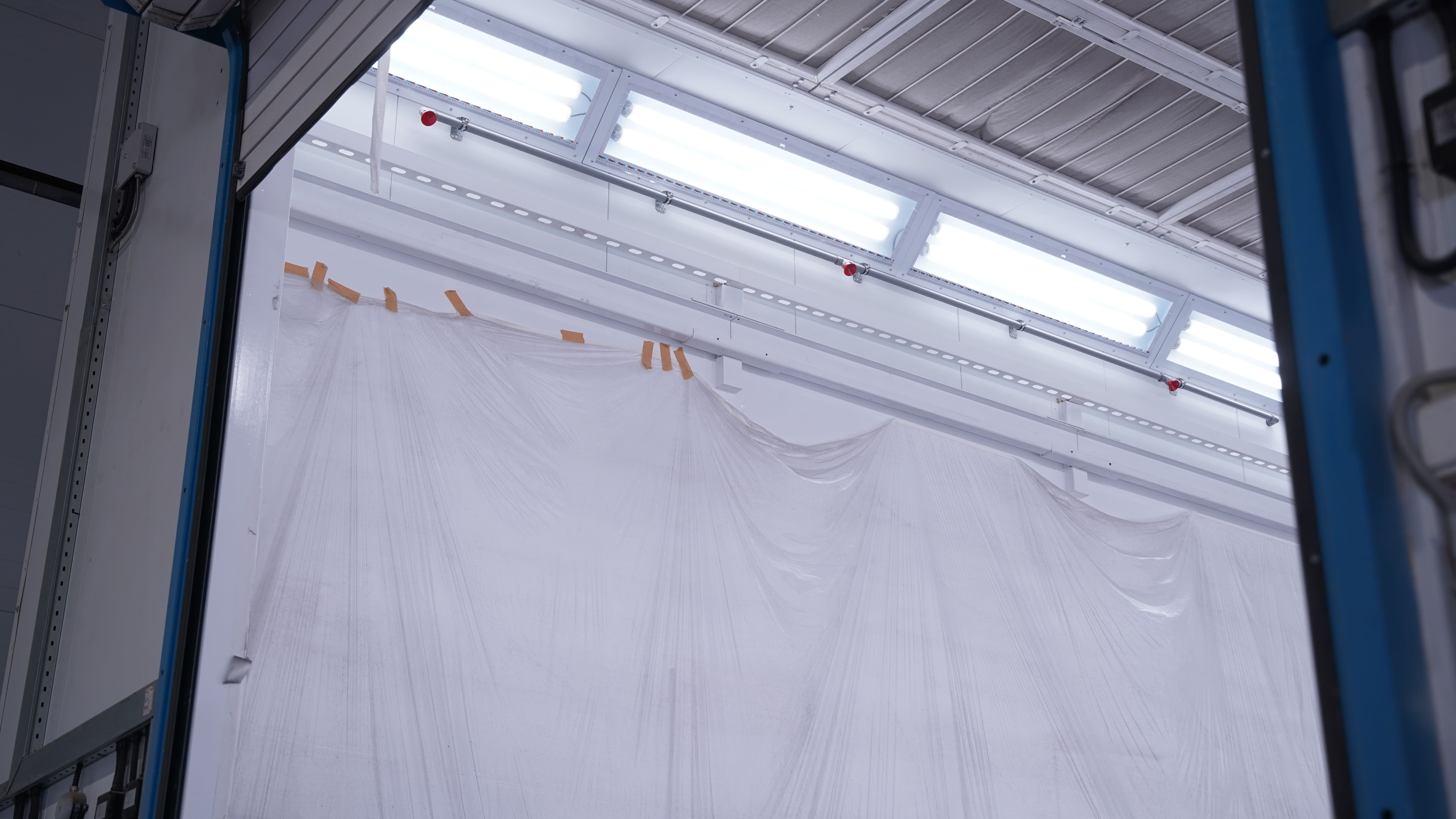

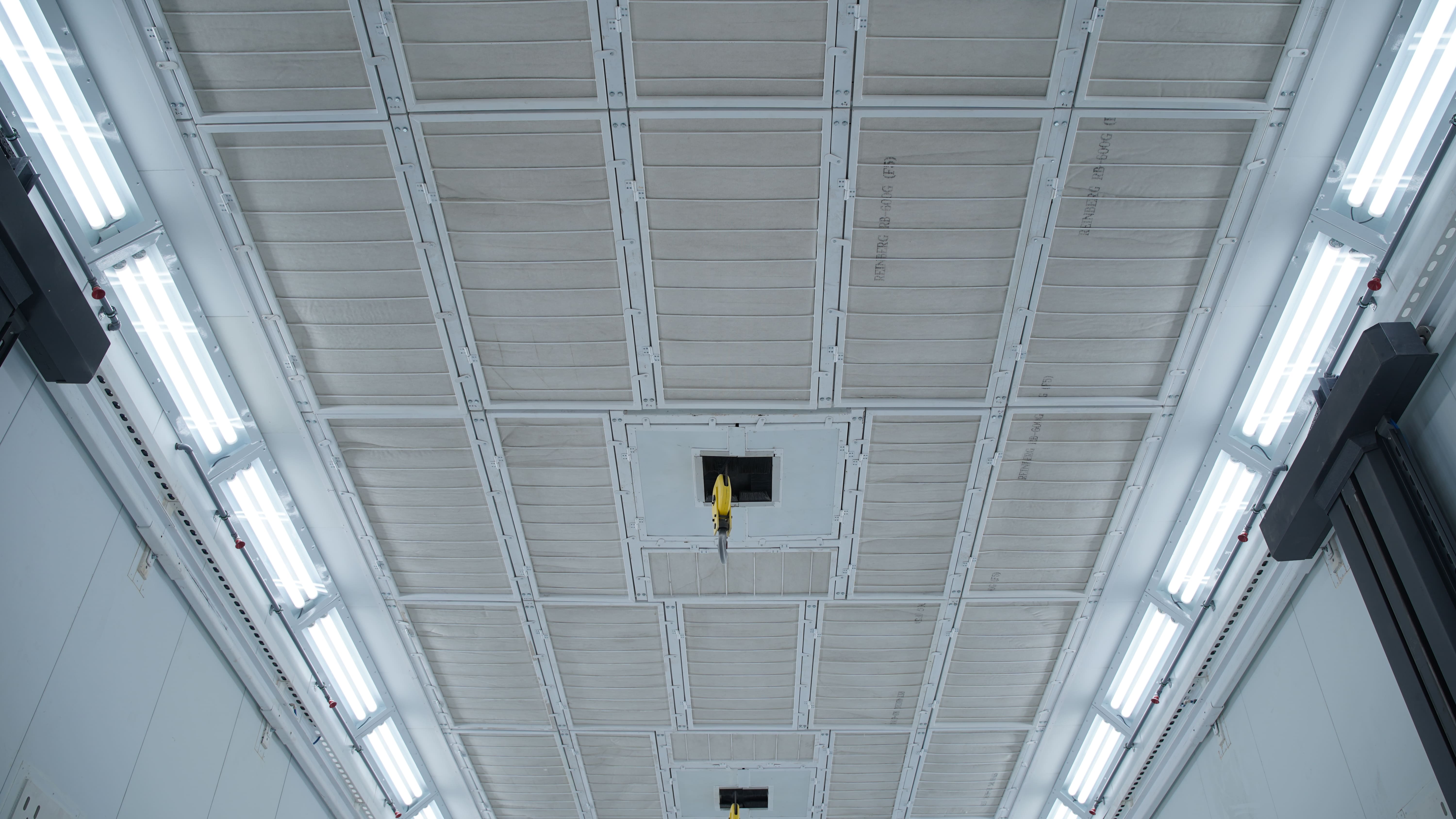

В системе освещения 44 светодиодных взрывобезопасных светильника. Уровень освещённости не менее 700 Лк.

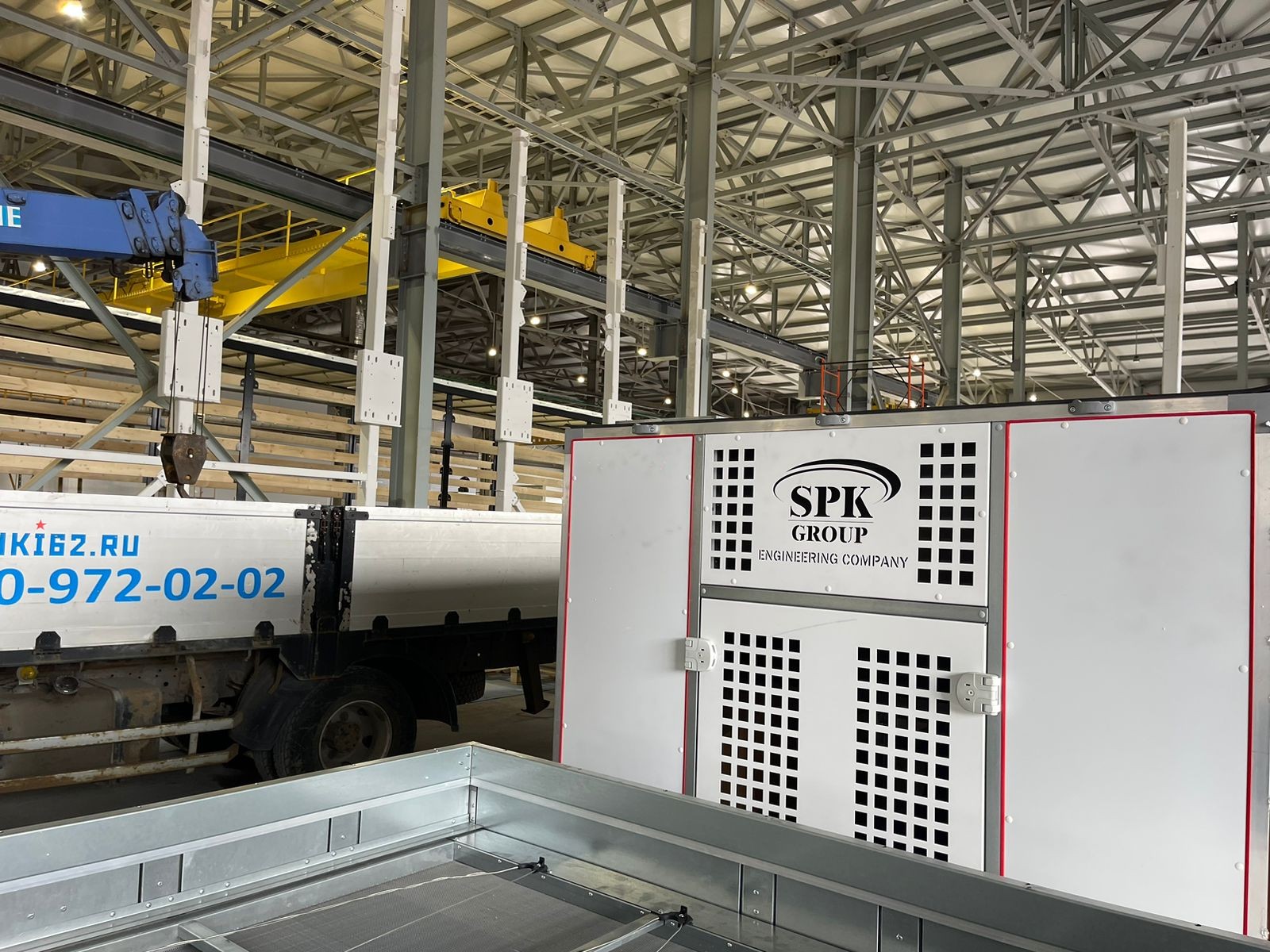

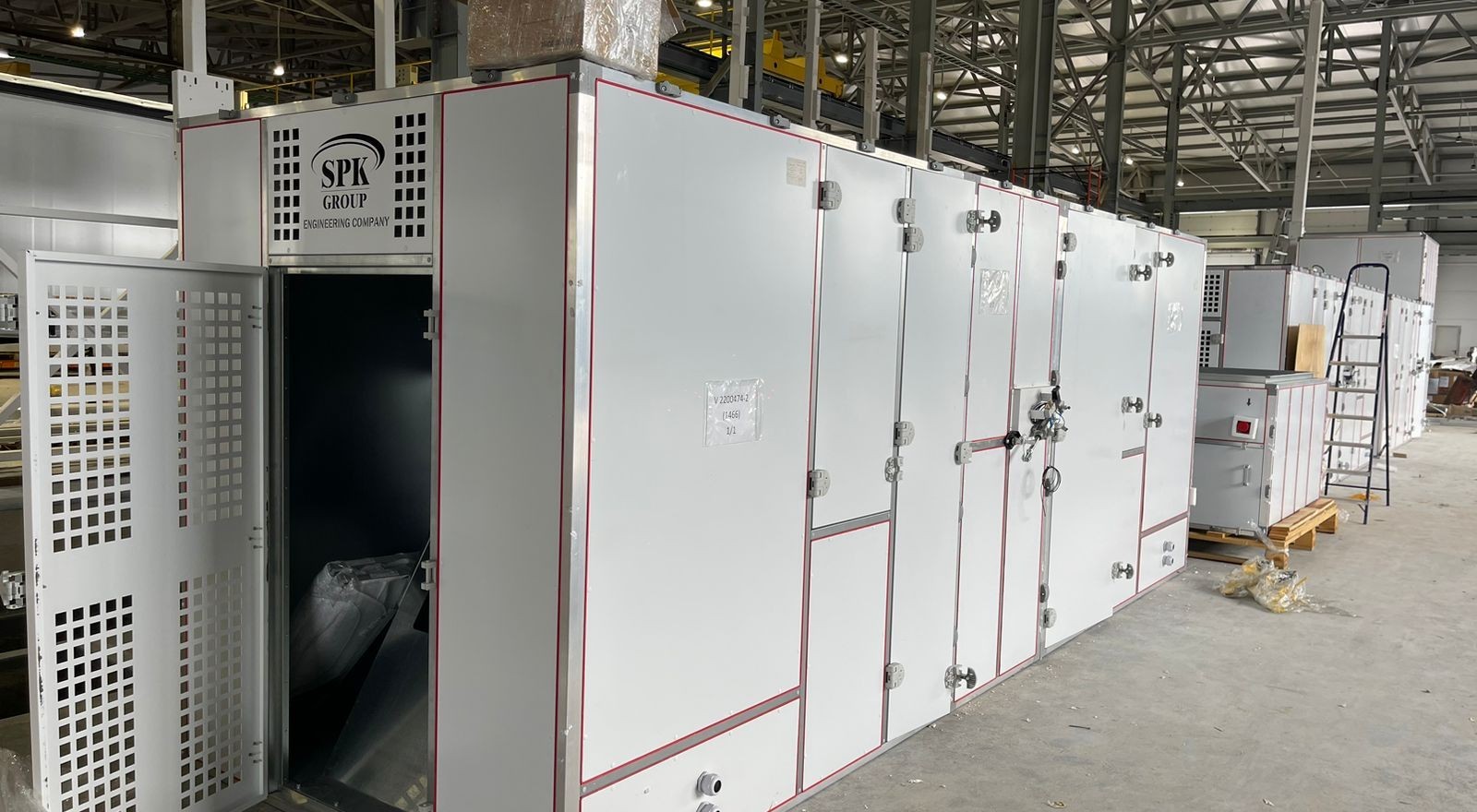

Мощность вентиляционной установки 105 000 м³/час. Оборудована пластинчатым рекуператором тепла.

Забираемый из окружающего пространства воздух проходит несколько ступеней очистных фильтров:

• карманный синтетический фильтр перед приточным вентилятором, класс очистки G4;
• потолочный синтетический фильтр,класс очистки М5

Отработанный воздух очищается фильтрами:

• лабиринтными, класс очистки G2;
• стекловолоконным, класс очистки G3;
• синтетическим фильтром перед вентилятором в канале вытяжки, класс очистки G4;

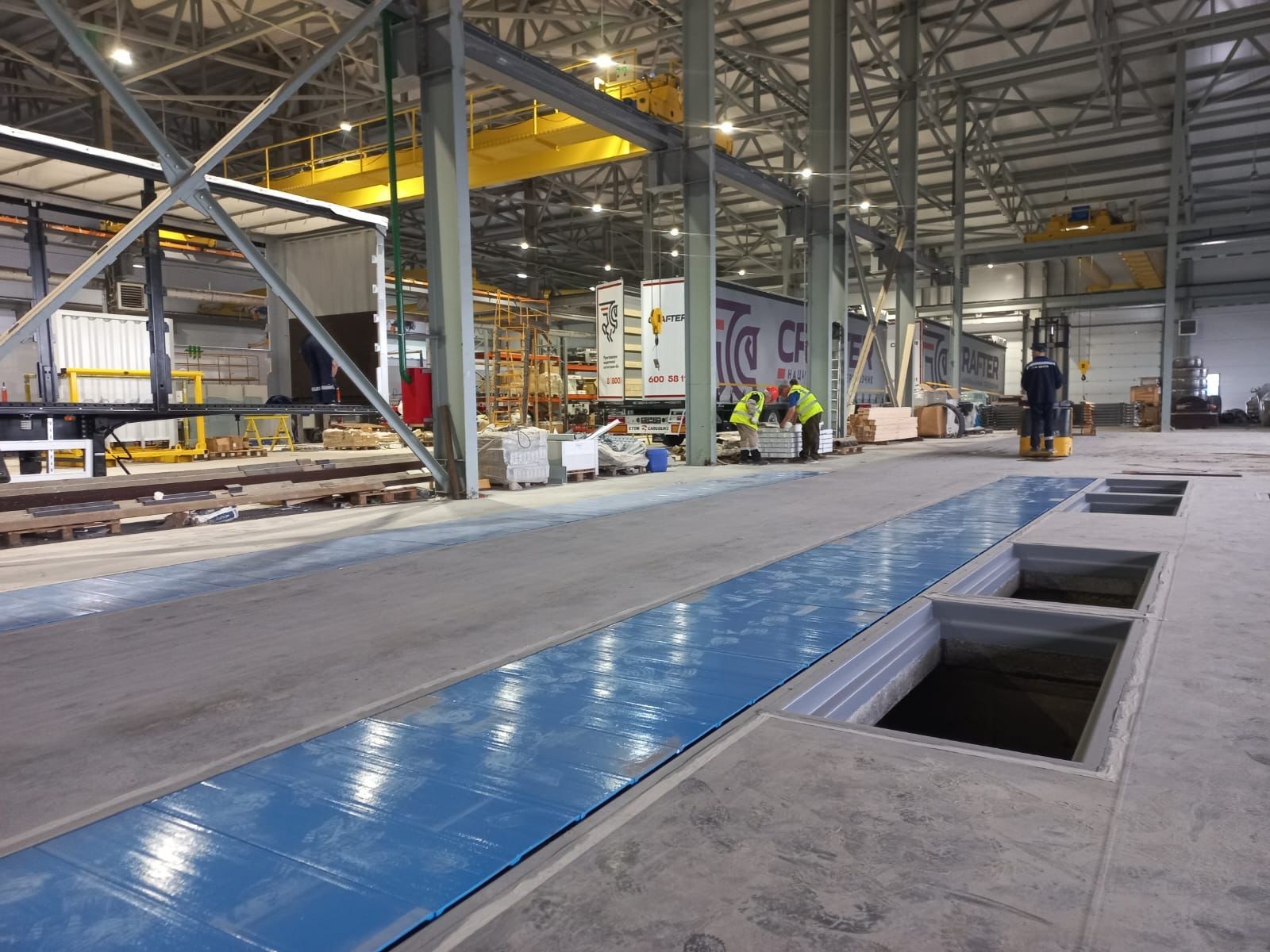

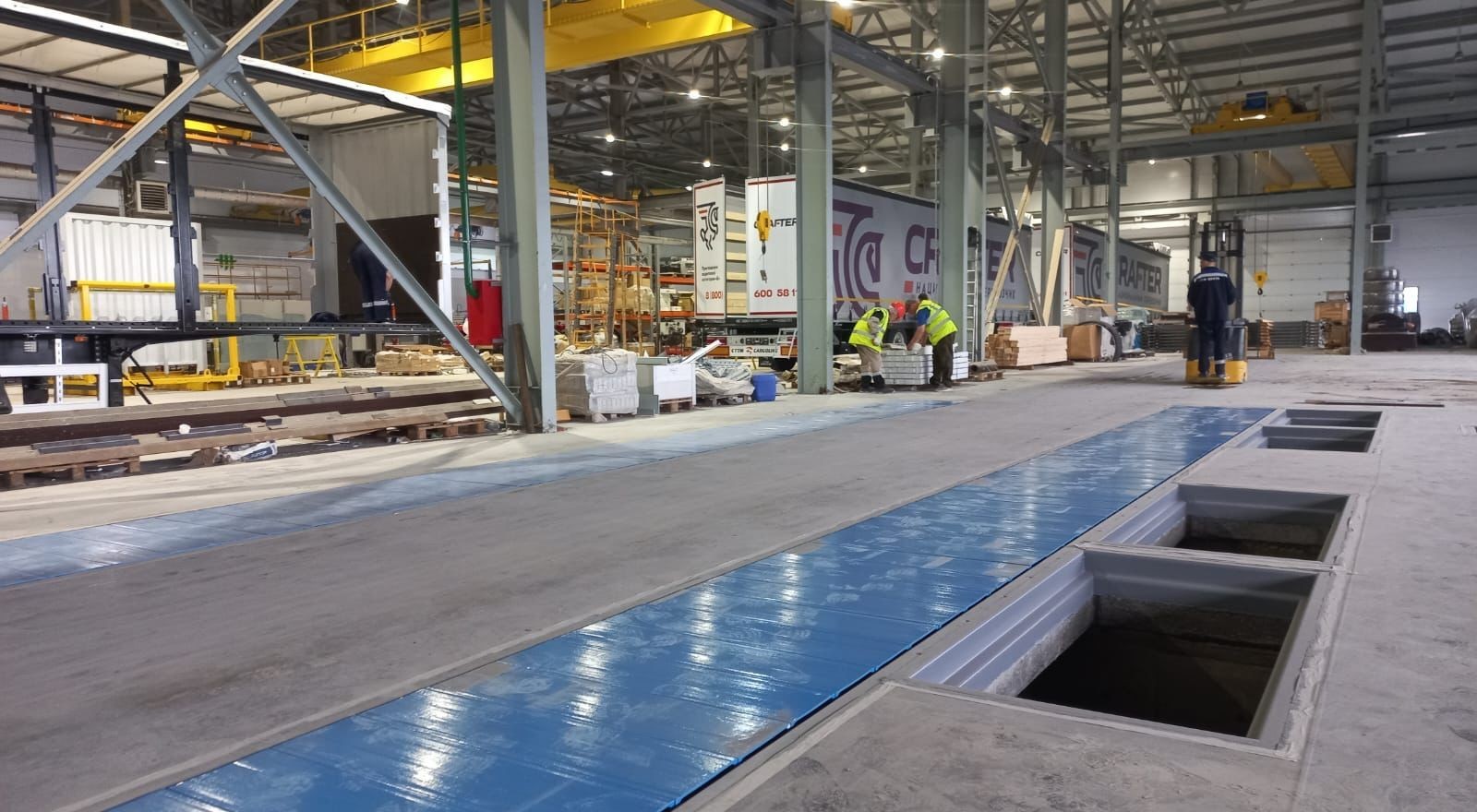

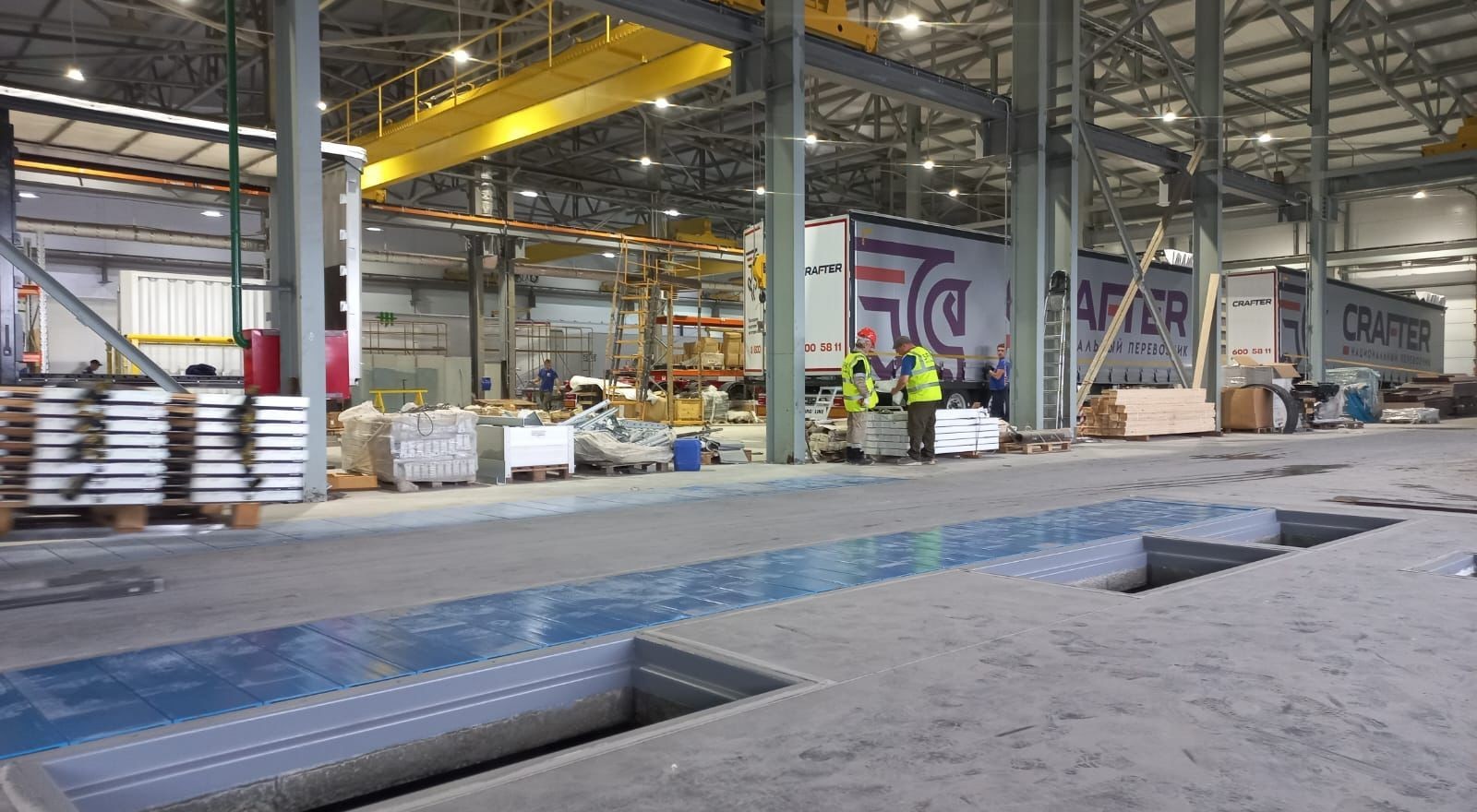

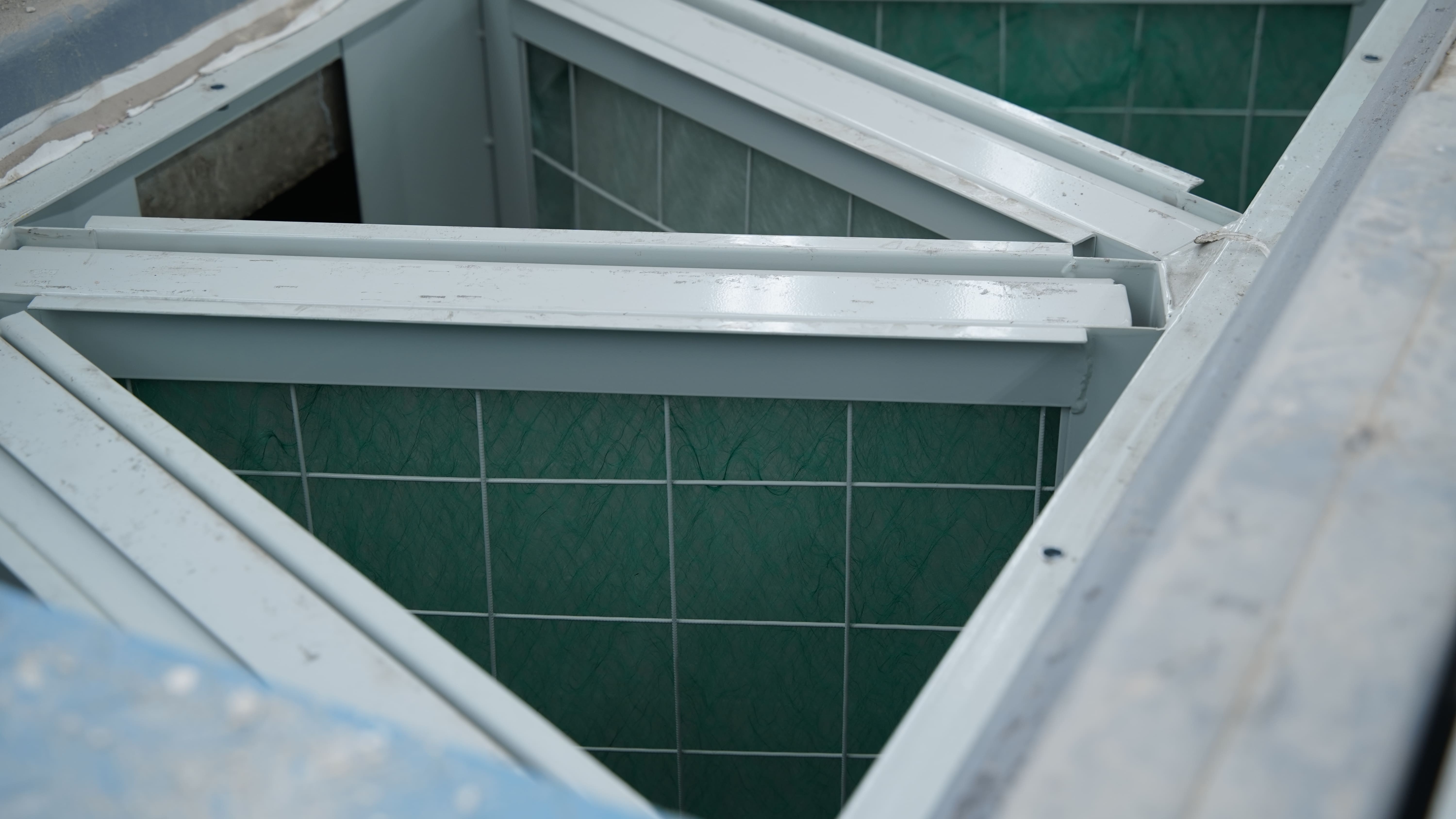

• краско останавливающим металлическим фильтром в бетонном приямке. Класс очистки — G2. Максимальная нагрузка на фильтр 1200гк/200 х 200мм (размер пятна контакта).

В камере установлена система определения нижней предельной концентрации взрывоопасных веществ, с пожарной сигнализацией.

Уровень шума не более 80 Дб.

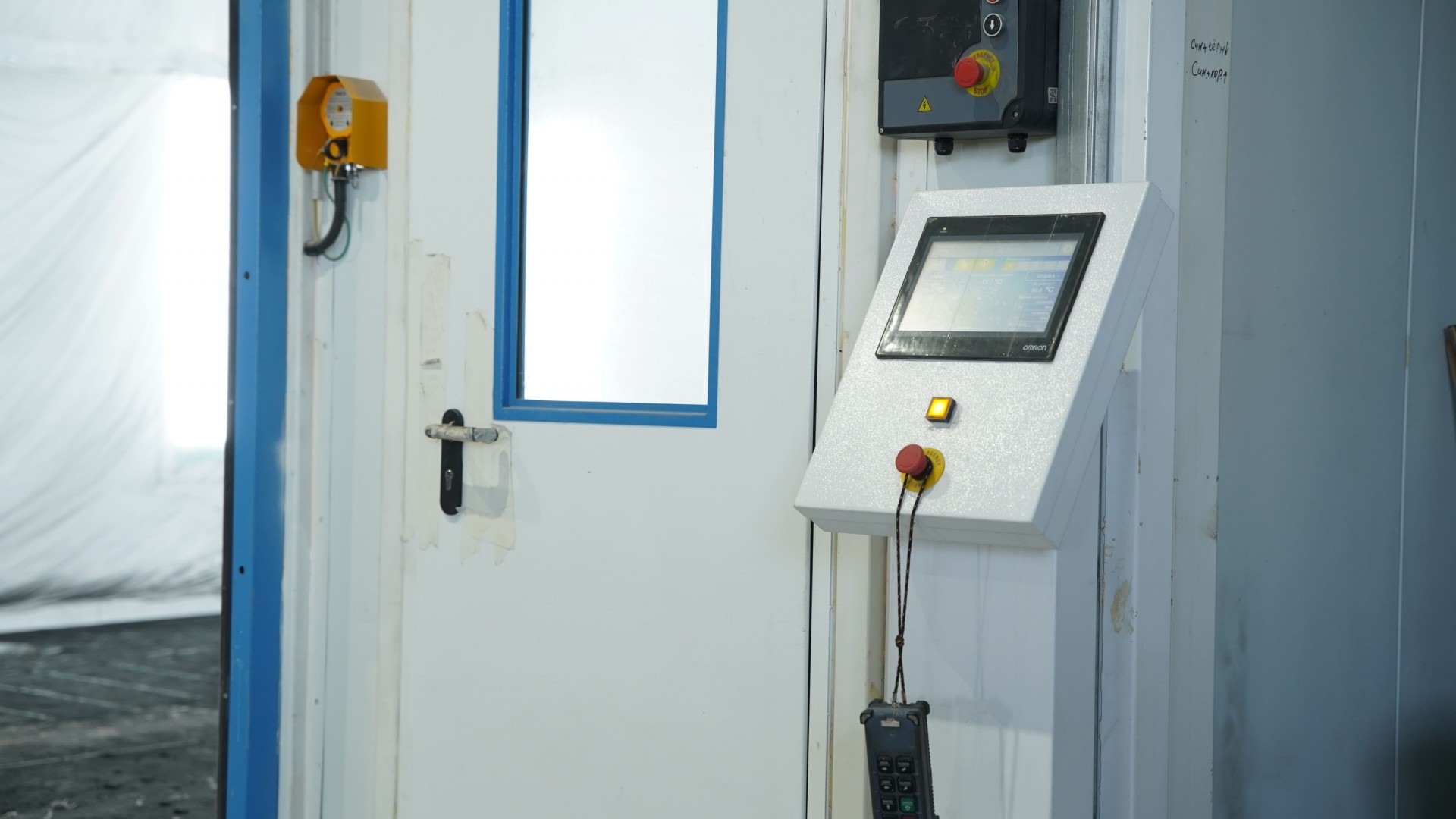

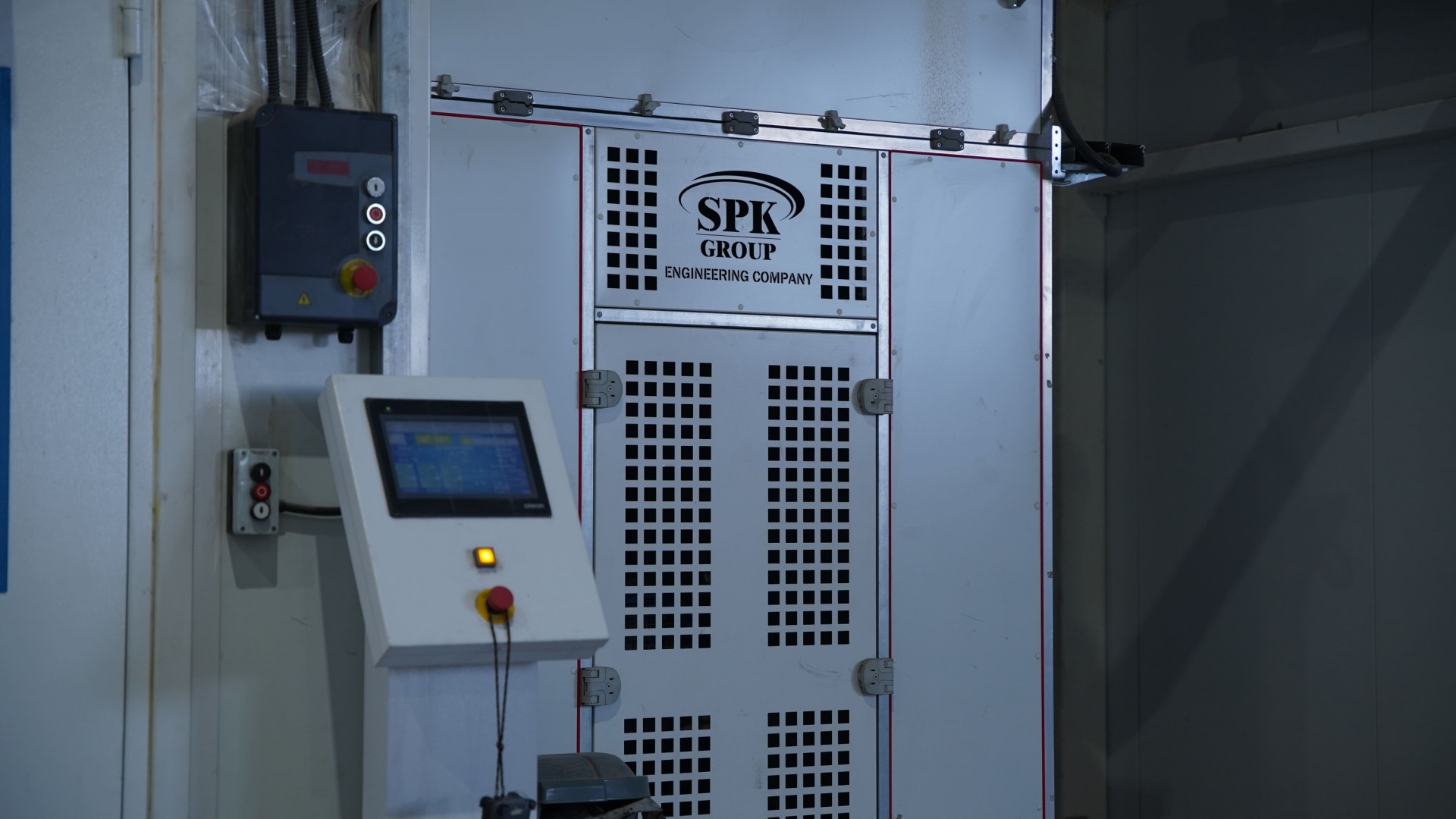

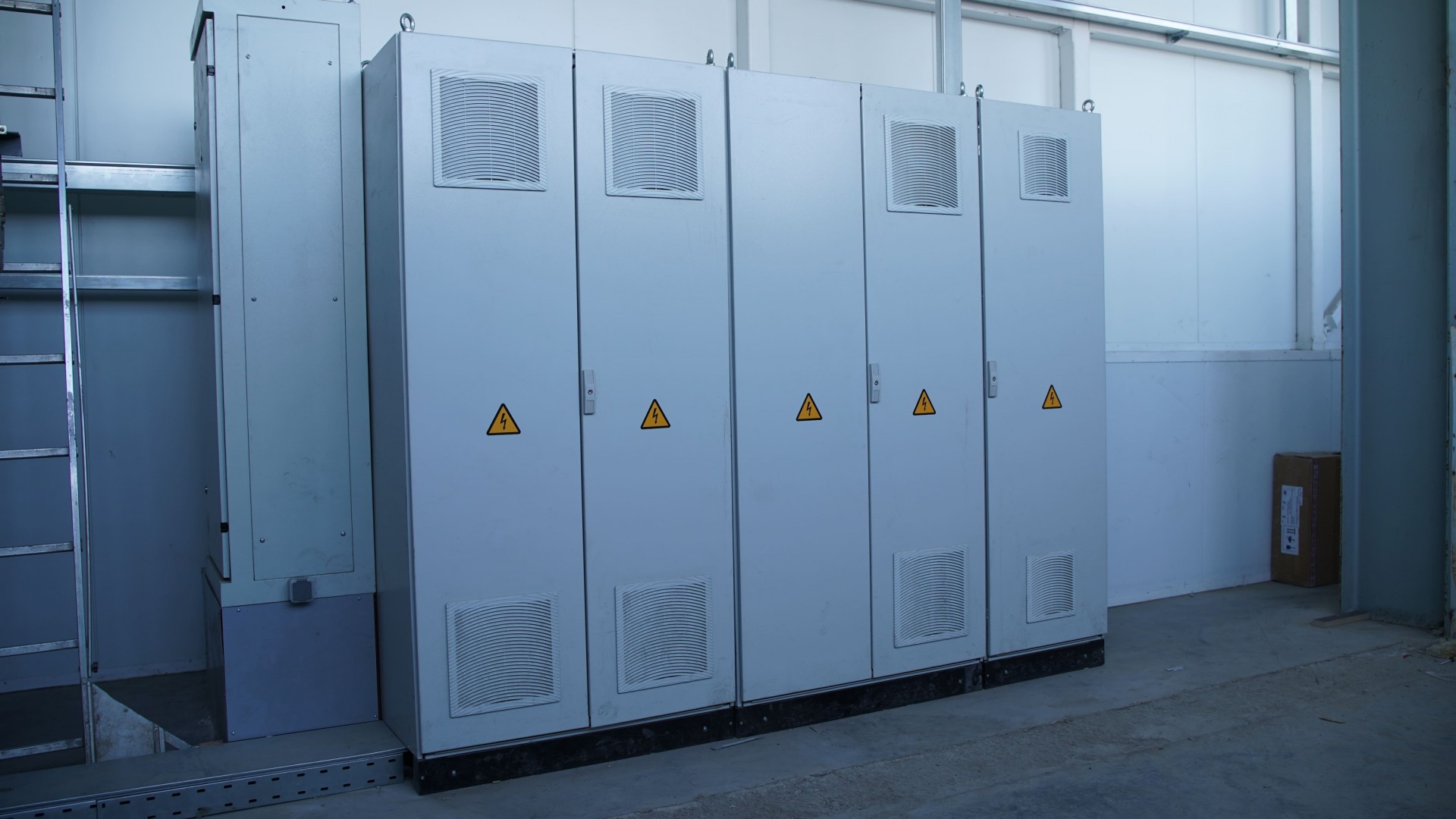

Система датчиков позволяет провести контроль и вывести на сенсорную панель информацию о состояния работы оборудования:

• положение ворот — открыто/закрыто (концевой выключатель);
• закрытие сервисных дверей (концевой выключатель);
• уровень загрязнения фильтров;
• температуру и давление в камере
• данные о датчиках в системе защиты теплообменника (натяжном и обратной воды);
• данные о концентрации взрывоопасных паров.

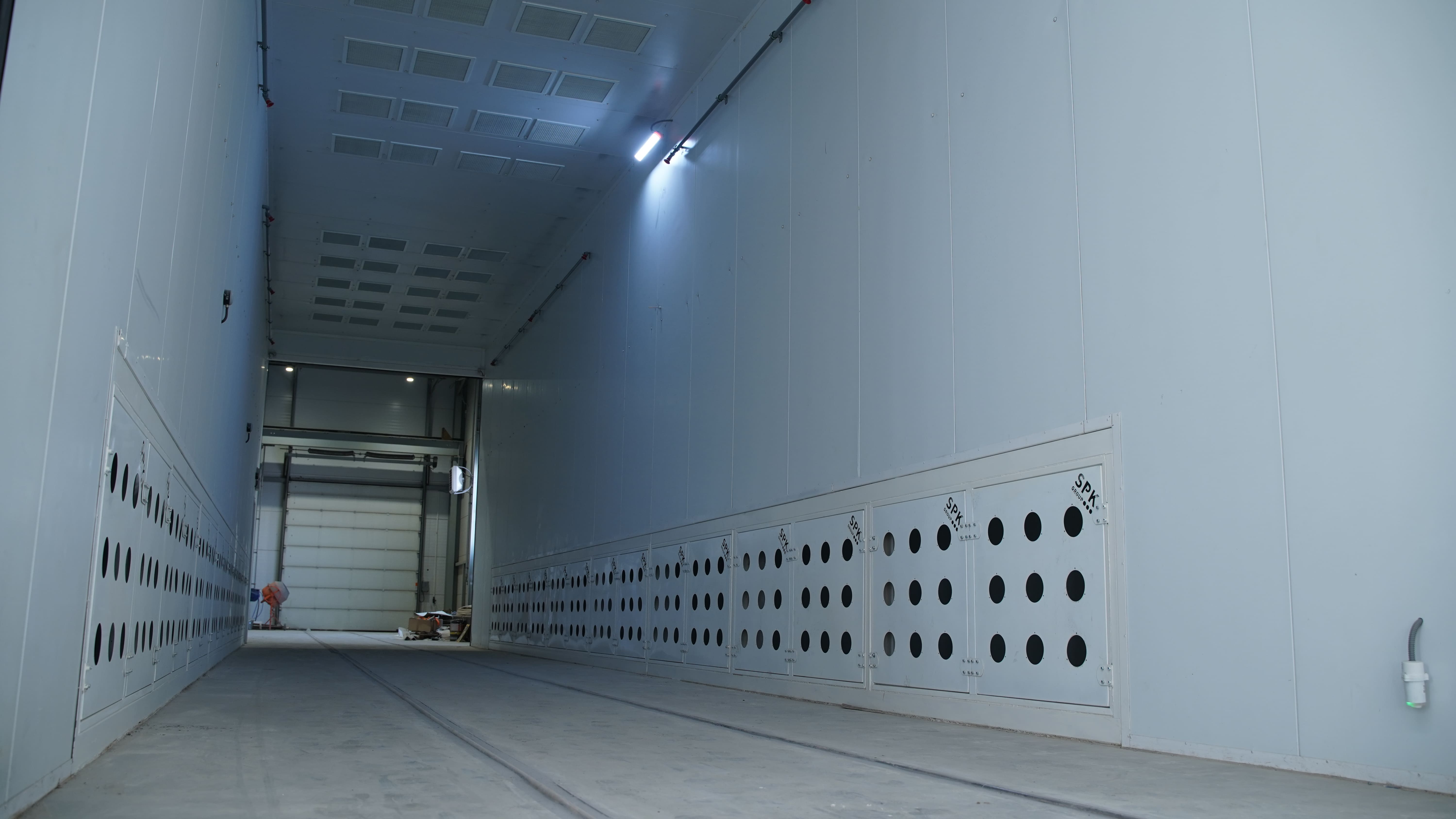

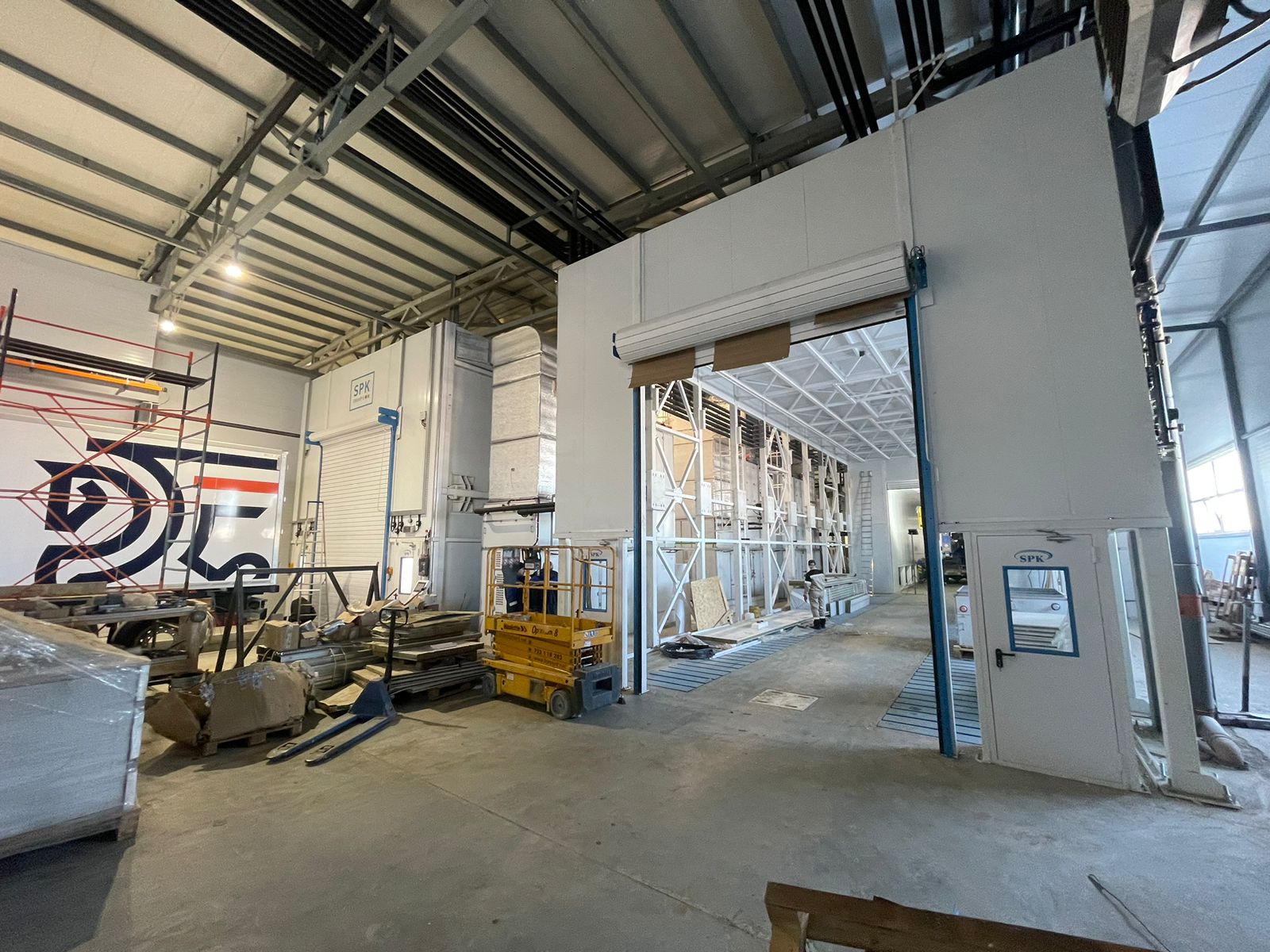

Камера сушки SPK-CB-18.4.5 размерами 17 900 х 3500 х 5000 мм собрана на металлокаркасе. Сэндвич-панели обшивки толщиной 100 мм заполнены базальтовым волокном. При проектировании камеры расчёт выполнялся из условий взрывобезопасности в зоне эксплуатации, соответствующих классу В-Iб.

Камера имеет роллетные общепромышленные ворота 3500 х 4500 мм, сервисную аварийную дверь со смотровым окном для персонала. Открывание/закрывание сервисных дверей осуществляется в обе стороны по системе “Антипаника”. Камера оборудована световыми оповещателями (таблички “Выход”).

В камере установлена система определения предельной нижней концентрации взрывоопасных веществ, с пожарной сигнализацией и автоматической порошковой противопожарной установкой на базе Болид С2000АПТ.

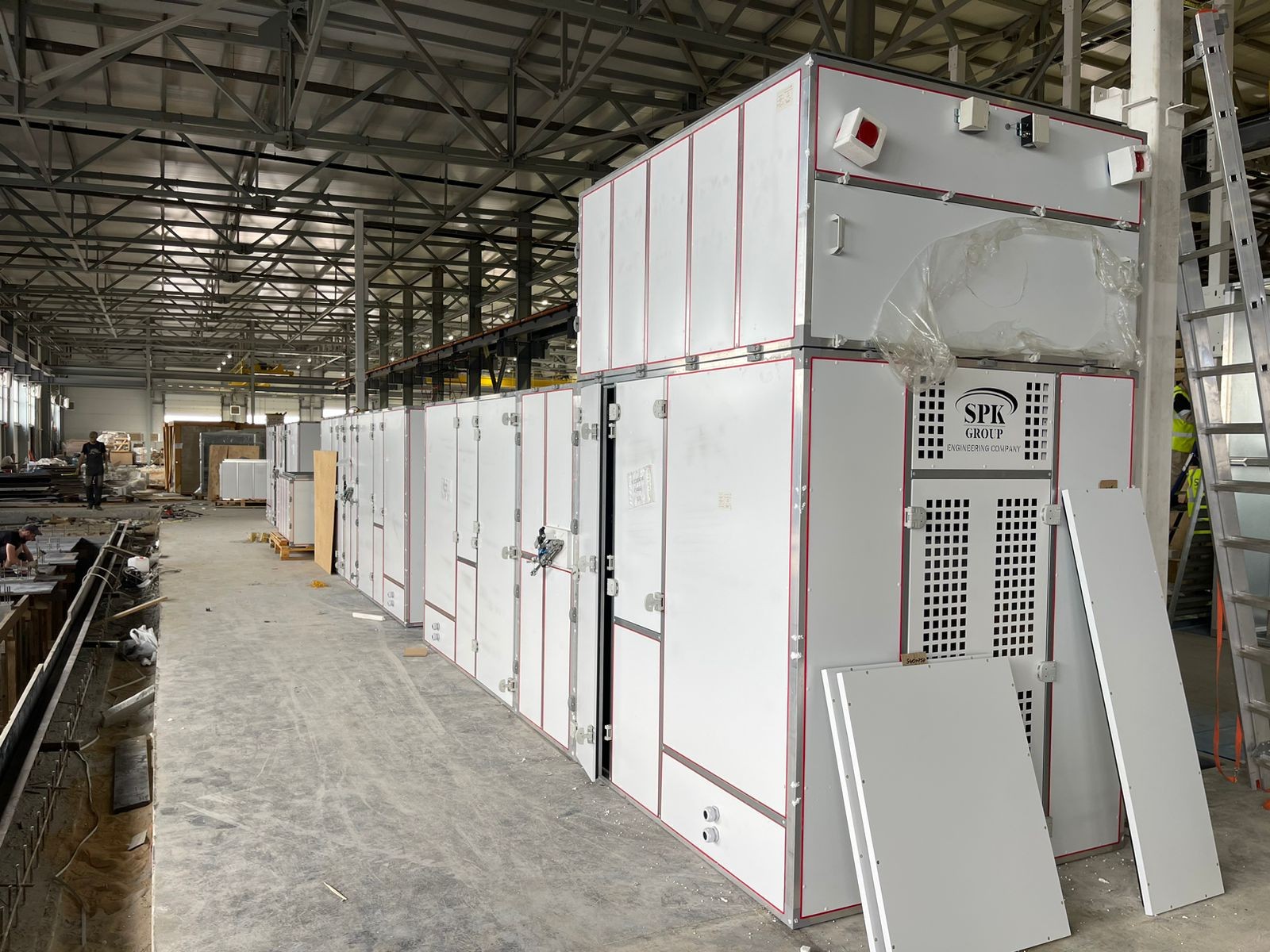

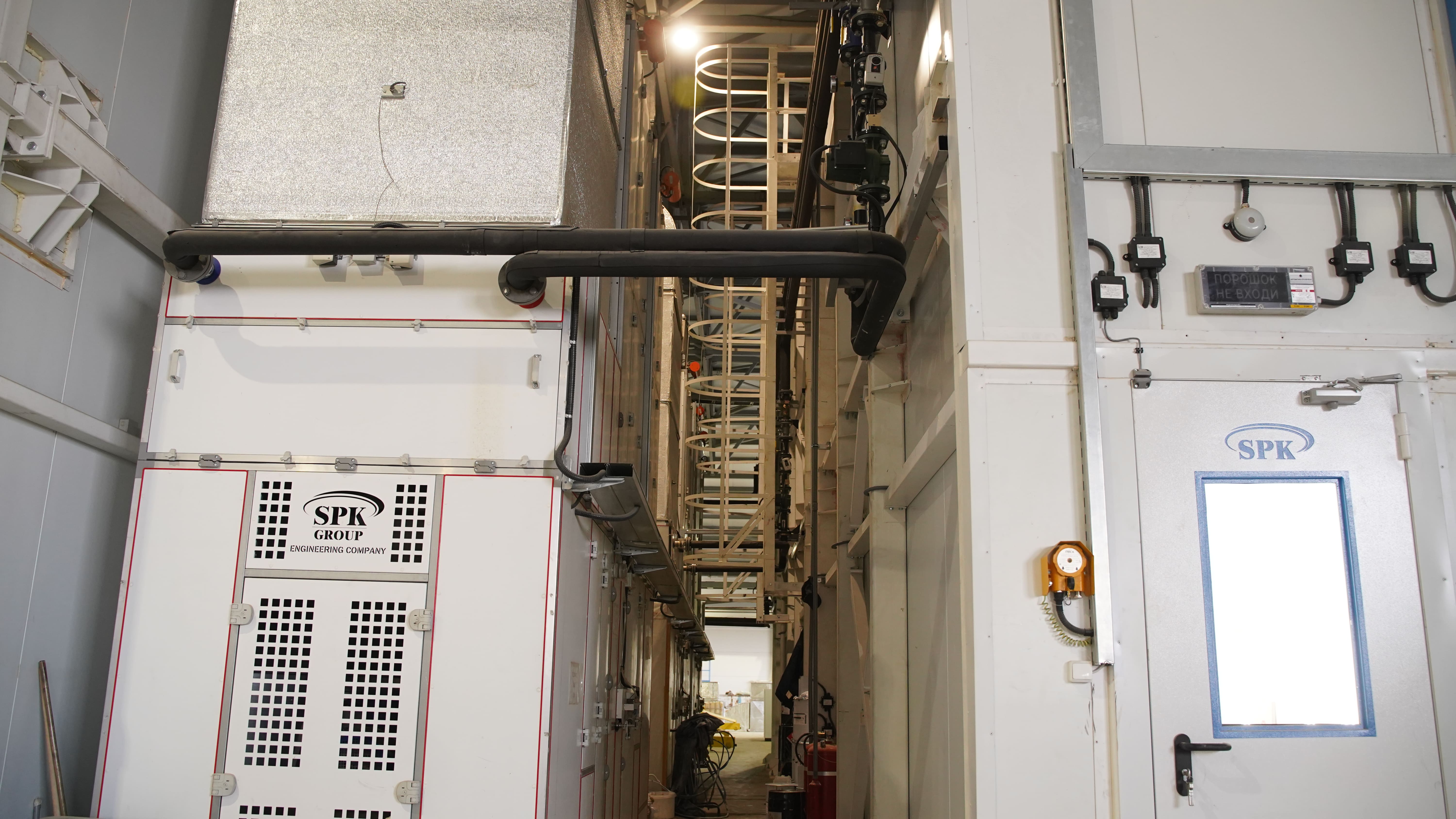

Вентиляционный агрегат, отвечающий за воздухообмен в камере, установлен в комплекте:

• водяной калорифер;
• гидравлическая обвязка с трёхходовым клапаном;
• блок циркуляции воздуха
• высокотемпературный воздушный фильтр;
• вытяжной вентилятор.

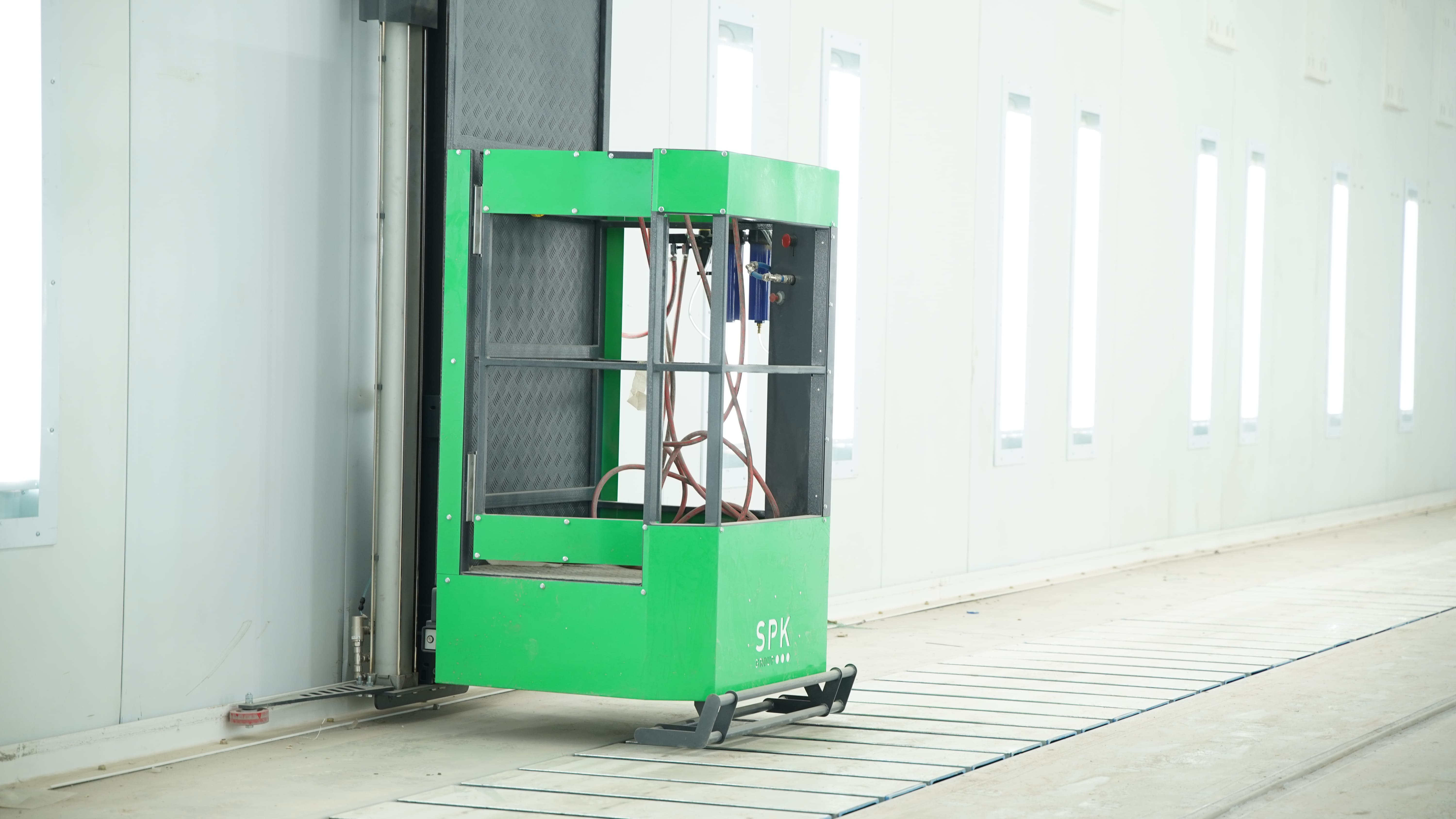

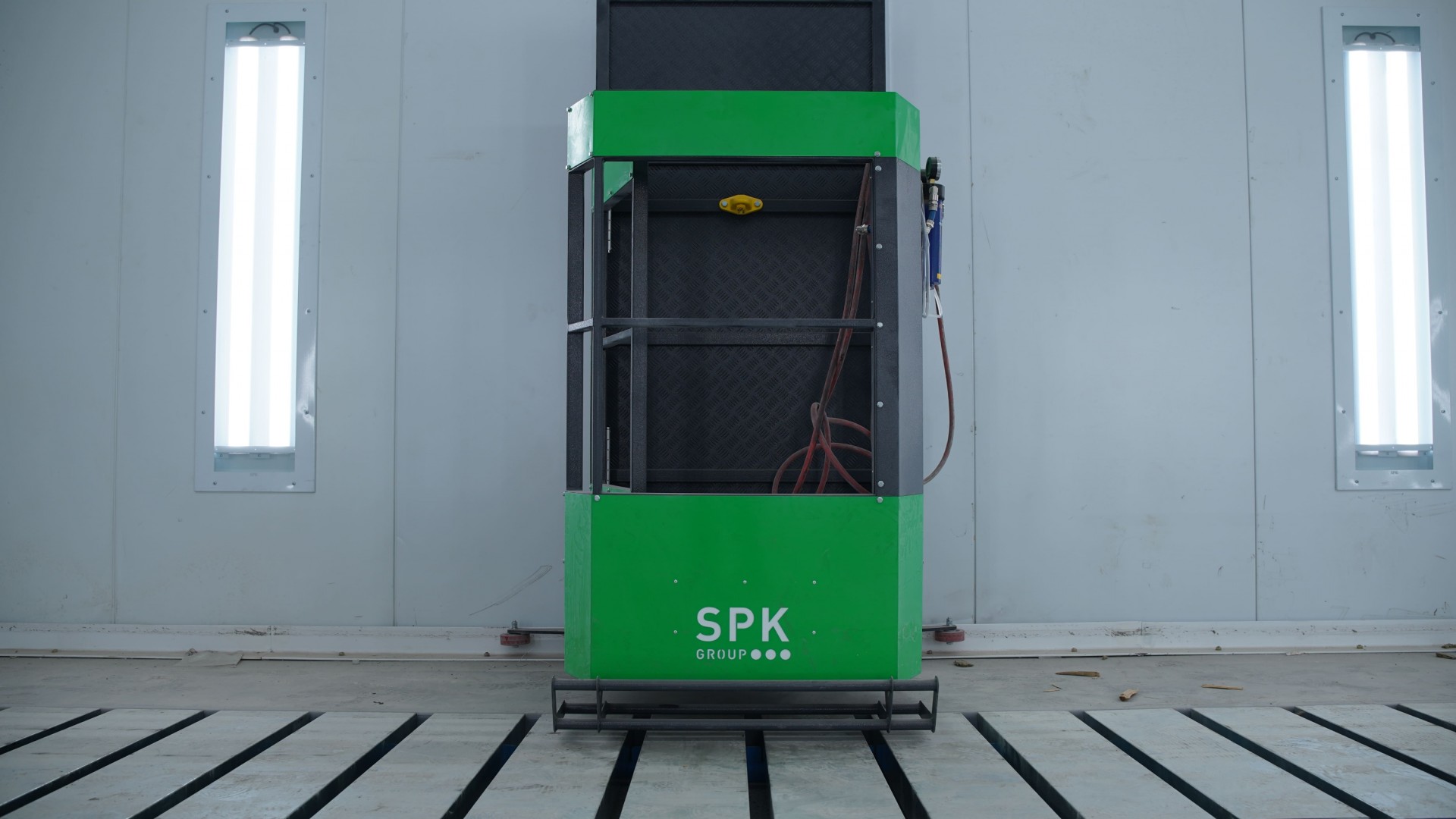

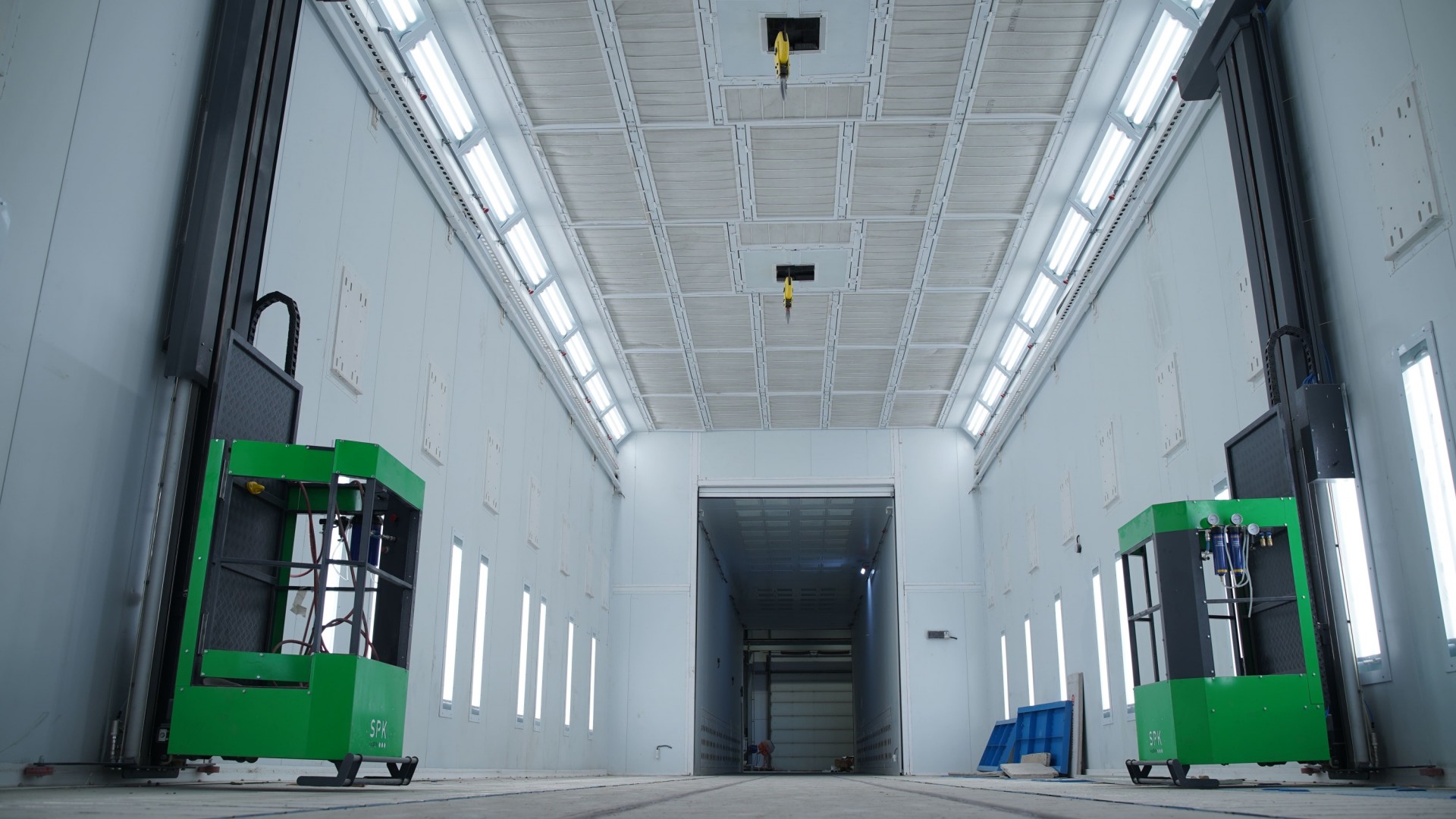

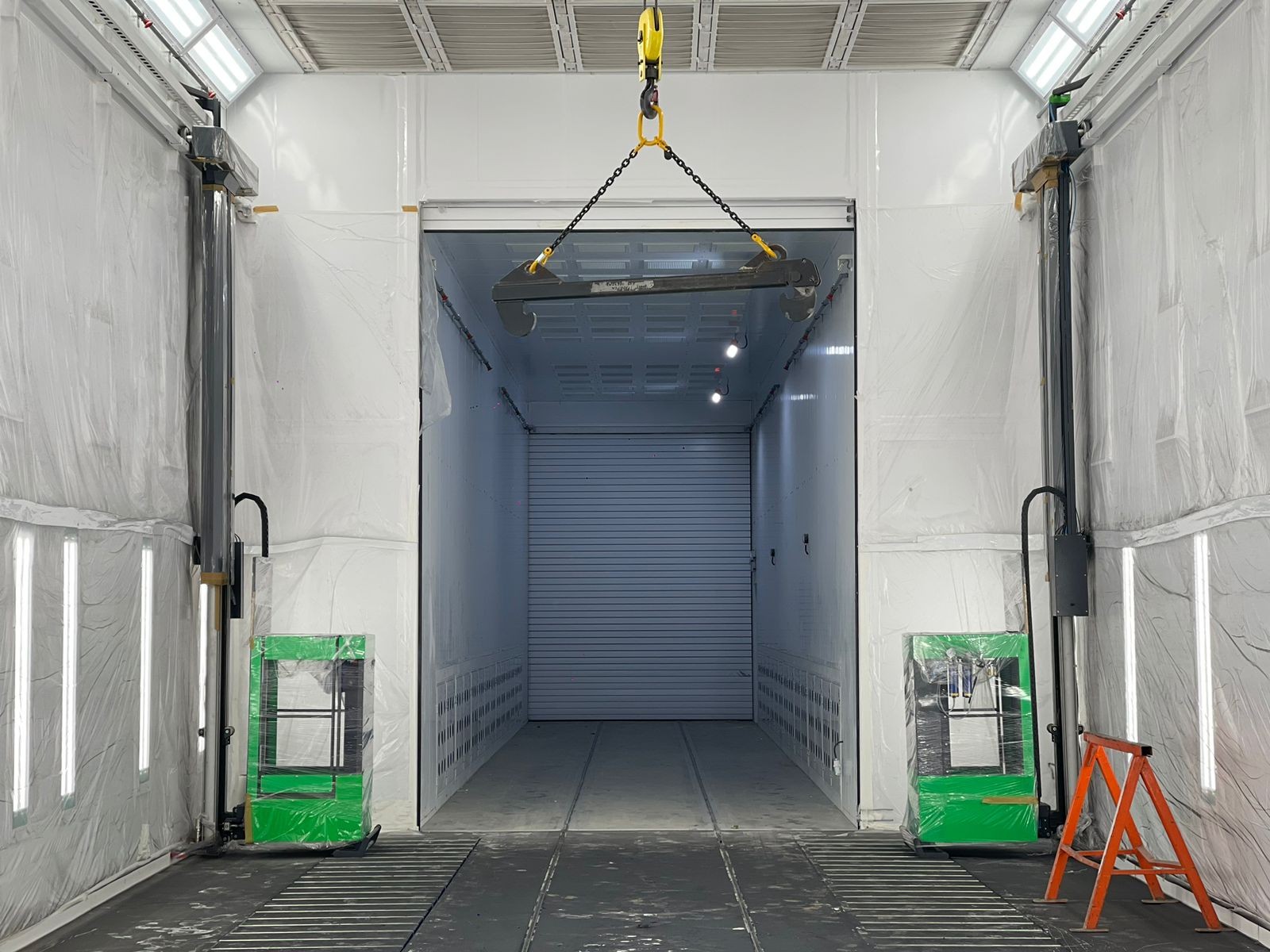

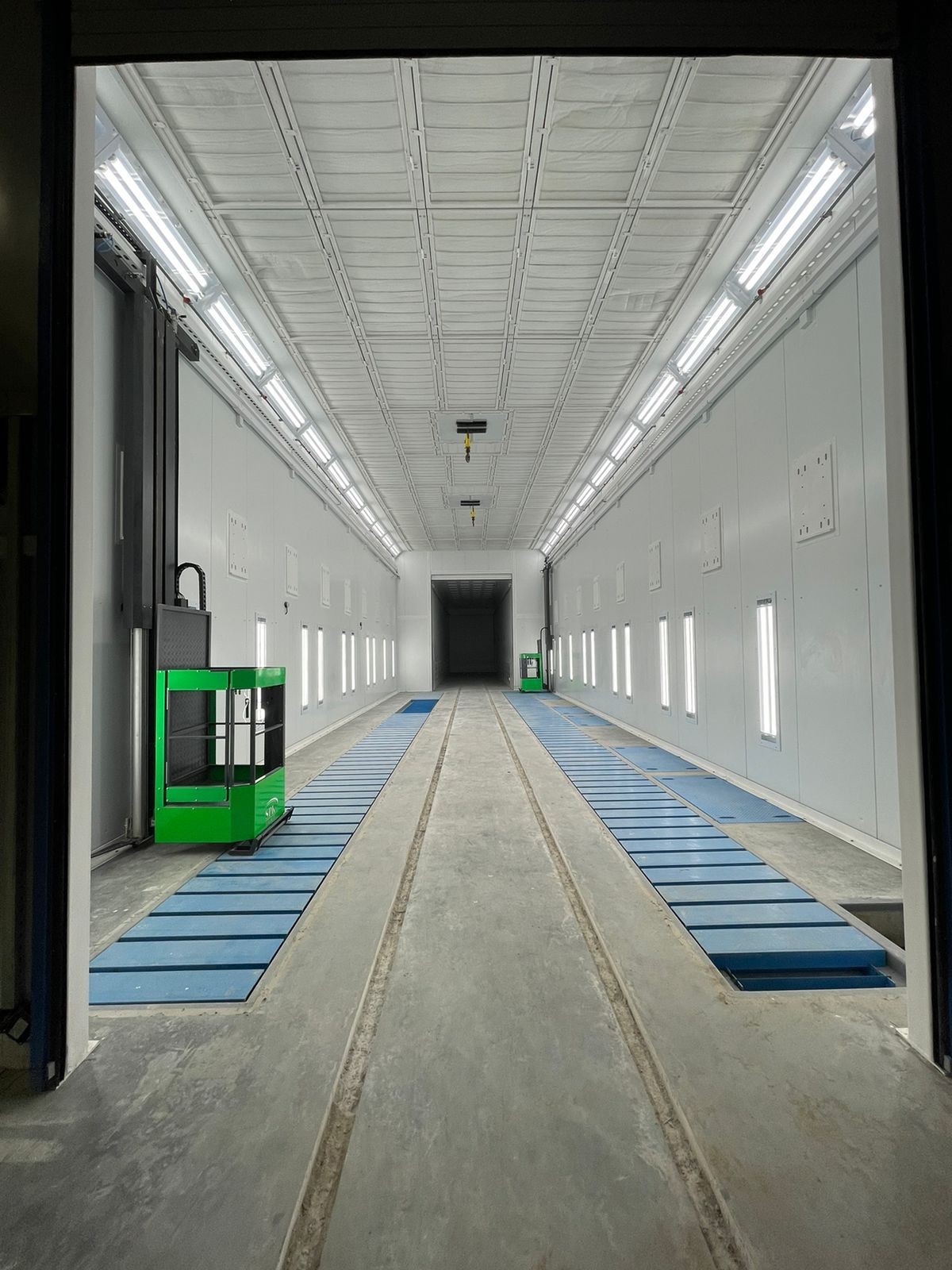

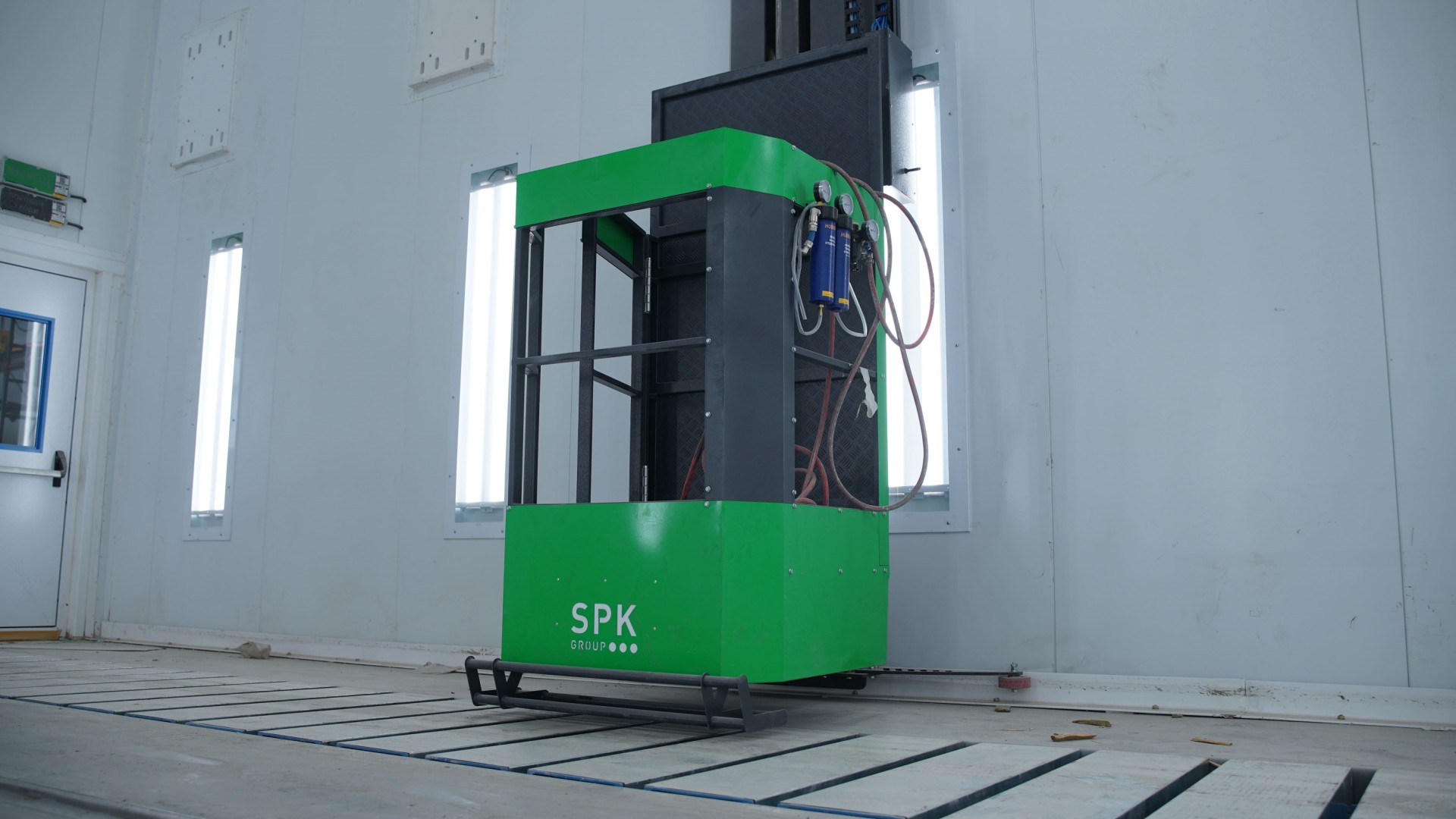

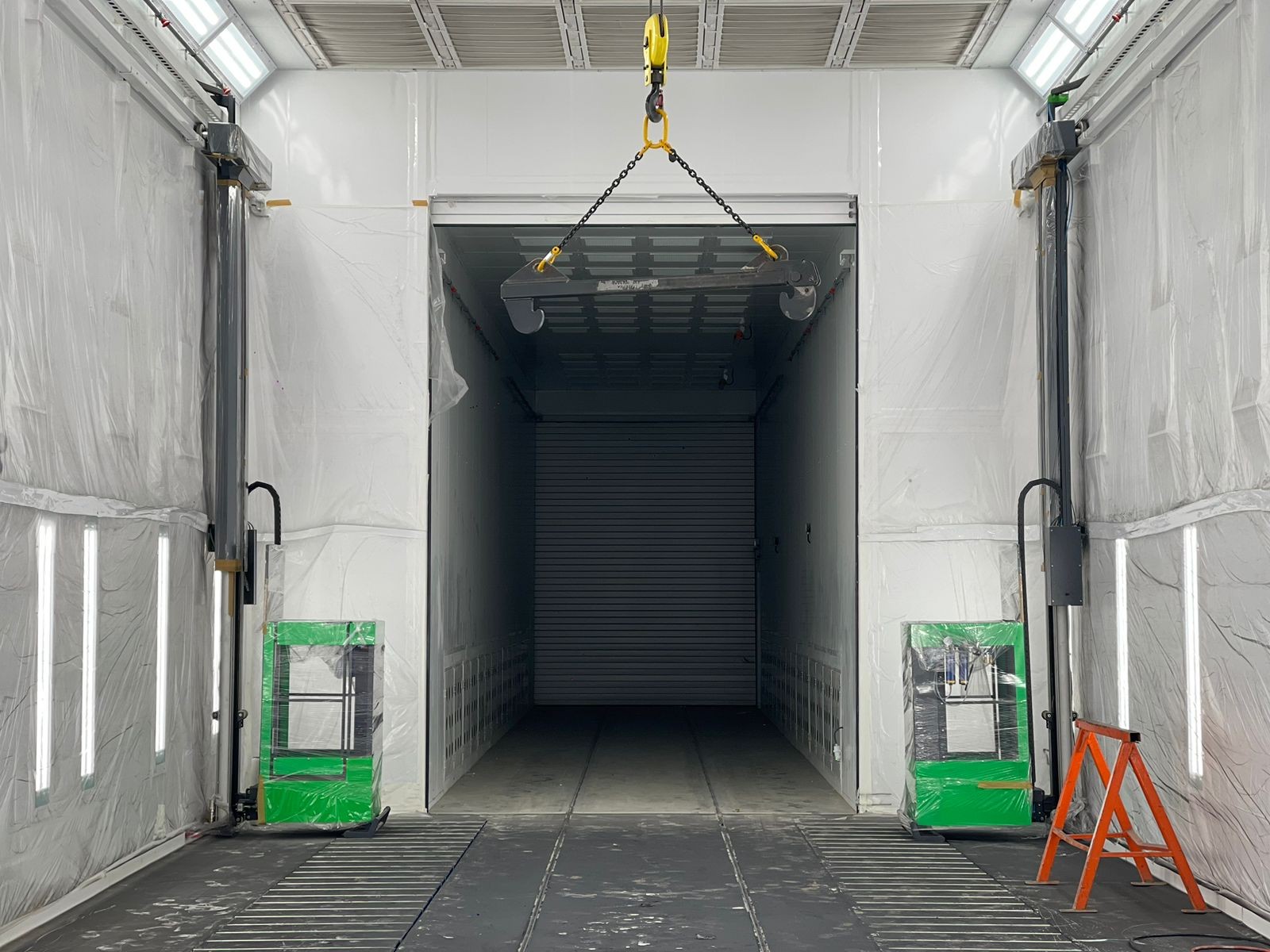

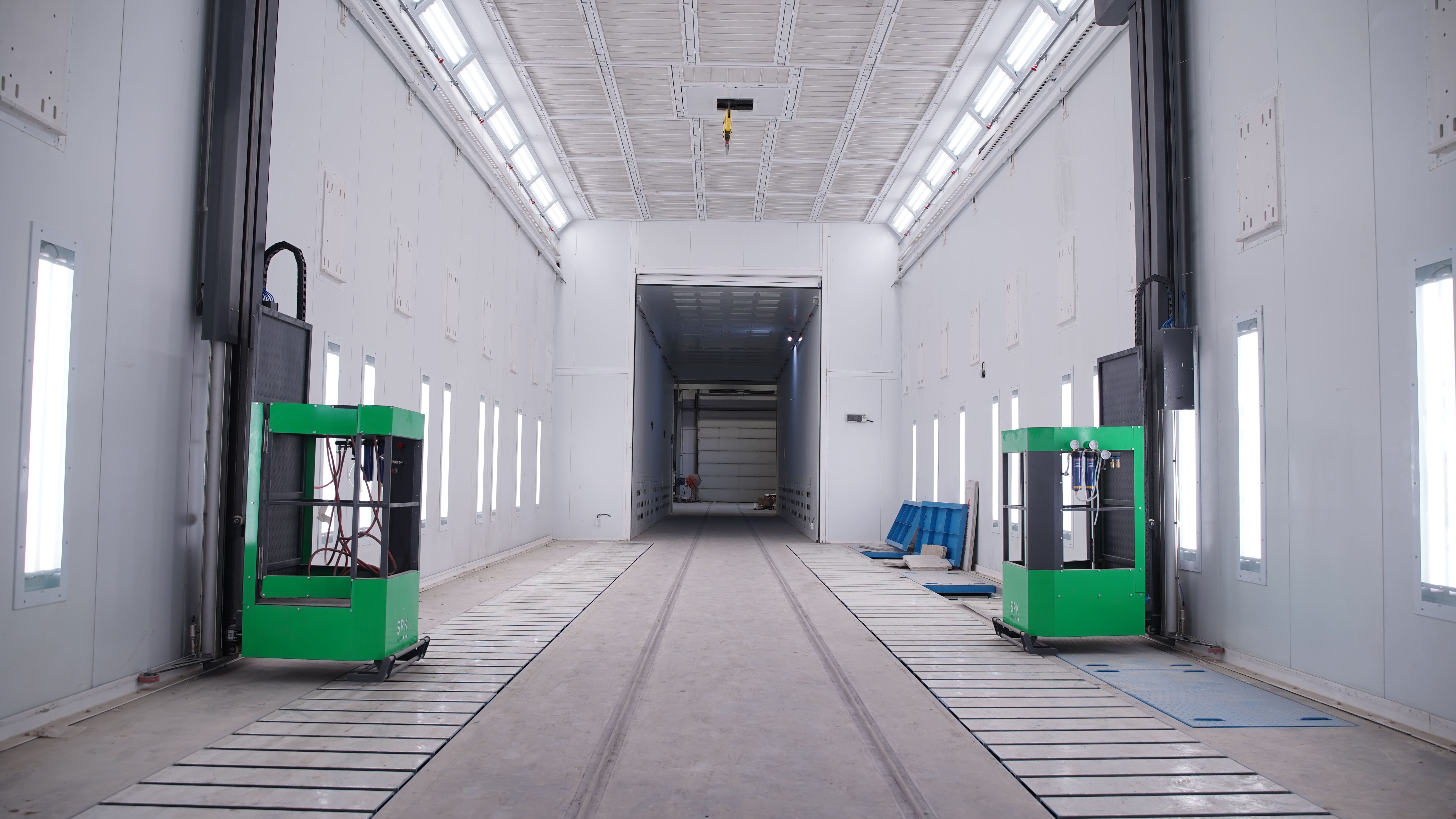

Для доступа к верхним и труднодоступным частям поверхности изделий камеры укомплектованы пневматическим 3D лифт-площадками:

• рабочая высота до 4150 мм;
• горизонтальный ход до 1300 мм;
• 1 — 2 секунды — от нажатия джойстика до начала перемещения;
• 2,4 секунды — время торможения;
• скорость перемещения зависит от индивидуальных настроек и давления в системе (7 — 8 бар).
