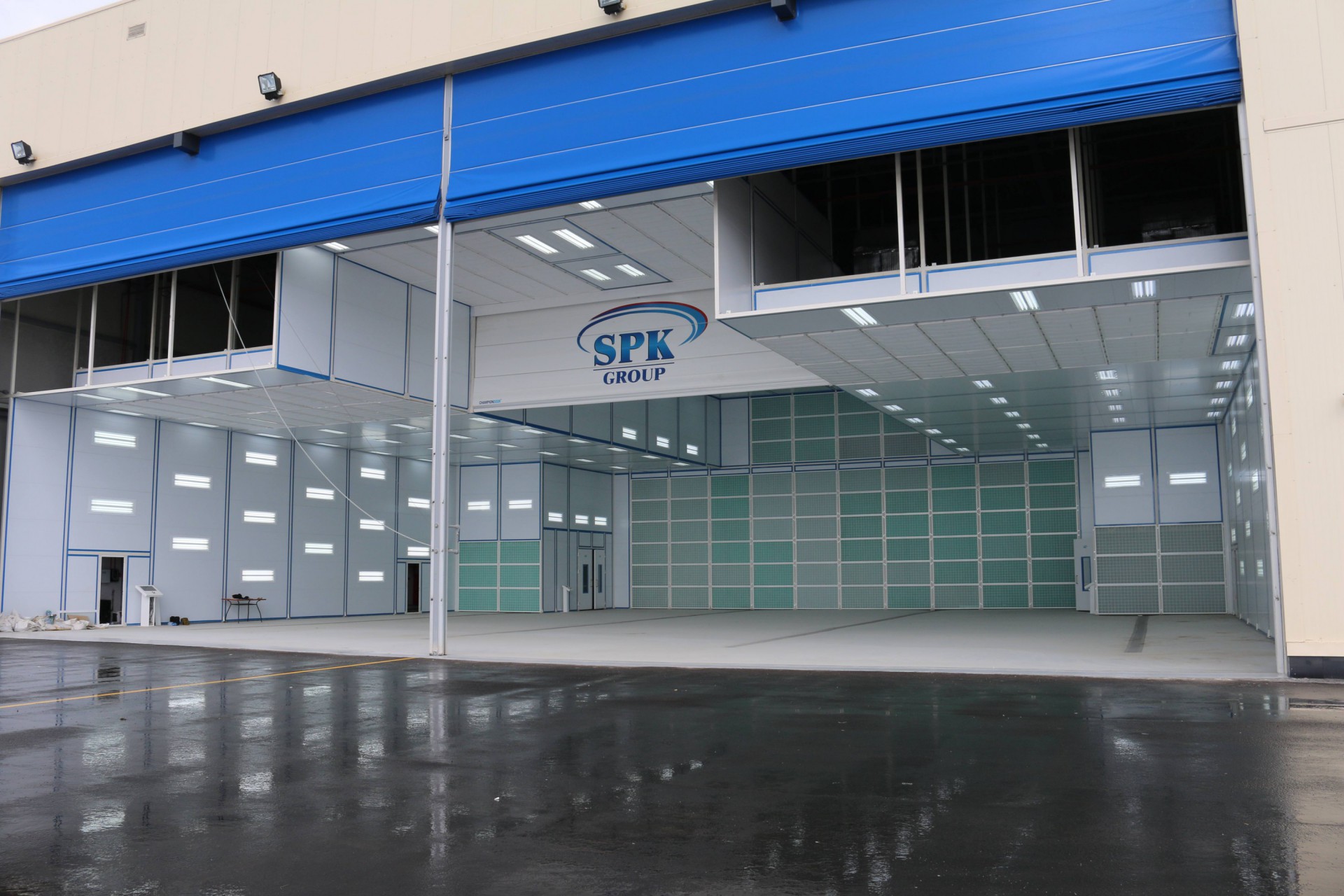

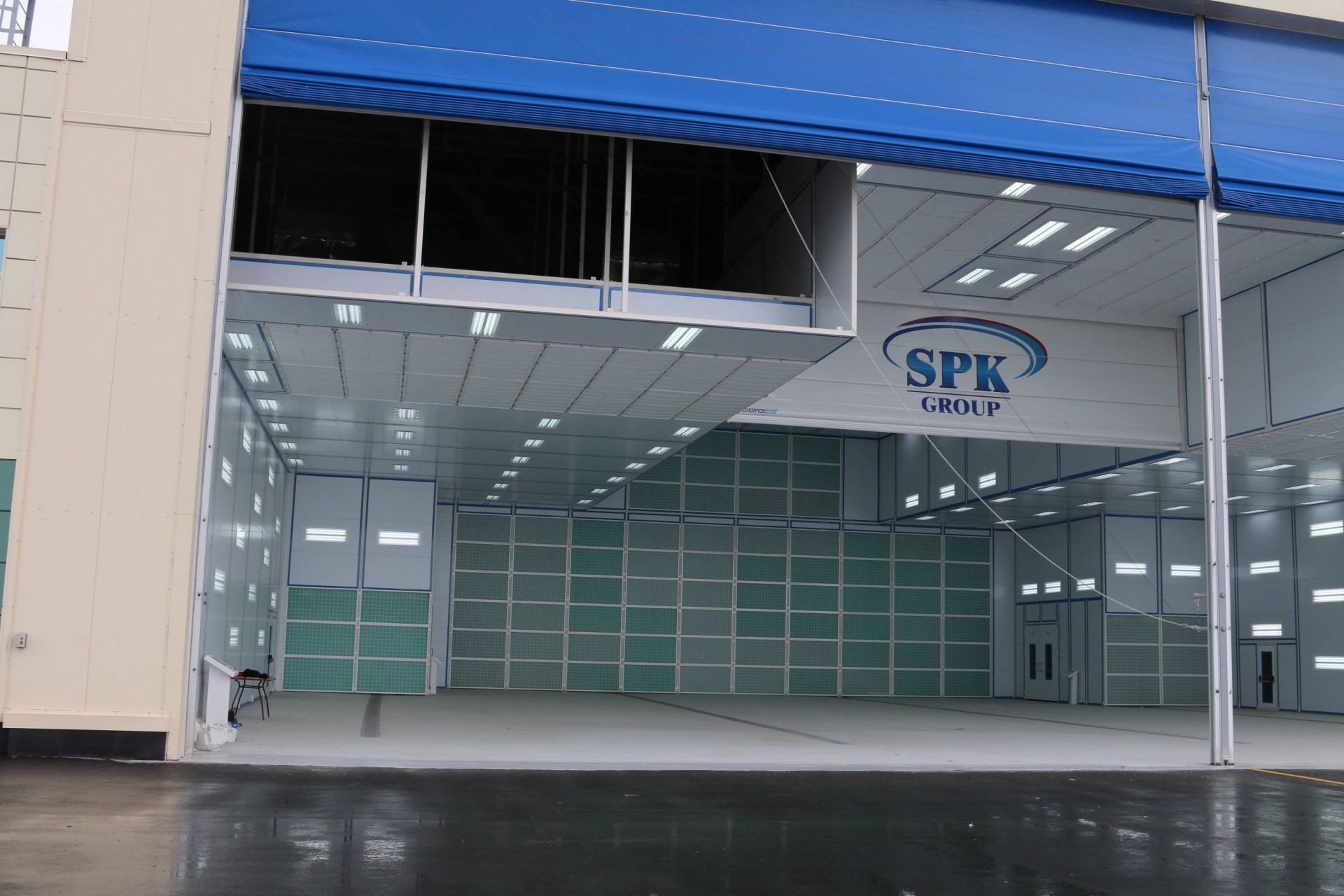

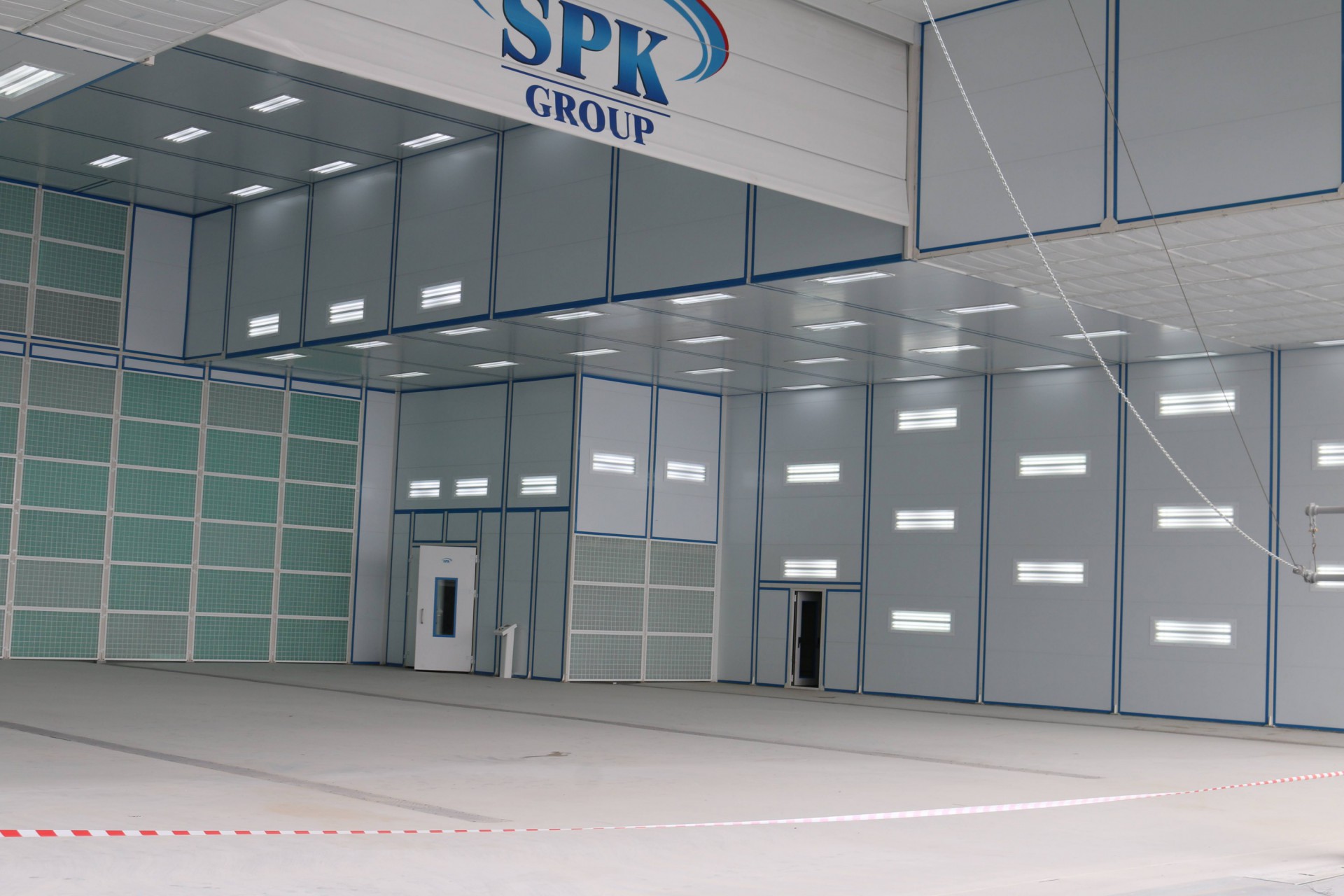

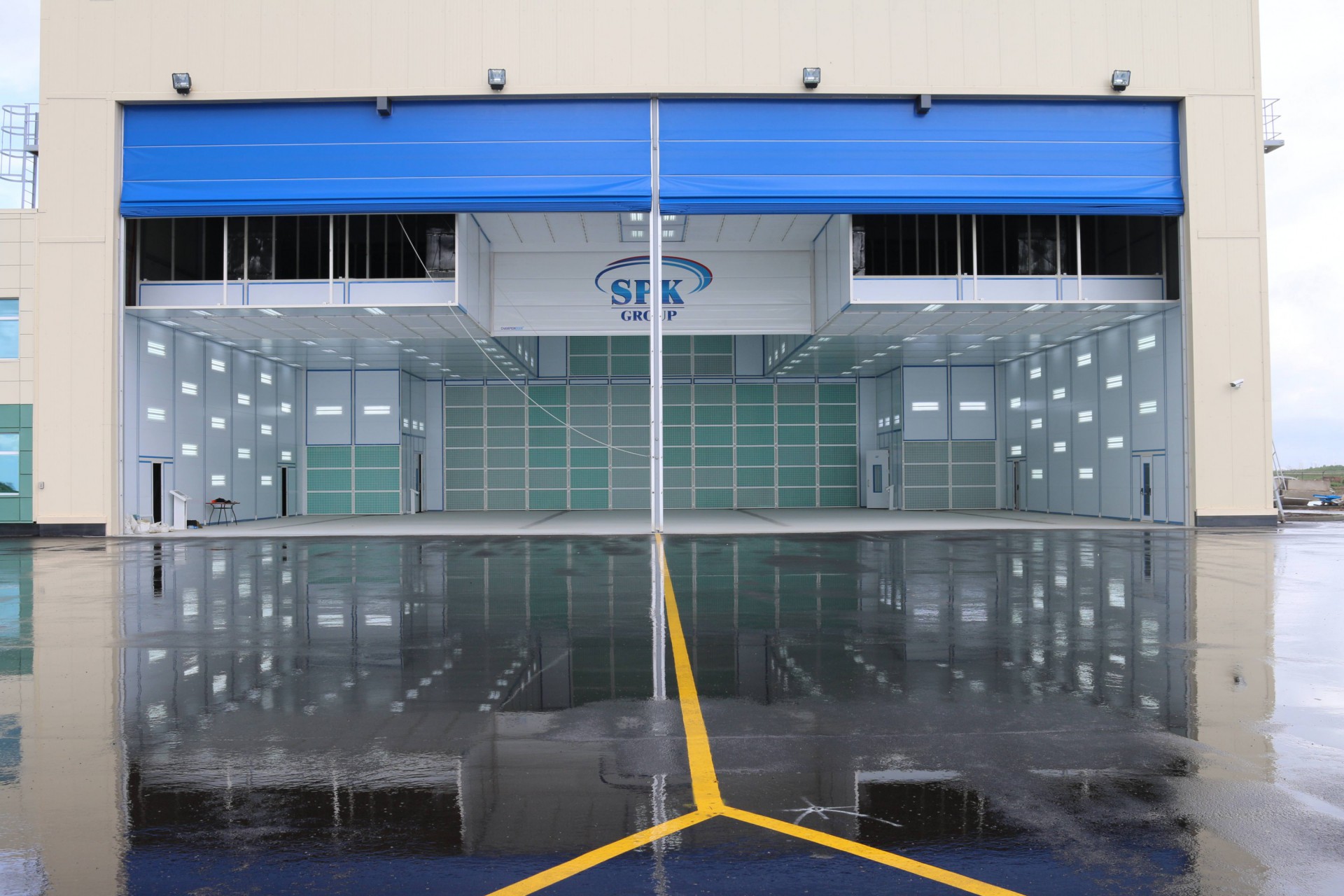

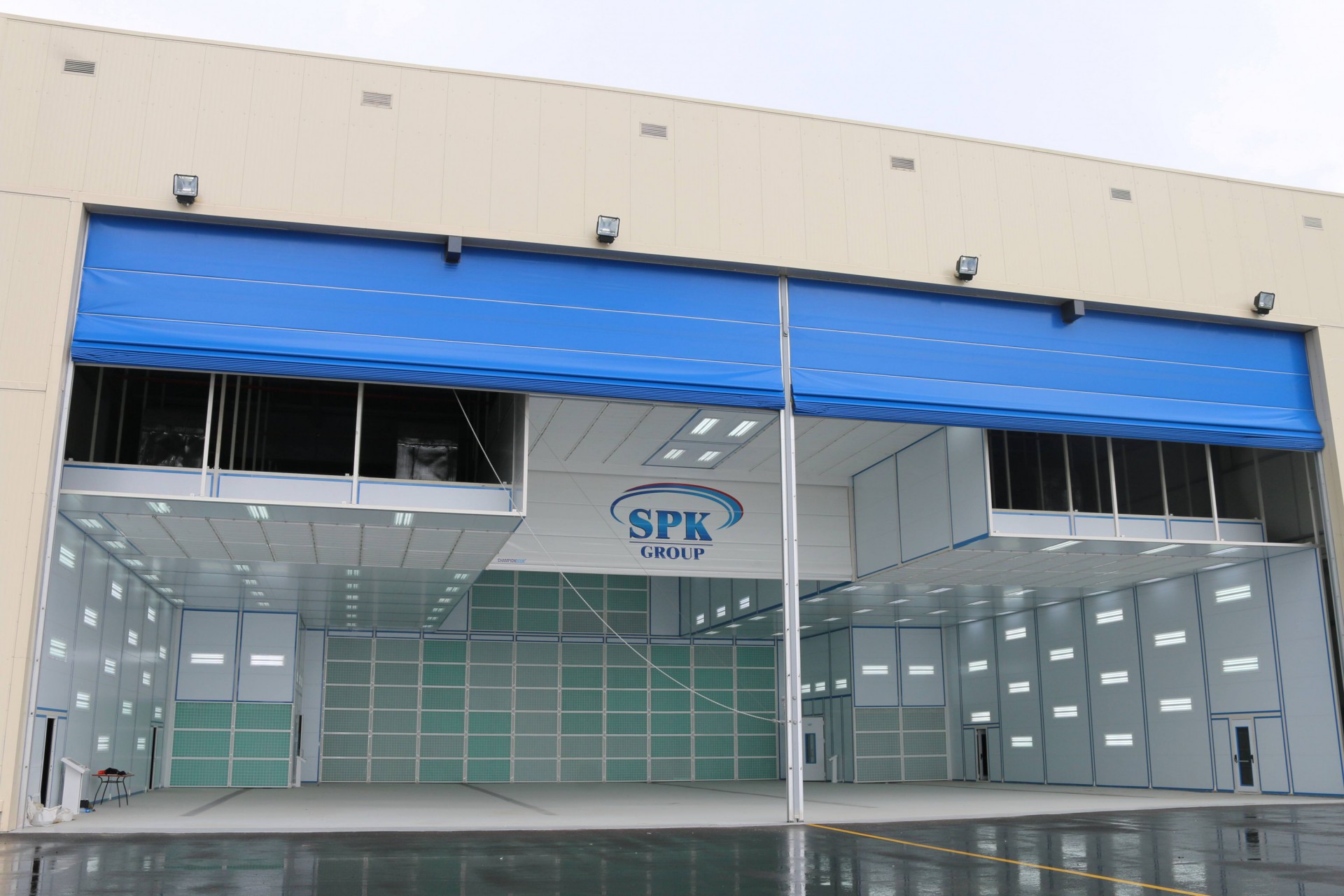

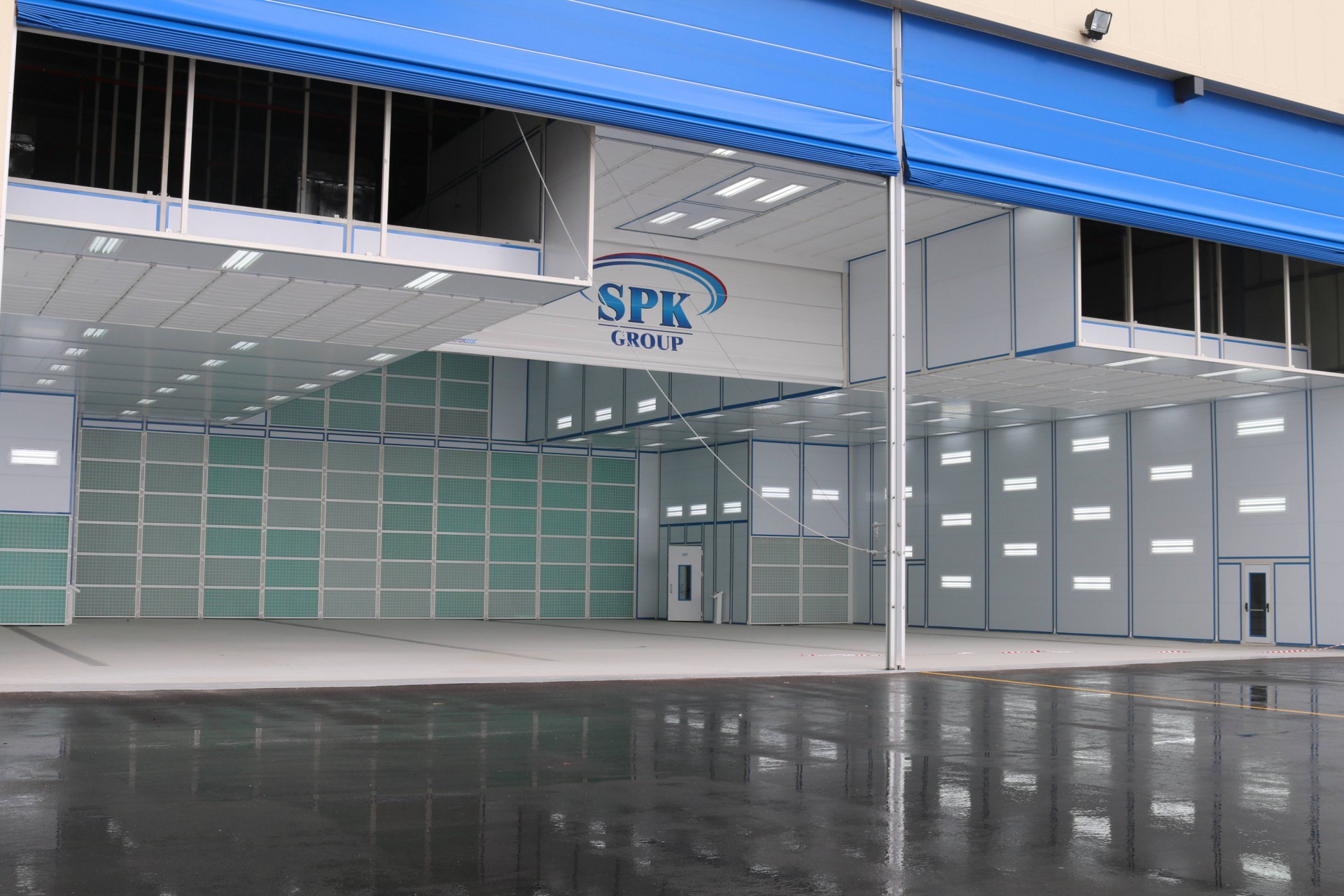

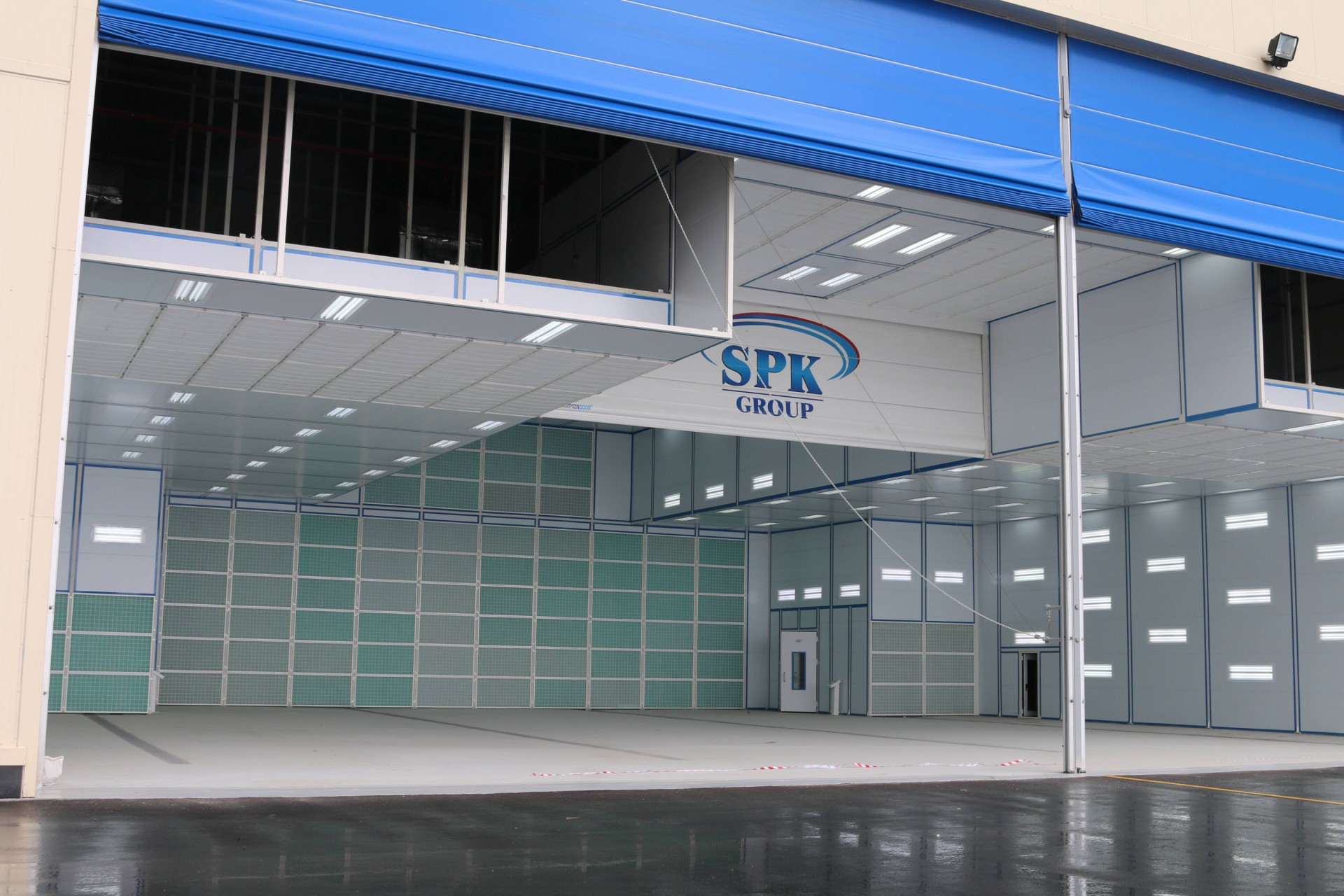

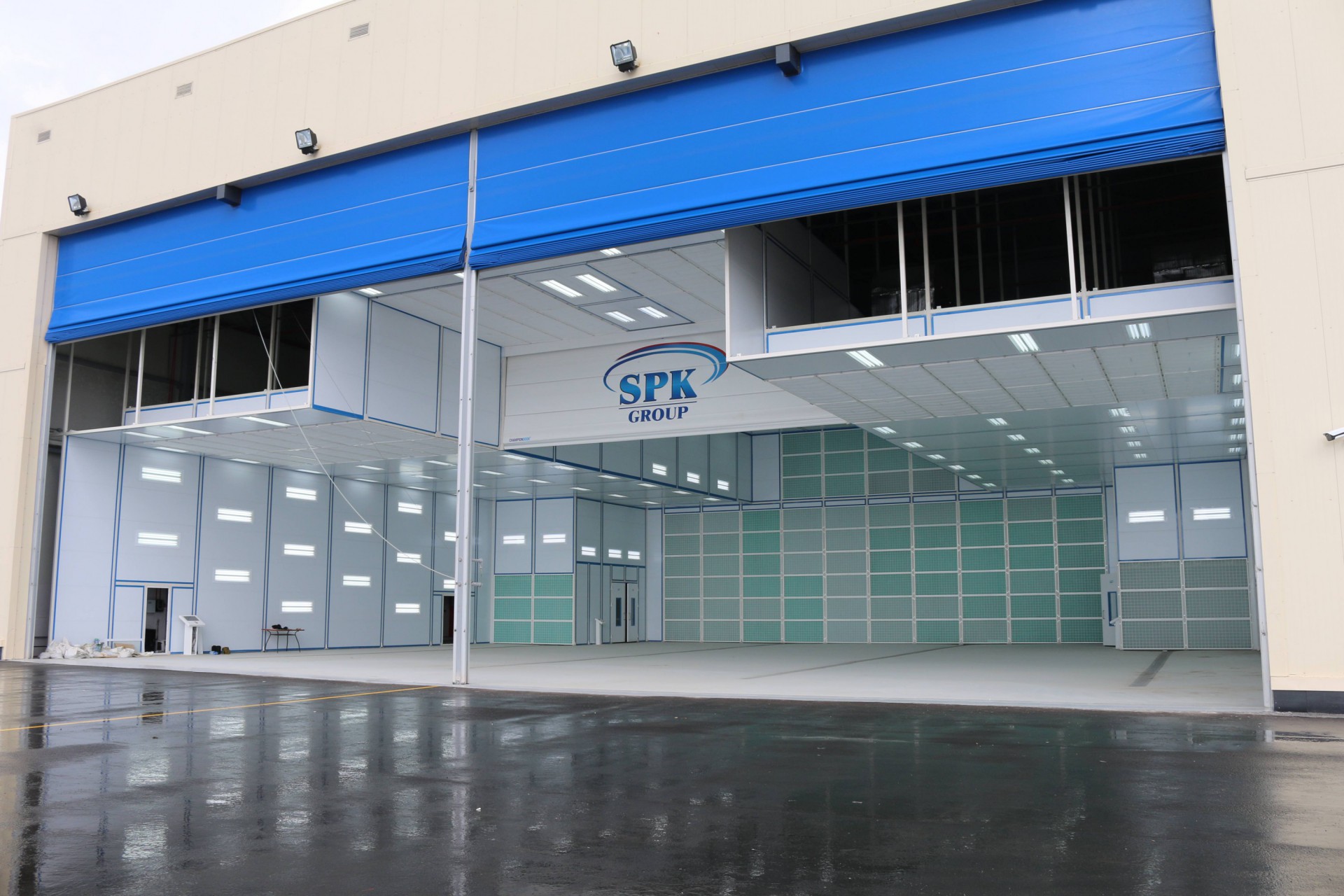

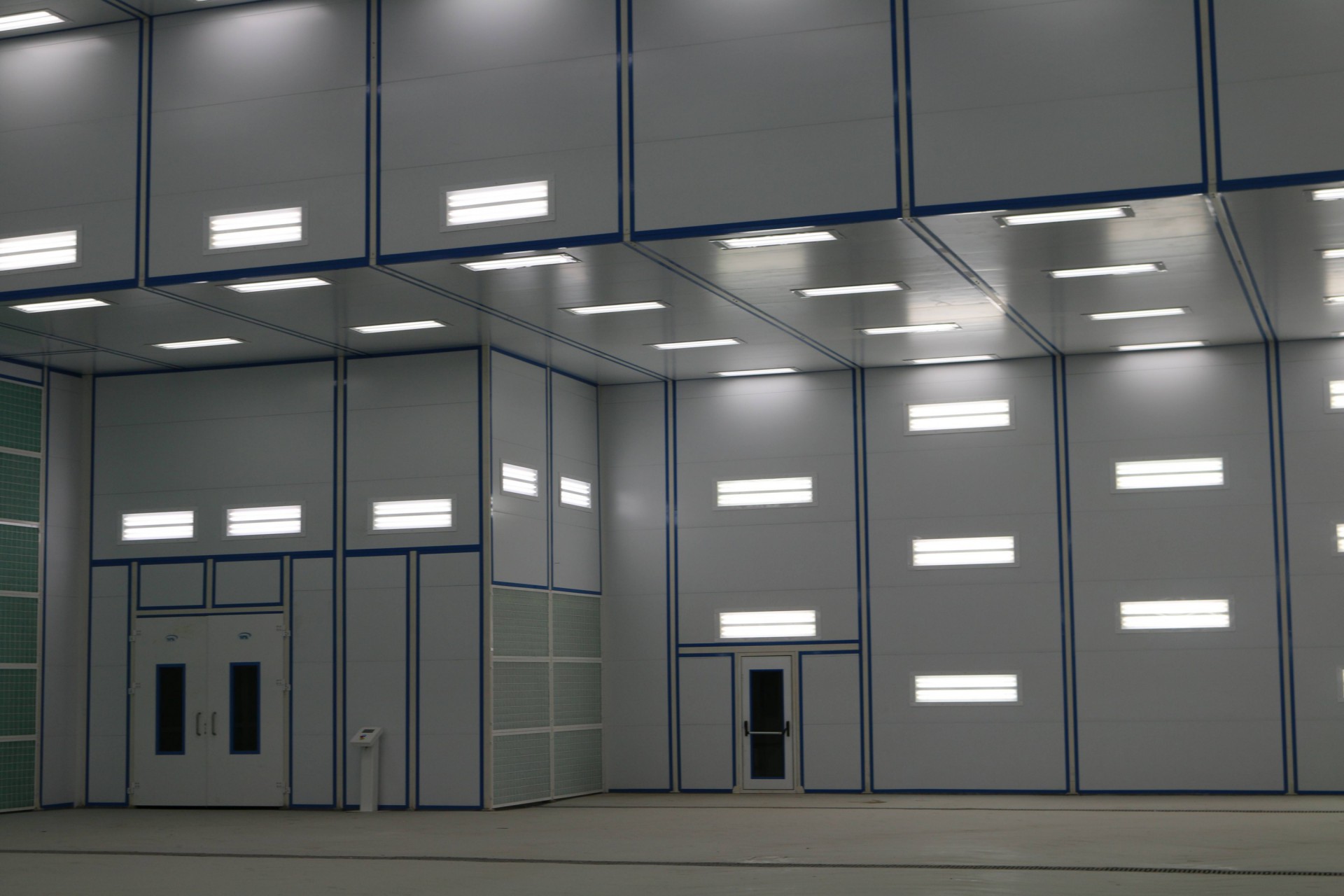

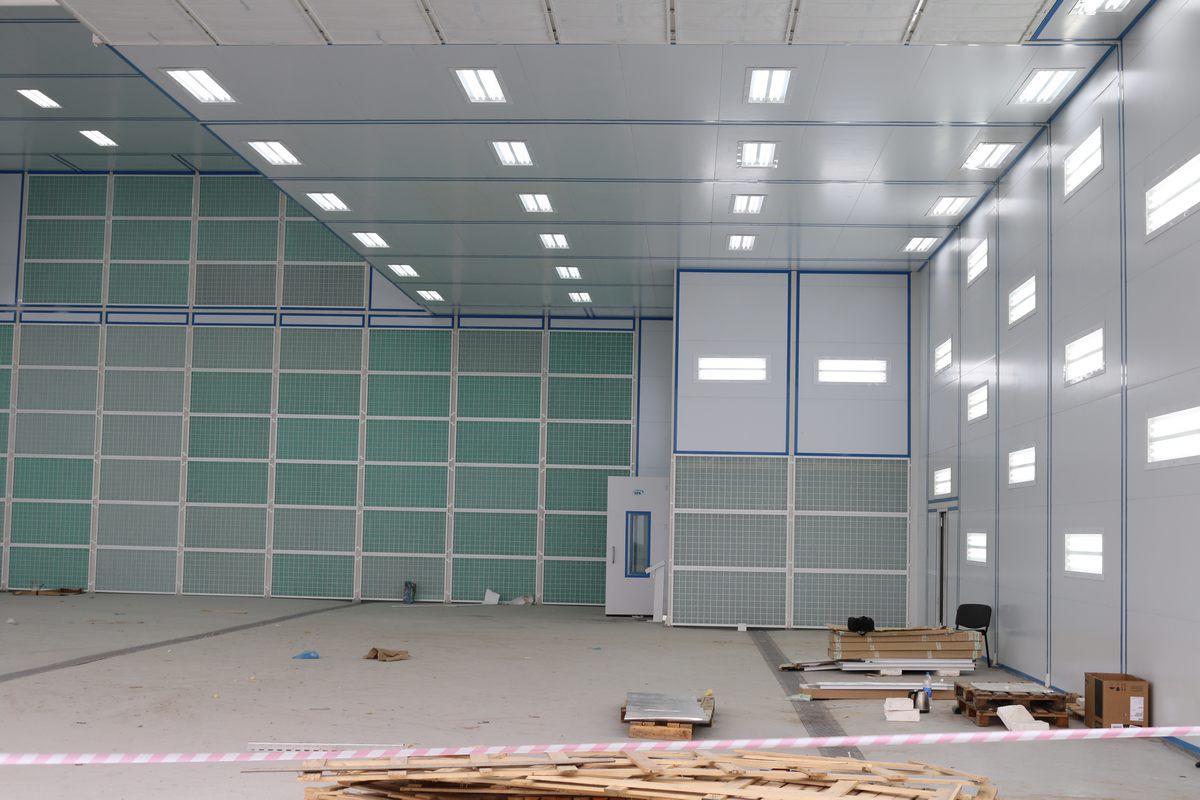

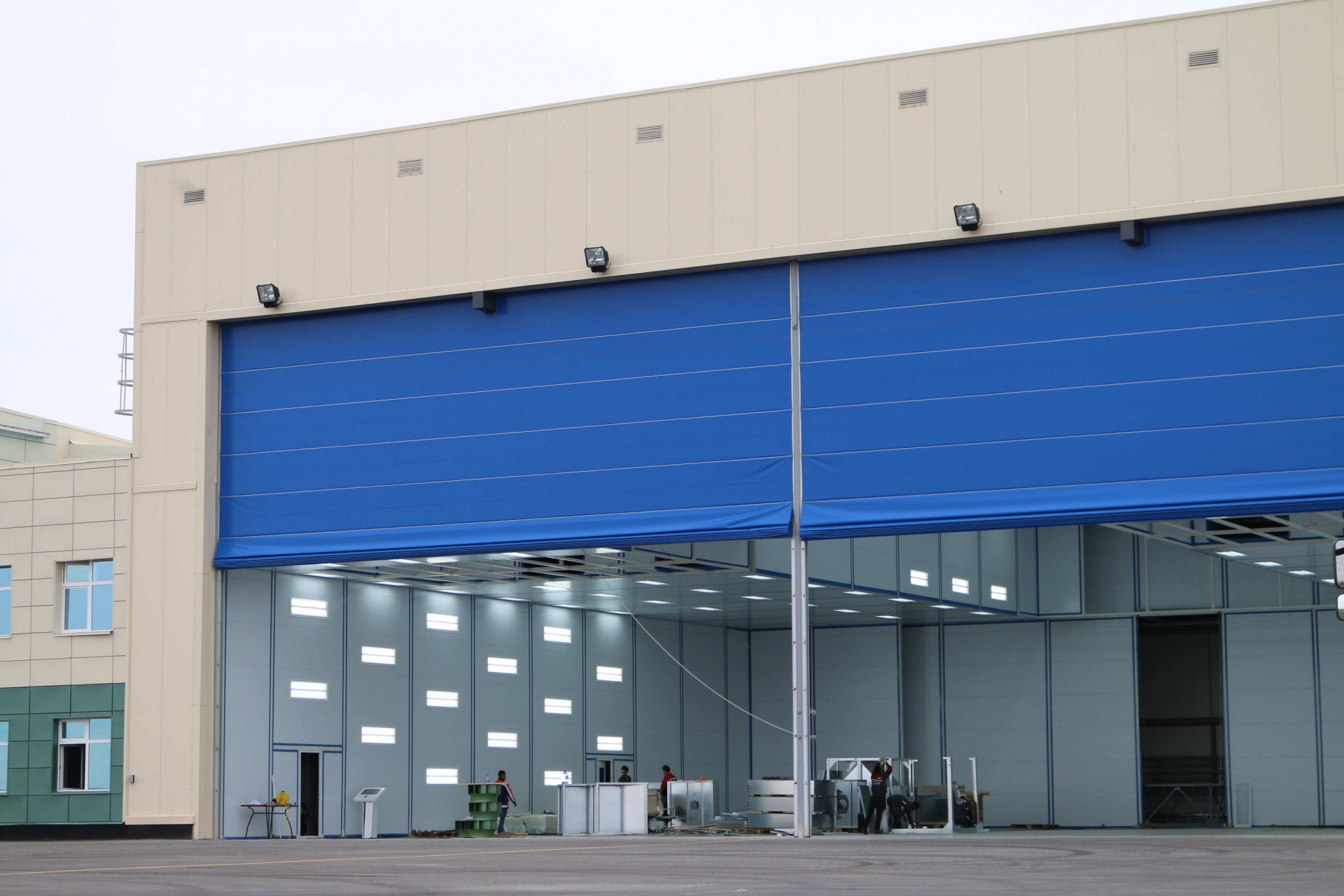

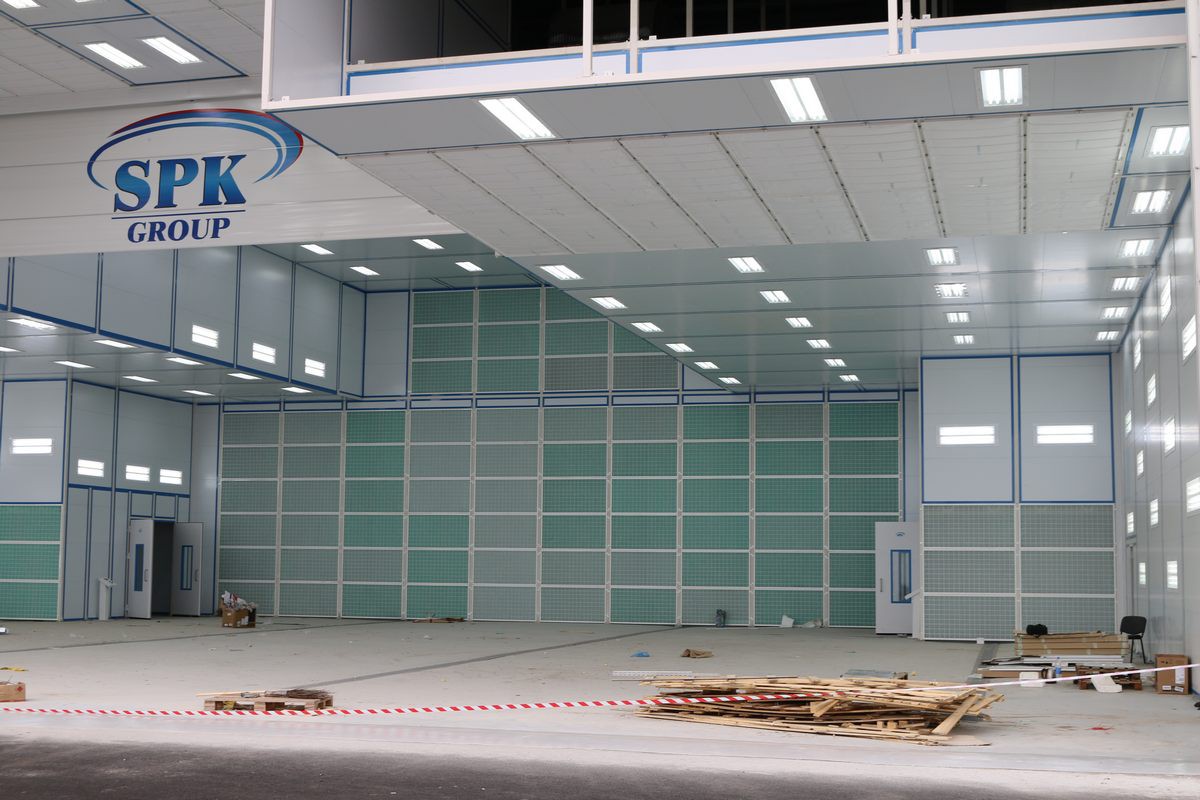

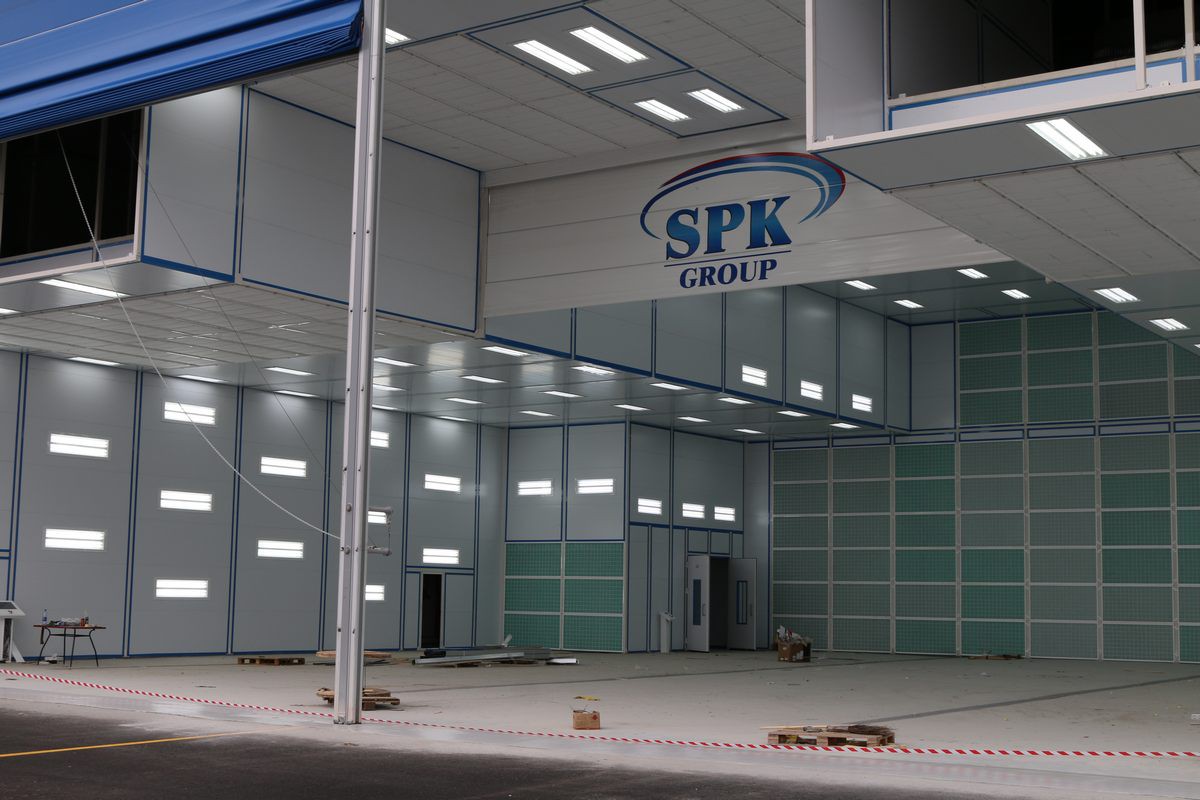

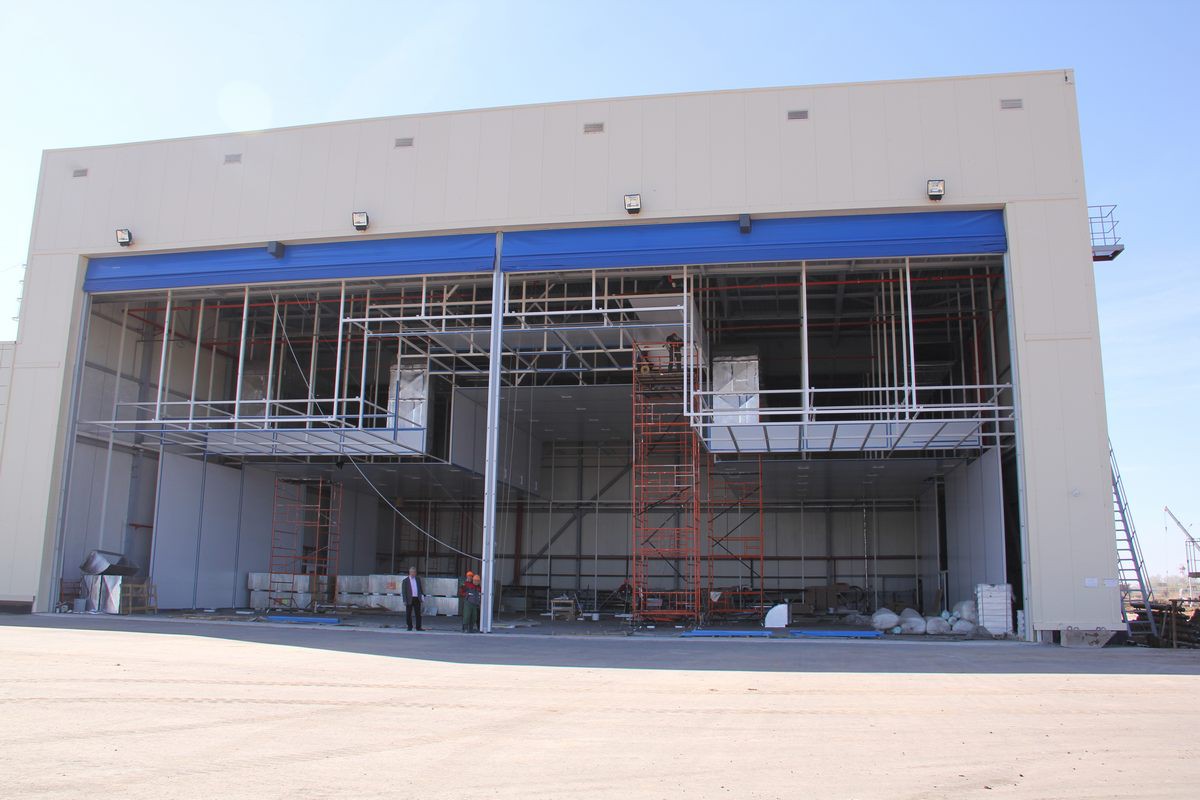

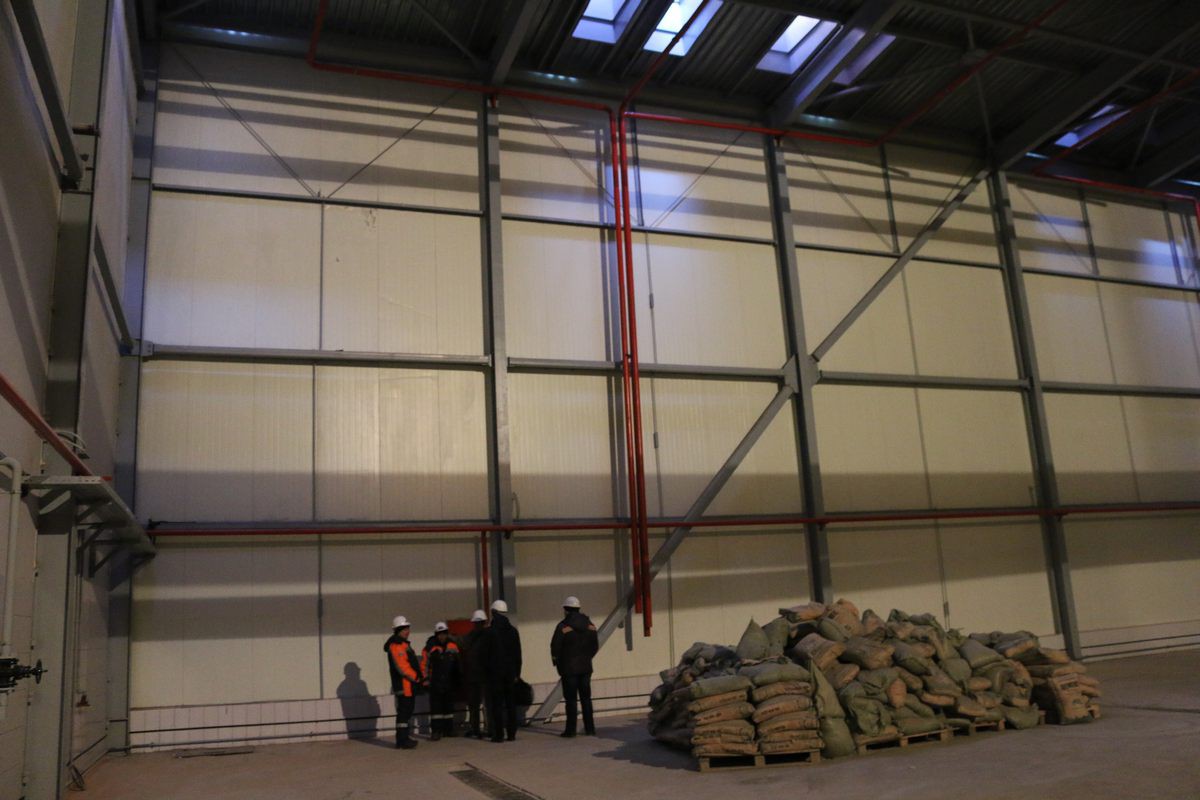

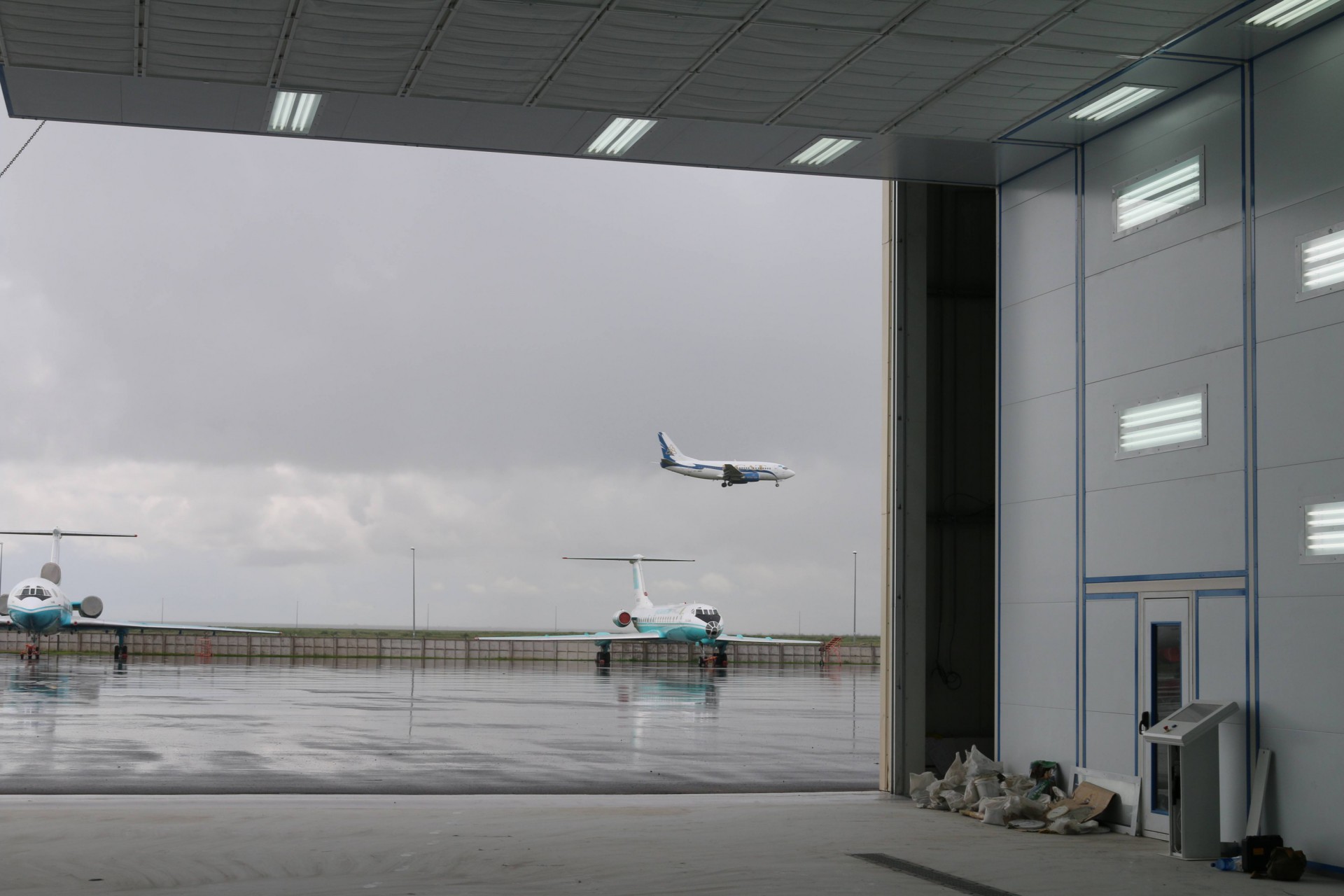

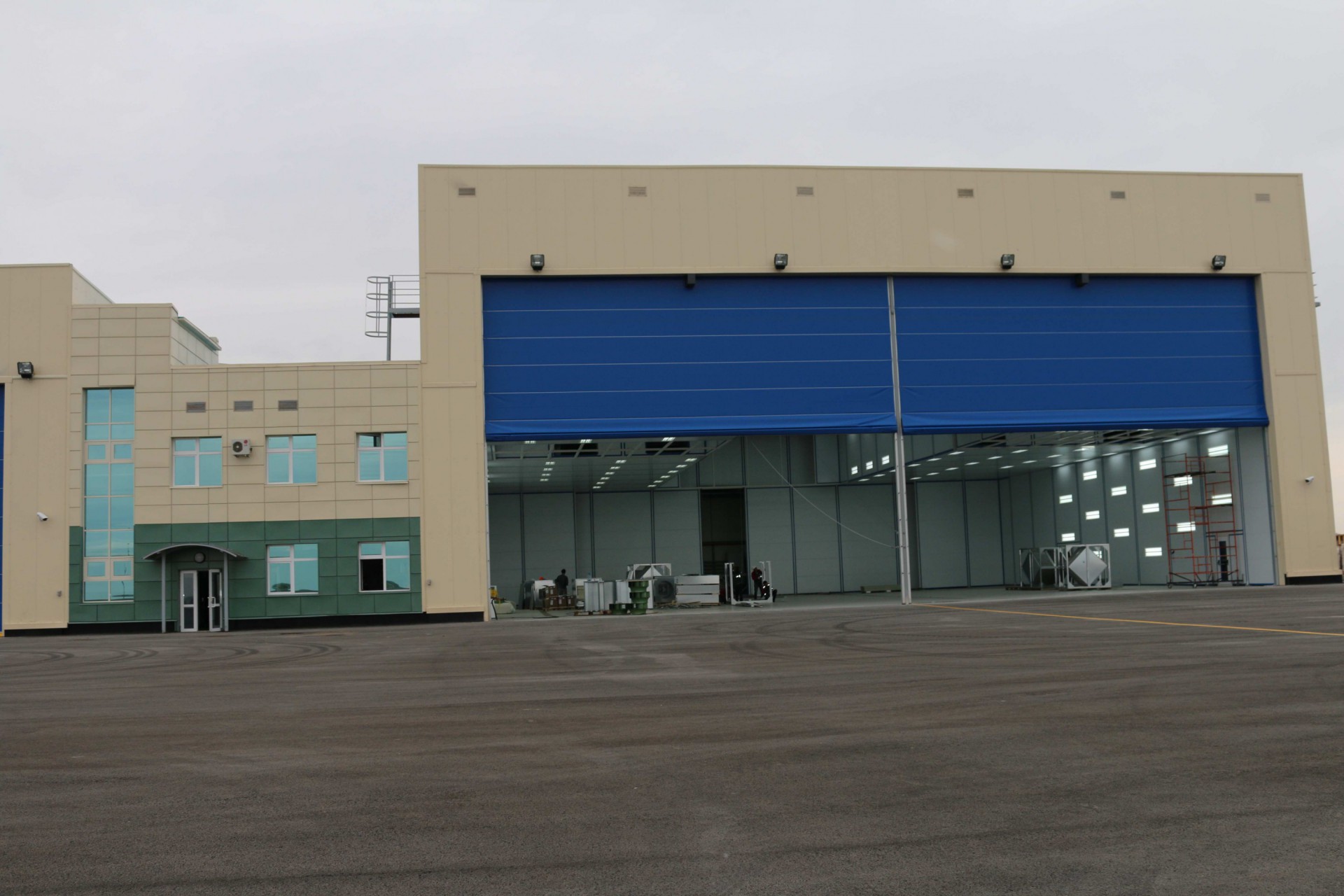

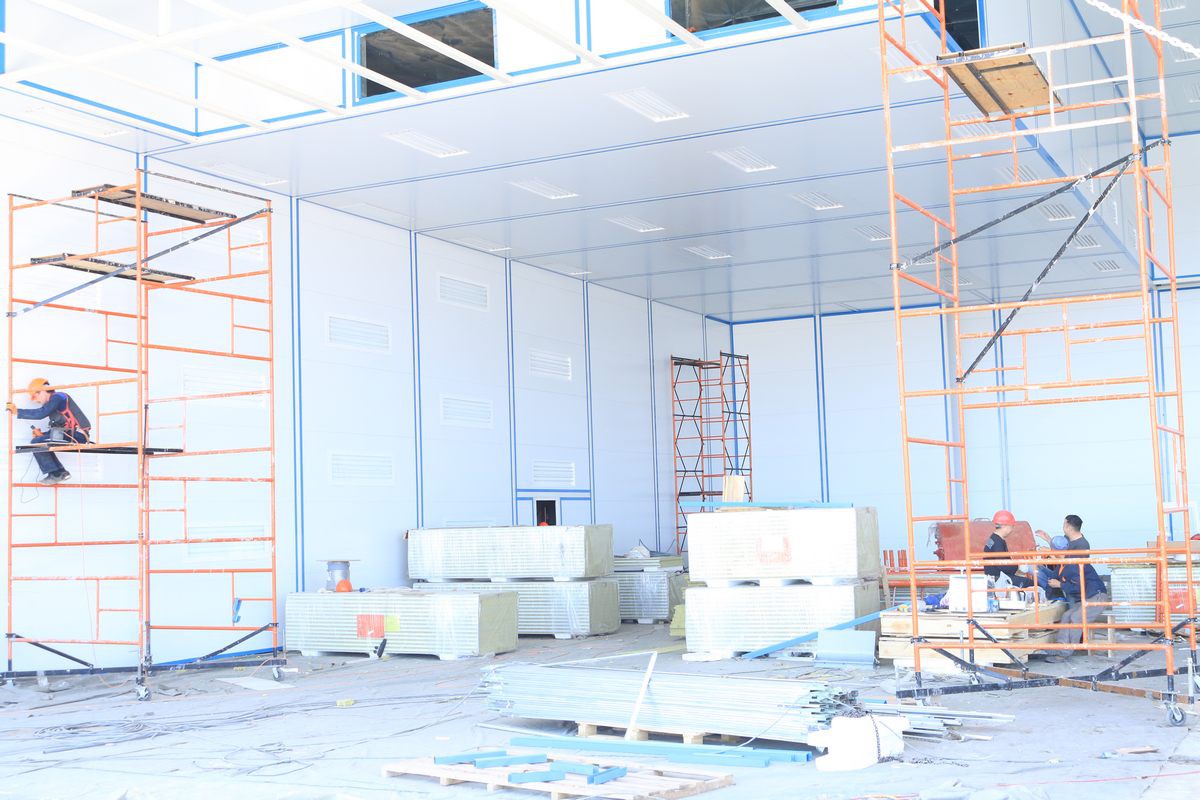

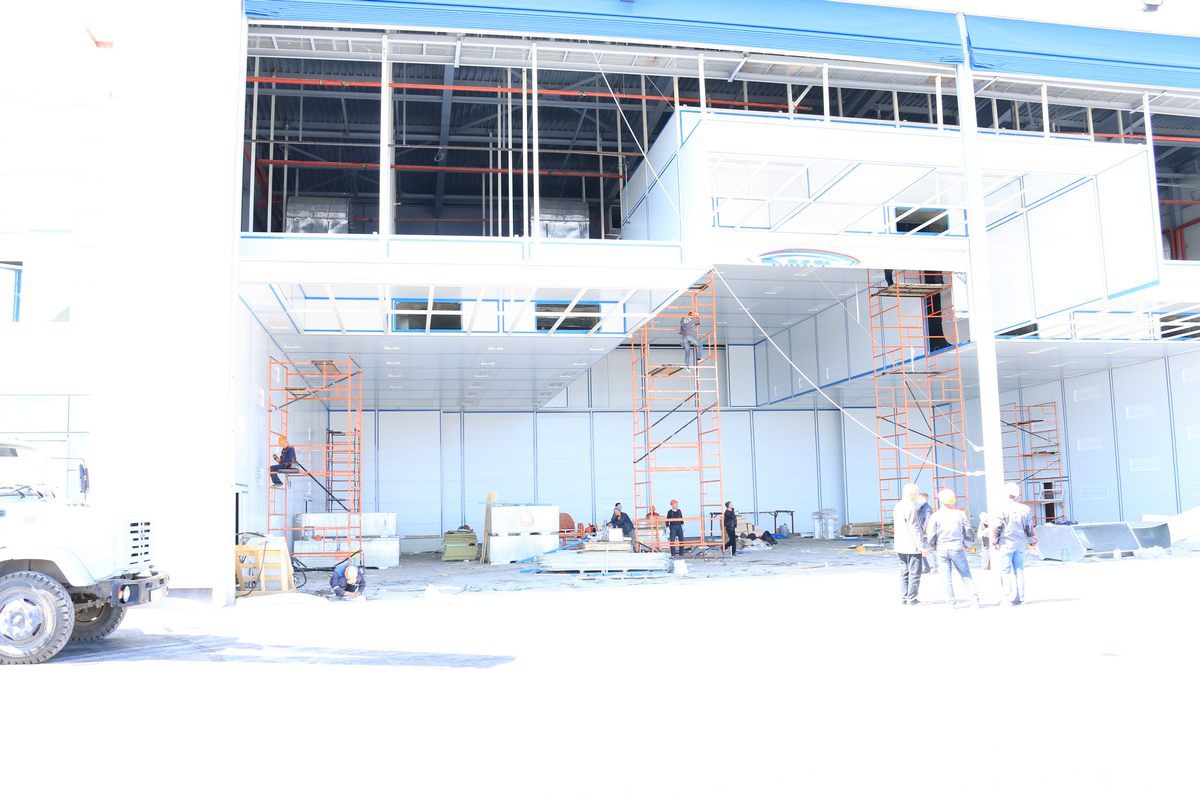

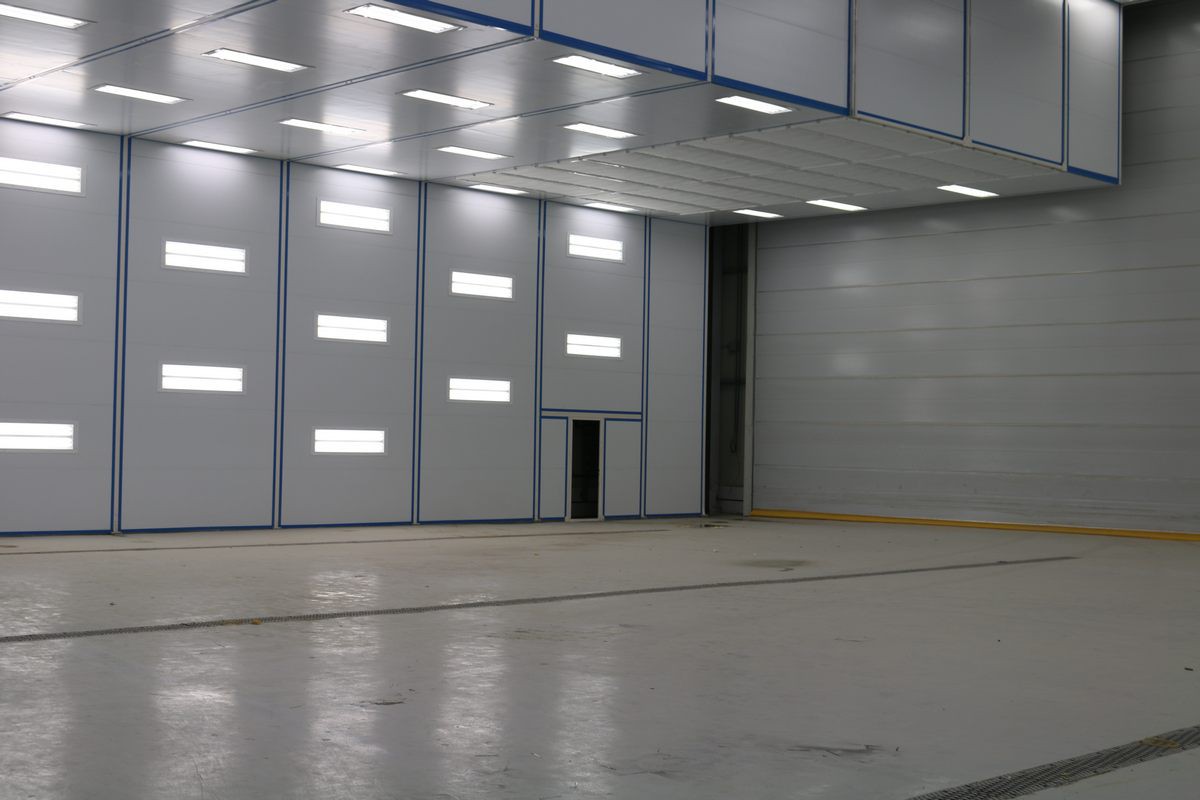

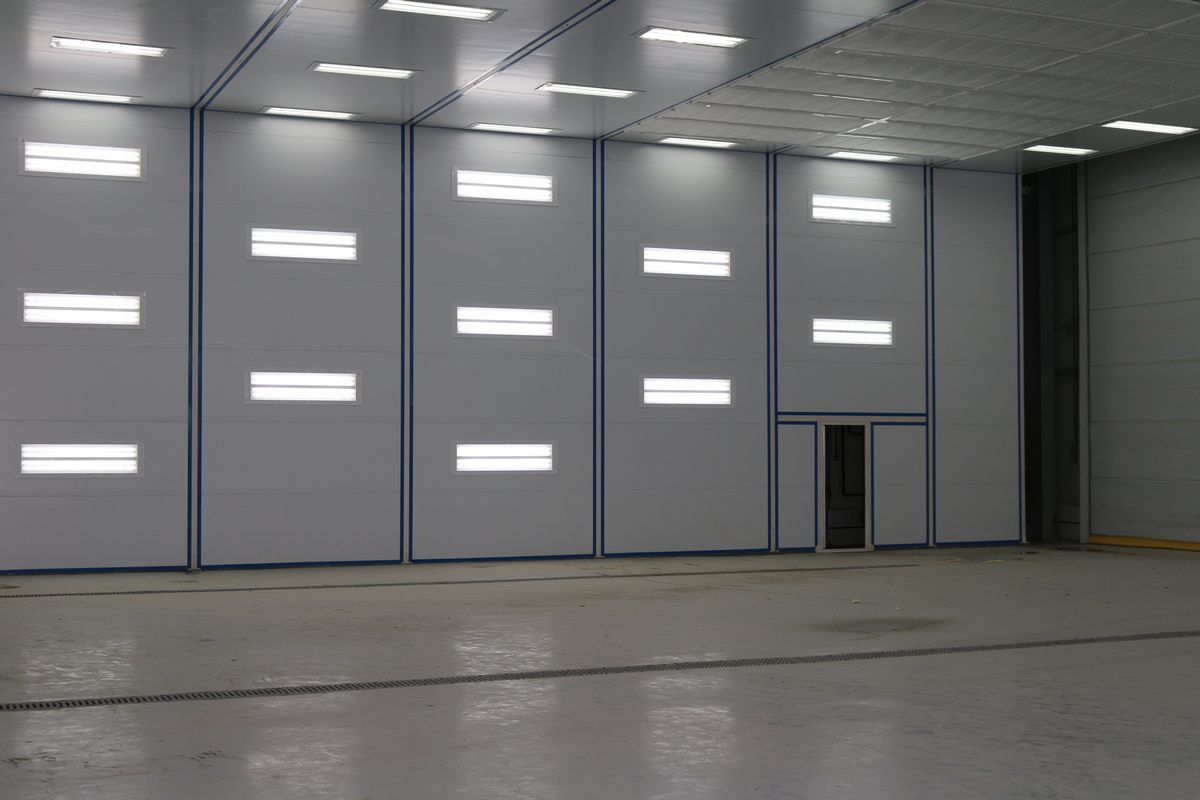

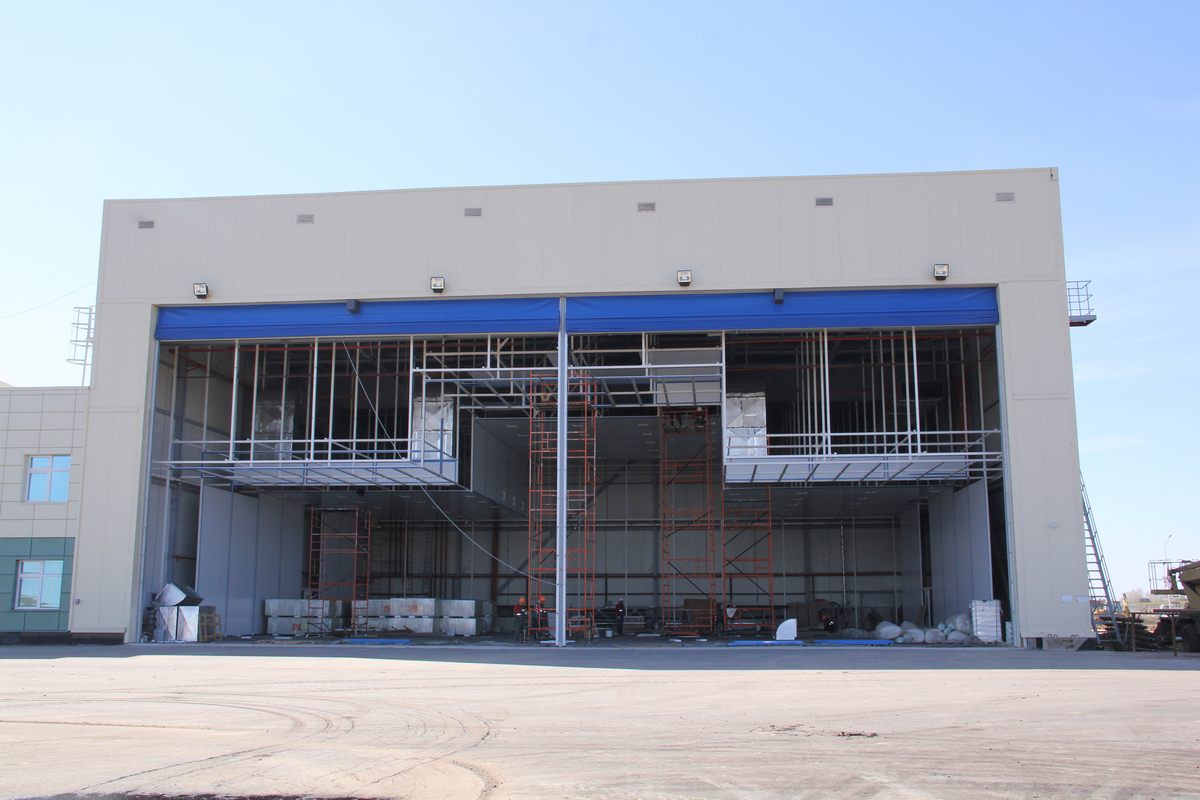

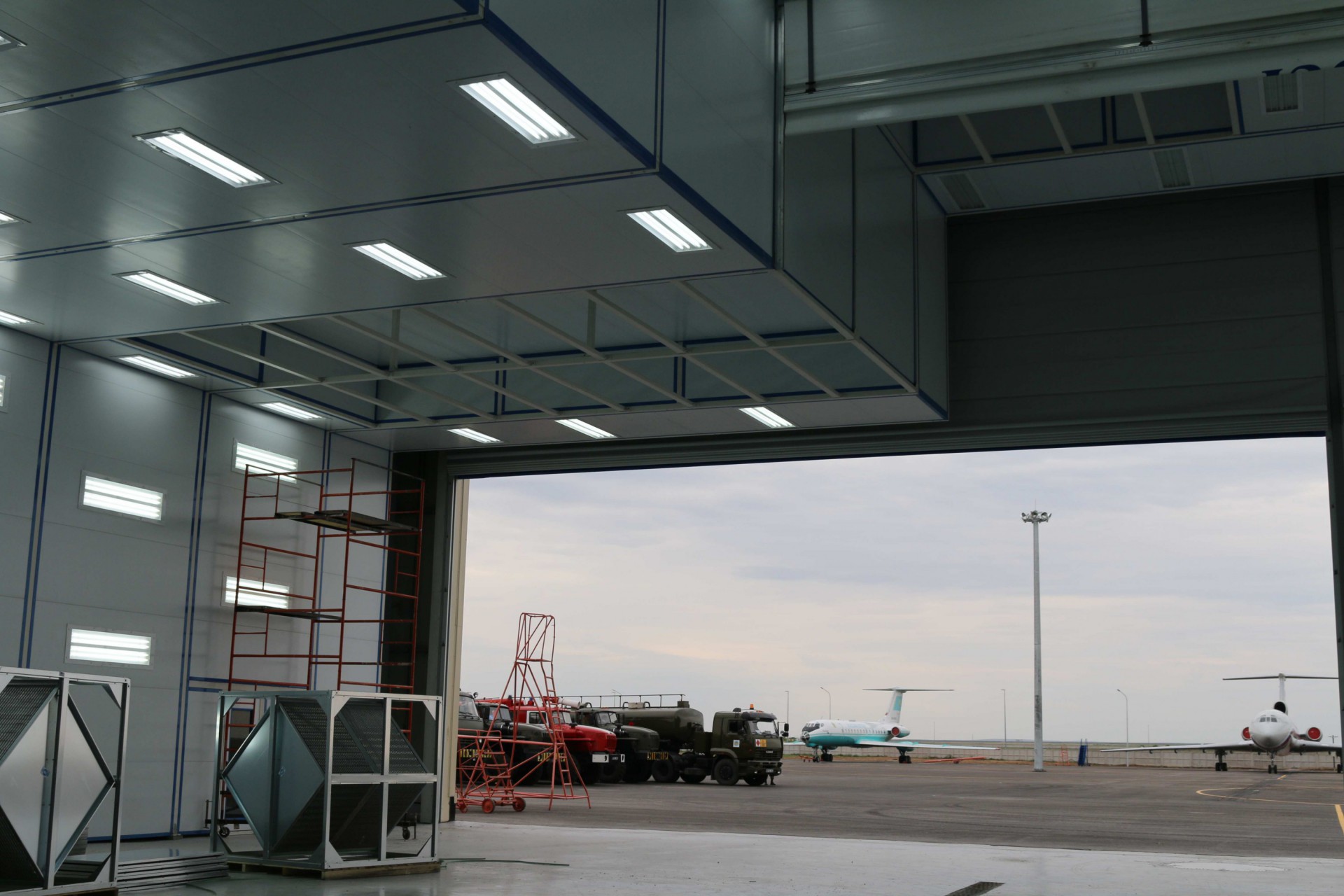

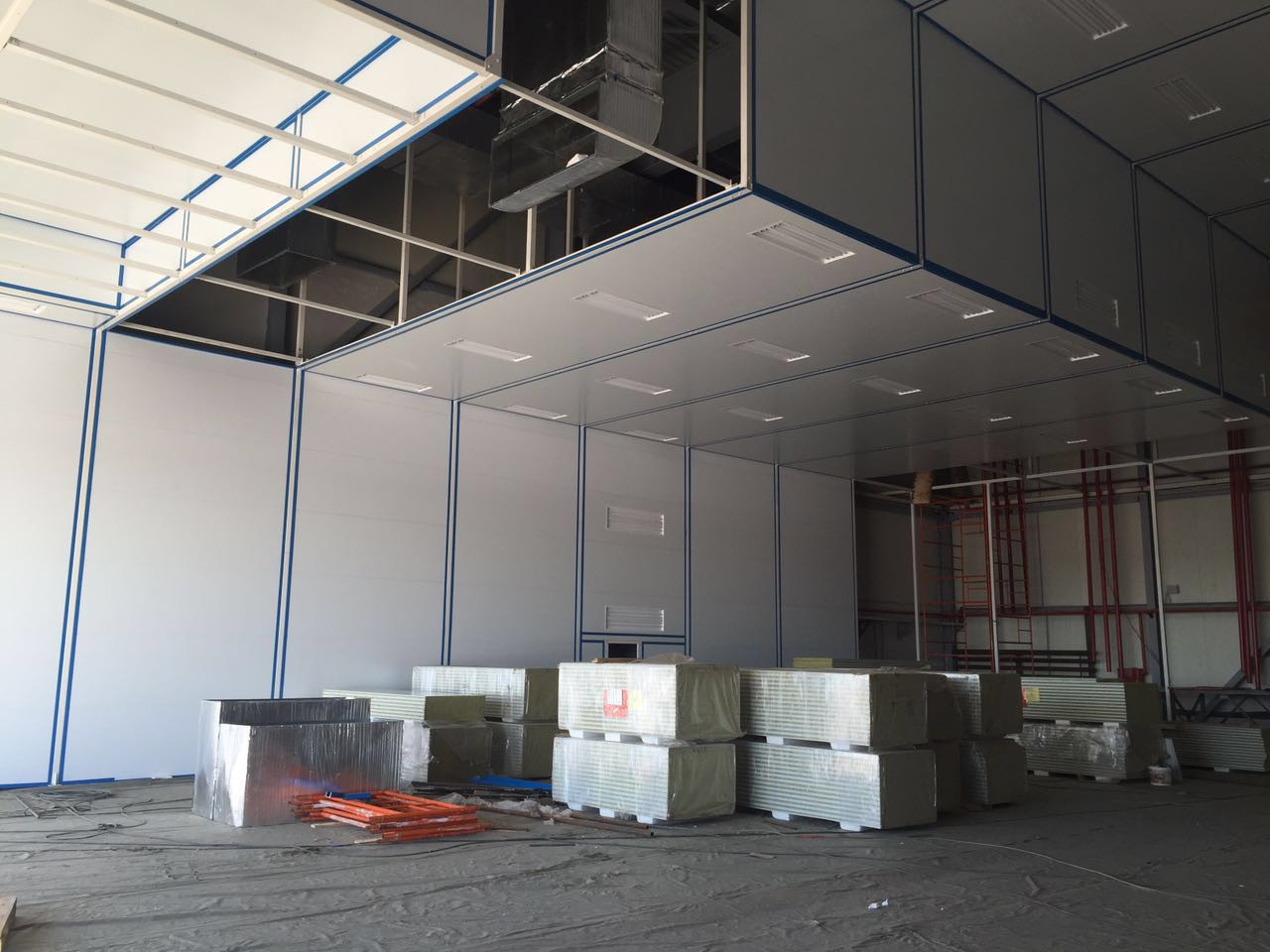

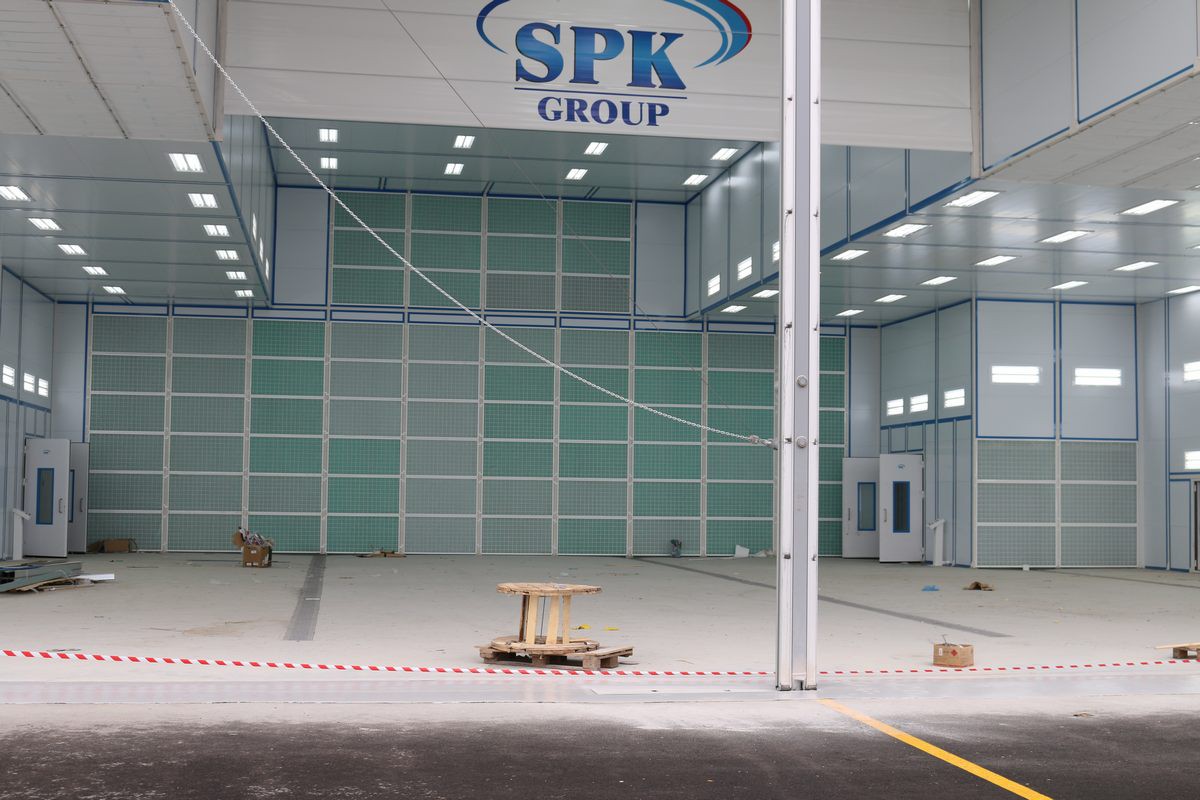

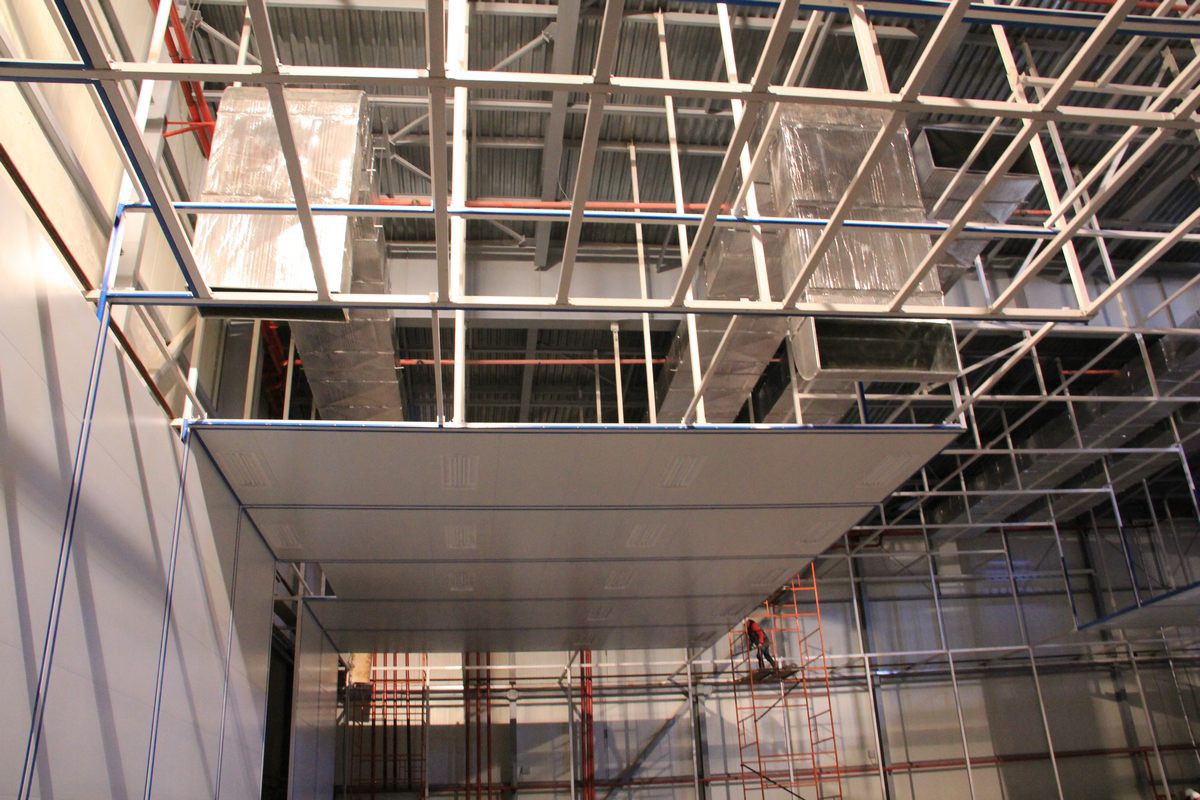

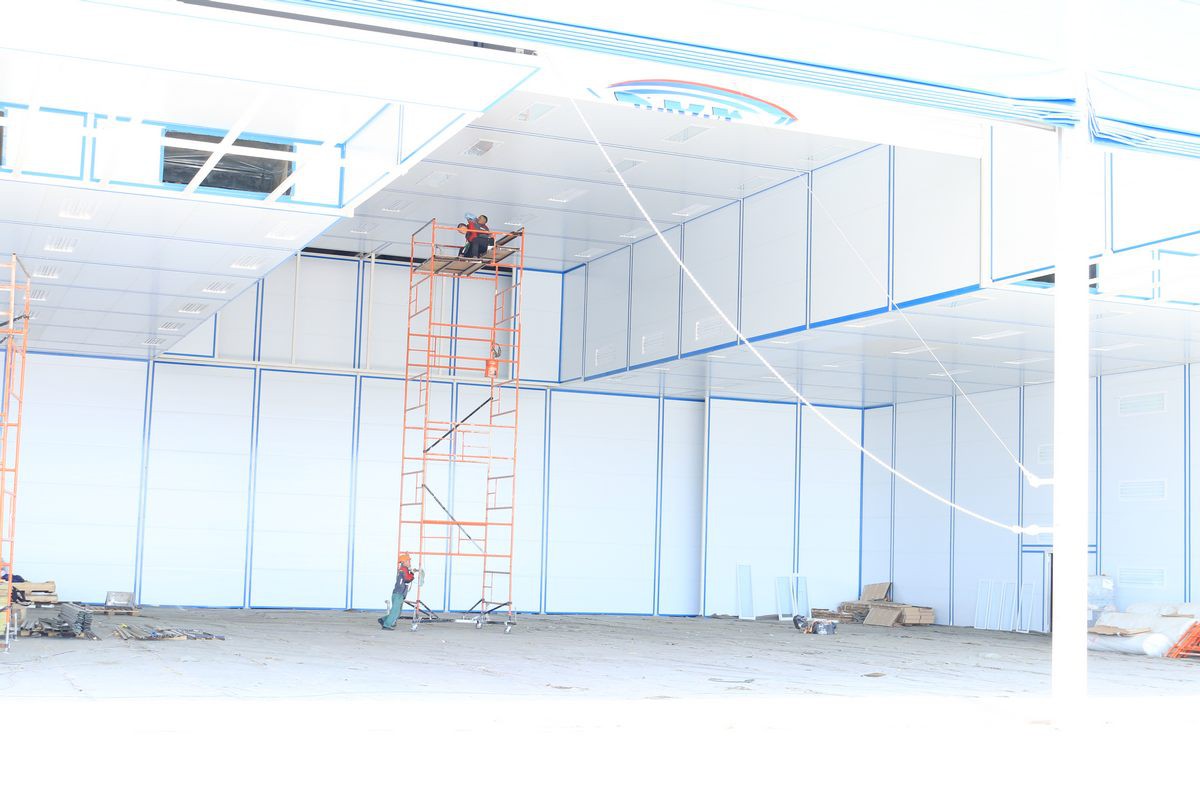

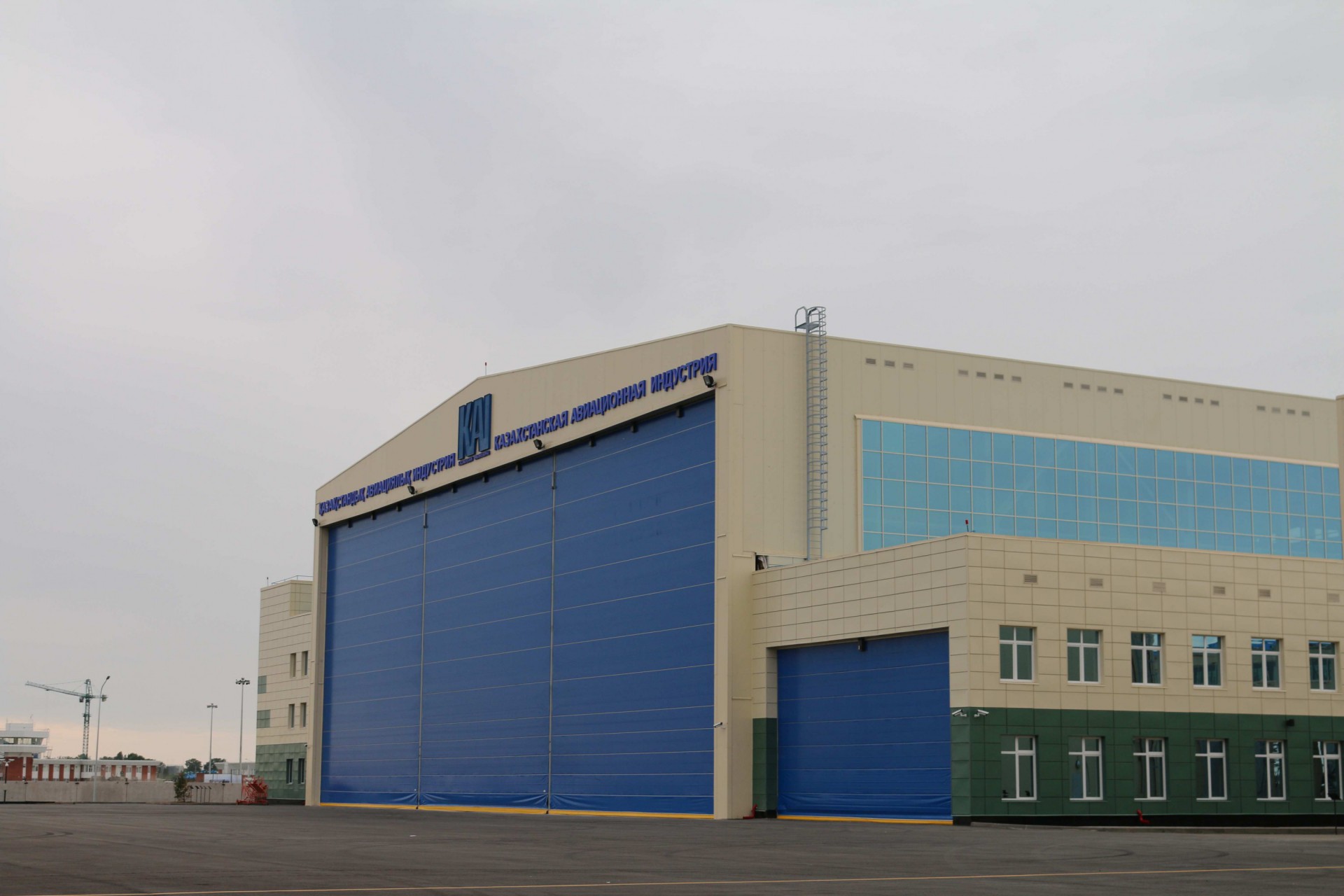

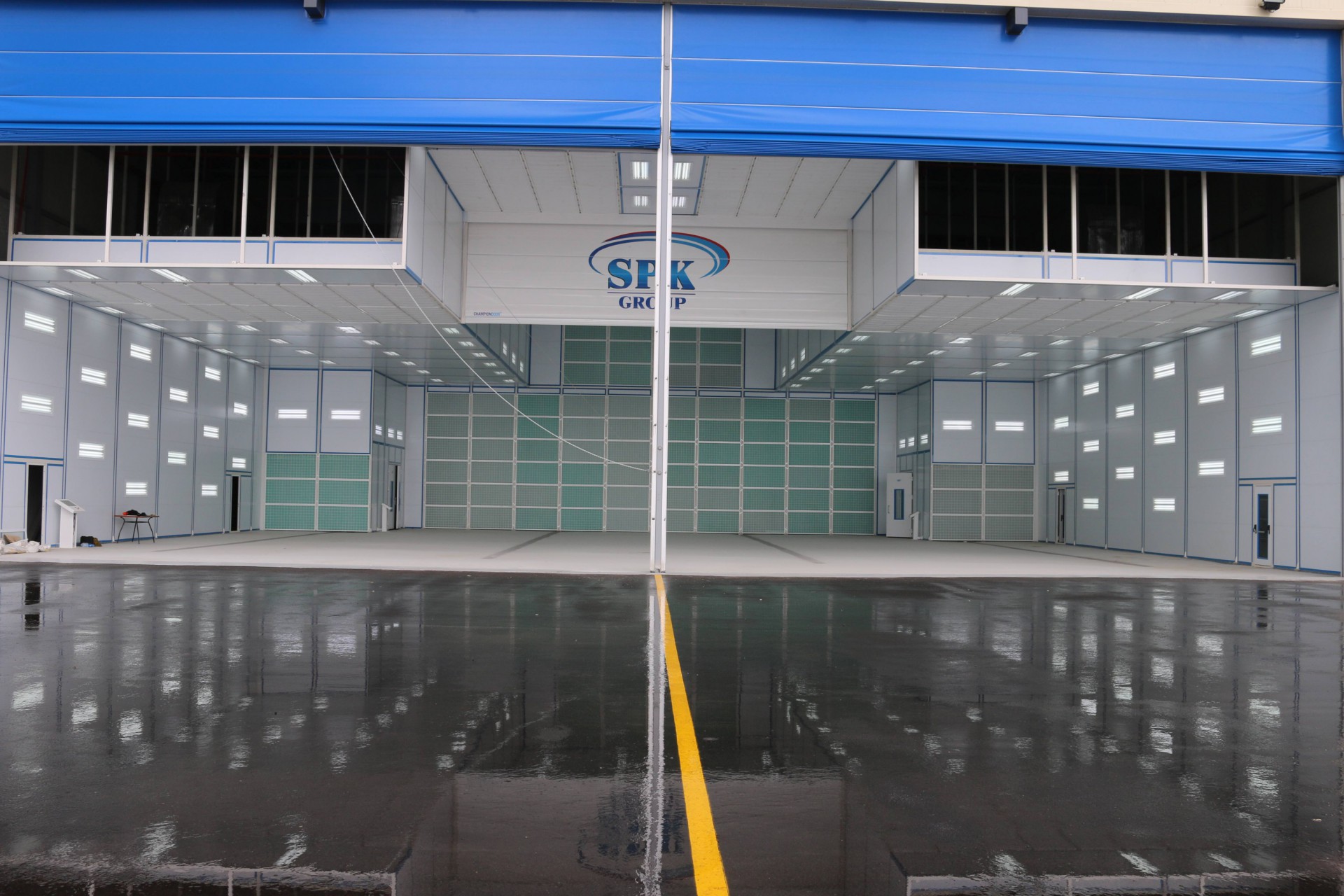

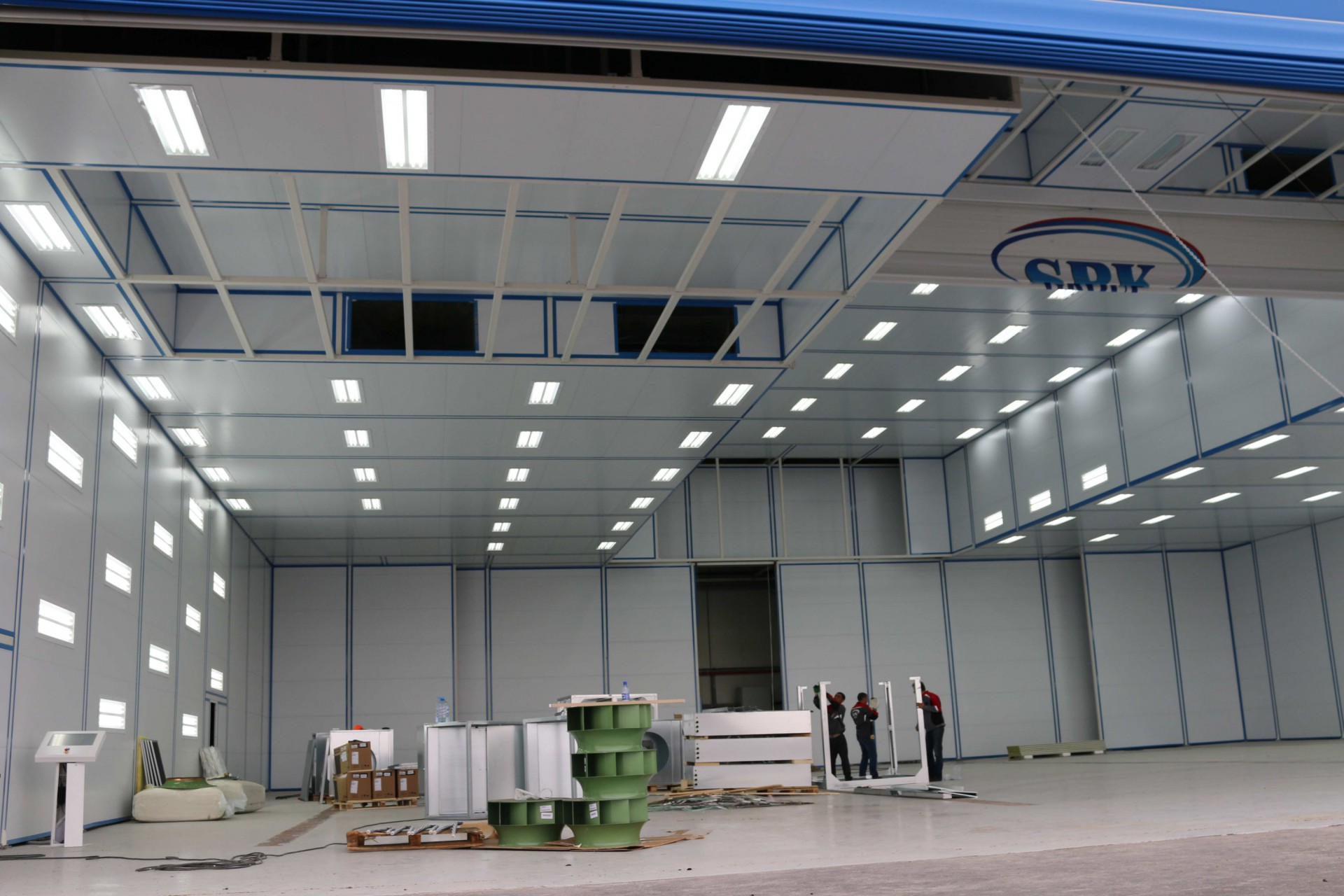

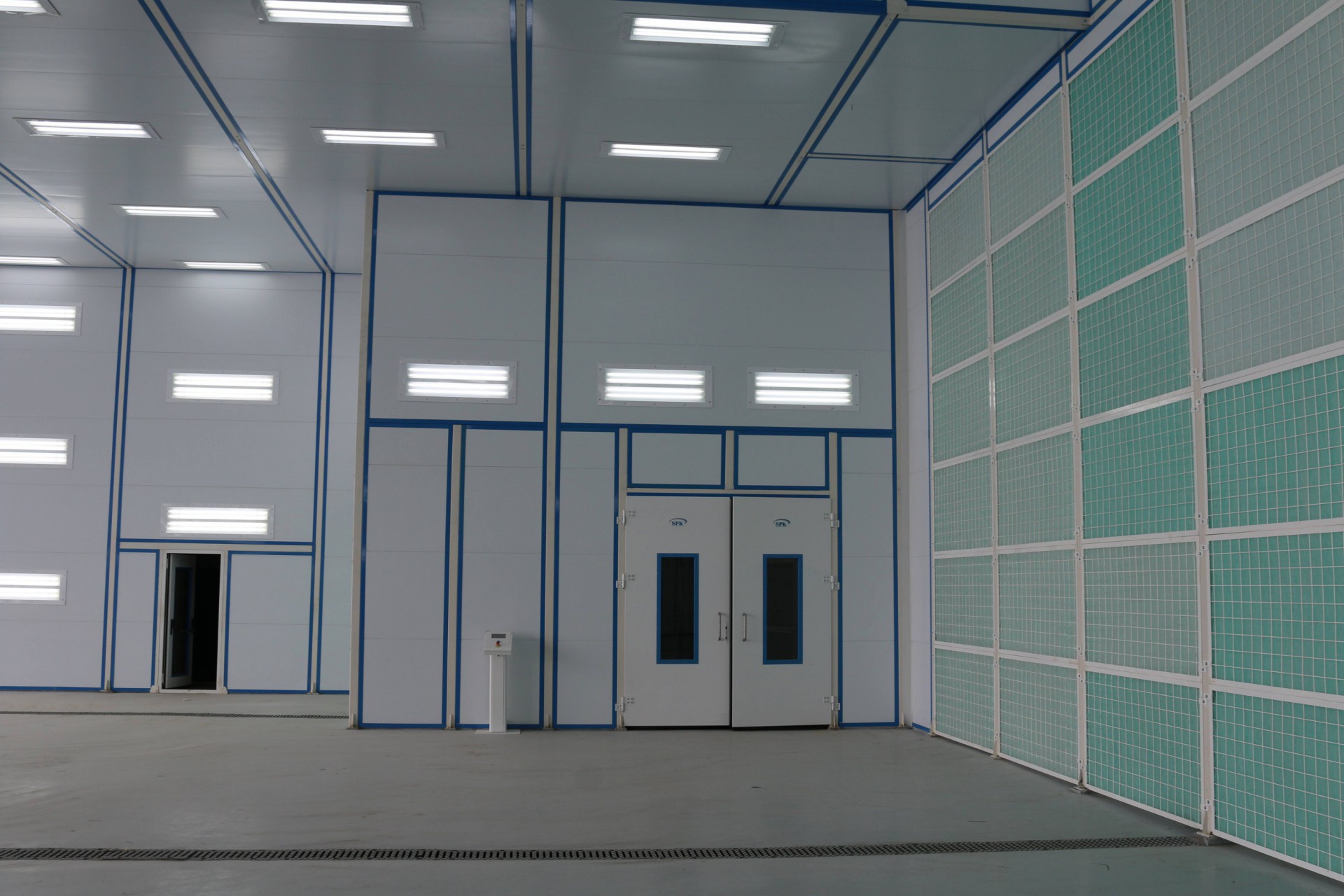

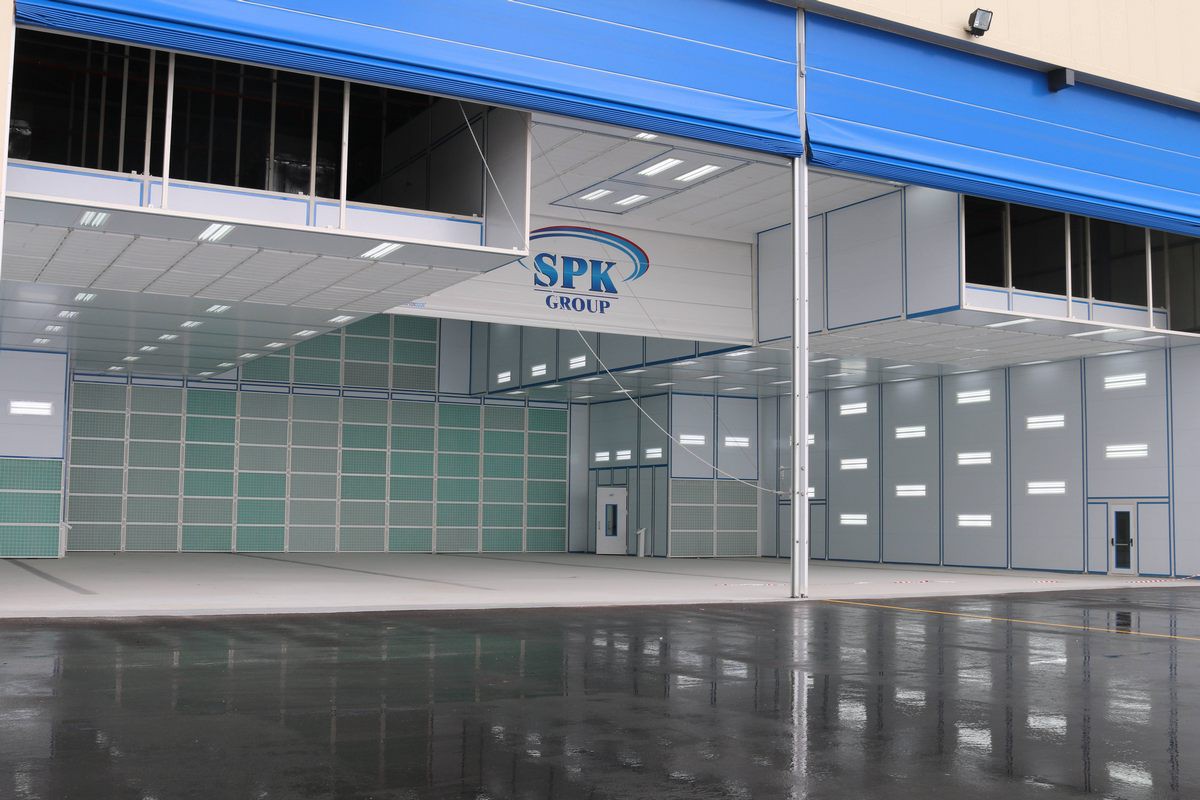

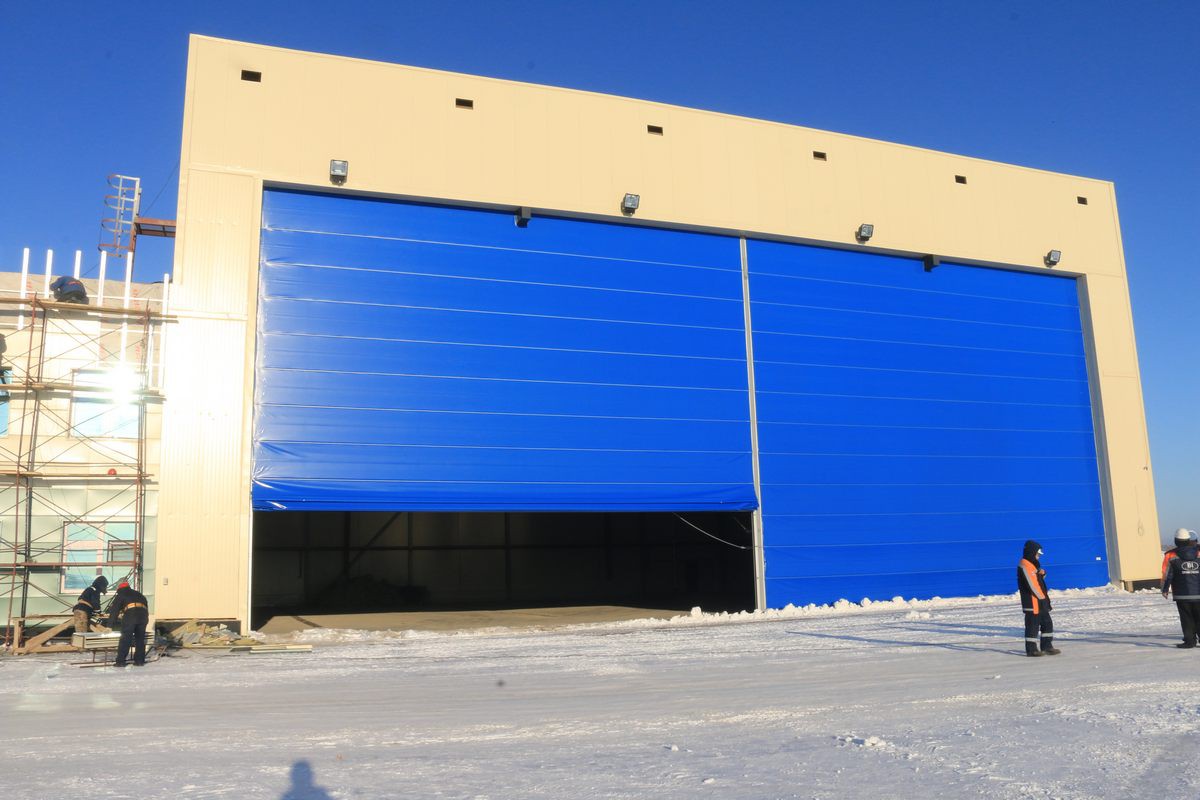

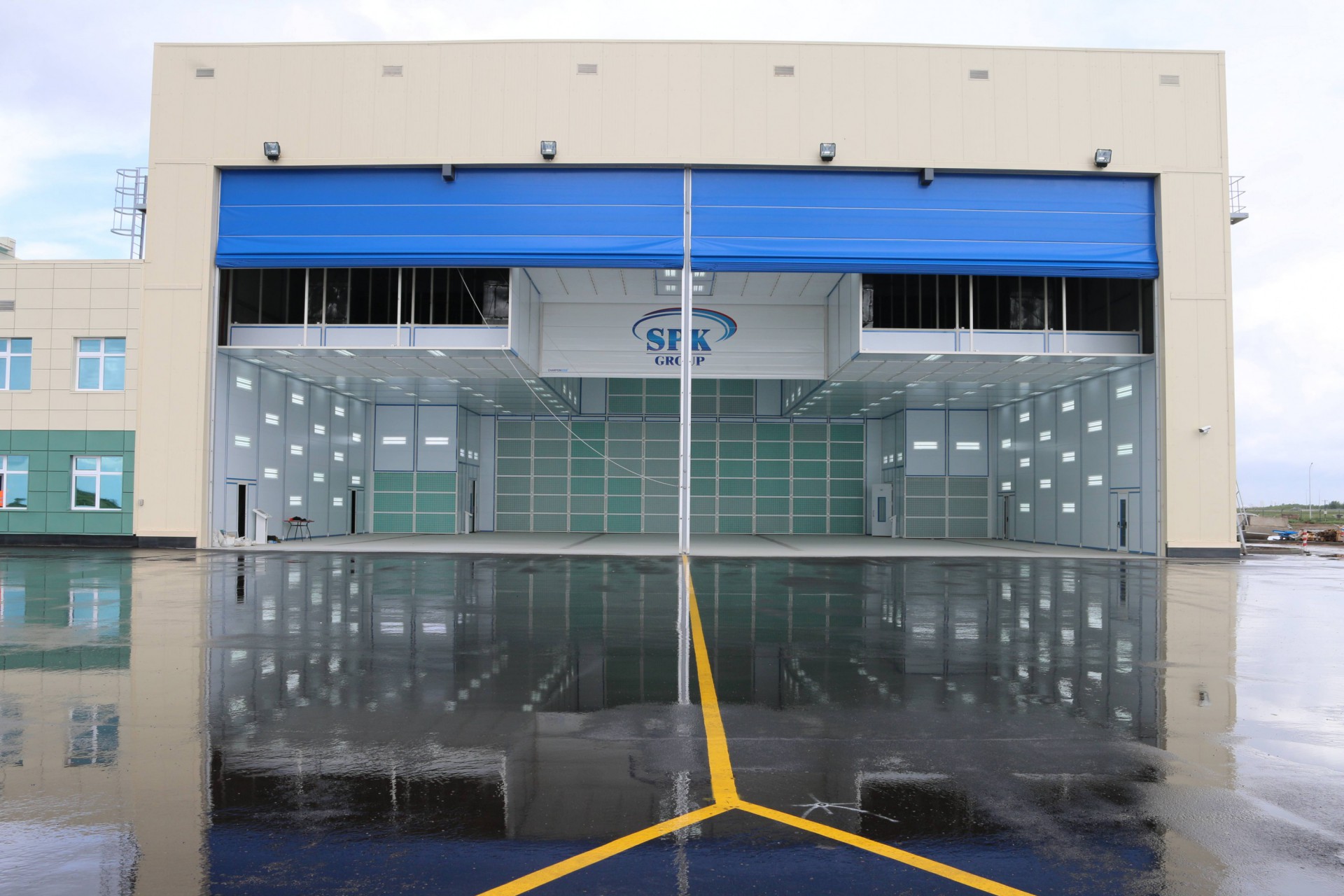

Покрасочно-сушильная камера для самолетов Airbus в Авиационно-техническом центре

ОПИСАНИЕ ПРОЕКТА

Внутренние размеры: 30 000×33 000×9 500 мм

Направление воздушного потока: сверху вниз, размещение вытяжки — в стенах ОСК

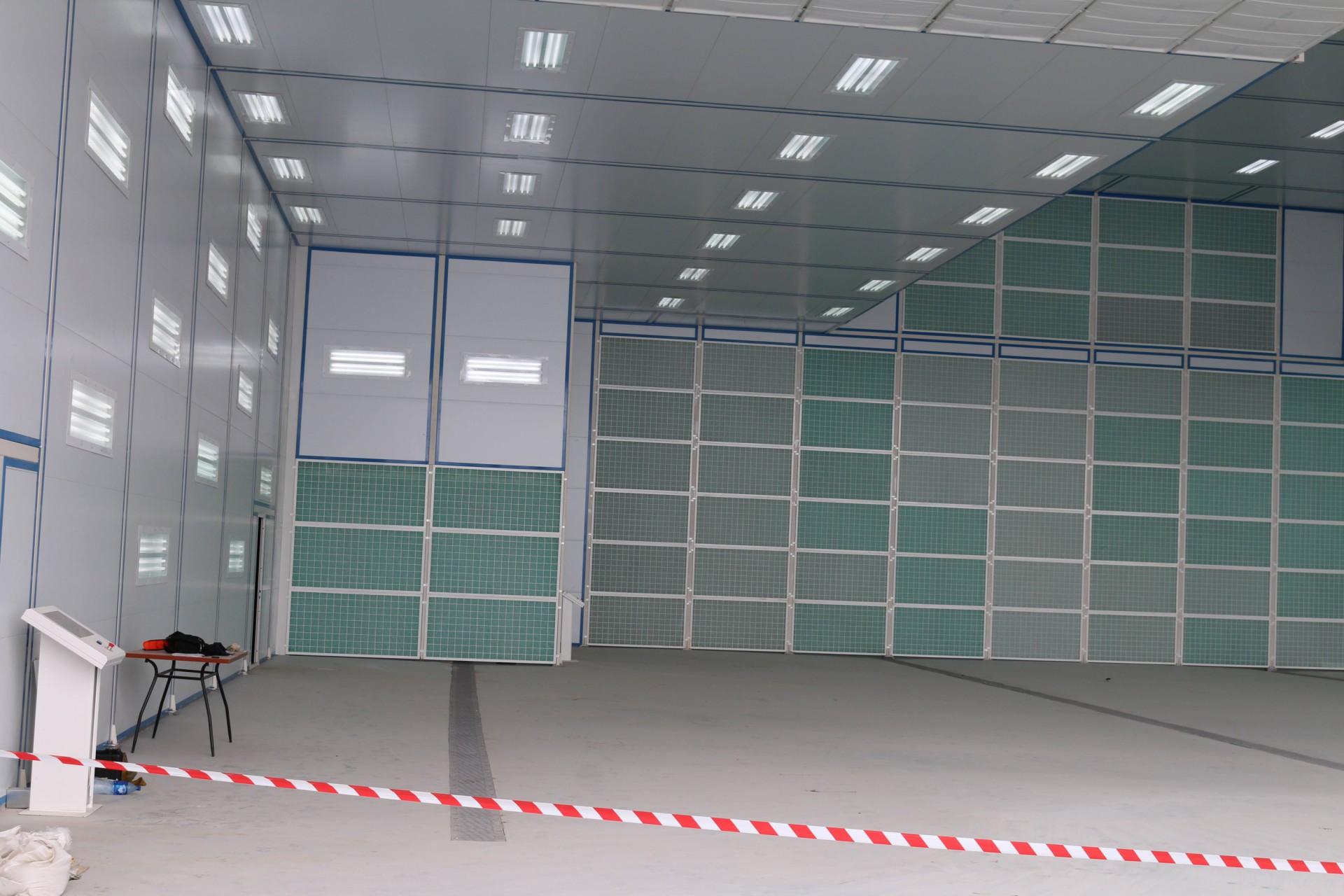

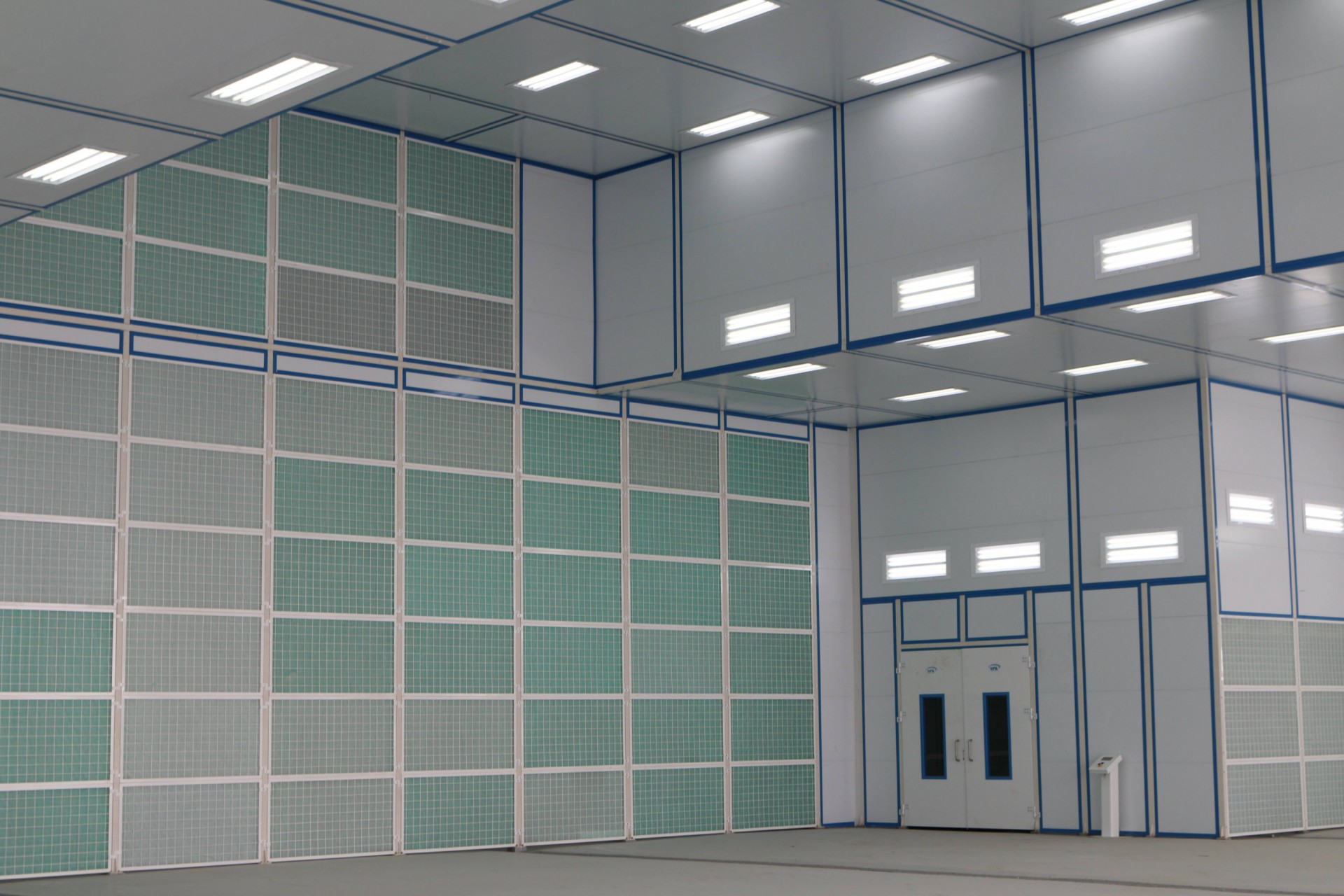

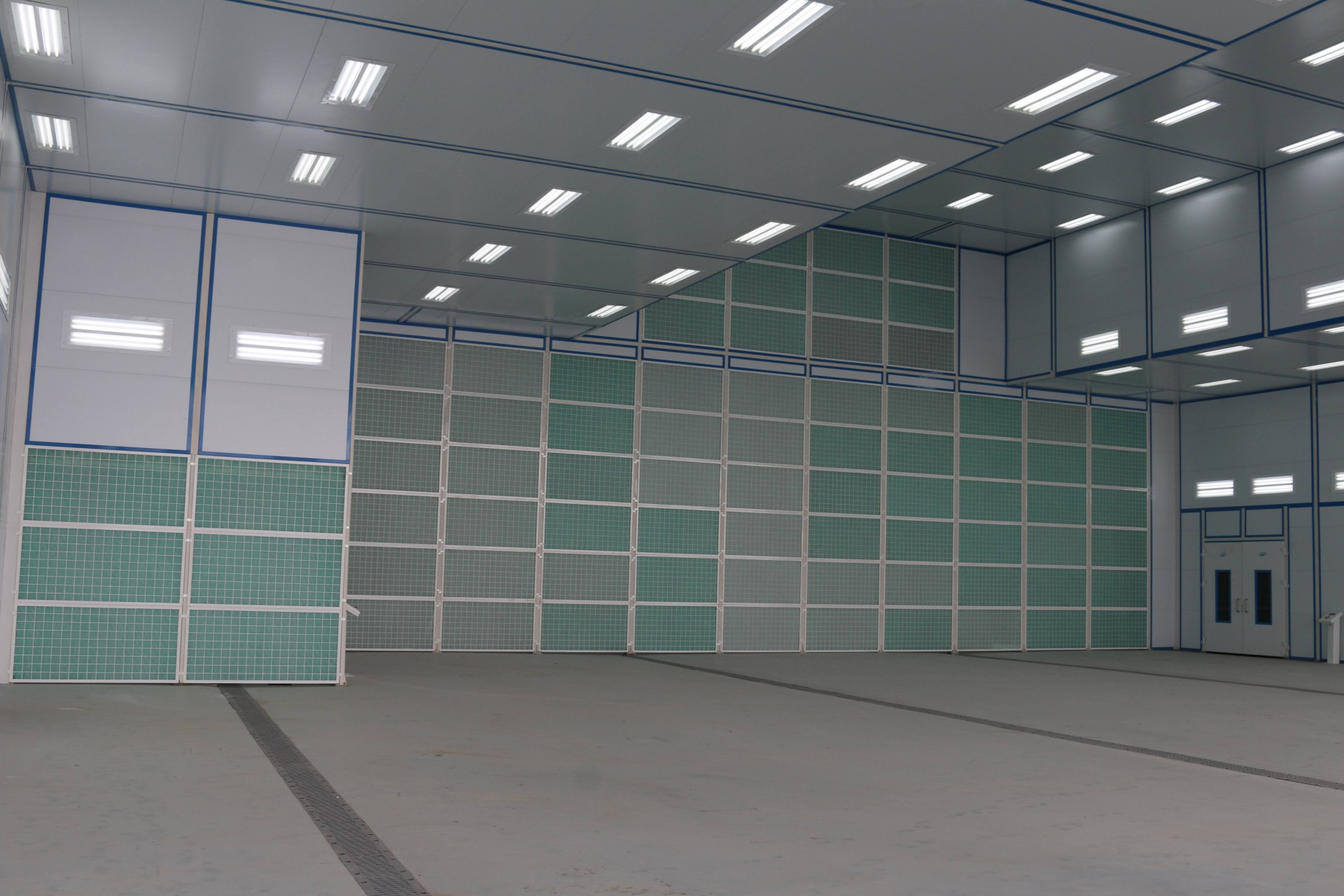

Вытяжка — каналы 4 штуки, размер вытяжки 22500×2900 мм

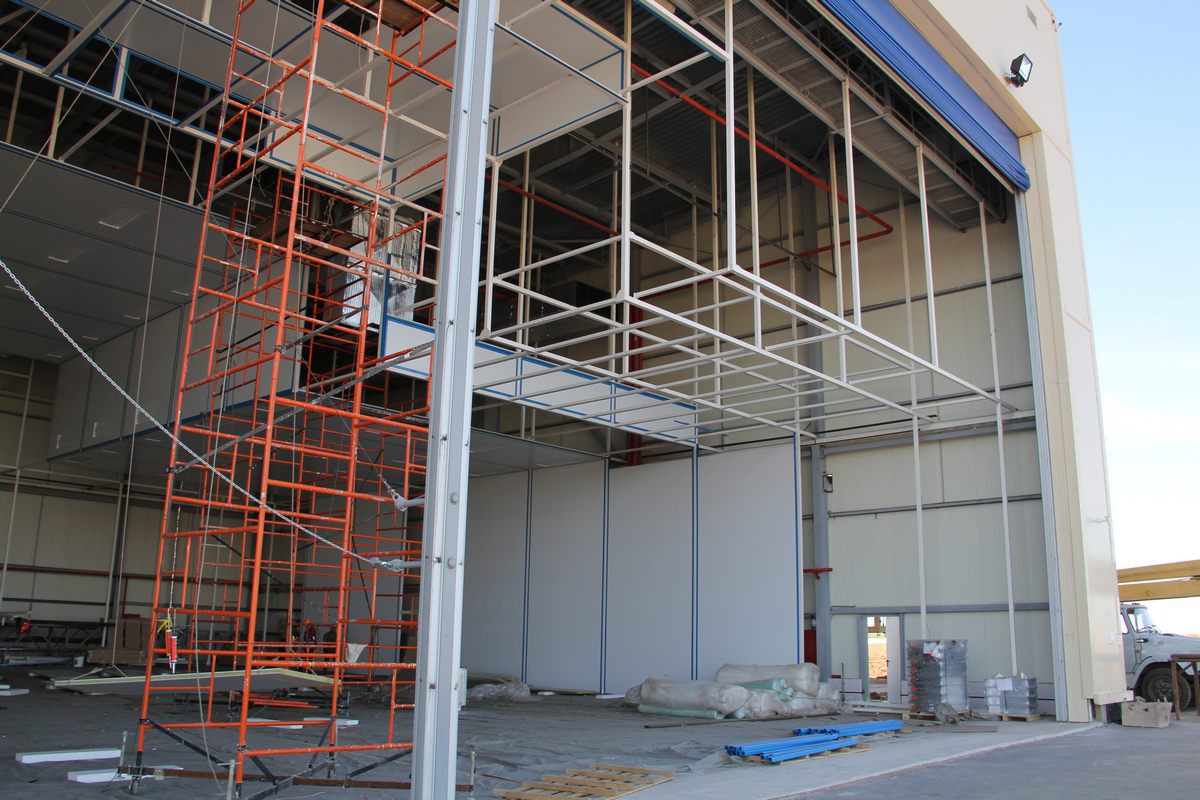

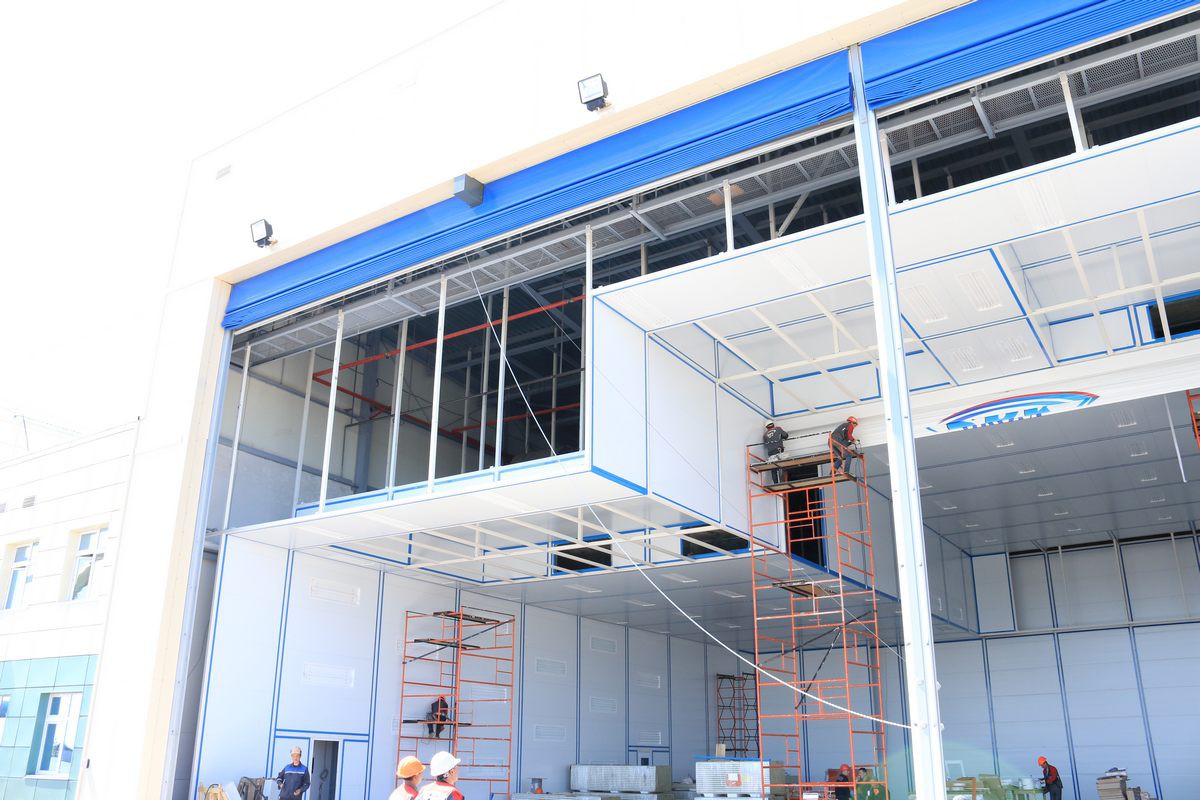

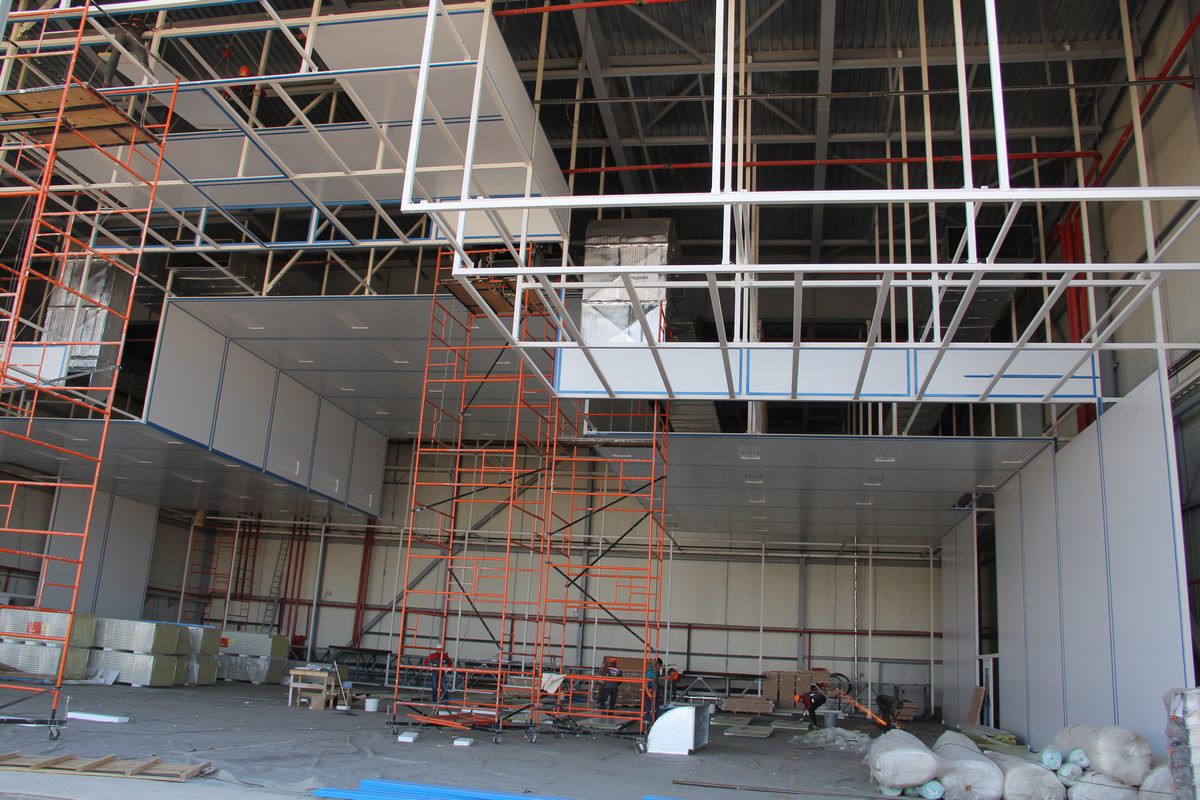

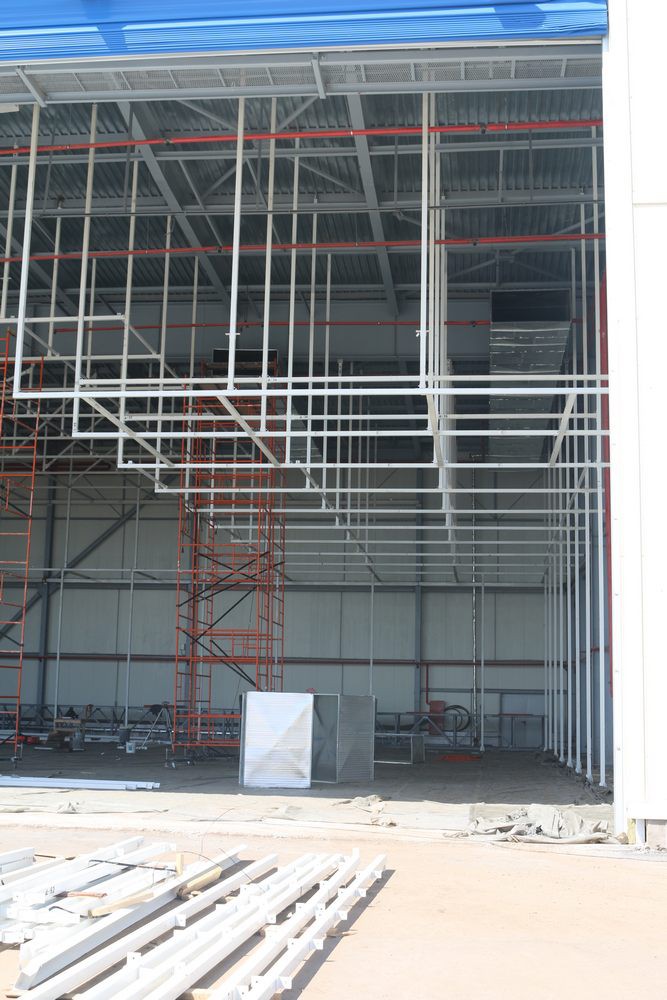

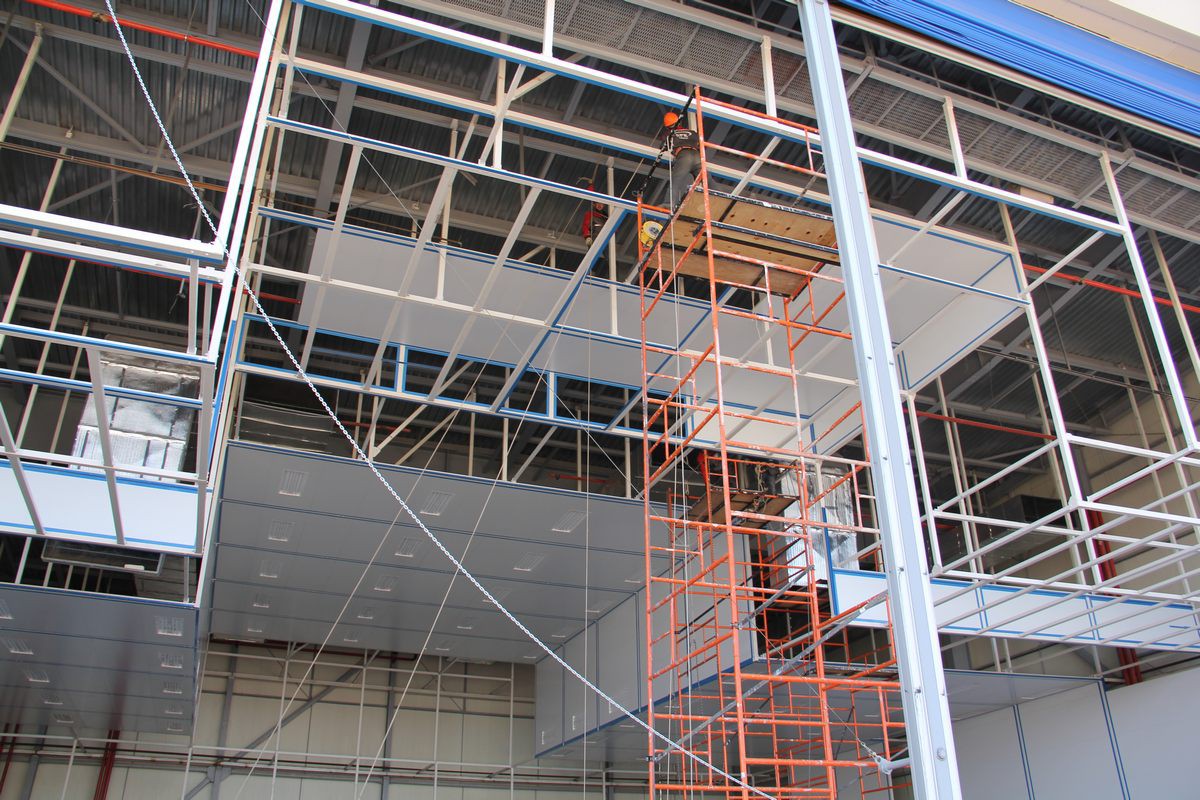

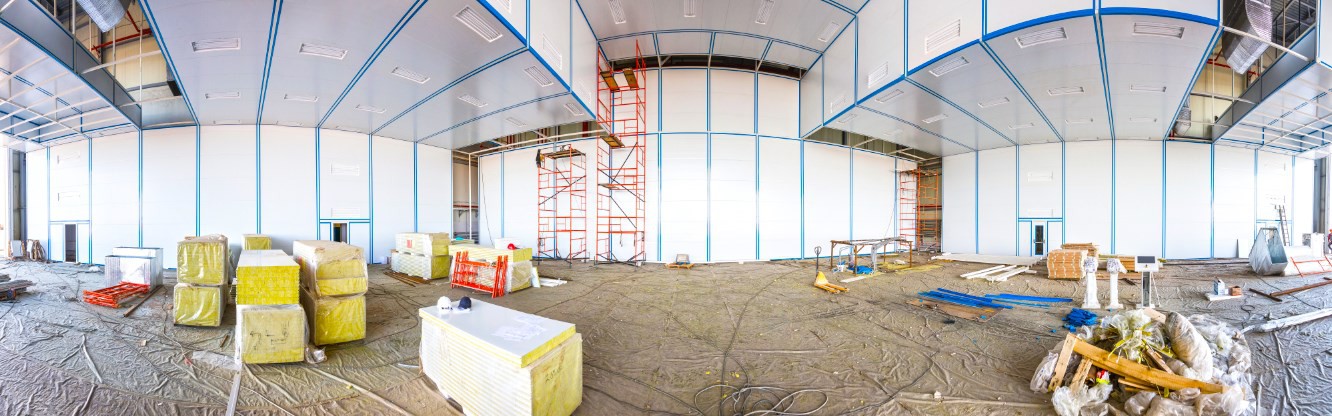

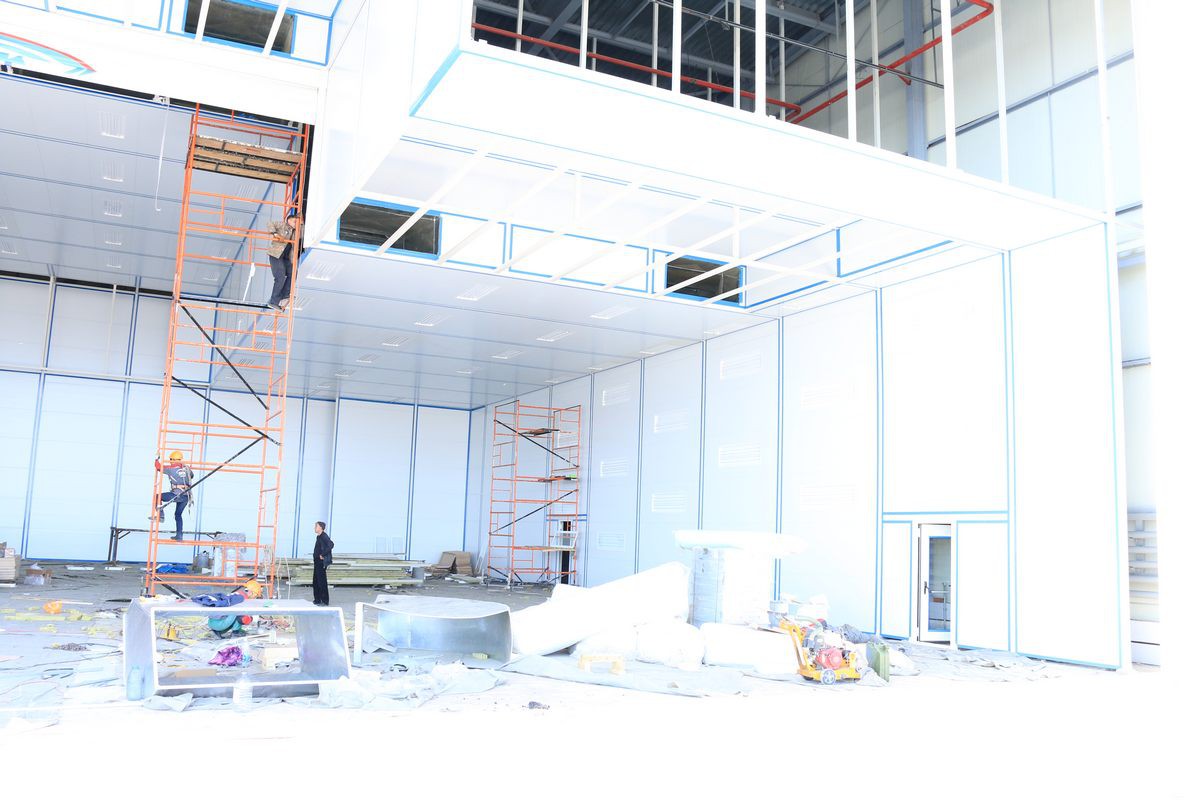

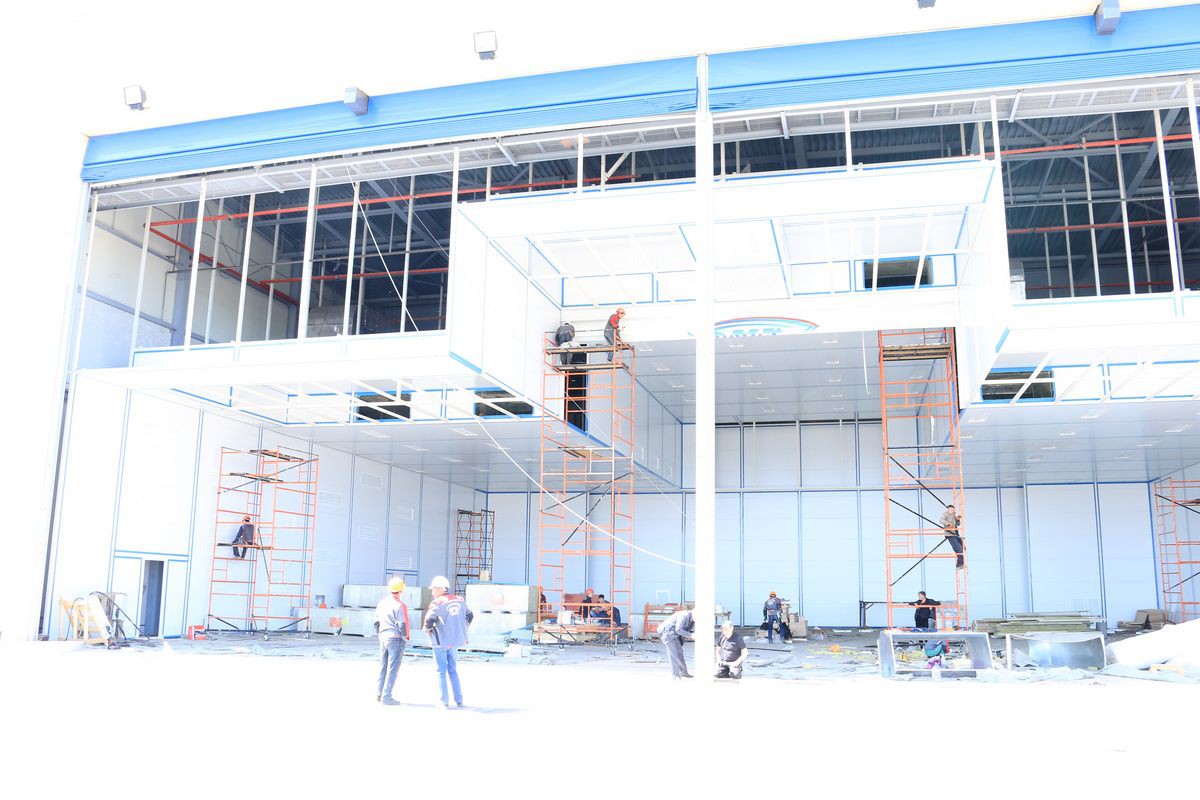

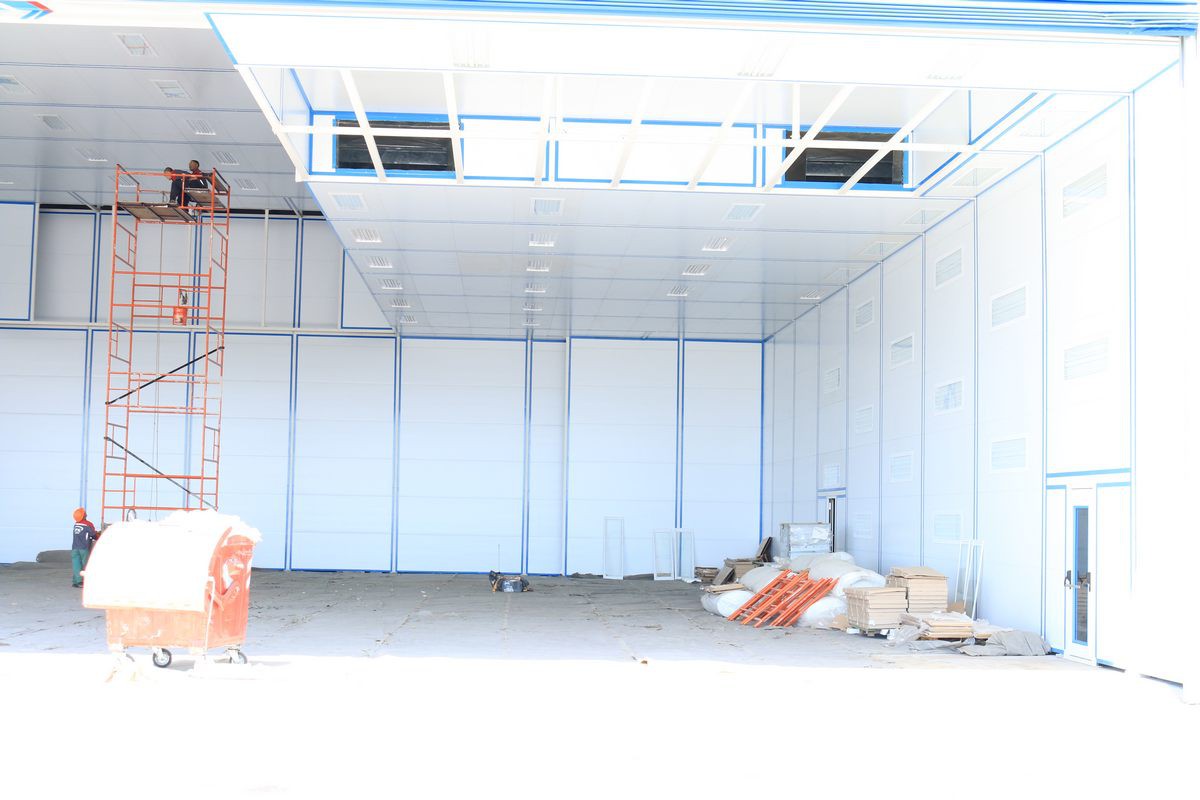

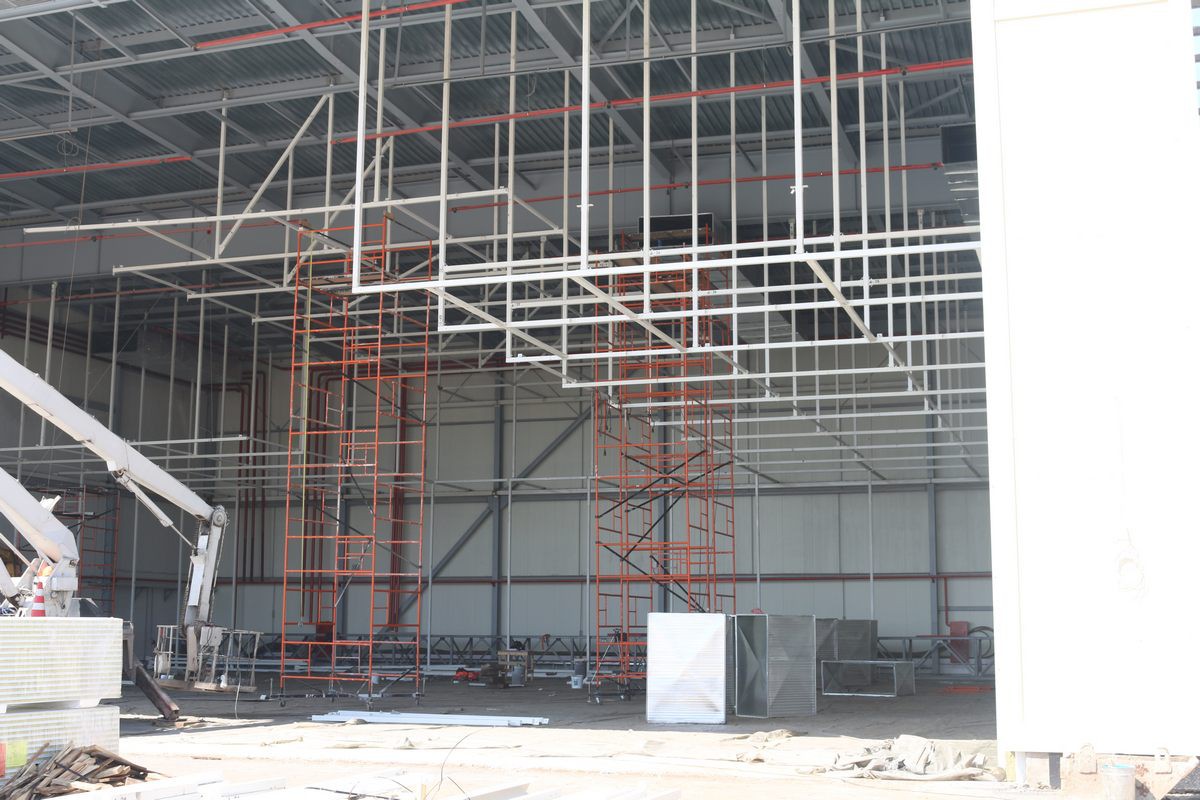

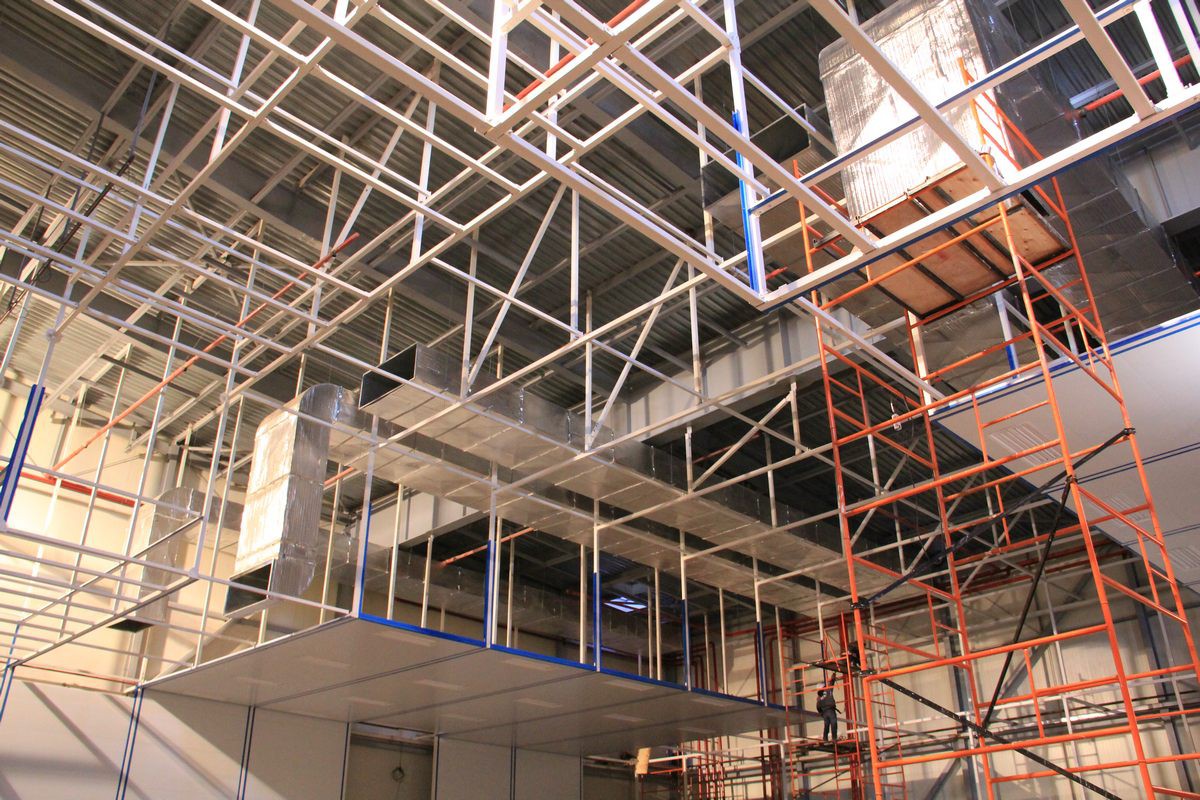

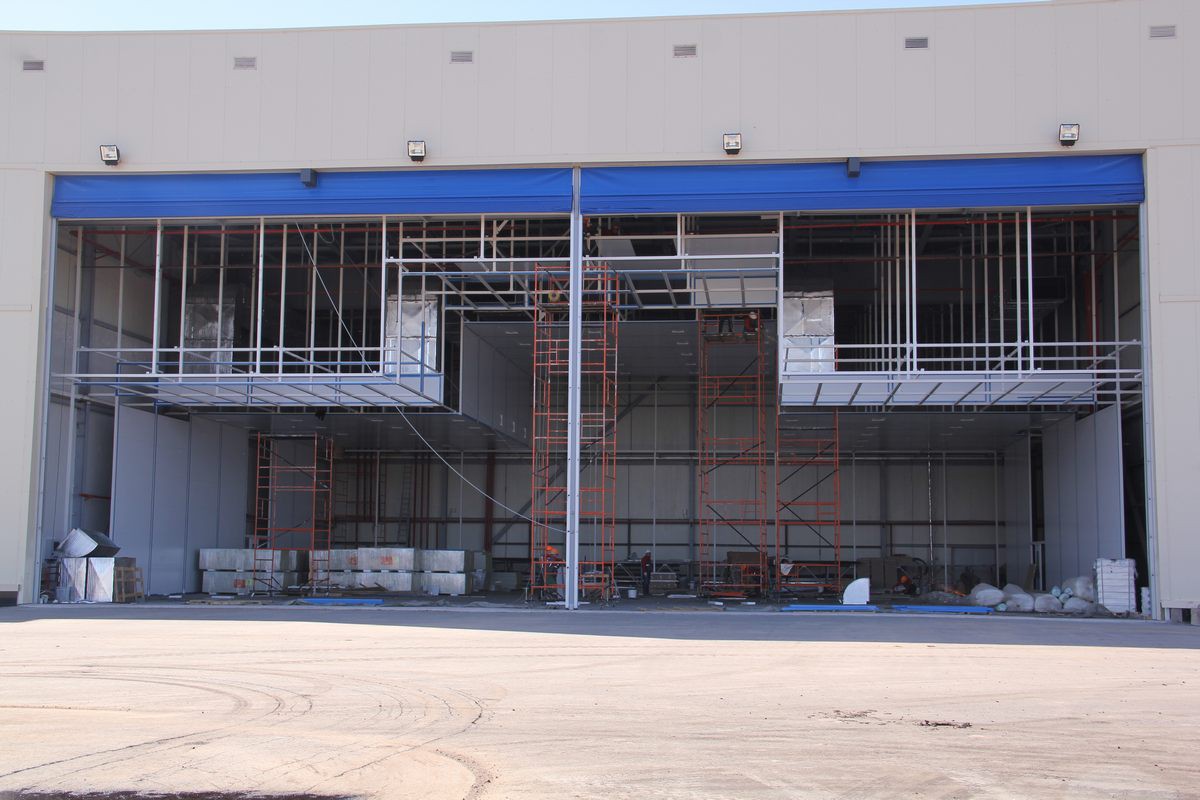

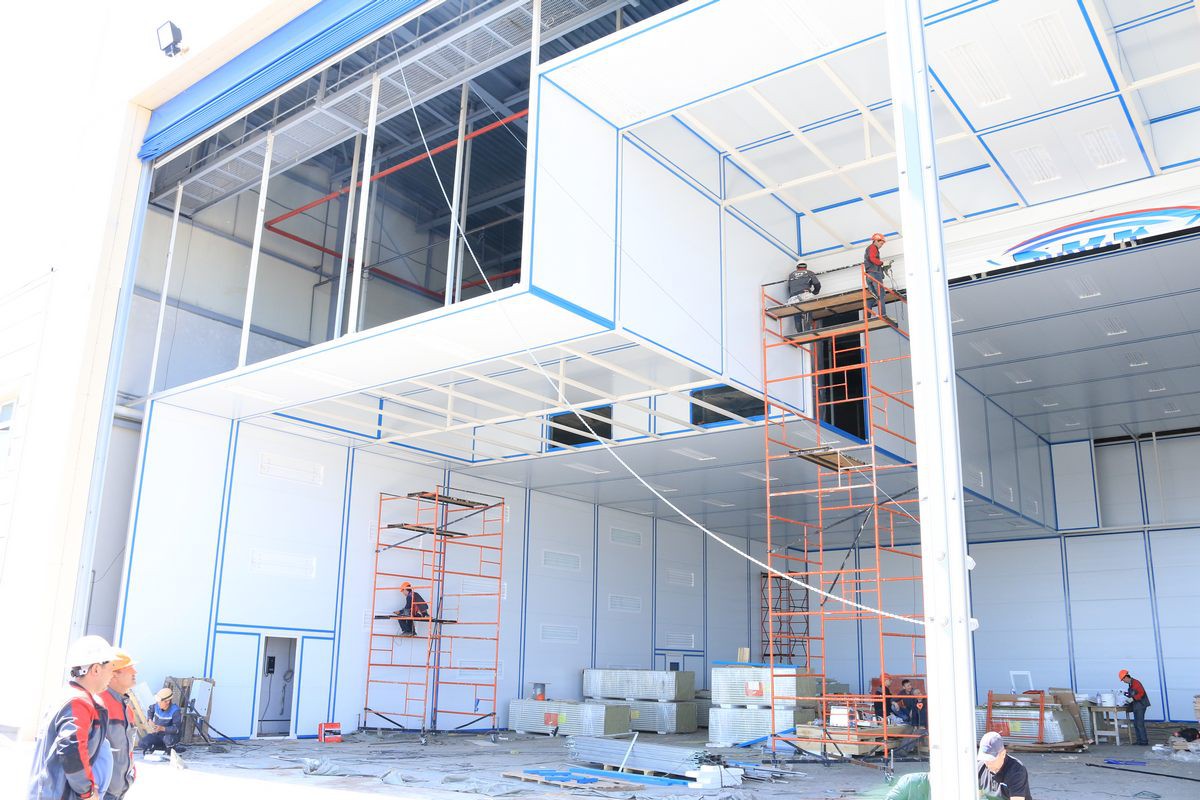

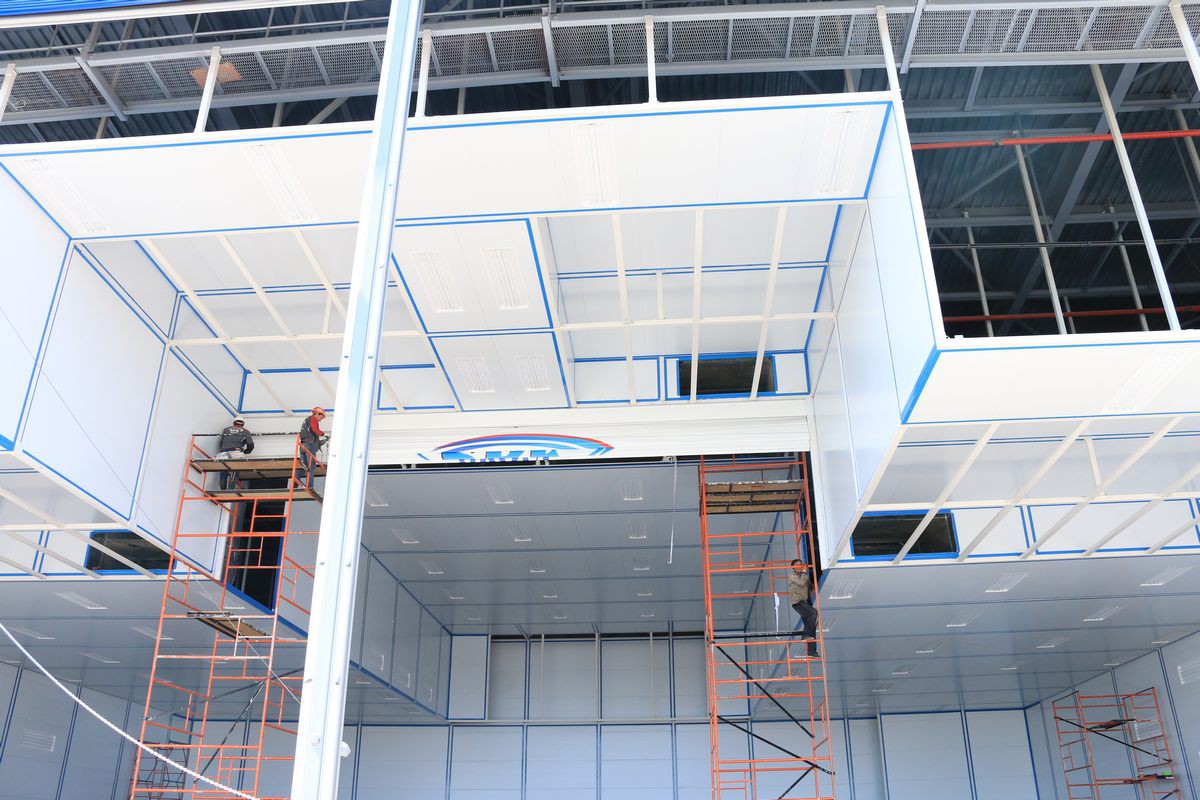

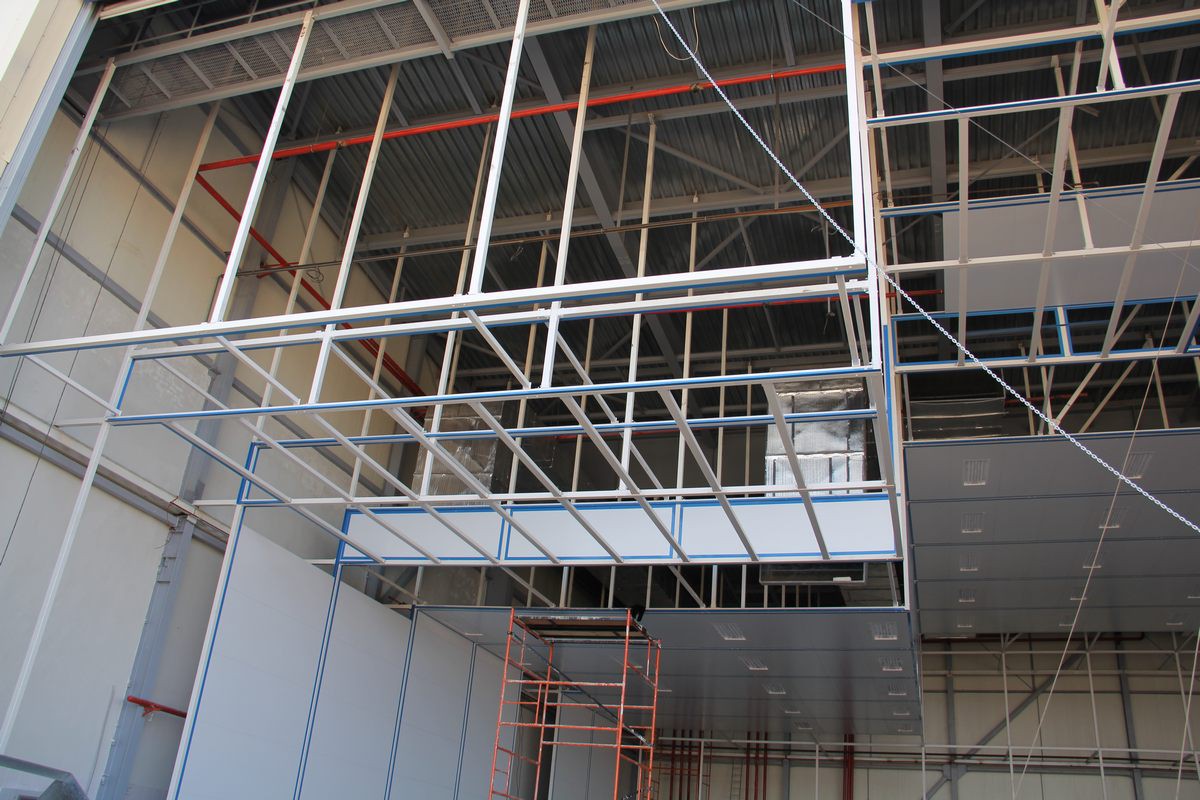

Конструкция камеры покраски: 10 секций

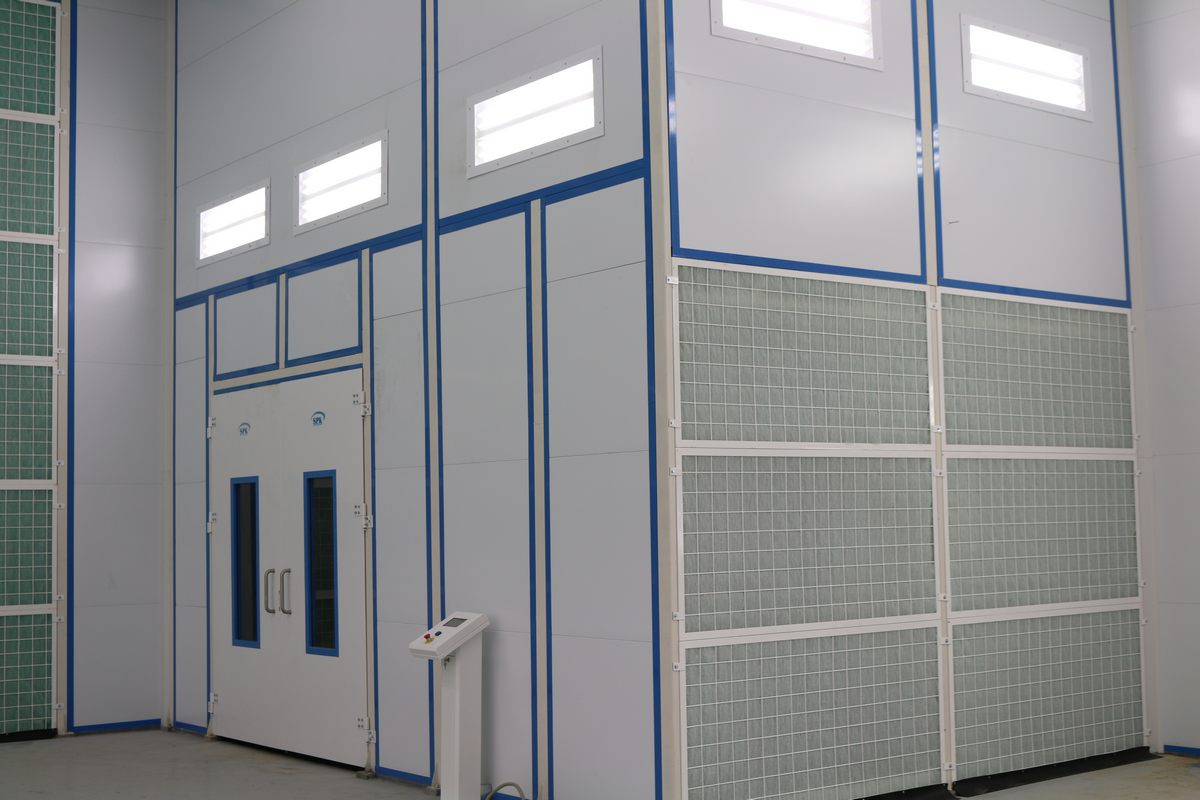

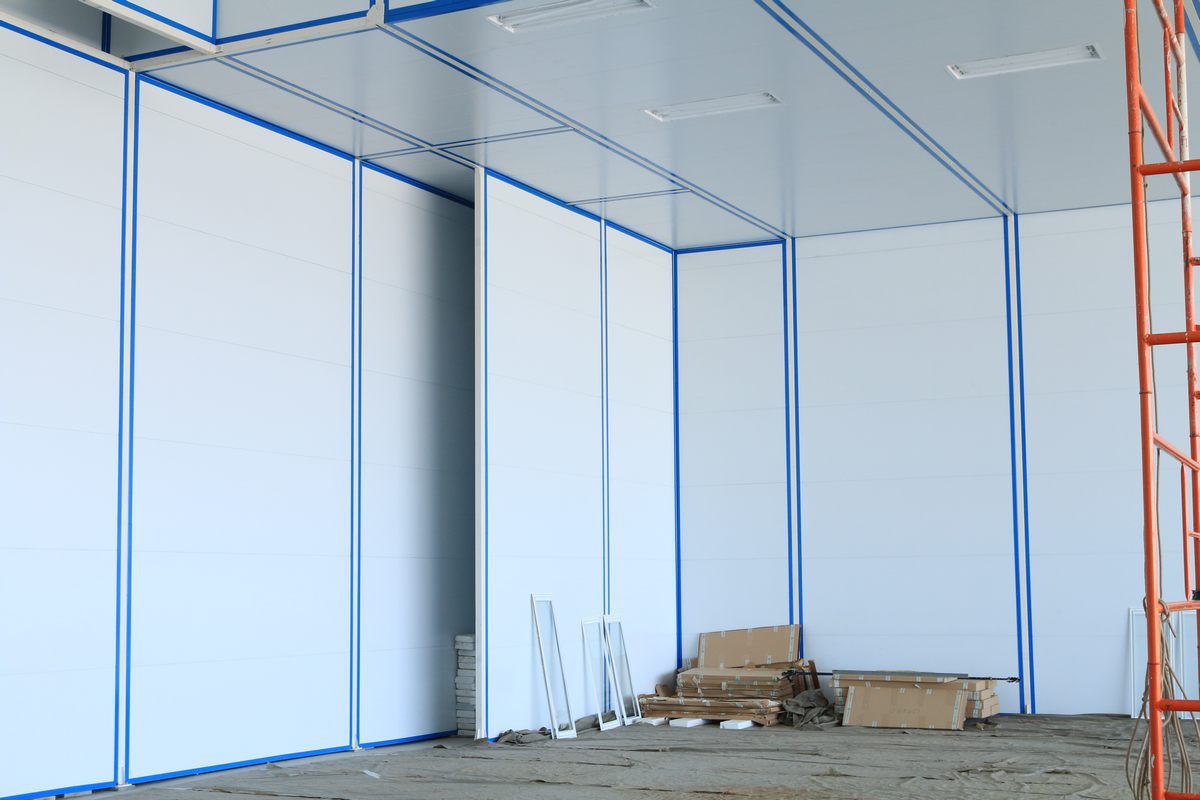

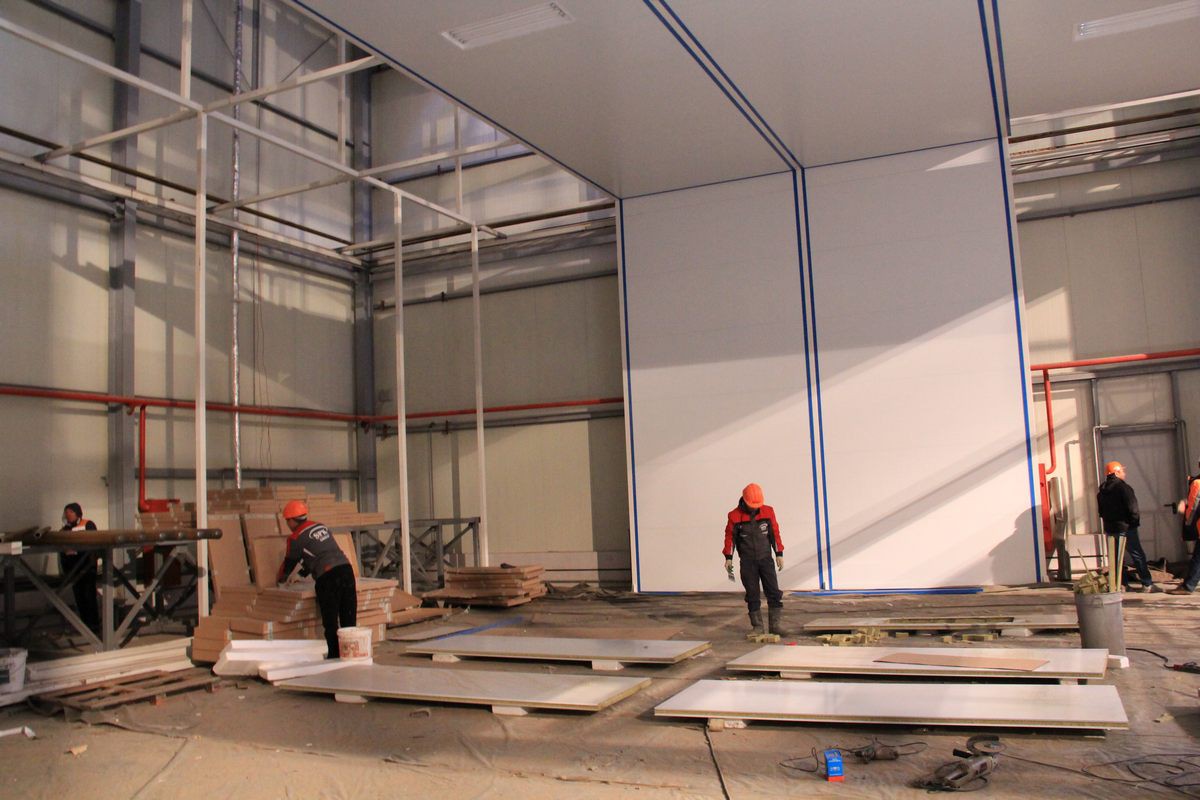

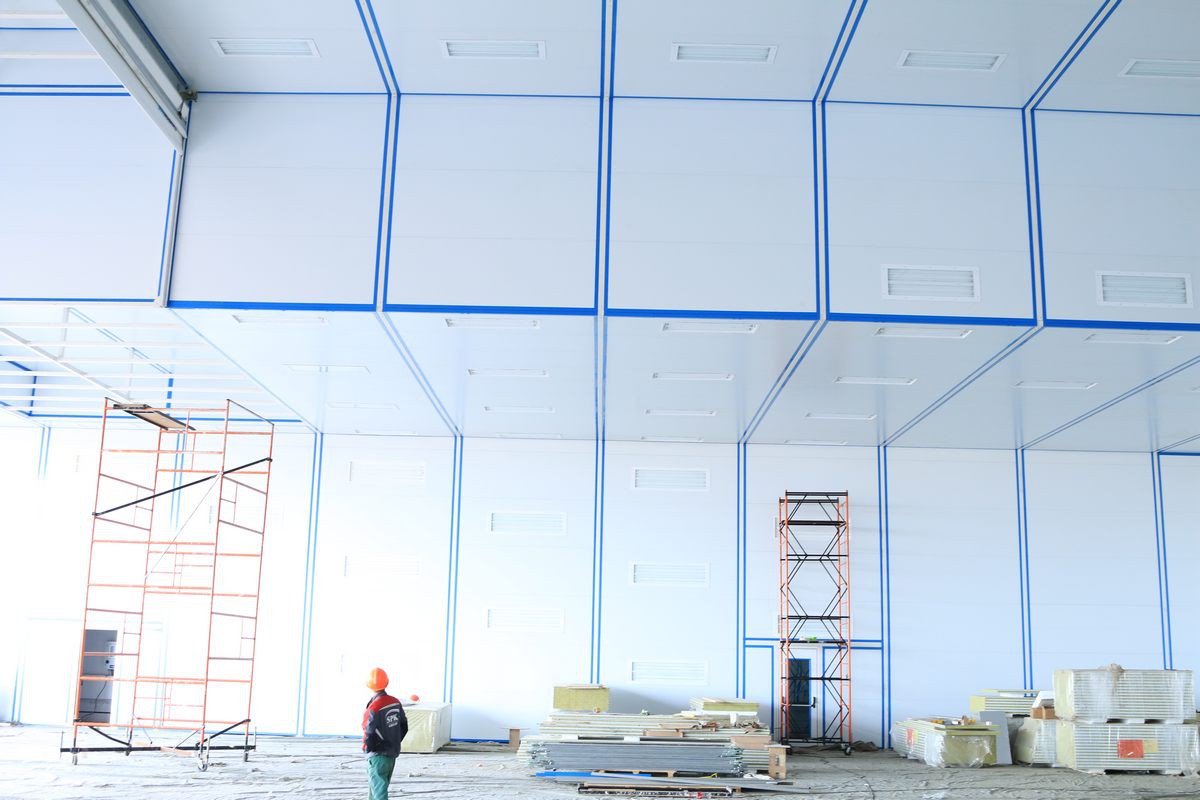

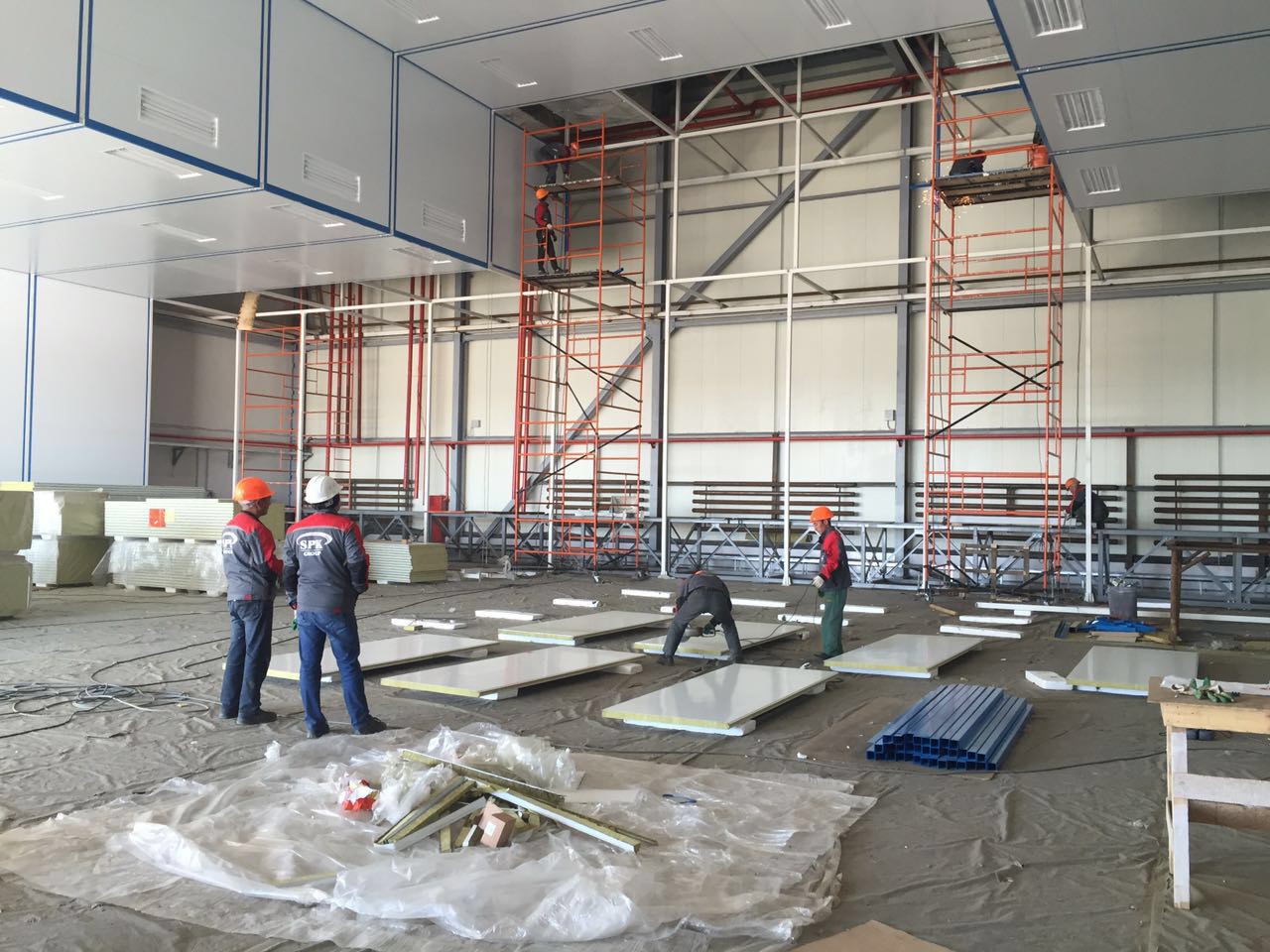

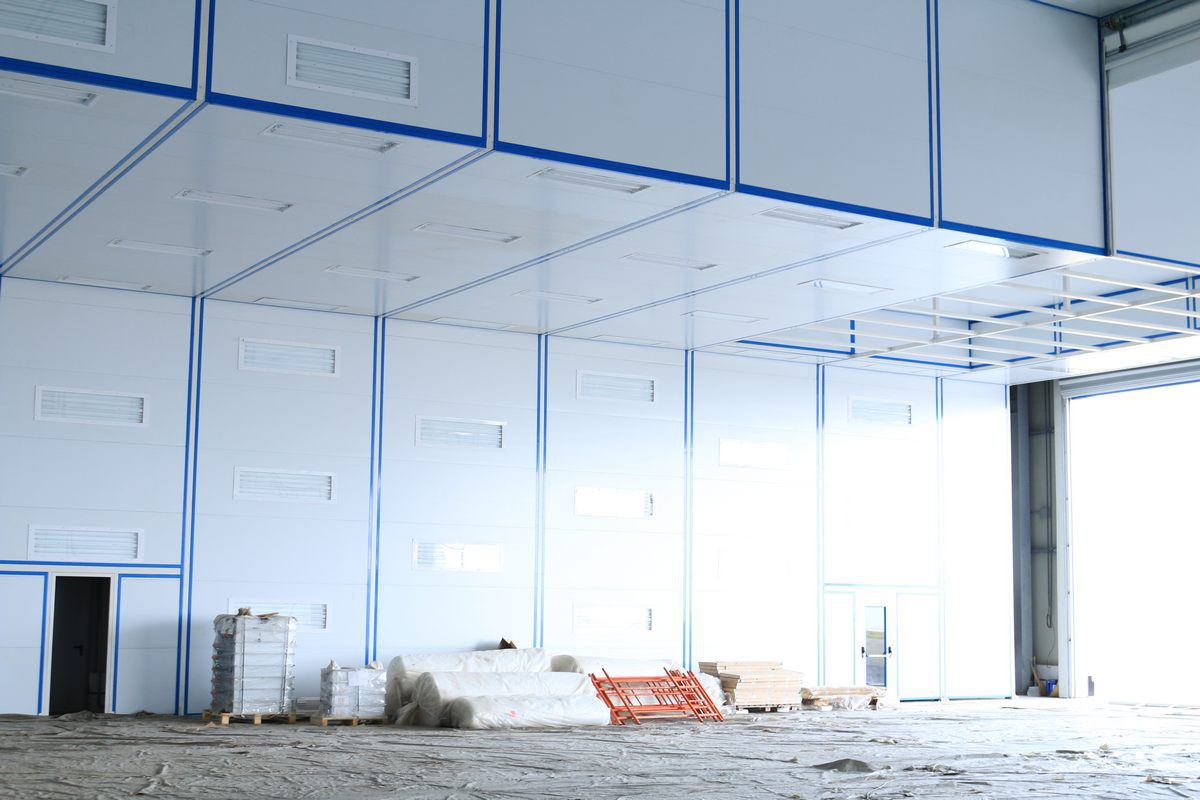

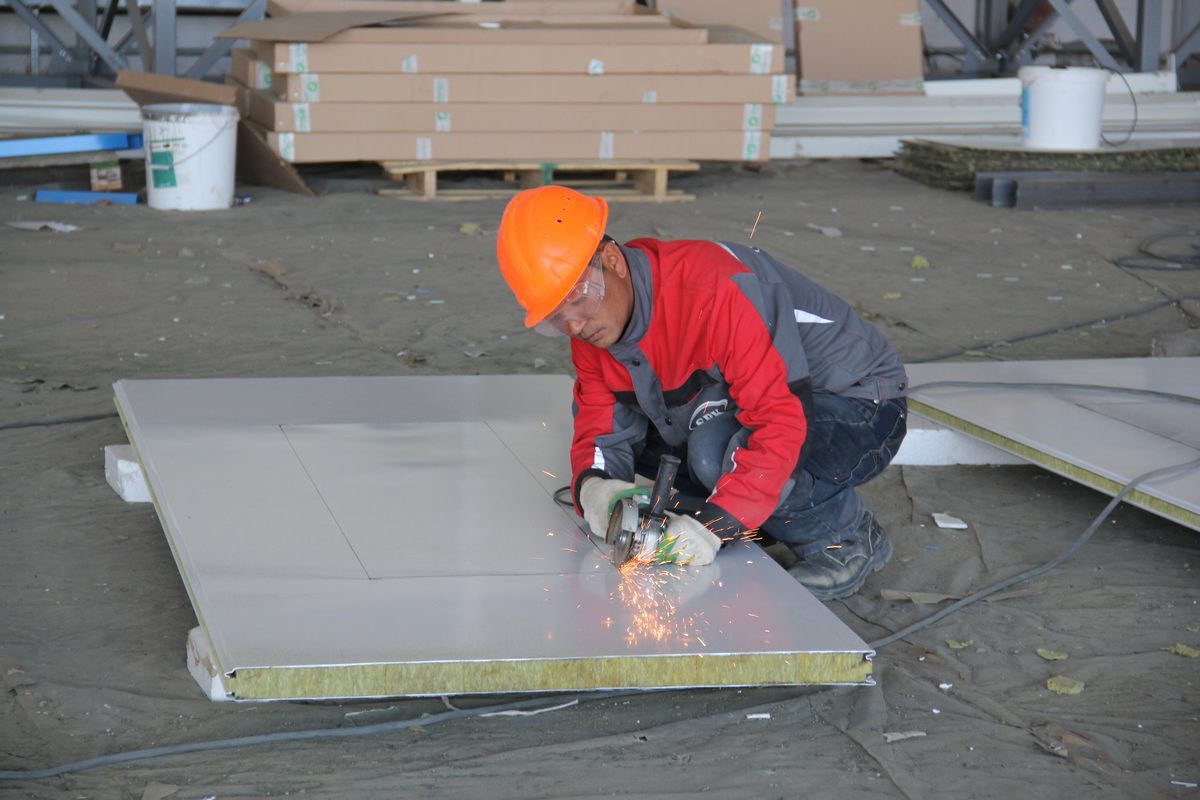

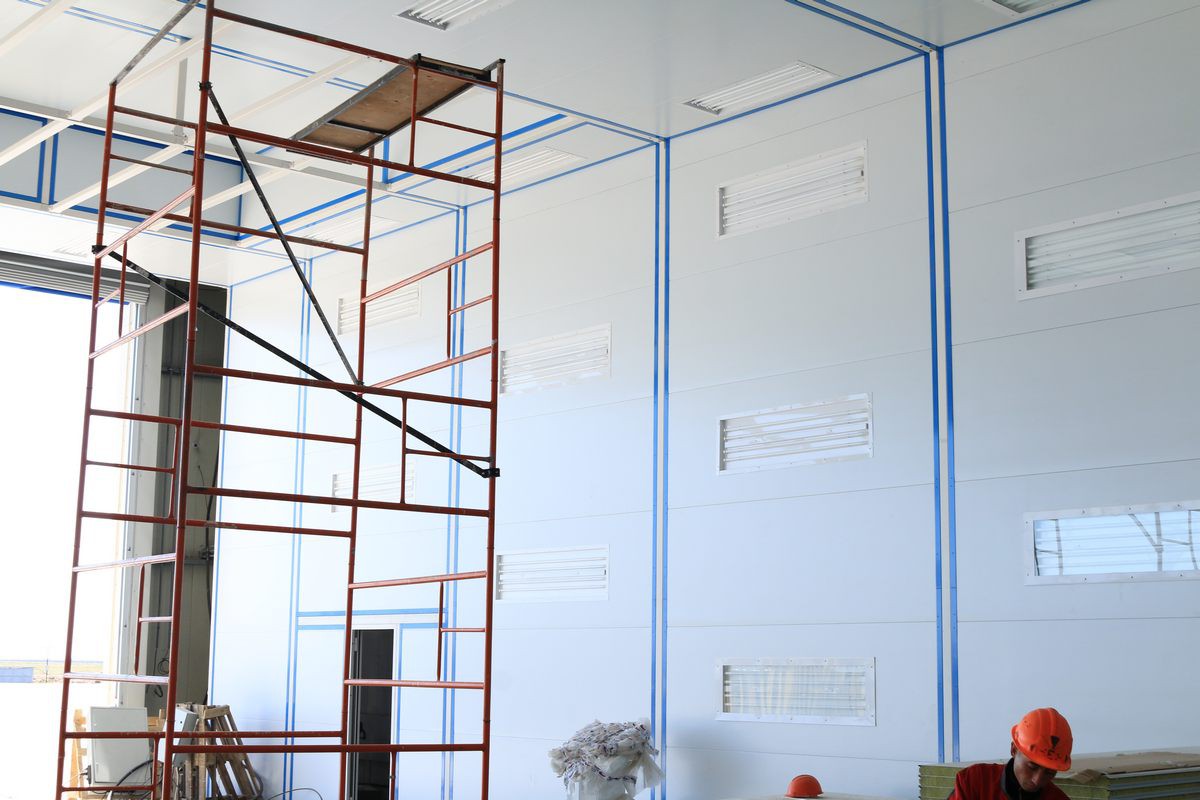

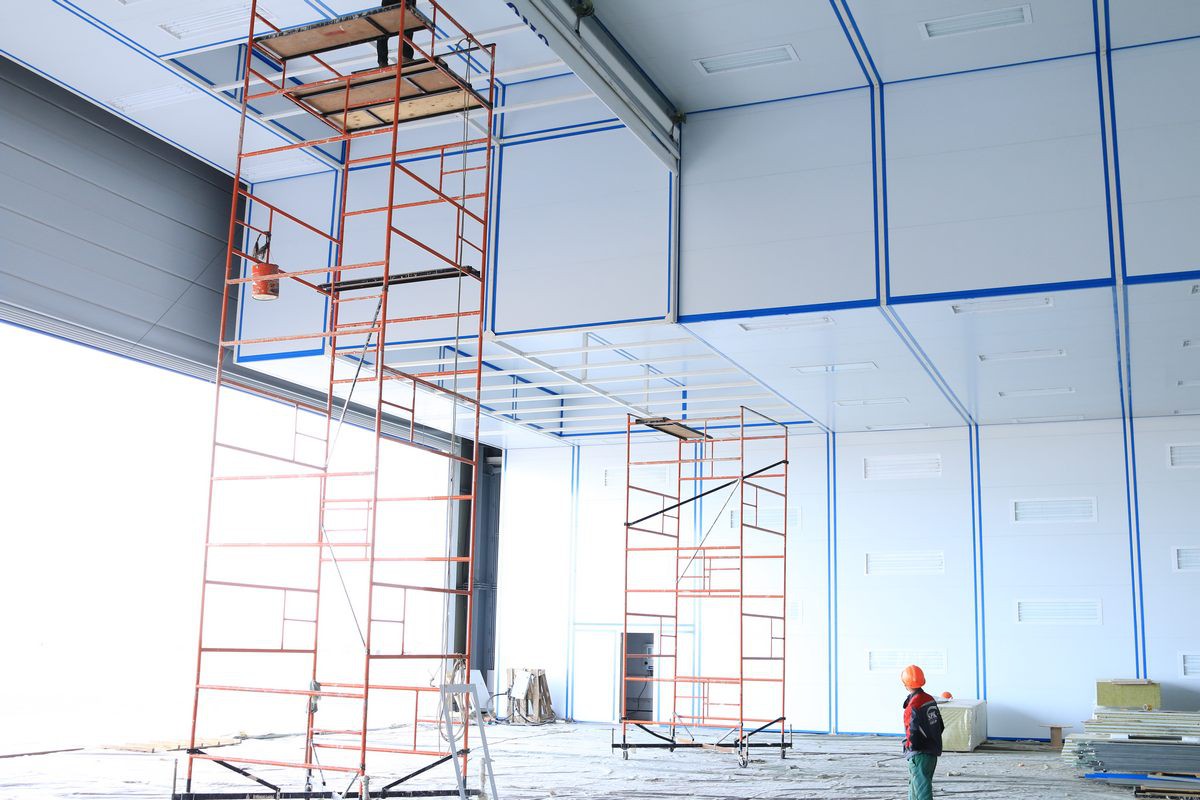

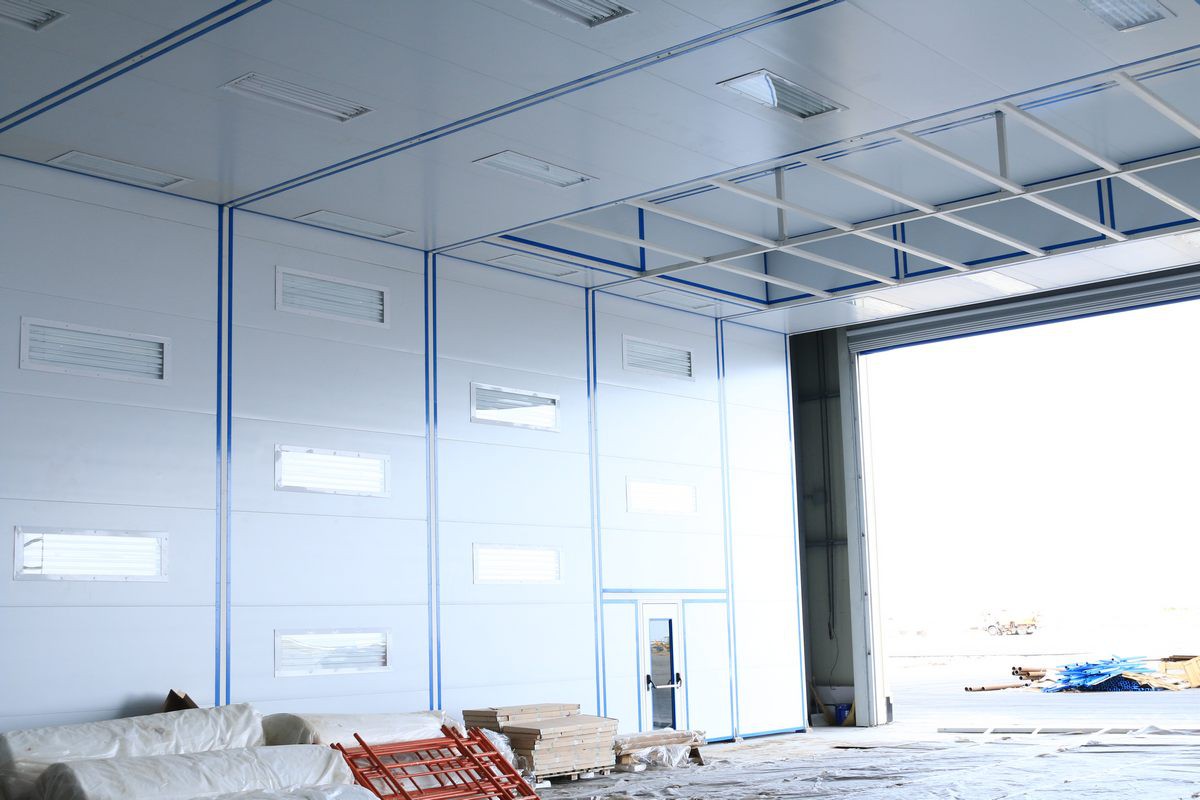

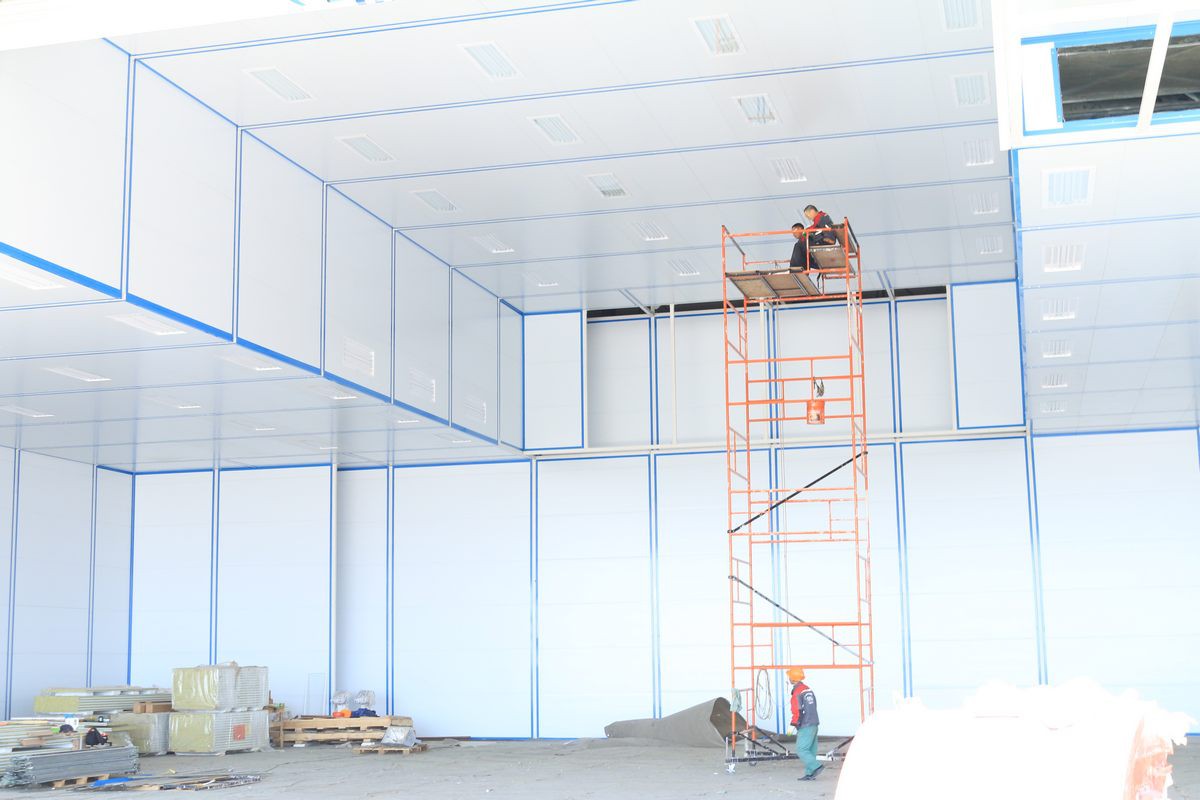

Панели стен: толщина 60 мм, толщина стали — 0.7 мм, наполнитель сэндвич-панелей — минеральная вата

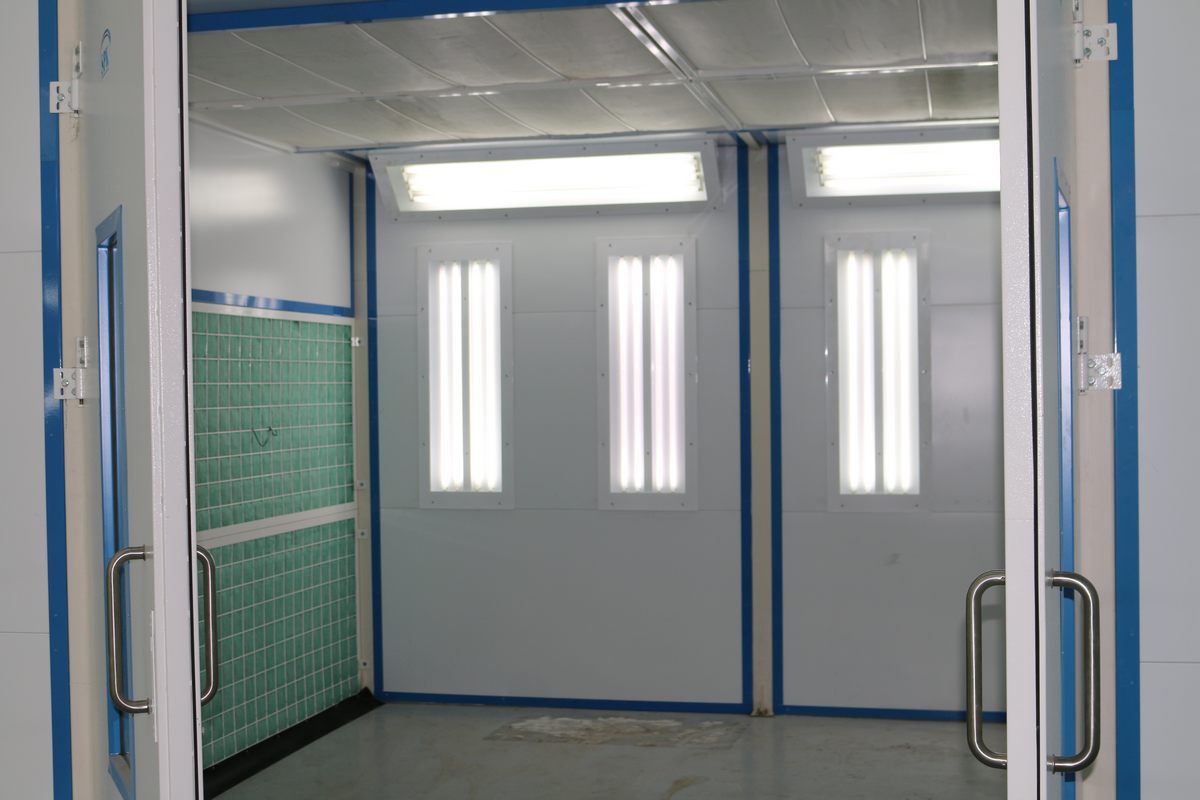

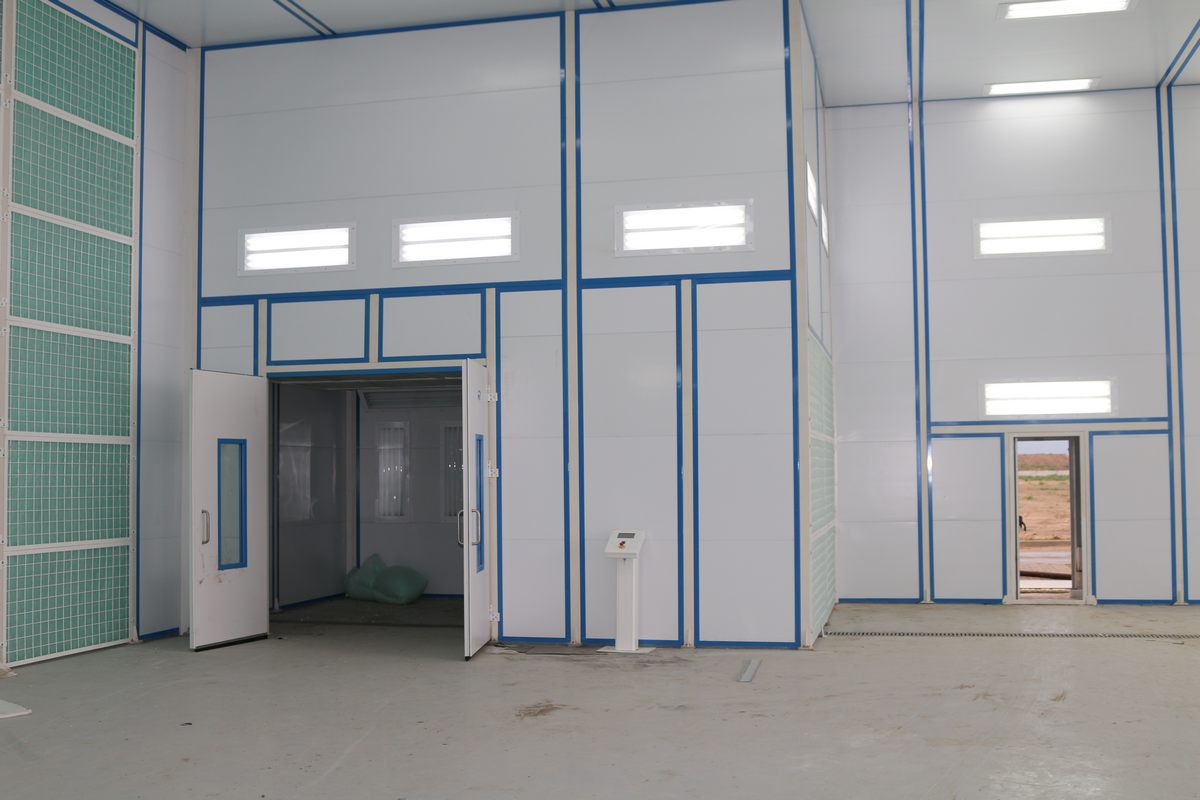

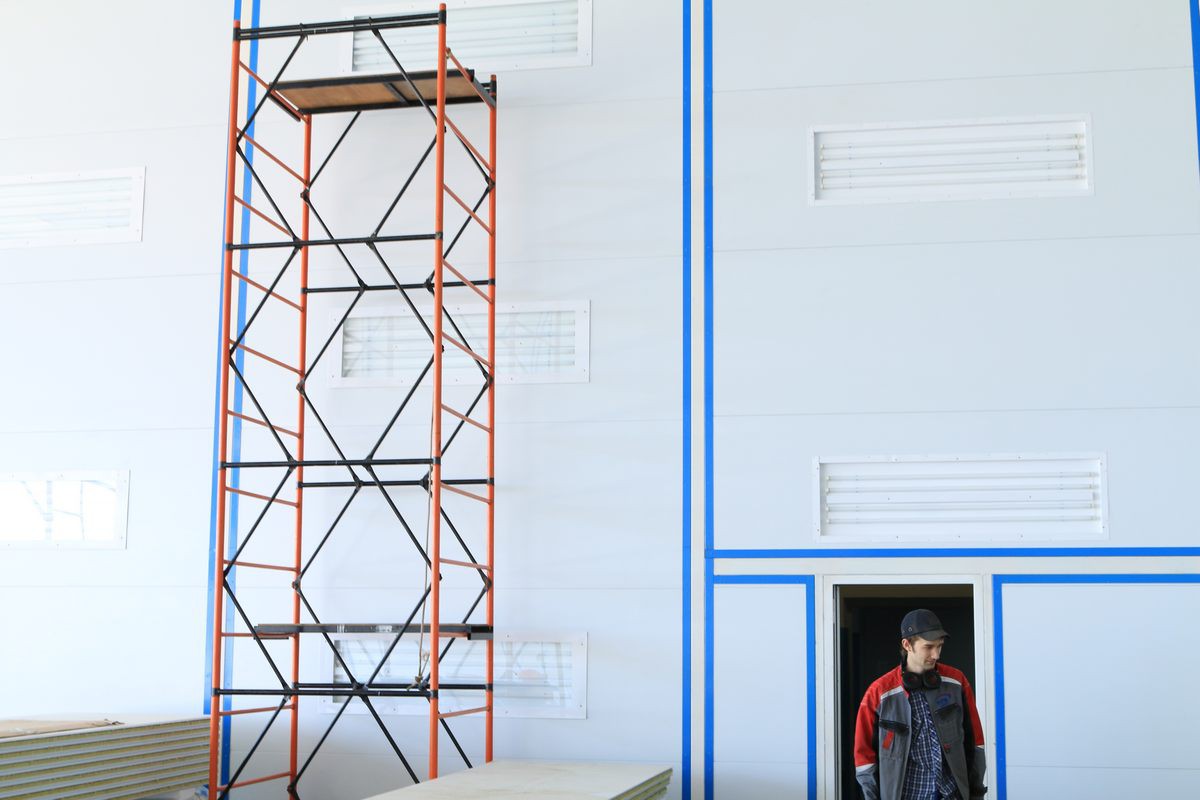

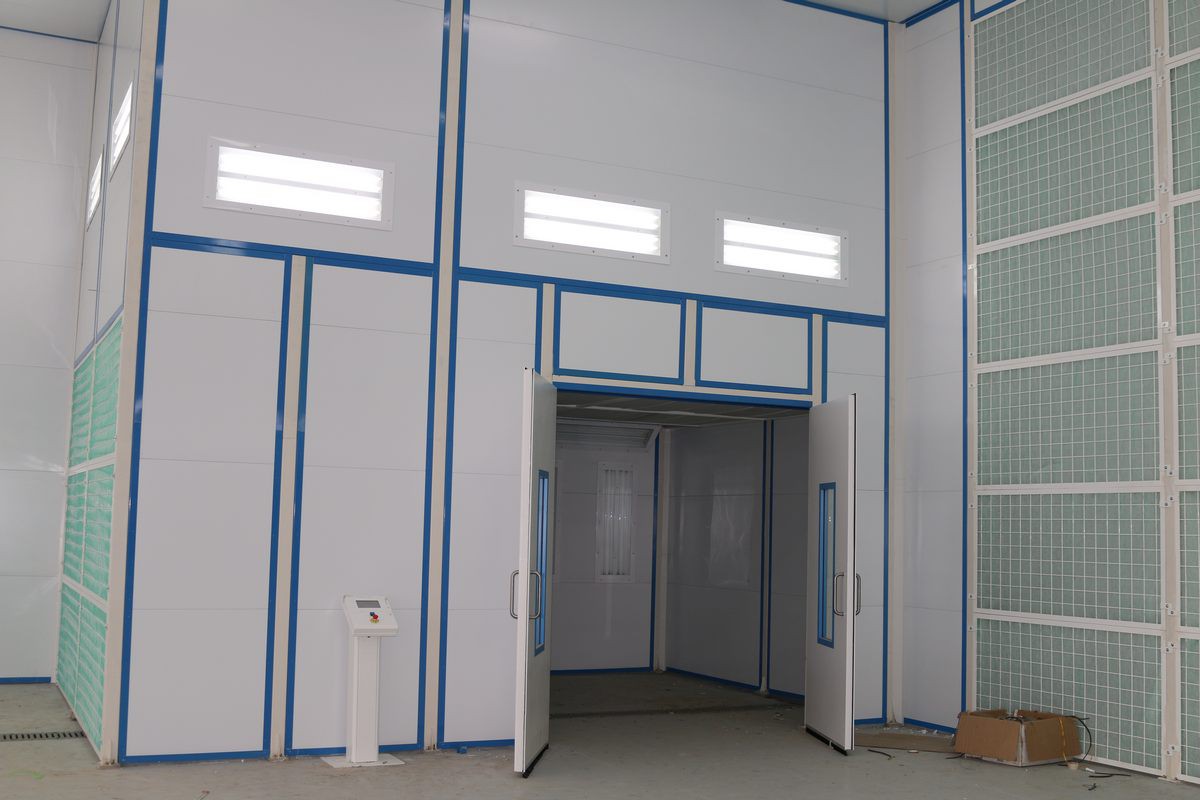

Дверь сервисная: 800×2 000 мм, 3 шт.

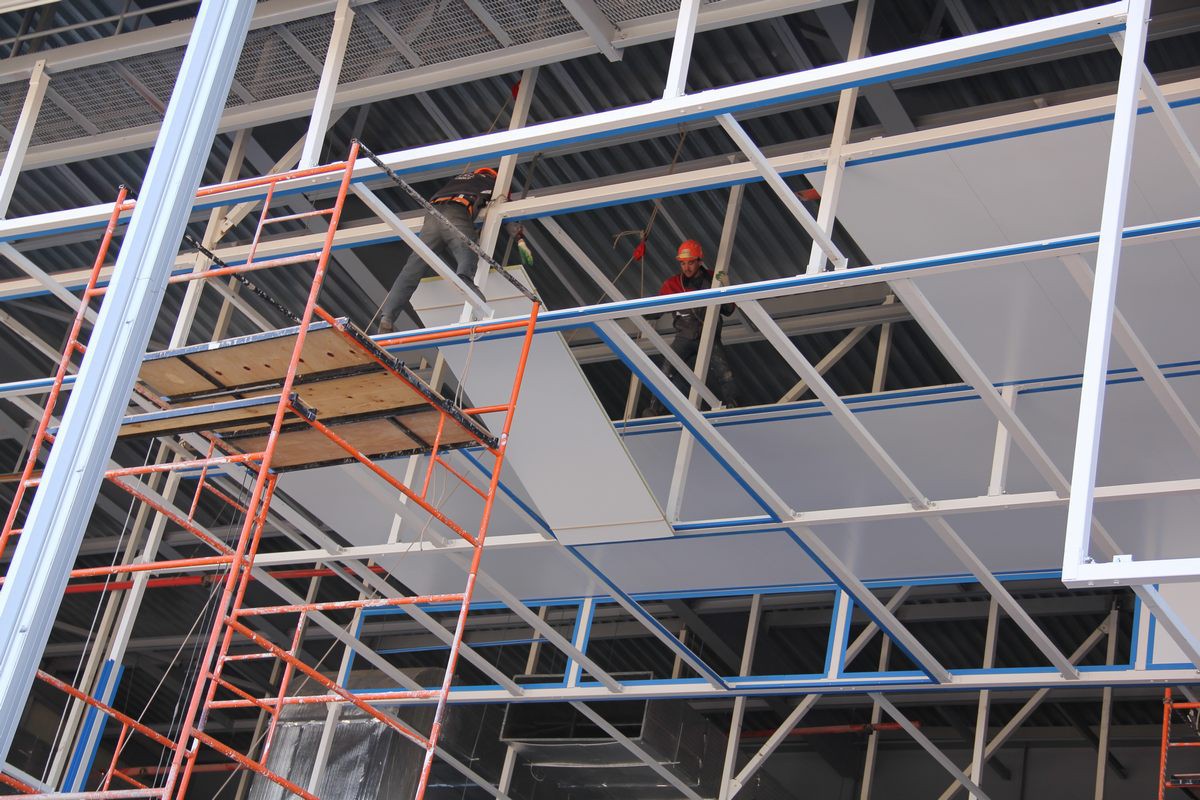

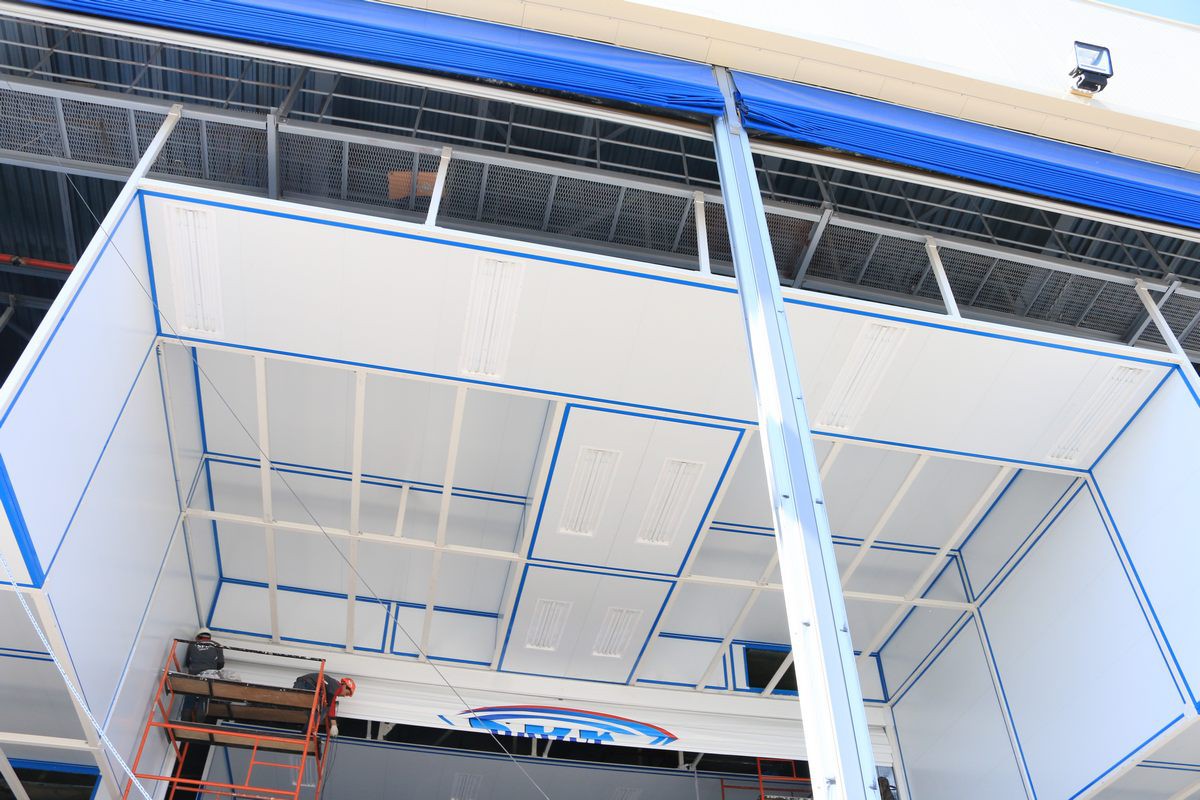

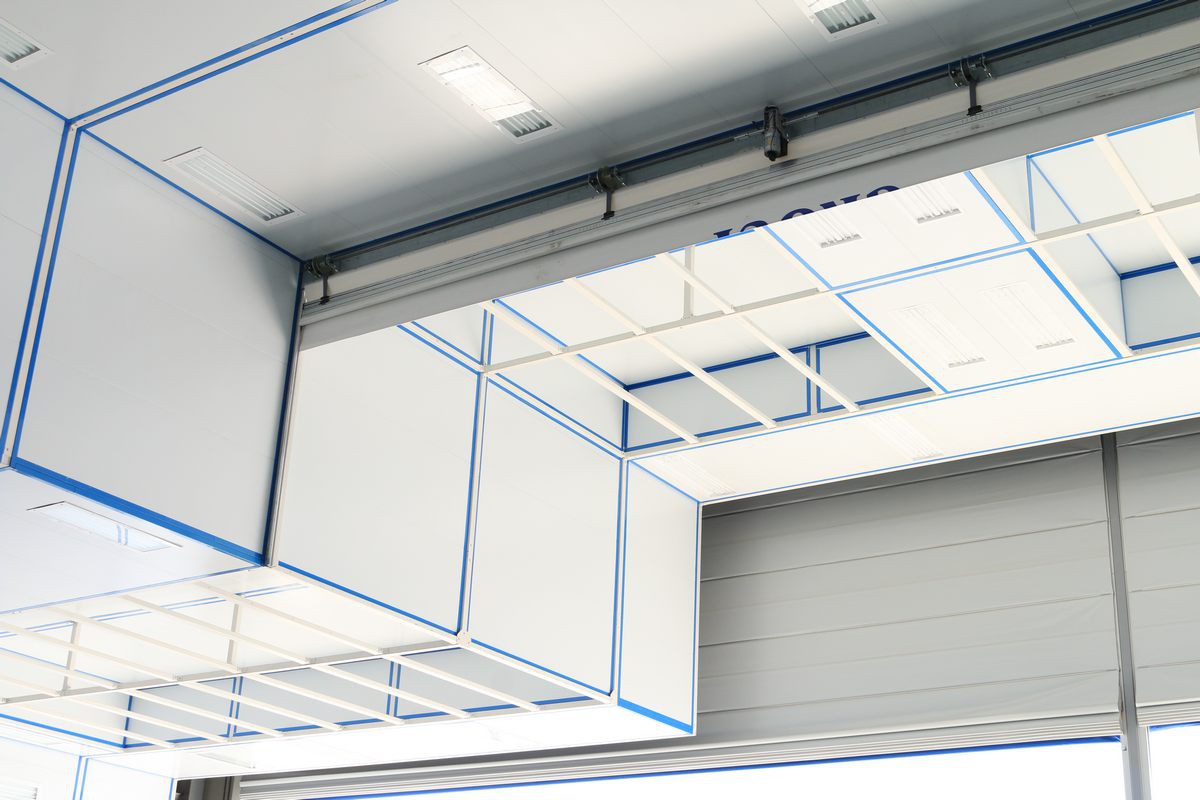

Описание крыши: прямая форма, в основе сендвич-панели

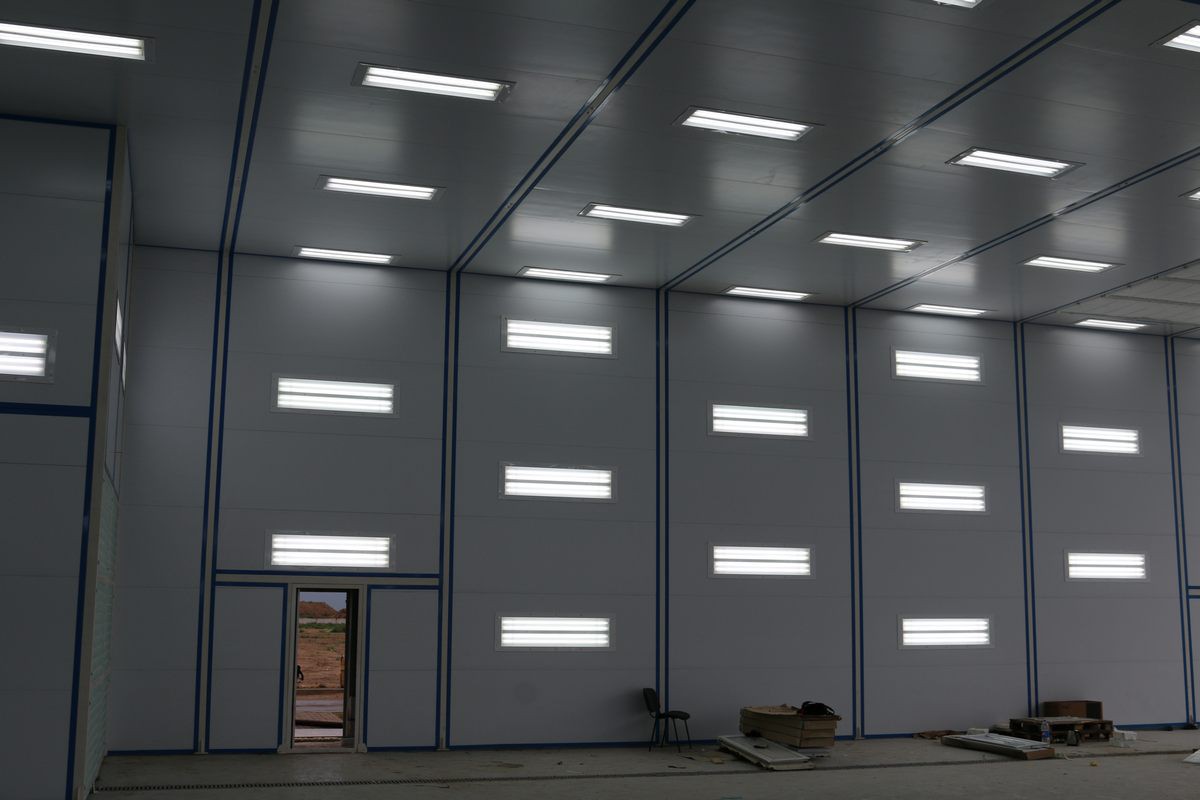

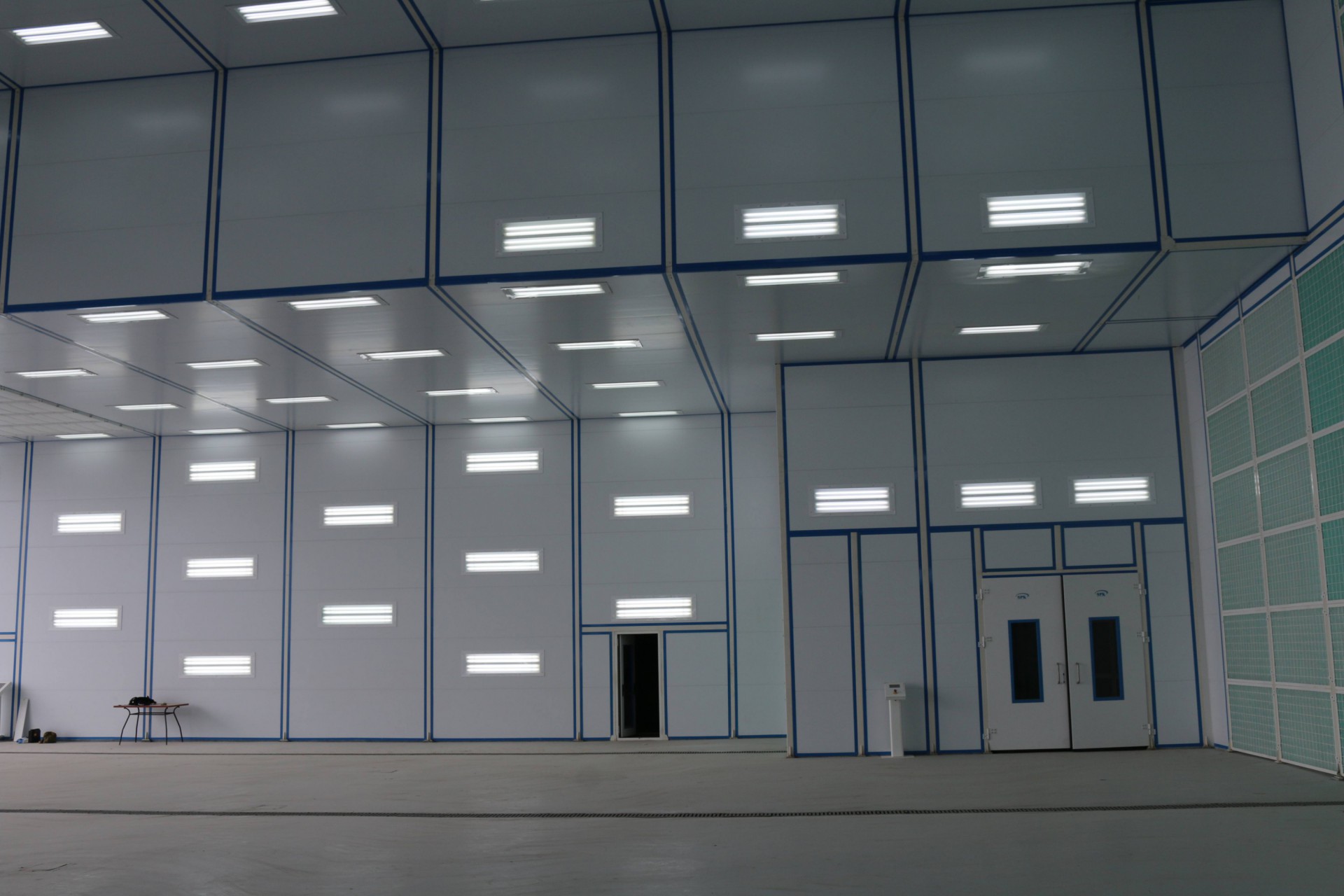

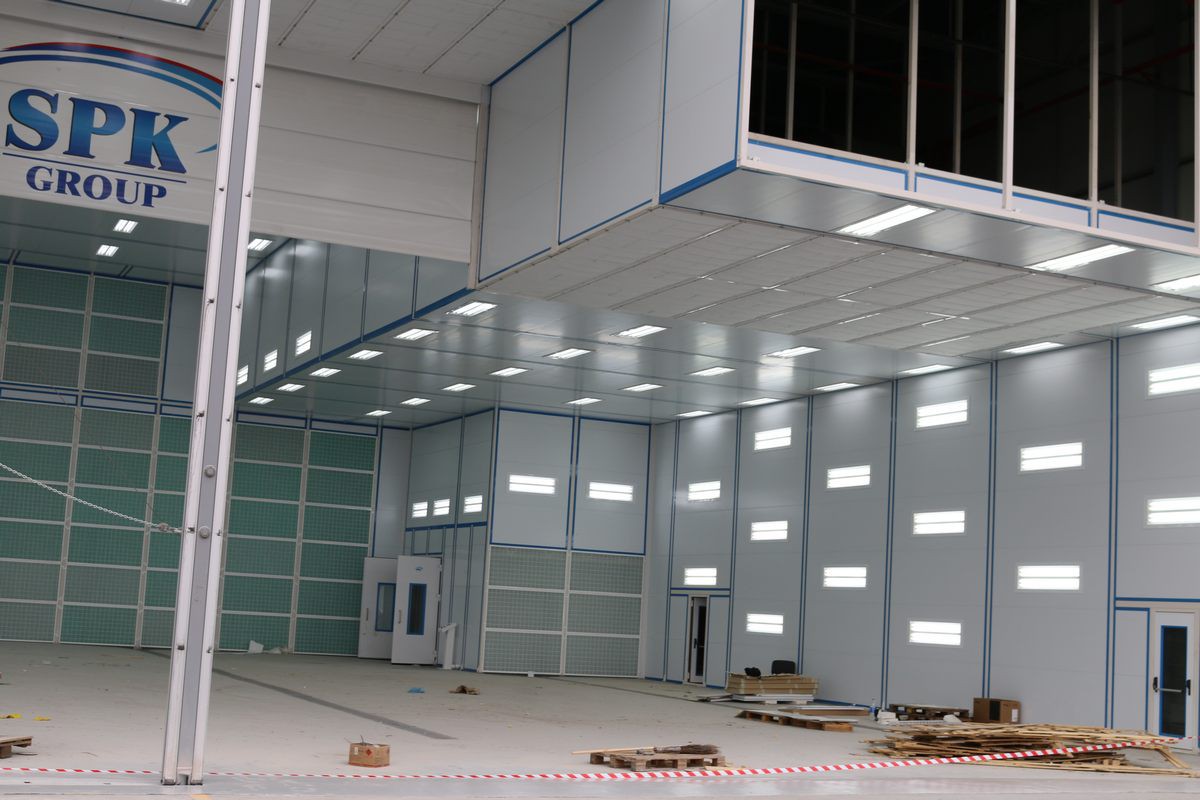

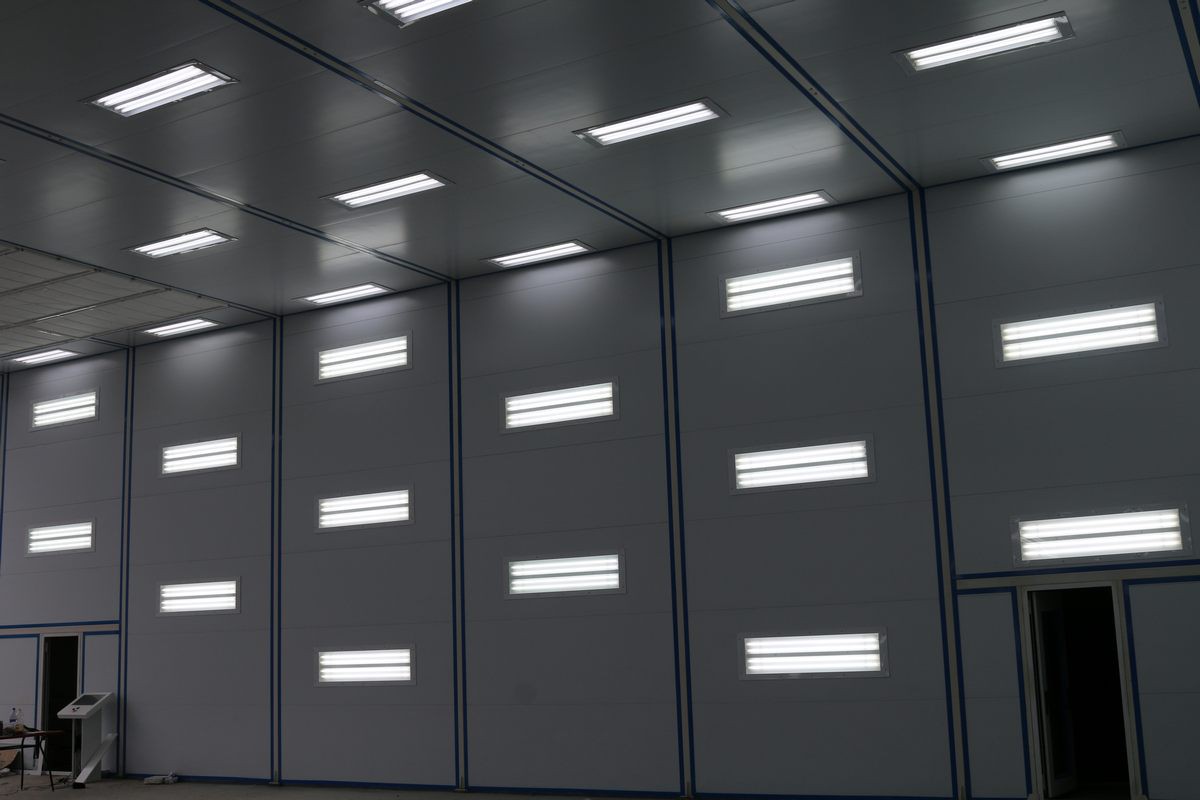

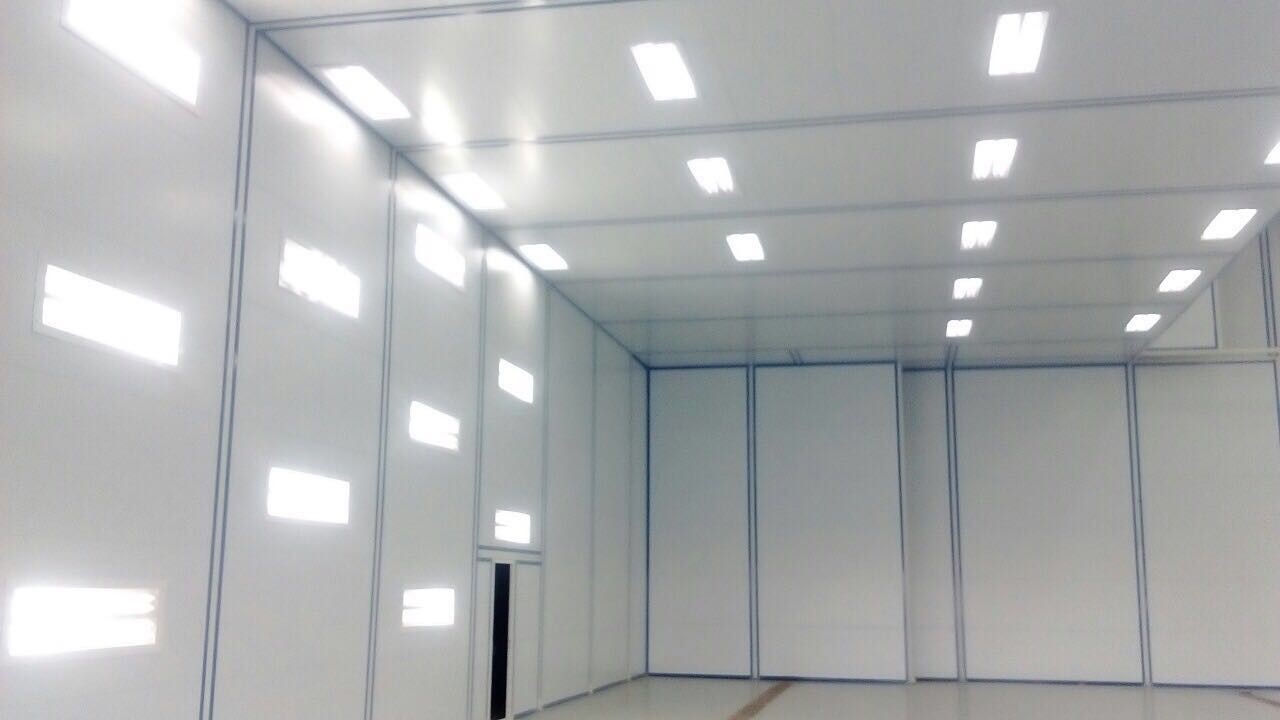

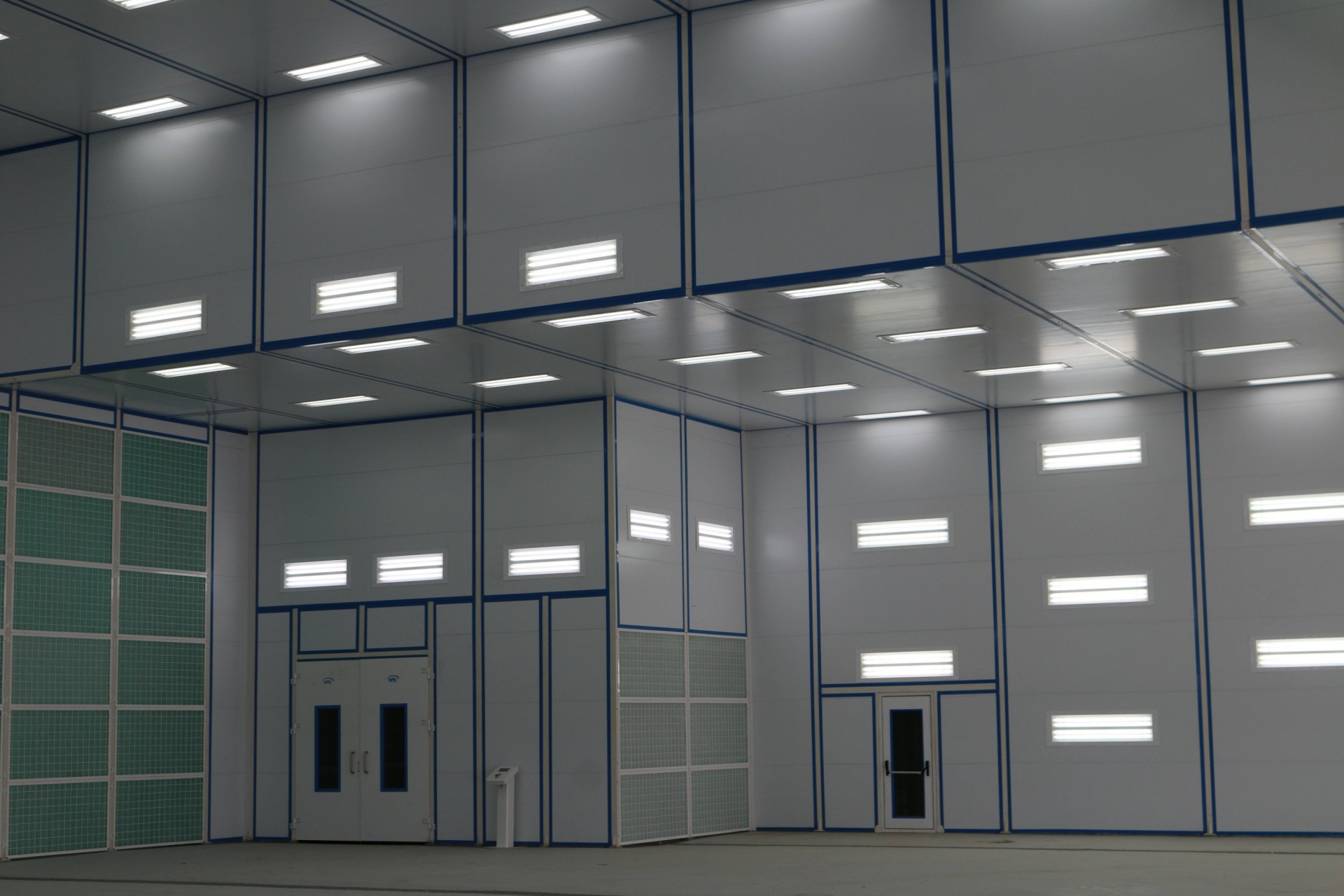

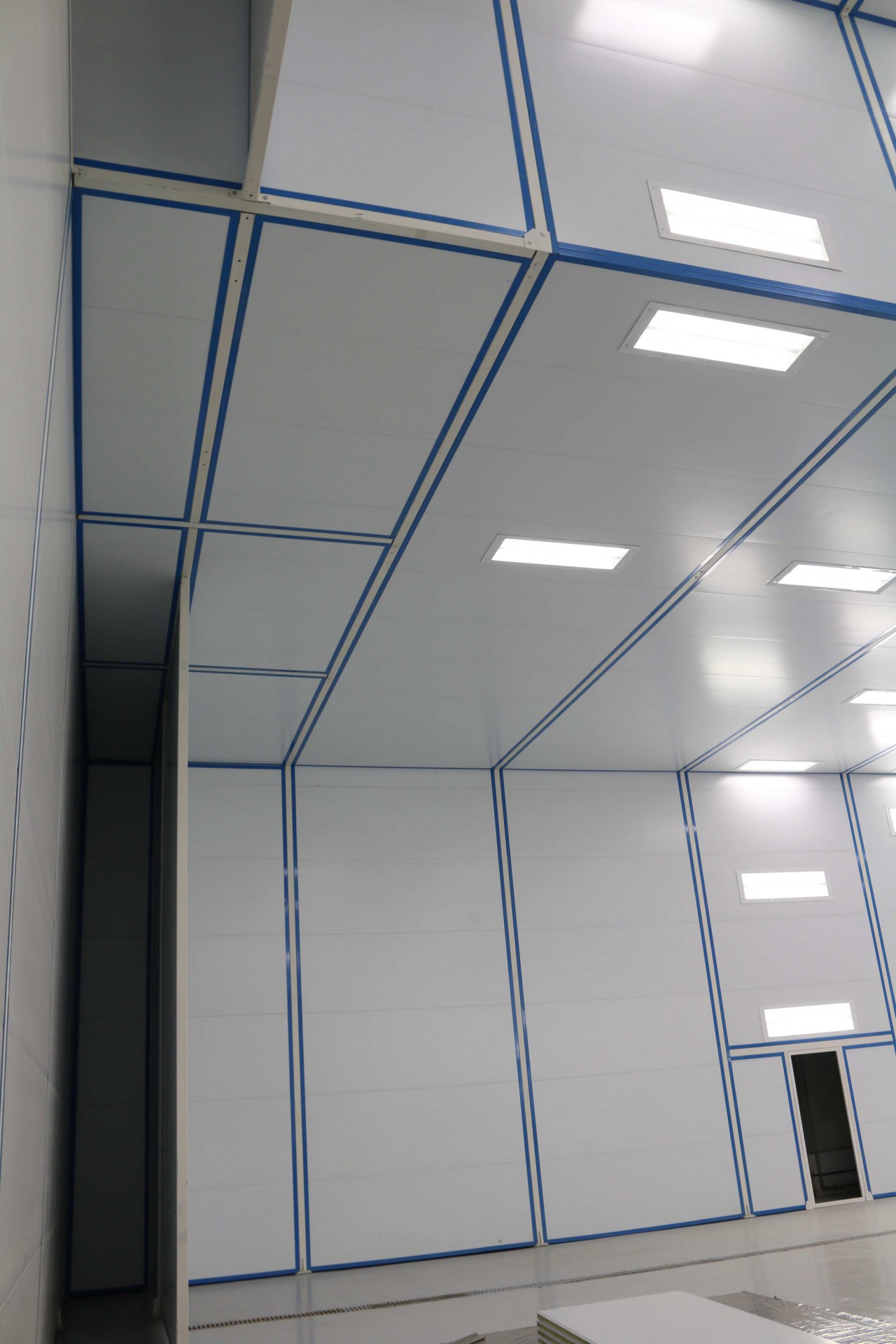

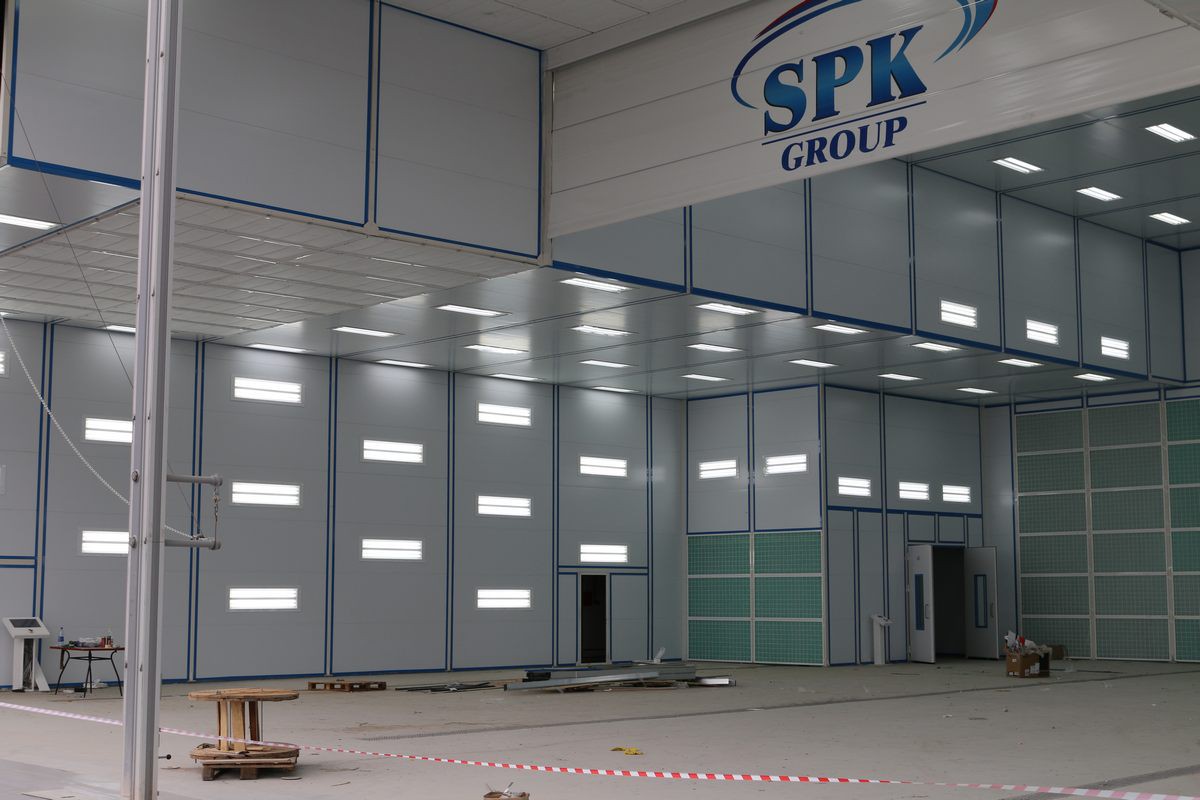

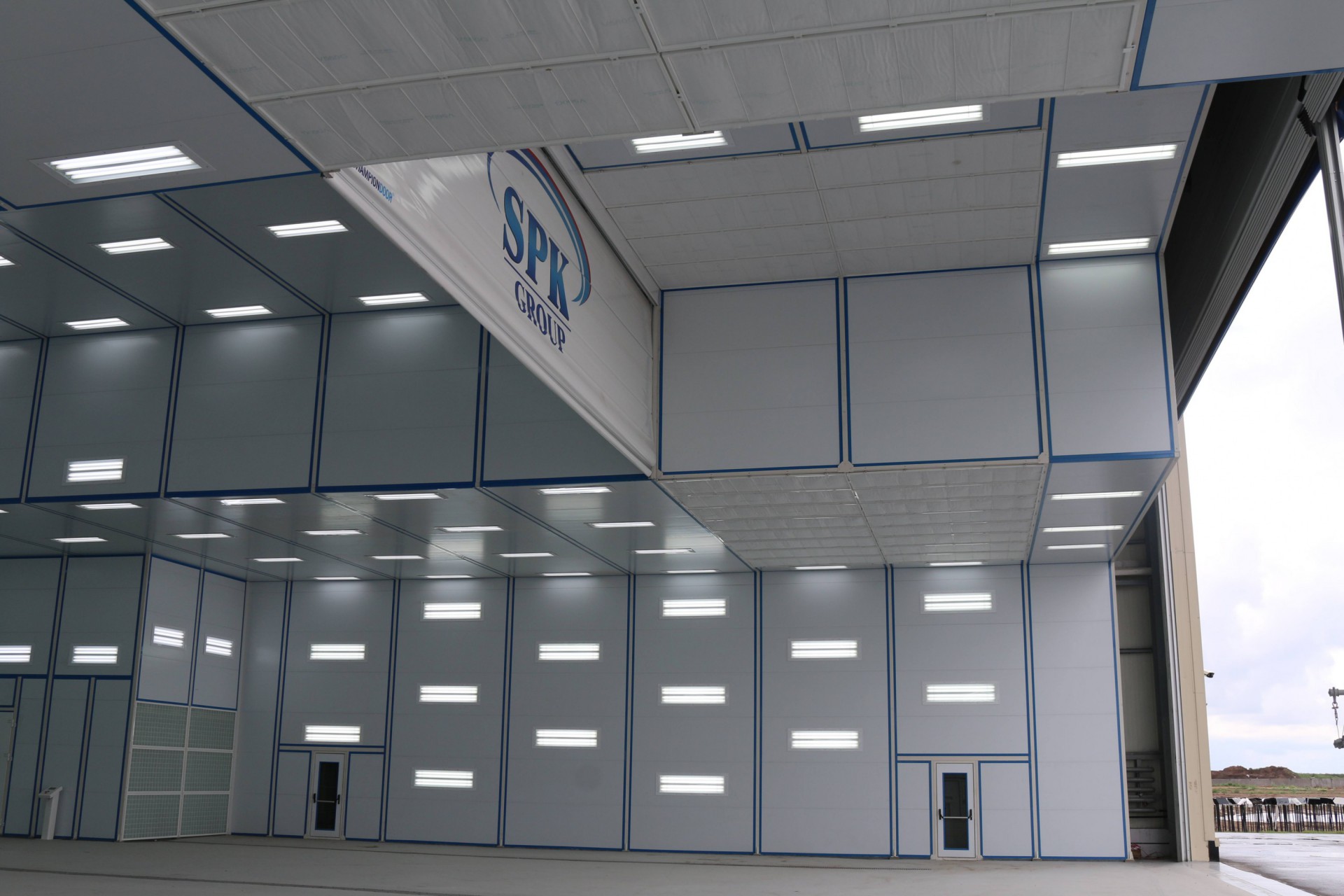

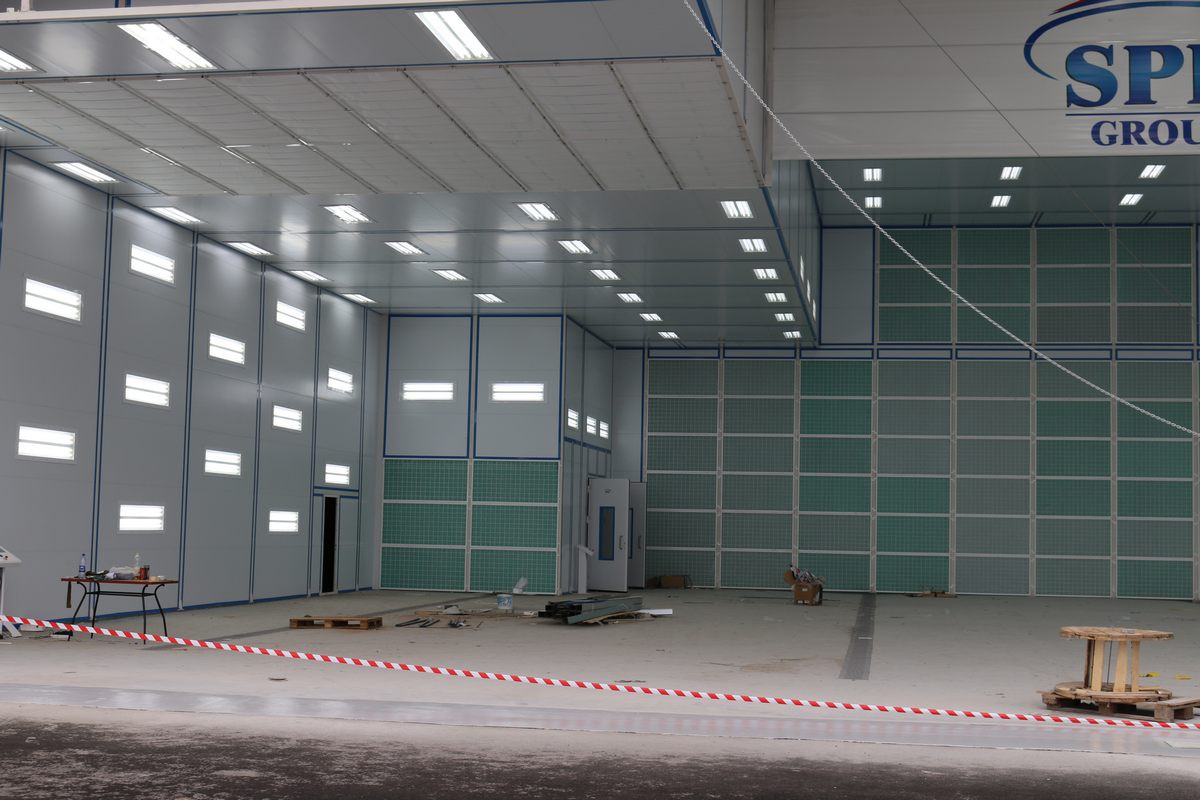

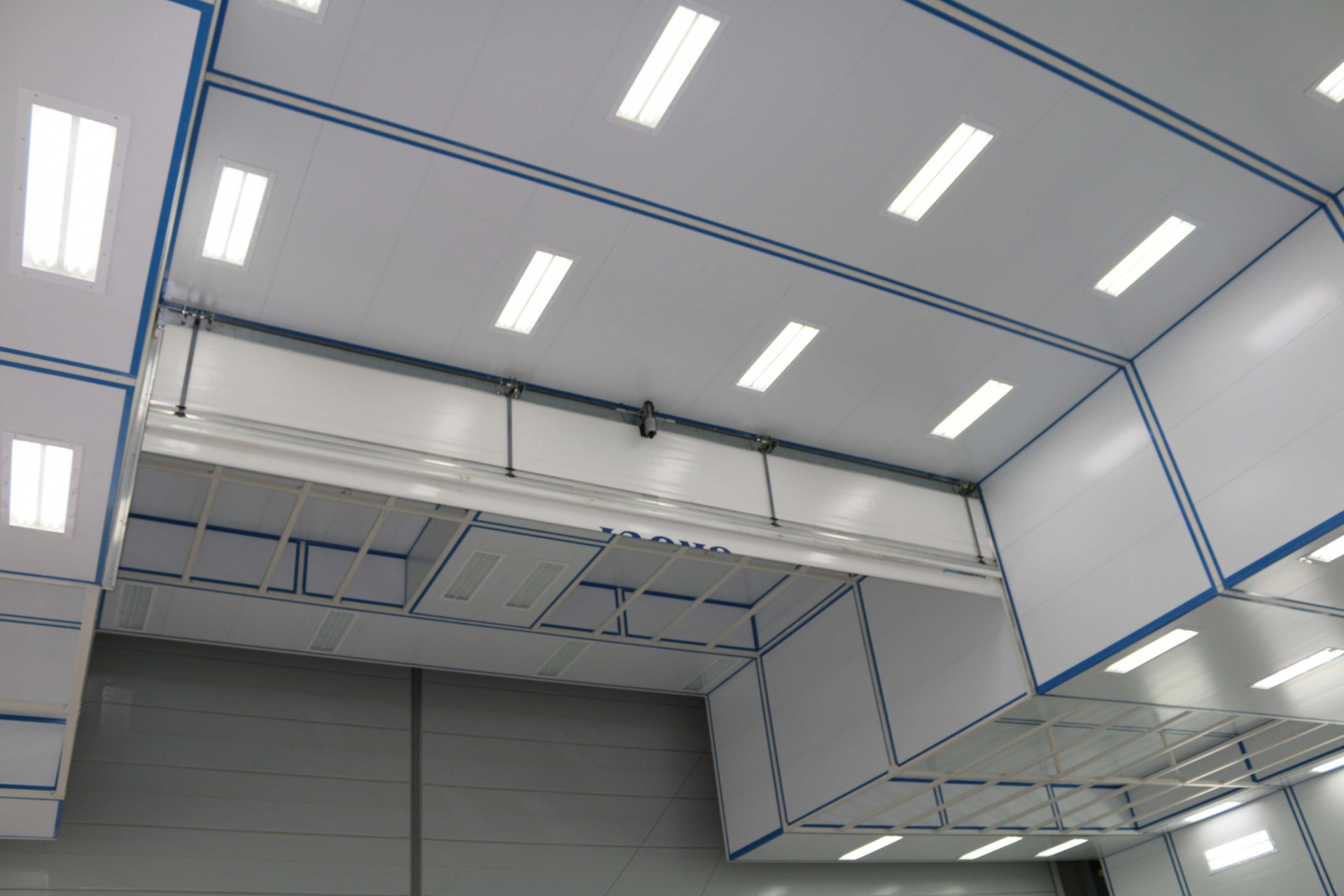

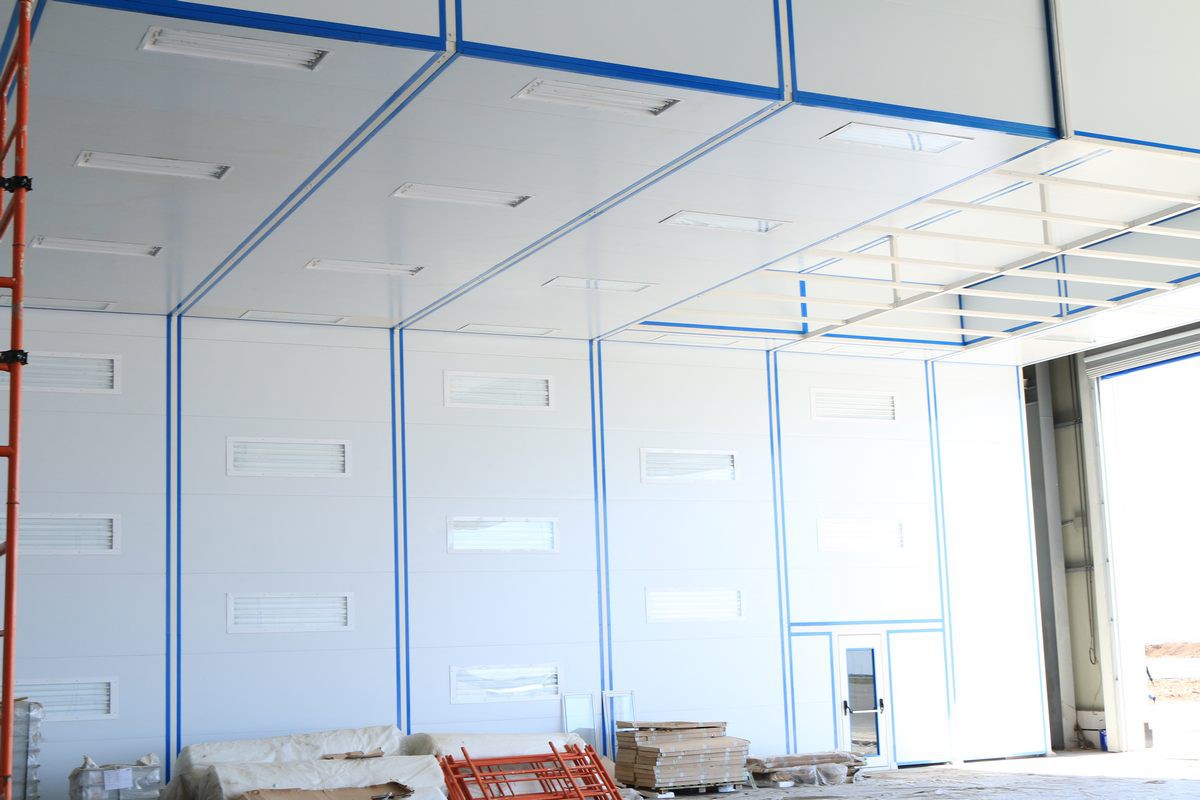

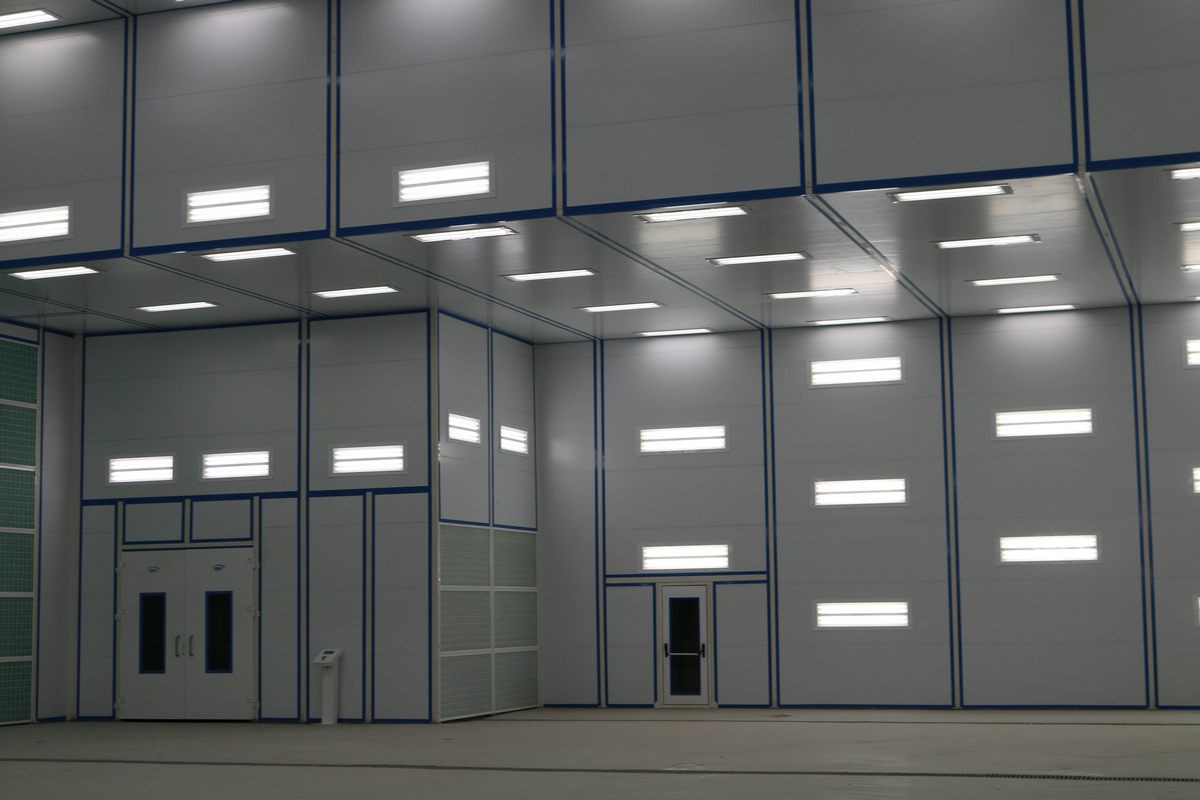

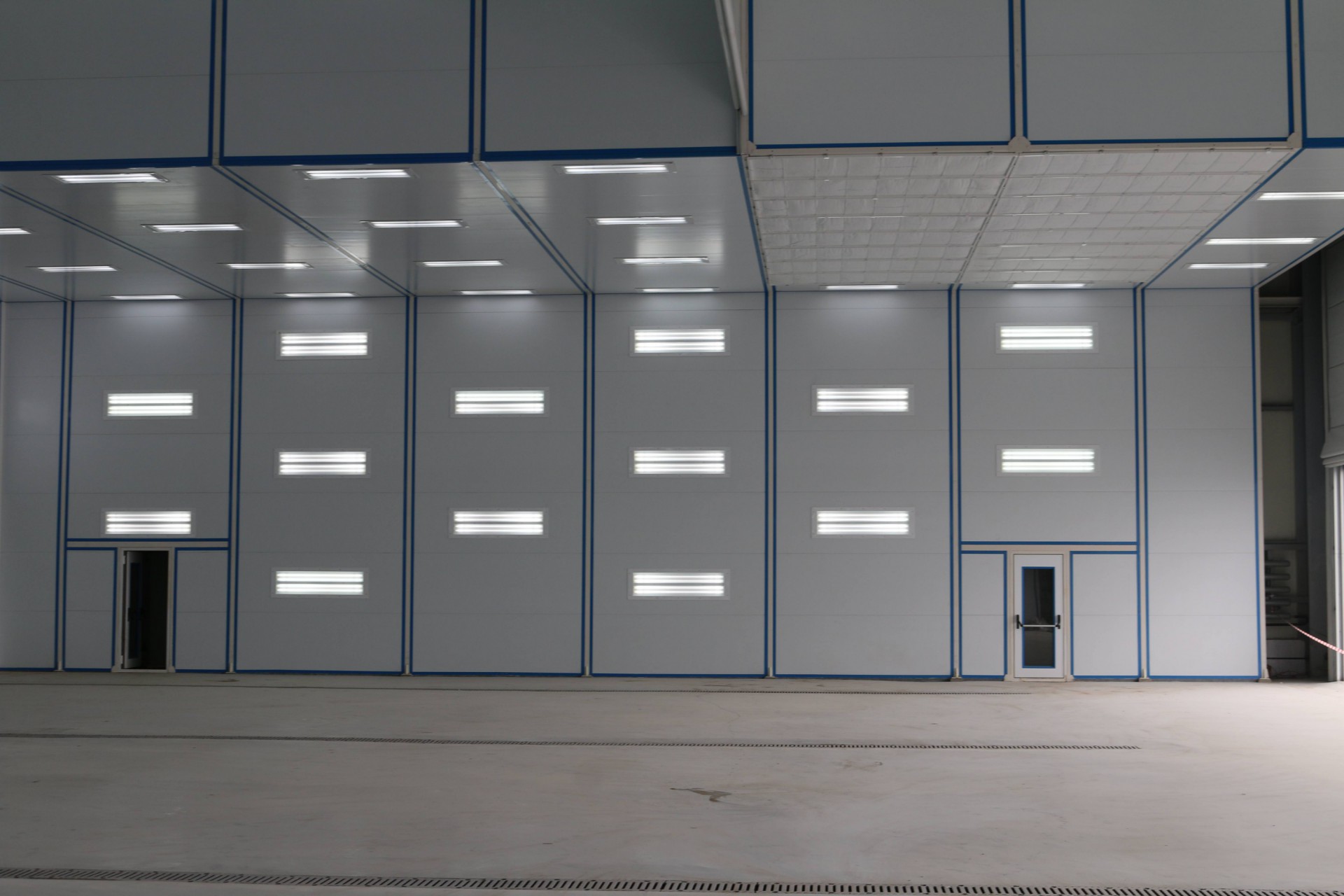

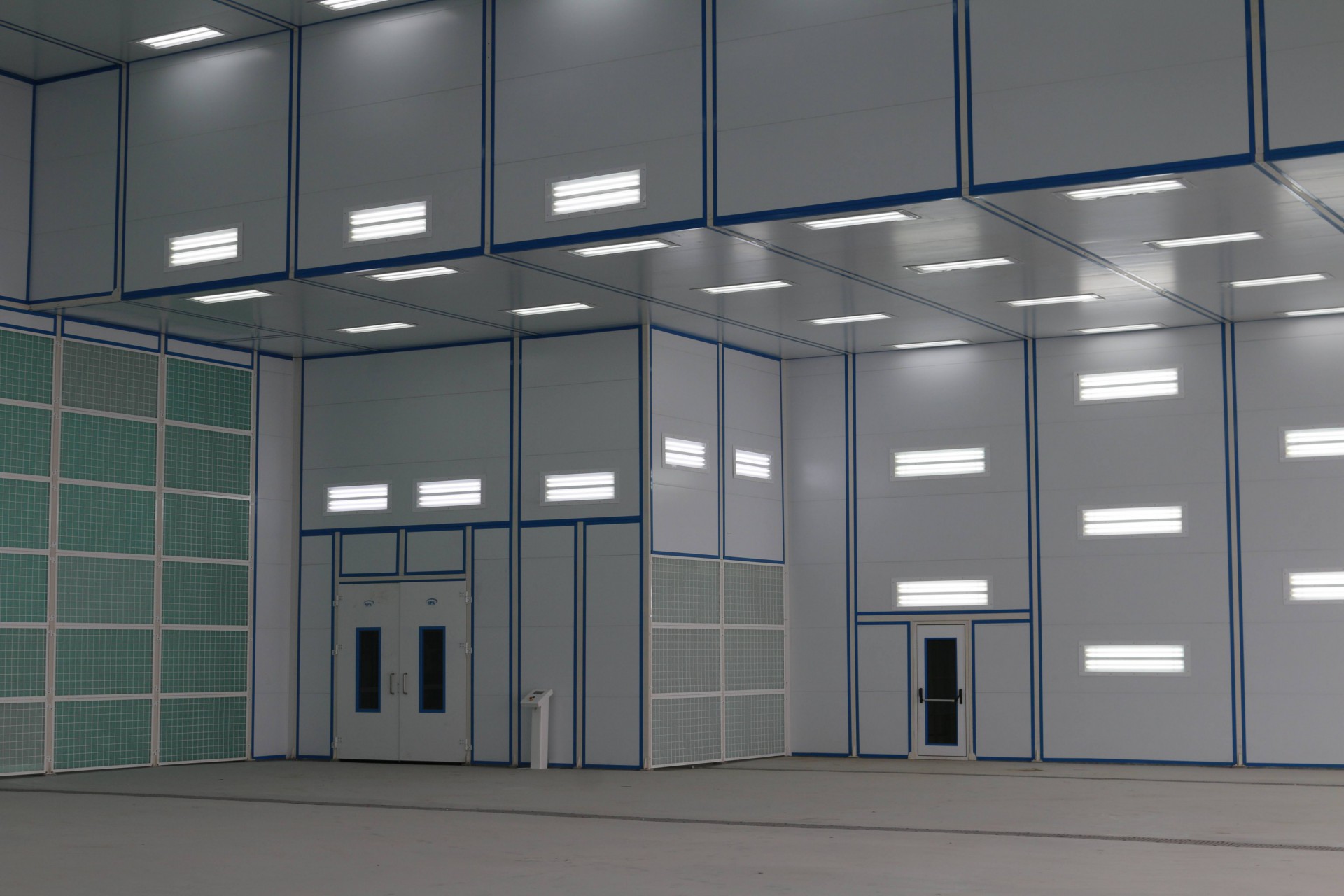

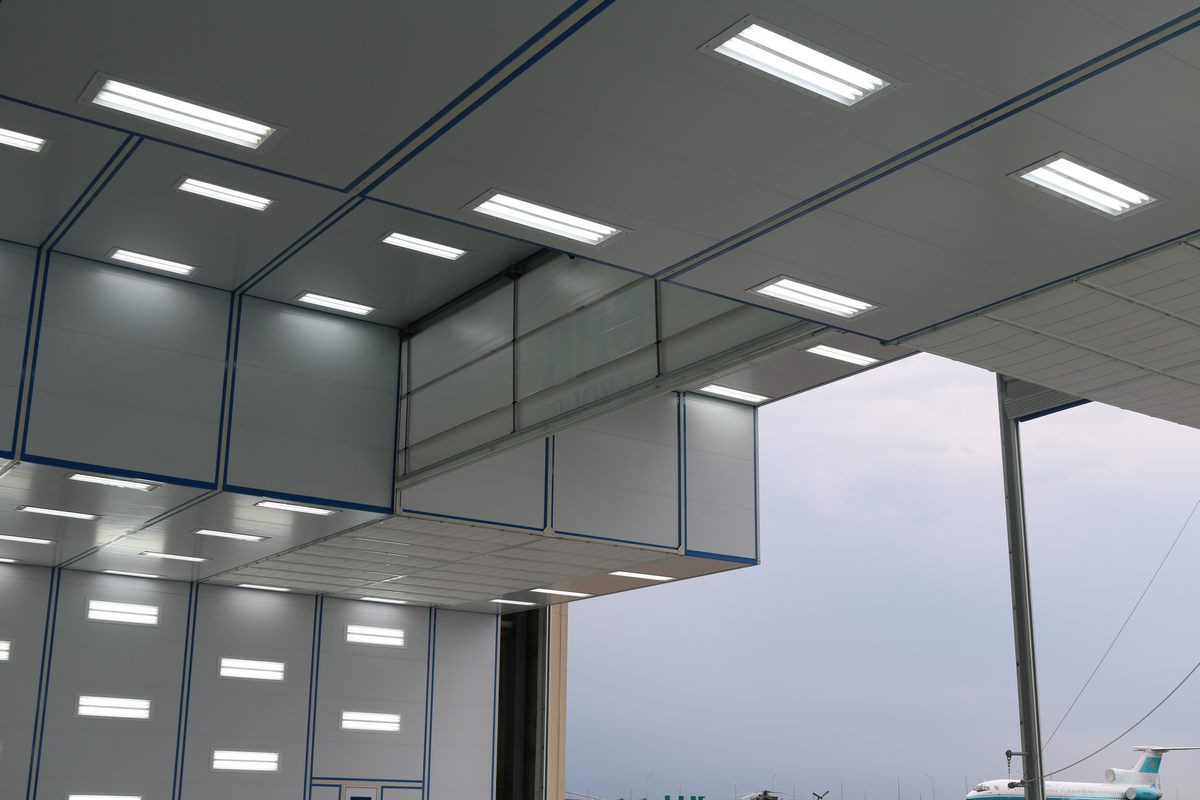

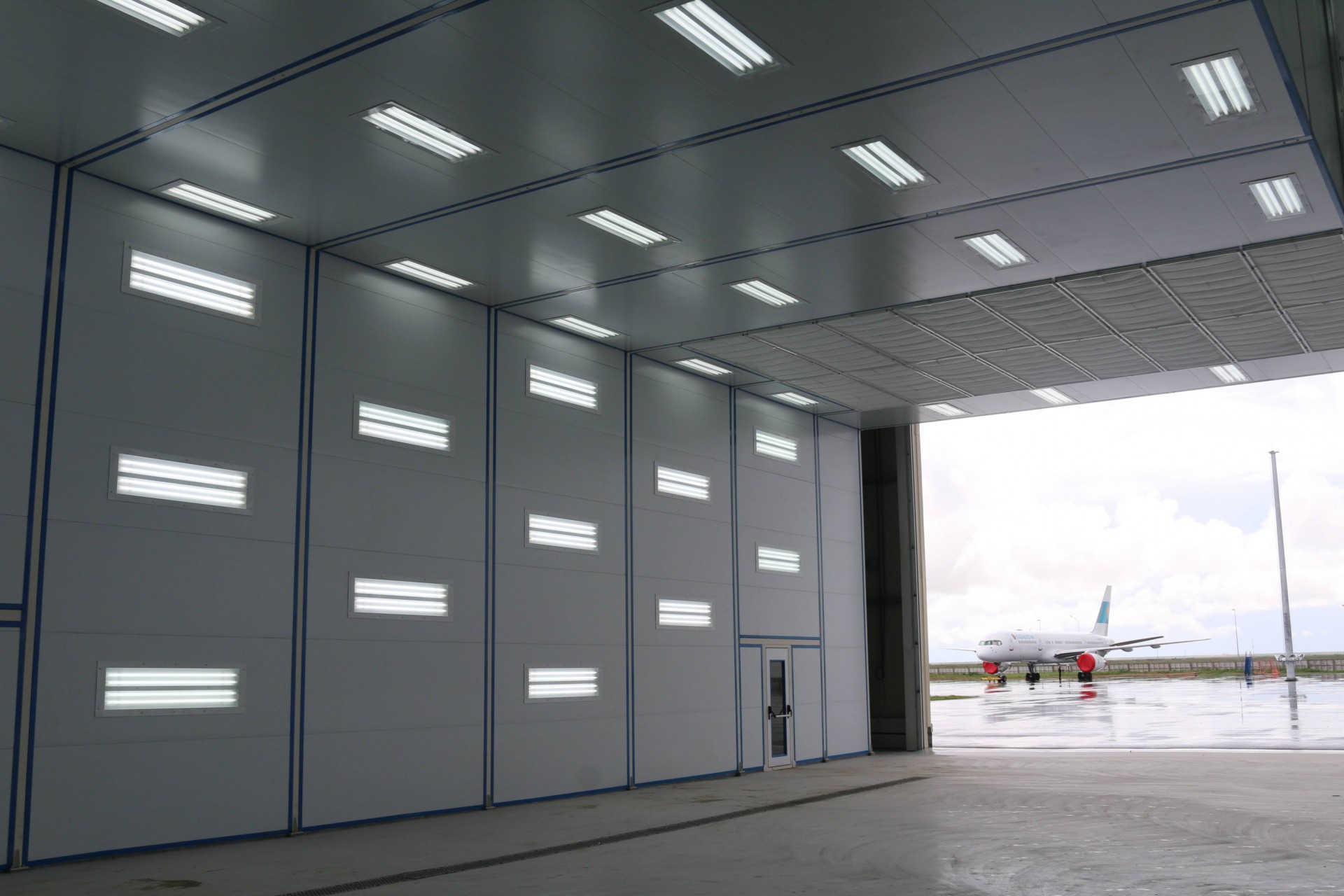

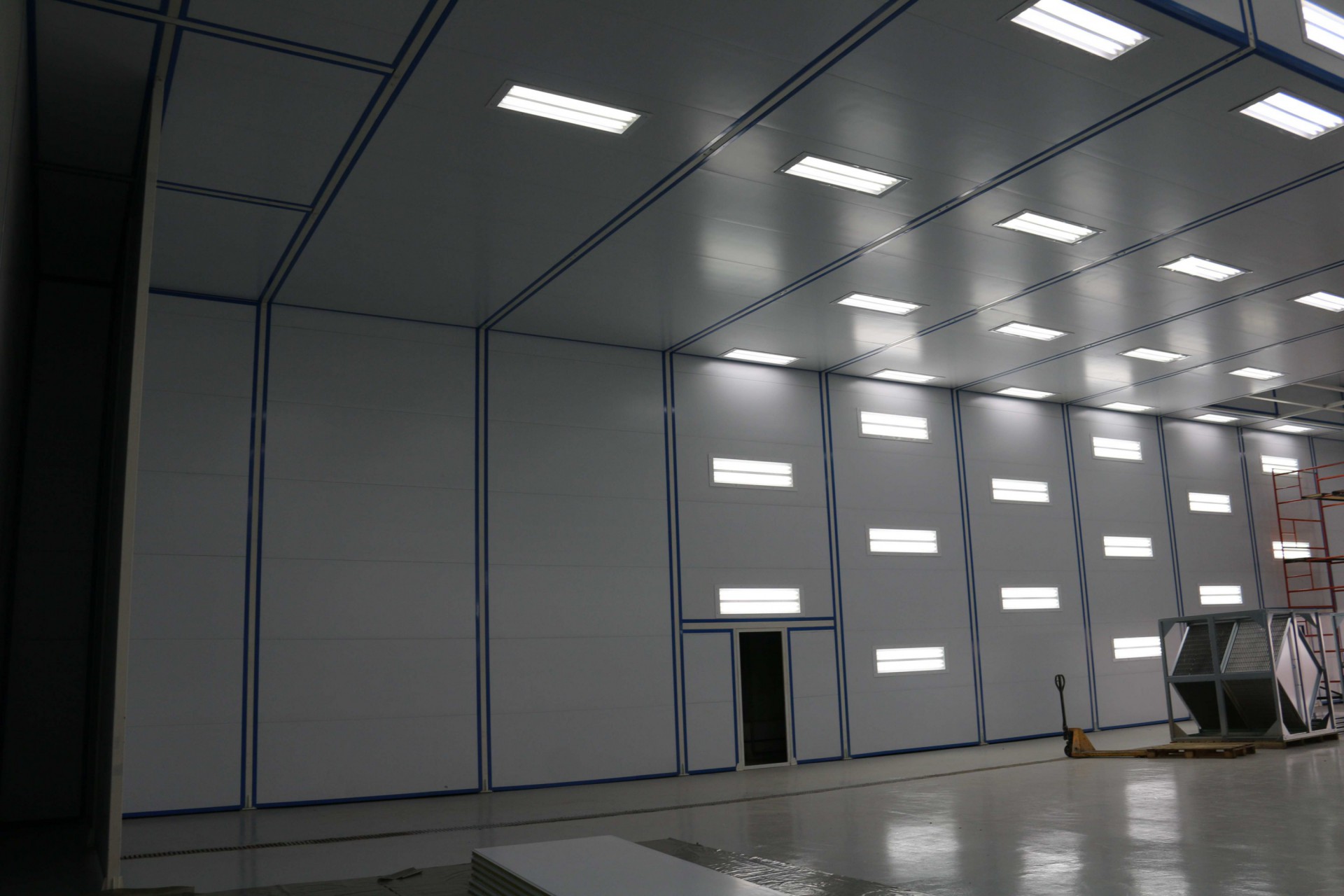

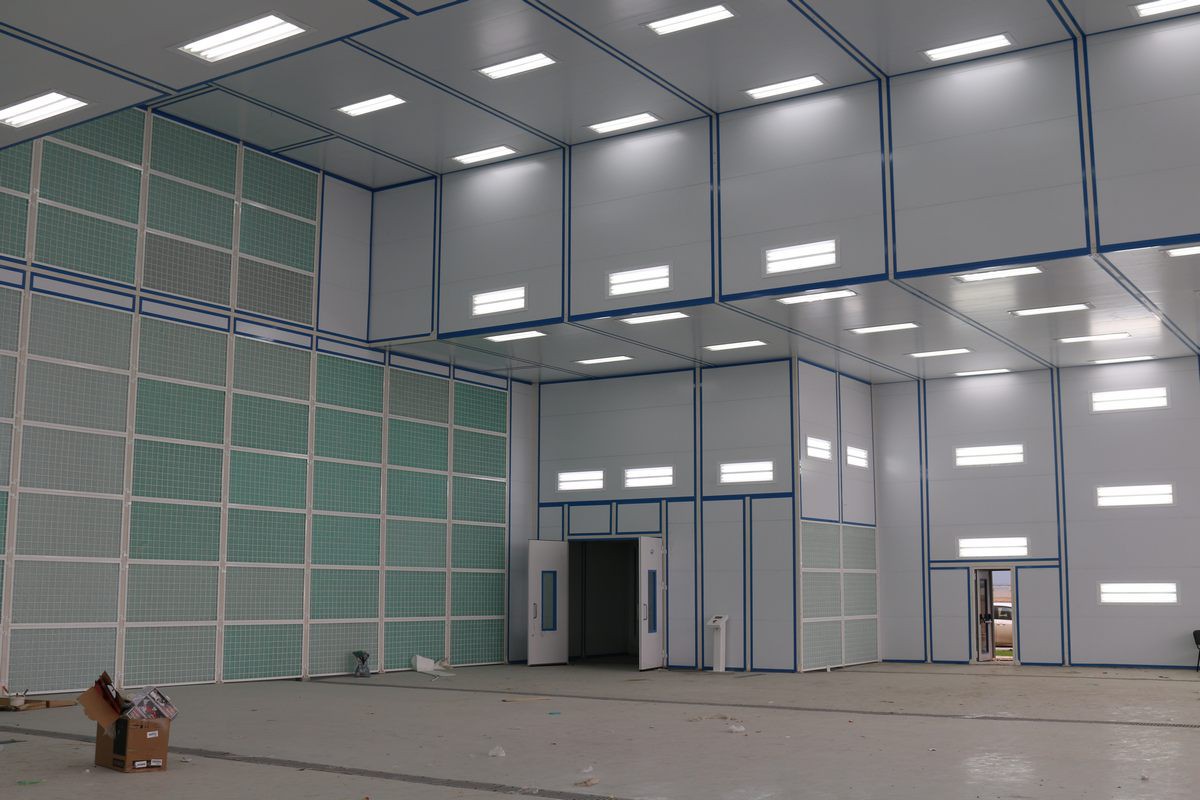

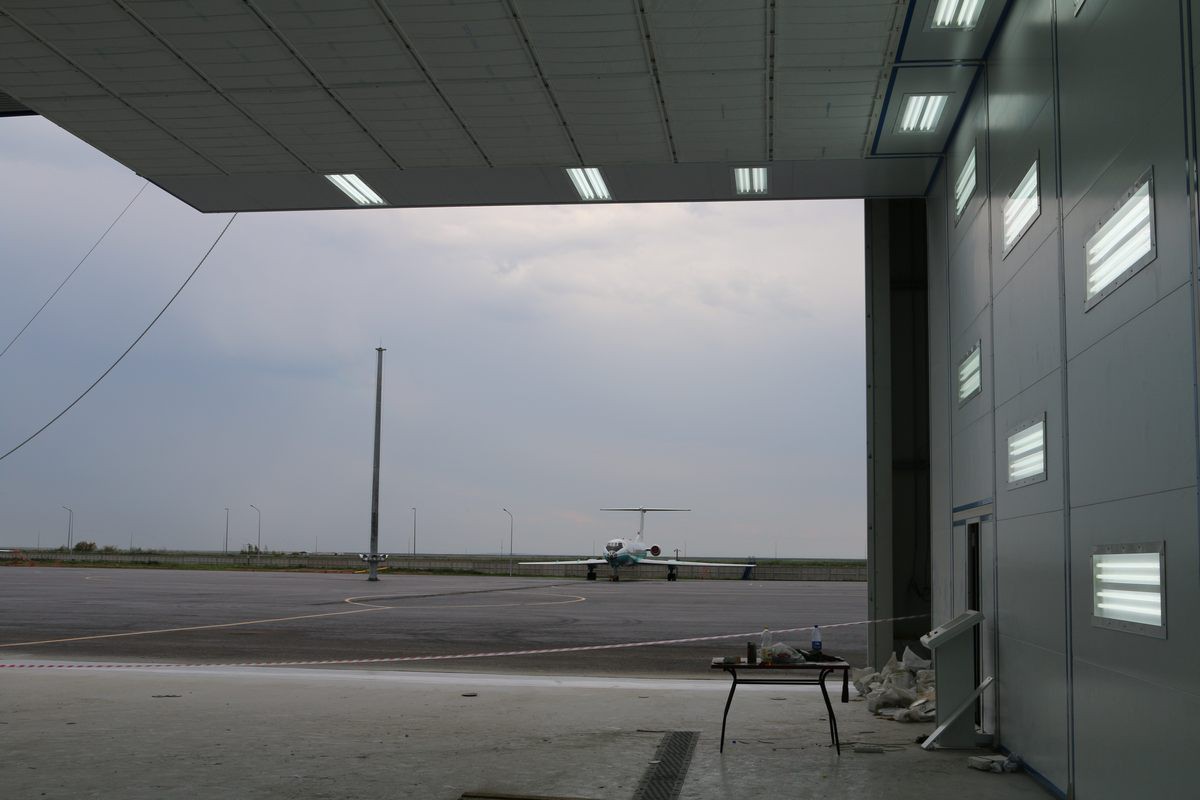

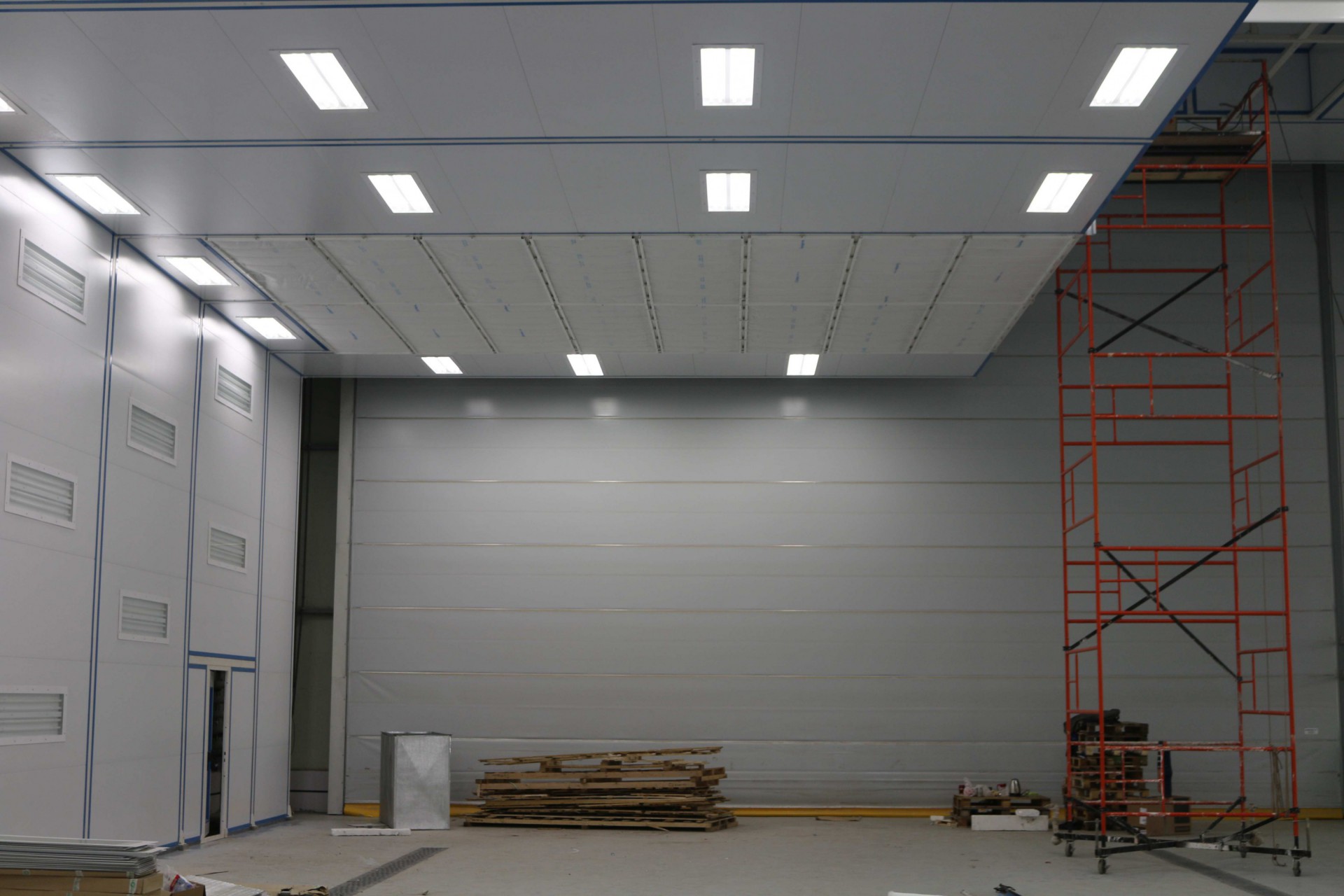

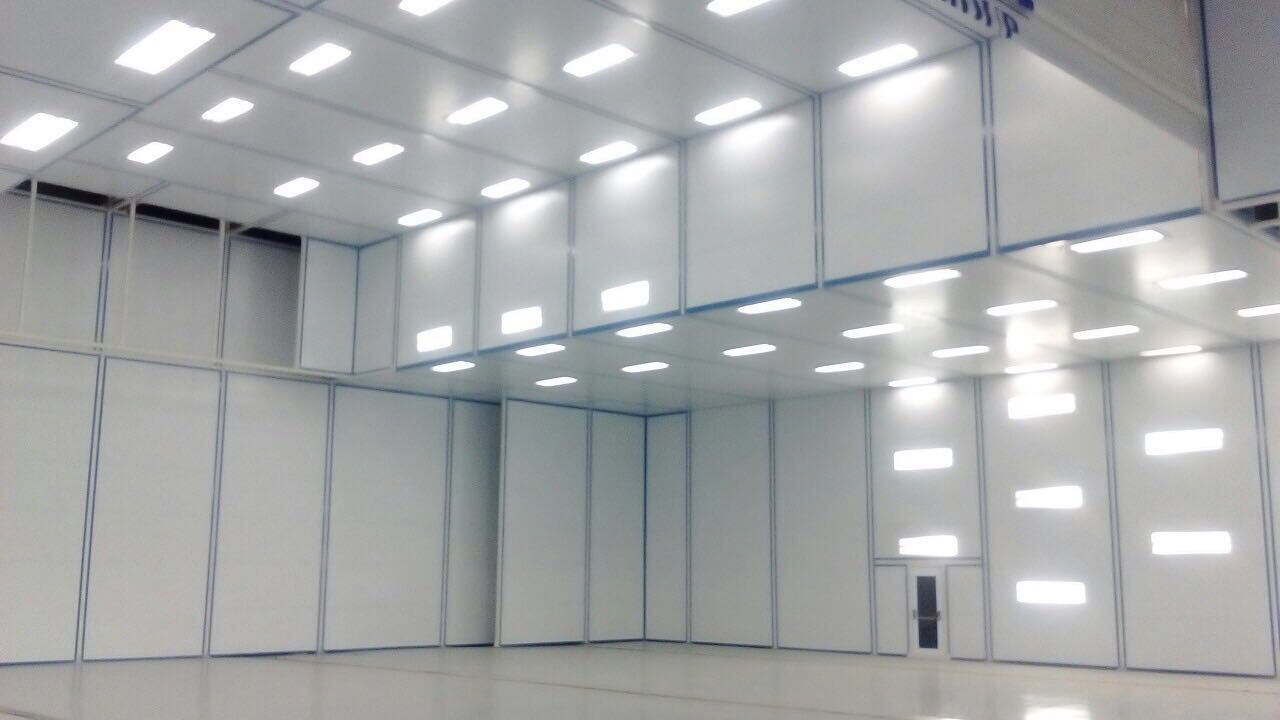

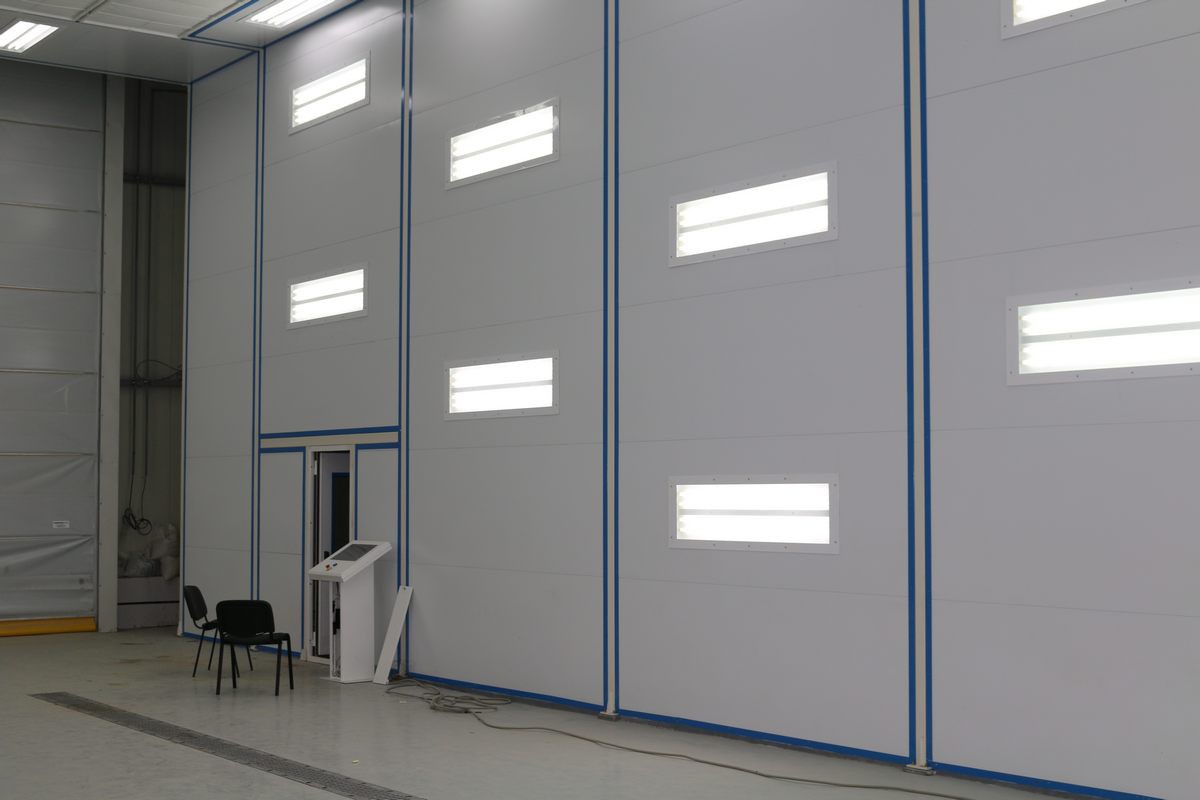

Система освещения: верхний свет (45 град.) — 12 плафонов, в конструкции каждого 4 лампы, 90 град. — 98 плафонов, в конструкции каждого по II лампы. Свет боковой (в стеновых панелях) — 56 плафонов, в конструкции каждого по II лампы

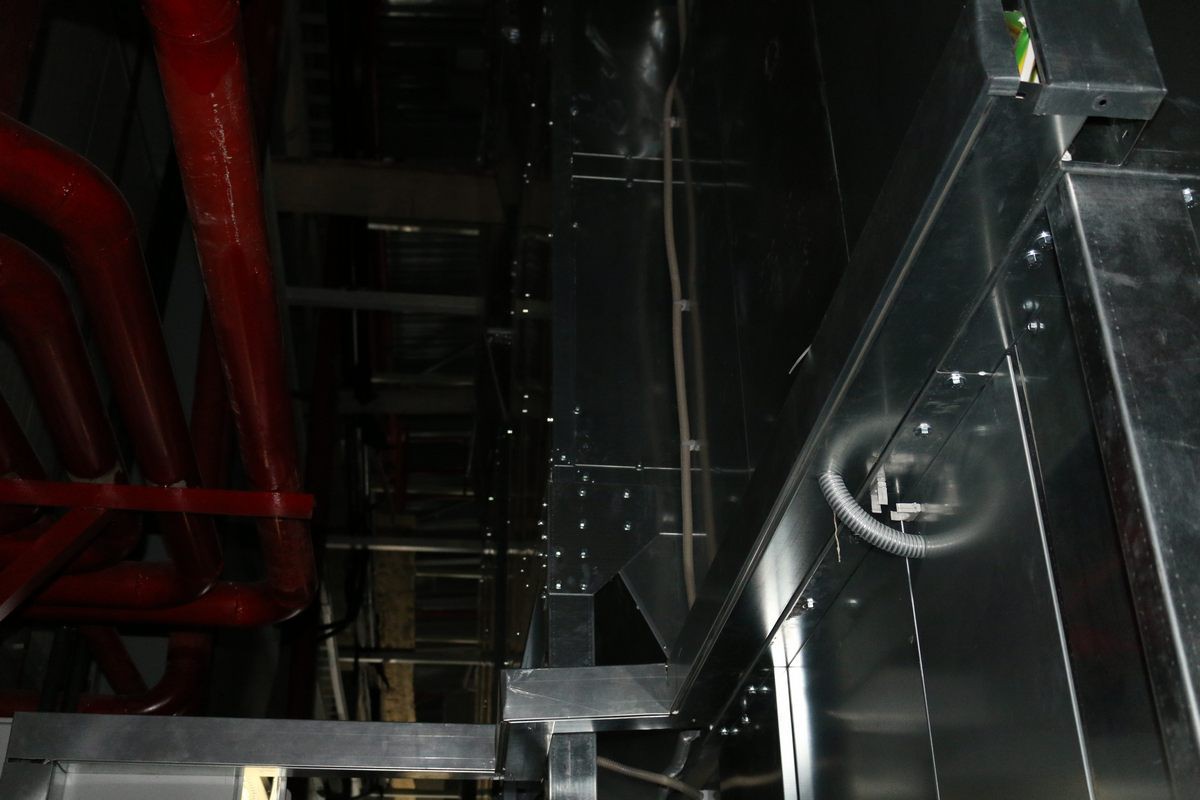

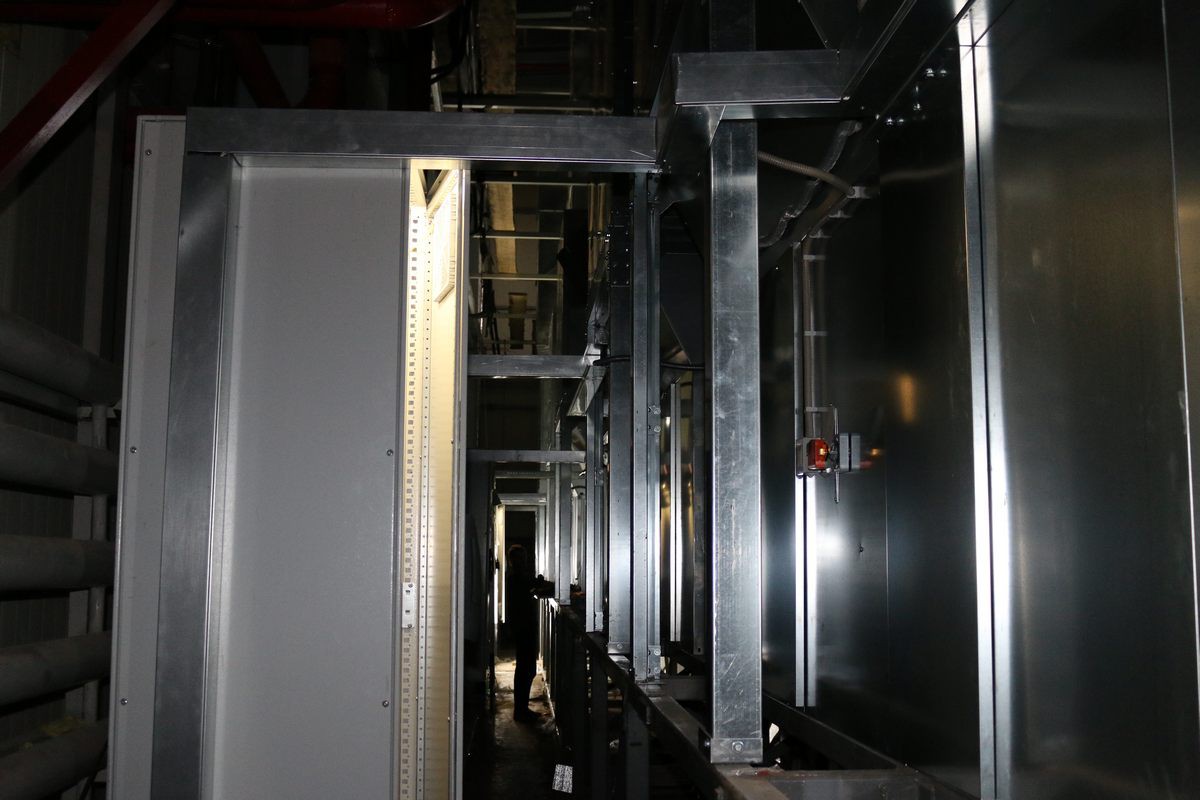

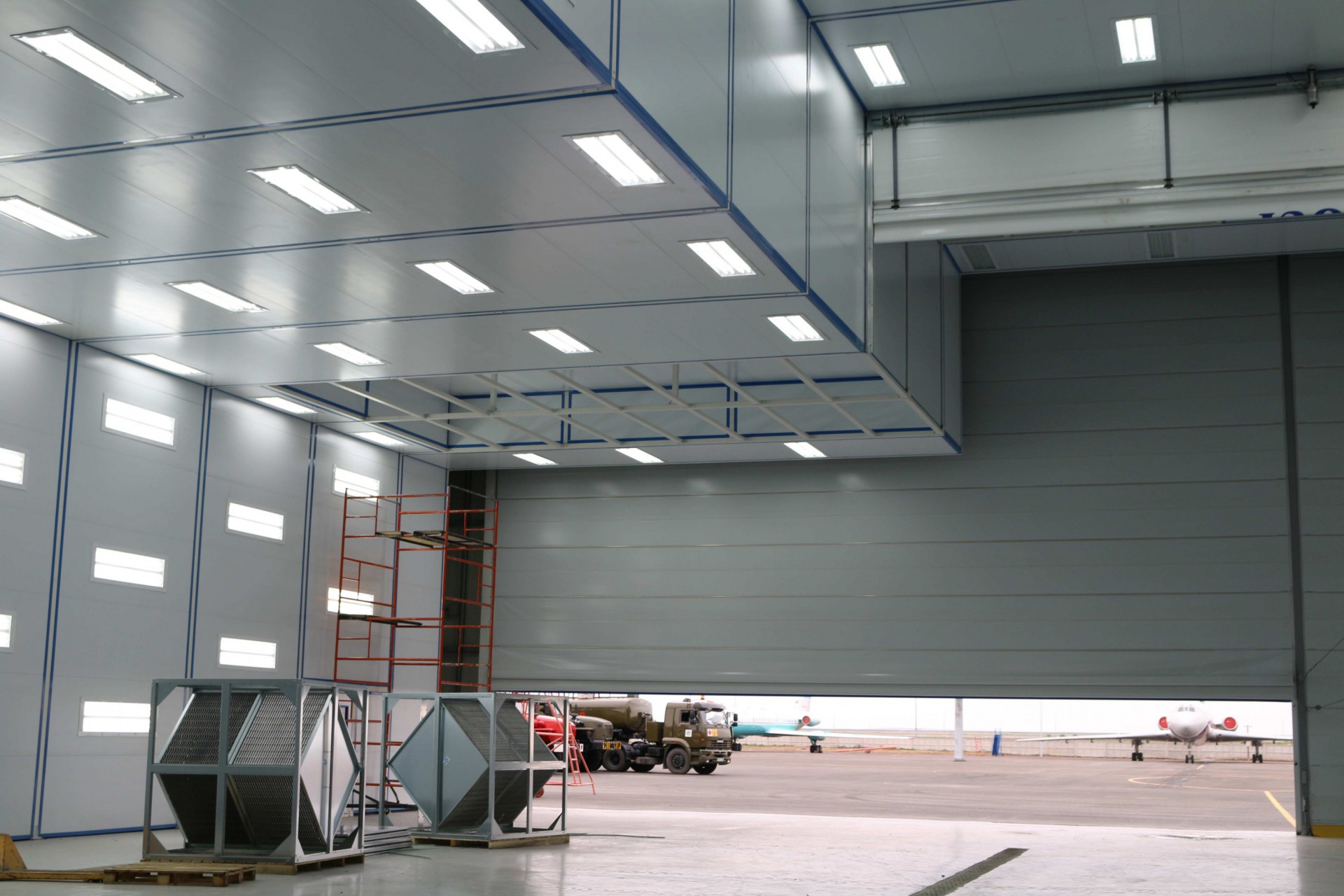

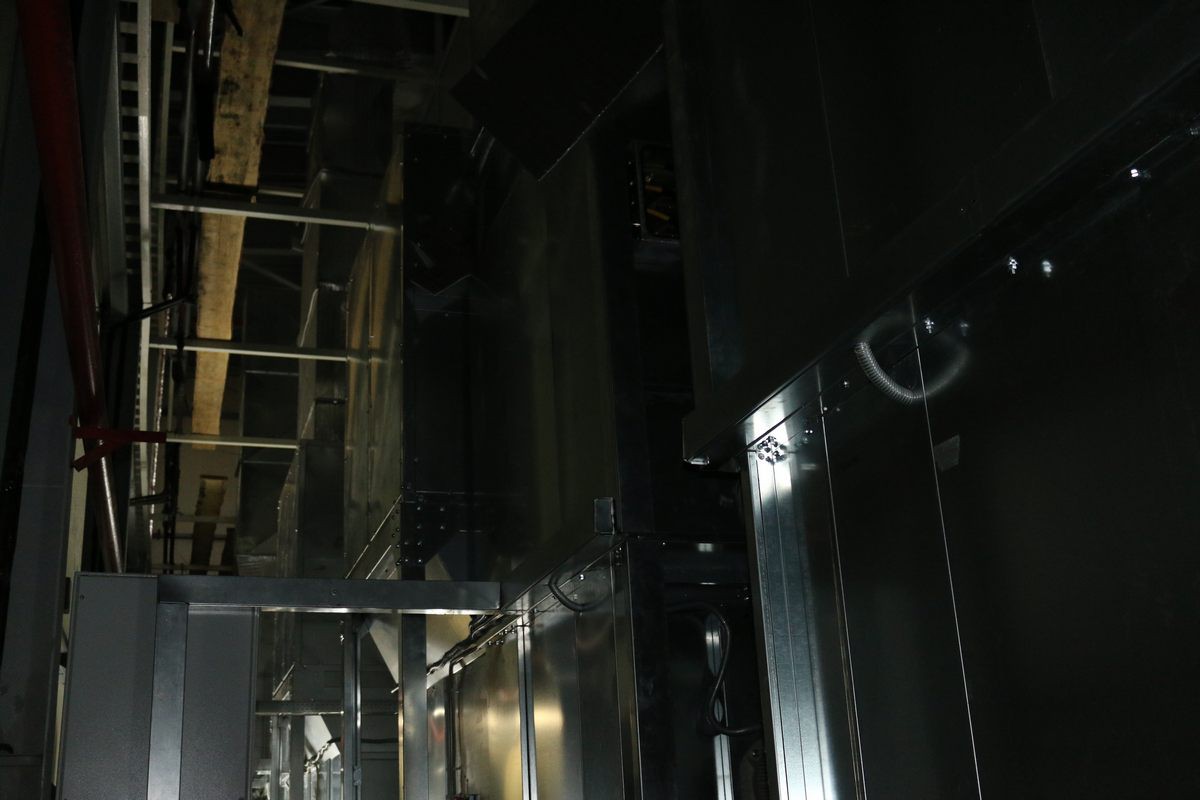

Приточно-вытяжная группа: расположение генератора — сзади камеры, по 7 генераторов в каждой группе.

Отопительная система камеры: комбинированная система — дизельная горелка и электро, 7 теплообменников

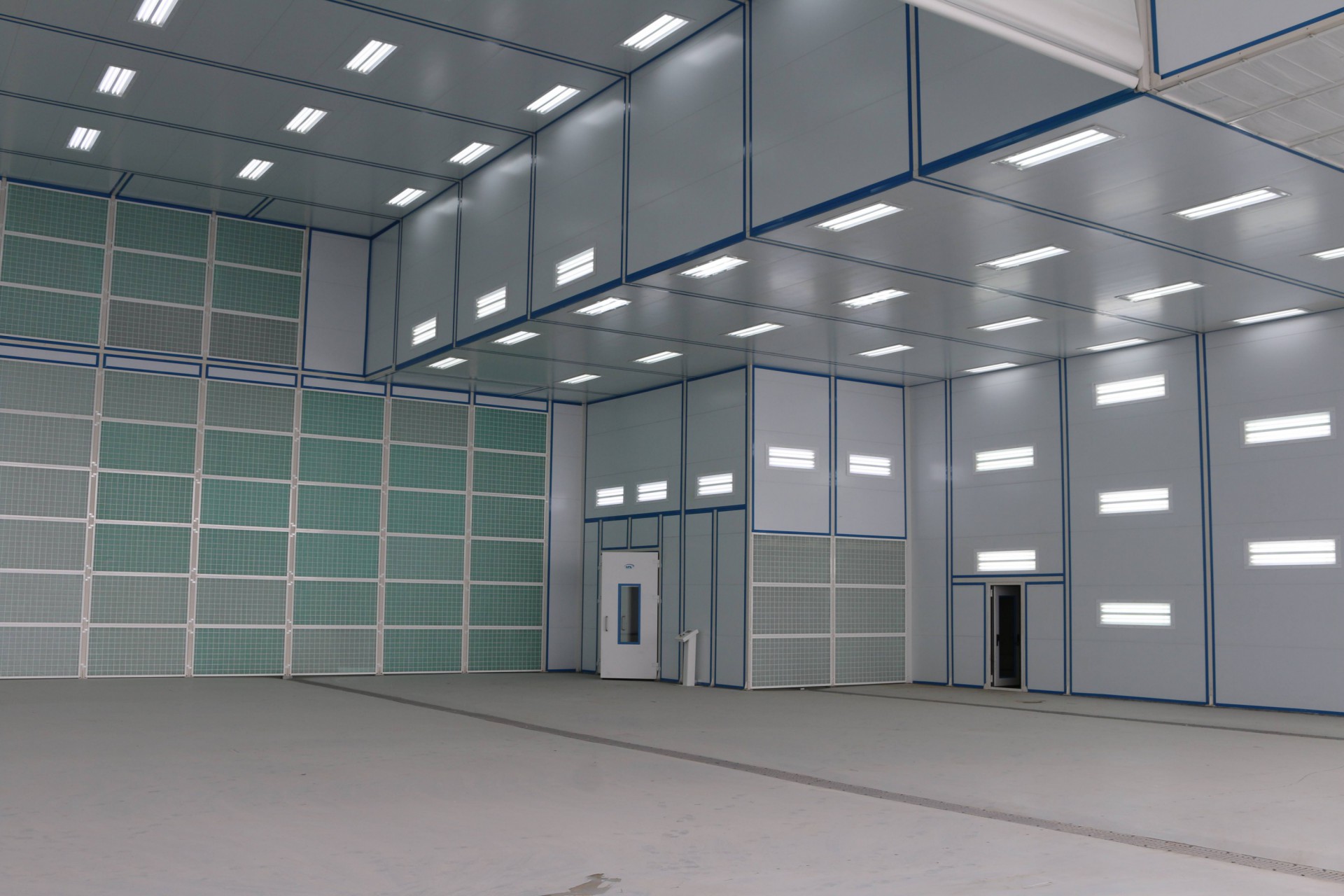

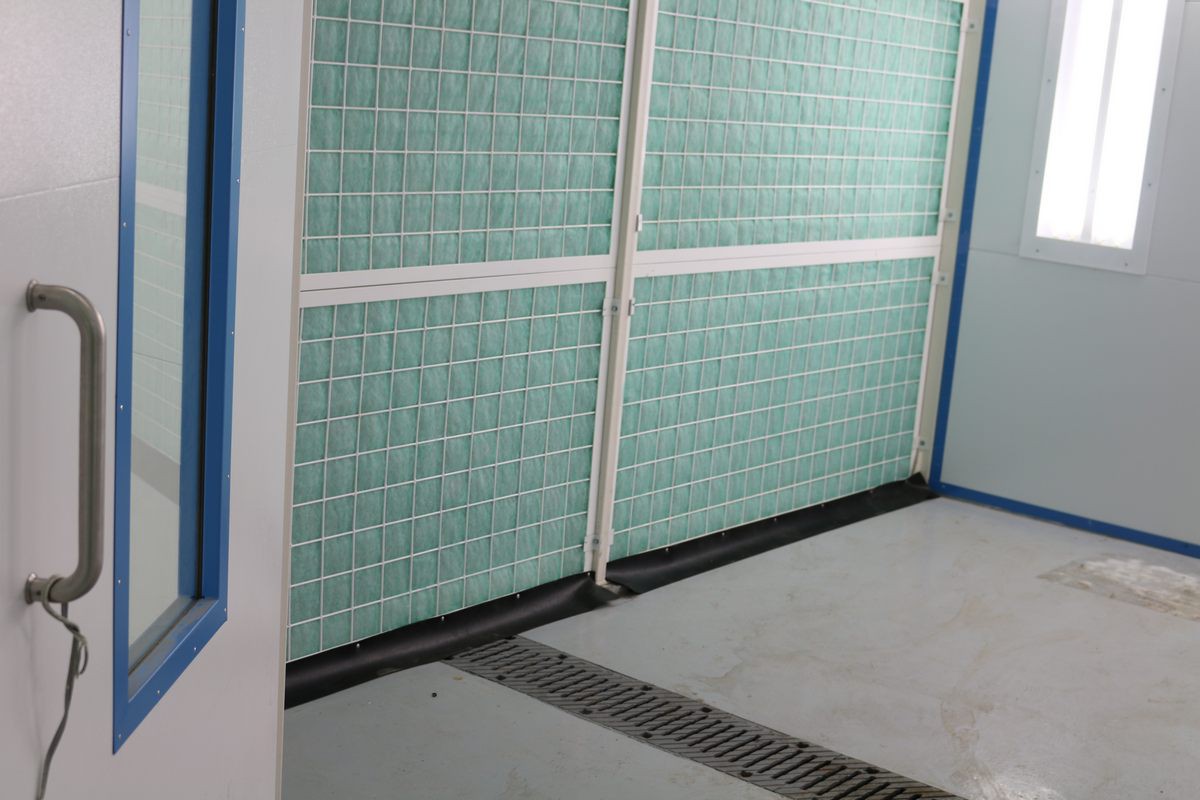

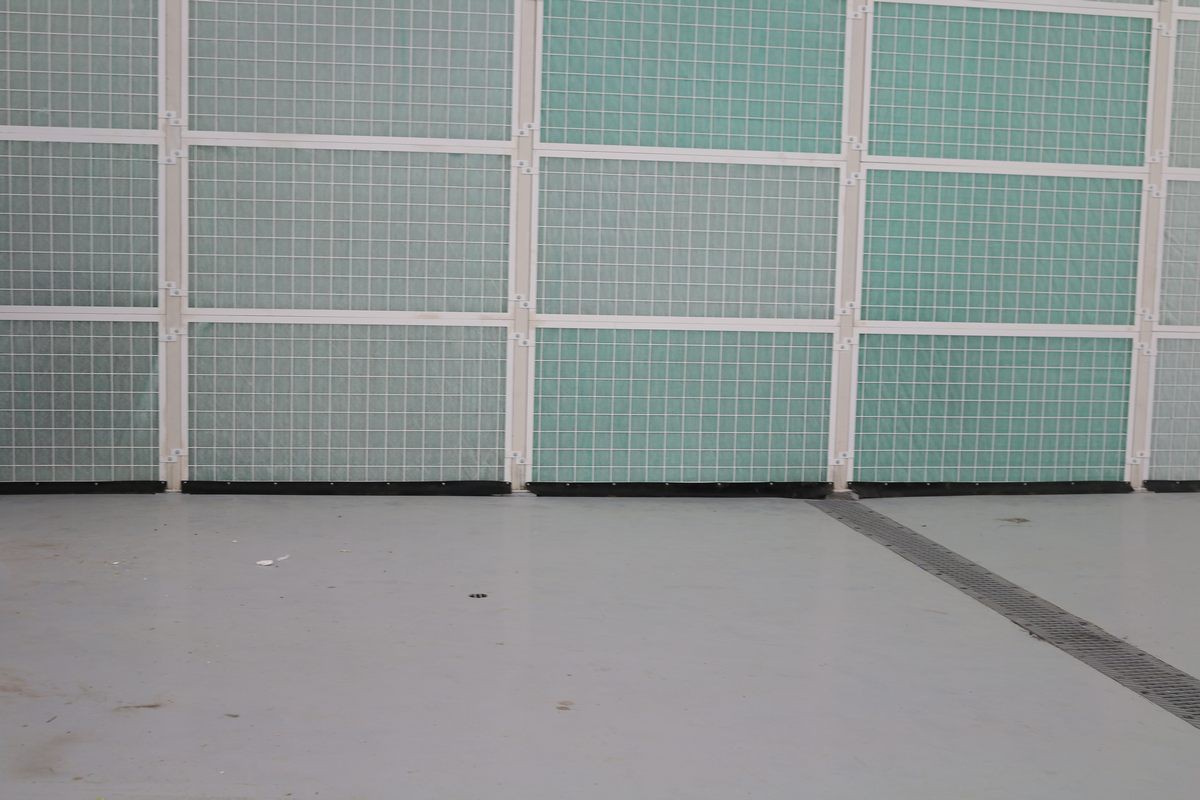

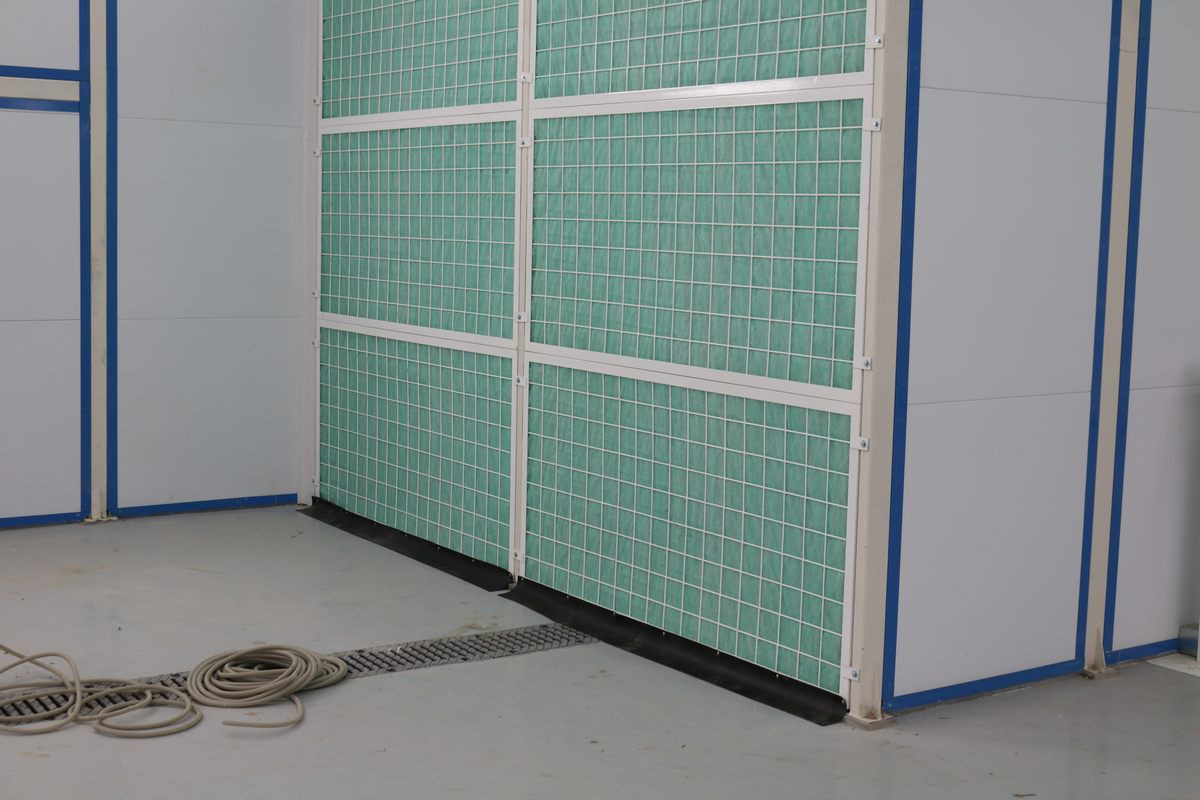

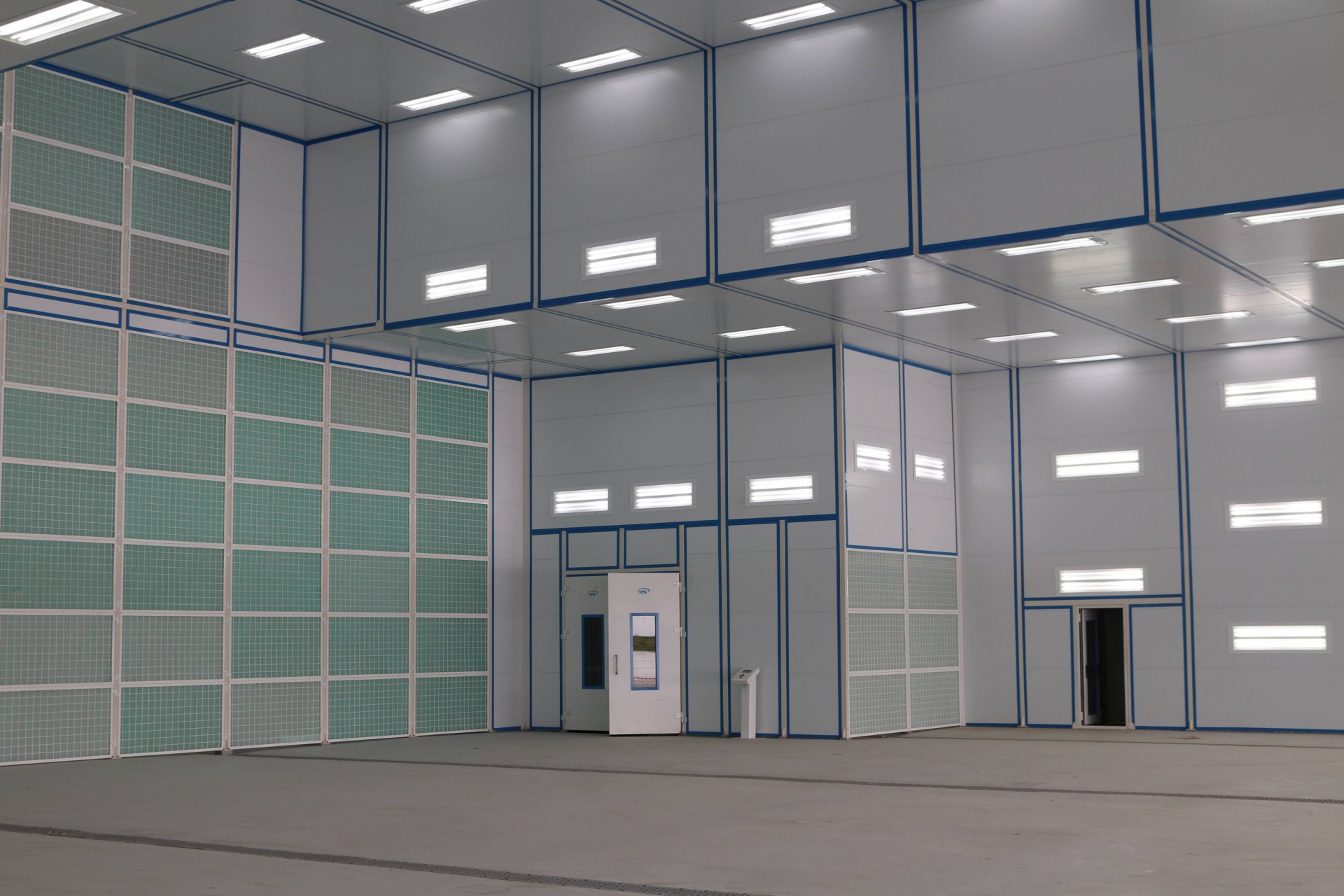

Фильтрационная система: состоит из потолочного и карманчатого фильтров, на вытяжке — краскофильтр, угольный, стекловолоконный и кассетный.

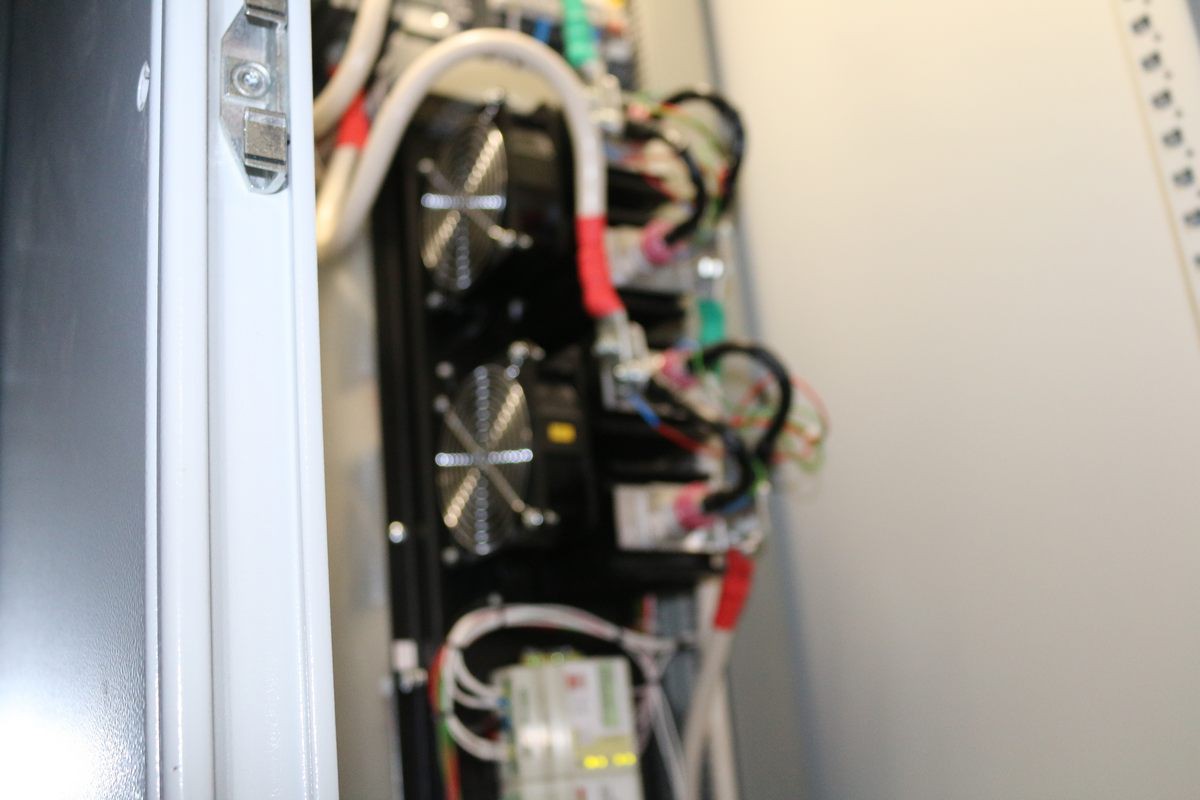

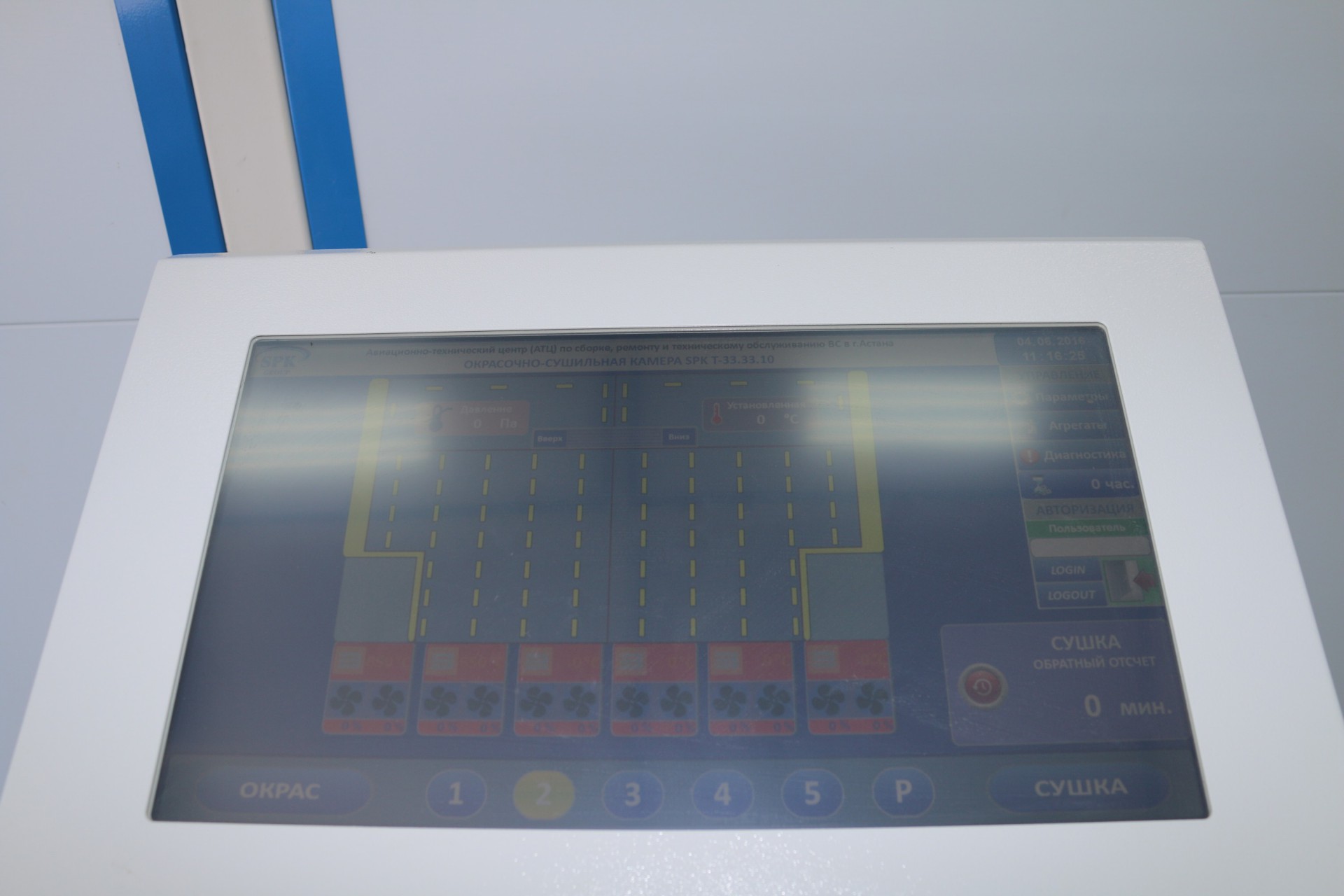

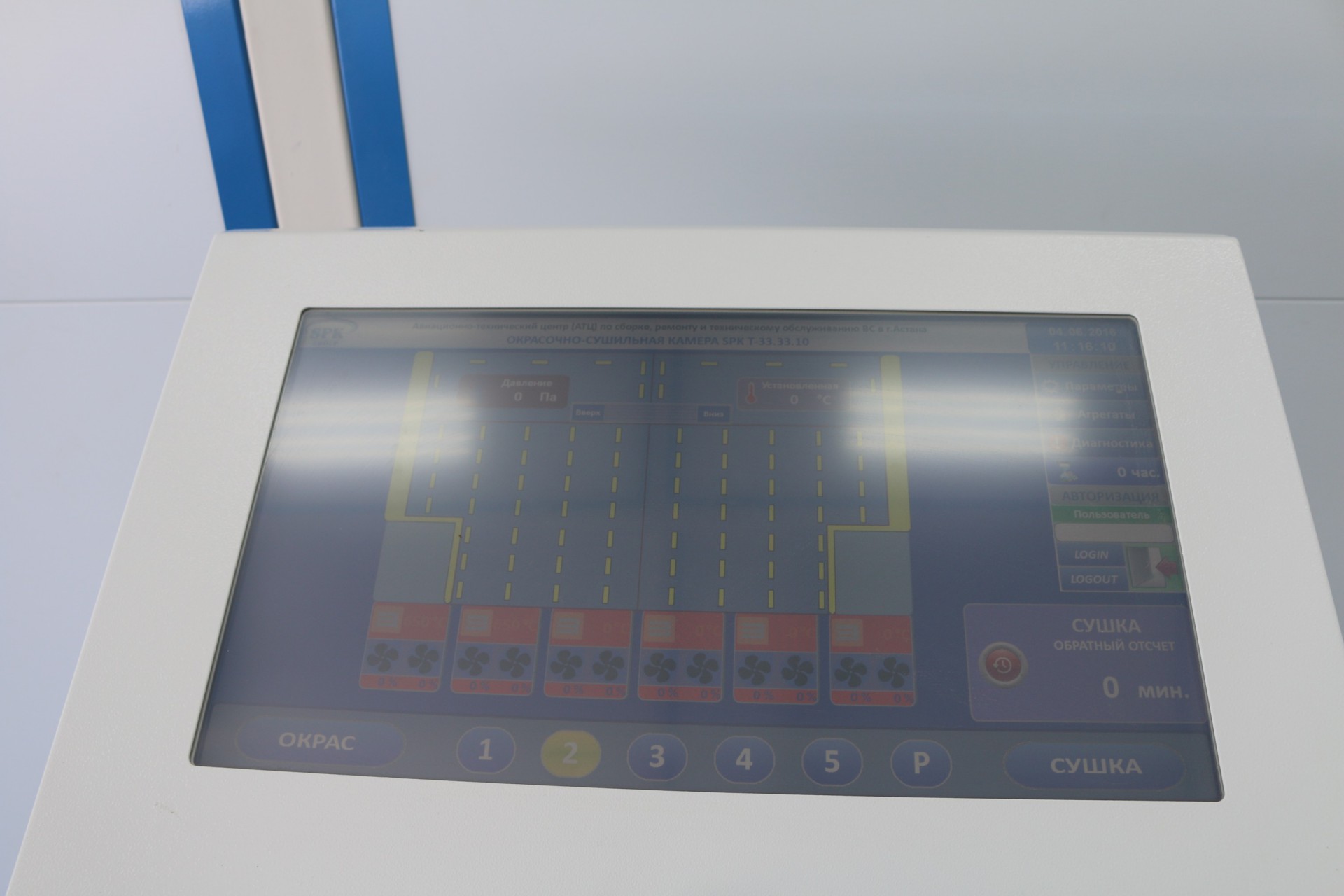

Система контроля технологических фаз и режимов: управление реле, установлена система порошкового пожаротушения.
