Окрасочно-сушильная камера для трамваев SPK-SСB-38.5.6.

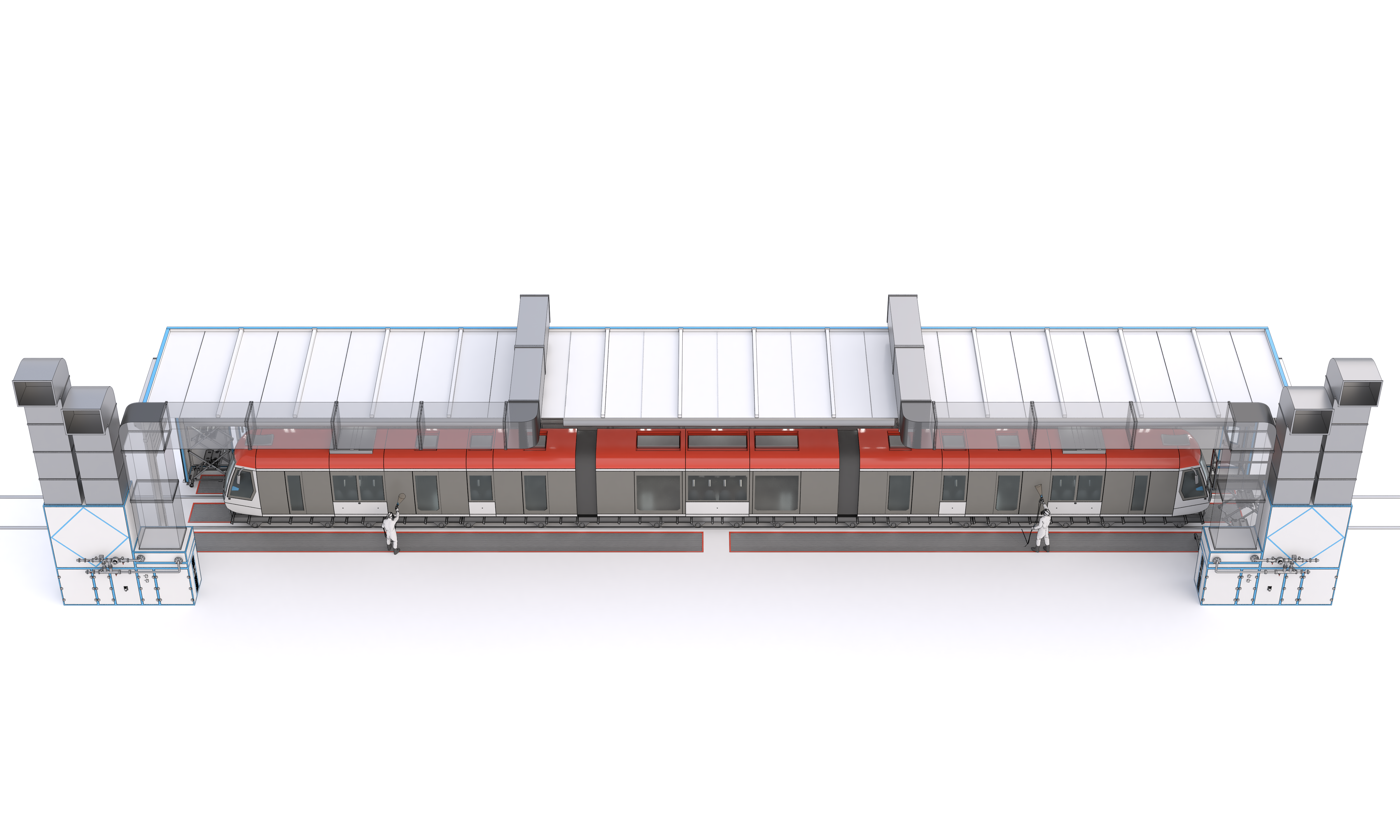

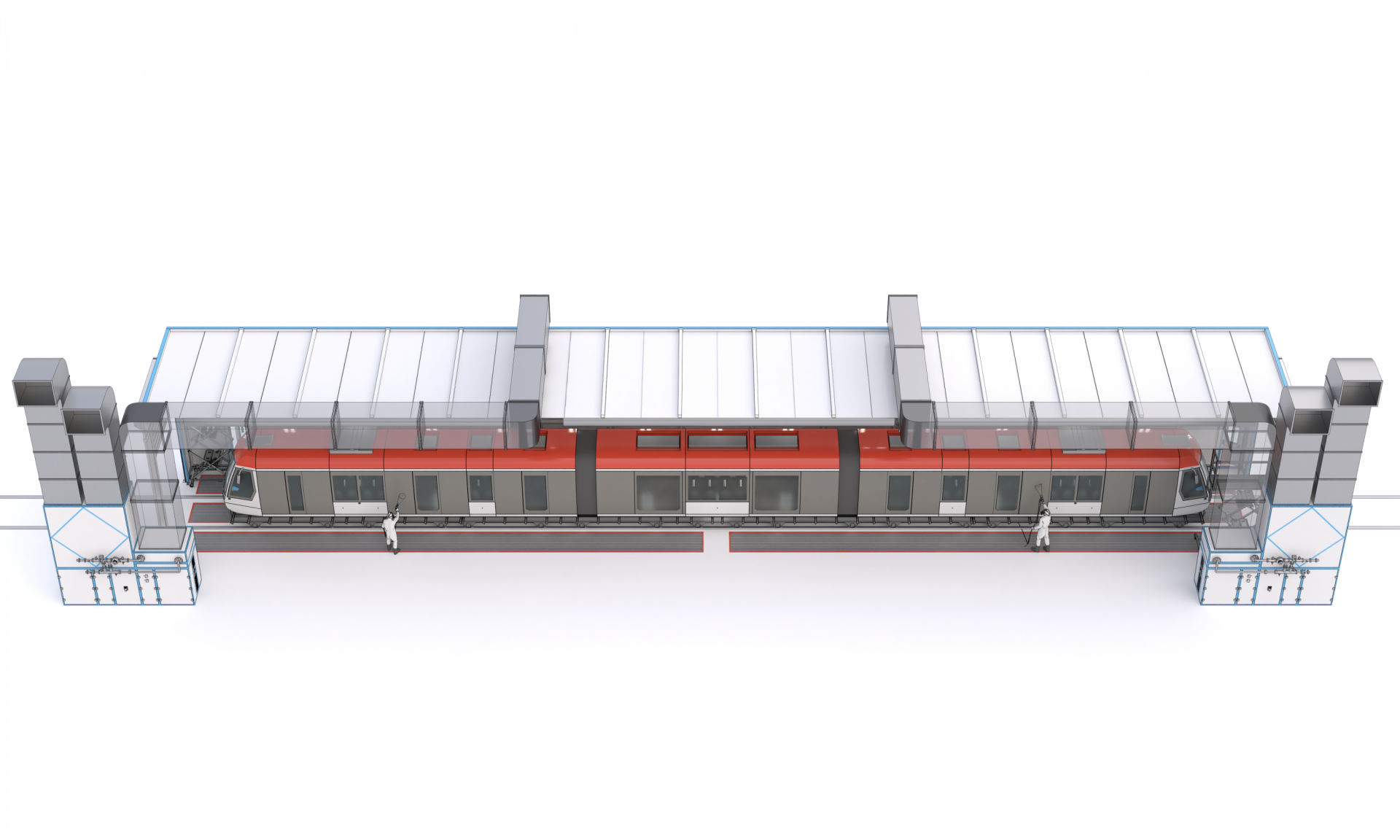

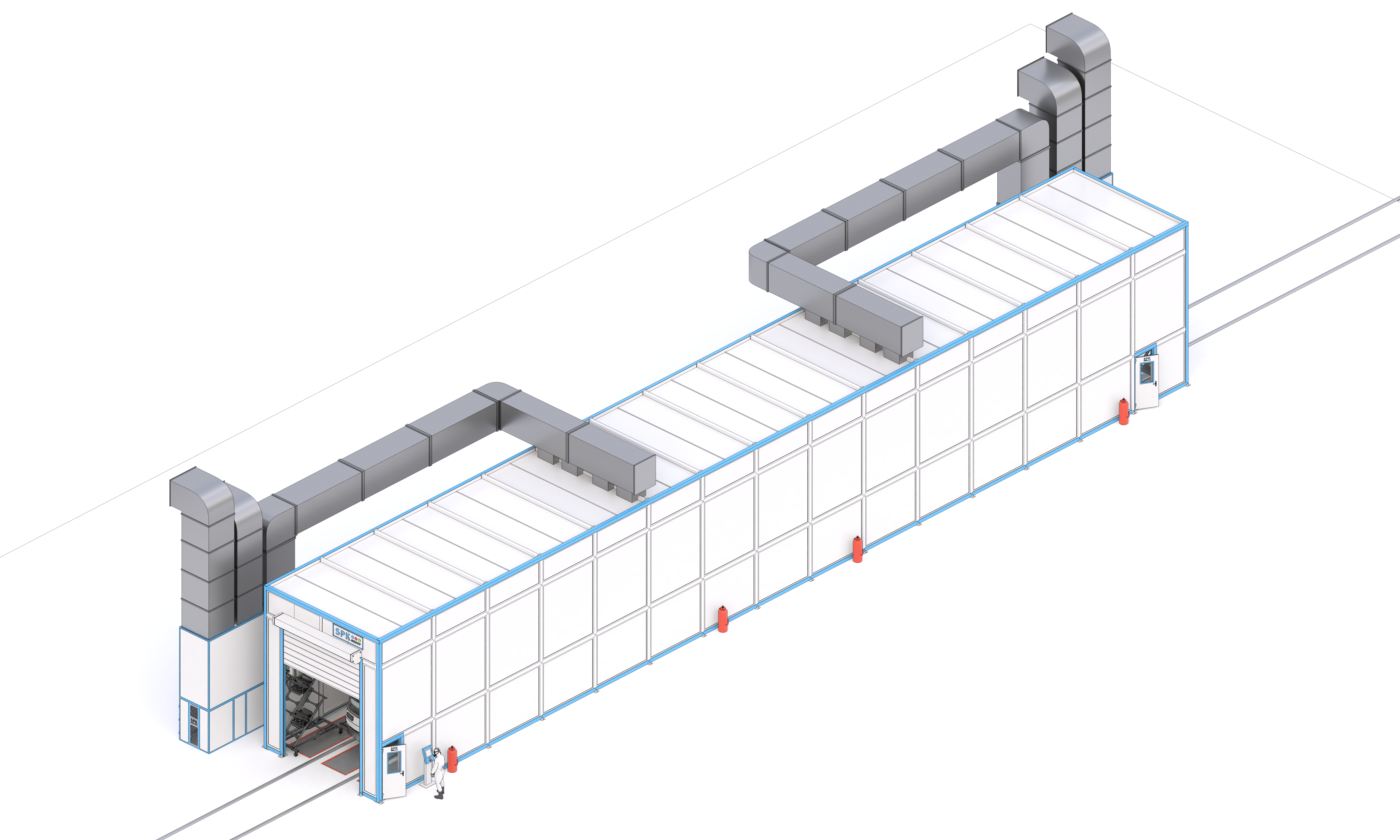

Окрасочно-сушильная камера SPK-SCB-38.5.6 для трамвайных вагонов

Крупногабаритная покрасочная камера SPK-SCB-38.5.6 разработана для полной подготовки и нанесения ЛКМ на трамваи, а также отдельные узлы кузова. Поддерживает зонированную окраску.

Технические характеристики и расход энергоресурсов

Предельные габариты изделий (ДхШхВ): 34700 х 2500 х 3500 мм.
Теплоноситель нагрева: Горячая вода 115-70 °C.
Тепловая мощность: 225 кВт (на 1 рабочую секцию).
Потребление теплоносителя: 4240 кг/ч.
Установленная электромощность: 80 кВт.

Комплектация оборудования SPK-SCB-38.5.6

1. Конструкция камеры и доступ

Корпус: Несущий металлокаркас, сэндвич-панели 80 мм.
Входные группы: 2 пары роллетных ворот ( $4500 imes 4500$ мм), 4 сервисные двери со смотровыми окнами и доводчиками ( $800 imes 2000$ мм).
Напольная система: Решетчатый настил и улавливающие поддоны ручного типа.

2. Климатическая и вентиляционная система

Вентиляция: 2 установки SPK-VU-23 23 тыс. м3/ч со взрывозащищенными двигателями и искробезопасными колесами.
Распределение воздуха: Подающий коллектор, направляющие трубчатые распределители, воздуховоды с отсекающими клапанами.
Зонирование: Отдельные заслонки на приток и вытяжку для поэтапной покраски секций.
Энергосбережение и нагрев: 2 пластинчатых рекуператора тепла, 2 медно-алюминиевых водяных теплообменника с гидравлическими смесительными узлами.
Фильтрация: Кассетные фильтры G4 и рулонное стекловолоконное покрытие G3.

3. Освещение, пневматика и оснащение операторов

Освещение: Взрывозащищенные LED-светильники IP65 (верхние угловые и боковые блоки).
Подъемники: 2 пневматические площадки SPK-PLP для комфортной работы на высоте.
Пневмоподготовка: 6 локальных блоков фильтрации и осушения сжатого воздуха.

4. Безопасность и автоматизация

Управление: Шкаф автоматики, сенсорный дисплей, полный комплект кабелей.
Контроль и защита: Газоанализаторы загазованности, автоматическая система порошкового пожаротушения (АУПТ).
