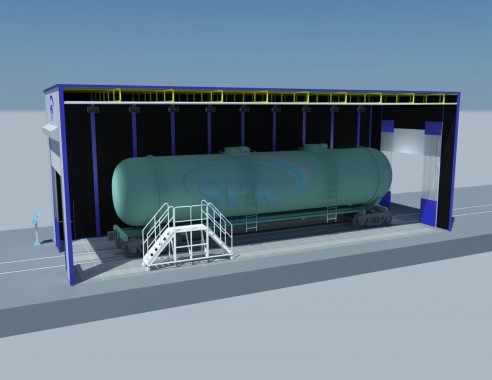

Проходной комплекс подготовки, покраски и сушки для жд цистерн SPK

Проходной комплекс подготовки, покраски и сушки для жд цистерн SPK
Проходной комплекс подготовки, покраски и сушки для жд цистерн SPK

По габаритам комплекс = 14х3,6х5,3 метра.

Его вес достигает 25 тысяч кг, а рабочее время = 11 часов/сутки.

При одной рабочей смене можно провести пять вагонов из обыкновенной стали.

Моечная камера 20х7х7

Конструкция стен – стальной силовой каркас с сэндвич-панелям.

Воздухообмен в камере: поток воздуха исходит сверху вниз.

40 потолочных диффузоров по площади потолка.

Вытяжка через напольные решетки.

Моечная камера снабжается роллетными воротами с электроприводом, две шт. габаритами 800х2000 мм.

Двери размещены в стенах.

Система освещения в стенах и под потолком.

Аппарат для мойки KARCHER HDS 13-20-4S (2 шт.).

Система для очистки и рециркуляции воды KARCHER HDR 555 (2 шт).

2 вентагрегата, расположены сбоку камеры.

Совокупное число вентиляторов в вытяжке – 4 шт., производительность каждого – 23000 м3/час.

Подогрев воздуха – паровым теплообменником. Управление камерой посредством контроллера и дублирующего реле.

Обитаемая камера дробеструйной обработки 20х7х7

Дробеструйная камера снабжается воротами 5000х6000 мм.

Площадь напольной решетки: 19800х6800 мм.

Силос дроби объемом 1700 литров. Дробь стальная.

Сопло диаметром 8-10 мм. Воздушный шланг длиной 27 метров.

Общая подключаемая мощность не более 67,4 кВт.

Уровень освещенности в полезной зоне составляет более 650 Люкс.

Два напорных резервуара объемом 200 литров.

Общий расход сжатого воздуха на два поста составляет примерно 17 Нм³/мин.

Температурный режим эксплуатации составляет не менее 8 град. С.

Окрасочно-сушильная камера 20х7х7

Внешние размеры комплекса: 20100х7100х7900 мм.

Нисходящий поток воздуха.

Вытяжка через напольные решетки.

Два канала размером 18000х780 мм.

Кабина – силовой каркас.

В камере установлены роллетные ворота габаритом 5.000х6.000 мм, 3 сервисные двери, размещены в боковой стене.

Крыша прямая, из сэндвич-панелей.

Система освещения: свет верхний под потолком, направлен вниз под углом 45 градусов.тСвет боковой, встроенный в стенах.

Группы притока и вытяжки. По четыре генератора в притоке и вытяжке.

Подогрев воздуха: паровой теплообменник, 4 шт.

Система фильтрации в притоке и вытяжке.

Контроль технологических режимов при помощи ЖК дисплея и контроллера.

Камера покрасочно-сушильная для нанесения трафаретов 20х7х7

Внешние размеры комплекса: 20100х7100х7900 мм.

Поток воздуха с диагональным направлением.

Вытяжка через боковую стену.

1 вытяжной короб размером 18000х500х1000 мм.

Кабина: каркас силовой.

Роллетные ворота, 2 шт. 5000х6000 мм.
Панели стен 50 мм.

3 сервисные двери 800х2000 мм. Расположение в боковой стене.

Крыша прямой формы.

Система: расположение светильников под потолком, а также в стенах.

Группы притока и вытяжки. Генератор расположен слева.

Подогрев воздуха в камере при помощи паровых теплообменников, 2 шт.

Приточно-вытяжная фильтрация.

Контроль технологических режимов при помощи ЖК дисплея и контроллера.

Технические данные подъемной площадки

Грузоподъёмность = 150 кг, количество операторов = 1 человек, рабочая температура (max) = 40°, температурастойкость (max) = 70°.

Привод – электродвигатель с тормозом.

Технические данные камеры мойки

Камера мойки имеет свои габариты: 2100х1500х1200 мм (ширина, глубина, высота).

Мощность нагрева = 90/70° при начальной и обратной воде.

Расход воды в камере мойки = 800-900 литров в час.

Мощность нагрева = 42 кВт.
