Окрасочно-сушильный комплекс авиационного назначения: проектирование, оборудование и инженерная инфраструктура

Современный авиационный окрасочно-сушильный комплекс для воздушных судов

Авиационный окрасочно-сушильный комплекс представляет собой высокотехнологичный промышленный объект, предназначенный для полного цикла подготовки, окраски и сушки воздушных судов различных типов. Комплекс обеспечивает выполнение всех этапов обработки планера в контролируемой среде с соблюдением международных авиационных стандартов качества и безопасности.

Благодаря интеграции инженерных систем, автоматизированного управления и специализированного технологического оборудования предприятие способно выполнять работы по окраске самолетов с высокой производительностью, минимальными эксплуатационными затратами и гарантированным качеством покрытия.

Технологический цикл обработки воздушного судна

Удаление старых лакокрасочных покрытий

Первым этапом является механическая и химическая очистка поверхности самолета от ранее нанесенных лакокрасочных материалов. Для удаления старых покрытий используются специализированные составы и технологии смывки ЛКП, обеспечивающие безопасное воздействие на конструкционные материалы планера.

Мойка и подготовка поверхности

После удаления покрытия выполняется комплексная гидродинамическая мойка фюзеляжа, крыла и хвостового оперения деминерализованной водой высокой степени очистки. Процесс позволяет удалить остатки загрязнений, химических реагентов и абразивных частиц.

Конвективная сушка перед грунтованием

На этапе подготовки к нанесению грунтовочных материалов осуществляется принудительная термическая обработка поверхностей посредством системы высокопроизводительной конвективной сушки.

Маскирование элементов конструкции

Перед началом окрасочных работ выполняется изоляция участков самолета, которые не подлежат окраске. Маскирование обеспечивает точность нанесения покрытия и предотвращает загрязнение технологически важных узлов.

Нанесение финишных покрытий

Заключительный этап включает многослойное нанесение авиационных грунтов, эмалей и защитных лаков с последующей полимеризацией покрытия в контролируемом температурно-влажностном режиме.

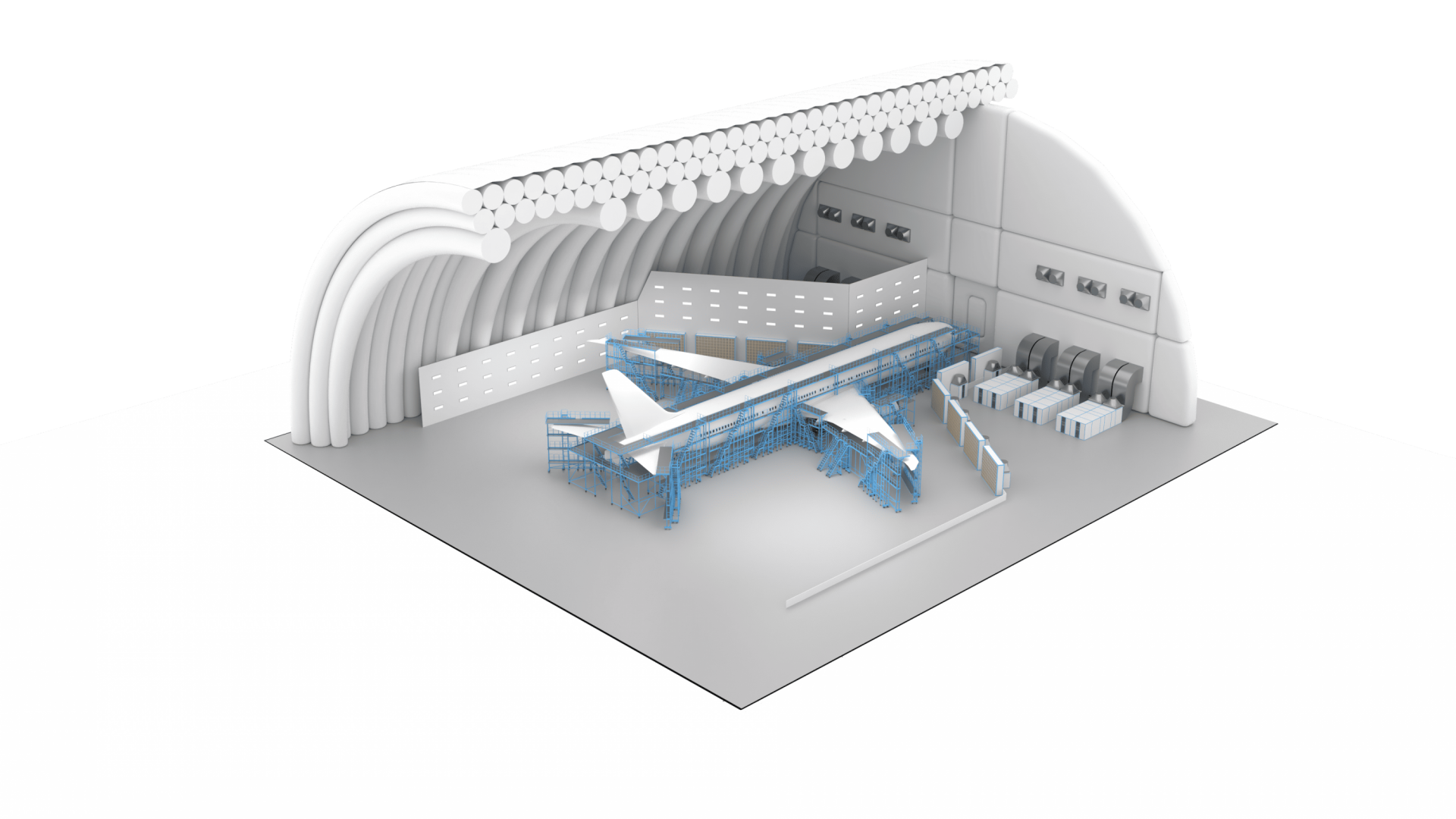

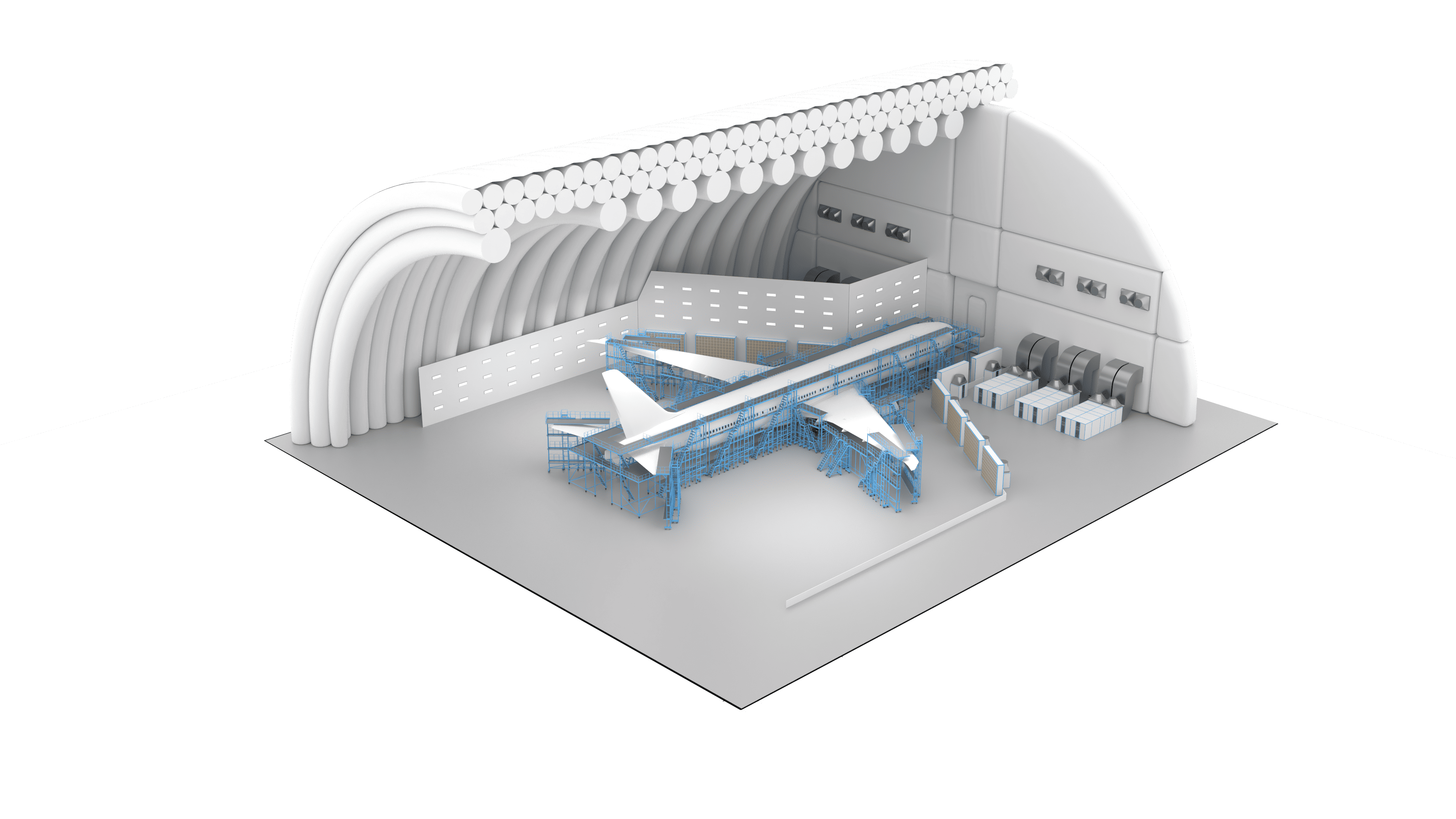

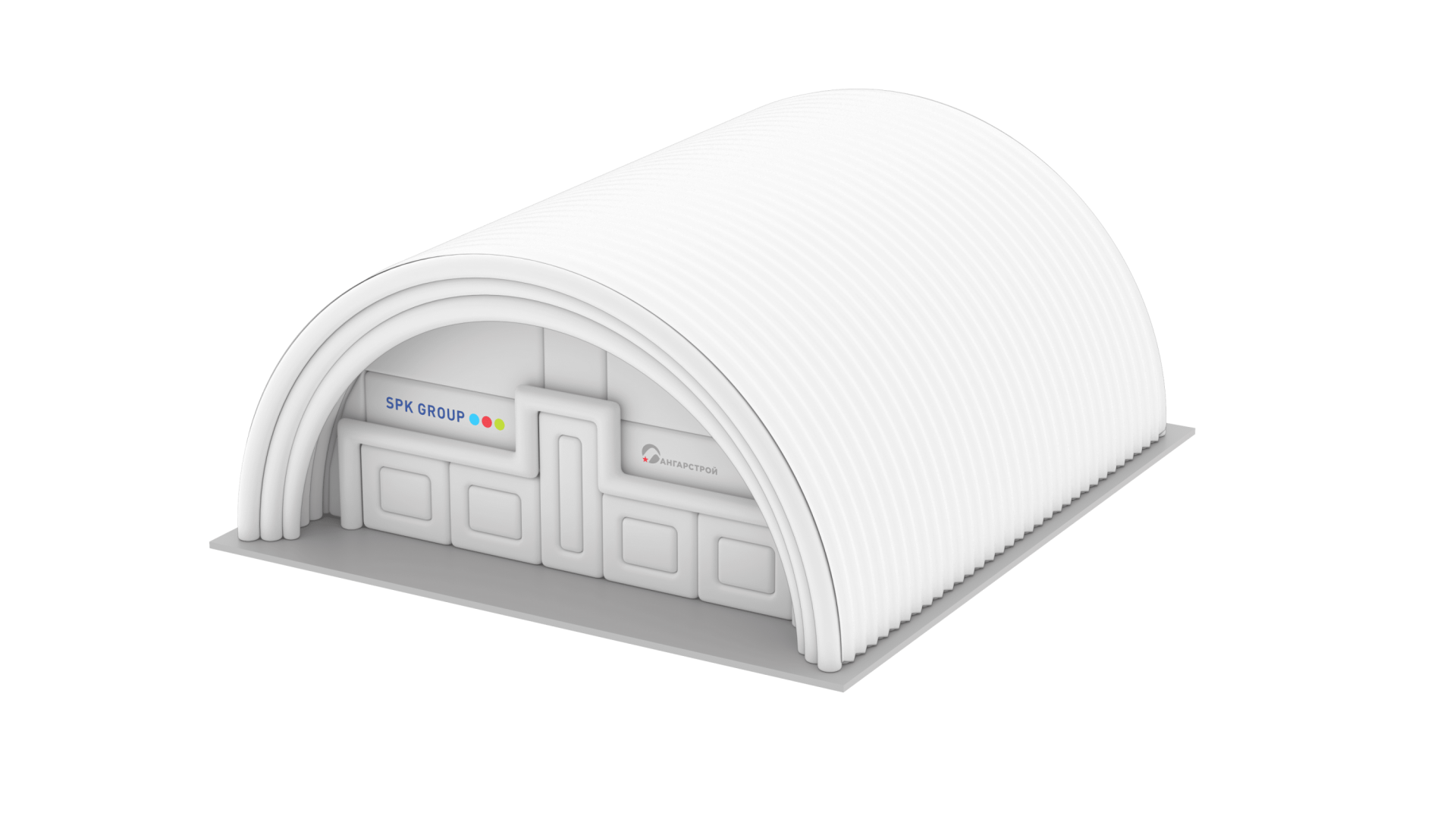

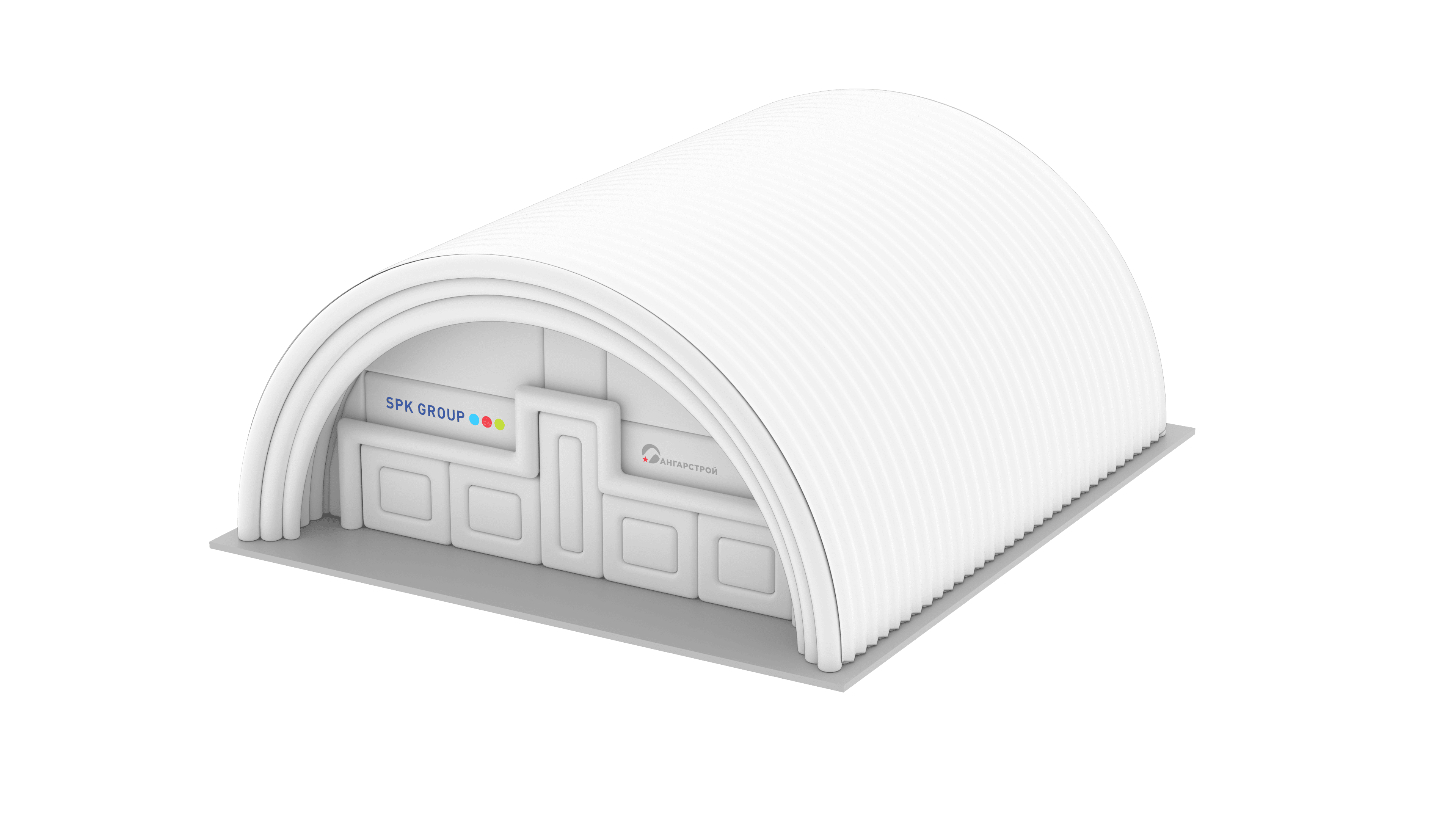

Инженерная инфраструктура авиационного малярного ангара

Для автономного функционирования комплекса предусматривается собственная инженерная инфраструктура, включающая:

• трансформаторную подстанцию;
• компрессорную станцию;
• систему подготовки технологической воды;
• локальные очистные сооружения;
• центральную станцию холодоснабжения;
• системы пожарной безопасности;
• автоматизированную систему диспетчеризации и мониторинга.

Такое решение обеспечивает независимость объекта от внешних производственных сетей и гарантирует стабильность технологических процессов.

Системы вентиляции и кондиционирования воздуха

Приточно-вытяжные установки SPK-VU-99

В составе комплекса используются шесть высокопроизводительных вентиляционных агрегатов производительностью 99 000 м³/ч каждый.

Основные характеристики:

• суммарный расход воздуха — около 600 000 м³/ч;
• внешнее статическое давление — 2200 Па;
• мощность вентилятора — 75 кВт;
• КПД вентиляционного оборудования — 85%;
• противоточный пластинчатый рекуператор с эффективностью 65%;
• взрывозащищенные байпасные клапаны стандарта ATEX;
• электрические нагревательные секции мощностью 562 кВт на установку;
• водяные охладители, подключенные к чиллерному контуру;
• адиабатические увлажнители с эффективностью до 95%.

Режимы эксплуатации

Режим окраски

Система функционирует исключительно на свежем наружном воздухе без использования рециркуляции.

Режим сушки

Воздушный поток переводится в режим полной рециркуляции с отключением рекуперации через байпасную линию.

Центральная система холодоснабжения

Чиллерная станция Midea SCAG210H

Для поддержания заданных климатических параметров применяются два промышленных винтовых чиллера тропического исполнения.

Технические параметры:

• холодопроизводительность при +35°C — 747 кВт;
• производительность при +46°C — 612 кВт;
• потребляемая мощность — 244 кВт;
• коэффициент энергоэффективности COP — 3,06;
• плавное регулирование производительности в диапазоне 25–100%;
• рабочий хладагент — R134a.

Состав гидравлической системы

• насосные станции с частотным регулированием;
• резервирование по схеме «рабочий + резервный»;
• гидравлические разделители;
• автоматические смесительные узлы;
• теплоизолированные трубопроводы DN150.

Воздухораспределение и очистка воздуха

Текстильные воздухораспределители

Система включает двенадцать воздухораспределительных магистралей диаметром 1450 мм.

Преимущества решения:

• равномерное распределение воздушных потоков;
• формирование ламинарного режима;
• снижение турбулентности;
• обеспечение высококачественной окраски самолетов.

Расход воздуха по каждой линии составляет около 50 000 м³/ч.

Система удаления окрасочного аэрозоля

Для улавливания лакокрасочного тумана используются фильтрационные блоки SPK-PTS с двухступенчатой системой очистки классов G2 и G3.

Защита от песка и пыли

На воздухозаборных и выбросных участках устанавливаются инерционные пескоуловители, предотвращающие загрязнение вентиляционных магистралей в условиях повышенной запыленности.

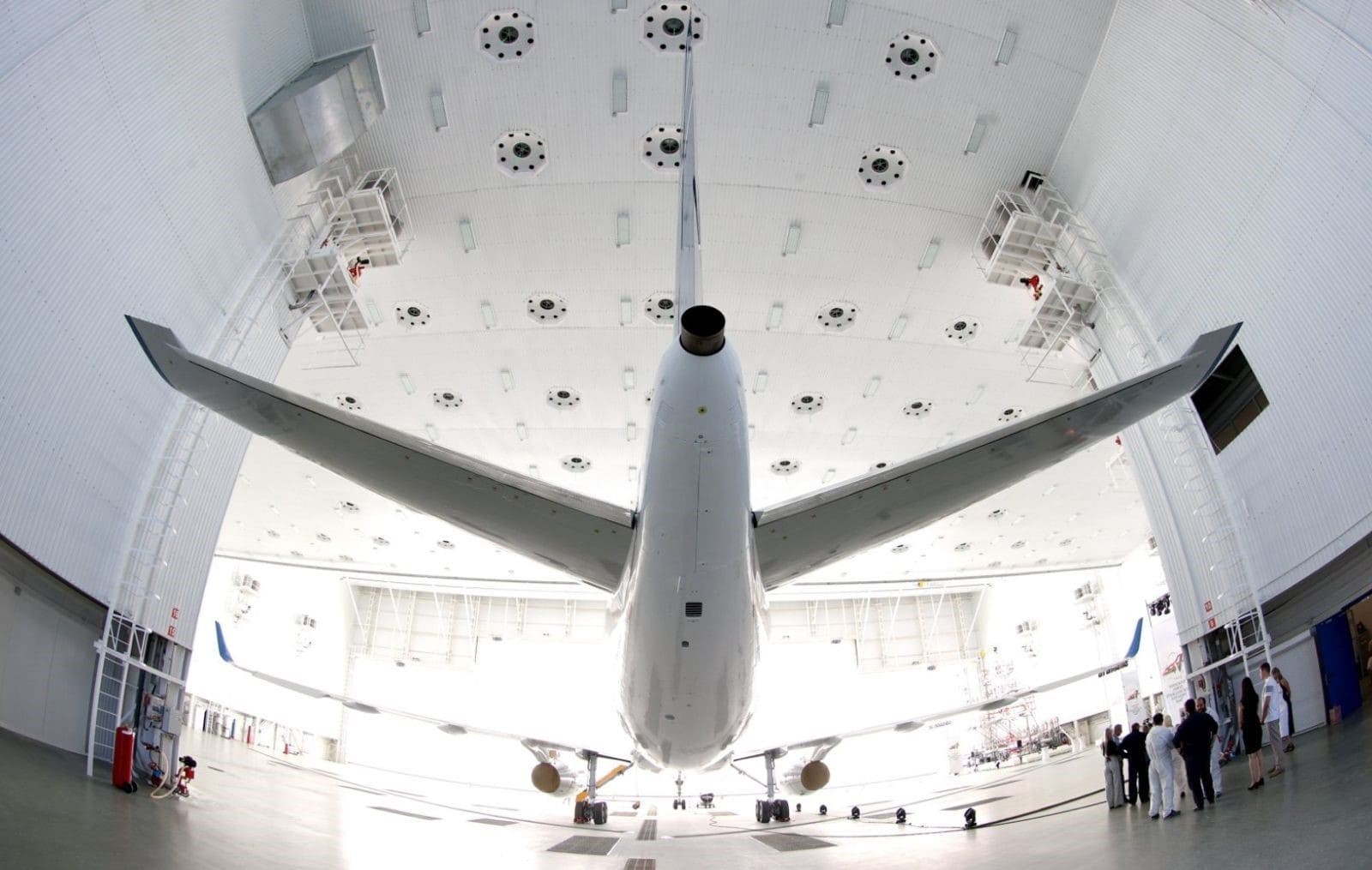

Потолочные пленумы и финишная фильтрация

Приточные пленумы создают стабильный нисходящий поток воздуха внутри ангара и поддерживают расчетное избыточное давление.

Для окончательной очистки используются фильтры тонкой очистки класса F9 (ISO ePM1 50%), эффективно задерживающие мелкодисперсные загрязнения и обеспечивающие бездефектное качество окраски.

Система подготовки воды и очистки промышленных стоков

Станция деминерализации воды RO+DI

Комплекс оснащается автоматизированной установкой производительностью 5 м³/ч, работающей по технологии:

• двухступенчатый обратный осмос;
• глубокая деионизация;
• непрерывный контроль электропроводности;
• мониторинг уровня pH.

Система соответствует требованиям международных авиационных стандартов Boeing для подготовки воды, используемой при мойке воздушных судов.

Локальные очистные сооружения

Для очистки технологических стоков применяется установка напорной реагентной флотации DAF.

Система обеспечивает:

• удаление химических загрязнений;
• отделение взвешенных веществ;
• сбор и обезвоживание шлама;
• соблюдение экологических нормативов.

Автоматизированная система управления комплексом

Платформа SPK-PaintManager

Управление всеми инженерными и технологическими процессами осуществляется посредством распределенной системы автоматизации на базе архитектуры PLC/SCADA.

Функциональные возможности

• управление вентиляцией и климатическими системами;
• координация работы чиллеров;
• автоматическое переключение режимов работы;
• контроль энергопотребления;
• мониторинг состояния оборудования;
• аварийная сигнализация;
• диспетчеризация технологических процессов.

Система датчиков

В состав комплекса входят:

• датчики температуры и влажности высокой точности;
• датчики давления воздуха;
• датчики загрязнения фильтров;
• расходомеры воды;
• температурные датчики хладоносителя;
• наружные климатические датчики.

Дополнительные опции авиационного окрасочного комплекса

Взрывозащищенное светодиодное освещение

Освещенность рабочих зон превышает 1000 люкс, а цветовая температура 5000–6500 К обеспечивает точную цветопередачу при выполнении авиационных окрасочных работ.

Автоматическая система пожаротушения

Роботизированные лафетные установки с интеллектуальным наведением обеспечивают быстрое обнаружение и ликвидацию очагов возгорания.

Контроль концентрации растворителей

Многоточечная система мониторинга непрерывно контролирует уровень взрывоопасных паров и автоматически увеличивает воздухообмен при достижении критических значений.

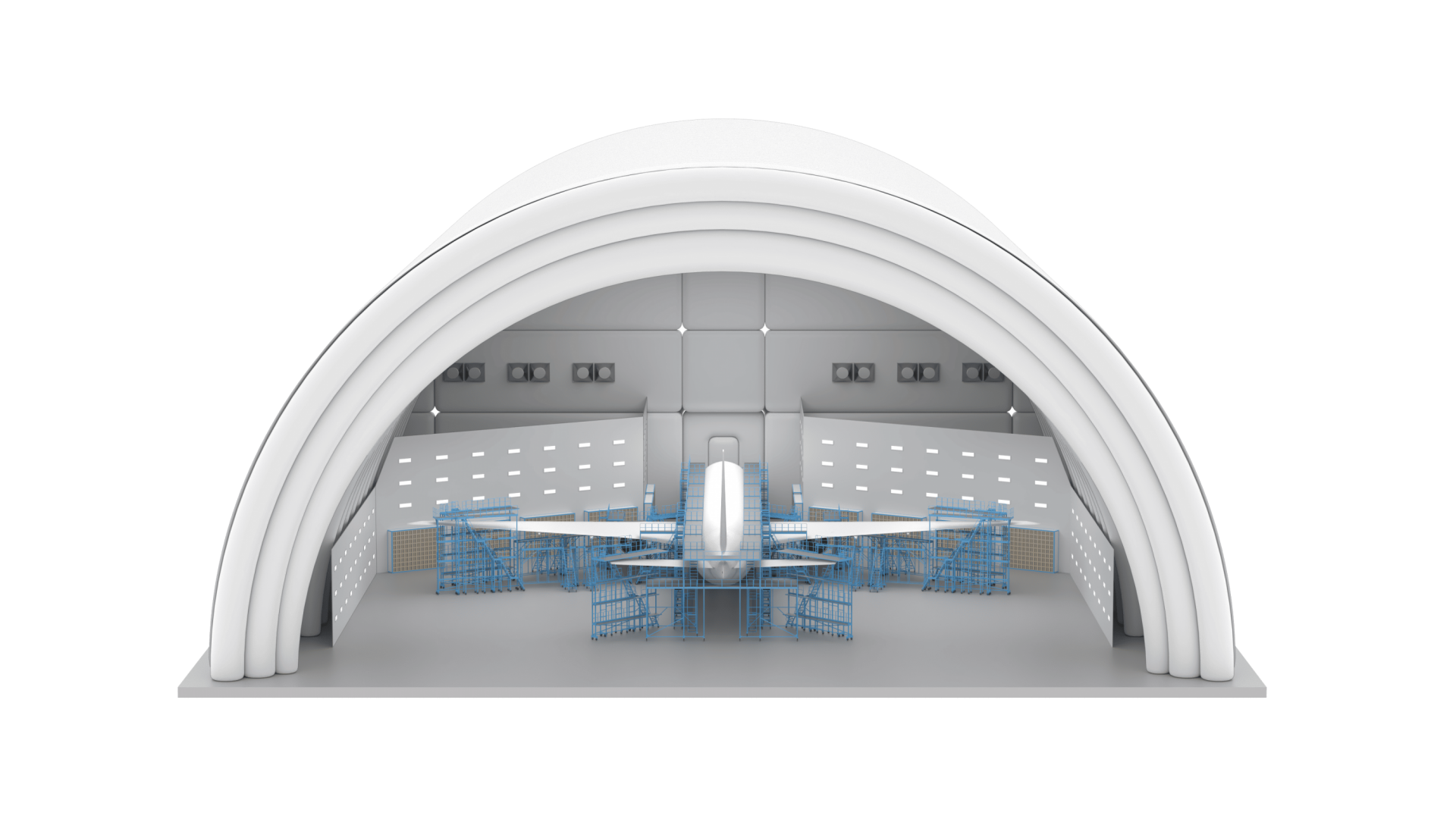

Докинговые платформы для Boeing 777

Модульные рабочие площадки обеспечивают безопасный доступ ко всем элементам воздушного судна независимо от его геометрических размеров.

Окрасочное оборудование HVLP и Airless

Комплекс комплектуется двадцатью профессиональными установками, предназначенными для работы с современными авиационными полиуретановыми покрытиями.

Компрессорная станция

Система подготовки сжатого воздуха обеспечивает точку росы до -40°C и соответствует требованиям авиационной промышленности.

Склад лакокрасочных материалов

Отдельный модуль хранения ЛКМ оснащается климатическим контролем, взрывозащищенной вентиляцией и оборудованием для приготовления окрасочных составов.

Энергетический баланс авиационного окрасочно-сушильного комплекса

Максимальная нагрузка в летний период

Общее расчетное потребление электроэнергии составляет около 1432 кВт, включая вентиляционные установки, холодильное оборудование, насосные станции, очистные сооружения и систему водоподготовки.

Максимальная нагрузка в зимний период

При работе электрических нагревателей суммарная установленная мощность достигает 4301 кВт, что определяет требования к проектированию подстанции и распределительных сетей комплекса.

Преимущества авиационного окрасочно-сушильного комплекса

• полный цикл окраски воздушных судов;
• соответствие международным авиационным стандартам;
• высокая энергоэффективность;
• автоматизированное управление;
• взрывозащищенное исполнение;
• возможность обслуживания широкофюзеляжных самолетов;
• минимизация эксплуатационных расходов;
• экологическая безопасность производственных процессов.

Авиационный окрасочно-сушильный комплекс такого уровня является современным промышленным решением для центров технического обслуживания воздушных судов, авиаремонтных предприятий и авиационных производственных площадок, обеспечивая высокое качество окраски, безопасность персонала и стабильность технологических процессов.
