Уличная покрасочно-сушильная камера для деталей самолетов SPK-12.6.4

Уличная покрасочно-сушильная камера для деталей самолетов SPK-12.6.4

окраска деталей самолета покраска боинга

покраска деталей самолета

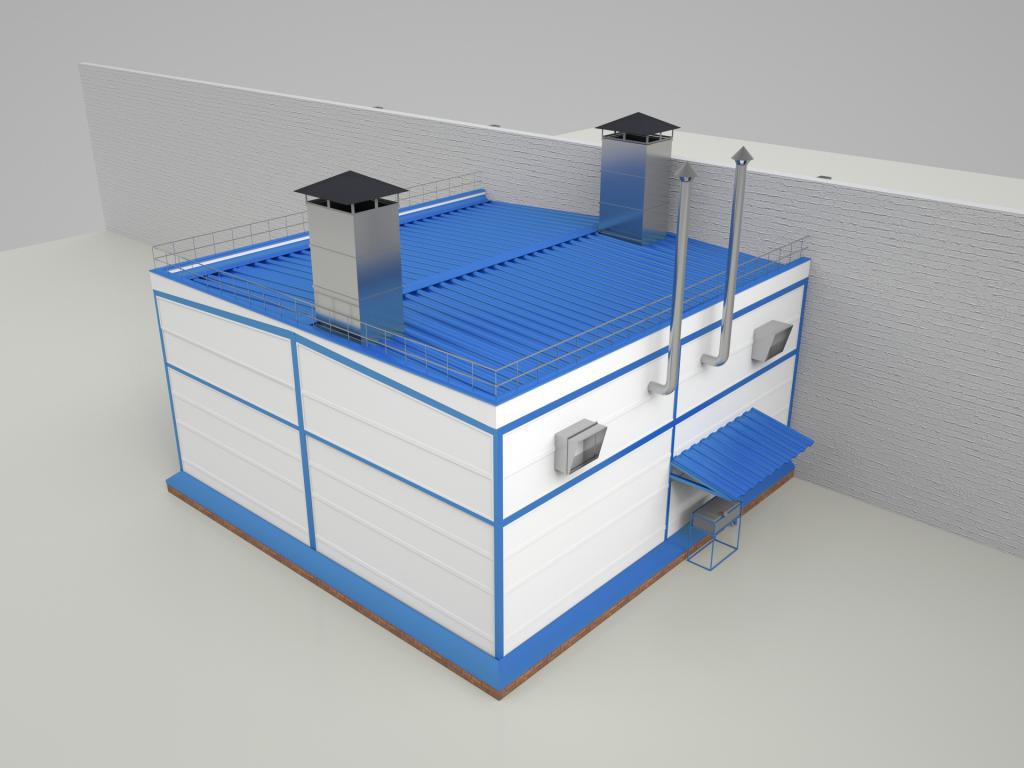

  Камера уличного типа предназначена для обеспечения требуемых условий по влажности, температуре, скорости воздуха, освещенности при осуществлении процесса окраски изделий, а также их сушки.

  В камере предусмотрена работа с деталями самолета, которые выполняются из полимерных композиционных и металлических материалов.

  В камере создается вертикальный равномерный нисходящий воздушный поток подогретого и очищенного воздуха. Сухой способ фильтрации воздуха от остатков краски.

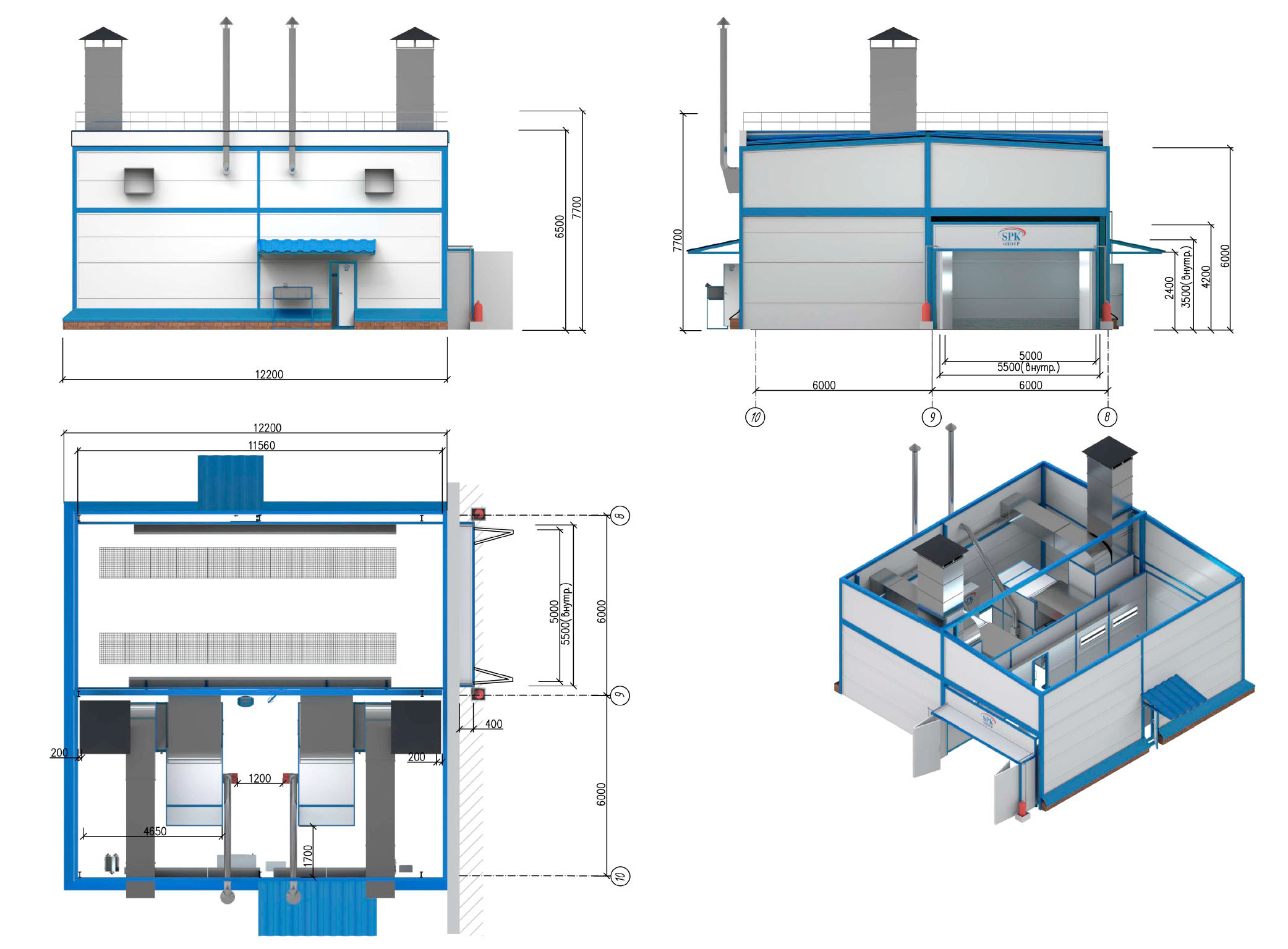

  Габариты камеры внутренние: 12000х5500х3500 мм. Габариты камеры внешние с учетом размещения вентиляционных установок: 12500х10500х6000 мм.

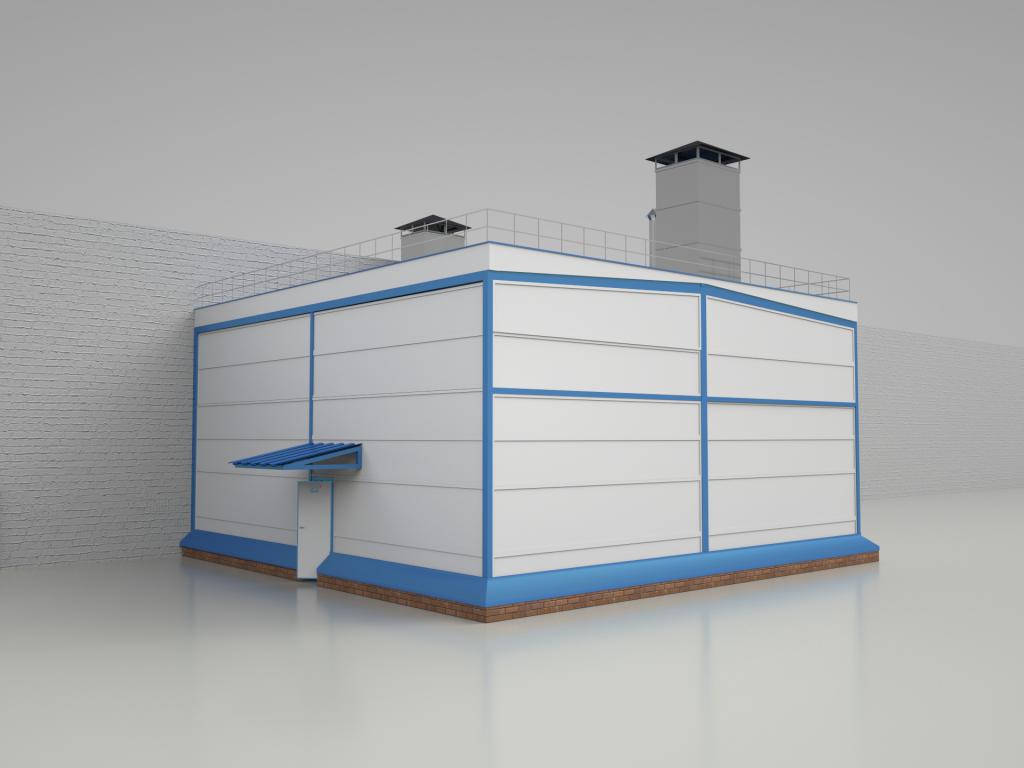

  Стены камеры – стальной каркас с обшивкой сэндвич-панелями. Их толщина – не менее 150 мм.

  2 ступени и вытяжки и притока.

  В камере предусмотрены основные ворота для заезда изделий, распашные, четырехстворчатые, с остеклением. Размер – 5000х2400 мм. Для персонала установлены сервисные двери 800х2000 мм, они расположены в боковых стенах.

  Освещение в кабине камеры обеспечивается светильниками во взрывобезопасном исполнении. Уровень освещенности для основного контура – не менее 800 Лк, для полной системы – не менее 1200 Лк.

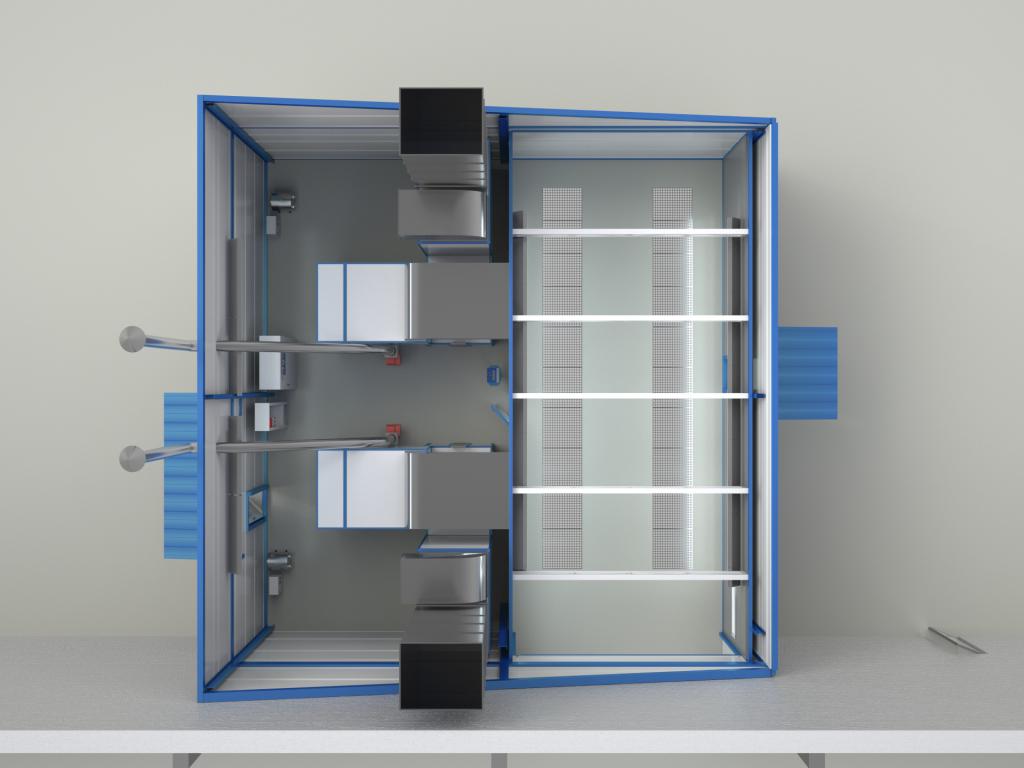

  Воздухообмен обеспечивается двумя вентагрегатами SP(23), размещенными в полу технического помещения. Предусмотрено 2 вентилятора. Расход воздуха номинальный – 23 тыс. м3/ч.

  Энергоноситель – теплообменник воздушный с дизельной горелкой. Мощность тепловая – 540 кВт.

  Электроэнергия – дополнительный энергоноситель. Пластинчатый рекуператор в комплекте с обводным каналом для исключения замерзания.

  Предусмотрены воздушные отсекающие клапана. Тип – морозостойкие утепленные. Размер каждого – 900х900 мм. По 2 шт на притоке и вытяжке.

  Для увлажнения воздуха предусмотрена специальная сотовая система. Расход воды составляет 0,673 м3 в час. Мощность системы увлажнения составляет 1 кВт.

  Управление контроллером, система контроля технологических режимов. Панель управления сенсорная.
