Организация окрасочно-сушильного комплекса для вагоностроения и ремонта Ж/Д техники

Ж/Д транспорт эксплуатируется в экстремальных условиях: постоянные динамические и вибрационные нагрузки, перепады температур от -50 °C до +50 °C, абразивное воздействие летящего гравия и щебня, а также регулярный контакт с агрессивными химическими реагентами и моющими средствами.

В этих условиях лакокрасочное покрытие выполняет не столько декоративную, сколько защитную функцию, предотвращая коррозию несущих элементов кузова. Создание специализированного окрасочно-сушильного комплекса для железнодорожного машиностроения и ремонтных предприятий требует применения грамотных инжиниринговых решений.

Требования к окраске рельсового транспорта и стандартам качества покрытия

Подготовка и нанесение ЛКП на железнодорожный подвижной состав - пассажирские и грузовые вагоны, локомотивы, электропоезда, вагоны метро - строго регламентированы отраслевыми ГОСТами и международными стандартами. В частности, ГОСТ 7409-2018, ГОСТ 9.401, ISO 12944.

К защитному покрытию рельсового транспорта предъявляются следующие ключевые требования:

• Покрытие должно выдерживать постоянные деформации, изгибы и вибрации кузова при движении состава без образования микротрещин, сколов и отслоений.

• Требуемый срок службы защитно-декоративного слоя до первого капитального ремонта составляет не менее 10–15 лет для пассажирского и не менее 8–12 лет для грузового состава.

• Суммарная толщина сухого слоя системы покрытия варьируется от 180 до 350 мкм в зависимости от назначения подвижного состава: цистерны для химикатов, полувагоны, пассажирские вагоны.

• Перед нанесением грунтовочных составов металлическая поверхность кузова должна быть очищена методом абразивоструйной обработки до степени Sa 2.5 по ISO 8501-1, то есть чистый металл без окалины, ржавчины, пригаров и загрязнений, с созданием необходимой шероховатости Rz 40–75 мкм для максимальной анкерной зацепляемости ЛКМ.

Конструктивные особенности камер для длинномерных объектов

Окраска пассажирских вагонов, локомотивов и секций поездов имеет фундаментальное отличие от автопрома или общего машиностроения: вагоны и локомотивы являются крупногабаритными тяжеловесными объектами и красятся не по отдельным деталям, а целиком в сборе.

Это определяет специфику конструкции технологических камер.

Механизация подачи и технические зазоры

Длина вагона может превышать 25–30 метров, а масса — от 40 до 90 тонн. Поэтому габариты длинномерного состава исключают использование одвесных конвейеров.

• Подача подвижного состава в дробеструйные и окрасочно-сушильные камеры осуществляется по встроенным рельсовым путям с помощью механизированных передаточных тележек.

• Размеры камер рассчитываются исходя из длины самого вагона с обязательным соблюдением специальных технических зазоров не менее 1.5–2 метров по всему периметру. Зазоры необходимы для свободного и безопасного перемещения персонала, работы технологического оборудования и создания правильной аэродинамики воздушных потоков.

Продуманная вентиляция и ее влияние на качество ЛКМ

От качества работы системы вентиляции напрямую зависит то, насколько качественным будет итоговое ЛКМ на изделии. При неграмотно рассчитанной вентиляции в камере образуются застойные зоны, турбулентные завихрения и так называемый окрасочный туман - взвесь мелких капель краски. Это приводит к дефектам покрытия: поялению шагрени, потеков, пылевых включений и неравномерности толщины слоя.

Применение подъемно-передвижных площадок для маляров

Высота кузова железнодорожного вагона достигает 4.5 метров. Для эффективной работы маляров используются 3D подъемно-передвижные площадки с пневматическим приводом. Они перемещаются вдоль стен камеры по направляющим рельсам в трех плоскостях: вперед-назад, вверх-вниз, выдвижение люльки к кузову, позволяя маляру легко и безопасно добираться до самых труднодоступных мест (крыша, радиусные скаты, межвагонные пространства) и наносить краску под нужным углом.

Автоматизация процессов дробеструйной очистки кузовов

Подготовка поверхности кузовов вагонов и локомотивов перед окраской выполняется в обитаемых дробеструйных камерах.

Из-за больших габаритов изделия, наличия сложного профиля кузова и подвагонного оборудования дробеметные установки здесь использовать не получится — дробеметные колеса не обеспечивают нужного угла обработки всех скрытых полостей.

Поэтому базисом является ручной способ очистки, когда оператор-дробеструйщик обрабатывает поверхность с помощью напорного дробеструйного пистолета. Камера при этом оборудуется системой автоматического сбора и регенерации дроби, что позволяет возвращать стальную дробь в технологический цикл до 50–100 раз.

Внедрение робототехники

Если предприятию необходимо полностью исключить тяжелый и опасный ручной труд, а также значительно повысить скорость обработки, в обитаемую дробеструйную камеру устанавливаются дробеструйные роботы.

Роботизированные манипуляторы перемещаются по рельсам вдоль вагона и по заранее запрограммированной 3D-модели автоматически обрабатывают кузов. Робот строго выдерживает дистанцию, угол воздействия абразивной струи и давление, что обеспечивает идеальную равномерность шероховатости поверхности и увеличивает производительность участка в 3–4 раза по сравнению с ручным трудом.

Экономический эффект от модернизации вагоноокрасочного участка

Модернизация или новое строительство окрасочно-сушильного комплекса для рельсового транспорта — это инвестиционный проект, который напрямую влияет на себестоимость и конкурентоспособность продукции.

Пример реализации: Комплекс подготовки и окраски SPK GROUP для пассажирских вагонов в г. Лиски

Задача

Предприятию по производству и ремонту пассажирских вагонов требовалось сократить длительный технологический цикл подготовки и окраски, уменьшить высокую долю ручного труда, снизить энергопотребление устаревших камер и обеспечить качество ЛКП по стандарту ISO 12944.

Что было сделано

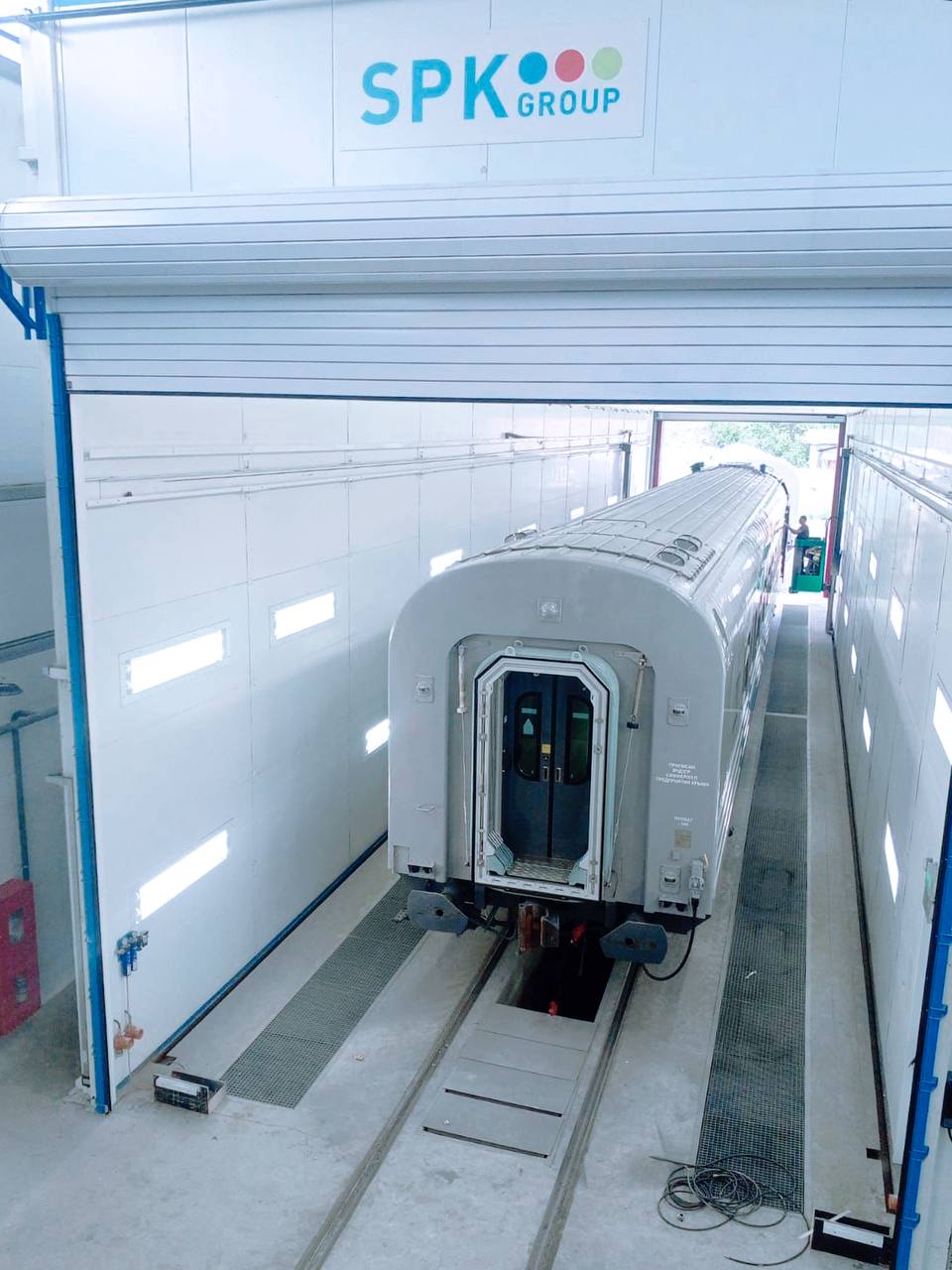

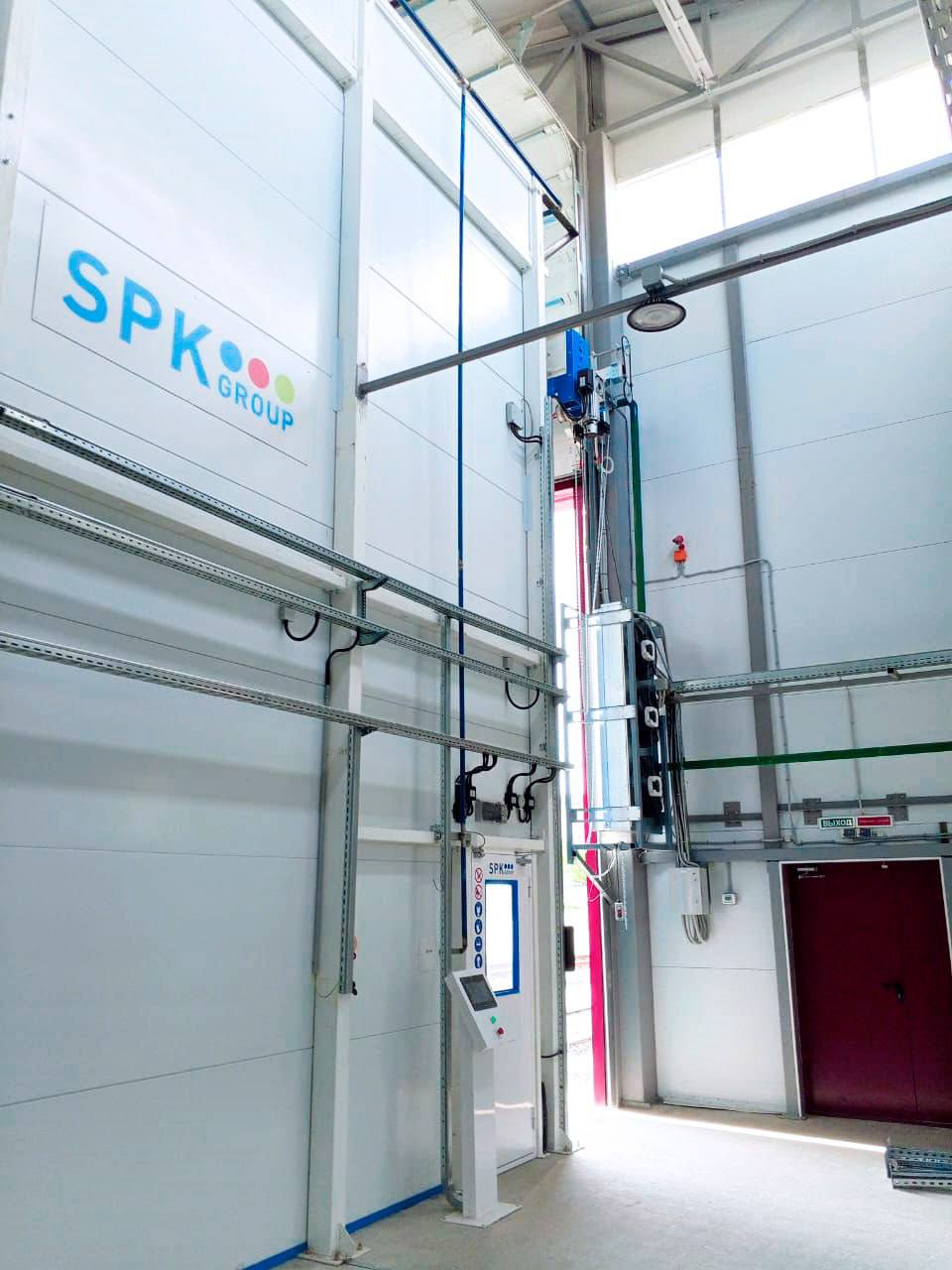

1. Разработан и смонтирован комплекс, включающий обитаемую дробеструйную камеру с автоматическим скребковым полом регенерации дроби и проходную 36-метровую окрасочно-сушильную камеру.

2. Интегрированы автоматизированные рельсовые передаточные тележки высокой грузоподъемности для подачи кузовов.

3. Камера окраски оборудована 4-мя пневматическими трехосными подъемно-передвижными площадками, что исключило необходимость использования лесов и ускорило процесс нанесения слоев в 2.5 раза.

Какой результат получен

• Время полной подготовки и окраски одного пассажирского вагона уменьшилось с 72 до 24 часов.

• Срок полной окупаемости модернизации комплекса составил 18 месяцев.
