Пример технического задания на проектирование и производство окрасочно-сушильной камеры для рельсового подвижного состава

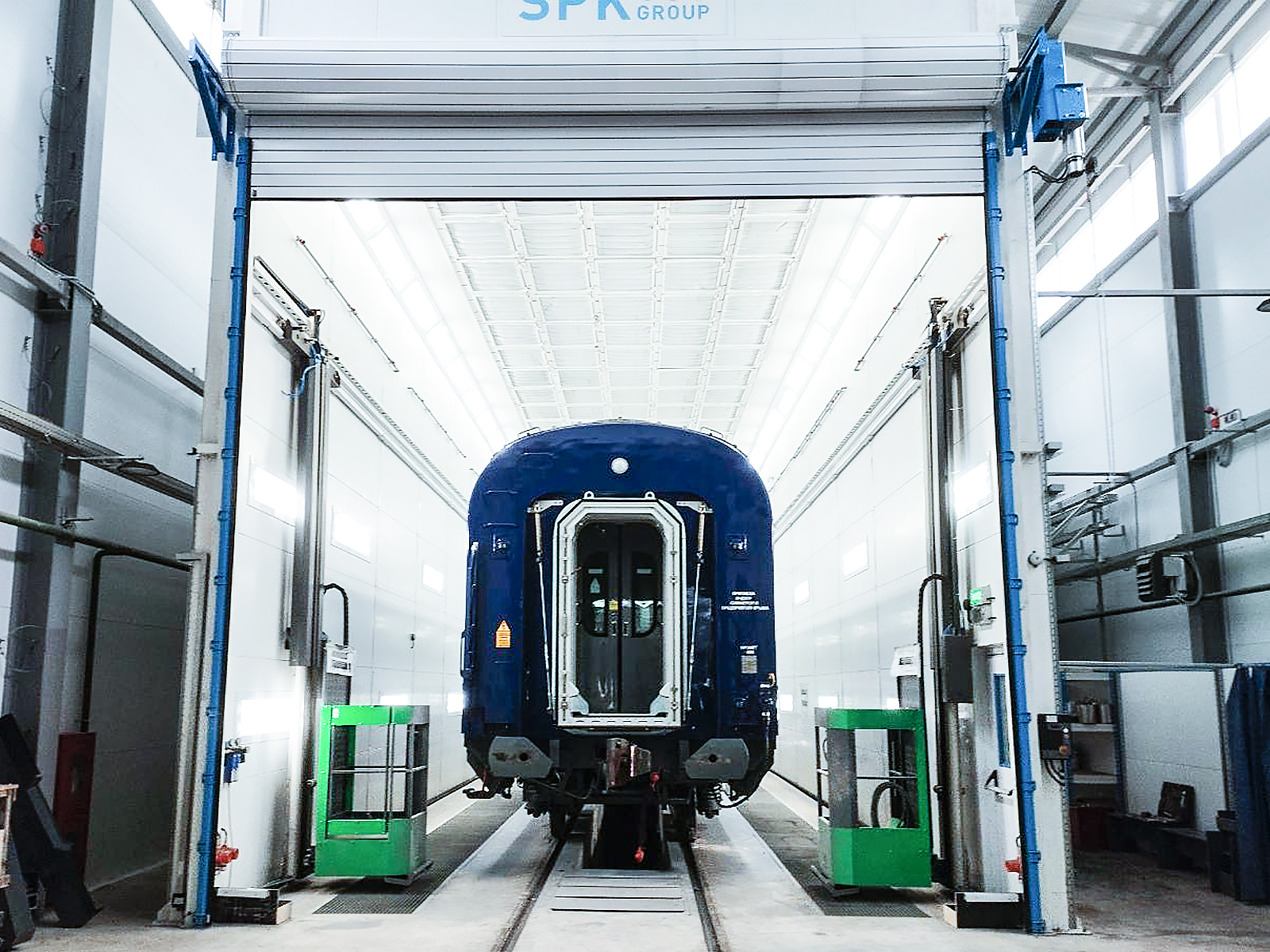

Техническое задание №1: Разработка и поставка проходной ОСК для рельсового подвижного состава

1. Производственные параметры и назначение комплекса

• Сфера применения: Технологический цикл включает механизированное обезжиривание, нанесение грунтовочных составов, финишную эмалировку и последующую термосушку железнодорожного подвижного состава, секций локомотивов и негабаритных металлоконструкций.

• Характеристики обрабатываемой продукции:

  • Предельные габариты одного изделия: 26 000 × 3 200 × 4 600 мм.

  • Максимальная масса изделия: до 25 тонн.

  • Площадь рабочей поверхности под покраску: 150–200 м².

• Производственная программа: 756 единиц подвижного состава в год при интенсивном двухсменном графике (2 смены по 12 часов).

• Организация рабочих мест: Постоянное присутствие 2 операторов-маляров в рабочей зоне.

• Транспортная интеграция: Камера проходная. В основание пола интегрирована железнодорожная колея шириной 1520 мм (рельс типа Р65) для подачи и выкатки подвижного состава.

2. Строительно-габаритные характеристики и конструкция корпуса

Камера представляет собой самонесущий металлический каркас, изолированный огнестойкими трехслойными сэндвич-панелями (негорючий наполнитель, цвет внешнего покрытия — белый RAL 9003).

• Внешние размеры кабины: 29 000 × 6 200 × 7 400 мм (без учета выносных вентблоков).

• Внутреннее рабочее пространство: 28 800 × 6 000 × 6 000 мм.

• Въездные проемы: 2 торцевых проема размером 4 800 × 5 400 мм (Ш×В). Оснащаются подъемно-секционными воротами (ПСВ) с электрическим приводом повышенного циклического ресурса.

• Эвакуационные и сервисные выходы:

  • 1 остекленная дверь, встроенная в полотно въездных ворот;

  • 1 отдельная аварийная дверь с остеклением в торцевой стене, противоположной термоагрегатам.

• Конструктив приямка: Двухполосный решетчатый настил с центральной смотровой канавой глубиной 1 200 мм для обслуживания подвагонного оборудования.

3. Технологические узлы, вентиляция и микроклимат

Вентиляционные агрегаты и термоблок

Камера оснащается приточно-вытяжными термовентиляционными установками с прямым или косвенным газовым нагревом:

• Основной энергоноситель: Природный газ.

• Горелочные модули: Двухступенчатые/модулируемые газовые горелки Riello RS5D с рампой MBD 412/2 (или сертифицированные аналоги). Давление подачи — 300 мбар, расход газа — до 32 м³/ч на горелку.

• Рабочие температурные диапазоны:

  • Фаза распыления («Окраска»): +18 °С … +20 °С при притоке внешнего воздуха не теплее +18 °С;

  • Фаза термофиксации («Сушка»): технологический нагрев +60 °С (с возможностью разгона до +80 °С);

  • Промежуточная выдержка («Испарение»): +25 °С;

  • Фаза полной продувки и дегазации кабины перед открытием ворот.

• Очистка воздуха: Многоступенчатая сухая фильтрация (стекловолоконные напольные Paint-Stop фильтры + тонкие карманные и потолочные фильтры). Вытяжной контур подготовлен под дооснащение сорбционно-угольными кассетами для нейтрализации паров сольвентов.

Механизация малярных работ

• Пневматические подъемно-передвижные платформы (ППП): 2 единицы вдоль продольных стен. Обеспечивают перемещение маляров в 3 плоскостях для окраски верхней зоны и крыши подвижного состава.

• Параметры пневмопитания ППП: Давление 7–8 атм, расход воздуха 350 л/мин на платформу (требуемый класс чистоты сжатого воздуха — не ниже 3-го).

• Подача ЛКМ: В люльках ППП и по торцам кабины смонтированы влагоотделительные воздухораздаточные колонки и штуцеры БРС для оперативного подключения аппаратов безвоздушного распыления.

4. Освещенность и инженерная безопасность

Подсистема	Проектное решение
Уровень освещенности	Не менее 750 Люкс по всей рабочей зоне без слепых зон и бликов
Схема распределения света	4-ярусная система: • Нижний ярус — взрывозащищенные светильники в смотровой яме для днища; • Два боковых яруса — 4-ламповые светильники на высотах от 1,2 м и от 3,0 м; • Верхний ярус — наклонные светильники вдоль потолочного пленума
Контроль взрывоопасной среды	Стационарные датчики довзрывных концентраций (ПДК паров ЛКМ и растворителей) с автоматическим отключением окрасочных линий
Противопожарная защита	Огнезадерживающие клапаны на воздуховодах + модульная система автоматического порошкового пожаротушения (АСПТ) с выводом тревоги на центральный пост охраны
Электрическая сеть	380 В / 3 фазы / 50 Гц. Суммарная потребляемая мощность — не более 195 кВт

5. Автоматизированная система управления (АСУ ТП)

Управление комплексом реализовано на базе промышленного контроллера с интуитивным русифицированным интерфейсом:

1. Главный пульт оператора смонтирован у въездных ворот (на высоте 1 500 мм).

2. Силовые шкафы управления вентиляционными агрегатами и освещением разнесены по технологическим зонам цеха.

3. Защитные блокировки: автоматический запрет нагрева при остановке вентиляторов, остановка технологического процесса по сигналам «Пожар», «Превышение ПДК» или падению давления сжатого воздуха.
