Кейс SPK GROUP: роботизированная окраска кузовов самосвалов до 16 м. Тали вместо конвейера, смешивание ЛКМ у распылителя, 99% окраски роботом
SPK GROUP спроектировала и реализовала роботизированную линию окраски кузовов самосвалов длиной до 16 м и массой до 5 т. Изделия перемещаются по кольцевой системе на синхронизированных талях, а не на дорогом конвейере. Окрасочные роботы покрывают до 99% поверхности, включая внутренние зоны «корыта». Двухкомпонентные лакокрасочные материалы (ЛКМ) смешиваются непосредственно у распылителя, поэтому при промывке системы теряется меньше краски и растворителя.
Есть мнение, что роботизация крупногабаритных изделий требует высоких капитальных затрат и окупается десятилетиями. Этот проект показывает обратное: нестандартные решения в транспортной системе и подаче ЛКМ снизили стоимость комплекса, а покрытие получилось премиального качества.

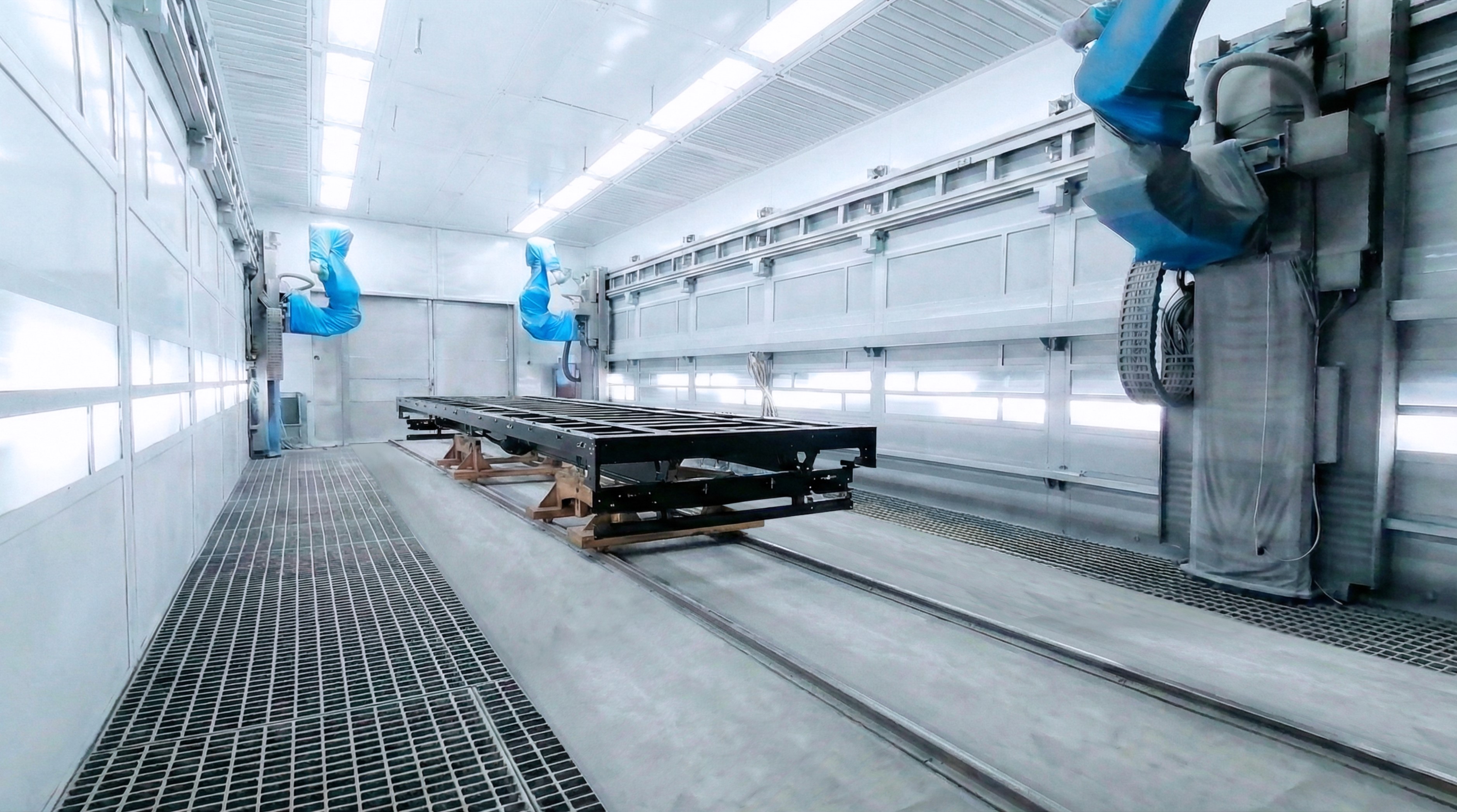

Окрасочный робот в камере. Внутренние размеры камеры: 20 000 × 7 600 × 6 000 мм.
Параметры проекта
| Параметр | Значение |
|---|---|
| Изделие | Кузова самосвалов |
| Габариты изделия | длина до 16 м, ширина до 2,5 м |
| Масса изделия | до 5 т |
| Внутренние размеры камеры | 20 000 × 7 600 × 6 000 мм |
| Транспортная система | кольцевая замкнутая, синхронизированные тали с радиоуправлением |
| Окраска | роботизированная, до 99% поверхности |
| Подача ЛКМ | автоматическая, смешивание у распылителя |
| Вентиляция окрасочной камеры | 4 установки по 30 000 м³/ч (всего 120 000 м³/ч) |
| Теплообменники окрасочной камеры | водяные, суммарно 463 кВт |
| Вентиляция сушильной камеры | 2 установки по 35 000 м³/ч (всего 70 000 м³/ч) |
| Нагрев сушильной камеры | термомасло до 150 °C |
Исходные данные и технические задачи
Линия проектировалась для кузовов самосвалов длиной до 16 м, шириной до 2,5 м и массой до 5 т. Перед инженерами стояли три основные задачи:
- Геометрия «корыта». Глубокий кузов с труднодоступными внутренними поверхностями усложняет покраску, особенно ручную. Нужно было обеспечить равномерную толщину покрытия без непрокрасов во внутренних зонах.
- Транспортная система. Заказчику требовалось универсальное и недорогое решение, которое можно модернизировать и удлинить в будущем.
- Энергоснабжение вентиляции. Приточно-вытяжные установки окрасочной камеры потребляют много тепловой и электрической энергии, особенно зимой.
Решение 1. Кольцевая транспортная система на синхронизированных талях
Напольные и подвесные конвейеры для изделий массой 5 т и длиной 16 м дороги и плохо поддаются перестройке. Вместо них применена замкнутая кольцевая система на синхронизированных талях с радиоуправлением.
Преимущества решения:
- Универсальность. Система подходит для изделий разных типоразмеров в пределах заданных габаритов.
- Масштабируемость. При расширении производства линию можно удлинить с минимальными затратами.
- Точное позиционирование. Система определения положения фиксирует остановку и положение кузова с точностью до миллиметров. Робот работает по известным координатам детали, и программа окраски повторяется от изделия к изделию.
Именно точное позиционирование позволило применить роботизированную окраску без дорогостоящего конвейера.
Решение 2. Роботизированная покраска и автоматическая подача ЛКМ
Программирование кинематики роботов
Сложную геометрию кузова закрыли программированием траекторий. Манипуляторы настроены так, чтобы заходить во внутренние полости «корыта» и окрашивать их без участия оператора.
Результат: до 99% поверхности окрашивается роботами. Ручная окраска сведена к единичным зонам.
Смешивание двухкомпонентных материалов у распылителя
Основные потери ЛКМ на роботизированных линиях происходят при промывке системы, особенно при работе с двухкомпонентными (2К) материалами: смешанный состав, оставшийся в магистрали, уходит в отход.
В проекте реализована система подачи лакокрасочных материалов со смешиванием непосредственно у распылителя, в смесительном блоке на роботе. Это даёт:
- минимальную длину трассы смешанного материала, поэтому при промывке теряется меньше ЛКМ и растворителя;
- стабильное соотношение компонентов;
- упрощённую работу с материалами с ограниченным временем жизнеспособности.
Краскоприготовительное отделение дозирует компоненты и поддерживает заданную вязкость материала.
Вентиляция и тепловое оборудование окрасочно-сушильных камер
Качественная окраска требует чистого воздуха с контролируемыми параметрами, а приточная вентиляция большой производительности даёт основную долю энергозатрат.
Окрасочная камера:
- 4 приточно-вытяжные установки по 30 000 м³/ч (всего 120 000 м³/ч);
- водяные теплообменники суммарной мощностью 463 кВт.
Сушильная камера:
- 2 вентиляционные установки по 35 000 м³/ч (всего 70 000 м³/ч);
- нагрев воздуха через трубопроводы с термомаслом, нагретым до 150 °C.
Установки поддерживают температуру и влажность воздуха с точностью до десятых долей.

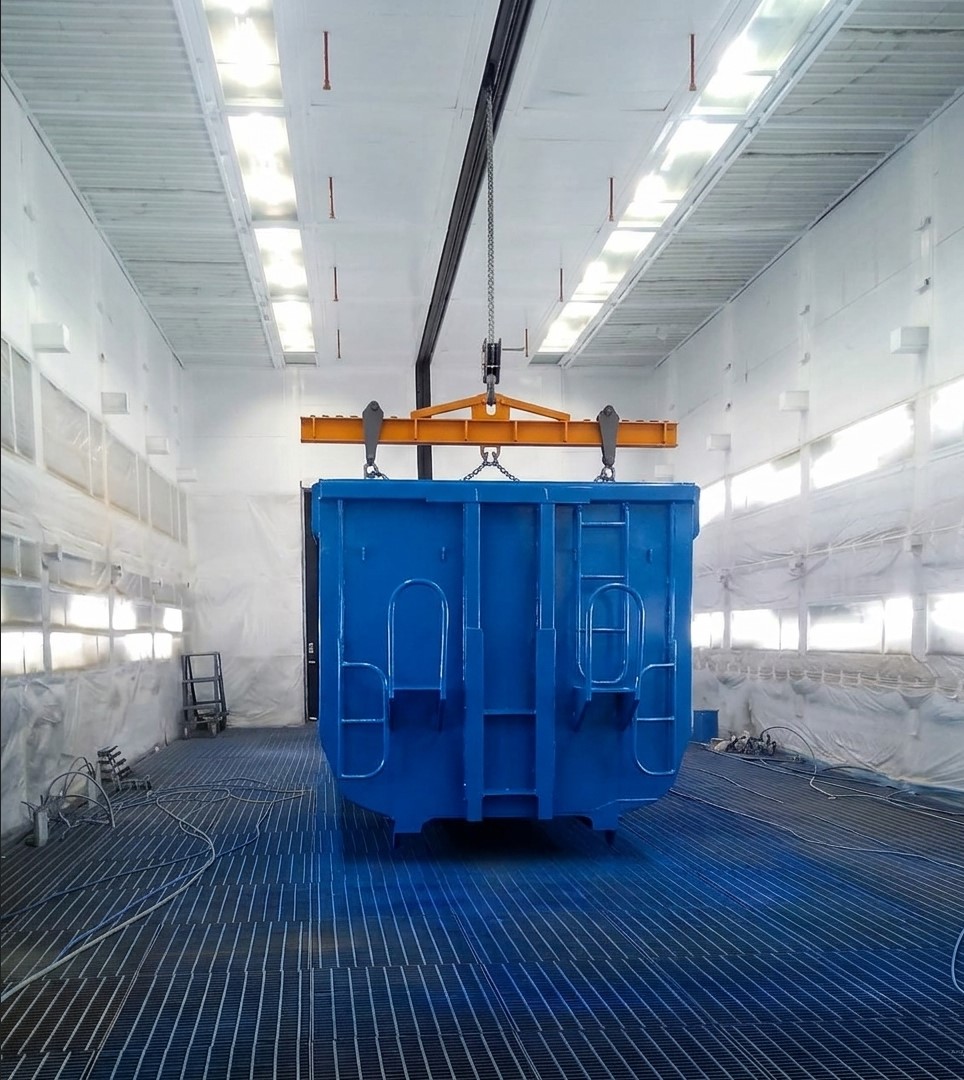

Окраска кузовов в камере.
Выводы по проекту
- Транспорт. Радиоуправляемые тали с точным позиционированием обходятся дешевле классического конвейера и оставляют запас для модернизации линии.
- Геометрия. Сложная форма изделия не мешает роботизации: при грамотном проектировании кинематики робот окрашивает до 99% площади кузова.
- Экономия ЛКМ. Смешивание компонентов у распылителя сокращает потери при промывке, а значит, и расходы на материалы.
Такой подход делает роботизацию в тяжёлом машиностроении рентабельной и доступной для предприятий.
Частые вопросы
Можно ли окрасить роботом изделие сложной формы, например кузов самосвала?
Да. Манипуляторы программируются так, чтобы заходить во внутренние полости «корыта». В этом проекте роботы окрашивают до 99% поверхности.
Чем тали лучше конвейера для тяжёлых изделий?
Система на синхронизированных талях дешевле, универсальнее и проще в расширении. Точное позиционирование позволяет роботу работать так же стабильно, как на конвейере.
Как сократить потери ЛКМ при роботизированной окраске?
Смешивать двухкомпонентные материалы непосредственно у распылителя. Длина трассы со смешанным составом минимальна, и при промывке в отход уходит меньше краски и растворителя.
От чего зависит стоимость роботизированной линии окраски?
От габаритов и массы изделий, типа транспортной системы, числа роботов, системы подачи ЛКМ, производительности вентиляции и способа нагрева сушильной камеры. Точную стоимость считают по бланку заказа.
Нужна окрасочная линия под ваши изделия?
Специалисты SPK GROUP рассчитают габариты камеры, систему вентиляции, транспортную схему и степень автоматизации. Оставьте заявку или заполните бланк заказа, и мы подготовим техническое и коммерческое предложение.
