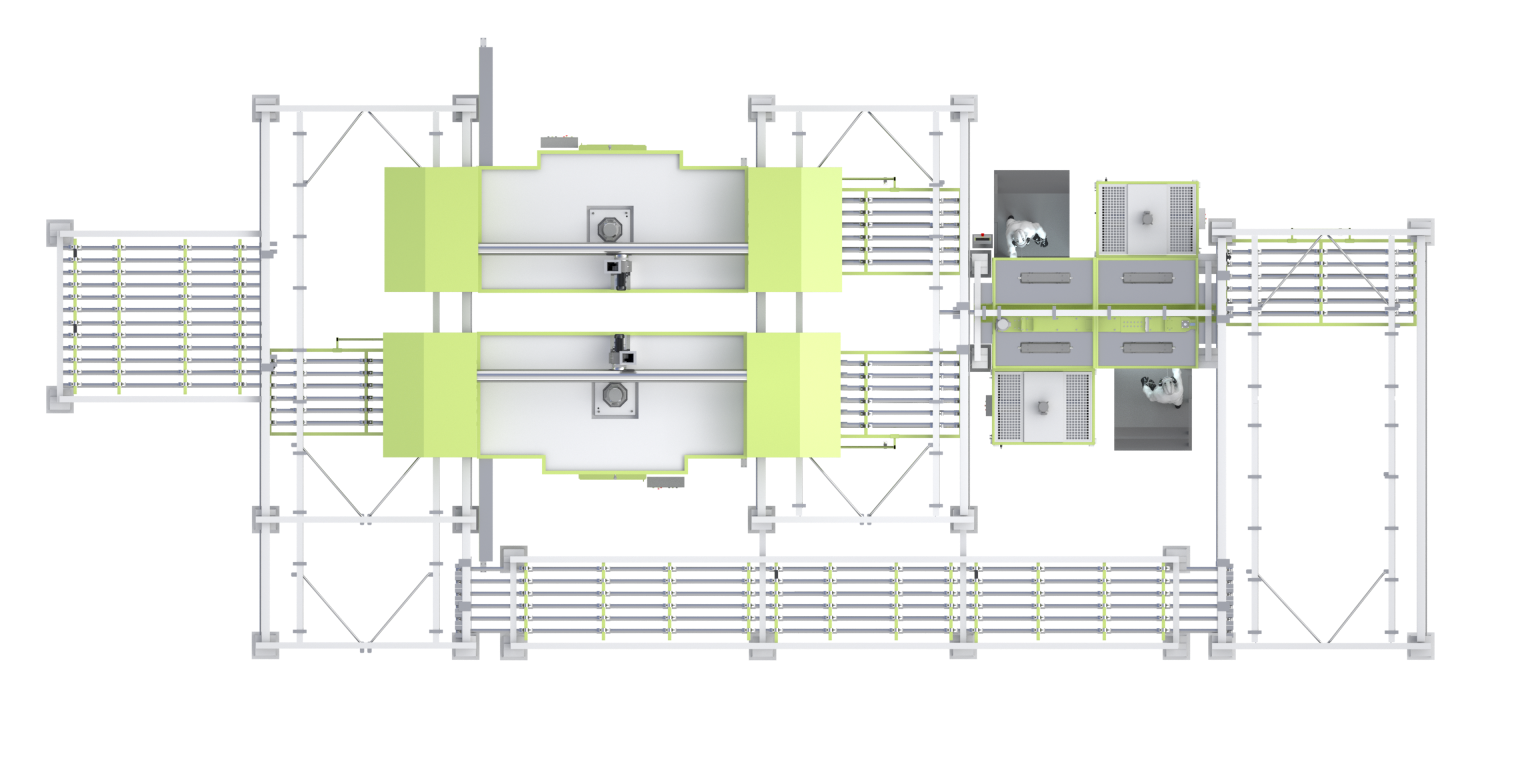

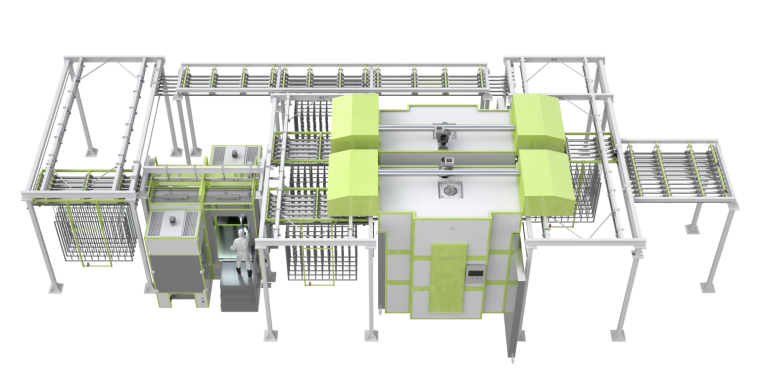

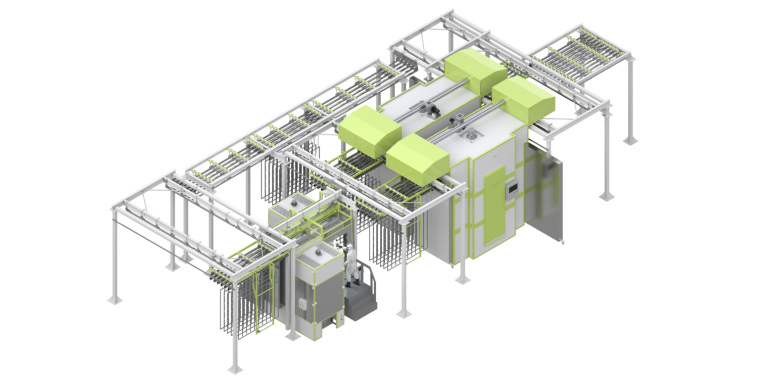

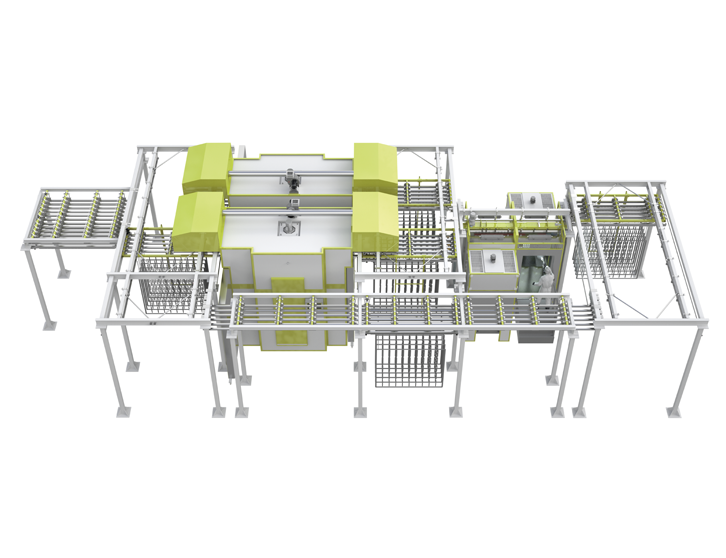

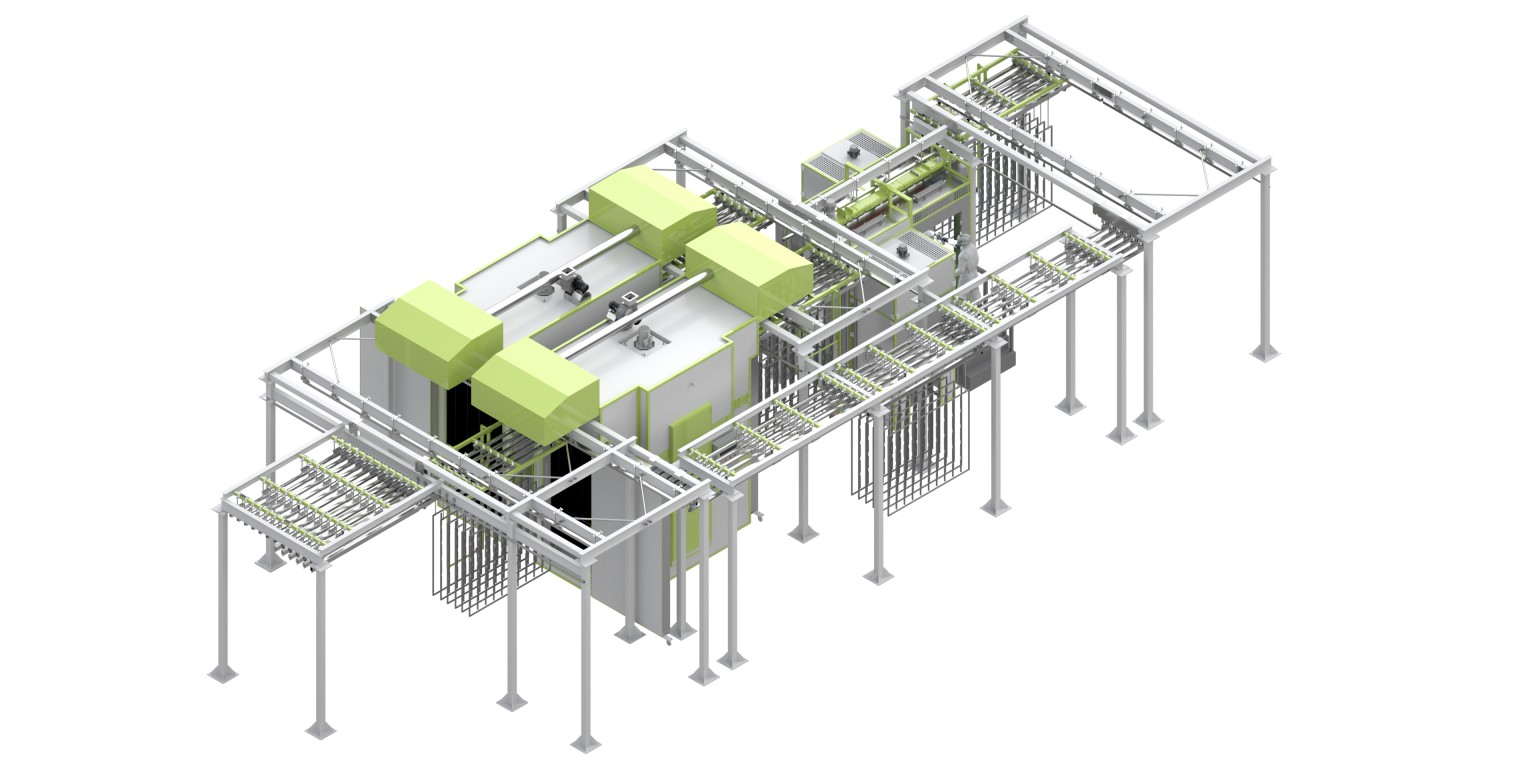

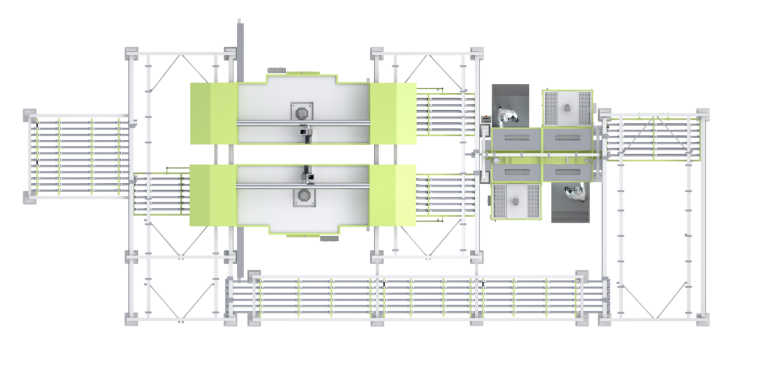

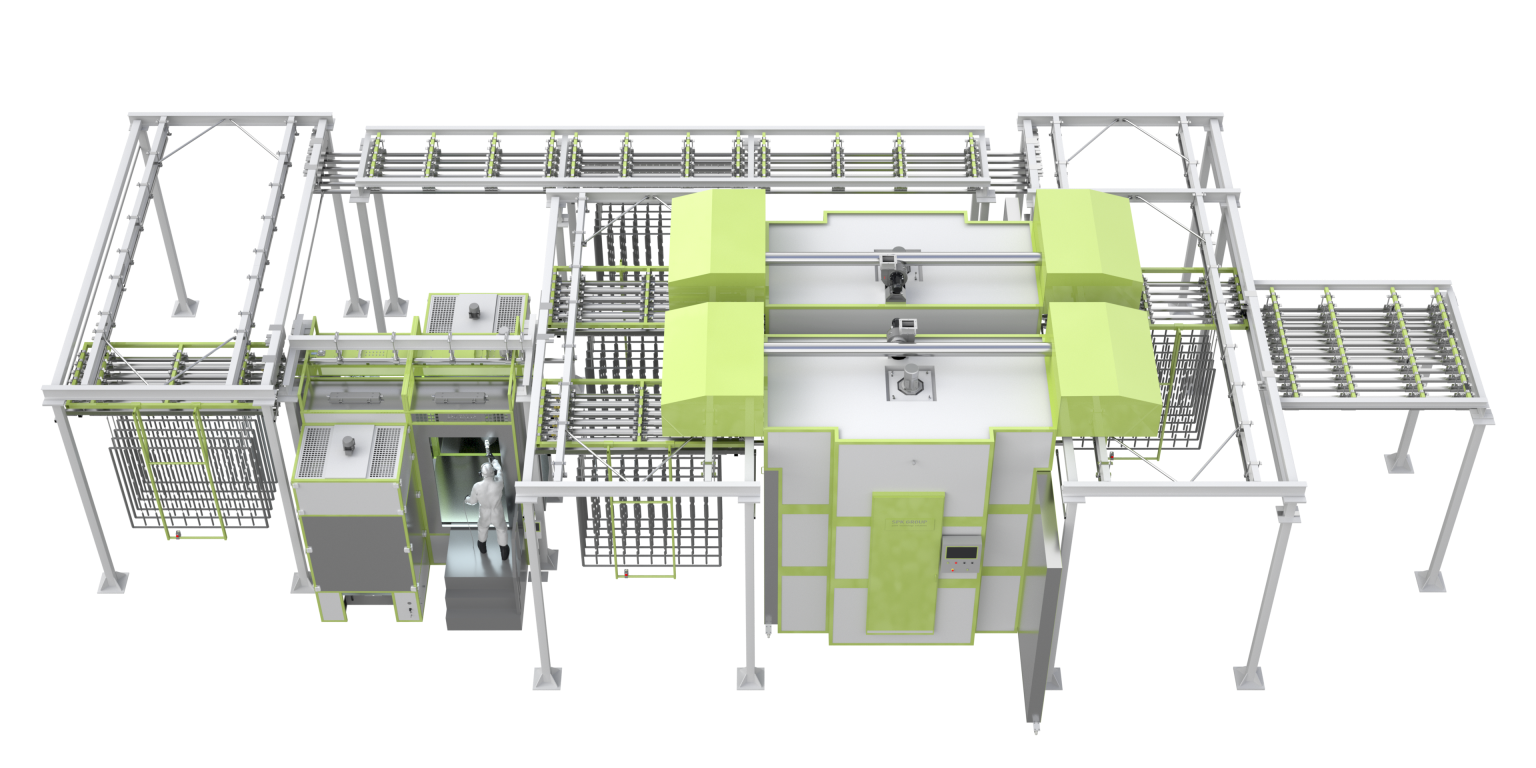

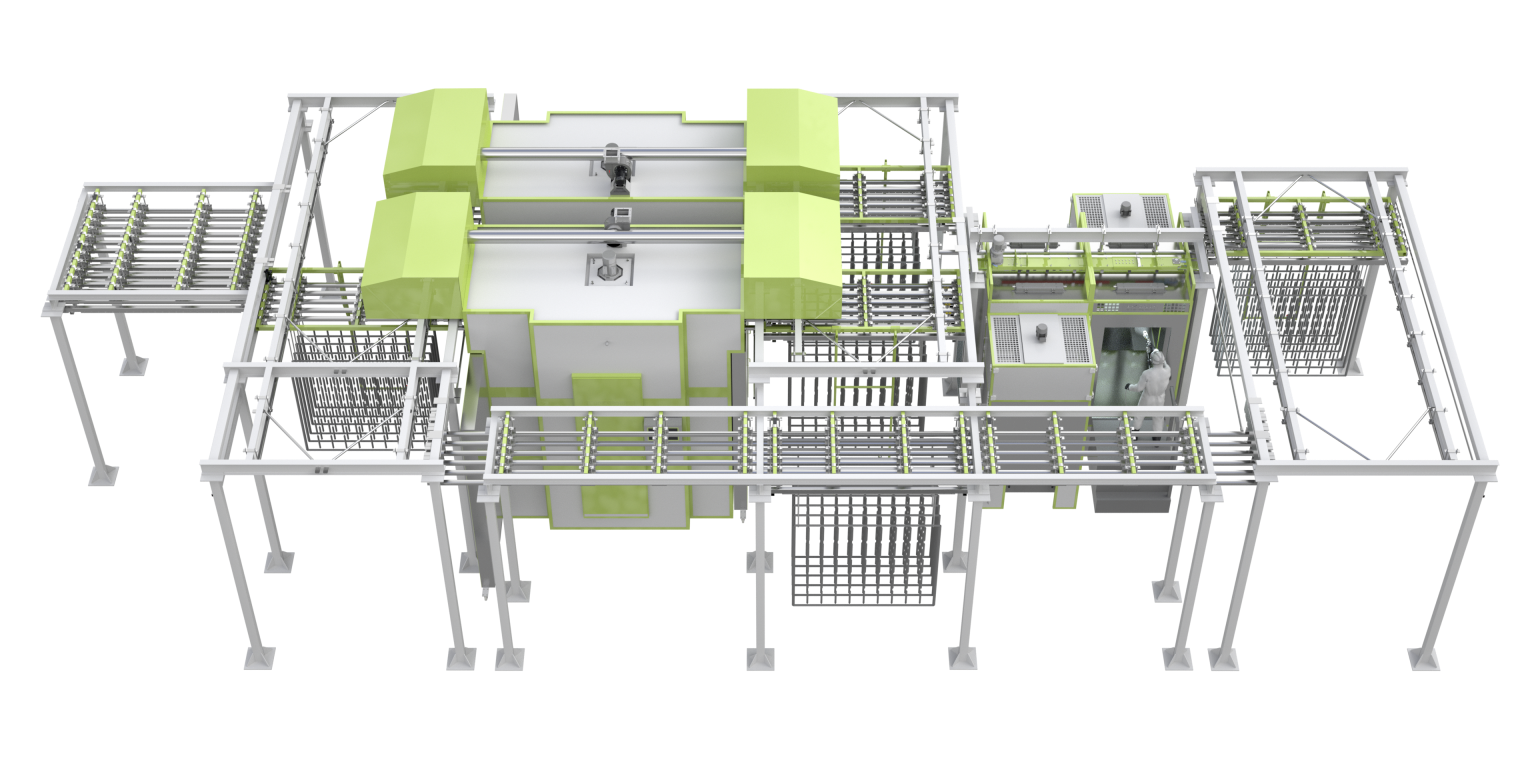

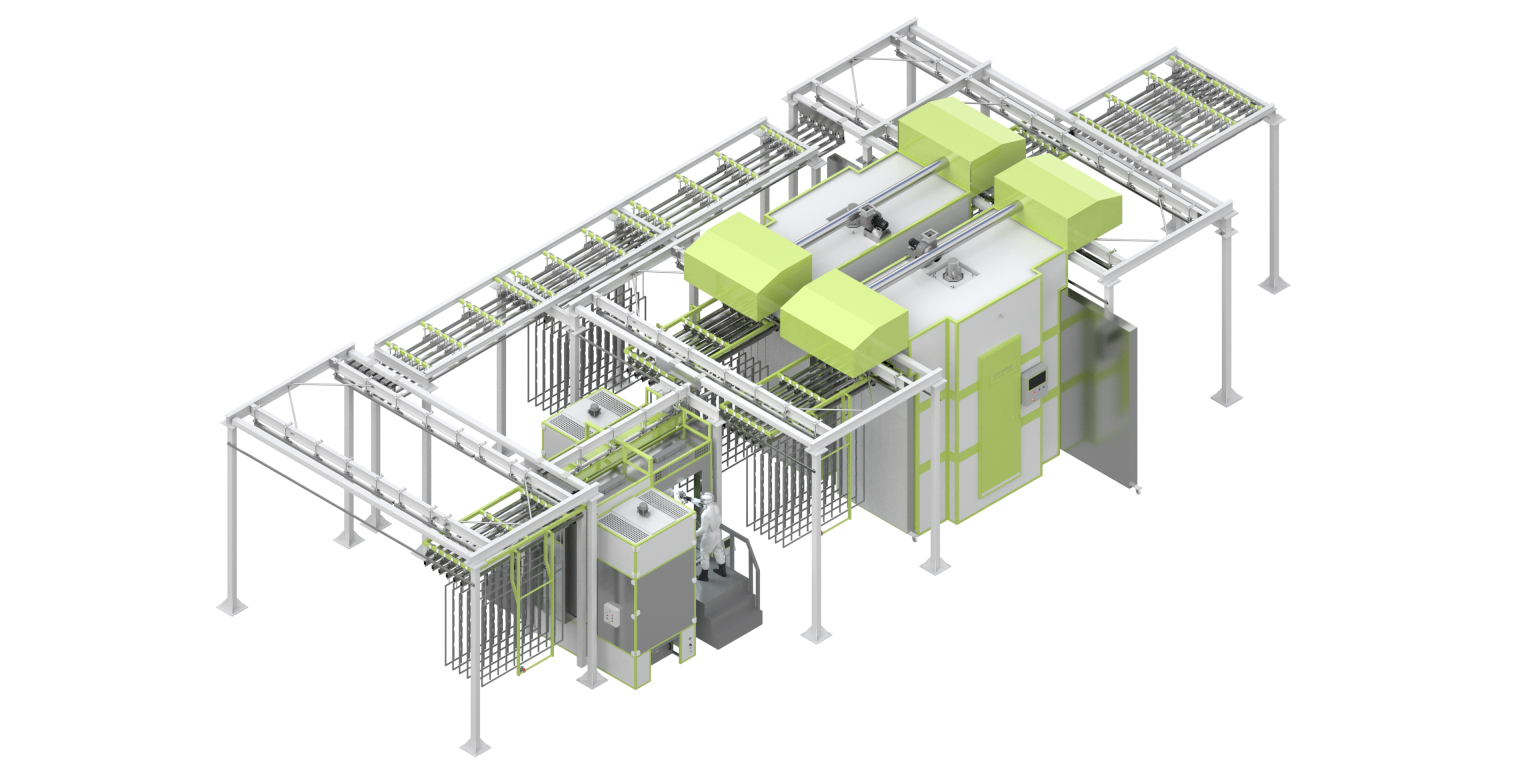

Порошковая линия окрасочных камер серии SPK

Монорельсовая ручная транспортная система SPK-CS-240

Изделия завешиваются на траверсы (размеры окрашиваемых изделий – 3.000х1.800х500 мм), которые передвигаются между кабинами при помощи кареток с поперечным ручным перемещением. Нагрузка на траверсу максимальная составляет 120 кг. Максимальная нагрузка на каретку – до 480 кг. Каретка может перемещать 6 траверс. В комплекте предусмотрено 4 каретки на 6 траверс, протяжка над кабиной MAX+.

2. Проходная 2-постовая камера нанесения краски с возможностью смены MAX+

Камера выполнена из нержавеющей стали. Оборудована картриджными фильтрами в кол-ве 10 штук для сбора неосевшей краски. Картриджная система рекуперации оснащается системой пневмоудара для периодической очистки фильтров. Краска, которая не осела, сбрасывается в бункер, расположенные под фильтрами, она может повторно применяться. В комплекте предусмотрен бункер-сборник. Опционально – бункер для рекуперации и дополнительные фильтры под основные цвета.

3. Печь полимеризации проходная SPK-НТСВ-3.2.4

Размеры печи – 4.000х1.850х4.600 мм. Энергоносителем является электричество. Нагревательные элементы устанавливаются в боковой стенке камеры рабочей зоной внутри конвекционного воздуховода, они могут разогреть ее до 220 градусов С. Управление параметрами камеры производится с панели на основе измерителей регуляторов и ПЛК, которая установлена на электрическим шкафе камеры полимеризации.

Линия предназначена для окраски изделий вручную. Изделия передвигаются по ручной монорельсовой транспортной системе. Изделия предварительно проходят обезжиривание в ваннах, а затем высушиваются в печи. После окраски изделия полимеризуются в печи, затем остывают в буферной зоне. После того, изделия были сняты с линии, траверсы возвращаются в зону занавески по рельсам.

При смене цвета оператор обдувает кабину с помощью воздушного пистолета, после чего меняет комплект фильтров на соответствующий используемому цвету, а также бункер подачи краски.

Примерное время смены цвета – 30-45 мин.
