ТЕХНИЧЕСКОЕ ОПИСАНИЕ ПРОИЗВОДСТВЕННОГО КОМПЛЕКСА

Оборудование для струйной химии и порошкового окрашивания алюминиевых деталей

Настоящая техническая спецификация определяет конструктивные параметры, функциональные возможности и логистические принципы работы промышленного комплекса, спроектированного для потоковой подготовки и высококачественной порошковой окраски конструкций из алюминия с использованием ручной подвесной системы перемещения.

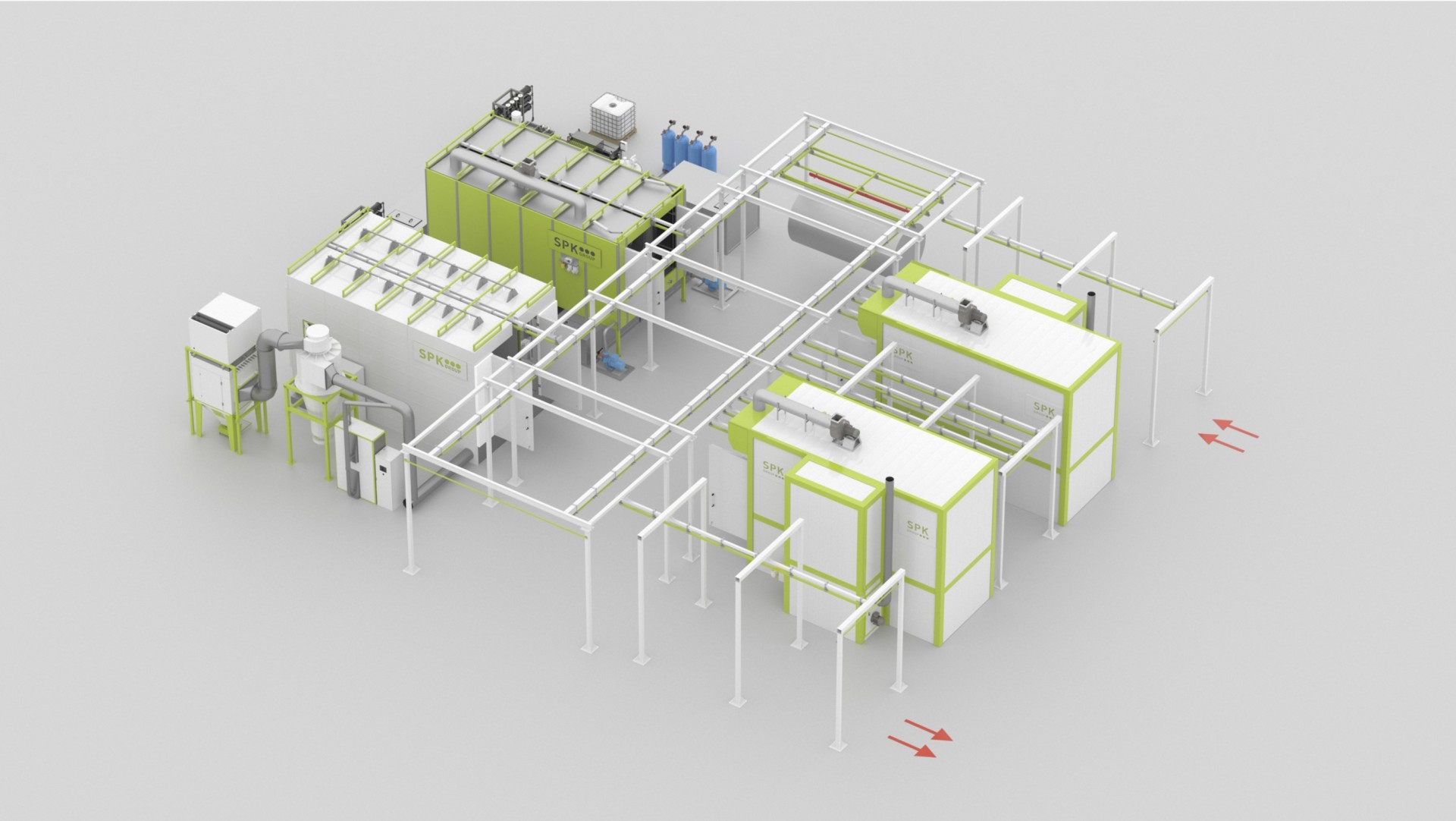

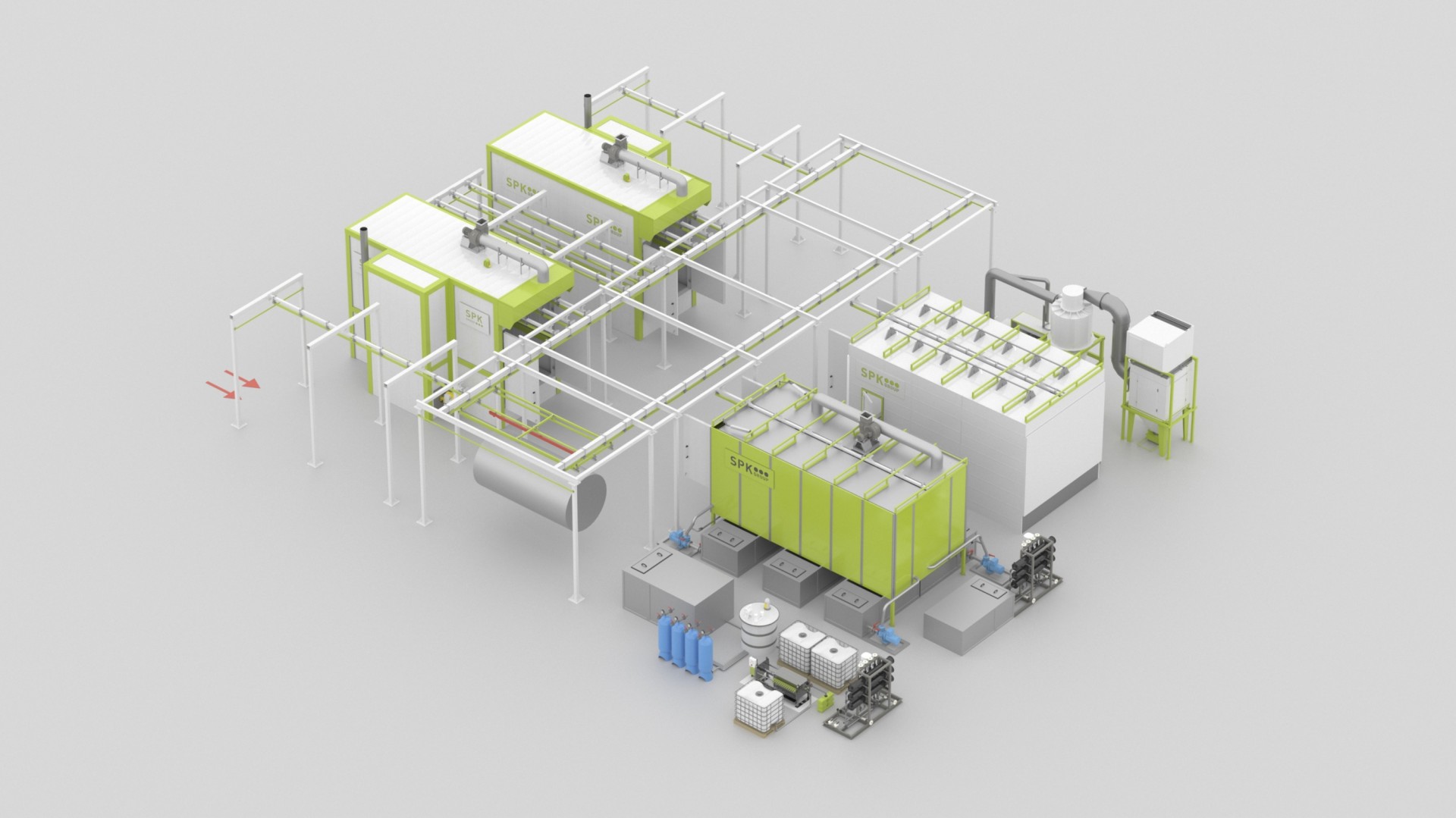

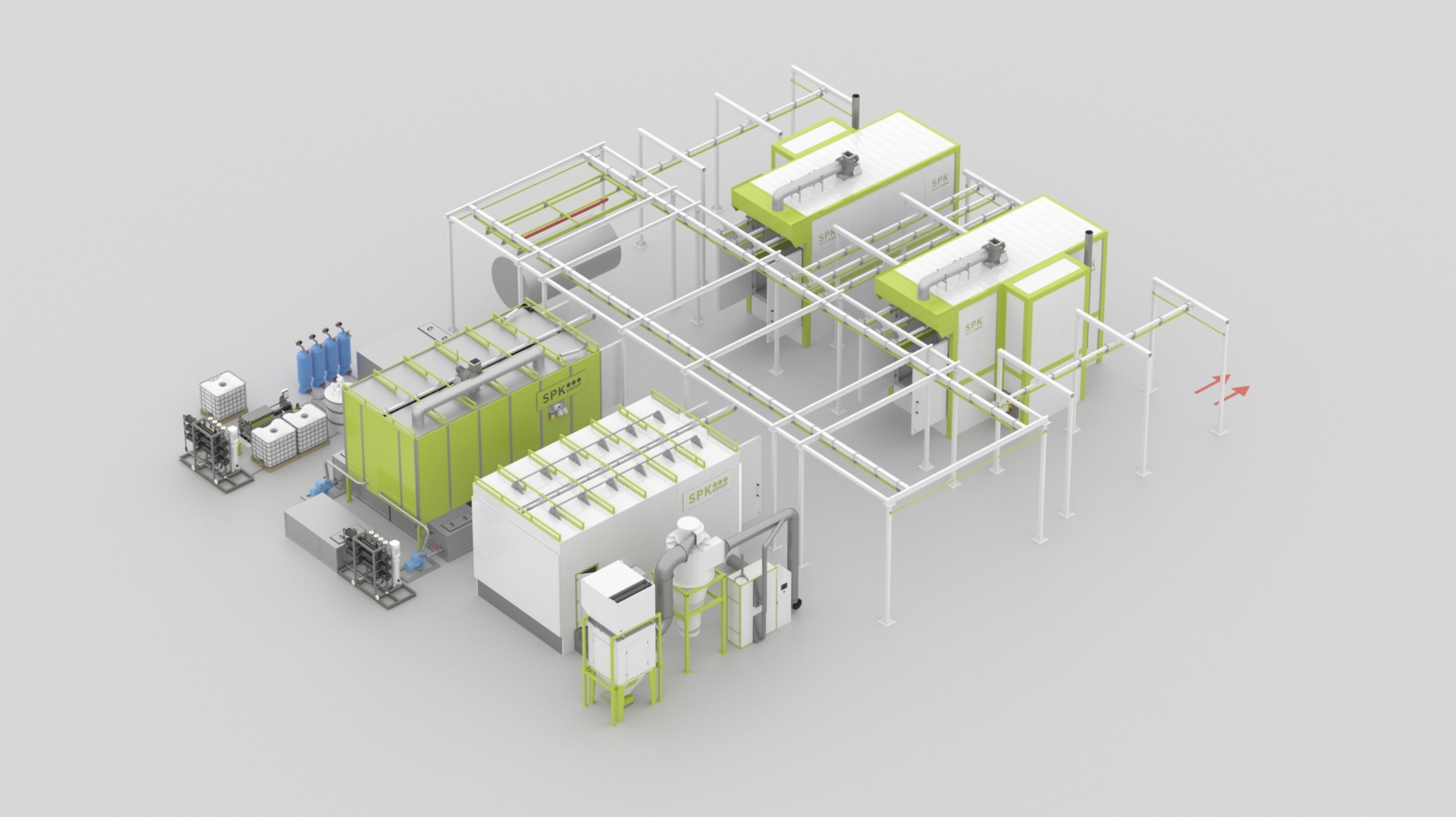

1. Ручной плоско-параллельный конвейер и транспортная логистика

• Назначение модуля: Обеспечение сквозного бесперебойного перемещения алюминиевых полуфабрикатов по стадиям технологического процесса без промежуточного перевешивания или ручной перегрузки деталей.

• Конструктивная специфика: Транспортный контур собран на базе усиленного стального металлокаркаса. Ходовые рельсовые направляющие обеспечивают плавное качение кареток поперечного сдвига. Для жесткой фиксации и правильного позиционирования окрашиваемых изделий применяются специализированные съемные траверсы. Система накопительных путей с направляющими тележками позволяет гибко распределять потоки продукции по участкам.

• Технологический алгоритм: Изделия навешиваются в зоне загрузки, поочередно проходят стадию струйной химической обработки и предварительной тепловой сушки. Далее полуфабрикаты аккумулируются на накопительных путях перед зоной напыления. Окрашенные оператором детали формируют пул ожидания перед термокамерой полимеризации. По завершении цикла запекания финишного слоя продукция выкатывается на финишный участок остывания и последующей разгрузки готовых изделий.

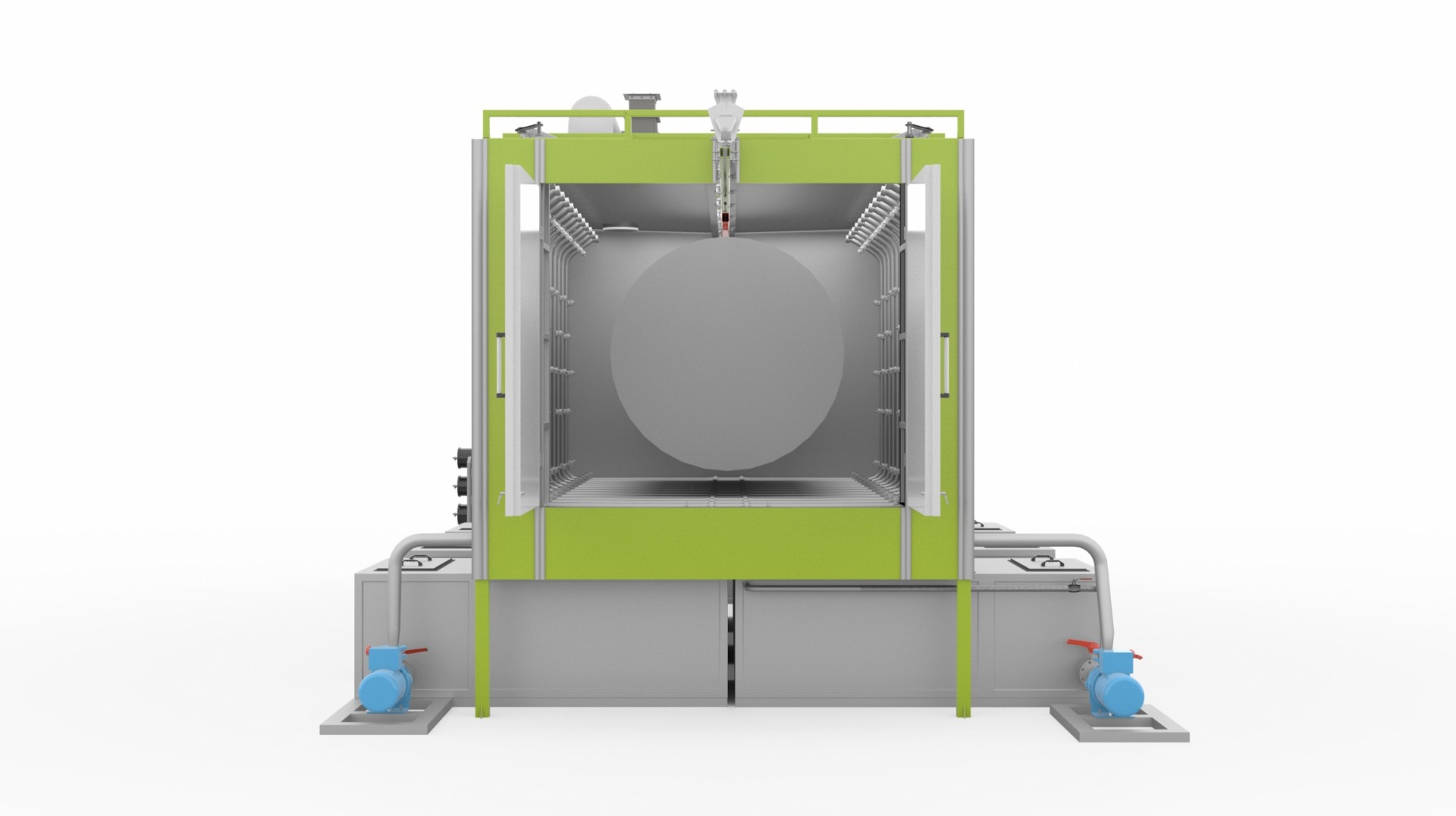

2. Двухмодульный агрегат струйной химической подготовки (АХПП)

• Назначение модуля: Интенсивная струйная очистка, обезжиривание и химическая модификация поверхности алюминия жидкими рабочими составами с последующим замкнутым циклом промывки.

• Габаритные размеры (ДхШхВ): 7600 х 3900 х 4600 мм.

• Инженерная архитектура туннеля: Проходной туннель представляет собой сборно-сварную защитную кабину. С учетом высокой коррозионной активности сред, корпус агрегата, внутренние элементы орошения, форсуночные рампы и накопительные ванны целиком выполнены из высококачественной хромоникелевой нержавеющей стали. По согласованию на этапе проектирования оборудование может поставляться как в моноблочном исполнении, так и в виде двух отдельных функциональных модулей.

• Обслуживание и энергоэффективность: Рабочие емкости для жидких химреагентов снабжены плотным слоем негорючей термоизоляции, что радикально сокращает нецелевые потери тепла. Каждая технологическая стадия укомплектована индивидуальным циркуляционным насосом, соответствующей регулирующей арматурой и быстросъемными защитными фильтрами, предотвращающими засорение форсунок. К зонам обслуживания и фильтрации обеспечен свободный оперативный доступ.

• Термодинамика, вентиляция и автоматика: Поддержание заданных температурных режимов в ваннах осуществляется посредством экономичных газовых нагревательных блоков. Выделяющиеся пары локализуются встроенной принудительной вытяжной вентиляцией. Контроль параметров цикла возложен на электрошкаф автоматики (исполнение IP54) с предустановленным промышленным контроллером и сенсорным графическим интерфейсом оператора.

3. Термоизолированная сушильная камера удаления влаги

• Назначение модуля: Гарантированное испарение остаточной влаги с поверхности алюминиевого профиля и сложных металлоконструкций перед переходом на стадию напыления порошка.

• Конструктивное исполнение кабины: Односекционный тупиковый блок, смонтированный на усиленном несущем каркасе из стального профиля, рассчитанном на вес рельсовых путей и фальшпола. Периметр стен и потолочные перекрытия набраны из трехслойных сэндвич-панелей с базальтовым внутренним наполнением (минеральная вата). Внешний слой панелей защищен износостойким полимерно-порошковым покрытием.

• Аэрация и теплогенерация: Нагрев воздуха осуществляется выносным газовым воздухонагревателем, установленным сбоку кабины на общем коробе-воздуховоде. Циркуляционный вентилятор обеспечивает движение воздушных масс по схеме «снизу-вверх»: нагнетание горячего потока происходит через распределительные решетки фальшпола, а забор — через вытяжные каналы фальшпотолка, что нивелирует перепад температур по высоте навески деталей.

• Рекуперация и сброс газов: Система работает в режиме постоянной рециркуляции с частичным обновлением воздушного объема (в пределах 15%). Равное количество влажного воздуха принудительно отводится наружу вытяжным вентилятором через воздушные зонты, а компенсационный приток забирается из отапливаемого цеха. Плавная модуляция мощности газовой горелки и частотное управление вентиляторами оптимизируют расход топлива.

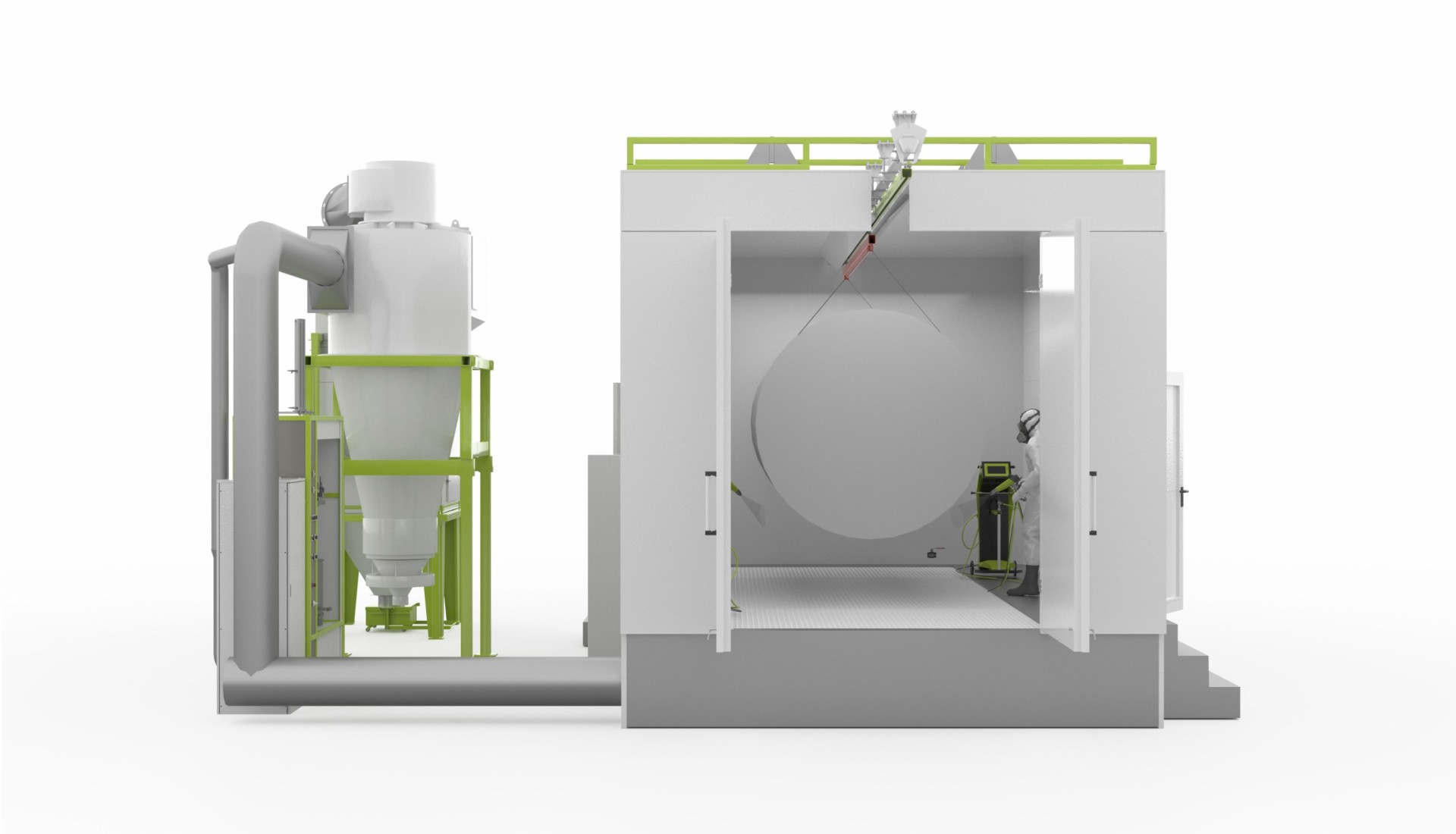

4. Проходная кабина напыления с блоком рекуперации (ПФУ)

• Назначение модуля: Организация безопасной зоны ручного нанесения полимерного порошка, локализация мелкодисперсной взвеси и сбор не осевшей на изделиях краски для повторного использования.

• Габаритные размеры (ДхШхВ): 6500 х 2600 х 4600 мм.

• Материалы и эргономика: Конструкция тупикового типа базируется на жестком металлокаркасе. Внутренняя облицовка стен и потолка изготовлена из диэлектрического антистатического пластика. Данный материал исключает налипание частиц порошка на ограждения, существенно облегчает регламентную очистку кабины и ускоряет переход участка на другой цвет краски.

• Вентиляция и очистка воздуха: Смешанный с избыточным порошком воздух вытягивается из рабочей зоны кабины и пропускается через циклонный сепаратор, подключенный к порошково-фильтрующей установке (ПФУ). Двухступенчатая система фильтрации задерживает до 99,7% частиц краски. Очищенный воздух возвращается непосредственно в объем цеха, что полностью исключает теплопотери здания на вентиляцию. Управление блоком осуществляется с пульта IP54 с сенсорной панелью.

5. Промышленная газовая термокамера полимеризации

• Назначение модуля: Контролируемый нагрев, оплавление и последующая полимеризация нанесенного порошкового слоя для формирования монолитного защитно-декоративного покрытия.

• Конструктивное устройство: Односекционная тупиковая печь собрана из теплоизоляционных панелей с базальтовым наполнителем увеличенной толщины для минимизации внешнего излучения. Силовые элементы рамы дополнительно усилены с учетом статических нагрузок от веса нагруженных конвейерных траверс и встроенной системы распределения потоков.

• Аэрадинамика и удаление газов: Рециркуляционный высокотемпературный вентилятор интегрирован непосредственно в корпус камеры. Потоки нагретого воздуха подаются через решетки фальшпола и движутся вертикально («снизу-вверх») к потолочной вытяжной зоне, исключая образование зон недогрева. Продукты полимеризации удаляются радиальным вентилятором, установленным на крыше, через воздушные завесы (зонты) над проемами дверей. Настройка параметров печи выведена на обособленный шкаф с контроллером (IP54).

6. Единая система автоматизированного управления (АСУ ТП)

• Назначение системы: Централизованный цифровой контроль, синхронизация и оперативное диспетчерское управление всеми исполнительными механизмами и тепловыми процессами окрасочной линии.

• Надежность и интерфейс: АСУ ТП укомплектована главным пультом управления, оснащенным высоконадежной промышленной сенсорной ЖК-панелью. Корпус пульта выполнен в соответствии со строгим классом пылевлагозащиты IP65, что гарантирует стабильную долговременную работу микропроцессорной техники в условиях реального окрасочного производства с высоким уровнем запыленности.
