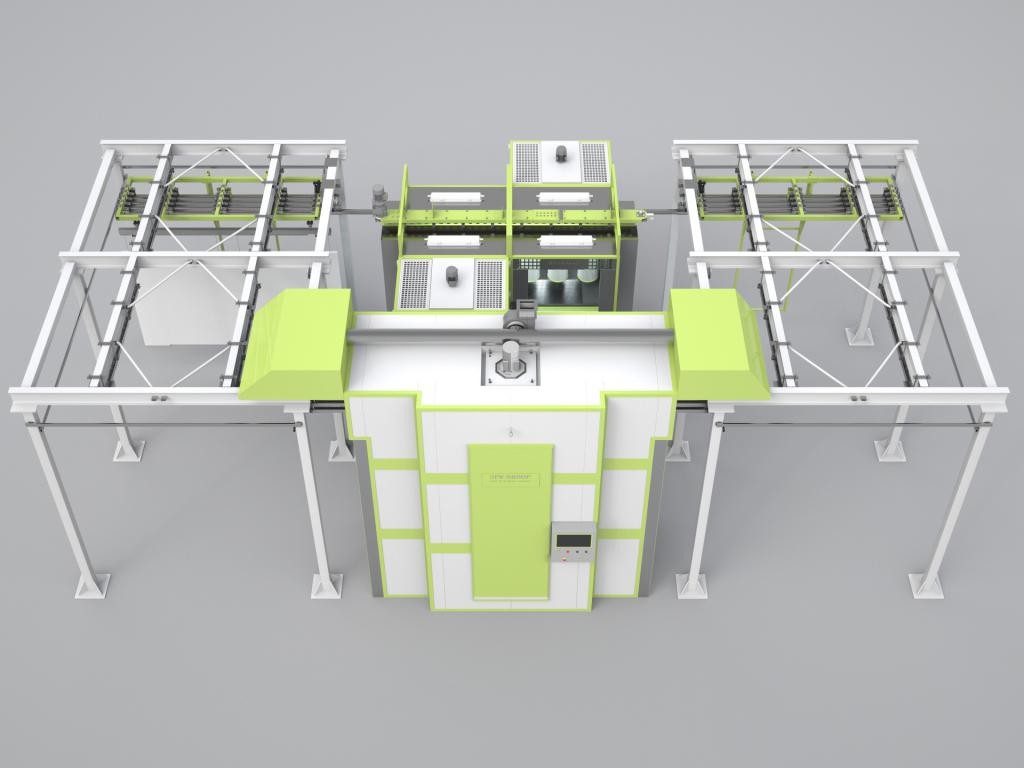

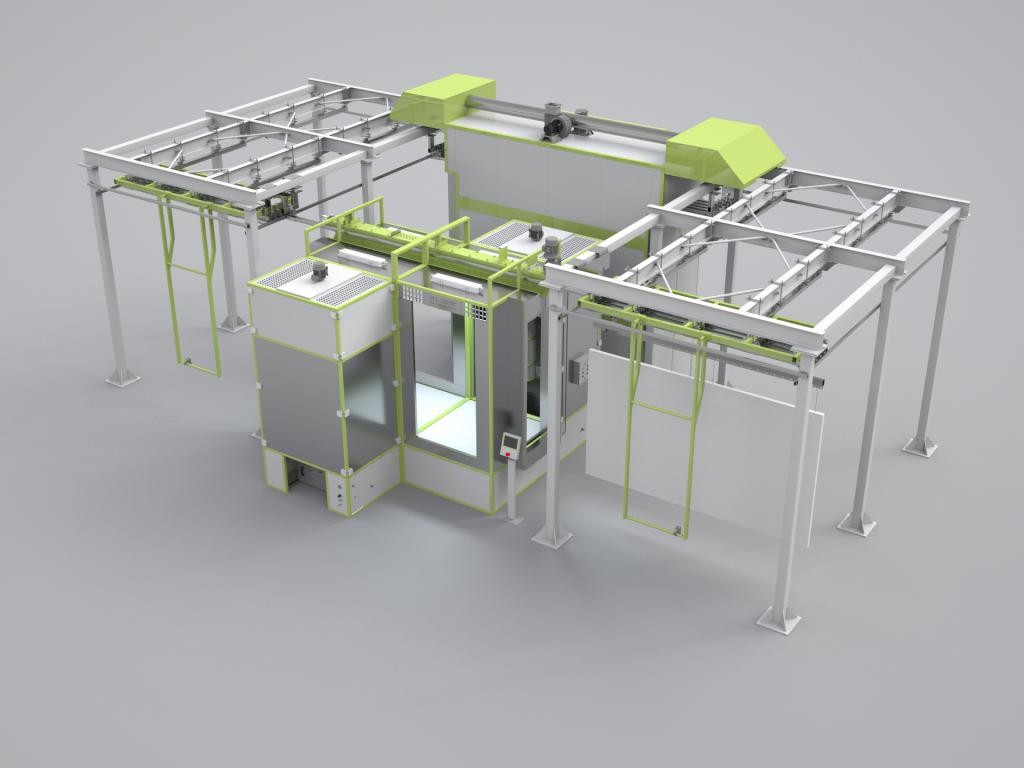

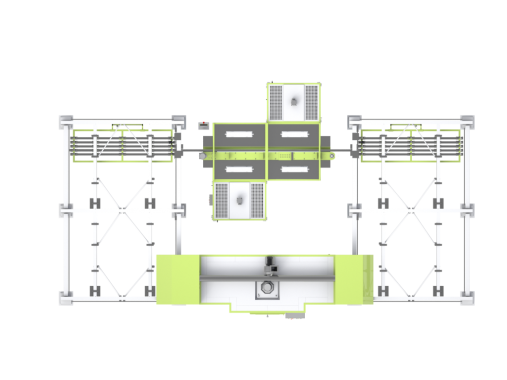

Порошковая окрасочная линия для шкафов вентиляции и климатического оборудования SPK

Для окрашивания шкафов климатического оборудования и вентиляции разрабатывается, производится и устанавливается SPK-линия. Окрашивание возможно только для конструкций с очищенной (обезжиренной) поверхностью.

Последовательность работ на линии:

1. Помещение конструкции на захват конвейера;
2. Нанесение красящего состава в камере окрашивания;
3. Отверждение красящего состава в сушильной печи;
4. Полное остывание конструкции в буферной зоне;
5. Снятие готовой конструкции с захвата;
6. Возврат конвейера в исходное состояние.

Устанавливается ручной монорельсовый конвейер (SPK-CS-320). В составе конвейера:

1. 2 каретки для поперечного перемещения на 5 захватов каждая. Нагрузка на захват до 120 кг, нагрузка на каретку до 600 кг;
2. Устройство качения в камере окрашивания (для удобства нанесения красящего состава).

В камере окрашивания со сменой цвета BASE предусмотрены:

1. Рекуперация краски через систему картриджных фильтров сбора красящего состава, не осевшего на конструкции. Система пневмоудара обеспечивает сброс собранного состава в бункер, расположенный ниже фильтров, откуда красящий состав снова может быть использован;
2. Смена цвета красящего состава (занимает 30–60 минут). Оператор предварительно обдувает стены камеры воздухом, затем заменяет фильтры на соответствующие новому цвету, заменяет бункер подачи красящего состава.

Тепловая сушильная печь имеет внутренние размеры 3500х1600х4500 мм. Конфигурация — проходная. Обшита базальтовой минеральной ватой слоем 150 мм. Нагрев осуществляется за счет электричества (рабочие зоны нагревательных элементов располагаются внутри конвекционных воздуховодов в боковых стенах печи). Максимальная температура внутри камеры 220 °С. Управление камерой осуществляется через ПЛК, на который подаются данные измерительных приборов в разных точках камеры. Информация отображается на панели управления.
