Обитаемый дробеструйный комплекс SPK-SBB-15.5.4: инженерно-техническое описание

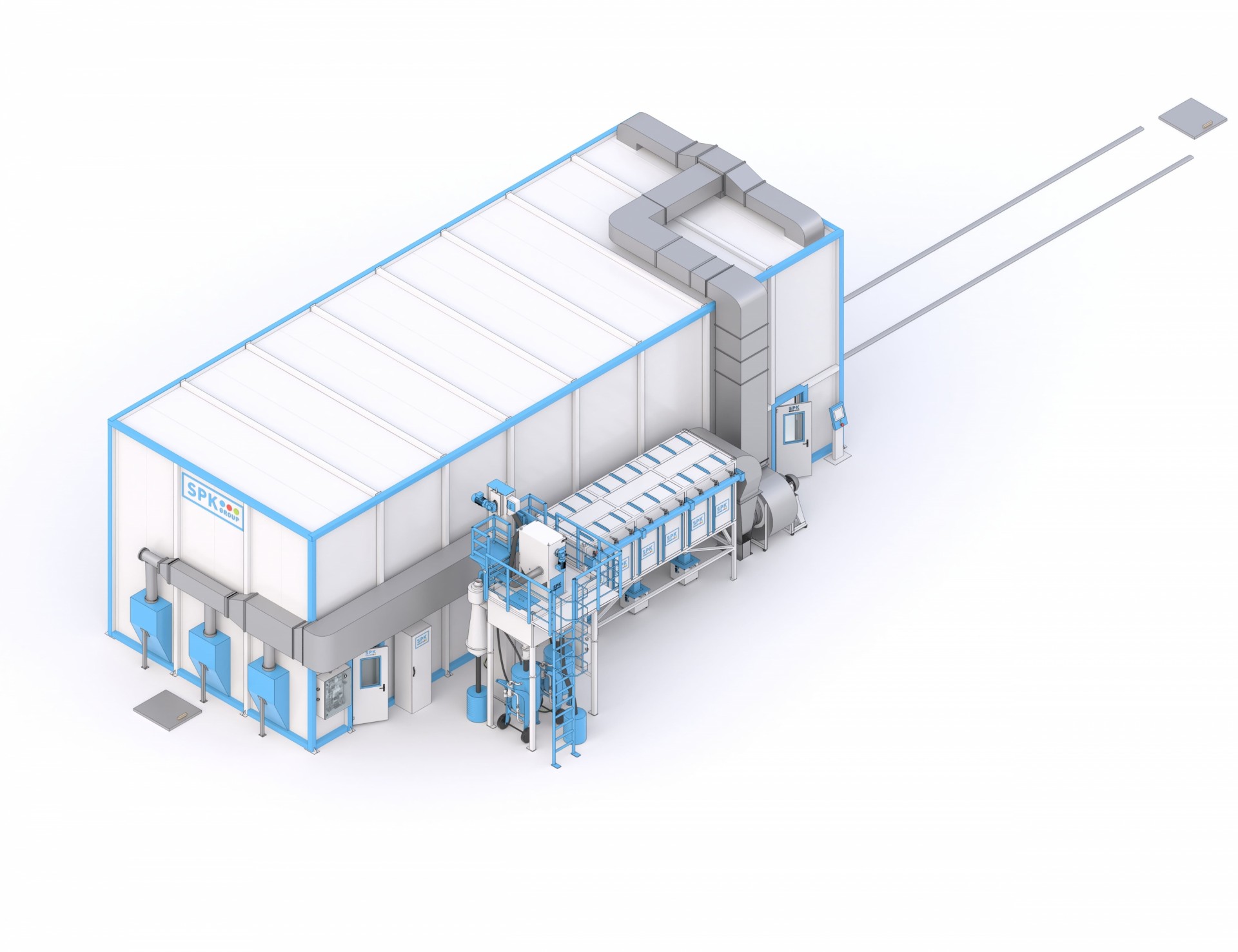

Промышленный комплекс SPK-SBB-15.5.4 представляет собой изолированную обитаемую камеру циклического (периодического) действия. Оборудование спроектировано для абразивоструйной подготовки и финишной очистки поверхностей массивных, крупногабаритных металлоконструкций. Внутреннее пространство адаптировано для эффективной и безопасной работы 1 оператора (организован один рабочий пост).

Габаритные параметры и условия эксплуатации

• Модификация оборудования: Обитаемая дробеструйная станция периодического цикла.

• Внутреннее полезное пространство (ДхШхВ): 15000 х 5500 х 5000 мм.

• Климатическая категория: УХЛ4 (эксплуатация в закрытых отапливаемых цехах с регулируемой вентиляцией и температурным режимом).

• Требования к монтажу: Установка комплекса требует обязательного возведения специального фундамента с формированием технологических приямков под транспортировочные узлы.

Конструктивное устройство силового каркаса и стен

Корпус бокса разработан с учетом постоянного воздействия вибрационных, ударных и рикошетных нагрузок:

• Несущие элементы: Прочный стальной каркас повышенной жесткости, выполняющий роль скелета конструкции.

• Обшивка стен и потолочной зоны: Прямая сплошная кровля и стеновые перегородки выполнены из трехслойных сэндвич-панелей толщиной 50 мм.

• Изоляционные свойства: Наполнитель панелей имеет плотность 100 кг/м³, что гарантирует высокий уровень шумоподавления и предотвращает теплопотери.

• Архитектура корпуса: Цельная конструкция, состоящая из 1 рабочей секции.

Входные группы, логистика и аварийные выходы

Для перемещения обрабатываемых деталей и персонала предусмотрены специализированные проемы:

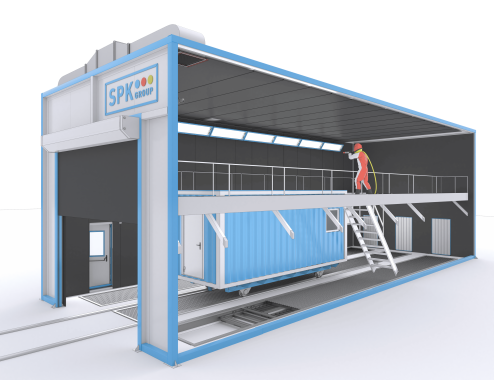

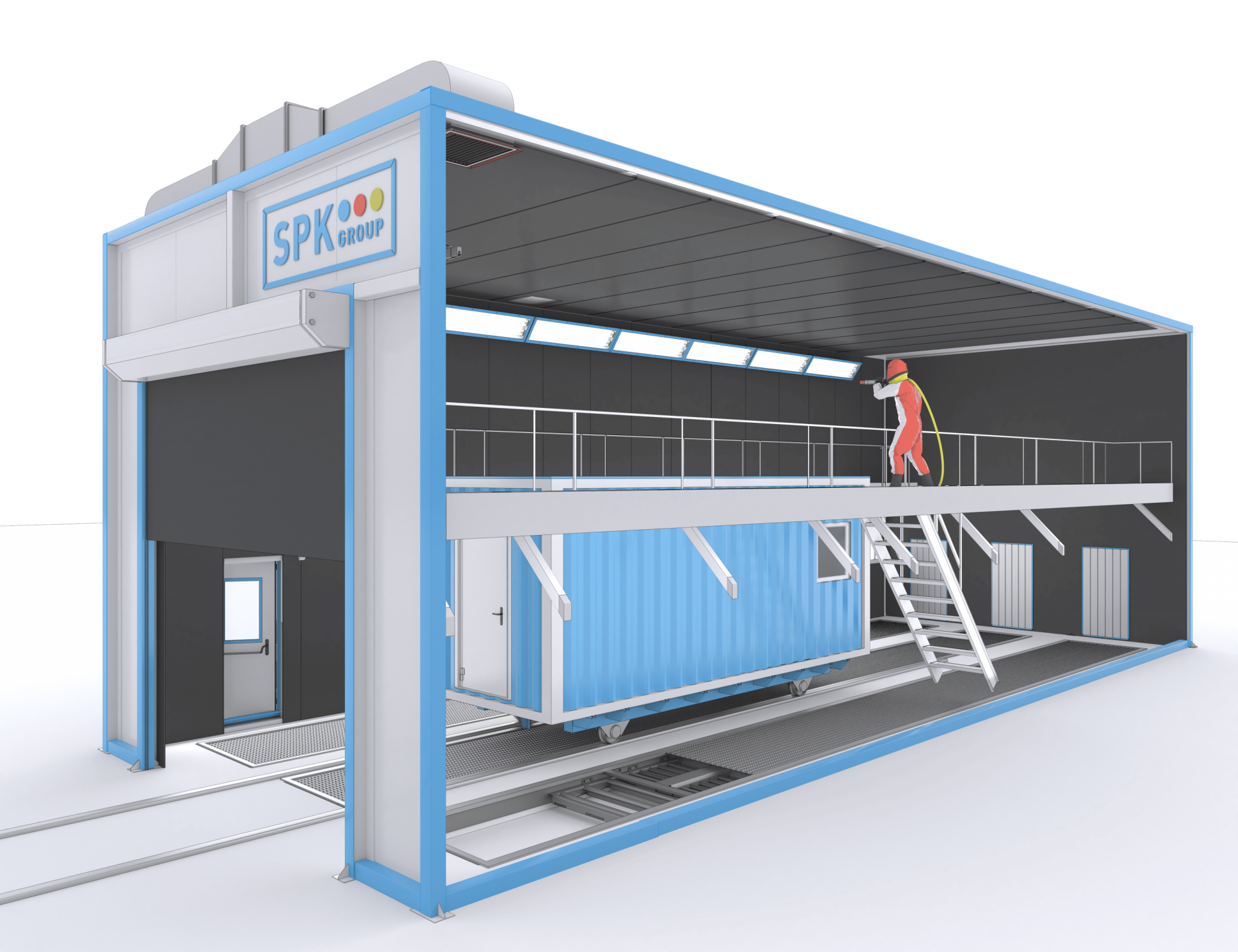

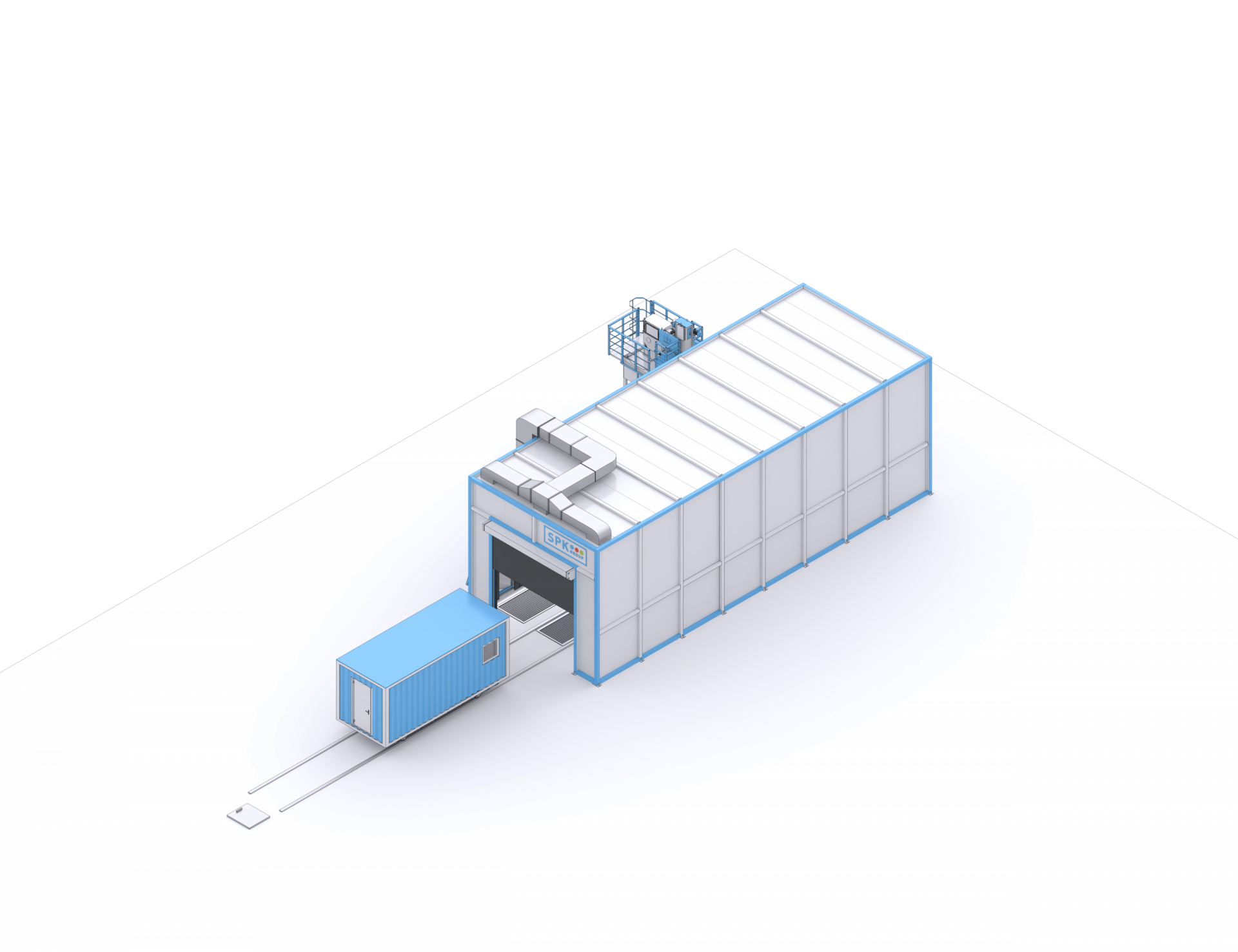

• Транспортные ворота (1 шт.): Высокопрочные рулонные ПВХ-ворота, устойчивые к истиранию. Интегрированы в торцевую стену строго по центральной оси комплекса. Световой проход для загрузки изделий составляет 4000 х 3500 мм.

• Двери для персонала (2 шт.): Обособленные сервисные выходы с габаритами 800 х 2000 мм. Врезаны в боковые панели корпуса для оперативного доступа и экстренной эвакуации.

Электротехническое обеспечение и промышленный свет

Осветительный комплекс гарантирует отличную видимость в условиях постоянного пылеобразования:

• Световое оборудование: Пыле- и влагозащищенные светодиодные модули верхнего расположения серии SPK-LED.S-24 в количестве 16 единиц.

• Интенсивность светового потока: Не менее 650 Лк (номинальный показатель для незагруженной камеры с очищенными защитными экранами светильников).

• Энергетические параметры: Энергопотребление системы освещения составляет 1.5 кВт. Подключение к сети — 220 В / 50 Гц.

• Класс пылевлагозащиты: IP 65 (полная герметичность электрокомпонентов от мелкодисперсной пыли и рикошетирующего абразива).

• Безопасность жизнедеятельности: Реализована система автономного эвакуационного освещения, размещенная непосредственно над технологическими дверями.

Механизированный цикл сбора и рециркуляции абразива

Комплекс оснащен автоматизированной подпольной системой транспортировки отработанного материала:

• Принцип сбора дроби: Полностью механизированный возврат.

• Продольный сектор удаления: Автоматические скребковые транспортеры серии SPKCS общей протяженностью 15000 мм. Трасса приводится в движение пневматическими приводами.

• Поперечный сектор удаления: Скребковый конвейер модификации SPKCS-720.03 (длина линии — 7500 мм, полезная ширина лотка — 750 мм). Функционирует на базе пневмопривода.

Главные эксплуатационные достоинства SPK-SBB-15.5.4:

1. Абсолютная взрыво- и пожаробезопасность: Использование пневматических приводов для скребковых систем исключает применение электрических кабелей и двигателей под настилом пола. Это предотвращает риски короткого замыкания или заклинивания из-за перегрузки дрожью.

2. Конструкционная прочность: Металлокаркас в связке с плотными сэндвич-панелями (100 кг/м³) локализует технологический шум и удерживает запыленный воздух внутри бокса.

3. Эргономика и охрана труда: Интенсивный светодиодный свет (свыше 650 Лк), дублирующие выходы и независимая аварийная подсветка обеспечивают максимально безопасные условия для работы оператора.
