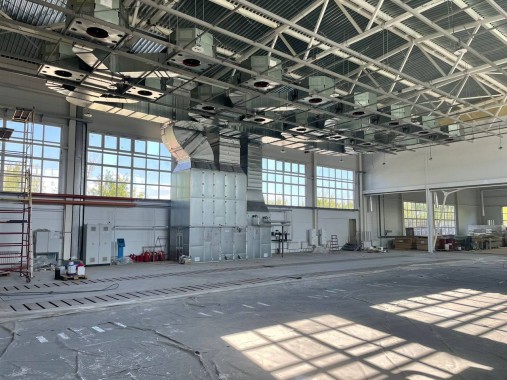

Комплекс оборудования: зона открытой окраски SPK-Z 24.6, дробеструйная камера SPK-16.7.6

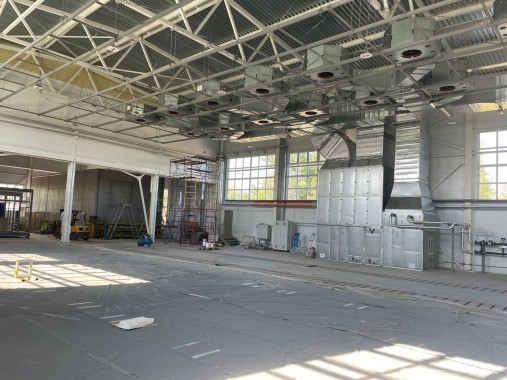

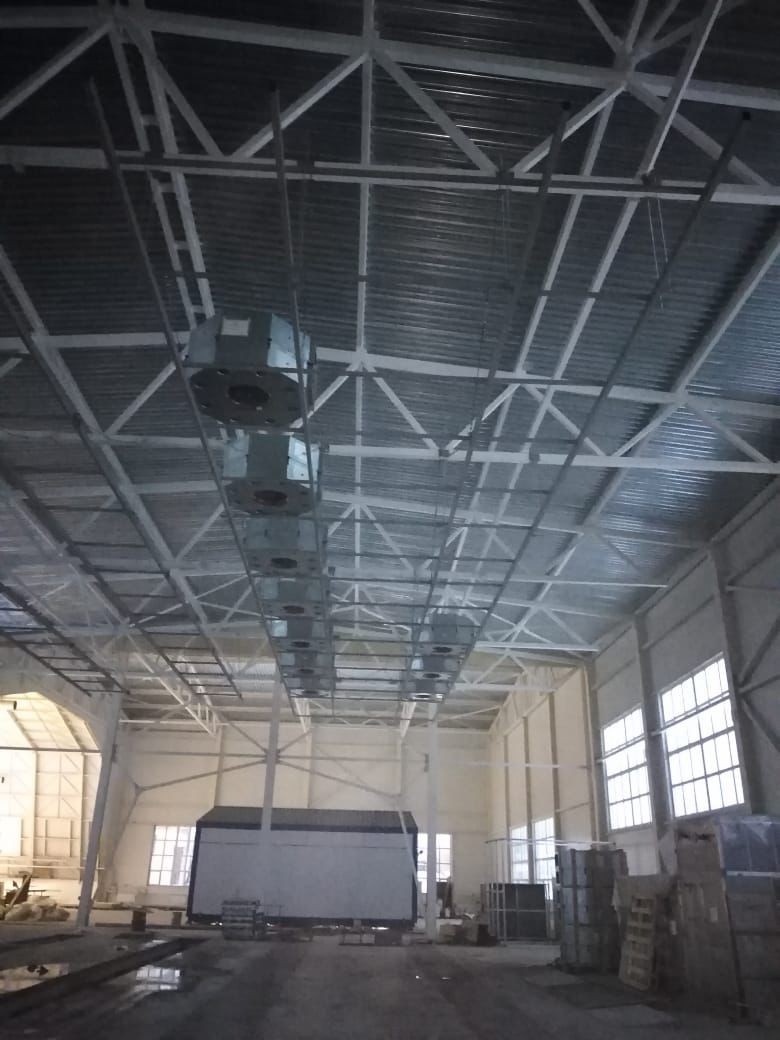

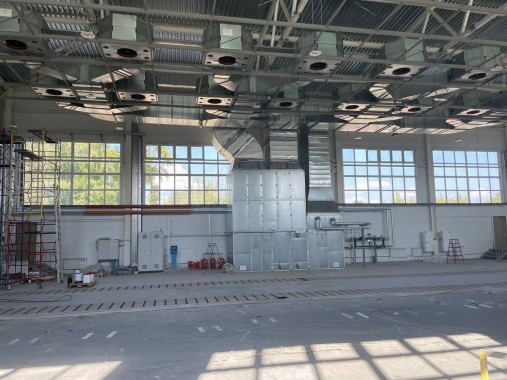

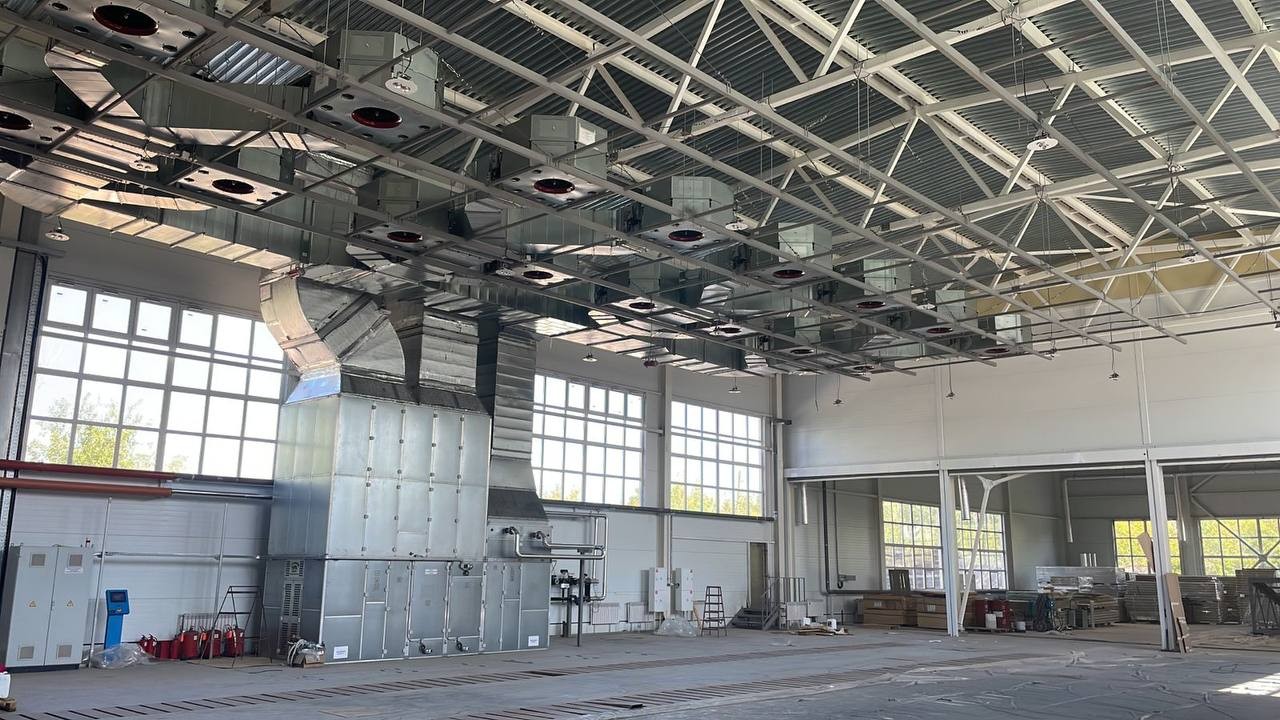

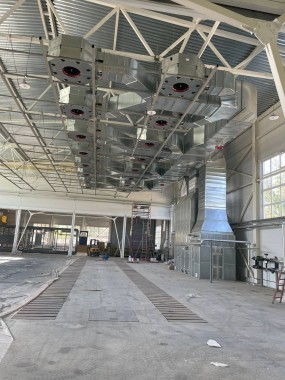

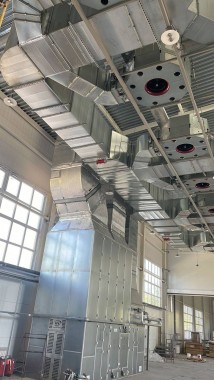

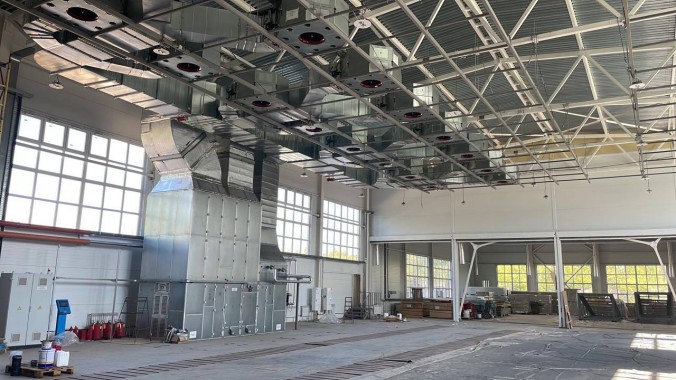

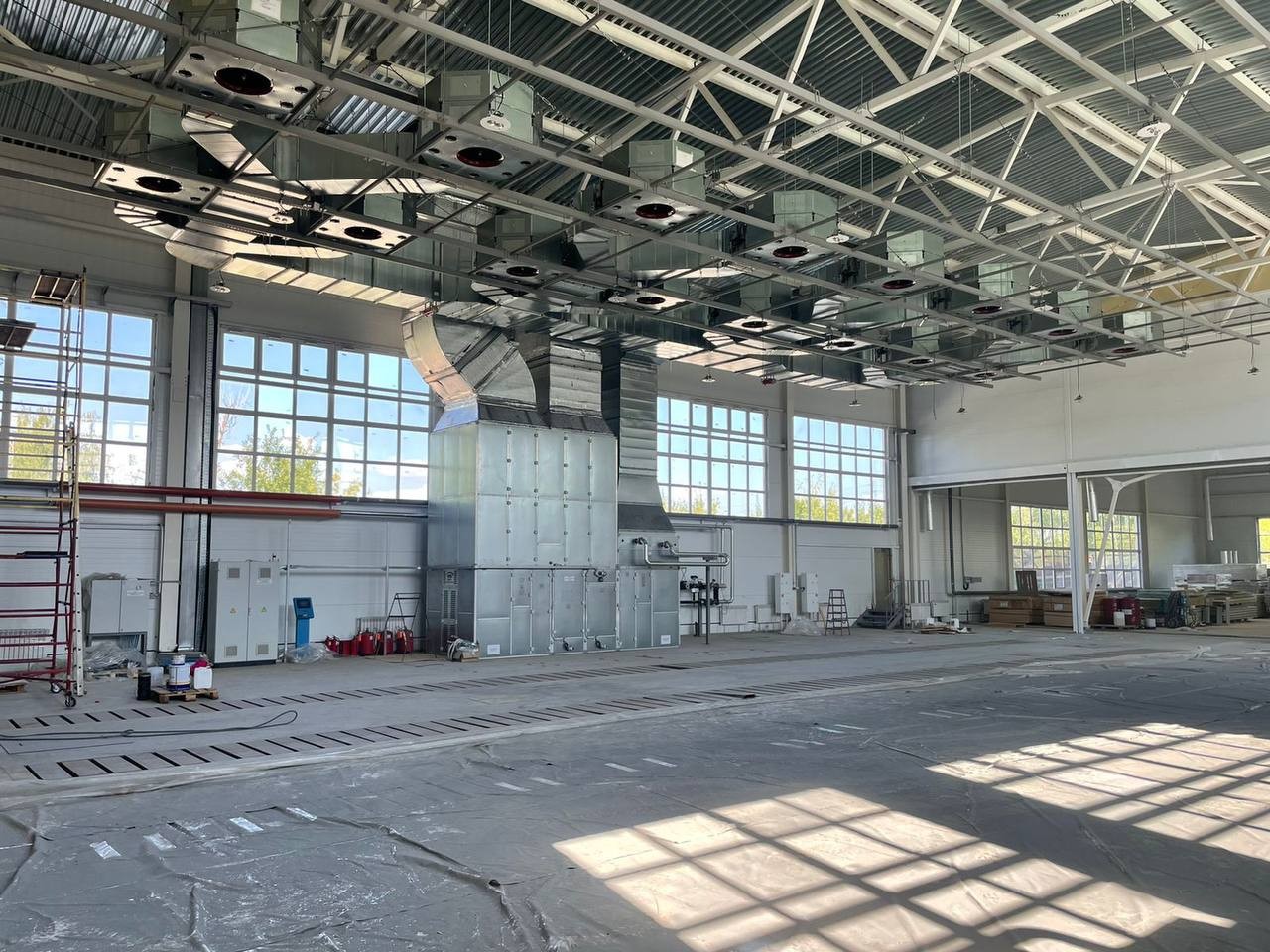

Зона открытой окраски SPK-24.6

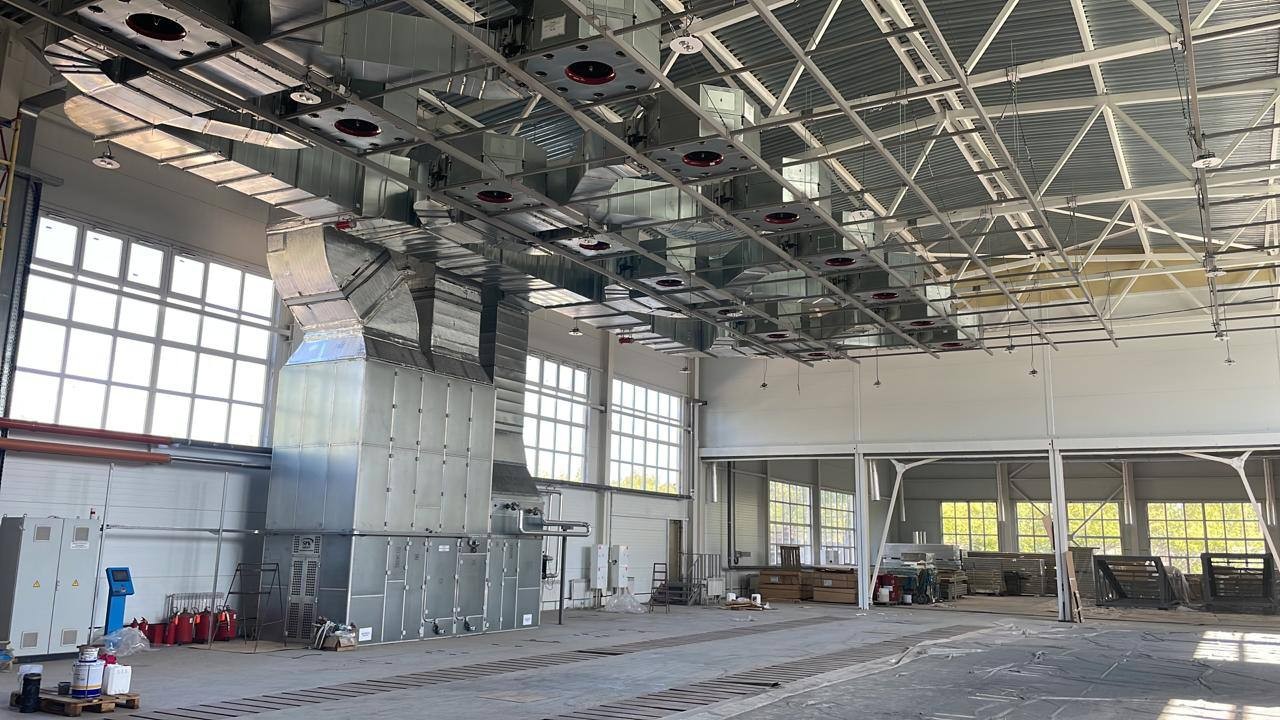

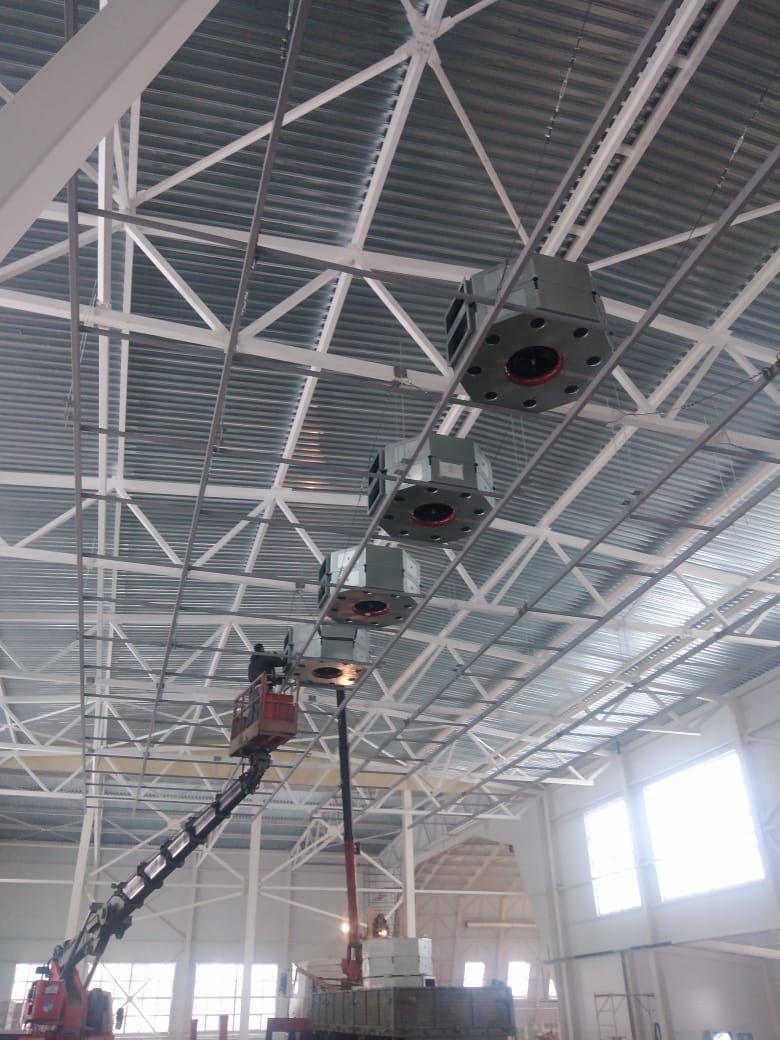

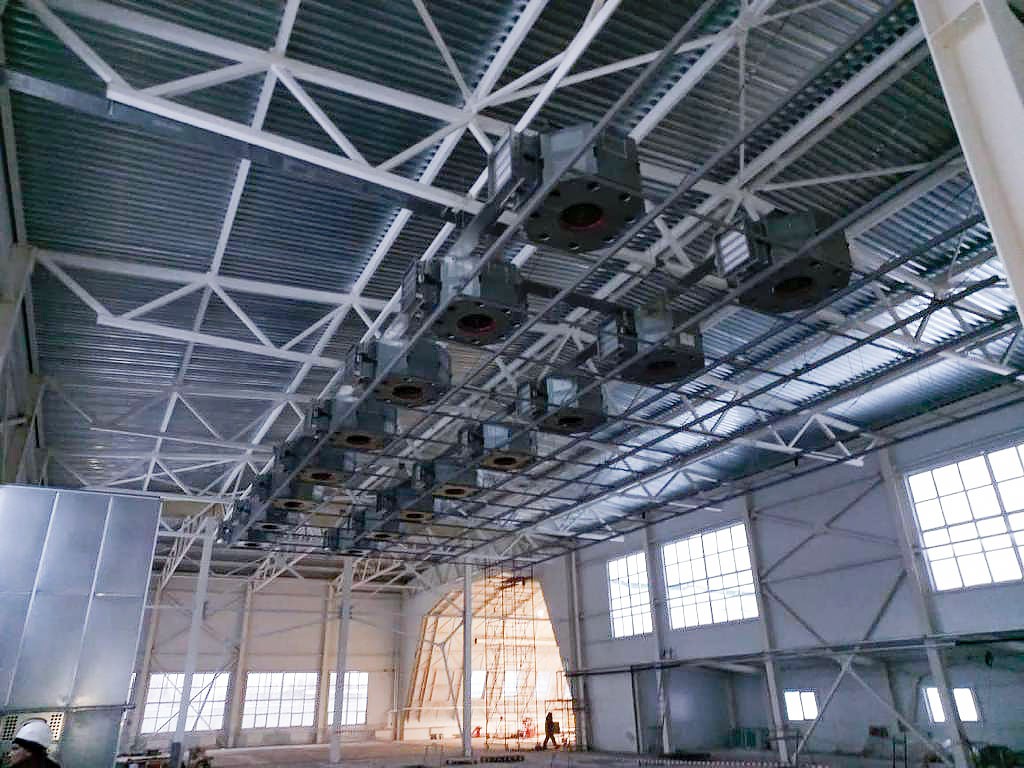

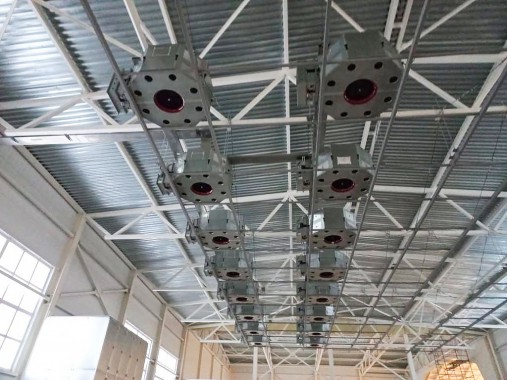

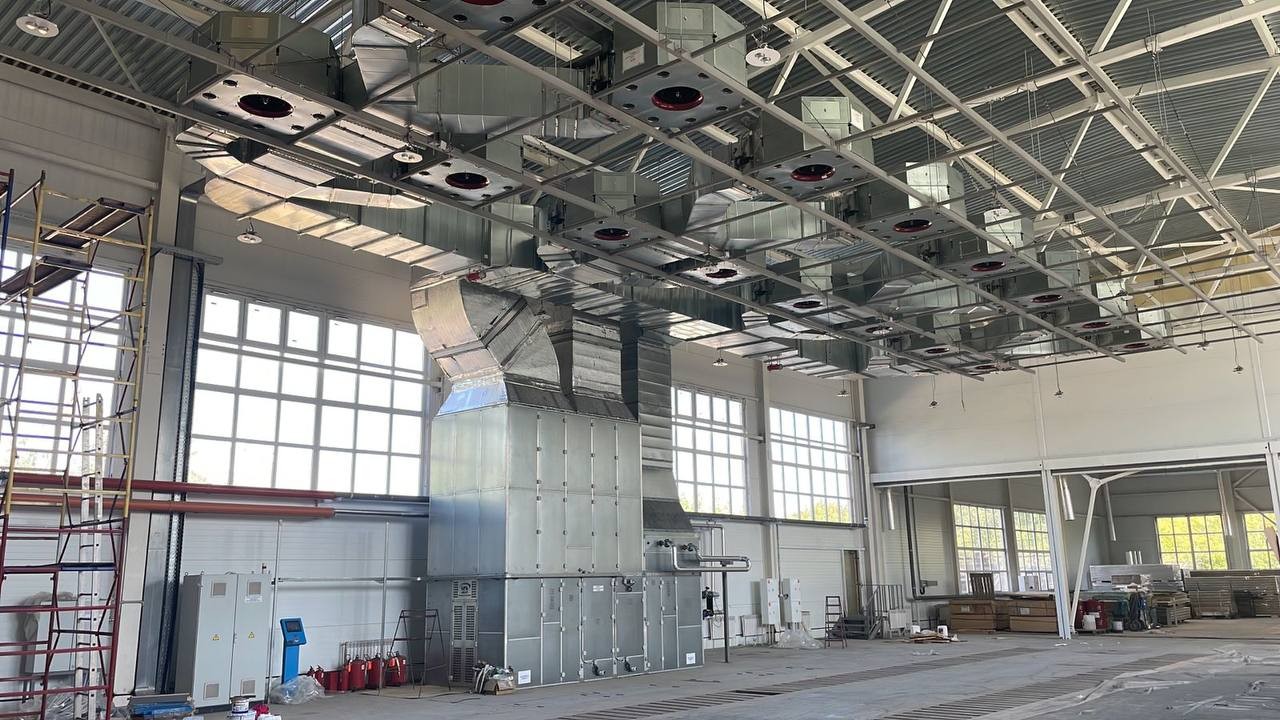

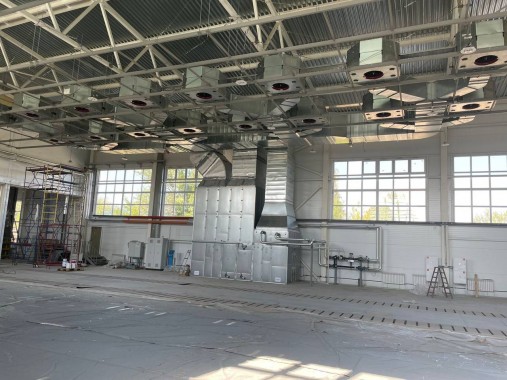

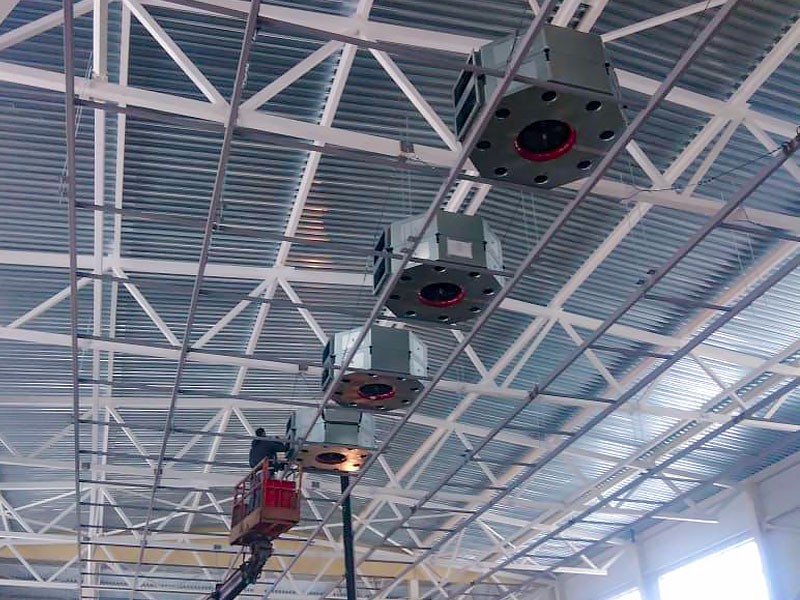

Установлено 16 2-хпоточных сопел направленного действия, 32 воздушных регулируемых ручных клапана. Общепромышленный вентиляционный агрегат SP (50), расход воздуха – 50.000 куб. м в час. Пластинчатый рекуператор тепла. Шкаф автоматики. Панель управления сенсорная.

Размер Зоны открытой окраски 18 х 6 метров.

Краткое описание Зоны открытой окраски

Зона открытой окраски — это комплекс, состоящий из специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ, в существующем или вновь возводимом цеховом пространстве. При этом не требуется возведение дополнительных ограждающих конструкций и создание дополнительной транспортной системы.

Устройство Зоны открытой окраски — это самый современный и быстрый способ промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров ЛВЖ устанавливается технологическая вентиляция, в состав которой входят:

• Приточно-вытяжной вентиляционный агрегат — для создания необходимых условий микроклимата и качества приточного воздуха;
• Воздушные дальнобойные сопла — для создания равномерного ламинарного потока воздуха в зоне подготовки и нанесения ЛКМ на поверхность вертолета;
• Вытяжной лабиринтный фильтр и кассетный краскоостанавливающий фильтр — для очищения удаляемого воздуха от окрасочного опыла.

Зона открытой окраски предназначена для безопасного окрашивания изделий в пространстве участка окраски. Изделия размещаются под группой воздушных сопел для возможности окраски со всех сторон, с обеспечением проезда для стремянок и прохода для персонала.

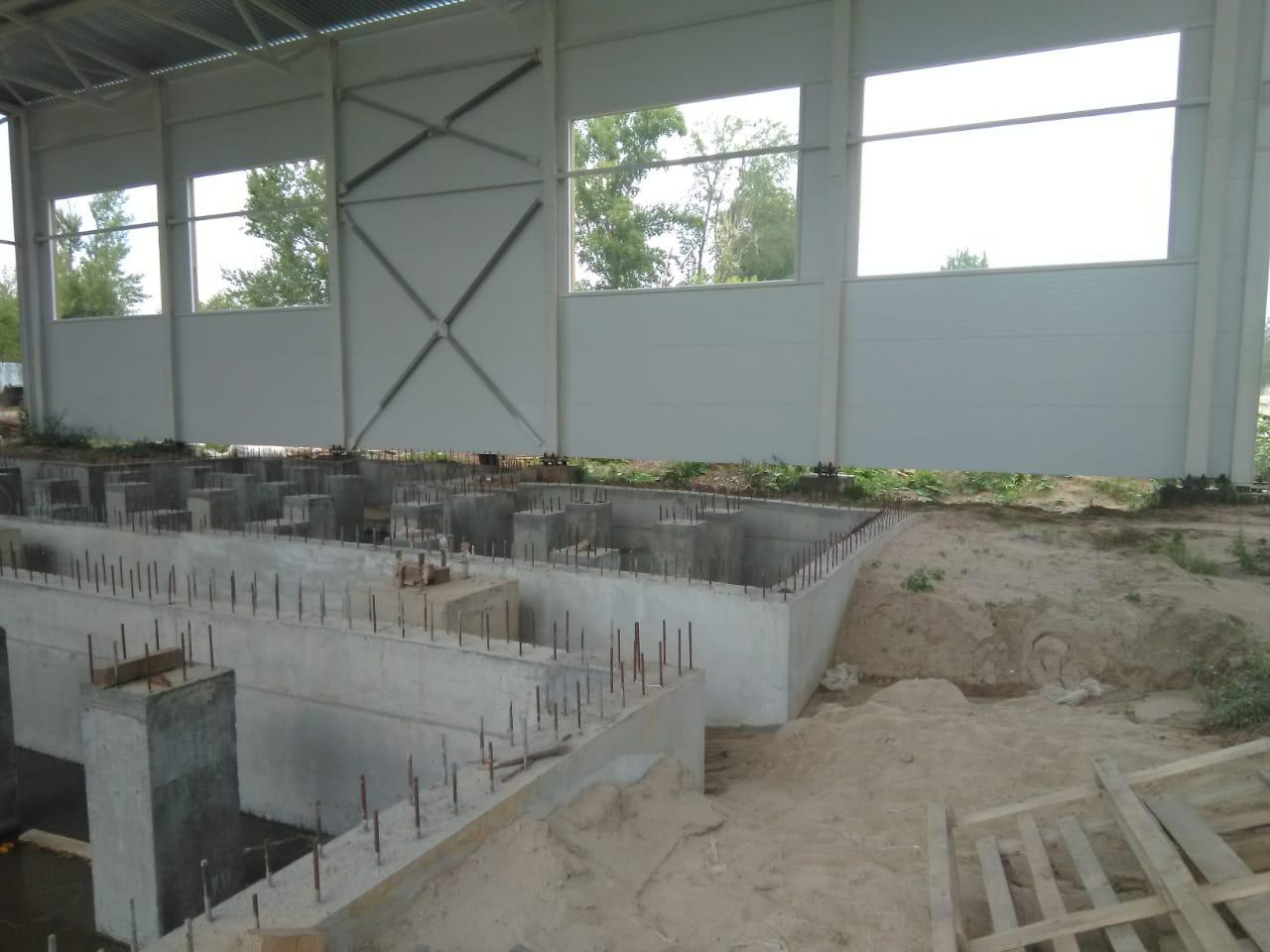

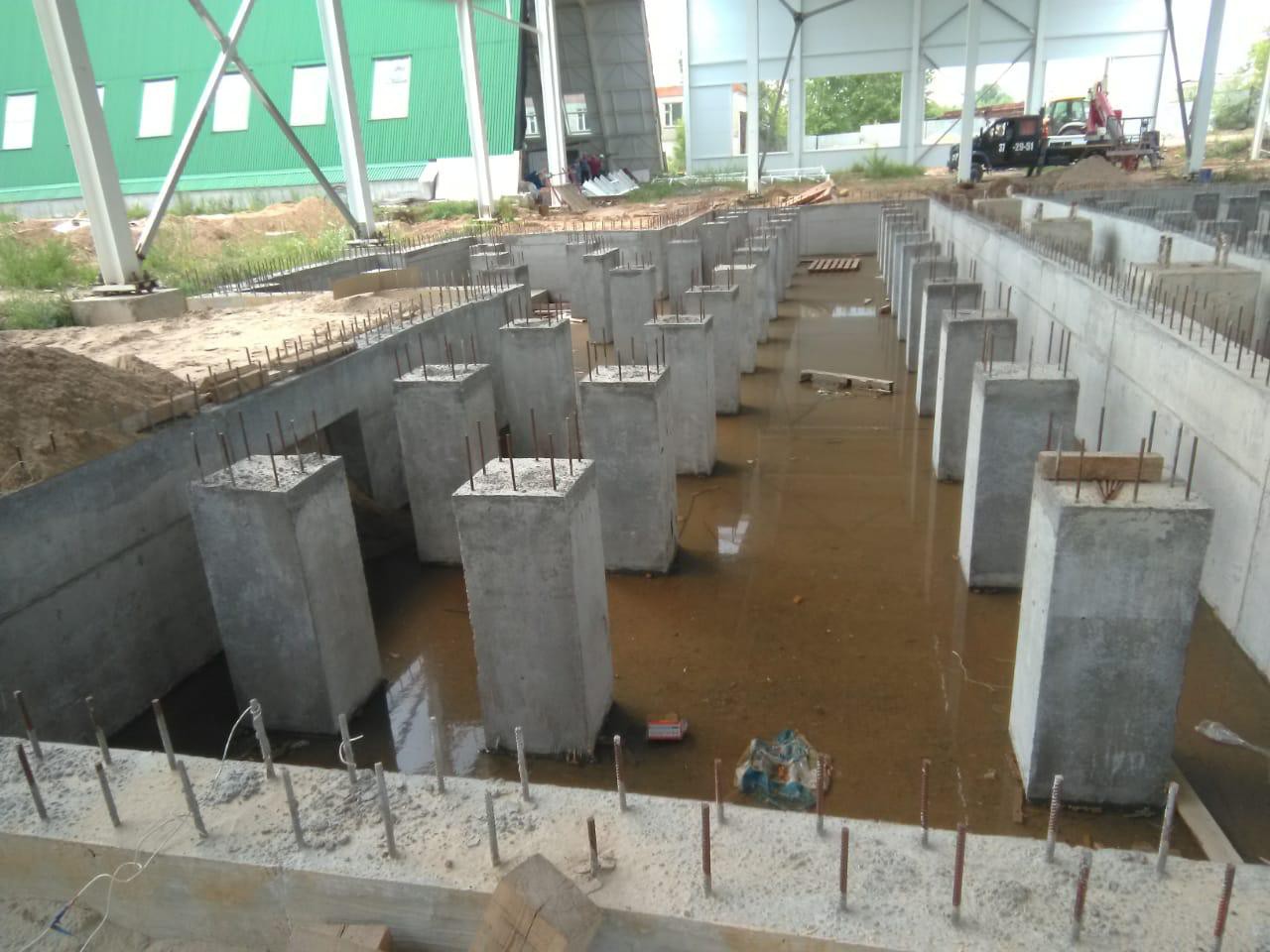

Дробеструйная камера SPK-P 16.7.6

Размеры камеры внутренние: 10000 х 6000 х 5080 мм. 2 сервисные двери 800 х 2000 мм. Система освещения включает 14 светильников. Два комплекта напольных продольных конвейеров 1.420 мм. Один комплект напольного продольного конвейера 1.220 мм. Конвейер поперечный шнековый, ковшовый элеватор. Силос для дроби на 2 тыс. л. Два напорных резервуара.

Перегородка вытяжная отбойная. Установка вентиляционно-фильтровальная, ее расход воздуха – 25.000 м3 в ч.

Предусмотрены комплекты автоматики и пневматики. Для переключения режимов управления предусмотрена сенсорная панель. 2 комплекта дробеструйных шлангов по 20 м длиной. Также два комплекта дробеструйных сопел, 2 комплекта защитной одежды.
