Окрасочно-сушильный комплекс SPK GROUP. г. Челябинск

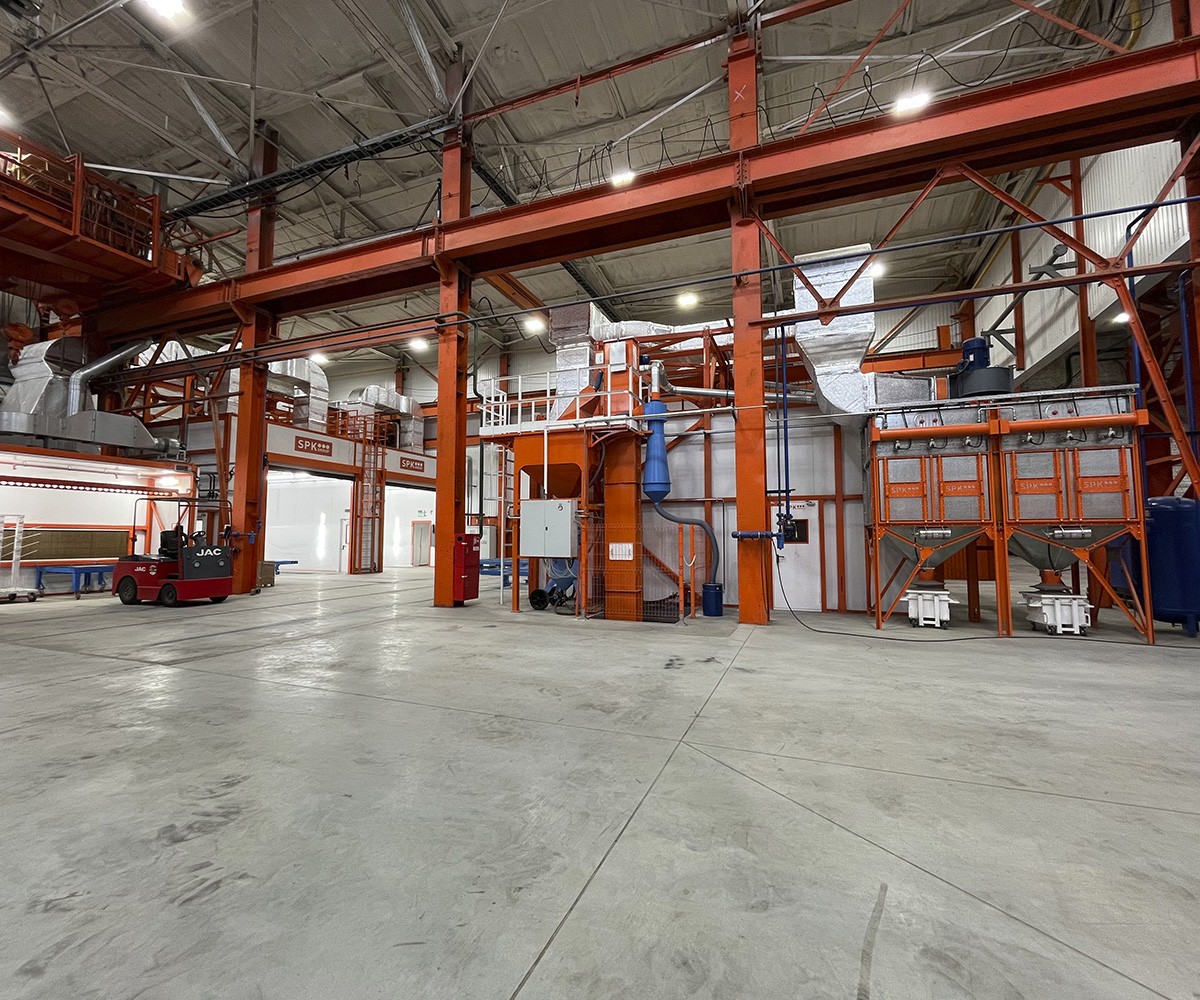

ОКРАСОЧНО-СУШИЛЬНЫЙ КОМПЛЕКС

1. ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBВ-8.5.4,

2. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-8.6.4,

3. ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-8.4.4,

4. ОКРАСОЧНАЯ КАМЕРА SPK-SB-4.2.3.

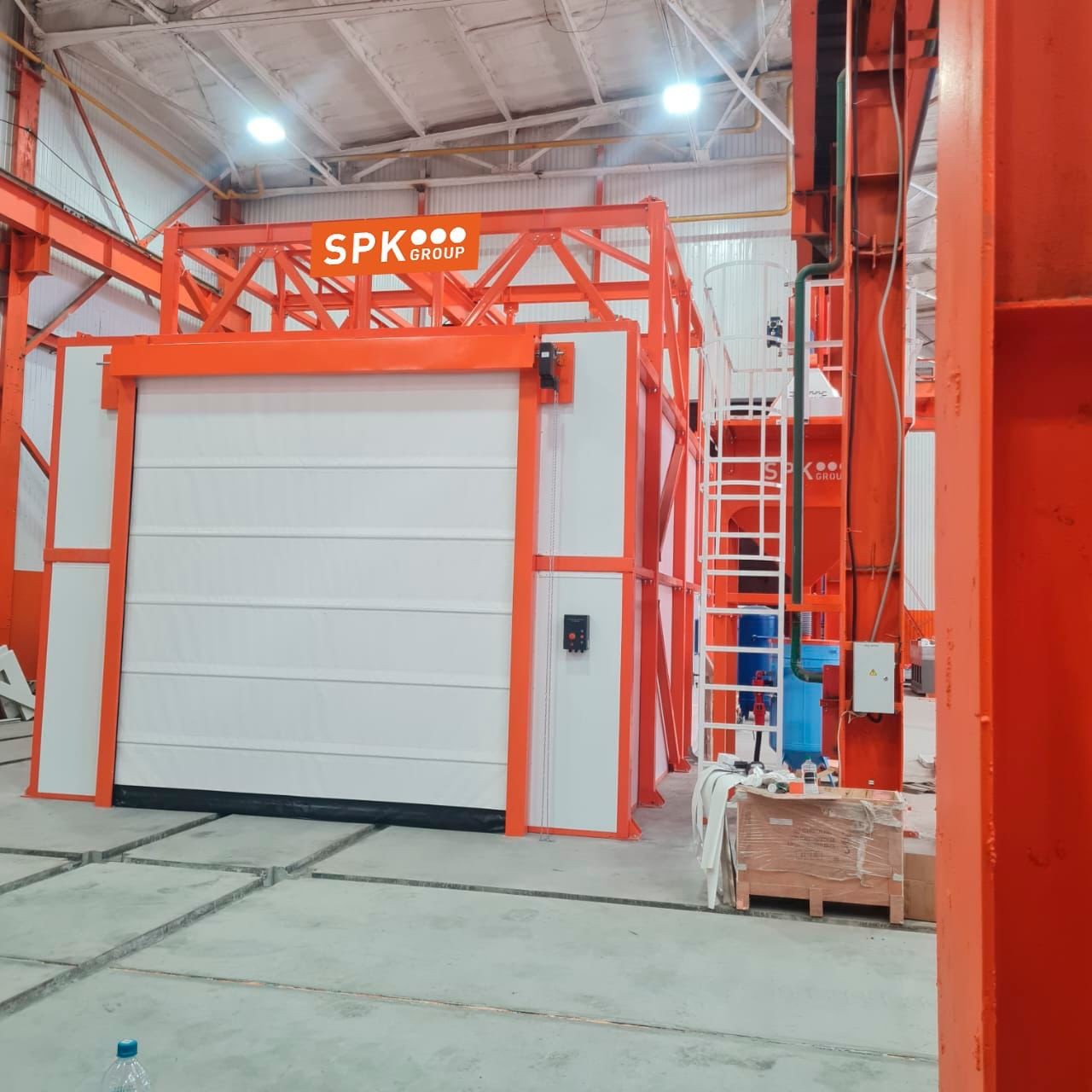

ДРОБЕСТРУЙНАЯ КАМЕРА SPK-SBВ-8.5.4

Дробеструйная камера тупикового типа предназначена для ручной абразивоструйной (дробеструйной) очистки металлических изделий и конструкций от ржавчины, окалины, старых покрытий, загрязнений и подготовки поверхности под последующую окраску или нанесение защитных покрытий.

Камера размещается внутри производственного цеха и выполнена в климатическом исполнении УХЛ4, что позволяет уверенно эксплуатировать её в умеренном и холодном климате при температурах от +5…+40 °C в закрытых отапливаемых помещениях.

Основные габариты рабочей зоны (внутренние размеры кабины Д×Ш×В): 8000 × 5000 × 4000 мм. Это позволяет обрабатывать крупногабаритные металлоконструкции, элементы кранов, детали спецтехники, трубы большого диаметра и другие изделия соответствующих размеров.

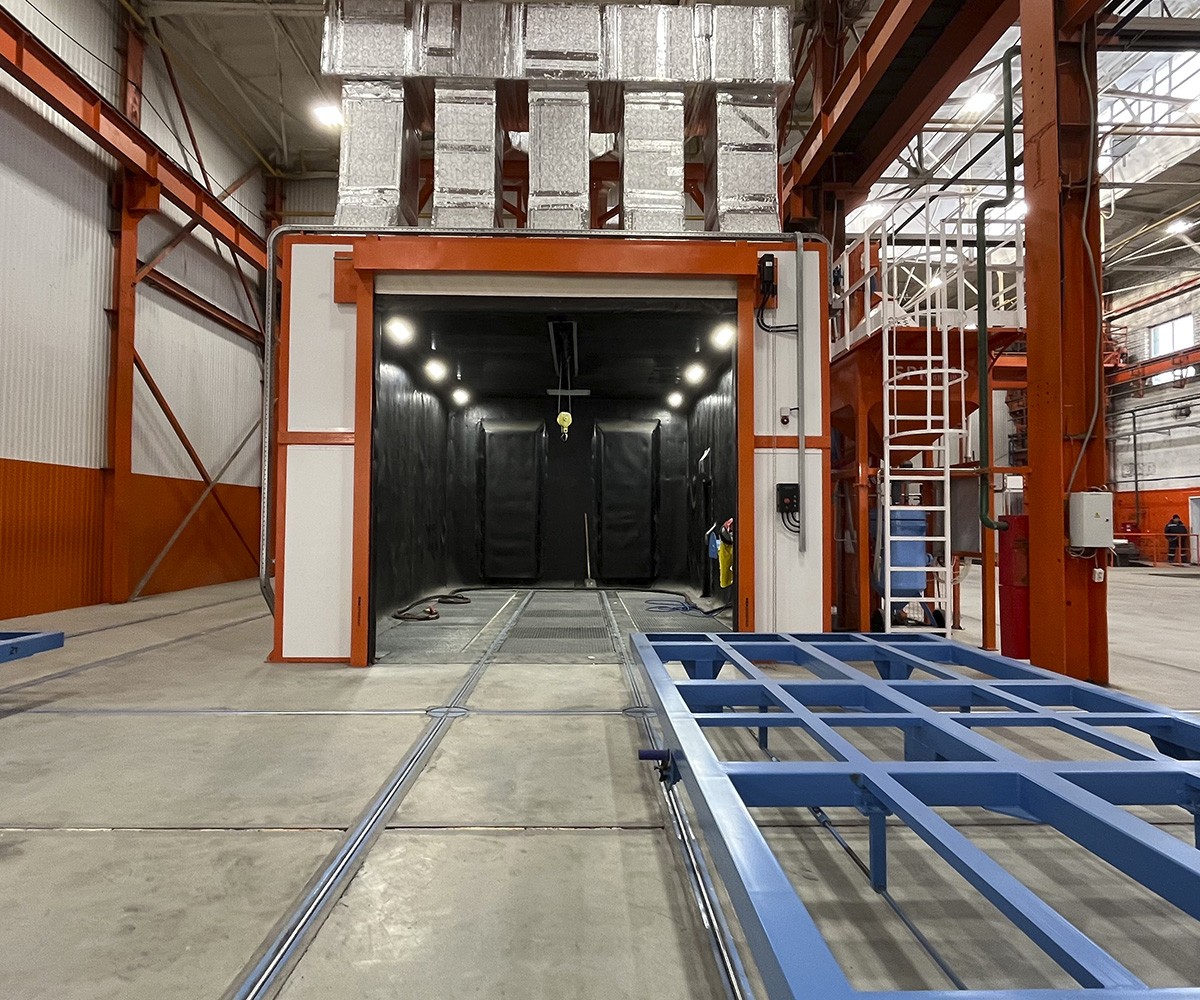

Конструкция кабины — прочный металлический каркас, обшитый сэндвич-панелями, обеспечивающими хорошую тепло- и звукоизоляцию. Внутренние поверхности стен и потолка защищены износостойким резиновым покрытием (резинотканевая лента или вулканизированная резина), предотвращающим разрушение конструкции от ударов дроби и увеличивающим срок службы камеры.

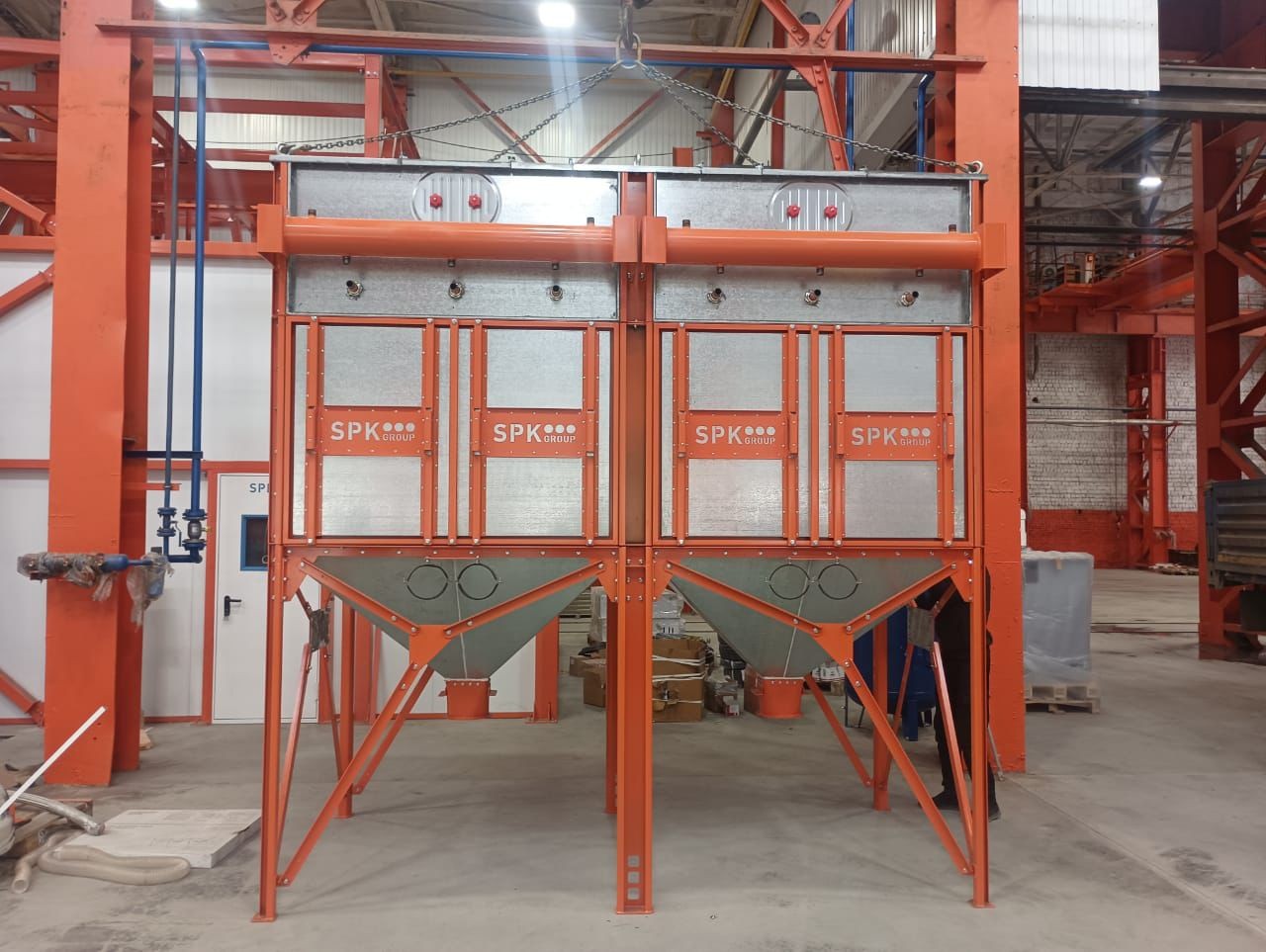

Система вентиляции и пылеудаления:

• Количество вентиляционно-фильтровальных установок (ВФУ) — 1 шт.
• Модель — SPK-VFU-170.03
• Производительность — 17 000 м³/ч
• Общее количество фильтров — 18 шт.
• Направление воздушного потока в камере — диагональное по длине (обеспечивает эффективный отвод пыли от рабочей зоны оператора и равномерную вентиляцию)

Освещение:

• Основное — 8 светодиодных светильников
• Освещённость в рабочей зоне (на высоте 1 м) — более 500 лк
• Аварийное освещение — 1 светильник с автономной работой до 3 часов

Система рекуперации абразива (модель SPK-SRS-10.1.01):

• Поддерживаемая фракция дроби — от 0,2 до 2,0 мм (стальная литая/колотая дробь)
• Полный объём силоса — 1000 литров
• Производительность системы позволяет стабильно обеспечивать один дробеструйный пост

Дробеструйный пост:

• Количество постов — 1 шт.
• Объём напорного резервуара (аппарата) — 200 литров

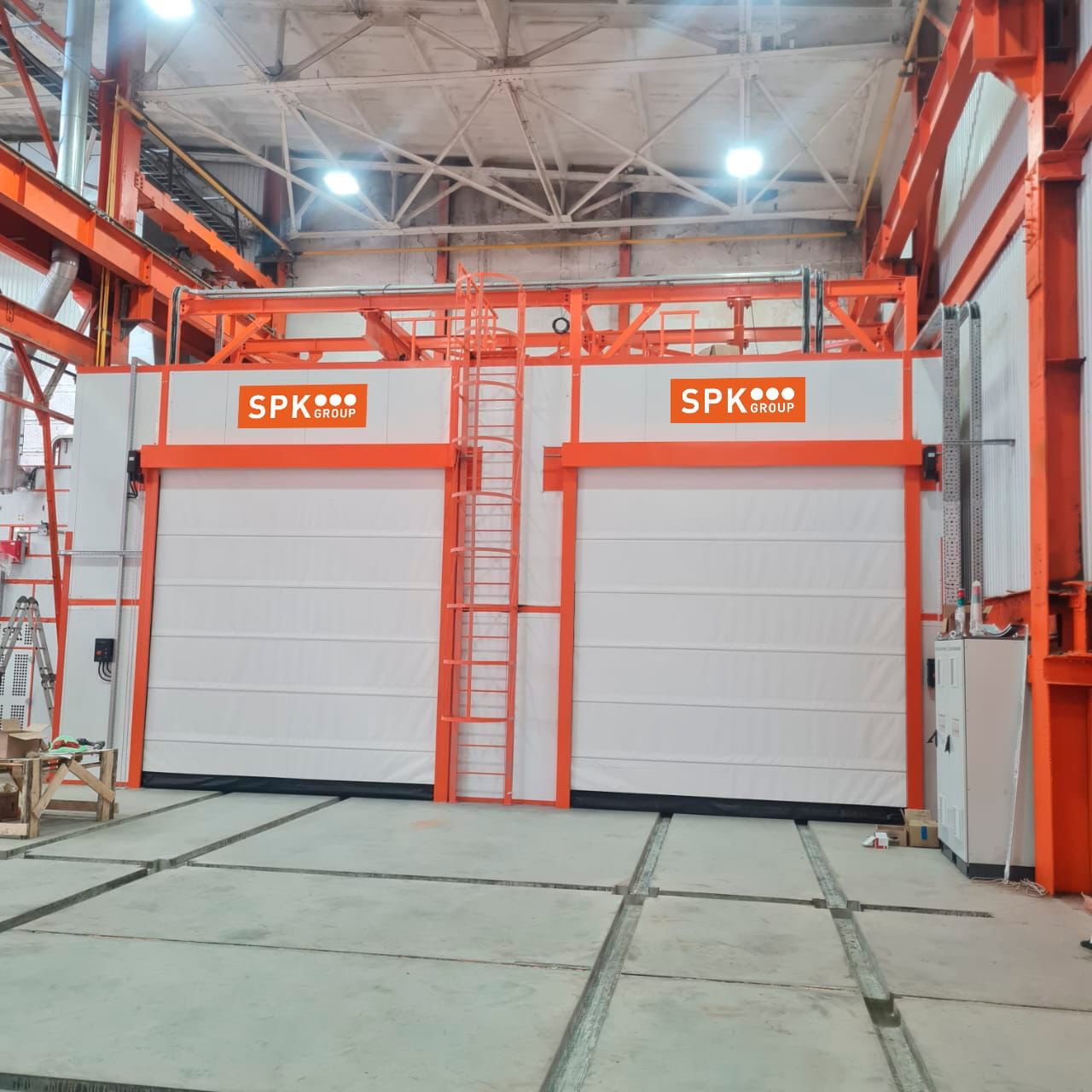

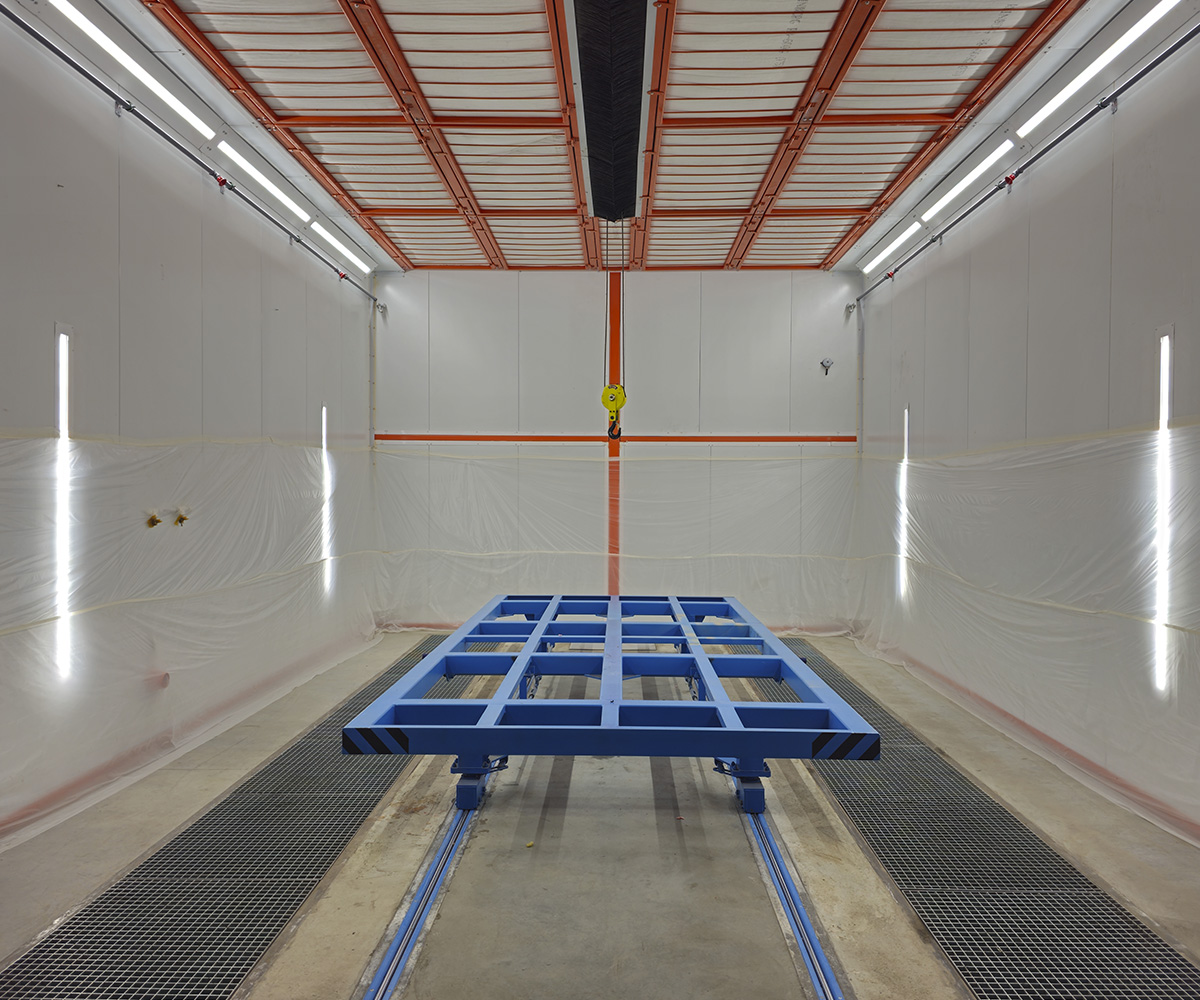

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-8.6.4

Камера предназначена для размещения внутри производственного цеха и создана для качественного нанесения лакокрасочных покрытий с последующей сушкой крупногабаритных изделий — от автотранспорта и спецтехники до металлоконструкций.

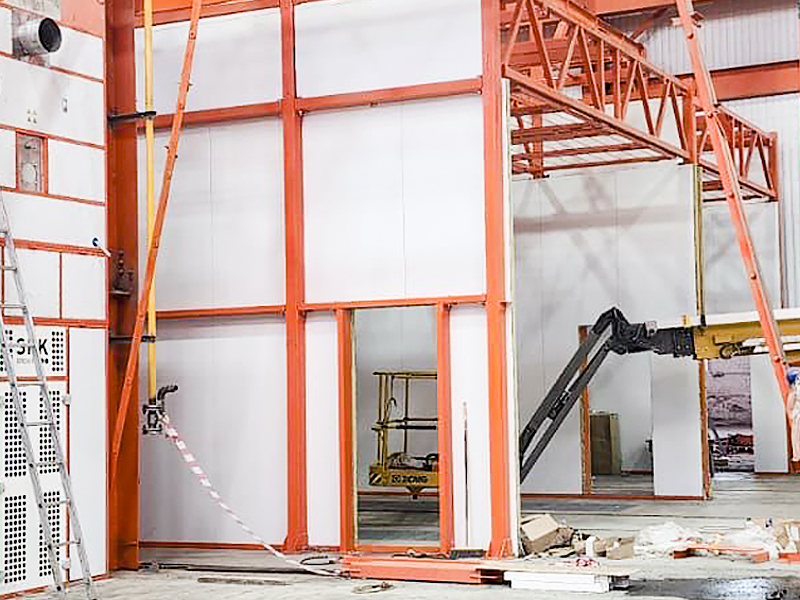

Конструкция кабины выполнена на прочном металлическом каркасе, который обшит сэндвич-панелями толщиной 80 мм. В качестве теплоизоляционного заполнителя используется минеральная вата на основе базальтового волокна, что гарантирует хорошую теплоизоляцию, высокую пожаробезопасность и долговечность при интенсивной работе. Внутренние габариты камеры составляют 8000 × 5500 × 4000 мм, что позволяет комфортно размещать крупные объекты и оставлять достаточно свободного пространства для работы маляров.

Система вентиляции построена по приточно-вытяжному принципу с полным забором свежего воздуха из цеха и выбросом отработанного воздуха также в окружающую среду. Воздух подаётся сверху вниз через потолочную систему распределения, опускается вертикально, эффективно прижимая окрасочный туман и пары растворителей к полу, а затем отводится через вытяжные приямки в нижней части камеры. Производительность системы достигает 35 000 м³/ч.

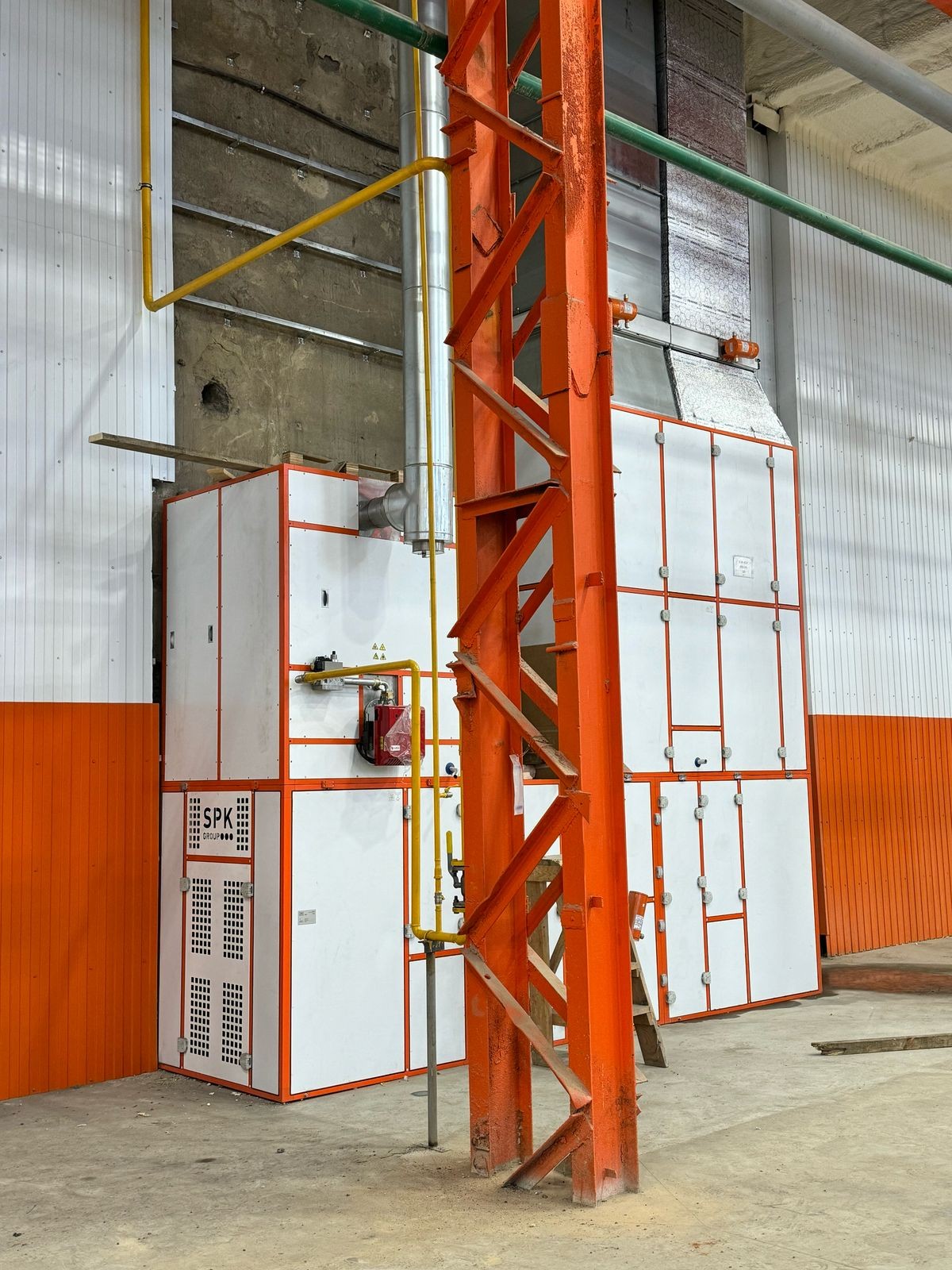

Для обеспечения требуемого воздухообмена используется один вентагрегат модели SPK-VU-35, установленный вдоль боковой стены кабины непосредственно в помещении цеха. Такое расположение упрощает монтаж, обслуживание и снижает уровень шума в рабочей зоне. Двигатели вентиляторов выполнены во взрывозащищённом исполнении, что является обязательным требованием для работы с легковоспламеняющимися и взрывоопасными лакокрасочными материалами.

Благодаря высокой производительности, направленному вертикальному потоку воздуха и взрывозащищённому исполнению оборудование обеспечивает быстрое и эффективное удаление вредных паров и аэрозоля, создаёт чистую зону в зоне дыхания маляра, минимизирует риск взрыва и пожара, а также поддерживает стабильные условия для нанесения покрытий и сушки. Камера полностью соответствует современным требованиям промышленной безопасности и отлично подходит для автосервисов, заводов спецтехники, вагоноремонтных предприятий и других производств с большим объёмом окрасочных работ.

ОКРАСОЧНО-СУШИЛЬНАЯ КАМЕРА SPK-SCB-8.4.4

Окрасочно-сушильная камера установлена непосредственно внутри производственного цеха. Её просторная кабина с внутренними размерами 8000 × 4000 × 4000 мм выполнена на основе прочного металлического каркаса, обшитого сэндвич-панелями толщиной 80 мм. Панели заполнены минеральной ватой на базальтовом волокне, что обеспечивает хорошую теплоизоляцию и звукоизоляцию.

Воздухообмен в камере организован по принципу принудительной приточно-вытяжной вентиляции. Свежий воздух забирается непосредственно из улицы, а отработанный выбрасывается обратно в окружающую среду, пройдя систему фильтрации. Вентиляционные агрегаты размещены вдоль одной из боковых стен кабины, оставаясь при этом внутри цеха.

Приточный воздух подаётся сверху вниз — равномерно распределяется под потолком и направляется к полу. Вытяжка осуществляется через систему вытяжных приямков, расположенных в нижней части камеры, что позволяет эффективно удалять загрязнённый воздух и пары лакокрасочных материалов.

Общая производительность системы вентиляции составляет 23 000 м³/ч. За неё отвечает один приточно-вытяжной агрегат модели SPK-VU-23. Оборудование выполнено во взрывозащищённом исполнении: двигатели вентиляторов имеют соответствующую защиту, что делает установку безопасной при работе с горючими и взрывоопасными парами красок.

ОКРАСОЧНАЯ КАМЕРА SPK-SB-4.2.3

Рабочая зона камеры образована металлическим каркасом, обшитым сэндвич-панелями толщиной 50 мм с наполнителем из минеральной ваты на основе базальтового волокна. Внутренние размеры камеры составляют 4000 × 1800 × 3000 мм. Конструкция выполнена в виде единой цельной секции.

Воздухообмен в камере осуществляется за счёт принудительной вытяжной вентиляции с естественным притоком свежего воздуха. Отработанный воздух выбрасывается непосредственно в окружающую среду. Вытяжной вентиляторный агрегат модели SPK-VU (производительностью 2200 м³/ч) размещён на крыше камеры внутри помещения цеха. Вытяжка организована сбоку-вверх через специальные приямки в нижней части камеры. Вентилятор выполнен во взрывозащищённом исполнении.

Освещение внутри камеры создают взрывозащищённые светодиодные светильники — один потолочный и два настенных. Суммарная потребляемая мощность системы освещения составляет 0,3 кВт (230 В, 50 Гц). Уровень освещённости в рабочей зоне камеры — не менее 700 люкс.
