Окрасочный комплекс: окрасочно-сушильная камера SPK-18.6.6 и дробеструйная камера SPK-18.6.6, г. Миасс

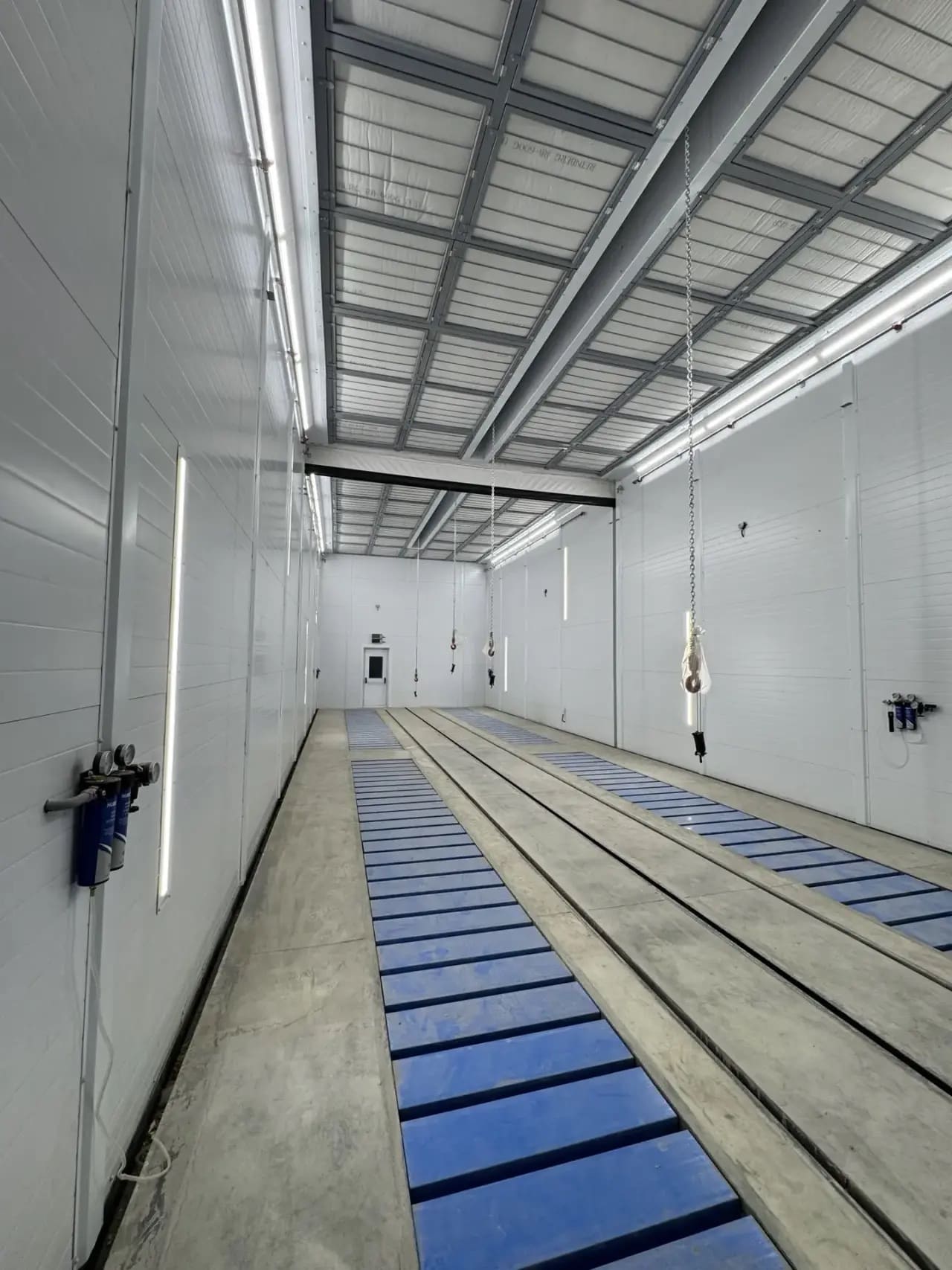

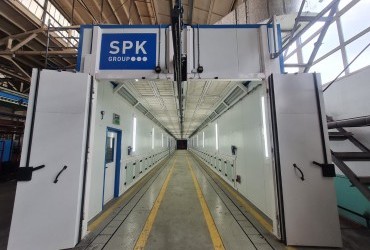

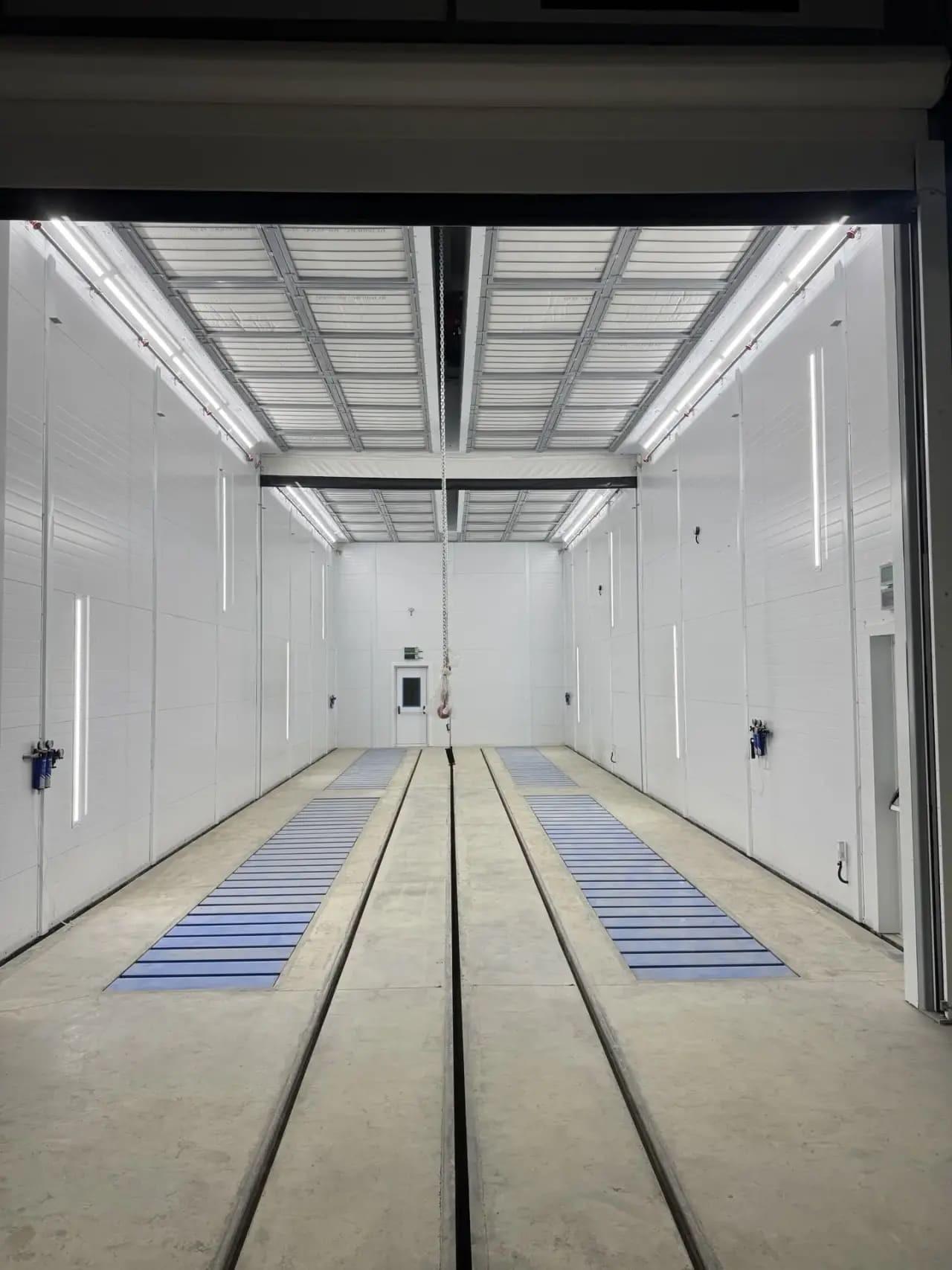

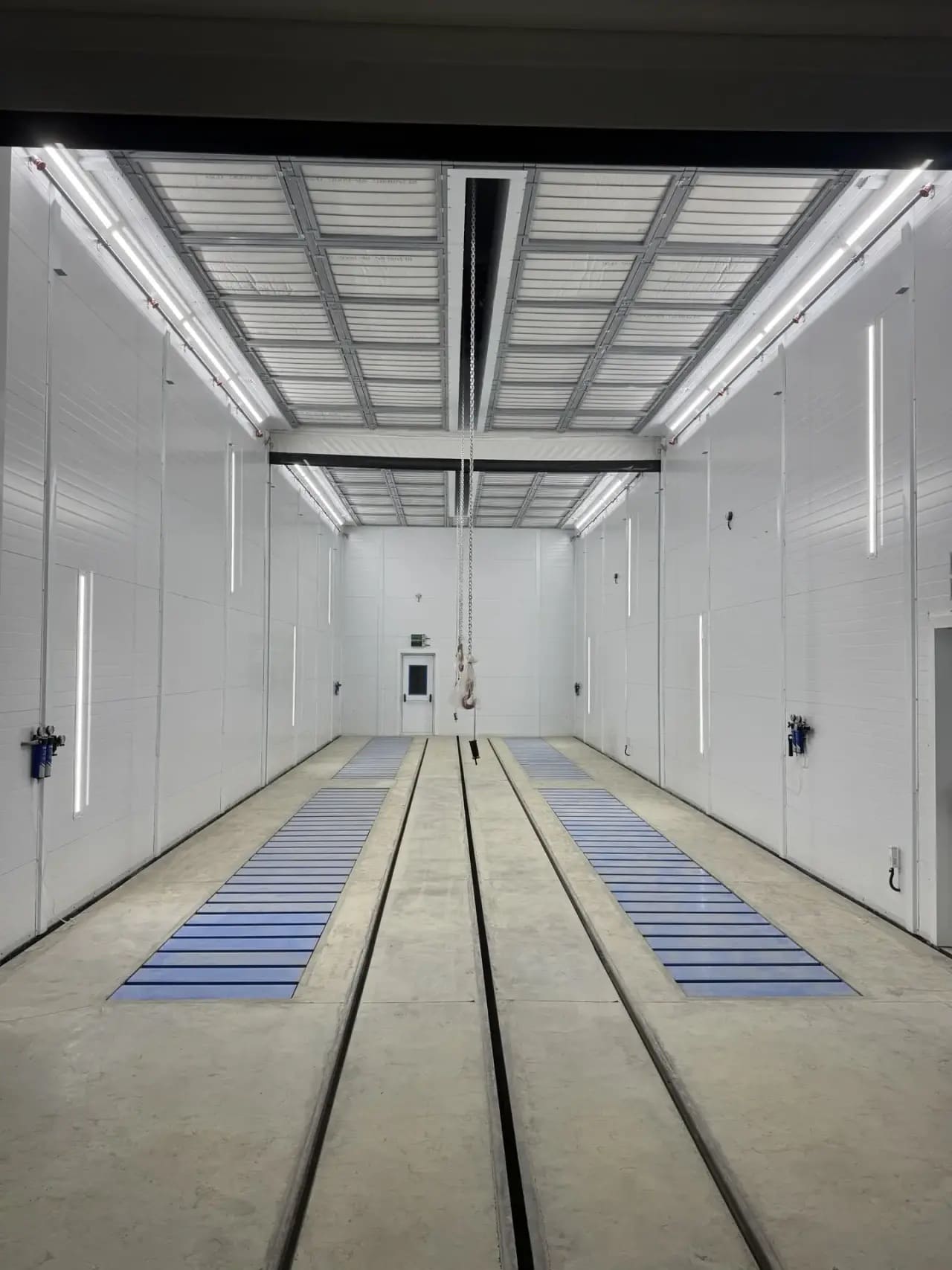

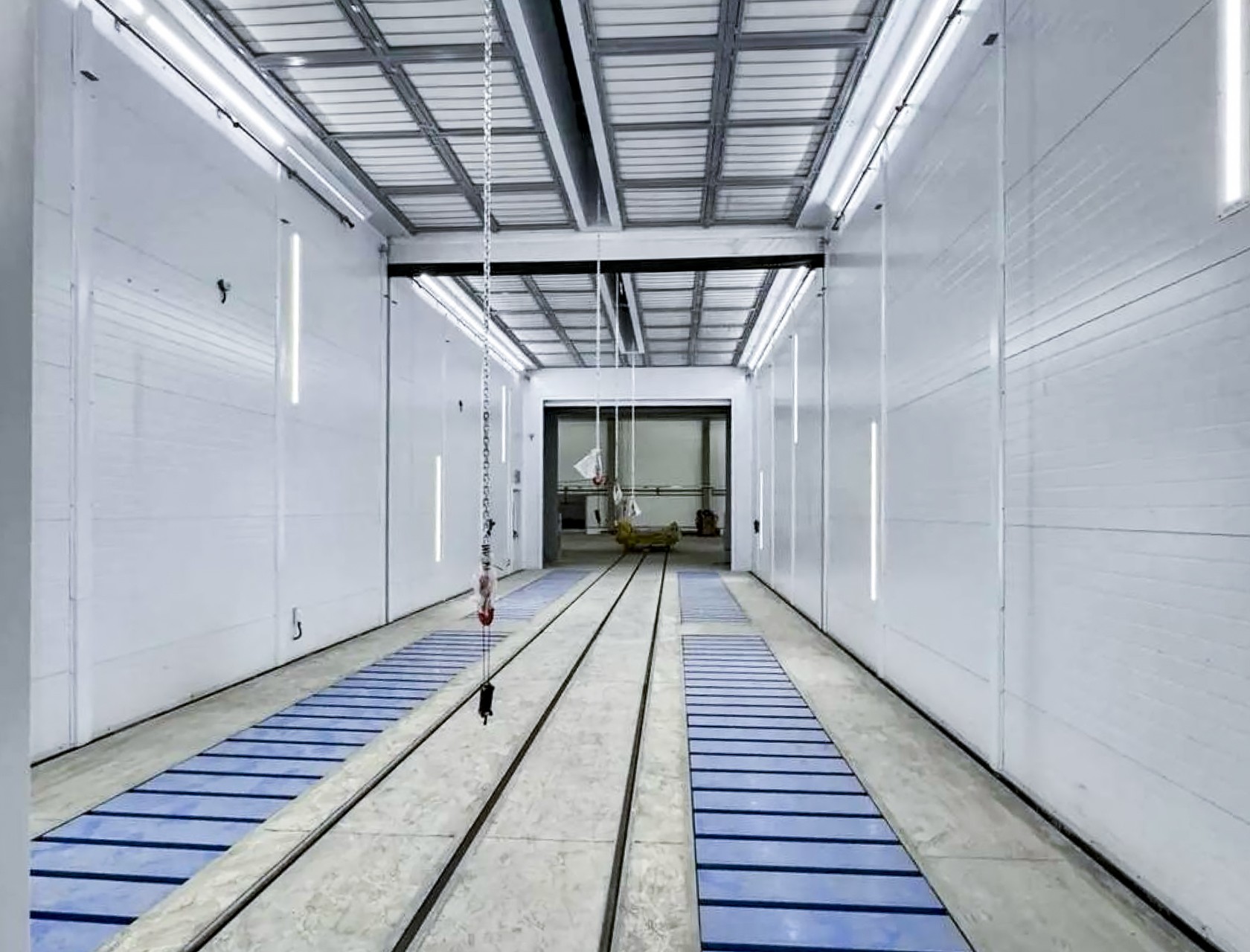

1. Окрасочно-сушильная камера SPK-SCB-18.6.6 от SPK GROUP

Высокопроизводительный промышленный комплекс тупикового типа, предназначенный для выполнения ручной покраски и последующей конвекционной сушки изделий. Конструктивное исполнение предусматривает возможность деления внутреннего пространства на две автономные секции с опцией их объединения в единый рабочий объем.

Габариты и конструктивные особенности

• Внешние размеры (Д×Ш×В): 18 000 × 6 000 × 5 380 мм.

• Секционирование: две рабочие зоны длиной 8,9 м и 9,1 м.

• Каркас и изоляция: несущий металлокаркас с обшивкой из базальтовых сэндвич-панелей толщиной 50 мм и 80 мм.

• Воротные системы: одни внешние и одни межсекционные рулонные ворота из ПВХ, дополненные двумя эвакуационными дверями с системой «Антипаника».

• Температурный диапазон: режим нанесения ЛКМ — до +35 °C; режим сушки — до +60 °C.

Инженерные и технологические системы

• Вентиляция и воздухообмен: 2 вентиляционные установки SPK-VU-41 суммарной производительностью 82 000 м³/ч. Организован диагональный воздухопоток (направление сверху вниз). Подача регулируется автоматически через частотные преобразователи.

• Термогенерация: газовые теплообменные блоки (2 × 387 кВт) с технологичными горелками Riello и пластинчатыми теплоутилизаторами (2 × 408 кВт). Вид топлива — природный газ.

• Фильтрация воздуха: многоступенчатый комплекс (карманные элементы класса G4, потолочные M5, а также лабиринтные и кассетные краскоулавливающие фильтры G2–G3).

• Освещение: взрывозащищенное светодиодное исполнение (24 светильника, обеспечивающих освещенность не ниже 750 лк).

• Вспомогательное оснащение: 4 грузоподъемные тали (по 2 тонны каждая), 4 блока подготовки сжатого воздуха HUBERT, автоматическая система пожаротушения «Болид».

• Энергопотребление: максимальная суммарная мощность — 156 кВт.

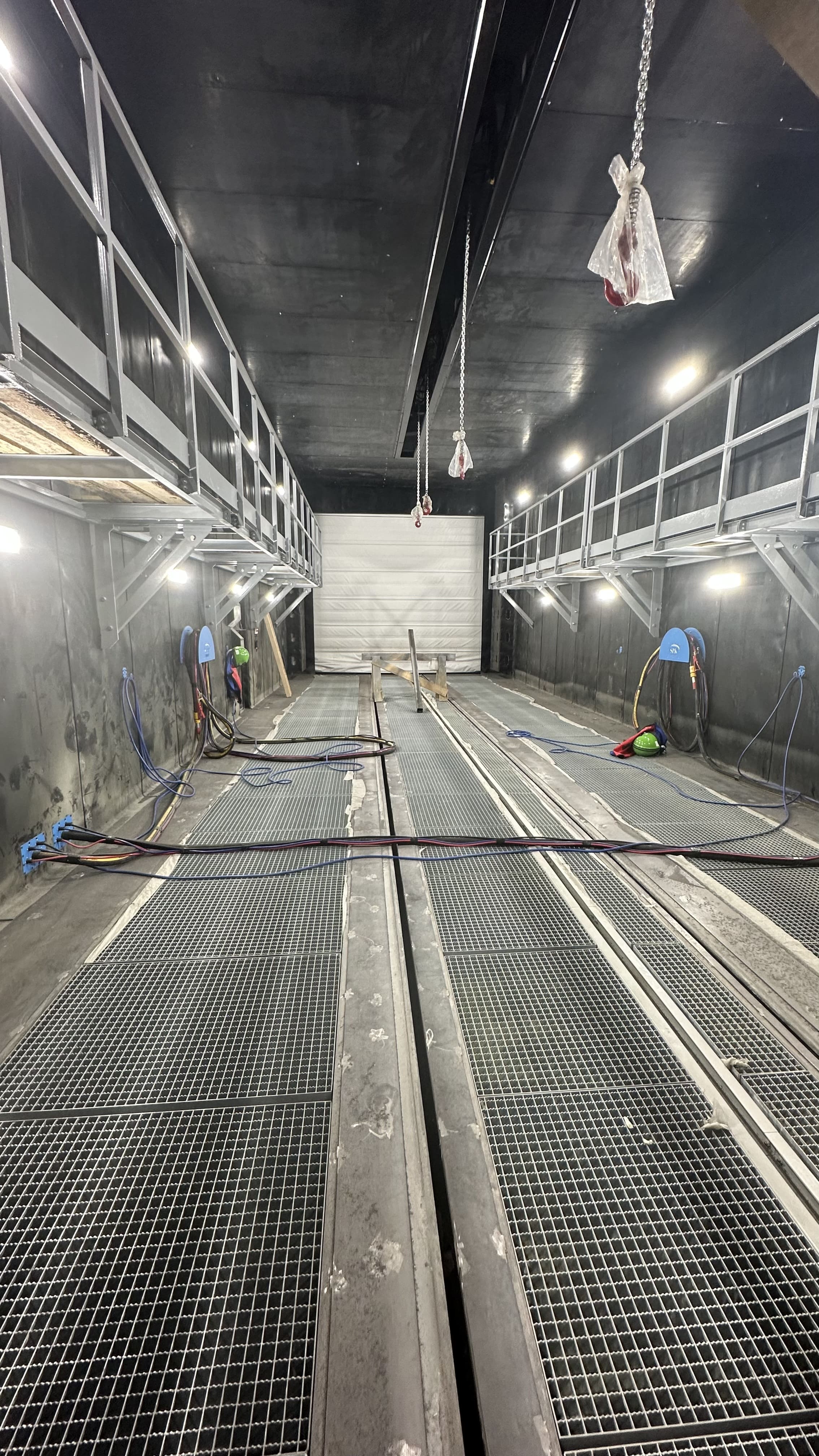

2. Дробеструйная камера SPK-18.6.6 от SPK GROUP

Камера предназначена для поверхностной абразивоструйной подготовки изделий из черных металлов в ручном режиме. В качестве абразива применяется стальная дробь (литая или колотая, фракция 0,2–2,0 мм).

Габариты и защита помещения

• Внешние размеры (Д×Ш×В): 18 000 × 6 000 × 5 150 мм.

• Защита стен и пола: износостойкая резиновая футеровка стен (толщина от 3 мм). Решетчатый пол рассчитан на нагрузку до 450 кг на пятно контакта 200×200 мм.

• Проезды и двери: рулонные ворота ПВХ габаритами 5 000 × 4 500 мм и 2 сервисные двери.

• Освещение: 20 специализированных светодиодных светильников (уровень освещенности свыше 500 лк) + автономный блок аварийного питания (до 3 часов работы).

Рабочие узлы и агрегаты

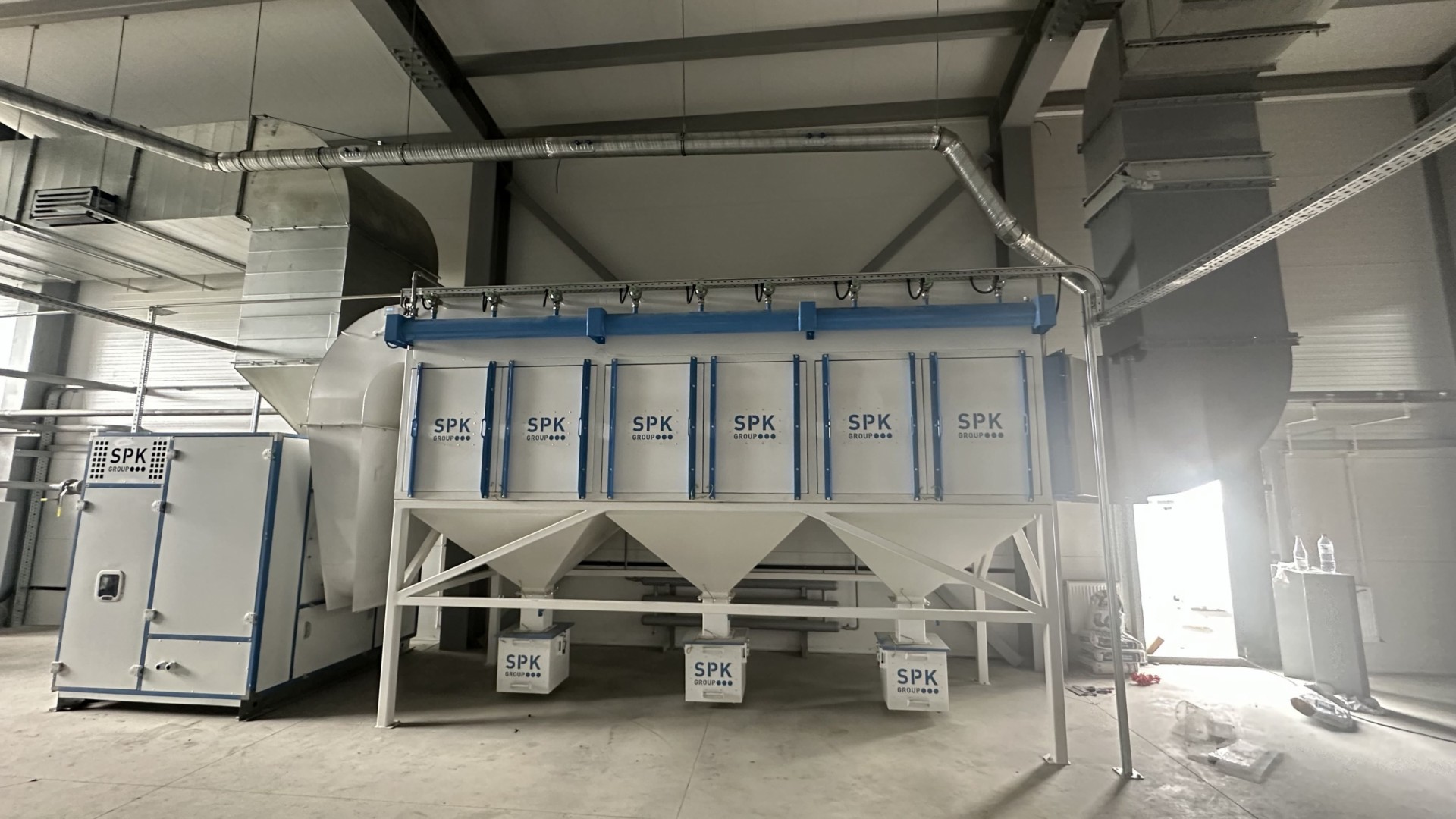

• Вентиляция и аспирация: вентиляционно-фильтровальная установка SPK-VFU-300.06 на 30 000 м³/ч (27 патронных фильтрующих элементов, степень очистки воздуха достигает 99,9%).

• Регенерация абразива: скребковый трансформер пола SPK-SCS на базе 4 пневмоцилиндров и накопительный силос SPK-SRS емкостью 2 000 л.

• Пост очистки: 2 напорных аппарата объемом по 200 л (рабочее давление до 12 бар, сопла диаметром 9,5 мм).

• Подъемное оборудование: 4 грузоподъемные тали по 2 т.

• Энергопотребление: установленная мощность комплекса — 50 кВт (электропитание 400 В / 50 Гц).
