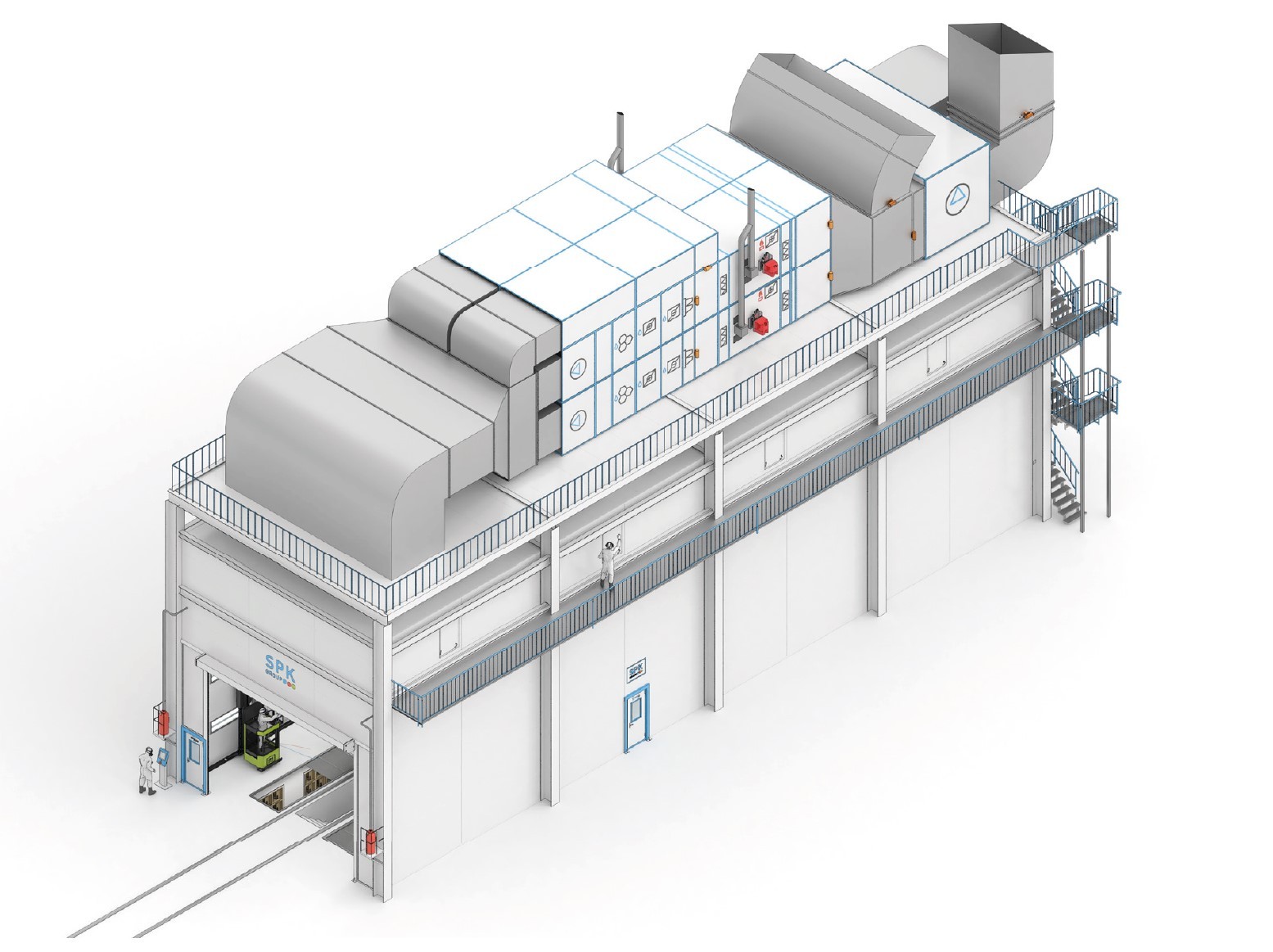

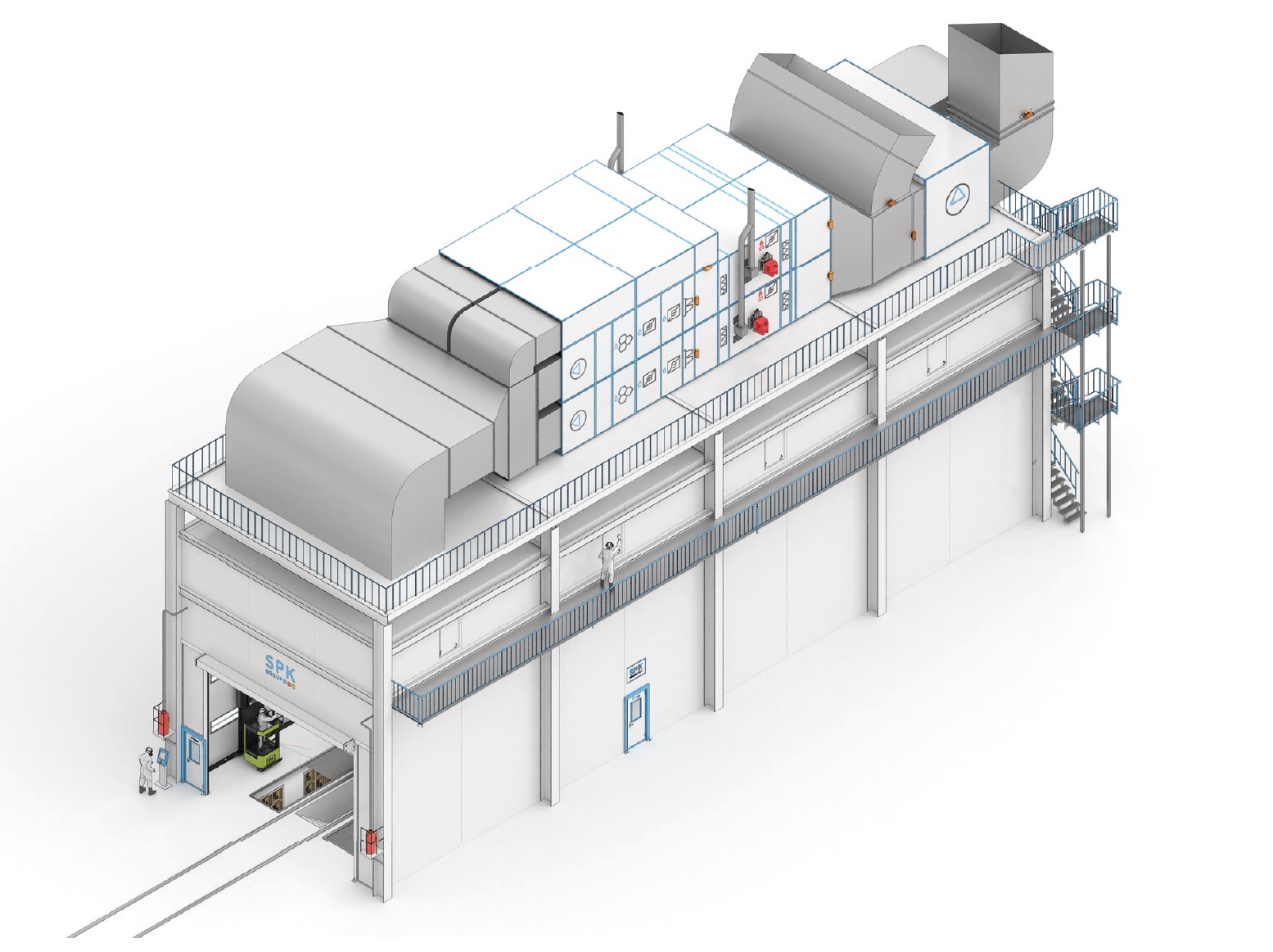

Окрасочно-сушильная камера SPK-SCB-31.8.8 для окраски вагонов высокоскоростных поездов

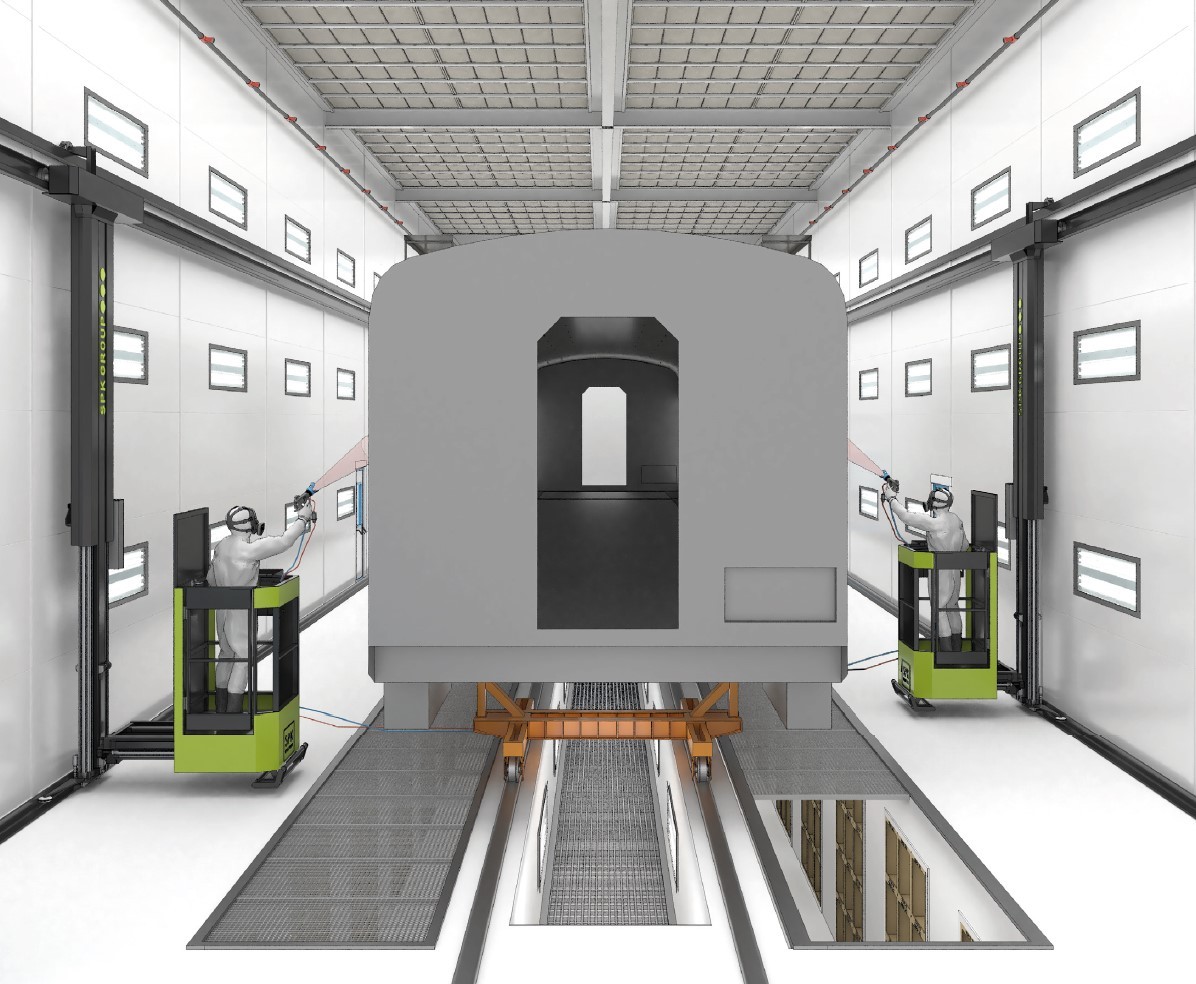

Окрасочно-сушильная камера тупикового типа модели SPK-SCB-31.8.8 (далее — ОСК) предназначена для выполнения различных технологических операций, таких как изоляция, шлифовка покрытых изделий, обезжиривание, вакуумное пылеудаление, обдувка, нанесение лакокрасочных материалов с использованием пневматического или комбинированного методов, а также конвективная сушка. Внутри камеры обеспечивается равномерный поток очищенного и подогретого воздуха, движущегося сверху вниз, что способствует качественному нанесению покрытий и их последующей сушке. Для фильтрации воздуха применяется сухая система, которая эффективно удаляет остатки краски и загрязнения, исключая необходимость в дополнительных очистных сооружениях.

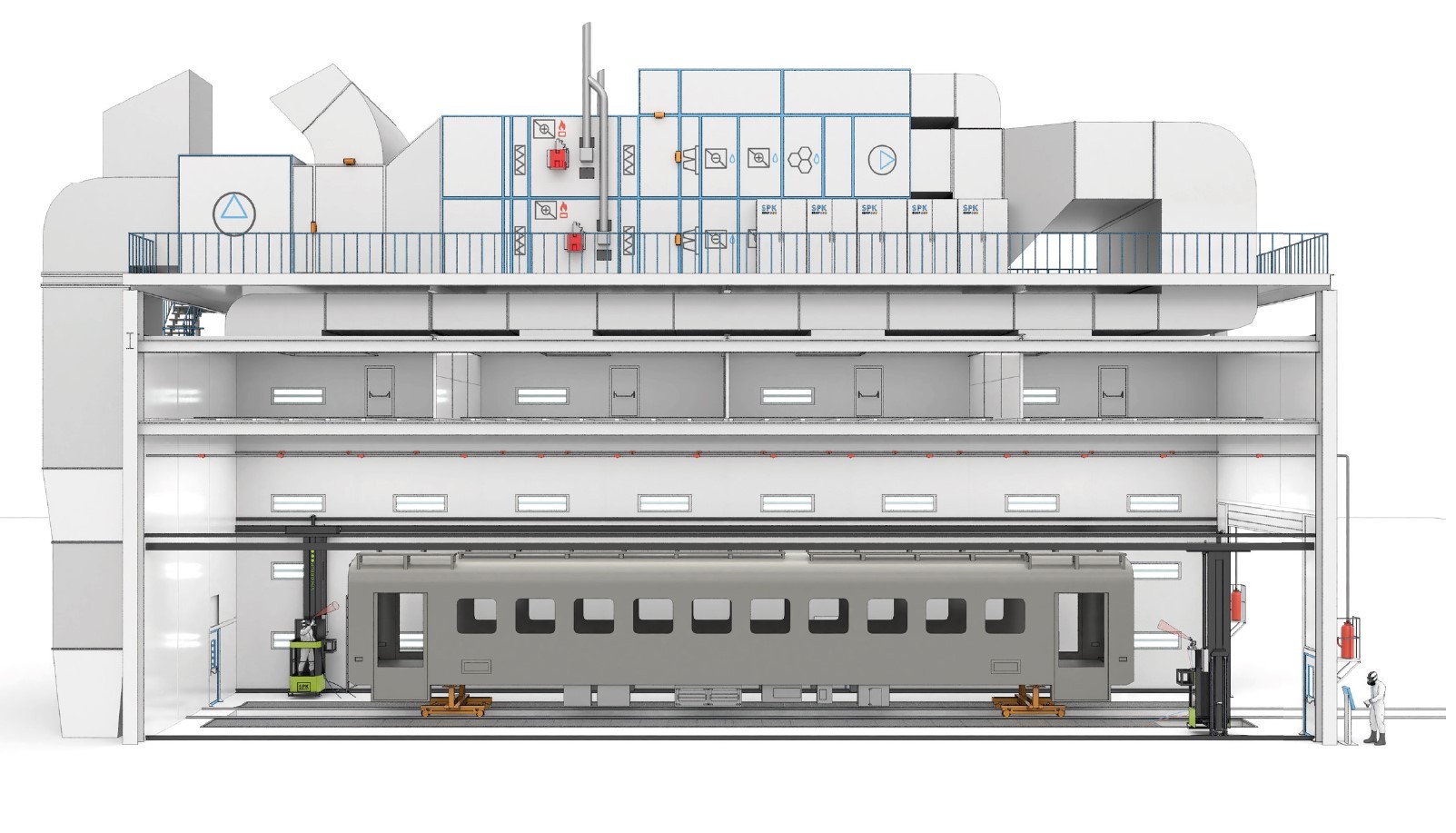

Камера рассчитана на обработку изделий вагонов высокоскоростных поездов длиной до 26 700 мм, шириной до 3 480 мм и высотой до 5 400 мм при весе до 15 000 кг. Обрабатываемая поверхность одного изделия составляет около 1000 м². Внутренние размеры камеры — 30 800 мм в длину, 8 800 мм в ширину и 7 500 мм в высоту.

Конструкция камеры выполнена на прочном силовом каркасе внутреннего исполнения, устойчивом к воздействию неблагоприятных факторов. Стены изготовлены из сэндвич-панелей толщиной 80 мм различных размеров. Внутренние поверхности стен и потолка выполнены из материалов, легко очищающихся от загрязнений, лакокрасочных материалов и порошковых покрытий. В процессе эксплуатации допускается использование защитных пленок или смываемых покрытий для защиты внутренних поверхностей.

Камера соответствует климатическим требованиям УХЛ4 и предназначена для установки в отапливаемых помещениях. Электрические компоненты выполнены взрывобезопасными: электродвигатели вентиляторов; светильники внутри камеры; сервоприводы шиберных заслонок; электродвигатели лифт-площадок; датчики, контактирующие с внутренней средой; вакуумные установки пылеудаления. Общепромышленное исполнение включает шкафы автоматики, оборудование для подготовки захоложенной и деионизированной воды, датчики без контакта с внутренней средой камеры, газовые горелки, насосы и гидроэлементы систем увлажнения и охлаждения.

Камера оснащена тупиковым механизмом с одним роллетным воротным проемом размером 5 000 х 6 000 мм для загрузки и выгрузки изделий. Ворота изготовлены из материалов стойких к воздействию органических растворителей и повышенных температур, имеют теплоизоляцию и требуют минимального обслуживания. Также установлены две сервисные двери — аварийные выходы с сигнальными лампами для случаев аварийных ситуаций или пожара.

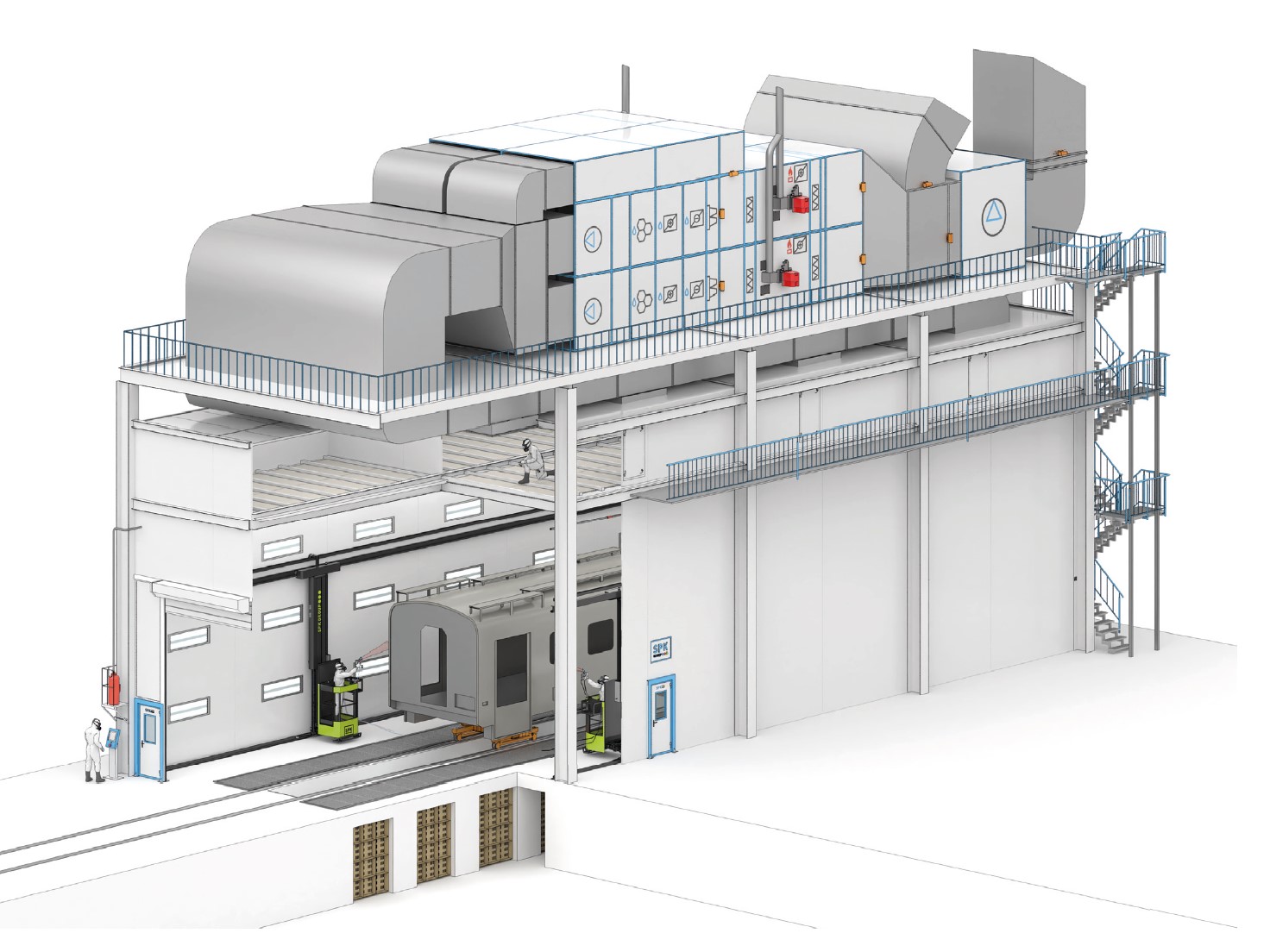

Система воздухообмена включает подачу свежего воздуха через четырехсекционный пленум сверху-вниз по всему объему камеры. Приток осуществляется по всей площади потолка через фильтры статического давления. В зависимости от технологической зоны работают две из четырех секций пленума. Вытяжка осуществляется через воздушные каналы в полу камеры с использованием высокоемких вытяжных фильтров PTS-Block, расположенных зонально и синхронно с зонами подачи воздуха.

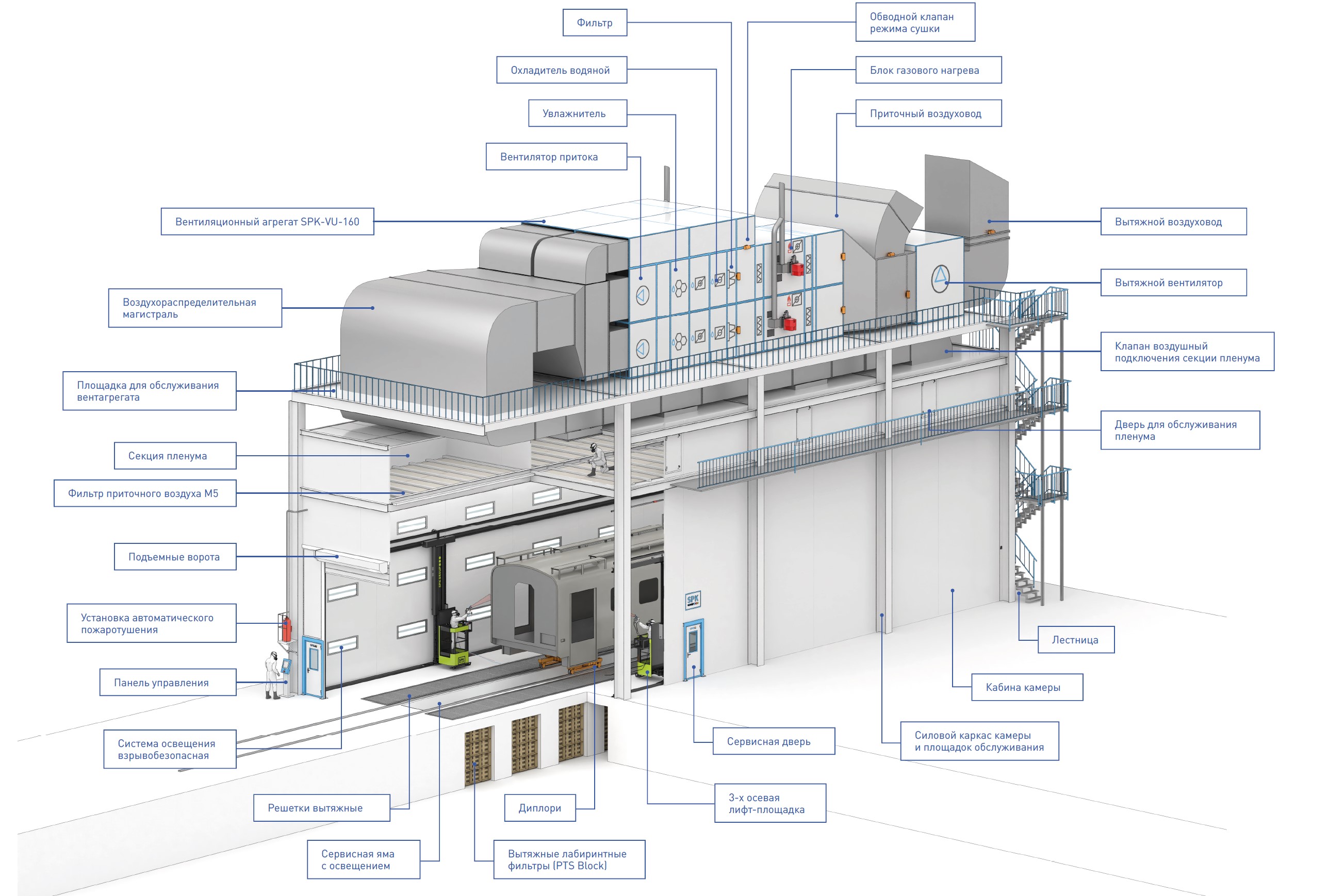

В систему вентиляции входит приточно-вытяжной агрегат SPK-VU-160 с расходом воздуха до 160 000 м³/ч, который поддерживает необходимые параметры температуры и влажности в холодный и жаркий периоды года. Агрегат оснащен газовым нагревателем, увлажнителем (сотовым или форсуночным), охладителем (чиллером), а также блоками приточного и вытяжного воздуха, рециркуляции и обводными каналами для режима сушки. Все вентиляторы оборудованы частотными преобразователями для защиты от перегрузок и регулировки разряжения внутри камеры.

Для нагрева воздуха используется природный газ; захоложенная вода подготавливается на уличном чиллере в комплекте поставки. Все вентиляционные агрегаты оснащены газовыми теплообменниками из нержавеющей стали, газовыми горелками и мультиблоками — дальнейшая газовая линия находится по ответственности заказчика.

Освещение внутри камеры выполнено взрывозащищенными светильниками высокой яркости (не менее 1000 Люкс), обеспечивающими равномерное освещение поверхности изделия при условии чистоты стекол светильников и стен.

Камера оборудована одним роллетным воротным проемом размером 5 000 х 6 000 мм для загрузки/выгрузки изделий — он расположен на торце камеры и требует минимального обслуживания. Также имеются две сервисные двери для аварийных выходов с сигнализацией при необходимости.

Обеспечена эффективная вентиляция за счет подачи свежего воздуха сверху снизу через секционные пленумы с фильтрами на потолке и вытяжки через полевые каналы с высокоемкими фильтрами в приямке. Система управляется автоматикой с учетом климатических условий эксплуатации.

Данная камера предназначена для обработки крупногабаритных изделий вагонов высокоскоростных поездов в условиях промышленной эксплуатации при строгом соблюдении требований безопасности и надежности оборудования.
