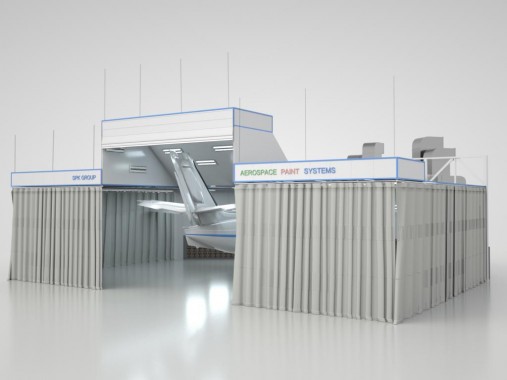

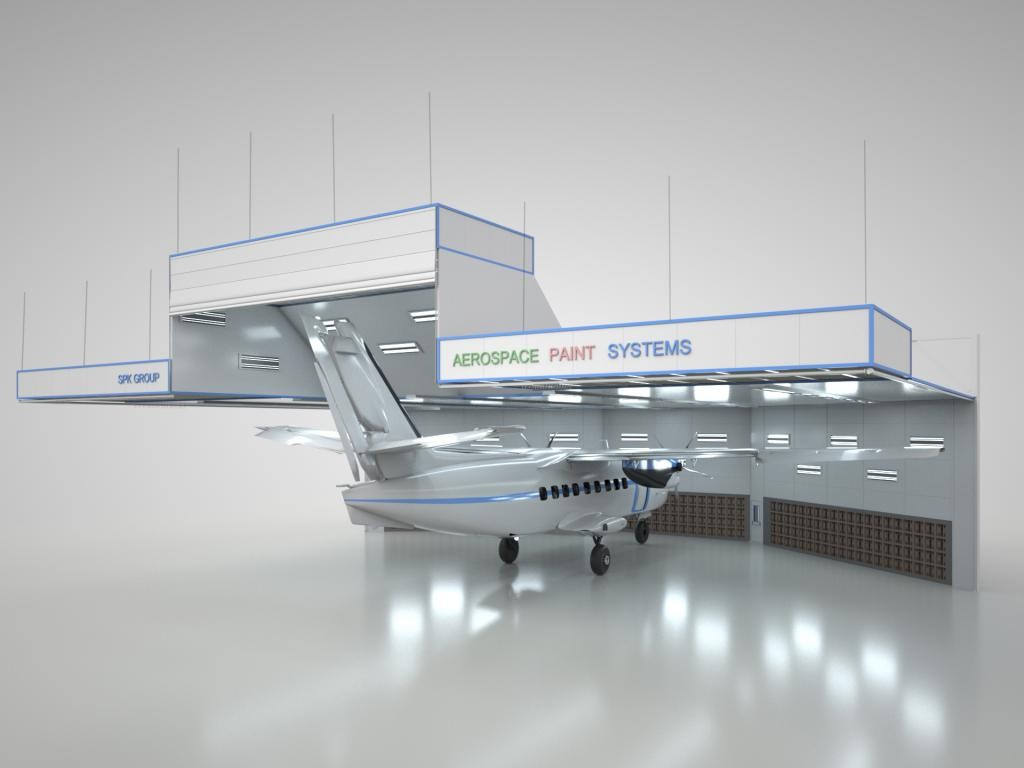

Зона открытой окраски SPK для самолетов гражданской авиации

  Назначение зоны – создание эффективного воздухообмена в цеховом пространстве с целью удаления паров ЛВЖ, подавления «тумана» при окраске, при обезжиривании, нанесения грунтовочного и/или основного окрасочного покрытия и сушки.

  Максимальные габариты изделия, подвергаемого обработке, составляют: 21.720х25.600х8190 мм. Перемещаться изделие в зону открытой окраски может своим ходом или при помощи механизированных средств заказчика. Изделия также можно устанавливать на окрасочную оснастку в специально выделенном месте зоны.

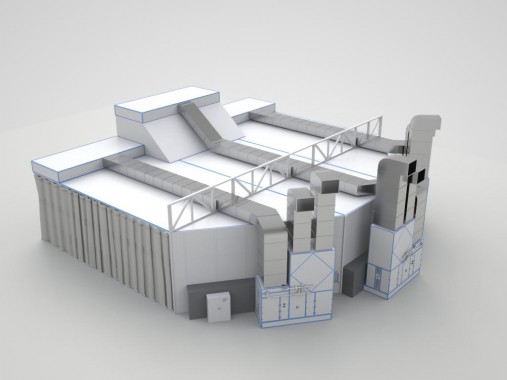

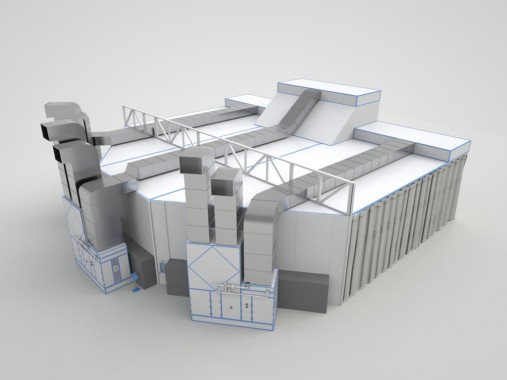

  Подача и вытяжка воздуха производится от трех вентагрегатов SP VU 40. Энергоносителем являются водяные медноалюминиевые теплообменники. Дополнительно установлены пластинчатые рекуператоры тепла.

  Размеры данной зоны открытой окраски: 25.000х28.000 мм, высота расположения приточного пленума – 6.500 мм и 9.500 мм (для хвоста).

  Предусмотрено 3 рабочих секции, в работе одновременно могут находиться все три.

  Поток воздуха – диагональный, нисходящий. Скорость потока воздуха – 0,13 – 0,3 м в сек. На притоке предусмотрено 2 ступени фильтрации воздуха, на вытяжке – 3. Управление режимами работы производится контроллером и дублирующим реле.

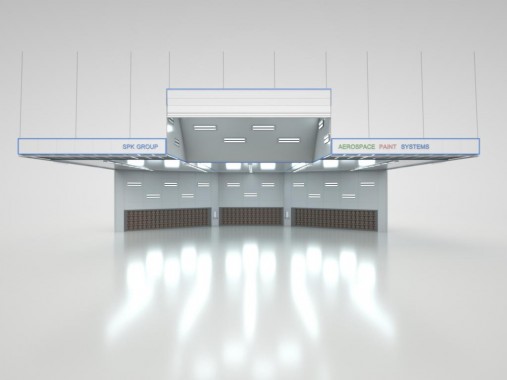

  Для освещения применяется комплект светодиодных подвесных светильников в комплекте с тросовой системой подвеса.

  Общая потребляемая мощность – не превышает 145 кВт.
