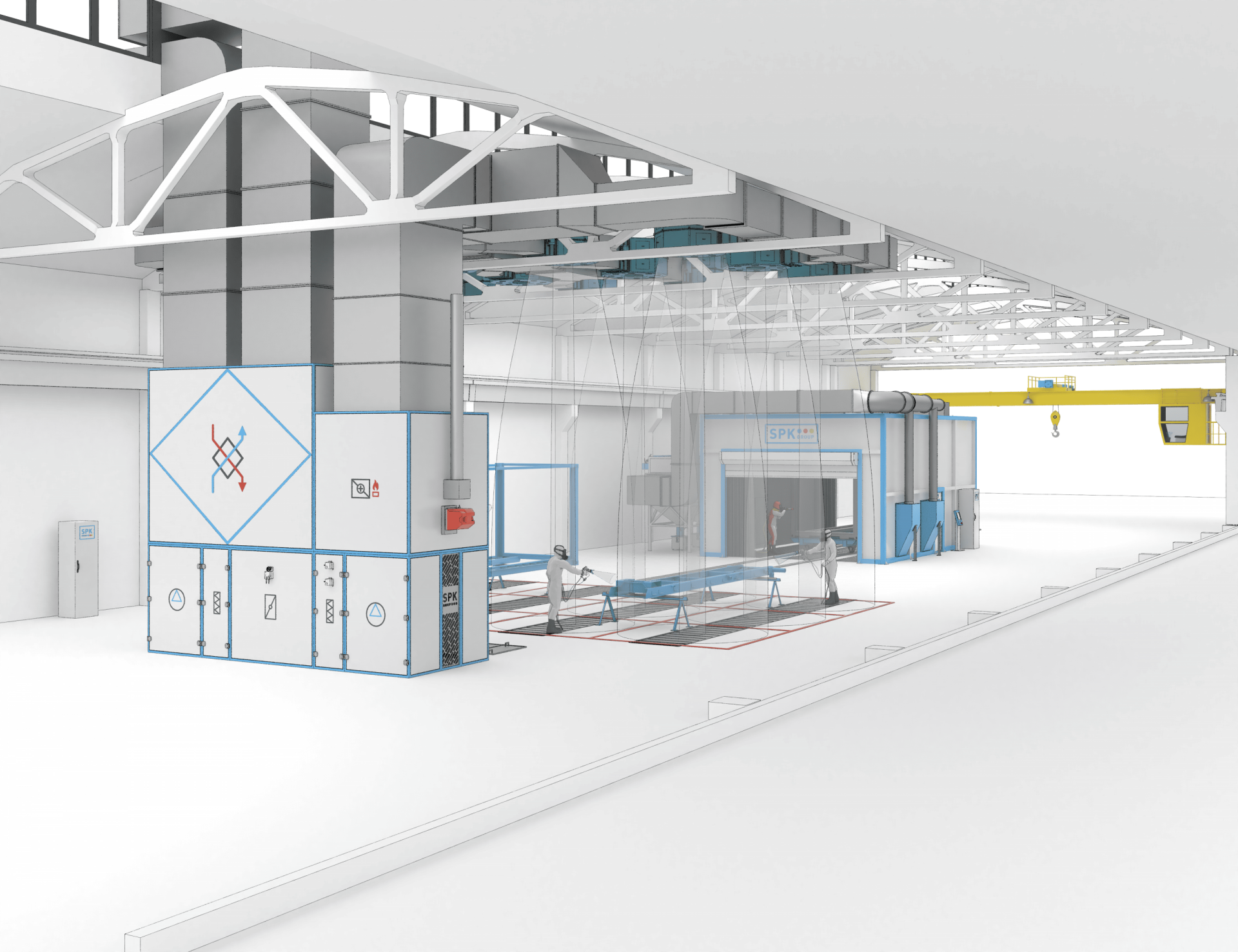

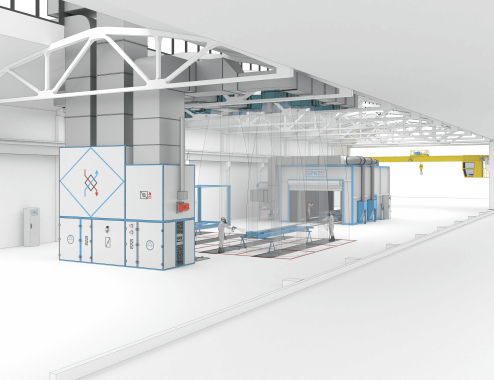

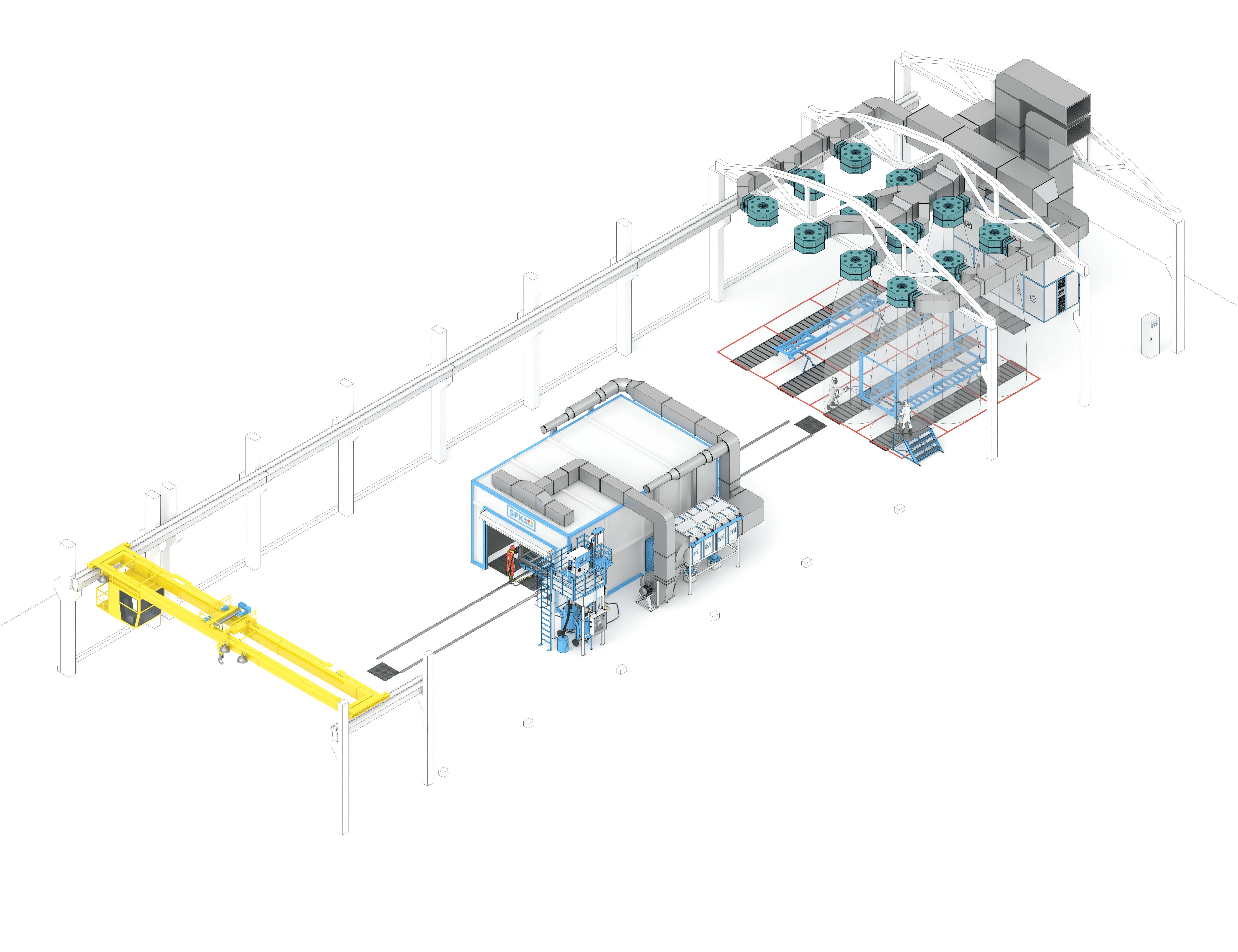

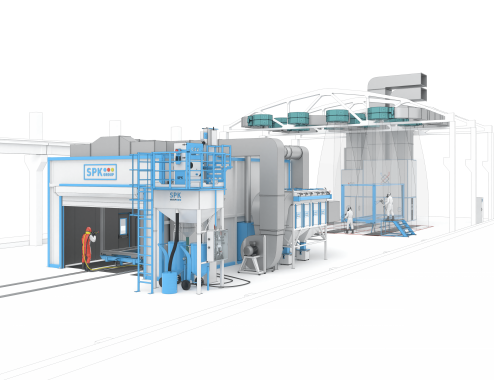

Дробеструйно-окрасочный комплекс SPK

Назначение дробеструйно-окрасочного комплекса

• Обеспечивает подготовку поверхности изделий с помощью дробеструйной обработки.
• Позволяет окрашивать изделия в одной из двух специально выделенных открытых зон.
• Включает конвективную сушку в производственном помещении.

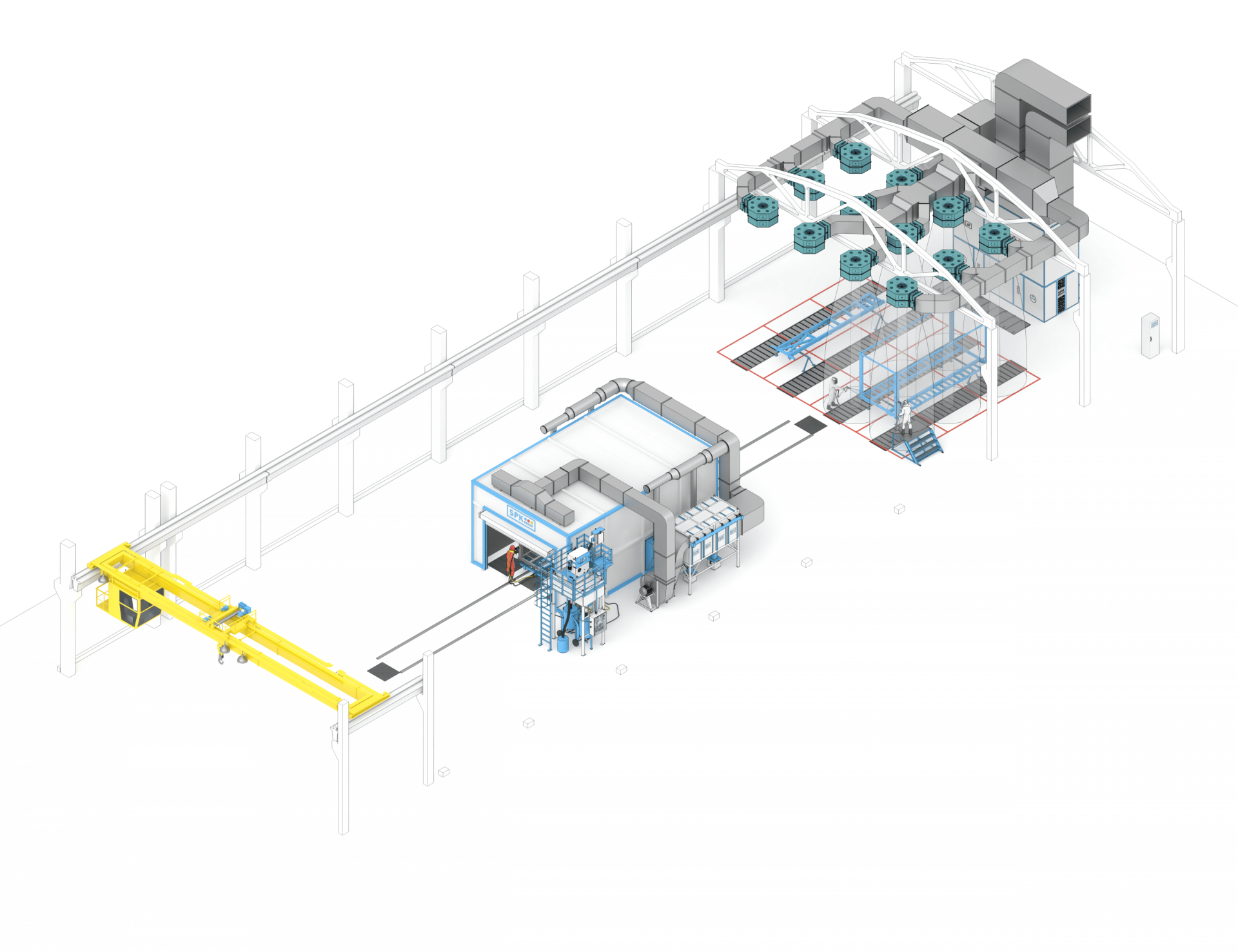

Комплект оборудования

Область применения

• Предназначен для обработки металлических конструкций различной формы.
• Максимальные габариты обрабатываемых изделий: 6300 х 3000 х 3000 мм.
• Максимальный вес изделия: 4610 кг.
• За один цикл возможна обработка поверхности площадью до 80 м².

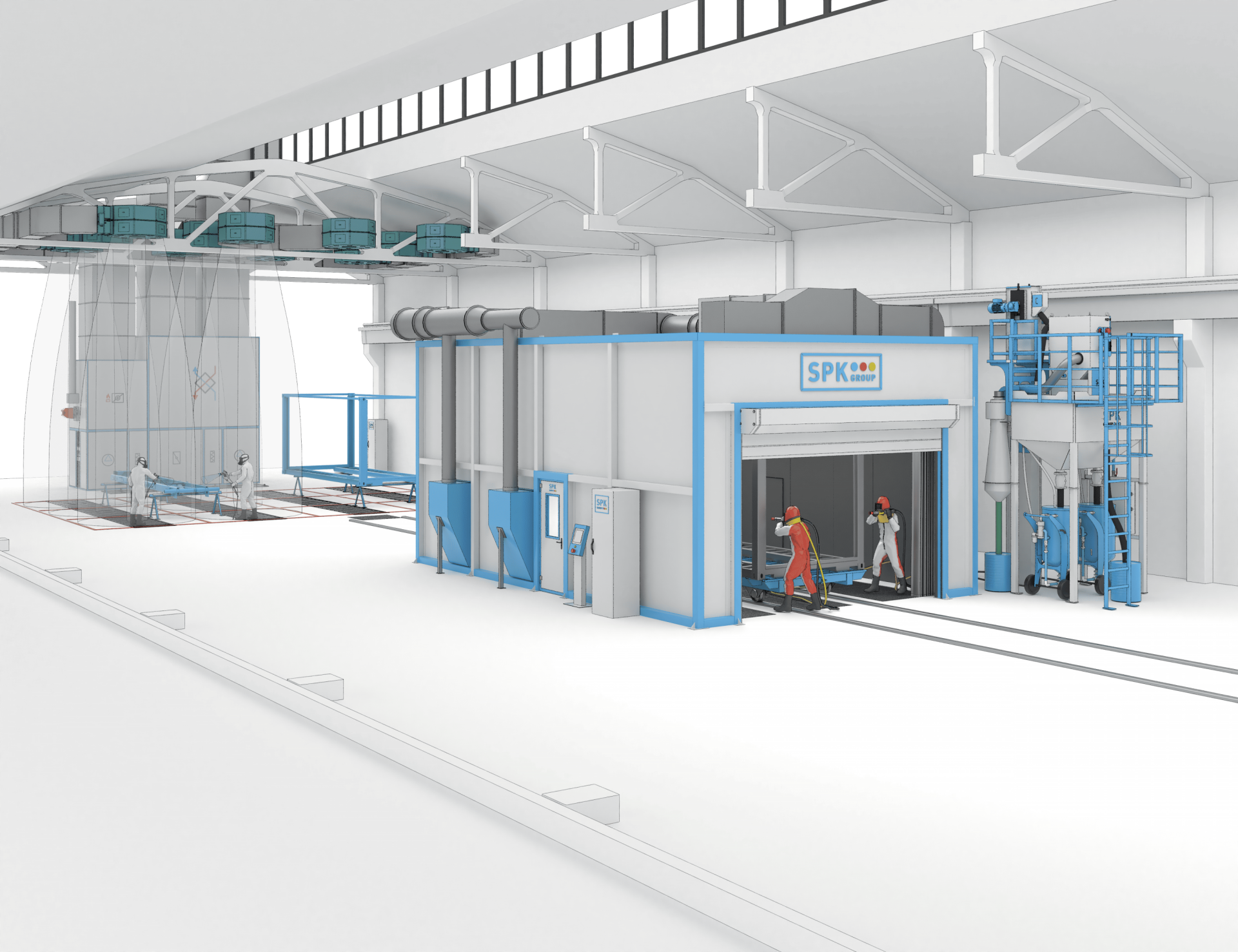

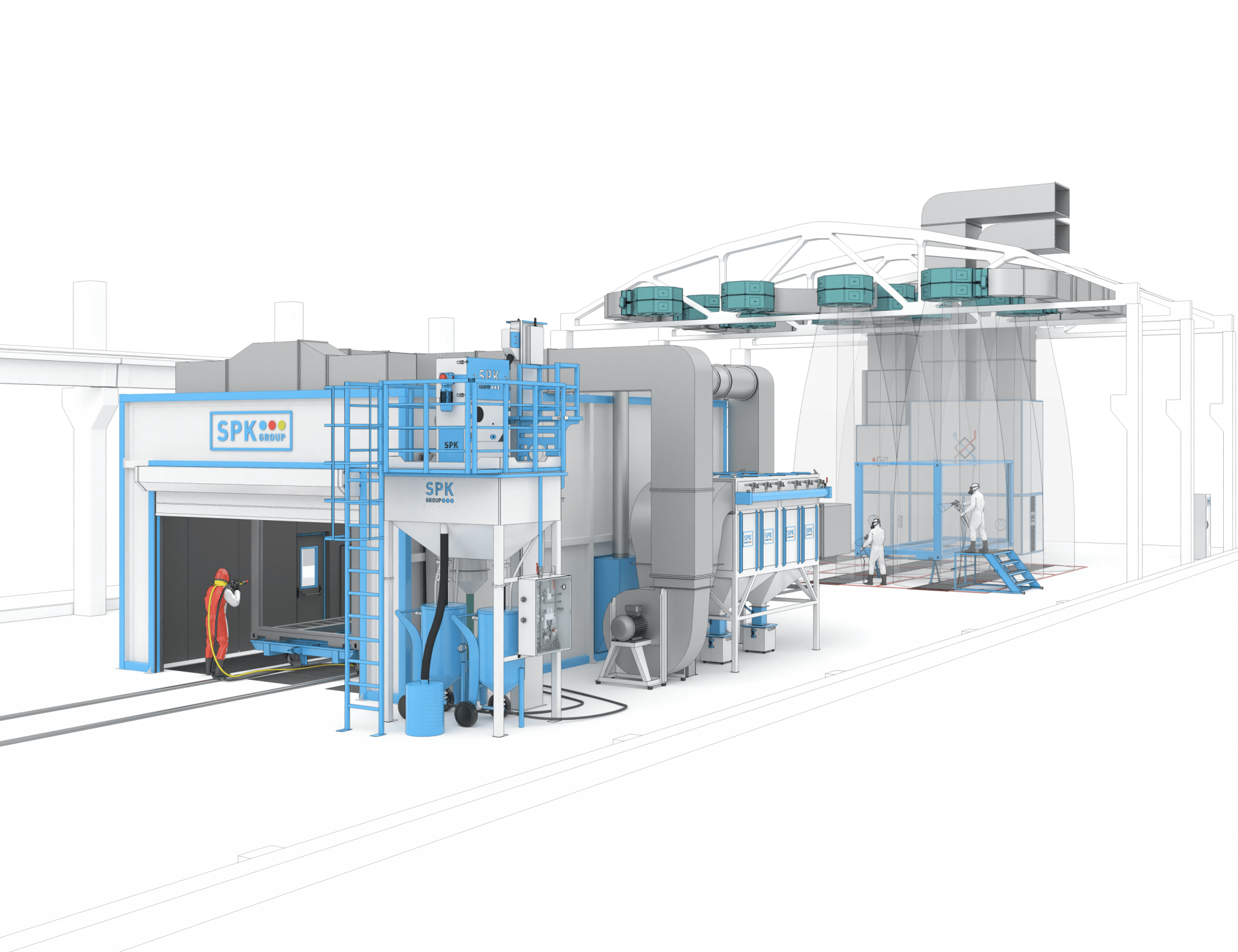

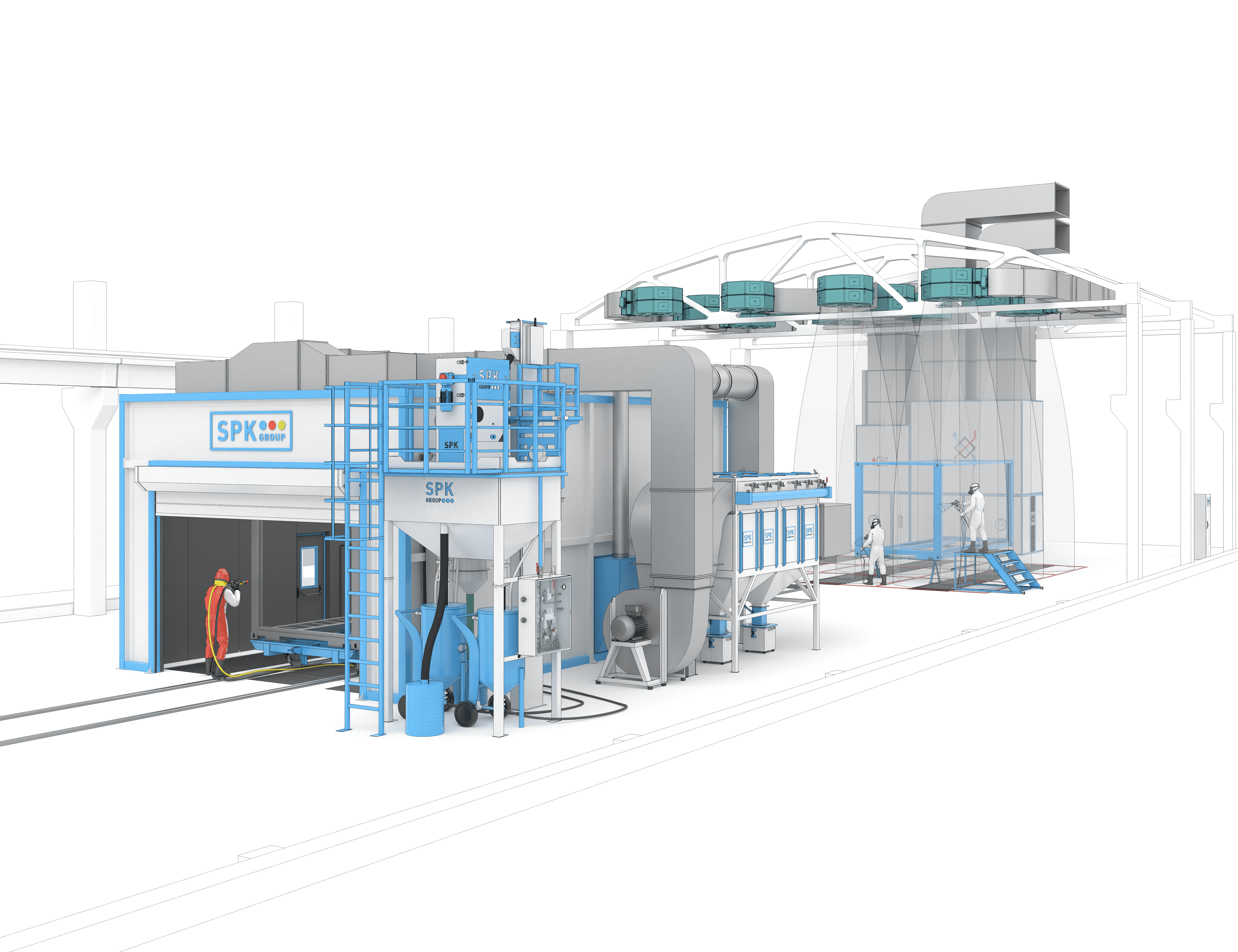

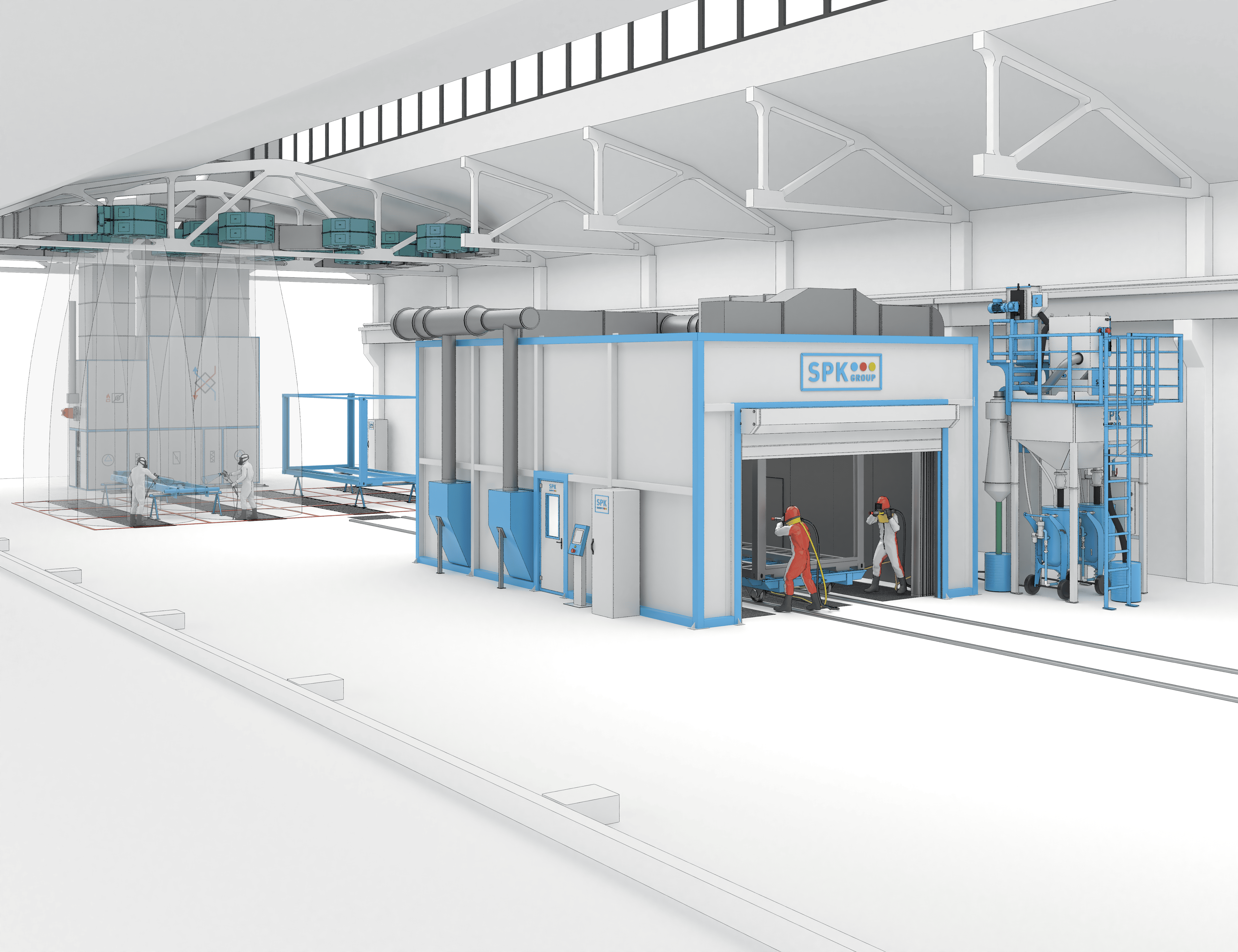

Технические параметры дробеструйной камеры

• Тип: закрытая, с климатическим исполнением У4.
• Количество рабочих постов: два.
• Принцип работы: циклический.
• Внутренние размеры: 9500х6000х4000 мм.
• Торцевые роллетные ворота (2 шт.): размеры 4500х3500 мм.
• Есть сервисная дверь размером 800х2000 мм.
• Оборудование для сбора дроби: механическая система.
• Транспортные системы:
  • Продольный скребковый конвейер: длина — 9500 мм, привод — пневматический.
  • Поперечный скребковый конвейер: длиной 8000 мм, шириной 750 мм.
• Система рекуперации дроби: одна.
• Подача дроби осуществляется ковшовым элеватором SPKBBE-100.05 высотой 5650 мм, объемом 2000 л и мощностью 2.2 кВт.
• Вибросито потребляет около 0.27 кВт.
• В наличии два насосных агрегата по 200 л и двух рабочих поста.
• Вентиляционные и фильтрационные системы обеспечивают пропускную способность до 20 000 м³/час.
• Общая электрическая мощность комплекса: 45 кВт.
• Требование к сжатому воздуху: давление 8 бар, поток — 19.9 м³/мин.
• Обработка изделия происходит на специально оборудованных телегах с грузоподъемностью до 2000 кг и высотой 600 мм, которые перемещаются по рельсовым путям шириной 1520 мм с помощью тросового механизма и моторредуктора.

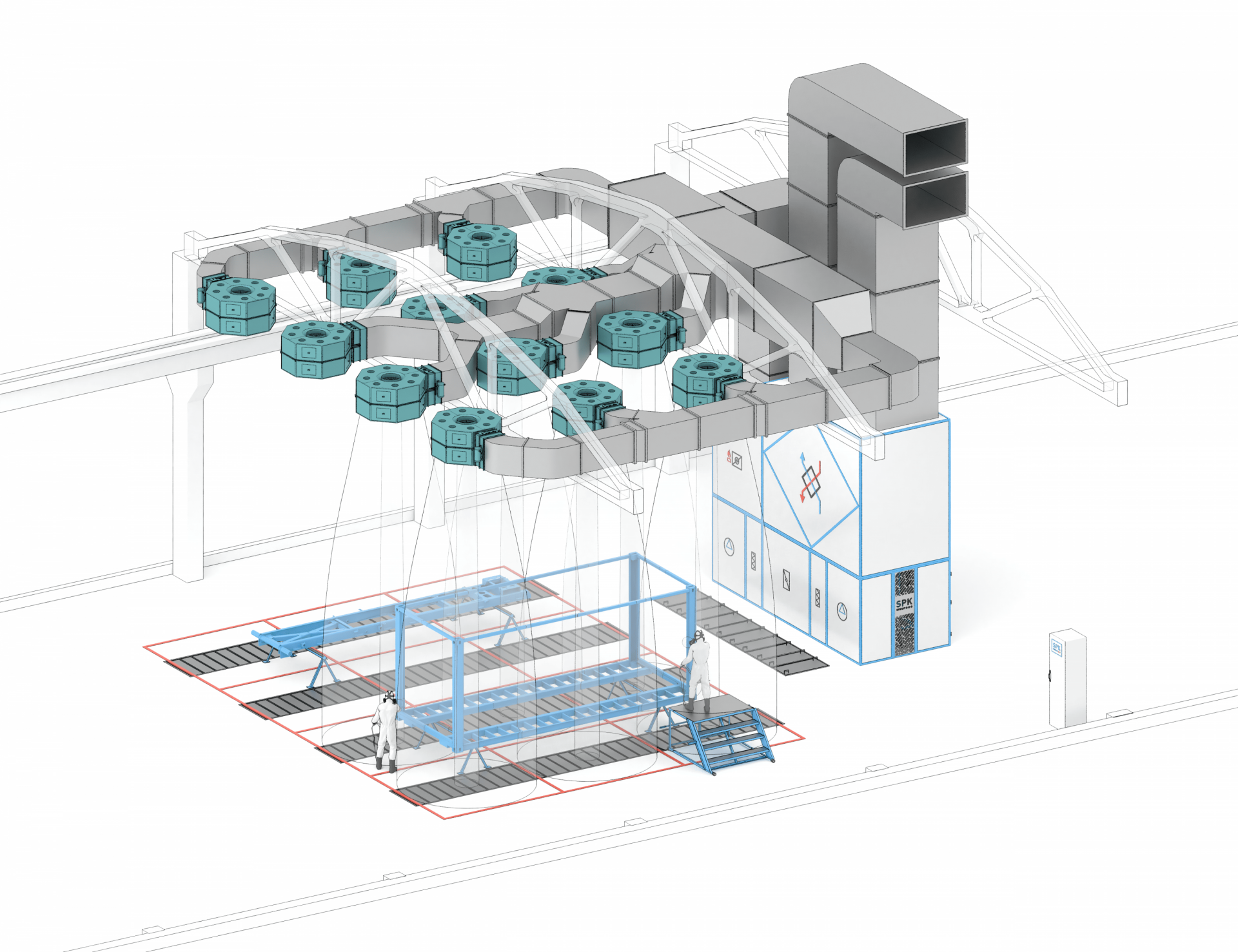

Окраска (зона открытой окраски)

• Размеры: 12 м на 9 м, площадь — 108 м².
• Оборудование включает 12 дальнобойных сопел для нанесения краски со всех сторон.
• Вентиляционная система — СПК-VU-50.
• Общая электрическая мощность: около 70 кВт.
• Зона разделена на три отдельные секции для окраски.
