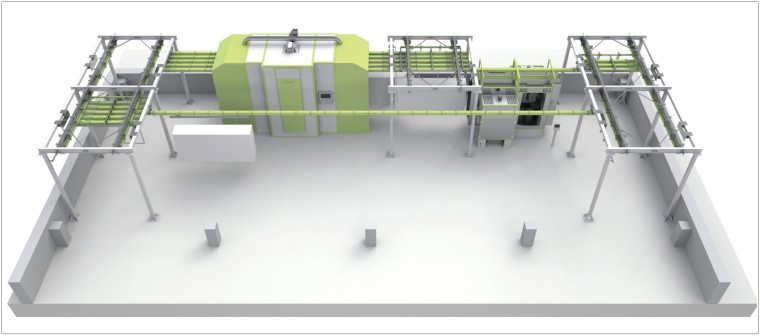

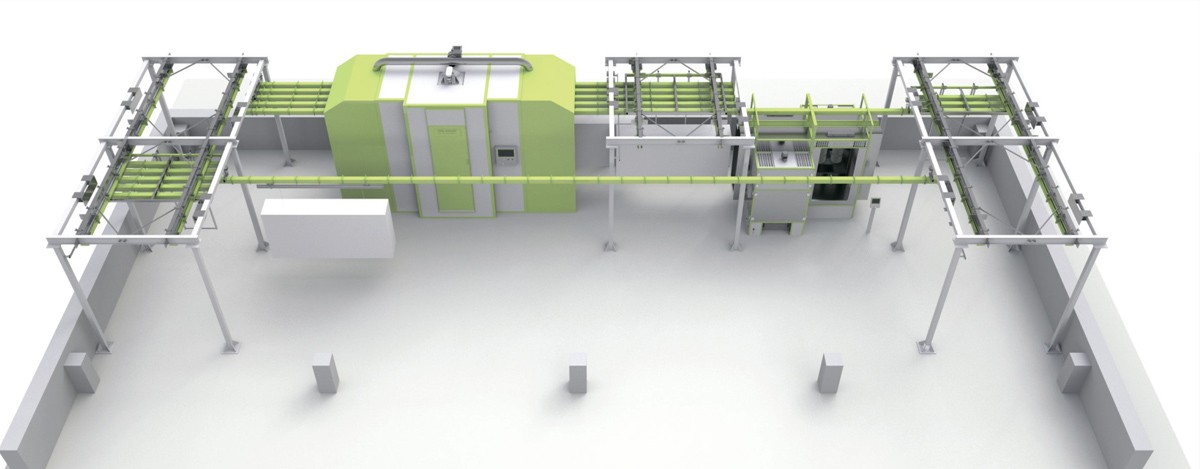

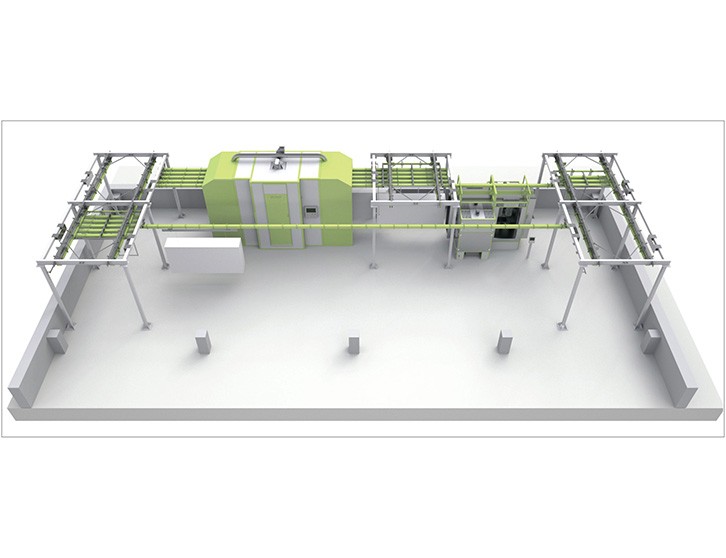

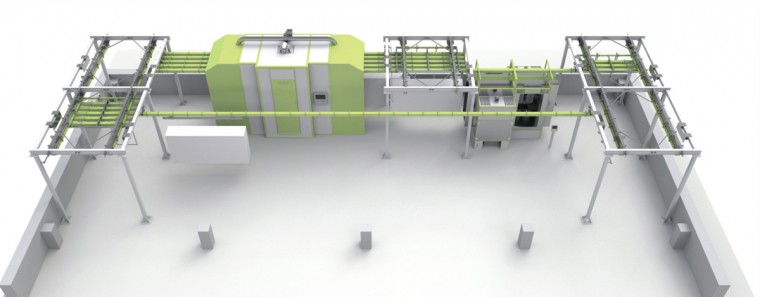

Порошковая окрасочная линия SPK

  Изделия завешиваются на траверсы. Перемещаются они между кабин с использованием кареток, которые имеют ручное передвижение.

  Они передвигаются между кабин с использованием кареток с поперечным перемещением в ручном режиме. Наибольшая нагрузка на траверсу достигает 120 кг. Нагрузка максимальная на каретку до 600 кг. Одновременно каретку могут передвигать 3 и 5 траверс. В комплекте 3 каретки. В зоне кабины нанесения порошковой краски размещено устройство протяжки.

  Кабина нанесения с возможностью проведения рекуперации, смены цвета Base

  Выполняется кабина из окрашенной стали, оборудуется картриджными фильтрами, которые предназначаются для сбора неосевшей краски.

  Картриджная система рекуперации снабжена системой пневмоудара, предназначенной для очистки фильтров. Краска, которая не осела, сбрасывается в бункер, который размещается под фильтрами, и она может использоваться повторно.

  Камера полимеризации проходного типа SPK-HTCB-3.2.4.

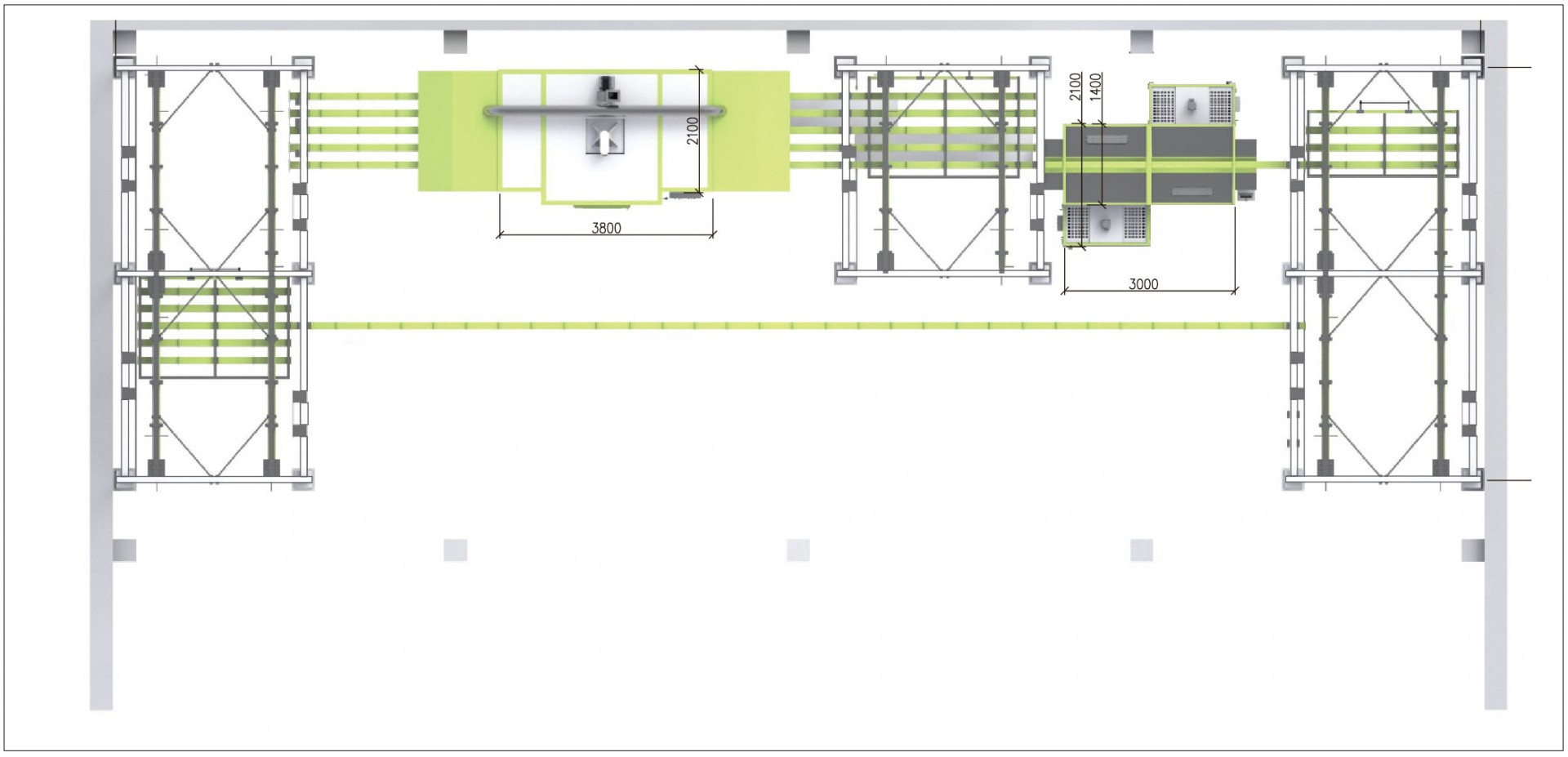

  Размеры камеры составляют 3.800х2.100х4.500 мм. Энергоносителем является электричество. Нагревательные элементы устанавливаются в боковой стенке полимеризационной камеры рабочей зоной в конвекционном воздуховоде, они могут разогреть ее до температуры 220 град. С.

  Управление характеристиками камеры полимеризации осуществляется с панели управления на основе измерителей регуляторов, а также ПЛК, которая устанавливается на электрическом шкафе полимеризации.

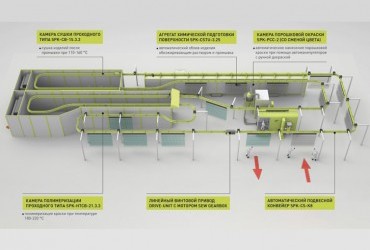

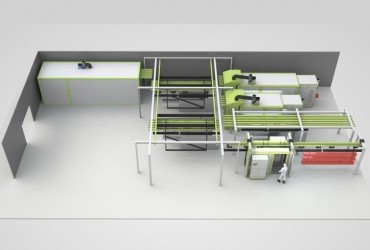

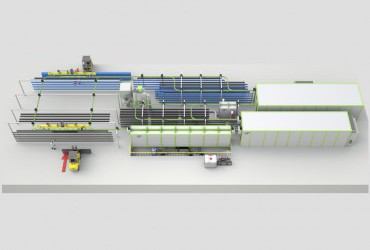

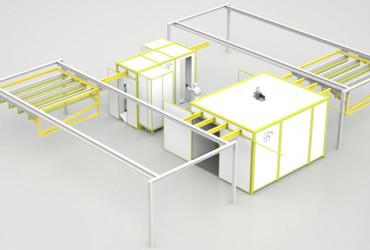

  Участок служит для окраски изделий в ручном режиме, изделия перемещаются по монорельсовой ручной транспортной системе. Изделия предварительно обезжириваются в ваннах, после этого они высушиваются в печи. После окраски изделия полимеризуются в печи, в итоге остывают в буферной зоне. После снятия изделия с линии траверсы перемещаются в зону завески по рельсам. Когда произошла смена цвета, оператор обдувает кабину при помощи воздушного пистолета, после меняет комплект фильтров на тот, который будет соответствовать цвету, который применяется, и бункер подачи краски.
